Автоматическая машина розлива выполняет полный спектр операций по фасовке косметических красителей — от подачи пустой тары до выдачи упакованного продукта с этикеткой. Ключевыми функциональными станциями являются системы дозирования, укупорки и этикетирования. Розлив продукта производится при помощи четырех перистальтических головок. Ориентатор позиционирует колпачки, подает их и предварительно устанавливает на тару. Укупорка реализуется методом закрутки с заданным моментом. Система лейблинга обеспечивает нанесение круглых самоклеящихся этикеток с последующей обкаткой.
В представленной комплектации оборудование адаптировано к работе с ПЭТ-флаконами малого объема (до 50 мл). Конструктивной особенностью линии является правостороннее расположение рабочих станций исполнения. В отличие от стандартных решений, в данной машине ход тары осуществляется справа налево. Линия оснащена подающим и принимающим накопительными столами, а также промежуточным межоперационным столом с делительным диском. Производительность машины — до 1000 шт/час.

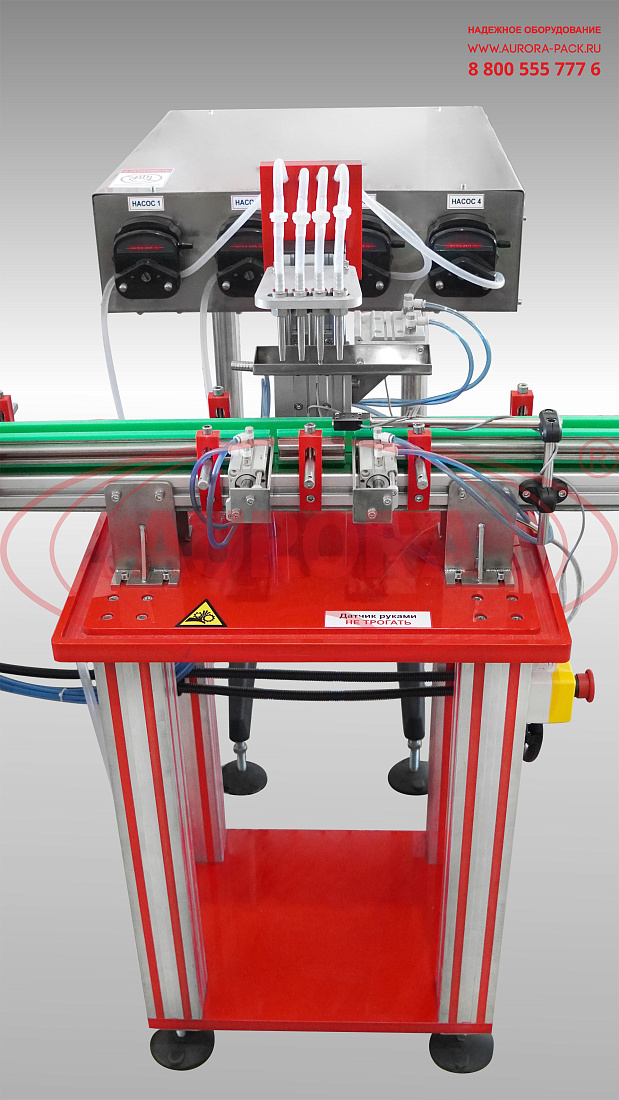

Механизм опускания дозирующих сопел приводится в движение пневмоцилиндром. По завершении дозирования выдвигается каплесборник для предотвращения попадания остатков продукта на транспортер и тару. Далее срабатывает выходной отсекатель, и наполненные флаконы движутся по транспортёру на следующий технологический участок, а на розлив подается новая партия пустых флаконов. Тара поступает в посадочные места поворотной звезды, датчик наличия тары фиксирует появление флаконов на ее входе. Далее на тару забивается колпачок, после чего флакон попадает в зону укупорки, где укупорочная голова опускается и закручивает крышку. Затем тара переходит на транспортер и движется к зоне этикетировки. Датчик наличия тары регистрирует появление флакона и запускает привод аппликатора. Этикетка отделяется от подложки и захватывается поверхностью флакона, а обкатчик с прижимной пластиной прикатывает этикетку на тару. Готовая упаковка выгружается на принимающий стол.
В представленной комплектации оборудование адаптировано к работе с ПЭТ-флаконами малого объема (до 50 мл). Конструктивной особенностью линии является правостороннее расположение рабочих станций исполнения. В отличие от стандартных решений, в данной машине ход тары осуществляется справа налево. Линия оснащена подающим и принимающим накопительными столами, а также промежуточным межоперационным столом с делительным диском. Производительность машины — до 1000 шт/час.
Назначение и область применения
Линия «МАСТЕР» предназначена для дозированной подачи жидкого продукта в несколько емкостей одновременно в автоматическом режиме, установки и забивки колпачка на горло тары, последующей закрутки колпачка и этикетировки флаконов. Оборудование применяется для розлива пигментных красителей, красок для нанесения татуировок и других жидких косметических красок.Принцип работы

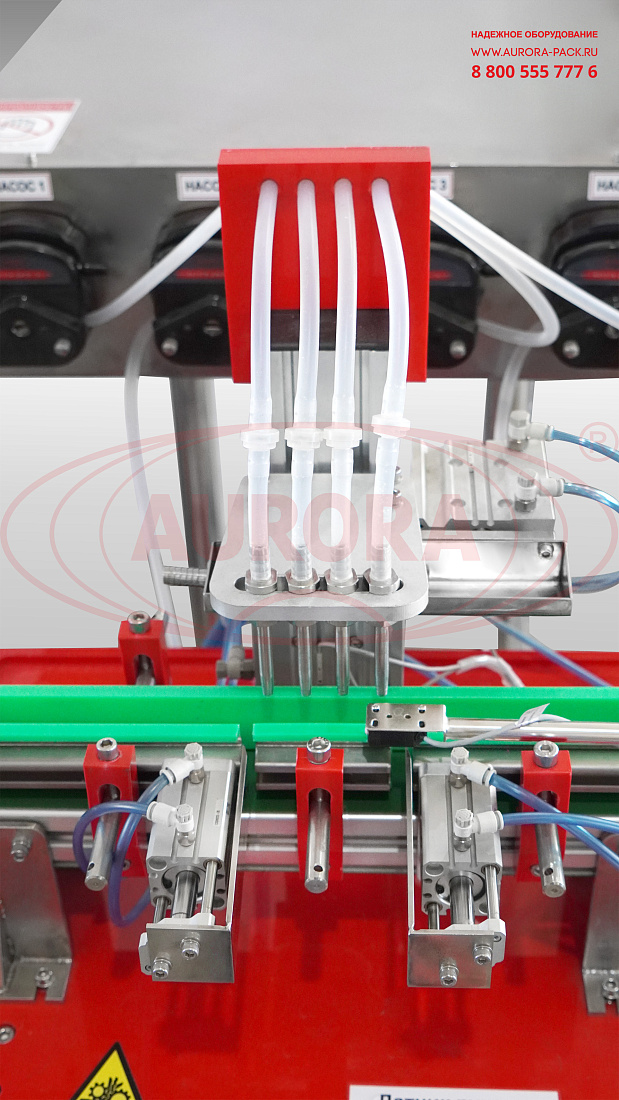

Тара помещается на поворотный стол подачи, откуда по транспортёру поступает в зону дозации. Датчик наличия тары фиксирует появление флаконов, и первые четыре тары фиксируются отсекателями. Затем срабатывает пневмоцилиндр, каплесборник задвигается, дозирующие сопла опускаются, и начинается процесс розлива продукта.Механизм опускания дозирующих сопел приводится в движение пневмоцилиндром. По завершении дозирования выдвигается каплесборник для предотвращения попадания остатков продукта на транспортер и тару. Далее срабатывает выходной отсекатель, и наполненные флаконы движутся по транспортёру на следующий технологический участок, а на розлив подается новая партия пустых флаконов. Тара поступает в посадочные места поворотной звезды, датчик наличия тары фиксирует появление флаконов на ее входе. Далее на тару забивается колпачок, после чего флакон попадает в зону укупорки, где укупорочная голова опускается и закручивает крышку. Затем тара переходит на транспортер и движется к зоне этикетировки. Датчик наличия тары регистрирует появление флакона и запускает привод аппликатора. Этикетка отделяется от подложки и захватывается поверхностью флакона, а обкатчик с прижимной пластиной прикатывает этикетку на тару. Готовая упаковка выгружается на принимающий стол.
Основные элементы

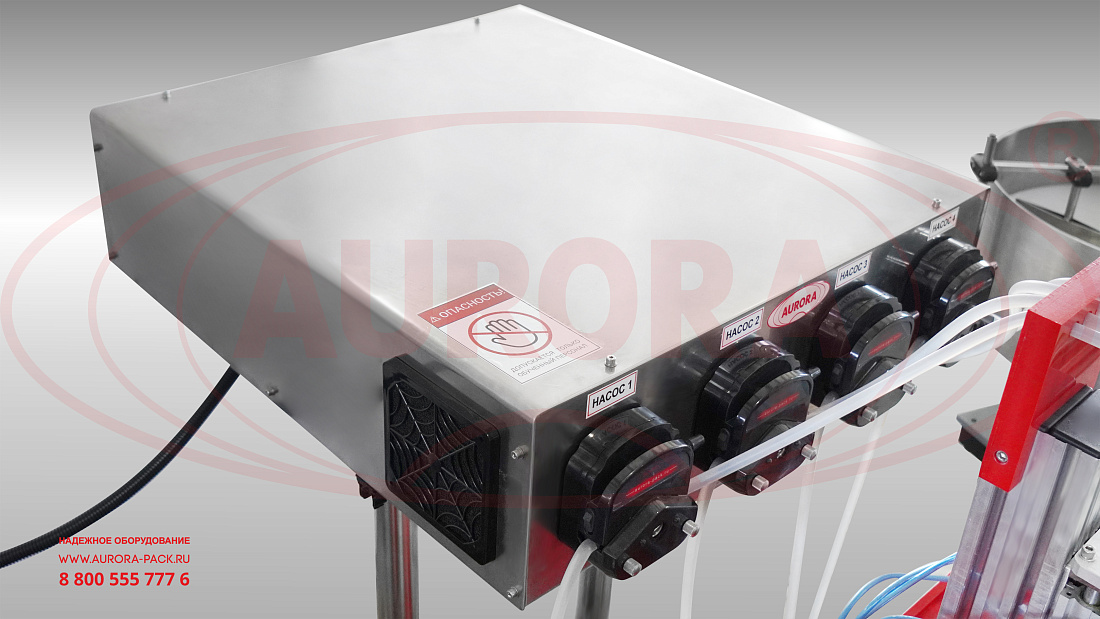

- Установка дозирующая МДП-200Л;

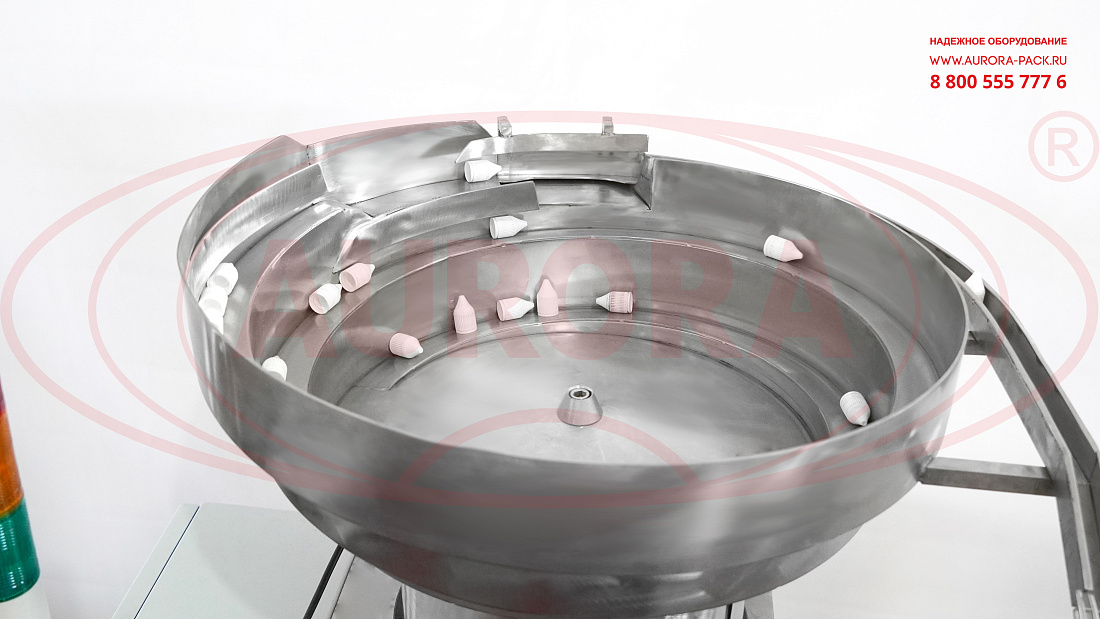

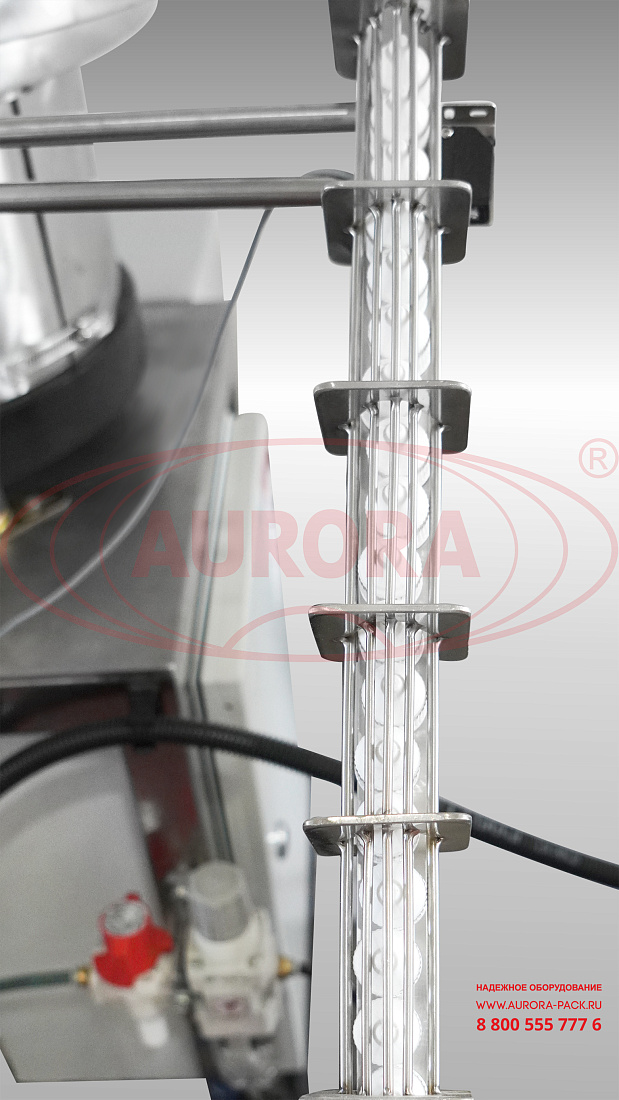

- Ориентатор ПЭТ крышек ОК-2000;
- Автоматический линейный укупор МЗ-400Е2Л;

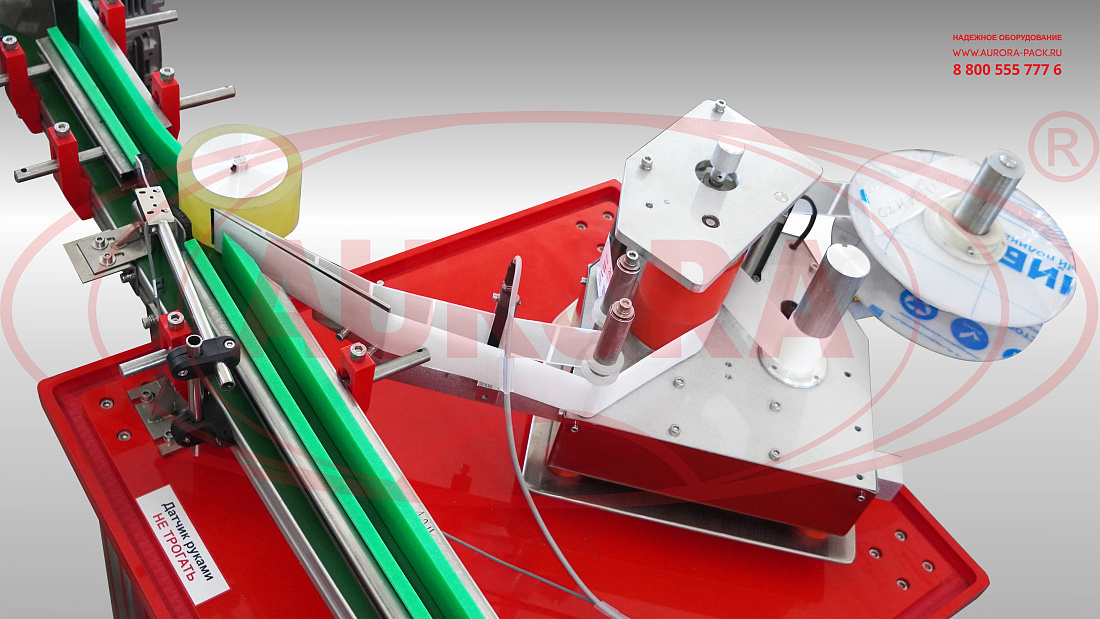

- Автоматическая этикетировочная линия АЭ-5 с датером;
- Поворотный стол ТДМ-600 подающий;
- Поворотный стол ТДМ-600 принимающий;
- Панель управления.
Преимущества
- Групповой розлив сразу в четыре флакона;
- Автоматическое ориентирование колпачков;

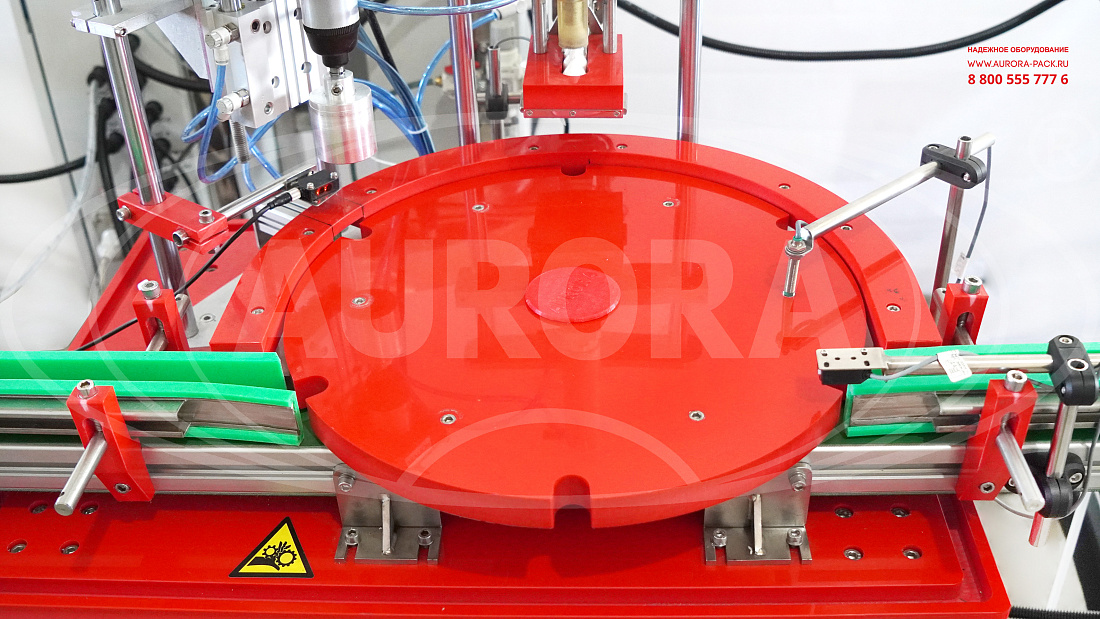

- Наличие делительного диска в зоне укупорки;
- Качественное этикетирование круговыми лейблами;
- Компактное исполнение;
- Быстрая и удобная система настройки;
- Стильный промышленный дизайн.
Универсальность
Данная линия может быть переналажена для розлива в тару другого формата и объема. Чтобы выполнить переналадку, потребуется установка сменной оснастки. По запросу мы изготавливаем данные комплектующие.Удобство работы

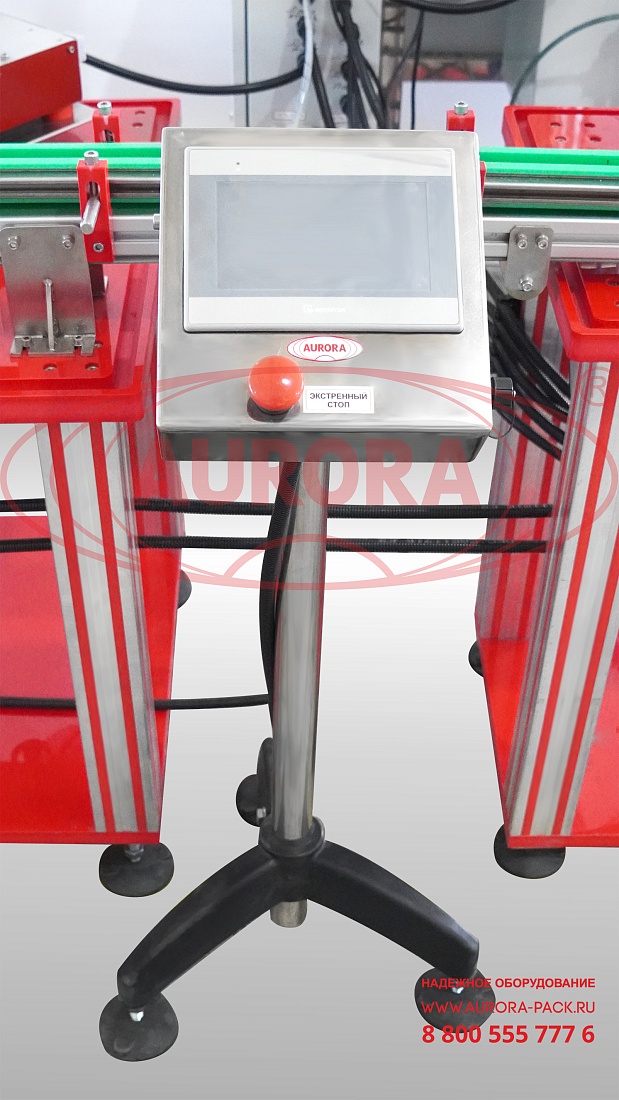

Для управления всеми узлами линии предусмотрена единая сенсорная панель с интуитивно-понятным пользовательским интерфейсом. В окне режима наладки можно настроить детальные параметры работы машины, калибровку каждого насоса, включая время задержки отсекателей тары, скорость вращения поворотного стола и другие. Вод данных выполняется при помощи виртуальной клавиатуры.Варианты исполнения
Линия розлива «МАСТЕР» имеет ряд модификаций: с увеличенным количеством сопел, с адаптацией к укупорке колпачков с аппликаторами, а также под ПЭТ-флаконы с плоскими поверхностями и под тару крупного формата. По требованию заказчика модель комплектуется дополнительными функциональными узлами. Линия может быть изготовлена в модульном исполнении с управлением через мобильное приложение.Безопасность

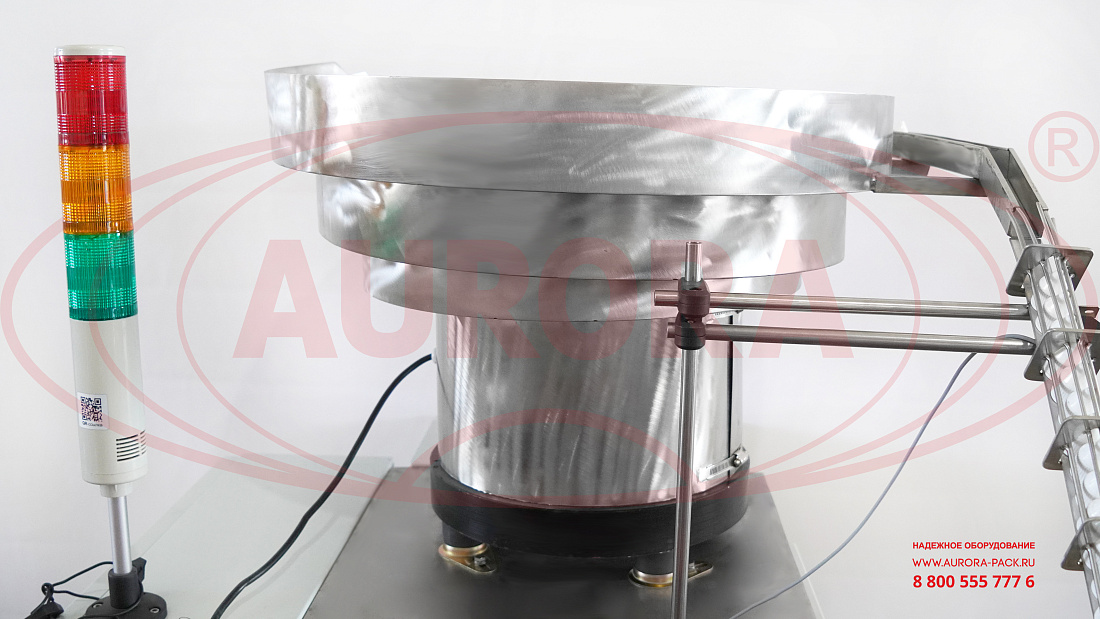

Линия оборудована светосигнальной колонной, благодаря которой оператор может оперативно заметить возникновение сбоя (например, при отсутствии колпачков в бункере ориентатора). Устройство отображает текущий статус машины. При изготовлении установки применены высококачественные и эко-логичные материалы.Отрасль: |
|
Производительность, шт./час, до: | 1000 |
Давление сжатого воздуха, МПа: | 0,8-1,0 |
Потребляемая мощность линии, кВт, до: | 3,7 |
Напряжение питания, В/Гц: | 220/50 |
Тип розлива: | Перистальтический |
Тип установки колпачка: | Забивка |
Тип укупорки: | Закрутка |
Количество дозирующих сопел, шт.: | 4 |
Тип тары: | ПЭТ |
Тип крышек: | ПЭТ |
Количество типоразмеров флаконов, шт: | 1 |
Тип продукта: | Жидкий (краска для тату) |
Объем тары, мл: | До 50 |
Погрешность дозирования, %: | ±5 |
Тип этикетки: | Самоклеящаяся непрозрачная |
Количество аппликаторов этикеток, шт.: | 1 |
Тип аппликатора: | AURO-500 |
Скорость раздачи этикеток, м/мин: | От 3,0 до 10 |
Погрешность нанесения этикетки, мм: | ±5 |
Тип датчика этикетки: | Щелевой оптический |
Габариты линии в сборе, мм: | 4500×1800×1550 |
Масса, кг: | 465 |
В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
Линия розлива пигментных красителей в правостороннем исполнении «МАСТЕР»
03.08.2023
Внедрение данной машины позволило увеличить производительность участка упаковки продукции. За один час работы комплекс выдает до 2000 полностью упакованных флаконов.
