Линия розлива питьевой воды в канистры «МАСТЕР»

Высокопроизводительная линия «МАСТЕР» - это универсальный промыш-ленный комплекс розлива жидких продуктов, оснащенный системой дозиро-вания и укупорки. Машина выполняет высокоточный розлив в ПЭТ-канистры объемом до 5 литров. В данной линии установлен гравитационный дозатор на расходомерах, который быстро и точно фасует большие объемы в соответствии с установленной дозой. В комплектацию включен виброориен-татор, обеспечивающий автоматическое позиционирование и подачу крышек. Система укупорки представлена одноголовочной станцией под закрутку пла-стиковых крышек с заданным моментом.
Машина отличается высокой технологичностью. Для фиксации канистр в зо-нах розлива и укупорки установлены прижимы. В каждой зоне размещены датчики, определяющие наличие тары на позиции. Управление работой осу-ществляется при помощи сенсорной панели. Скорость работы оборудования развивается до 1000 шт/час.

Назначение и область применения

Линия предназначена для дозированной подачи жидкого продукта в несколько емкостей одновременно в автоматическом режиме, установки и забивки крышки на горло тары и последующей закрутки крышки. Оборудование может применяться для розлива воды и других жидких продуктов, выпускаемых в пищевой, косметической, химической, фармацевтической промышленности.

Принцип работы

Тара, предварительно установленная на транспортер, движется в зону розлива. Датчик отсчитывает заход на участок первых четырех канистр, после чего срабатывают отсекатели, которые фиксируют тару с двух сторон. Сопла опускаются, после чего выполняется розлив продукта. По завершении дозирования сопла поднимаются, каплесборник выдвигается, открывается выходной отсекатель, а тара движется по транспортёру на следующий технологический участок. На розлив подается следующая партия пустых канистр. При входе тары в зону укупорки датчик определяет наличие тары, далее срабатывают прижимы, тара останавливается и фиксируется. По склизу ориентатора подается крышка. Далее канистра проходит к механизму укупорки. Укупорочная голова опускается и производит закрутку крышки. После этого прижимы задвигаются, и тара движется по транспортёру в зону выхода.

Основные элементы

• Автоматический дозатор МД-500Д3Б;
• Автоматический линейный укупор МЗ-400РЛ;
• Ориентатор крышек ОК-2000;
• Транспортер линейный серии ТЛ;
• Панель управления.

Преимущества

• Полная автоматизация всех процессов;
• Одновременное наполнение сразу четырех канистр;
• Наличие в составе ориентатора крышек с системой предзабивки;
• Ровная укупорка, обеспечивающая герметичность тары;
• Компактная конструкция.

Универсальность

Система дозирования, установленная в линии, позволяет эффективно работать с жидкостями различного типа, в том числе вязкими. Предусмотрена возможность регулировки отдельных элементов под разноформатную тару.

Удобство работы

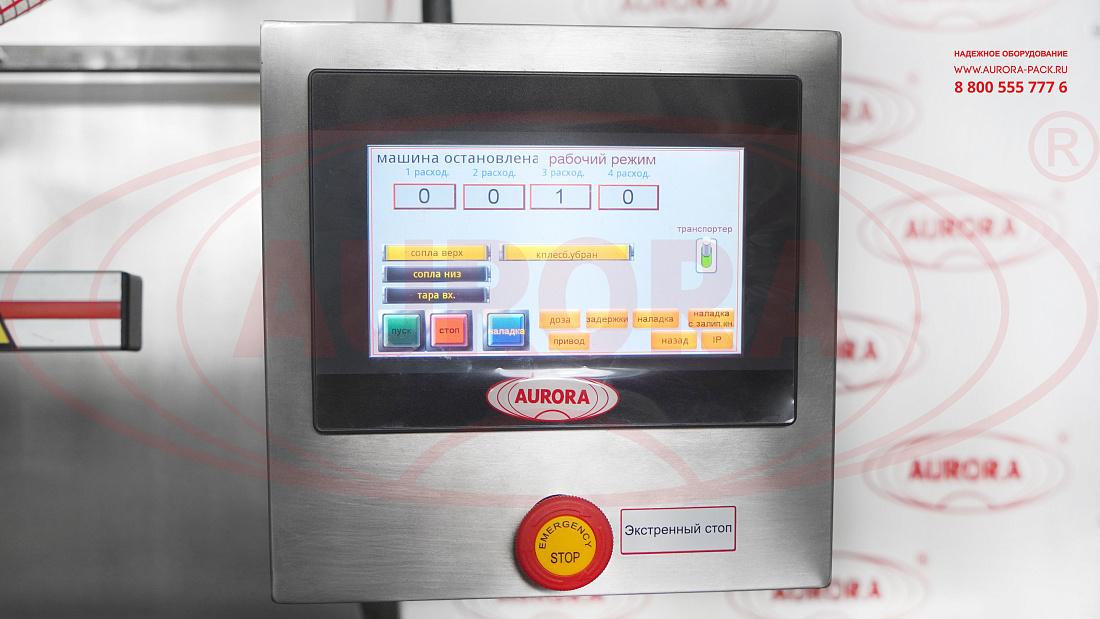

Для удобства настройки параметров панель управления размещена на кронштейне, вынесенном над фасадной части линии. Панель имеет экран touch screen, цветное меню и функциональные окна для регулировки отдельных узлов. Статистическая информация о запущенных процессах отображается в режиме реального времени.

Варианты исполнения

Завод «АВРОРА» выпускает аналогичные линии для розлива в канистры в различных модификациях: с системами стандартного и двустороннего этикетирования, с двумя автономными станциями укупорки под канистры и бутылки, а также с адаптацией к розливу агрессивных и пенящихся жидкостей.

Безопасность

Полностью автоматическая работа линии исключает случаи производствен-ного травматизма при соблюдении надлежащих условий эксплуатации. Все элементы, контактирующие с продуктом изготовлены из нержавеющей стали марки AISI304.
