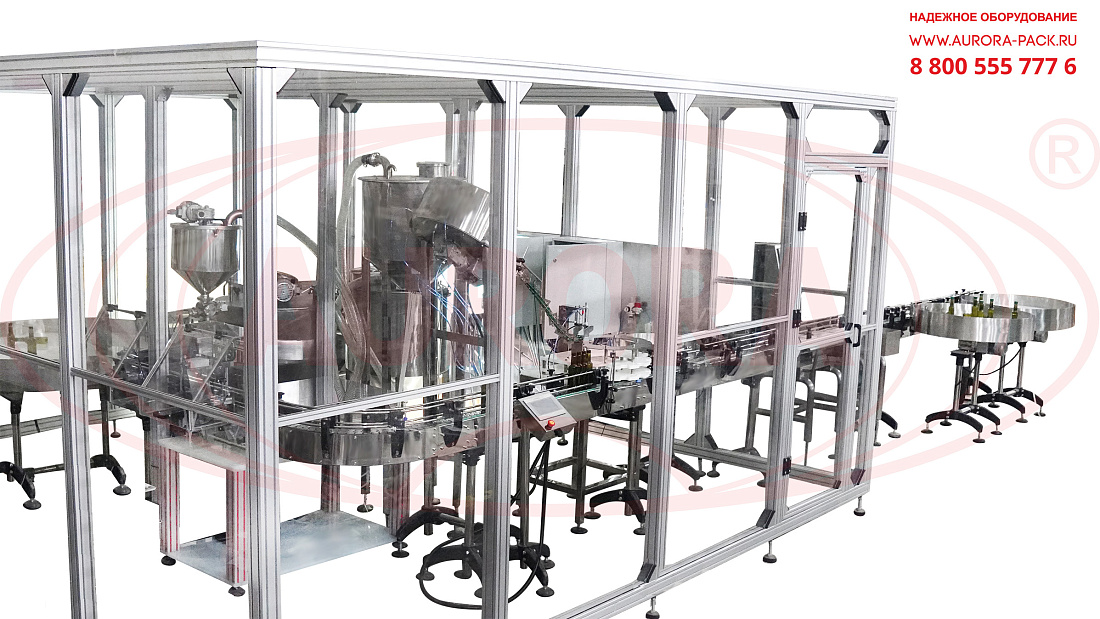

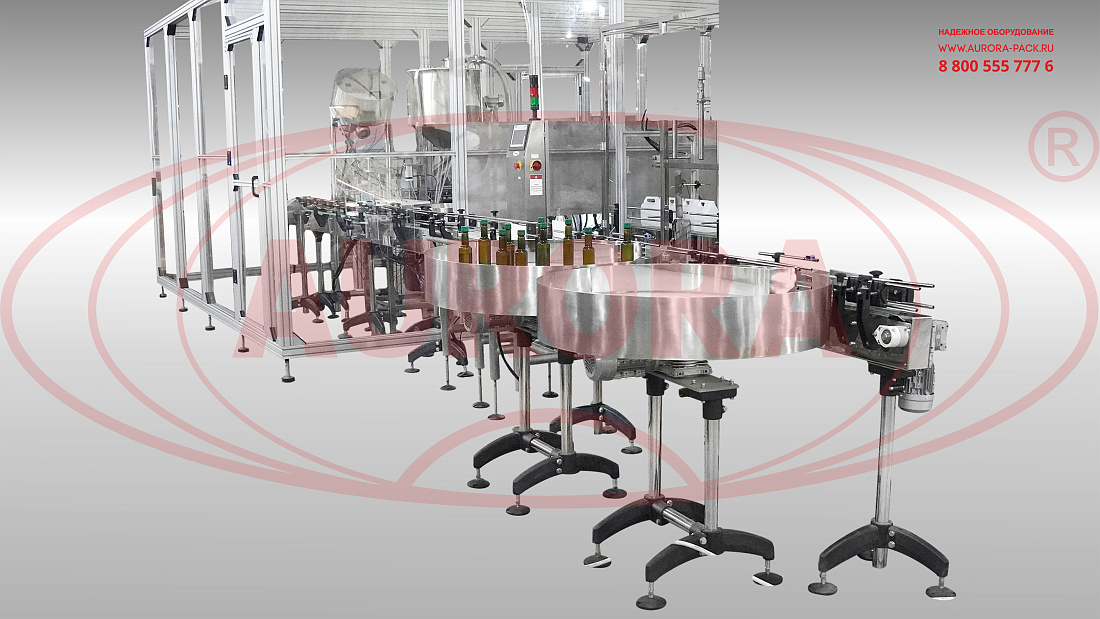

Линия розлива растительных масел с системами укупорки, взвешивания и отбраковки «МАСТЕР»

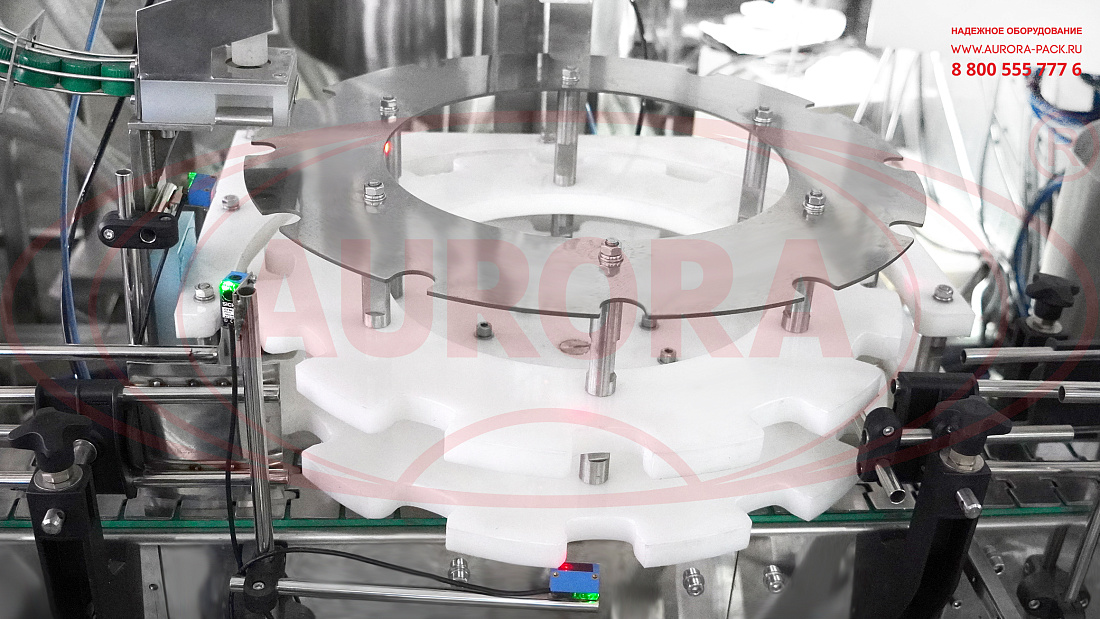

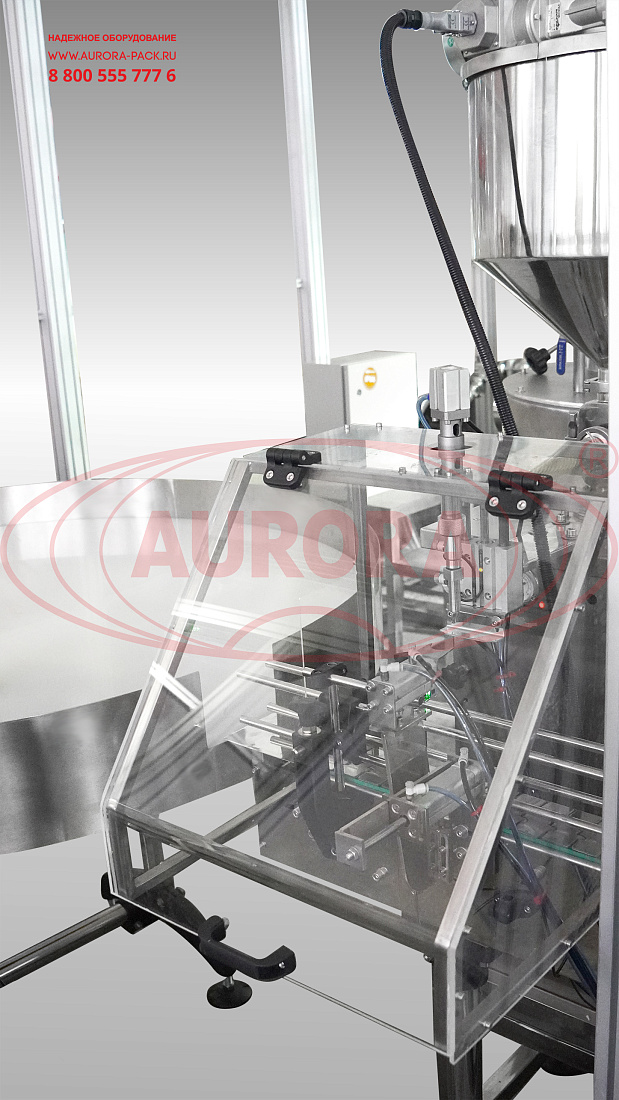

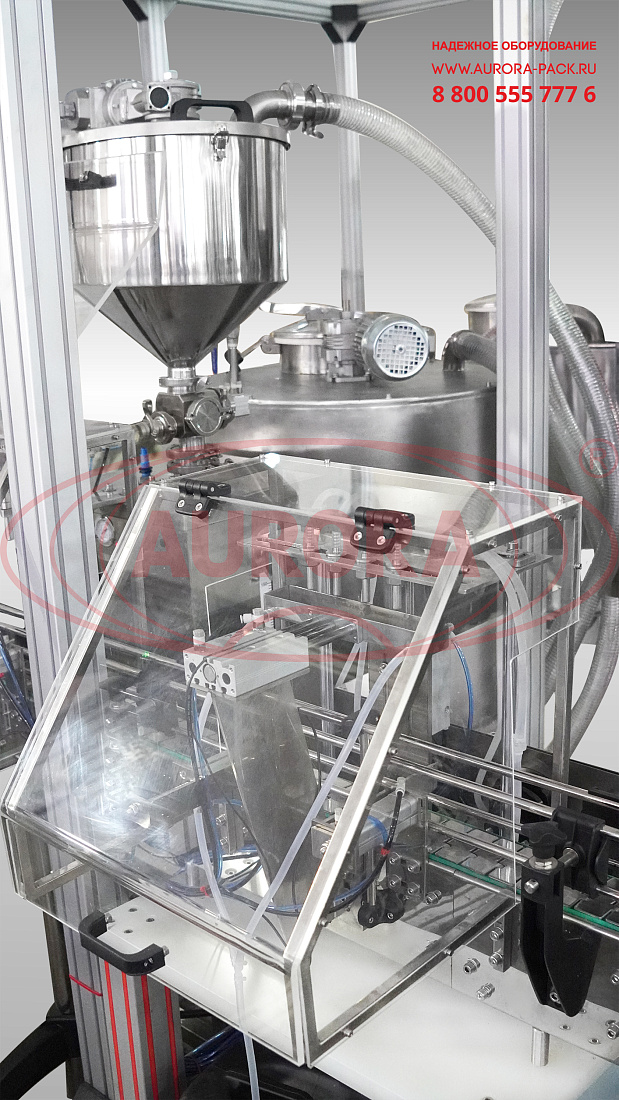

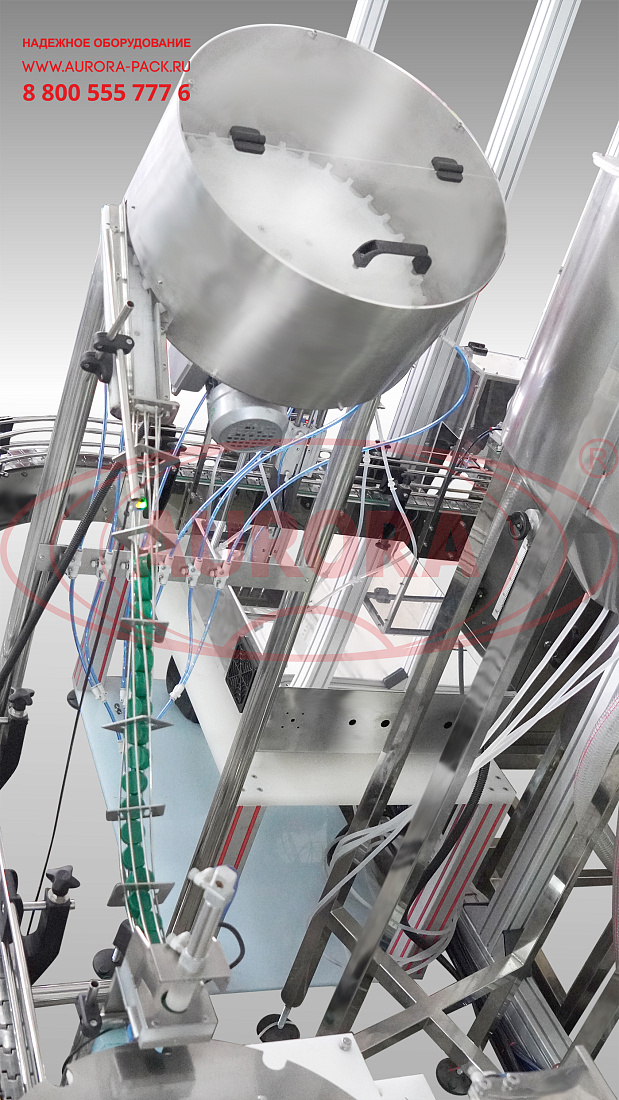

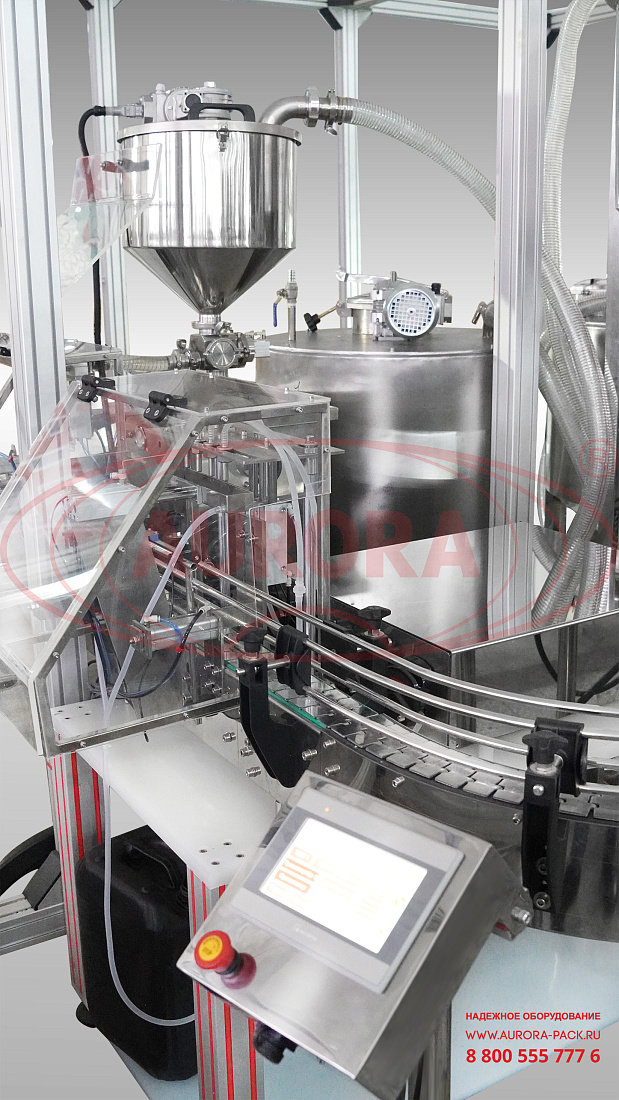

Высокопроизводительная машина розлива «МАСТЕР» - это инновационный комплекс для фасовки и упаковки растительных масел и салатных заправок на их основе в бутылки типа «мараска». Установка оснащена двумя станциями дозирования: поршневой дозатор выполняет подачу густого компонента (премикса, соусовой основы, специй и других добавок), а четырехсопельный дозатор разливает основной продукт. Дозатор для премикса дополнен мешалкой для поддержания однородности продукта. Система укупорки оснащена поворотным столом для пошагового перемещения тары. На бутылку автоматически подается крышка, после чего производится предзабивка .

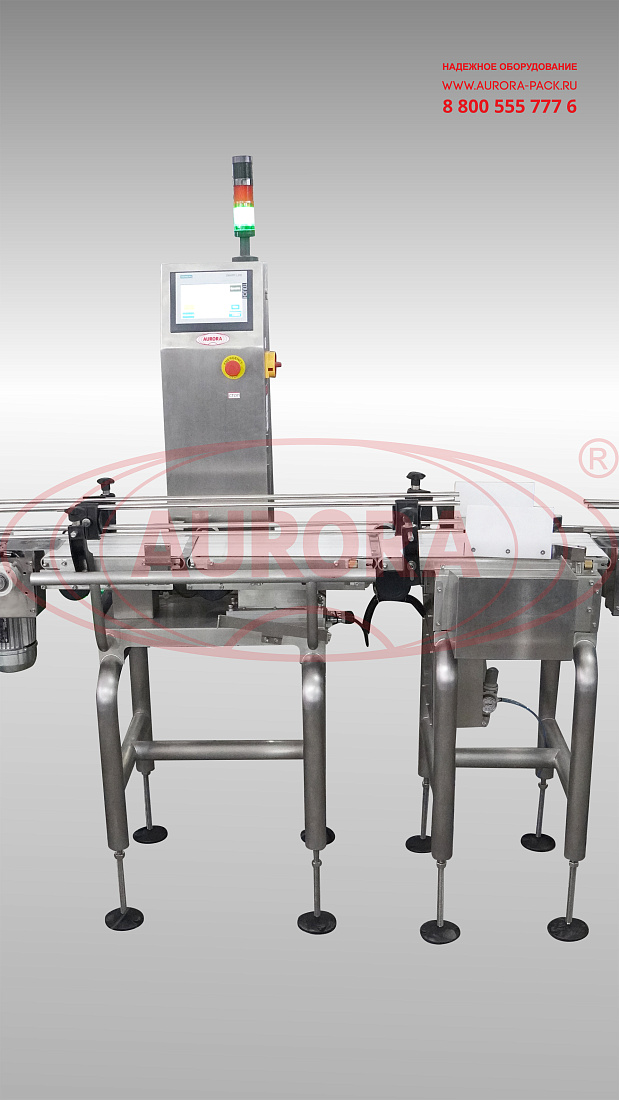

В состав линии входят инспекционные станции, которые осуществляют автоматический контроль качества каждого технологического процесса. Система контроля колпачка предназначена для отбраковки флаконов с некорректно установленным колпачком или флаконов без колпачка. Система контроля веса предназначена для взвешивания тары и отбраковки продукции с отклонениями от установленного веса. Весовой чеквейер имеет собственную панель управления, где показывается значение текущего веса продукции и эталонного веса продукции.

Назначение и область применения

Линия предназначена для реализации процессов дозирования продукта в пластиковые бутылки «мараска», укупорки колпачками методом накатки резьбы, измерения веса тары и отбраковки некачественно упакованного продукта. Оборудование применяется для розлива растительных масел, топпингов, сиропов, маринадов, жидких соусов и других пищевых продуктов.

Принцип работы

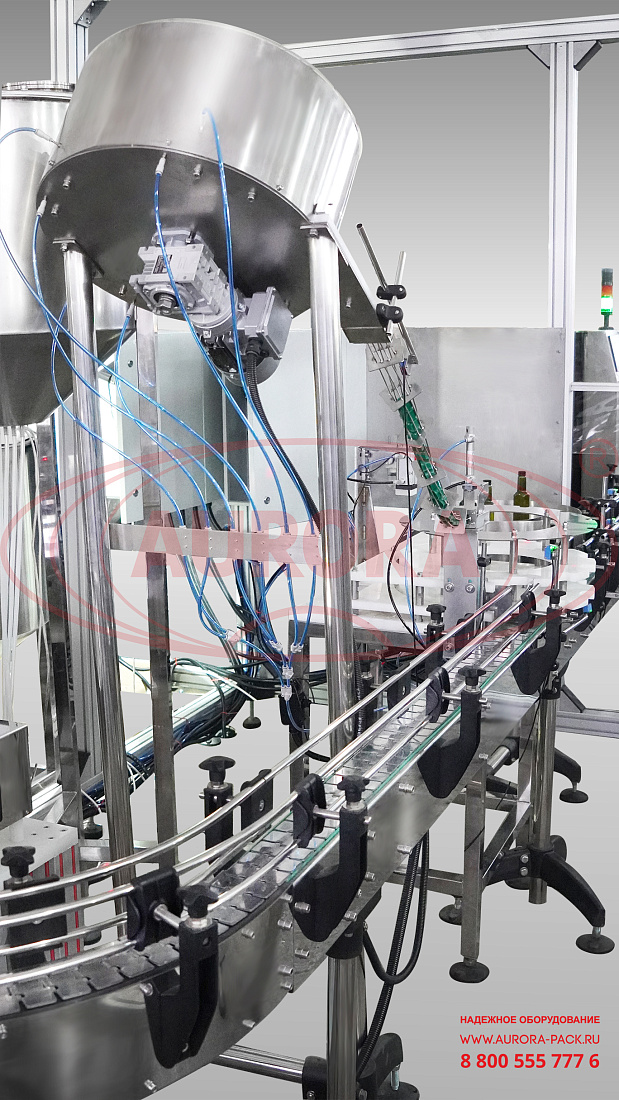

Группа тары поступает по транспортеру в зону розлива премикса. Срабатывает фиксатор, в результате чего емкость останавливается под дозирующим соплом. Продукт из накопителя поступает в цилиндр в момент открытия заднего клапана, который после заполнения этого цилиндра закрывается. При наполнении цилиндра поршень поднимается вверх, затем опускается вниз, создавая обратное давление. В результате открывается передний однонаправленный клапан, и происходит дозирование продукта. Далее по транспортеру тара поступает в зону розлива масла. Датчик наличия тары отсчитывает четыре емкости, после чего срабатывают отсекатели. Сопла опускаются, и автомат дозирует продукт. По окончанию розлива сопла поднимаются, затем срабатывает выходной отсекатель, и бутылки движутся далее. С основного транспортера тара попадает в посадочное гнездо поворотной звезды укупора. Датчик наличия тары в зоне предзабивки фиксирует появление тары, после чего срабатывает устройство предзабивки колпачков. Далее тара движется по поворотной звезде и попадает в зону забивки, где укупорочная голова производит забивку колпачка, после чего возвращается на основной транспортер. Следующим этапом бутылка проходит зону отбраковки, где оптические датчики фиксируют тару с некорректно установленными колпачками, тару без колпачков или упавшую тару. В случае индикации датчиков направляющая пластина срабатывает, и такие бутылки отправляются на поворотный стол модуля отбраковки. Качественно укупоренная тара перемещается далее

Основные элементы

• Автоматический линейный дозатор мод. МД-500;
• Установка дозирующая мод. МДП-200Л;
• Автомат забивочный мод. МЗ-400Е2М;
• Емкость для приготовления продукта мод. ЕМК Р-100;
• Система контроля веса;
• Система контроля колпачка;
• Транспортер линейный серии ТЛ;
• Панель управления.

Преимущества

• Поэтапный розлив многокомпонентных продуктов;
• Быстрая и деликатная укупорка бутылок «мараска»;
• Высокоточная система контроля веса продукта с функцией отбраковки;
• Встроенная станция проверки качества укупорки;
• Интеллектуальная система управления с возможностью детальной настройки параметров работы каждого узла.

Универсальность

Линия может применяться для розлива растительных масел в бутылки различного объема. Для переналадки потребуется сменная оснастка, которую мы можем изготовить дополнительно по индивидуальному запросу.

Удобство работы

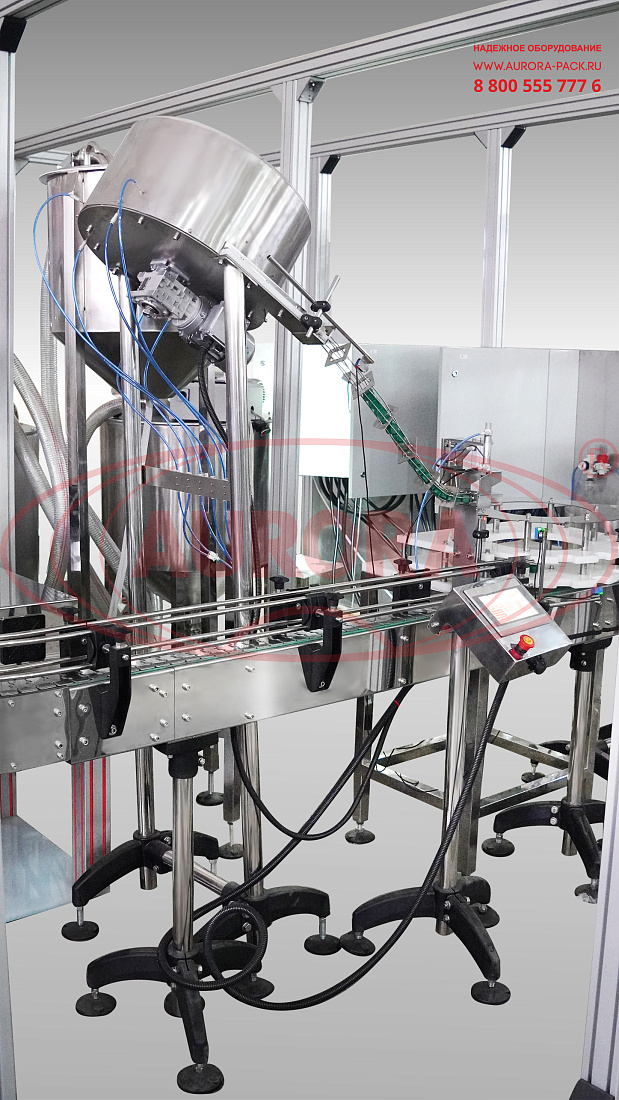

Управление работой линии реализуется при помощи сенсорной панели. В окнах наладочного режима можно проверить работоспособность отдельных элементов линии и произвести пробный розлив и укупорку. Для правильной эксплуатации установки розлива и укупорки в систему сжатого воздуха линии установлен регулятор давления. Рабочий интерфейс отличается доступностью и простотой пользования.

Варианты исполнения

Машина розлива имеет ряд модификаций. Модель выпускается в упрощенном исполнении без инспекционных станций, а также в расширенной версии с системой этикетирования, накопительными столами и другими дополнительными станциями.

Безопасность

В производстве оборудования используется высококачественная пищевая сталь и другие надежные и долговечные материалы. Машина работает полностью автоматически согласно заданной циклопрограмме, что нивелирует риск производственного травматизма при соблюдении требуемых правил безопасности.
