Высокопроизводительная линия розлива, укупорки и этикетирования «МАСТЕР» в специальной модификации, разработанной под фасовку жидких, вязких и густых косметических продуктов в ПЭТ-флаконы и ПНД-бутылки. Линия отличается универсальностью и может применяться для розлива косметических средств различных видов в широком объеме объемов дозирования (от 20 до 600 мл).

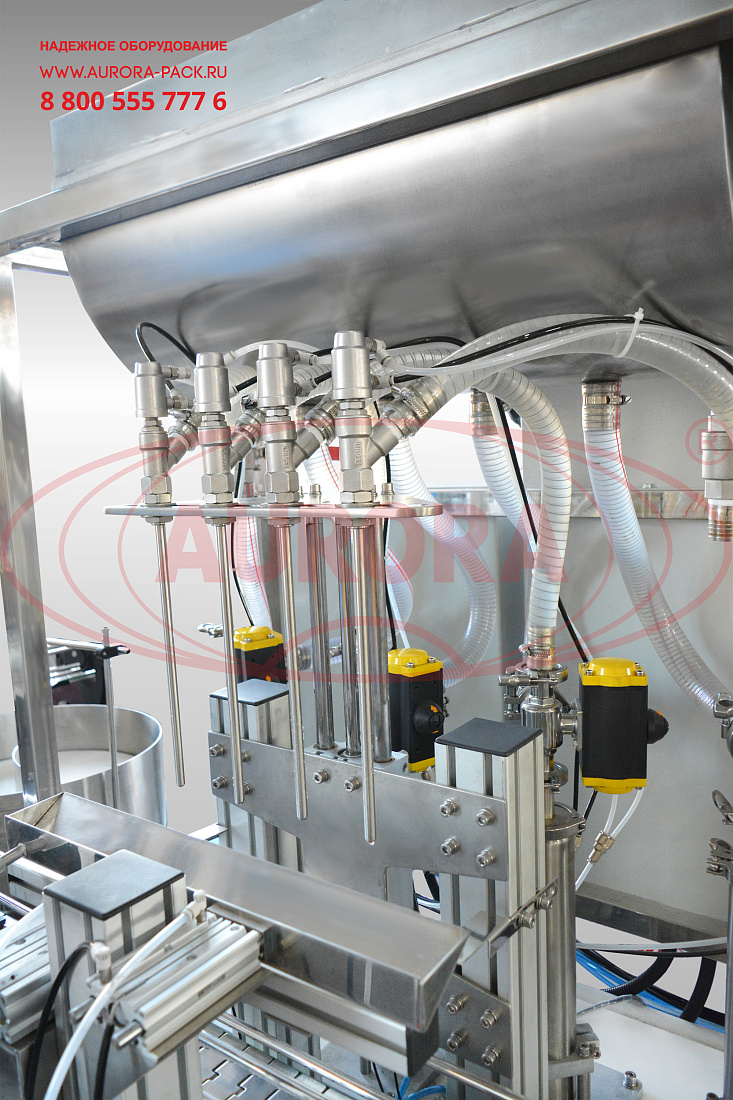

Высокая технологичность оборудования достигается за счет применения новейших решений, позволяющих достигать стабильных показателей эффективности. Линия укомплектована 4-хсопельным поршневым дозатором. В зоне розлива установлена прижимная планка, которая фиксирует положение каждого флакона. Сопла автоматически опускаются и поднимаются вместе с уровнем налива продукта, благодаря чему отсутствует повышенное вспенивание при фасовке.

В данной модели предусмотрена ручная установка колпачков на флаконы. Тип укупориваемых средств — колпачки с дозаторами и другими насадками. Закрутка изделий выполняется в поточном режиме роликовой укупорочной головкой. Финальным этапом цикла упаковки, выполняемого линией, является этикетирование. Машина оснащена аппликатором самоклеящихся этикеток и системой обкатки, работа которых синхронизирована. Линия построена на базе линейной архитектуры и управляется при помощи PLC-системы.

Назначение и область применения

Линия предназначена для выполнения цикла упаковочных операций в автоматическом режиме: группового розлива продуктов (в том числе пенящихся), укупорки колпачками с дозаторами и лейблинга этикетками на самоклеящейся основе. Оборудование применяется компаниями, выпускающими шампуни, гели для душа, уходовые средства для тела и другую косметическую продукцию.

Принцип работы

Флаконы, предварительно установленные на конвейер, перемещаются в зону розлива. Количество тары на участке настраивается с помощью датчика входного отсекателя. После захода заданного количества емкостей отсекатели фиксируют положение флаконов с двух сторон, а специальный прижим фиксирует горлышки под соплами. Сопла опускаются, и начинается дозирование продукта, в процессе которого сопла постепенно возвращаются в верхнее положение. По окончанию розлива выдвигается каплесборник, отсекатели освобождают проход тары, и флаконы двигаются на следующий участок. Оператор выполняет установку колпачков с дозаторами, после чего флакон попадает в зону работы укупорочной головки. Ролики головки плотно обхватывают колпачок с четырех сторон и выполняют вращение, в результате которого колпачок закручивается. Укупоренный флакон перемещается в зону работы этикетировщика, где аппликатор наносит на тару круговую этикетку, а аппликатор разглаживает приклеенный лейбл.

Основные элементы

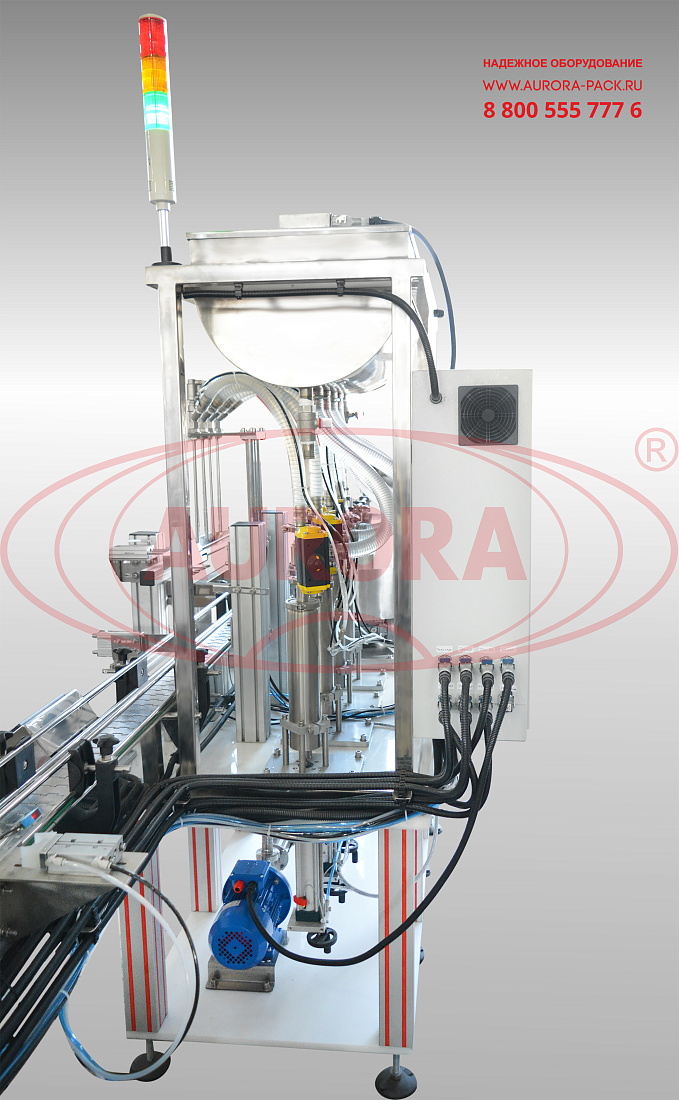

  • Автомат розлива МД-500ДЛ;

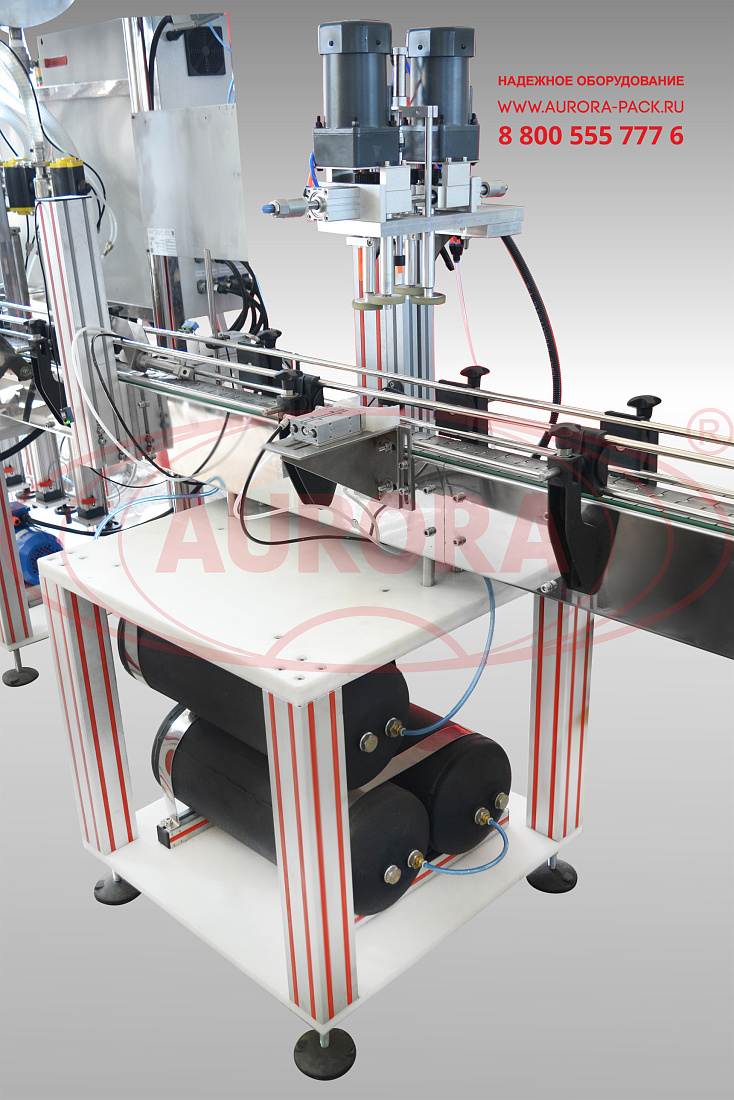

  • Автоматический укупор МЗ-400Е2Л;

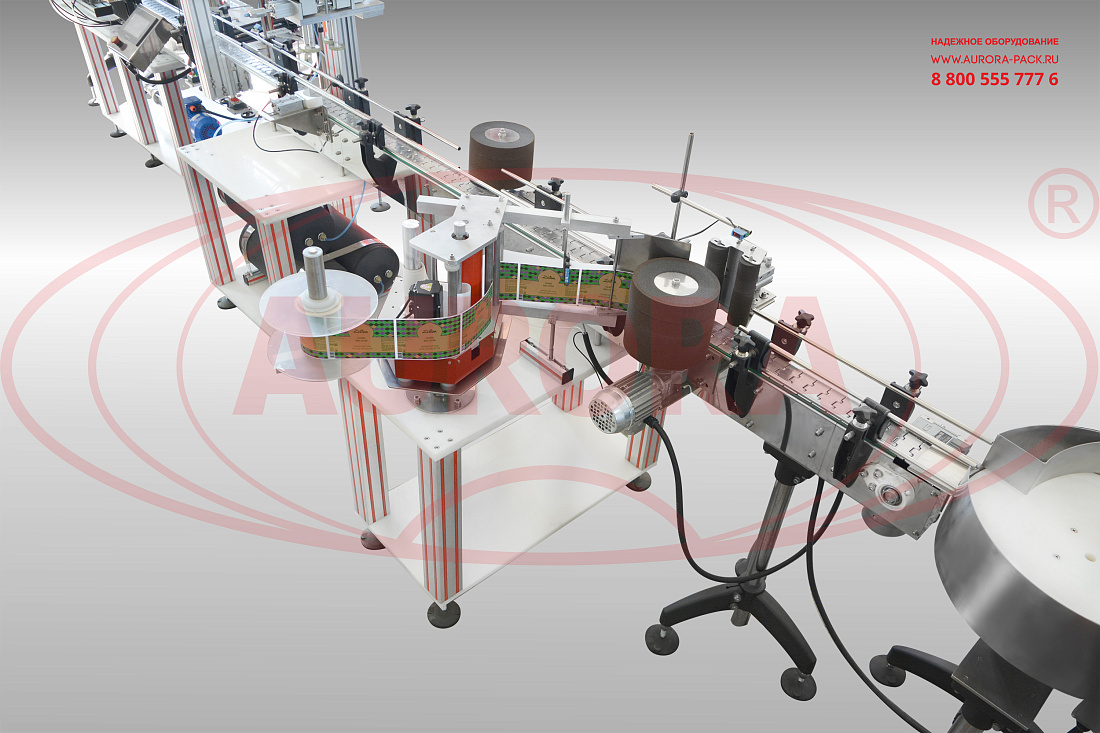

  • Линия этикетирования АЭ-5;
  • Ориентатор колпачков ОК-2000;
  • Транспортер серии ТЛ;
  • Панель управления.

Преимущества

  • Выполнение полного цикла упаковочных операций в непрерывном поточном режиме;
  • Система «умного» розлива, благодаря которой продукт не пенится при фасовке;
  • Высокоточная укупорка колпачков с различными насадками;
  • Ровное и плотное нанесение этикеток на тару;
  • Высокая производительность.

Универсальность

Конструктивные особенности линии позволяют выполнять переналадку для фасовки косметической продукции в разноформатные флаконы и бутыли.

Удобство работы

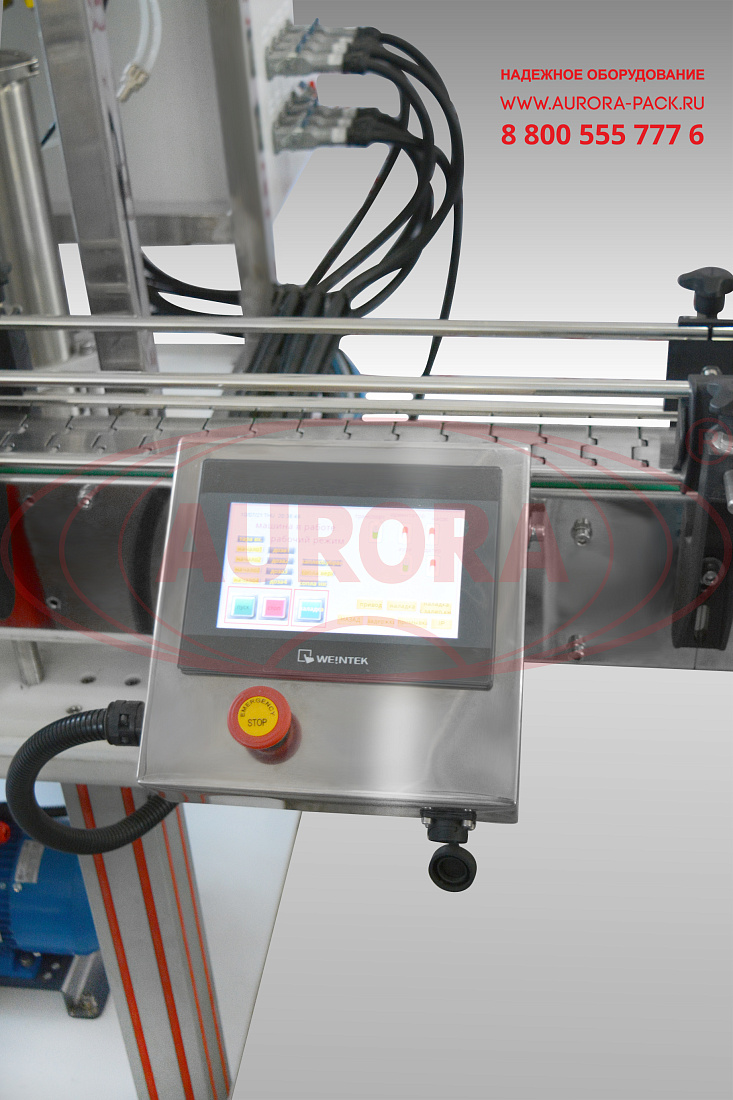

Линия оснащена сенсорной панелью управления, благодаря чему процесс настройки осуществляется максимально быстро и удобно. Продвинутый интерфейс меню позволяет настраивать и сохранять в памяти наиболее часто используемые режимы, что позволяет экономить время настройки при последующем запуске машины.

Варианты исполнения

Данная линия розлива косметики выпускается в модификации с повышенной автоматизацией, где ручная установка колпачков заменяется автоматической благодаря станции ориентирования и подачи укупорочных изделий.

Безопасность

Оборудование соответствует стандарту GMP. Основной материал, используемый при изготовлении линии — нержавеющая сталь, которая не оказывает негативного влияния на структуру и свойства продукта. За счет наличия датчиков на каждом участке достигается синхронизированная работа узлов и отсутствие сбоев.

Отрасль:
  • Косметика
Автоматический дозатор МД-500ДЛ:
Тип дозатора:Поршневой
Сопла, шт.:4
Диапазон дозирования, мл:20-600
Погрешность дозирования, %*, до:±5
Тип транспортёра:Пластинчатый нержавеющий
Объем емкости, л:100
Давление сжатого воздуха, МПа:0,6-1,0
Потребляемая мощность, не более кВт:0,8
Напряжение питания, В/Гц:220/50
Габариты, мм:2150х1300х2400
Масса, не более кг:550
Автоматический укупор МЗ-400Е2Л:
Тип укупорки:Закрутка
Количество потоков, шт.:1
Количество укупорочных голов, шт.:1
Количество роликов укупорочной головки, шт.:4
Погрешность отбраковки, %:±5
Давление сжатого воздуха, МПа:0,6-1,0
Потребляемая мощность, не более кВт:0,75
Электропитание, В/Гц:220/50
Габариты, мм:700х700х1600
Вес, кг:150
Ориентатор колпачков ОК-2000:
Ёмкость загрузочного бака, шт.:300
Напряжение питания, В/Гц:220/50
Сила тока, А:3/5
Потребляемая мощность, кВт, не более:0,4
Габаритные размеры, мм, не более:800×800×2000
Вес, кг, не более:100
Линия этикетировки АЭ-5:
Тип этикетки:Самоклеящаяся
Напряжение, В/Гц:220/50
Потребляемая мощность, кВт:0,5
Габаритные размеры, мм:1200×900×1300
Вес, не более, кг:150
Скорость раздачи, м/мин:От 3,0 до 10

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
