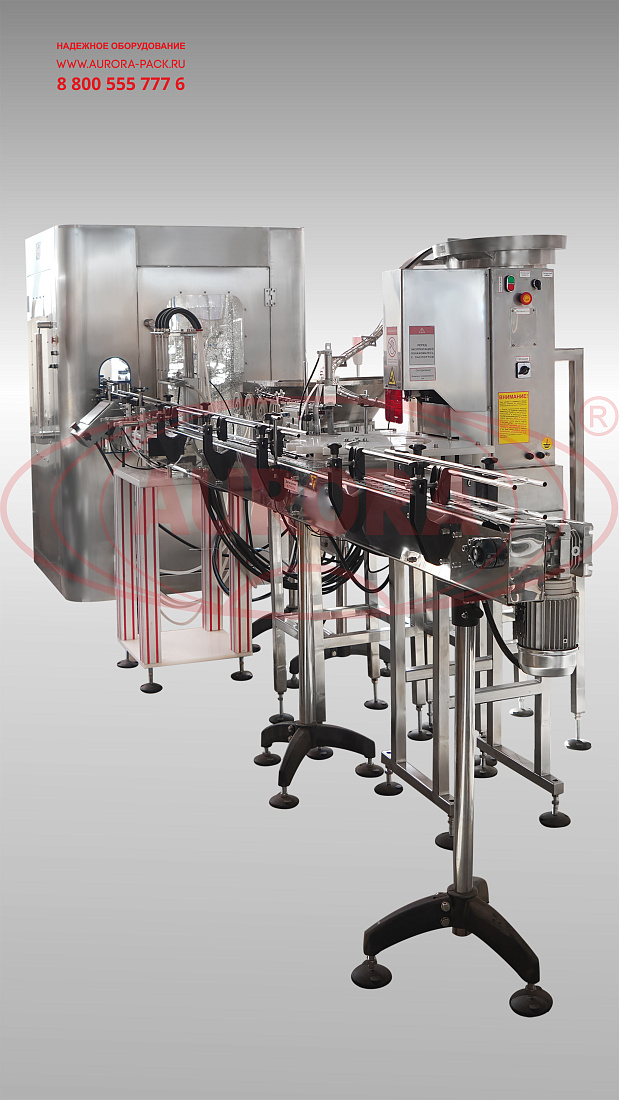

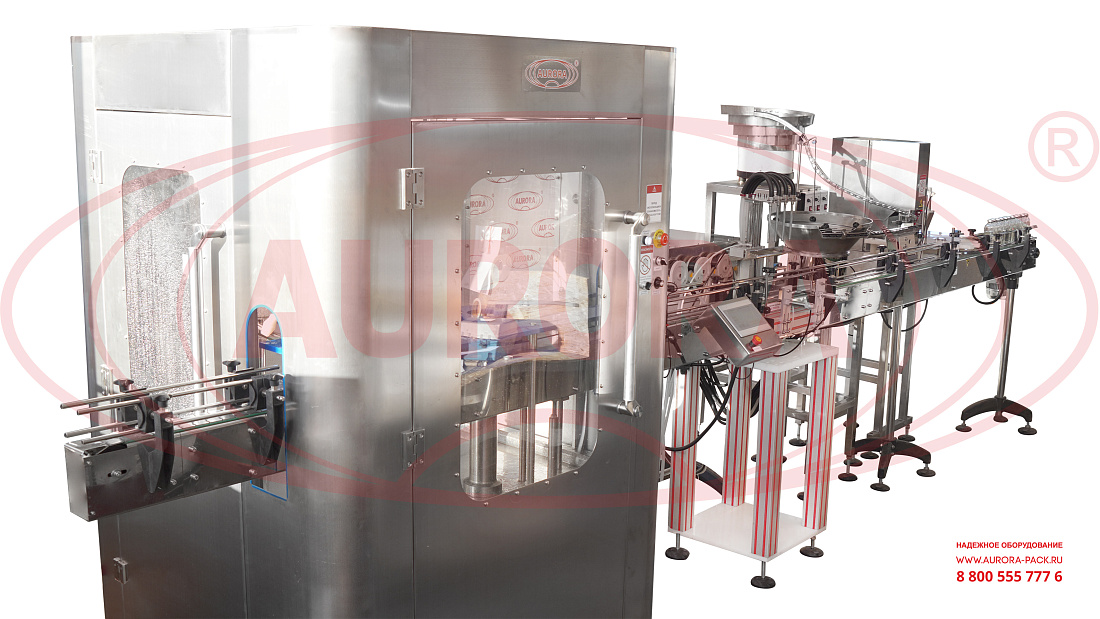

Широкофункциональная линия для розлива сиропов в стеклянные флаконы — это высокотехнологичный комплекс, обеспечивающий безупречное выполнение операций ополаскивания тары, наполнения жидким продуктом и укупорки.

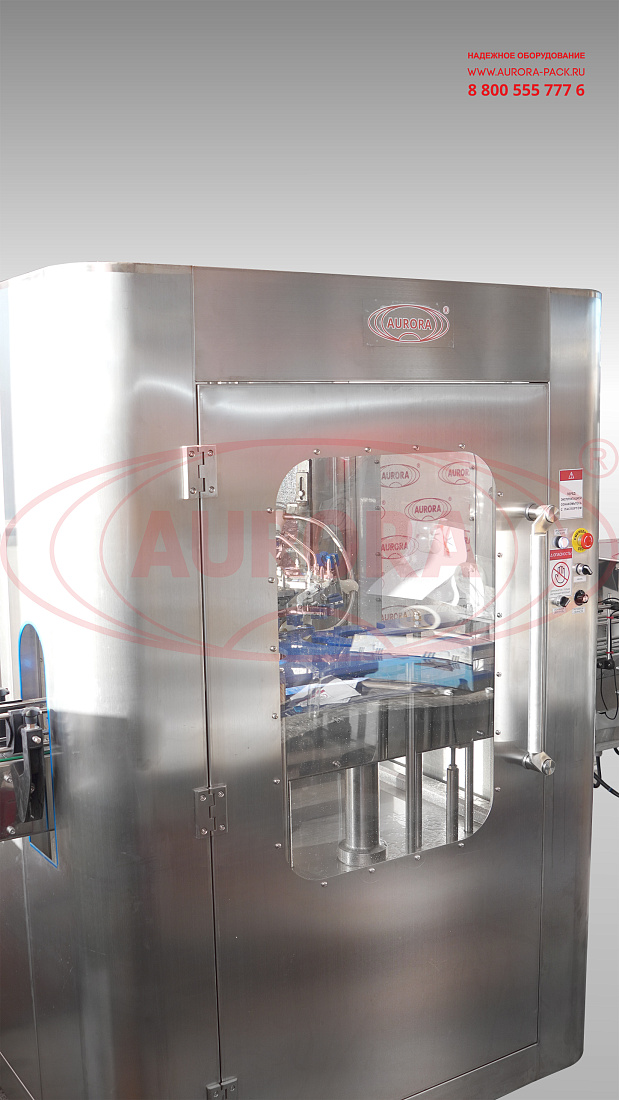

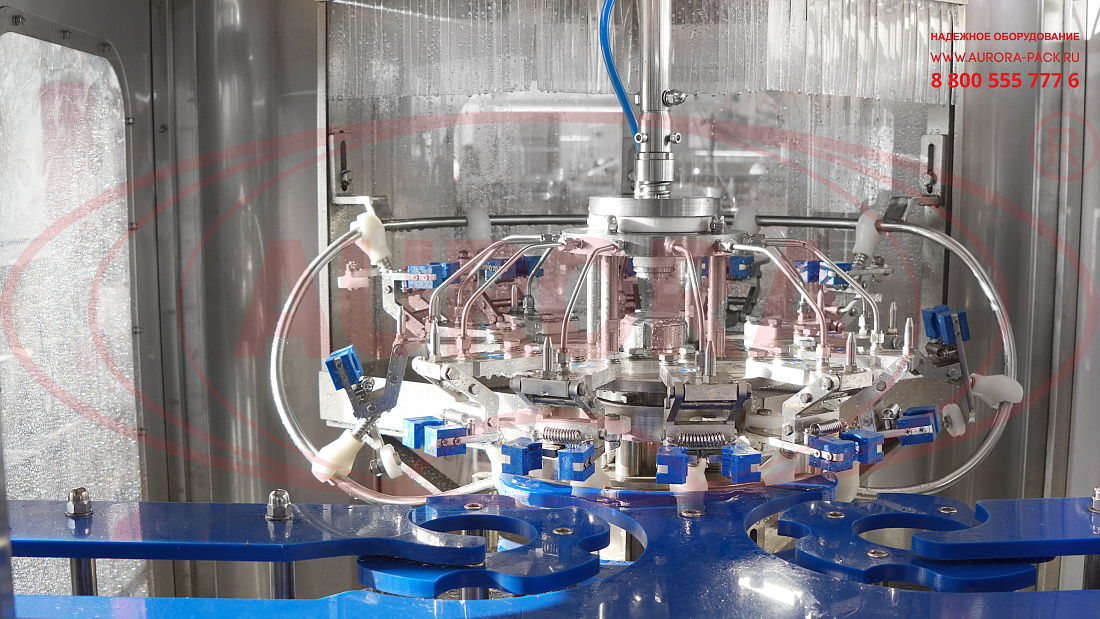

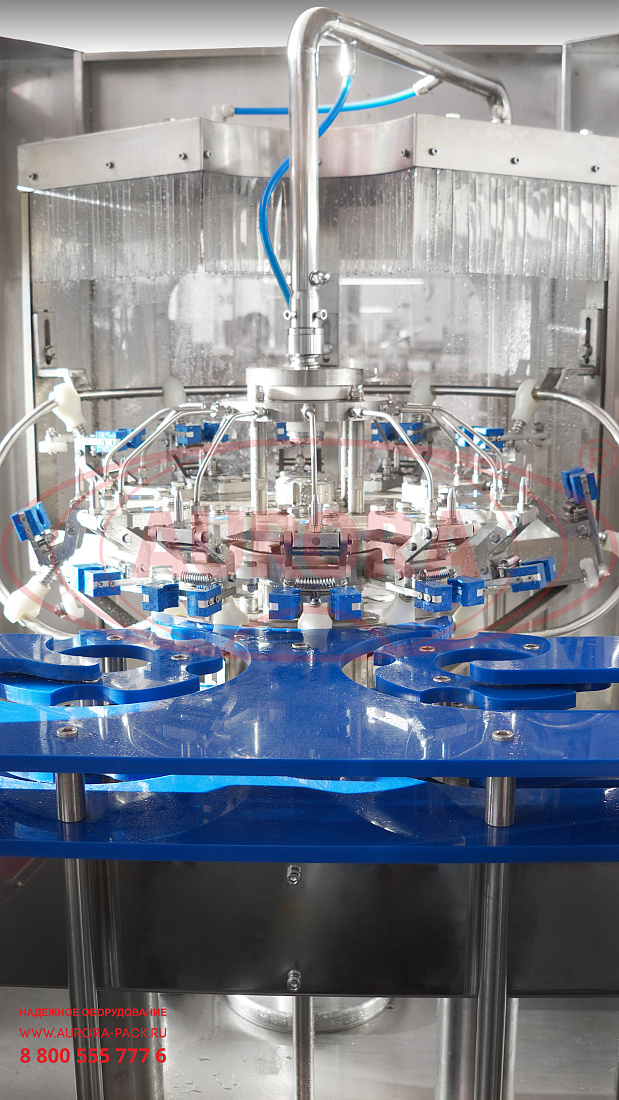

Линия оснащена роторной установкой ополаскивания, которая выполняет быстрое и эффективное очищение стеклянных флаконов от пыли и других мелких загрязнений. Станция выполнена с 12-ю омывающими форсунками и имеет защитное ограждение из оргстекла.

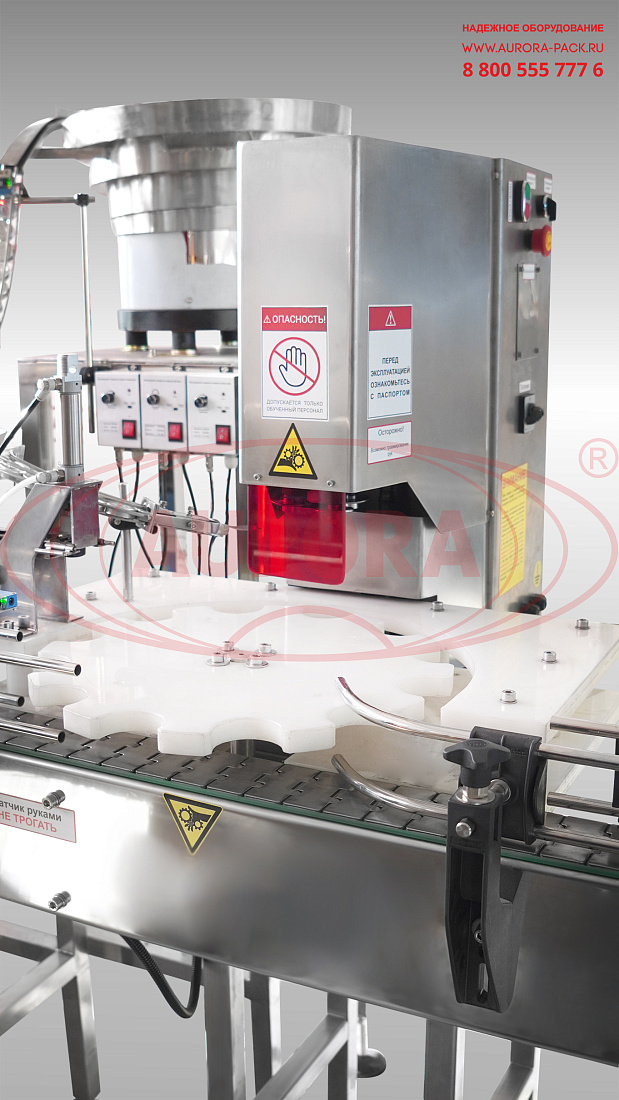

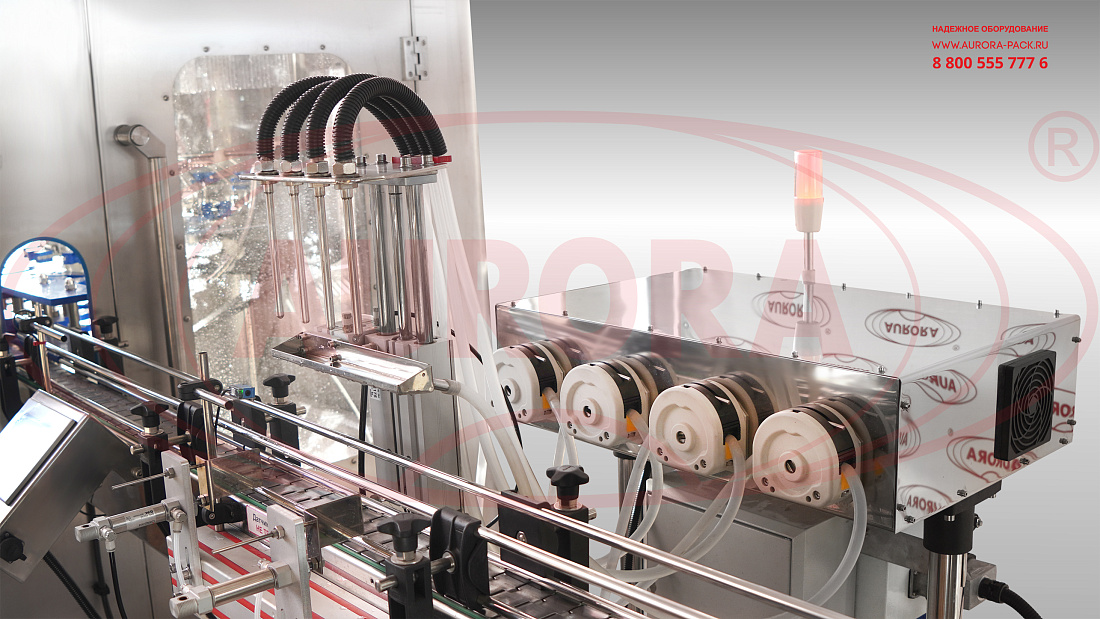

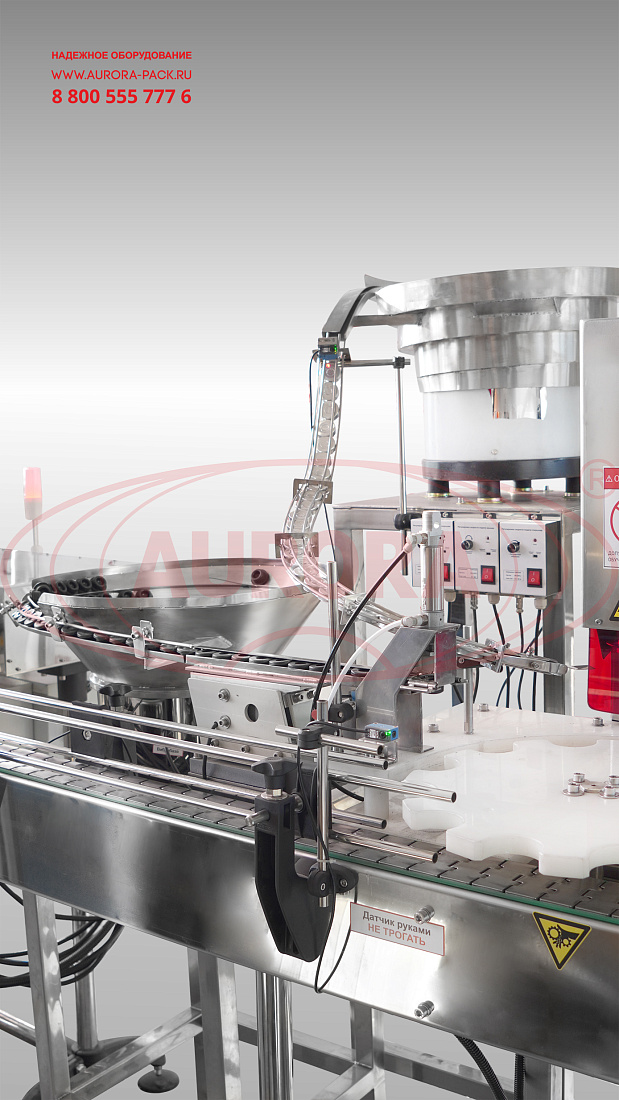

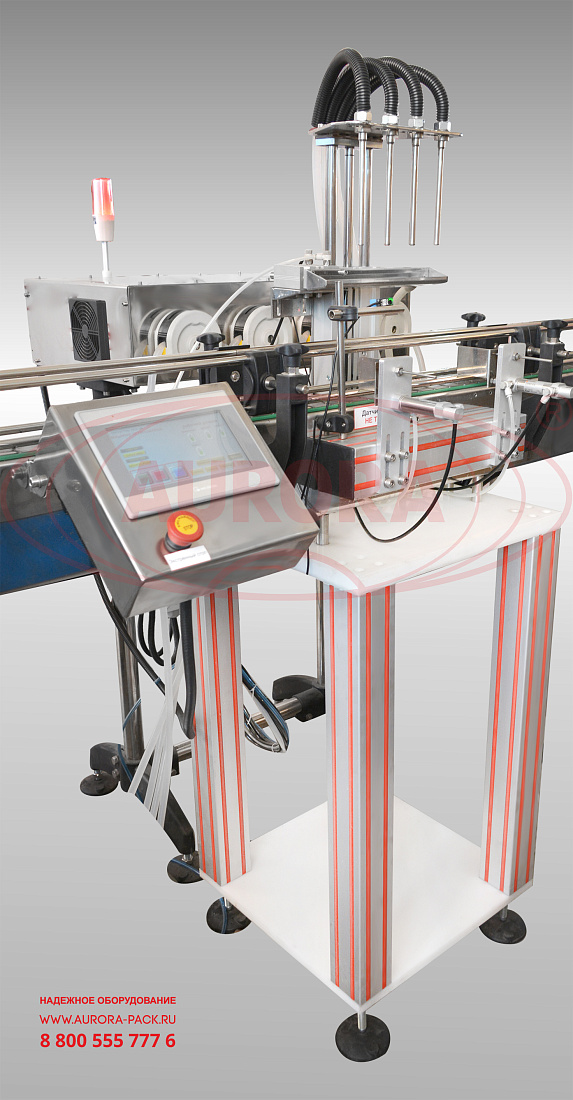

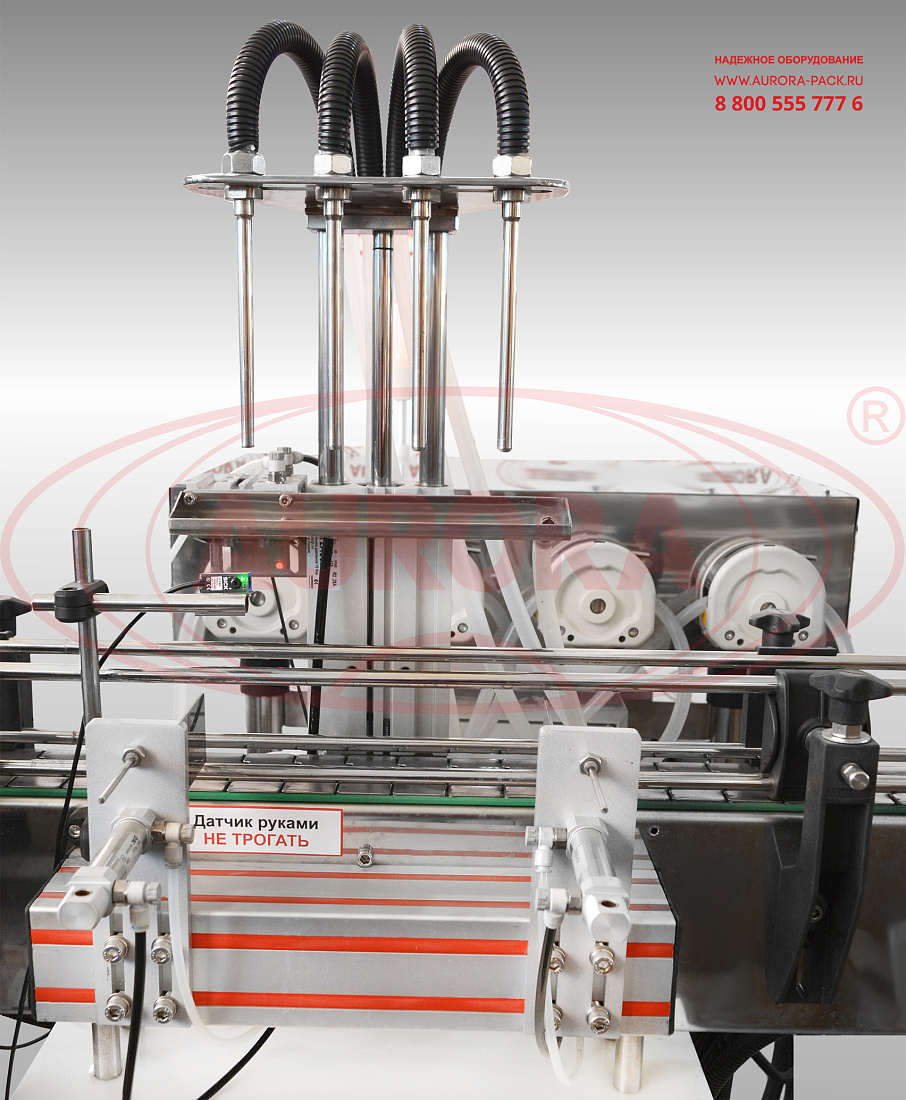

В данной машине реализуется групповой розлив. Узел дозирования представлен четырехсопельным перистальтическим насосом и адаптирован к наполнению тары объемом 250 мл. В зоне укупорки установлена поворотная звезда, благодаря которой флаконы перемещаются между узлами забивки пробки, подачи внешнего колпачка и укупорочной головкой. Высокопроизводительная линия «МАСТЕР» - отличный вариант для оснащения компаний сегмента малого и среднего бизнеса. Машина демонстрирует бесперебойную работу, развивает высокую скорость выполнения операций и оснащена сенсорной системой управления.
Линия оснащена роторной установкой ополаскивания, которая выполняет быстрое и эффективное очищение стеклянных флаконов от пыли и других мелких загрязнений. Станция выполнена с 12-ю омывающими форсунками и имеет защитное ограждение из оргстекла.
В данной машине реализуется групповой розлив. Узел дозирования представлен четырехсопельным перистальтическим насосом и адаптирован к наполнению тары объемом 250 мл. В зоне укупорки установлена поворотная звезда, благодаря которой флаконы перемещаются между узлами забивки пробки, подачи внешнего колпачка и укупорочной головкой. Высокопроизводительная линия «МАСТЕР» - отличный вариант для оснащения компаний сегмента малого и среднего бизнеса. Машина демонстрирует бесперебойную работу, развивает высокую скорость выполнения операций и оснащена сенсорной системой управления.
Назначение и область применения
Линия предназначена для реализации технологических процессов ополаскивания стеклянных флаконов, дозирования продукта и двухэтапной укупорки пробками и колпачками. Оборудование широко применяется в сфере производства лекарственных сиропов и других жидких препаратов, БАДов, косметических и других продуктов.Принцип работы
Тара по транспортеру перемещается в модуль ополаскивания. В рабочем блоке флаконы распределяются по пазам делительного диска. В блоке уста-новлены 12 площадок с соплами для подачи жидкости. Каждая площадка имеет индивидуальный держатель, который захватывает флакон и перевора-чивает, опуская на сопло. Далее подается омывающая жидкость, и выполня-ется цикл ополаскивания. Затем тара вновь переворачивается и опускается на транспортер. Подготовленные флаконы поступают на участок розлива. Дат-чик отсчитывает первые 4 единицы тары, после чего данная группа фиксиру-ется отсекателями под разливочными соплами. Дозатор выполняет подачу продукта в заданном объеме. Наполненные флаконы двигаются в зону уку-порки. Поворотная звезда захватывает флакон, помещая его в индивидуаль-ный паз. Пробки и колпачки под действием вибрации поступают из ориента-торов в узлы установки изделий. В процессе перемещения тары на поворот-ном диске выполняется забивка пробки, после чего устанавливается внешний колпачок, а затем флакон поступает в зону закрутки, где реализуется фи-нальная завальцовка. По завершению укупорки тара возвращается на основ-ной транспортер, который перемещает ее в зону выхода.Основные элементы
- Установка ополаскивания МО-3000Р;
- Перистальтический дозатор МДП-200Л;

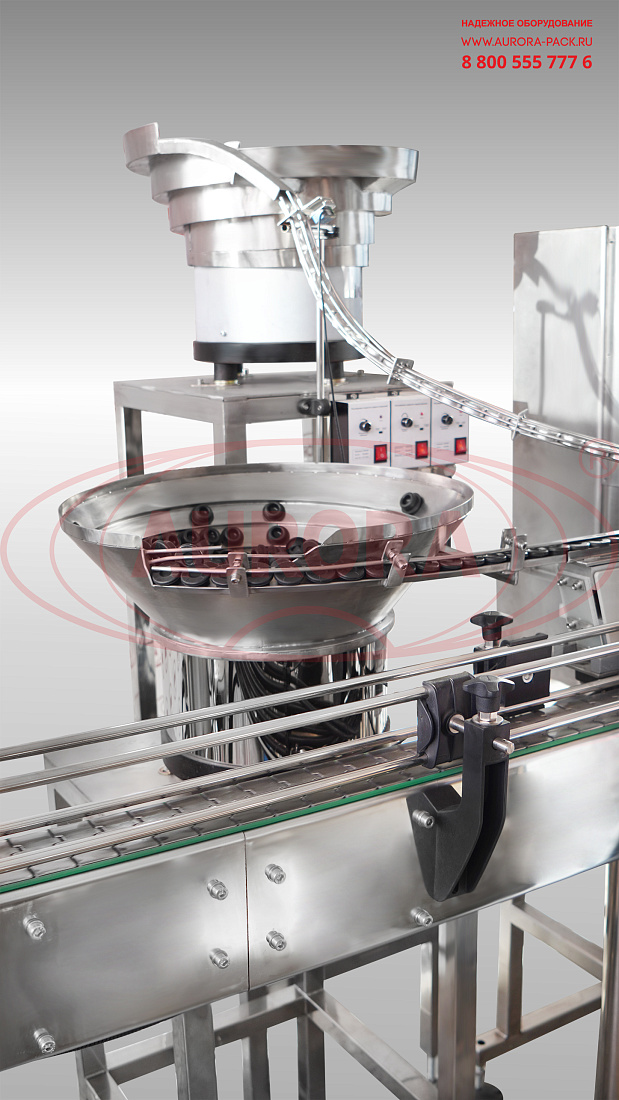

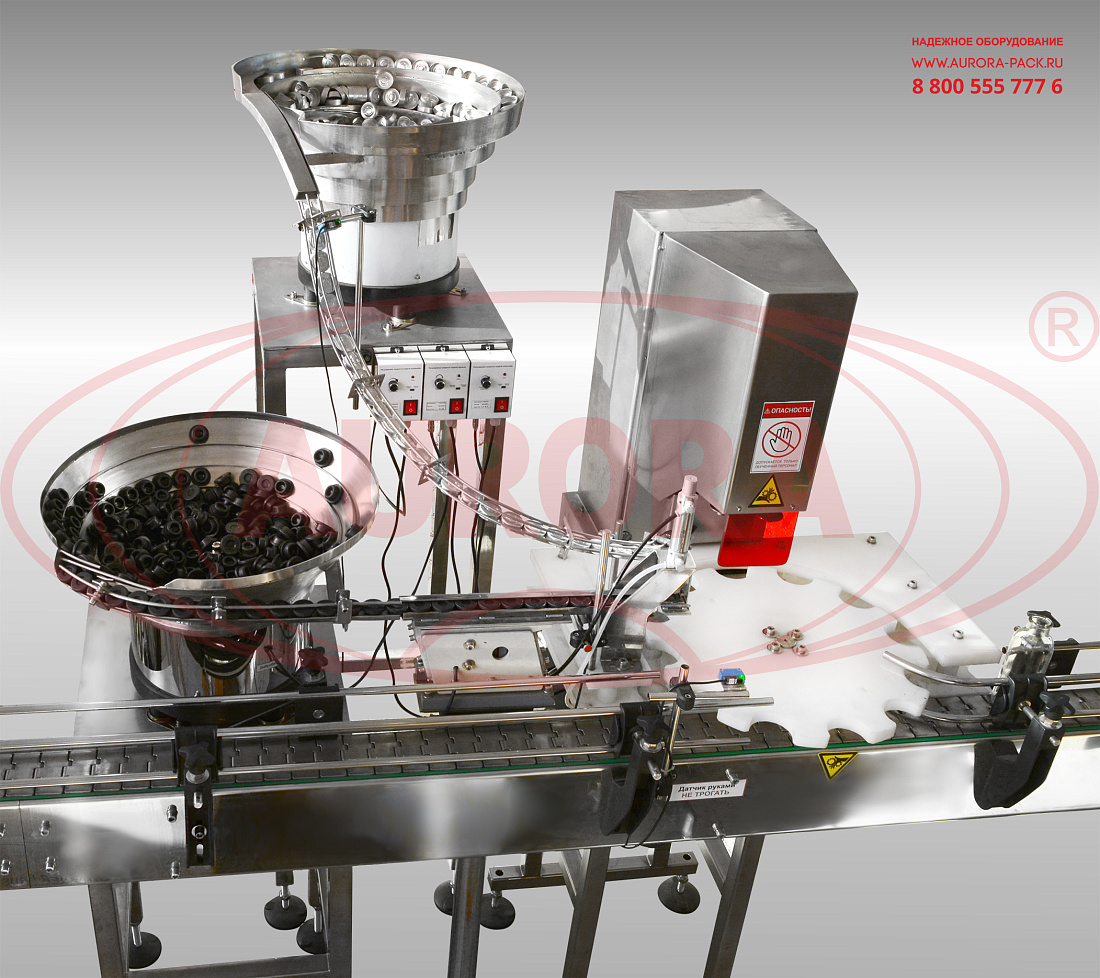

- Ориентатор колпачков с системой забивки ОК-2000;
- Ориентатор пробок с системой забивки ОП-2000;
- Транспортер линейный серии ТЛ;
- Панель управления.
Преимущества
- Качественная подготовка тары к розливу в блоке ополаскивания;
- Высокоточное наполнение сразу четырех флаконов;
- Двухэтапная укупорка (пробка + колпачок);
- Стабильная работа в режиме непрерывного цикла;
- Простота и удобство эксплуатации, контроля и переналадки.
Универсальность
Конструктивные особенности исполнения узлов линии позволяют выполнять переналадку под розлив продукции во флаконы различного объема и формы.Удобство работы

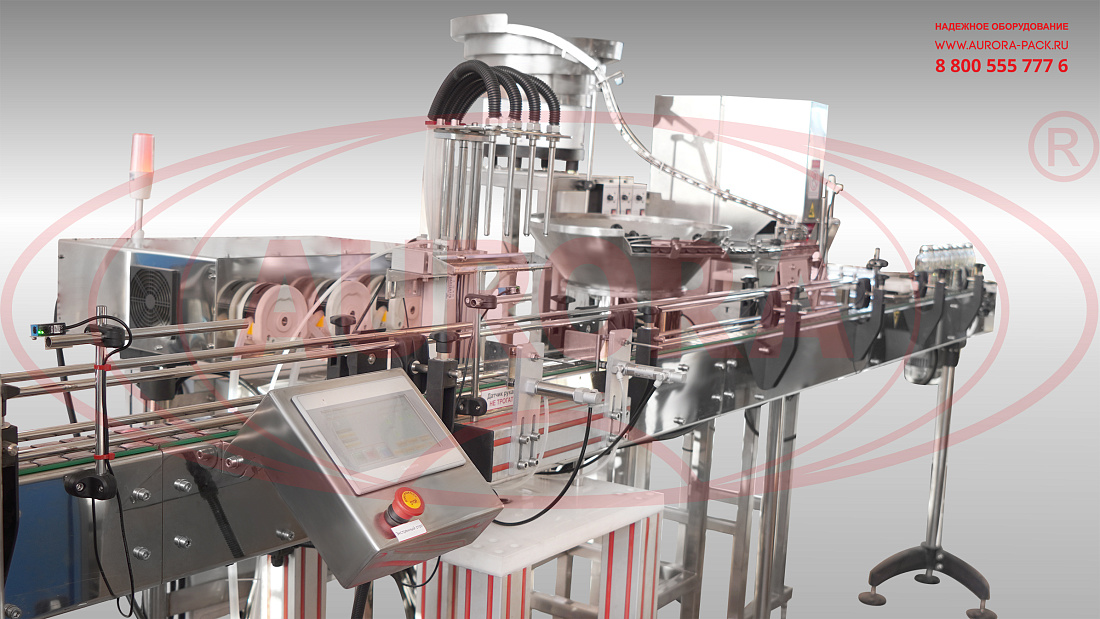

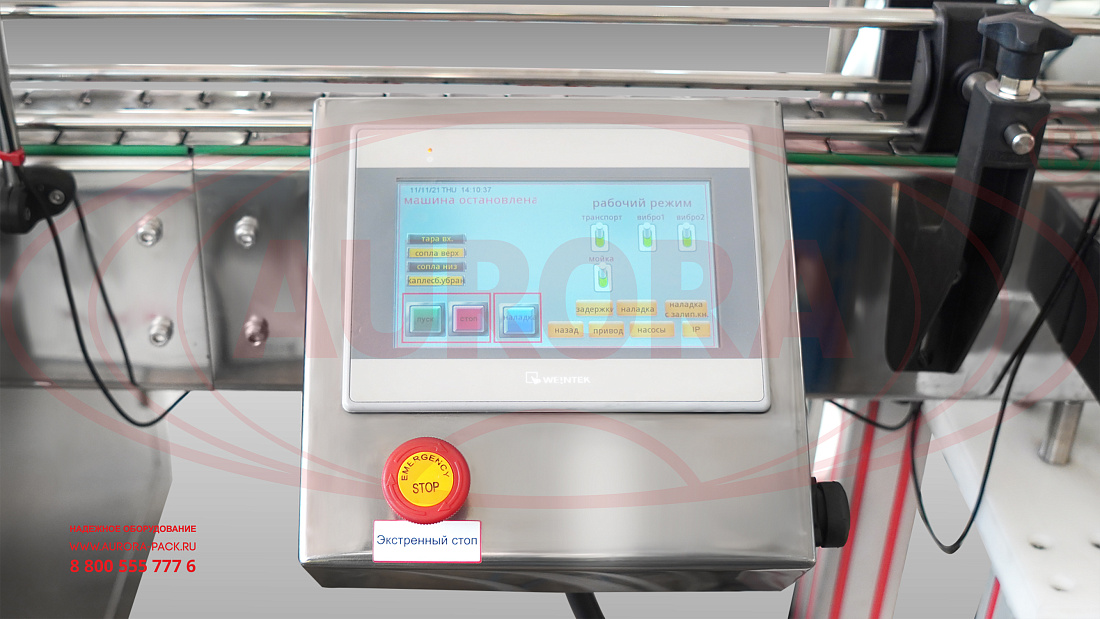

Управление всеми узлами линии осуществляется при помощи единого пульта оператора, оснащенного сенсорным экраном. Удобное меню и простой интерфейс позволяют легко настроить оптимальный режим работы и выполнить переналадку.Варианты исполнения
Линия имеет широкий модельный ряд модификаций, адаптированных к розливу продуктов различной консистенции в стеклянные и пластиковые флаконы. По запросу машина может комплектоваться системой этикетирования, накопительными столами, станцией групповой упаковки и другими дополнительными узлами.Безопасность
Оборудование изготавливается в соответствии с требованиями GMP. В производстве используются высококачественные материалы и надежные комплектующие, а перед отправкой на объект эксплуатации линия проходит серию испытаний.Отрасль: |
|
Установки ополаскивания МО-3000Р: | |
Тип: | Роторная |
Производительность, шт./час, до: | 500 |
Количество омывающих форсунок, шт: | 12 |
Типы омываемых флаконов: | Стеклянные |
Объем омываемых флаконов, мл: | 250 |
Защитное ограждение: | Оргстекло |
Напряжение питания, В/Гц: | 220/50 |
Потребляемая мощность, кВт, не более: | 2 |
Габаритные размеры, мм: | 1400×1400×2150 |
Вес, не более, кг: | 1000 |
Перистальтический дозатор мод. МДП-200Л: | |
Объем флакона, мл: | 250 |
Производительность, шт./час, до: | 500 |
Количество дозирующих насосов, шт.: | 4 |
Напряжение питания, В/Гц: | 220/50 |
Потребляемая мощность, кВт: | 1 |
Давление сжатого воздуха, МПа: | 0,6-0,8 |
Габаритные размеры, мм: | 1200×900×1700 |
Масса, кг: | 200 |
Ориентатор колпачков с системой забивки ОК-2000: | |
Напряжение питания, В/Гц: | 220/50 |
Сила тока, А: | 3/5 |
Потребляемая мощность, кВт, не более: | 0,4 |
Габаритные размеры, мм: | 500×500×1900 |
Вес, кг, не более: | 100 |
Ориентатор пробок с системой забивки ОП-2000: | |
Напряжение питания, В/Гц: | 220/50 |
Сила тока, А: | 3/5 |
Потребляемая мощность, кВт, не более: | 0,4 |
Габаритные размеры, мм: | 500×500×1400 |
Вес, кг, не более: | 80 |
В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
