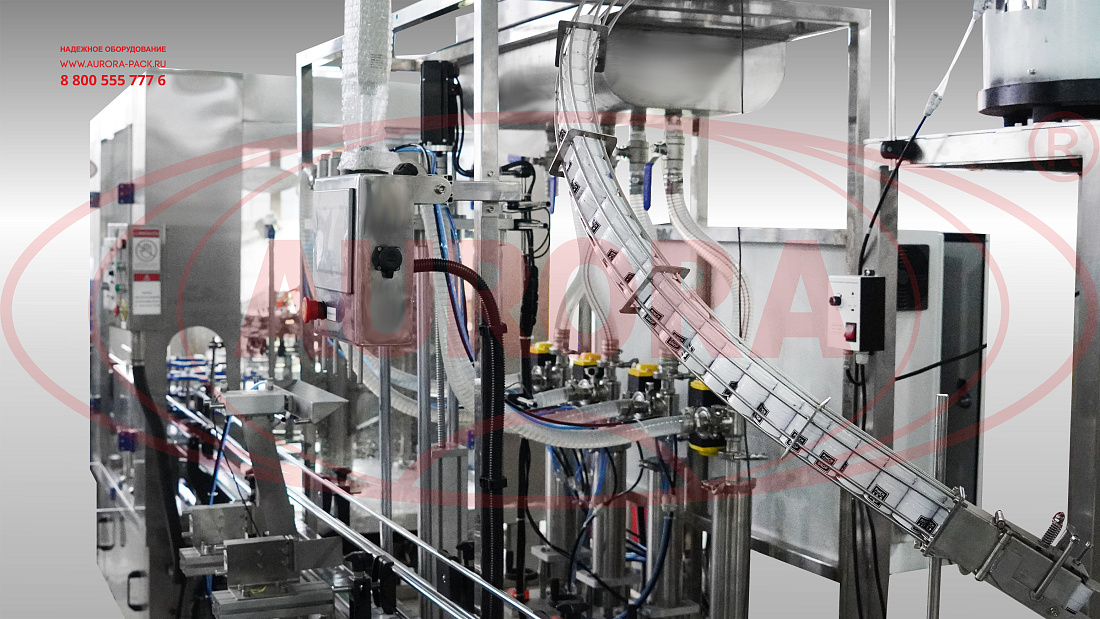

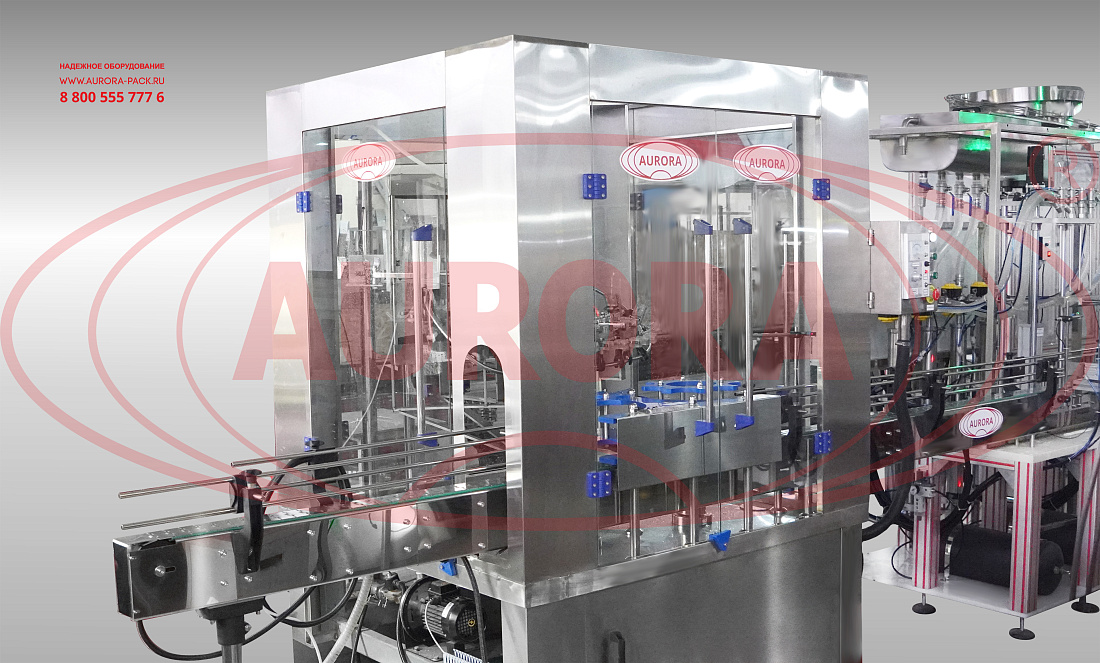

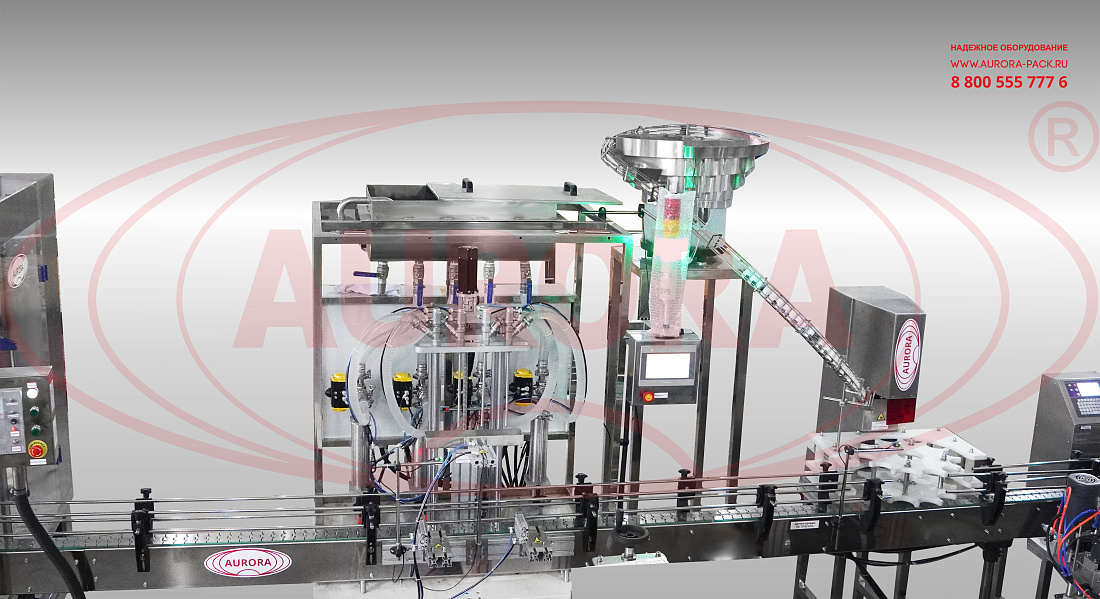

Комплексная линия розлива «МАСТЕР» разработана с учетом всех нюансов расфасовки сахарного сиропа в бутылки объемом 1000 мл. Линия состоит из нескольких функциональных станций: ополаскивания тары, розлива продукта, укупорки и этикетирования. Все операции выполняются в автоматическом режиме.

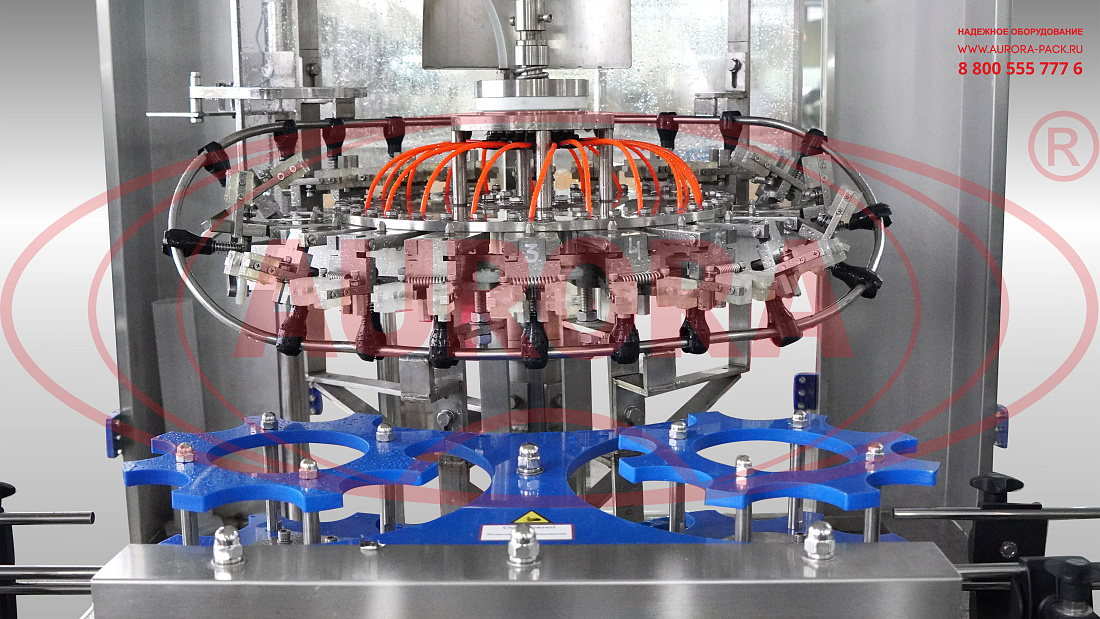

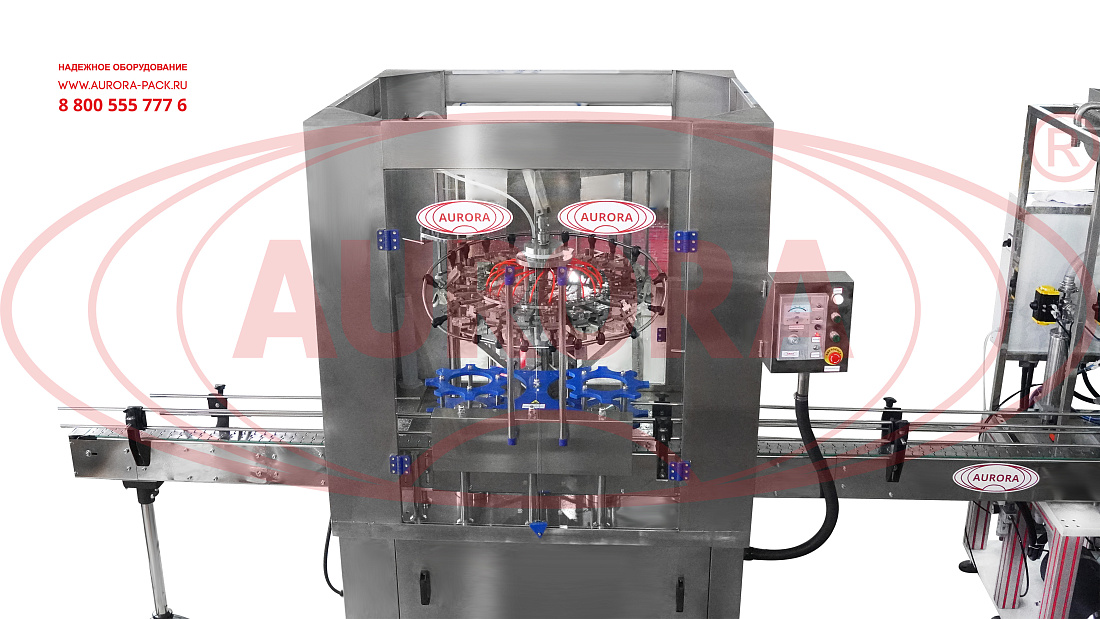

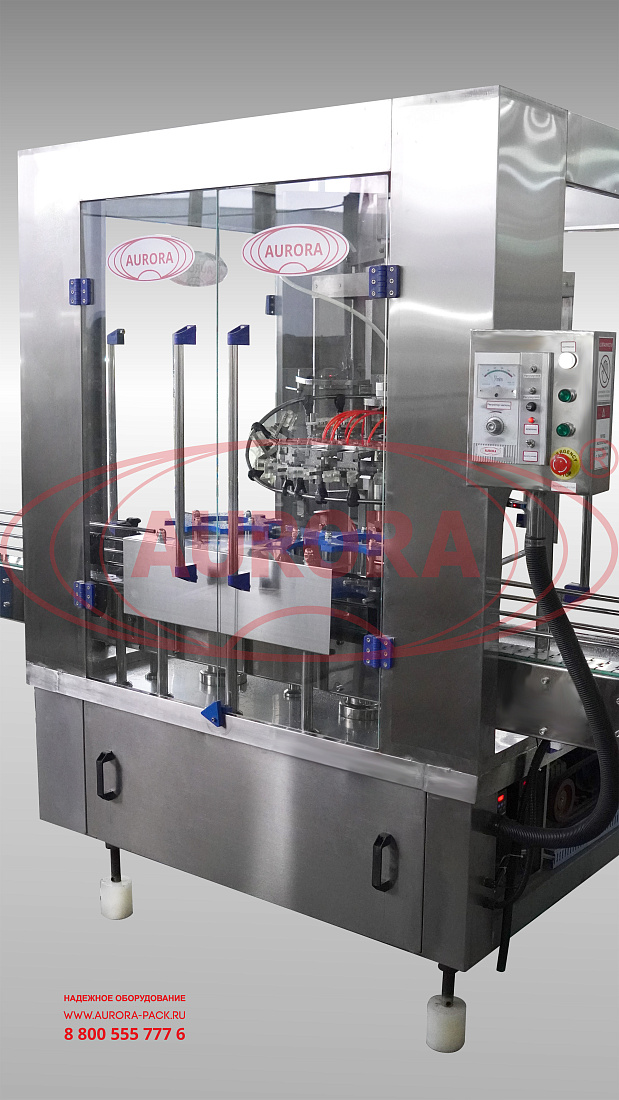

Установка ополаскивания изготовлена в высокопроизводительном исполнении с карусельным рабочим механизмом. Модуль оснащен барабаном с площадками для каждой тары, оборудованными держателями и системами подачи жидкости для очищения внутренней поверхности бутылок. Подача тары на входе и выходе регулируется за счет наличия поворотных делительных дисков.

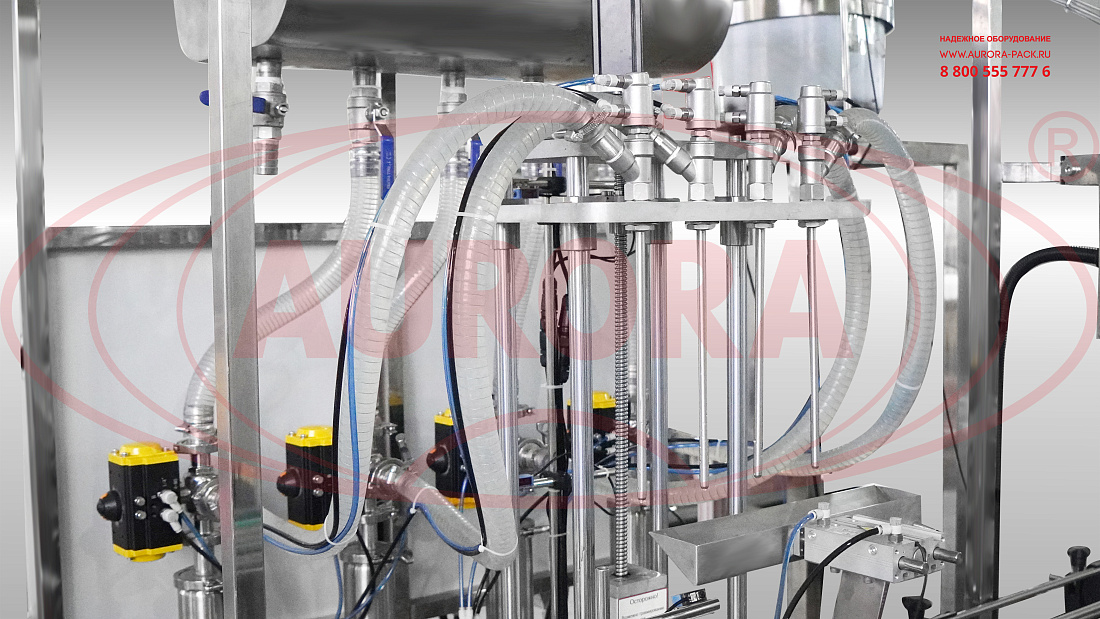

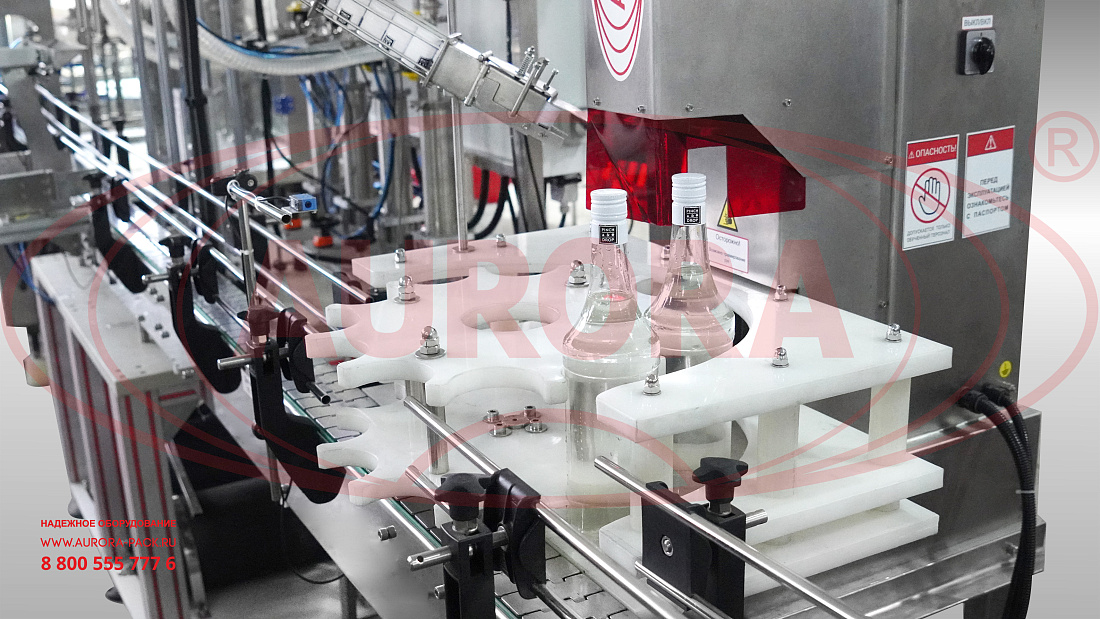

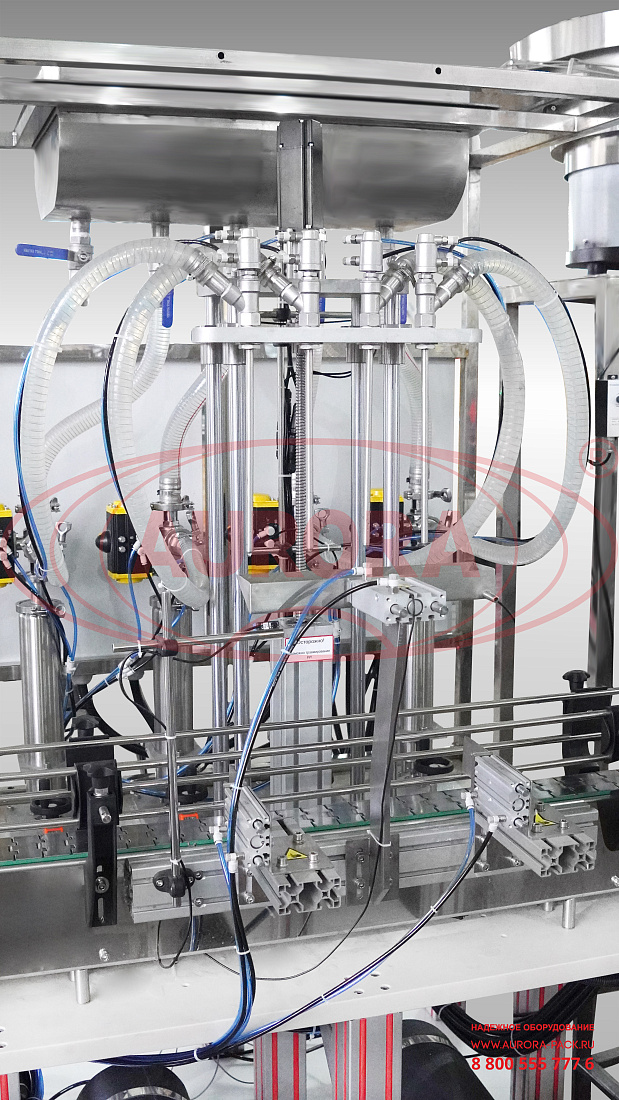

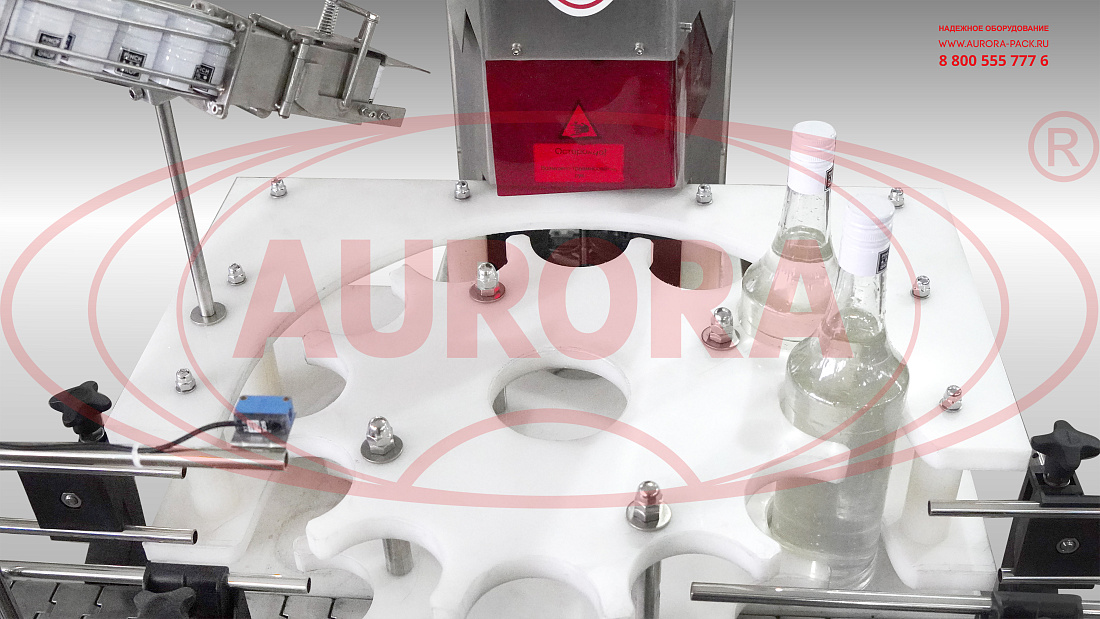

Розлив сиропа выполняется четырехсопельным поршневым дозатором. В состав дозирующей станции включена емкость для продукта объемом 100 л. Фиксация тары под соплами осуществляется при помощи отсекателей. Участок укупорки изготовлен с делительным диском на 12 позиций. Налив производится одновременно в четыре емкости.

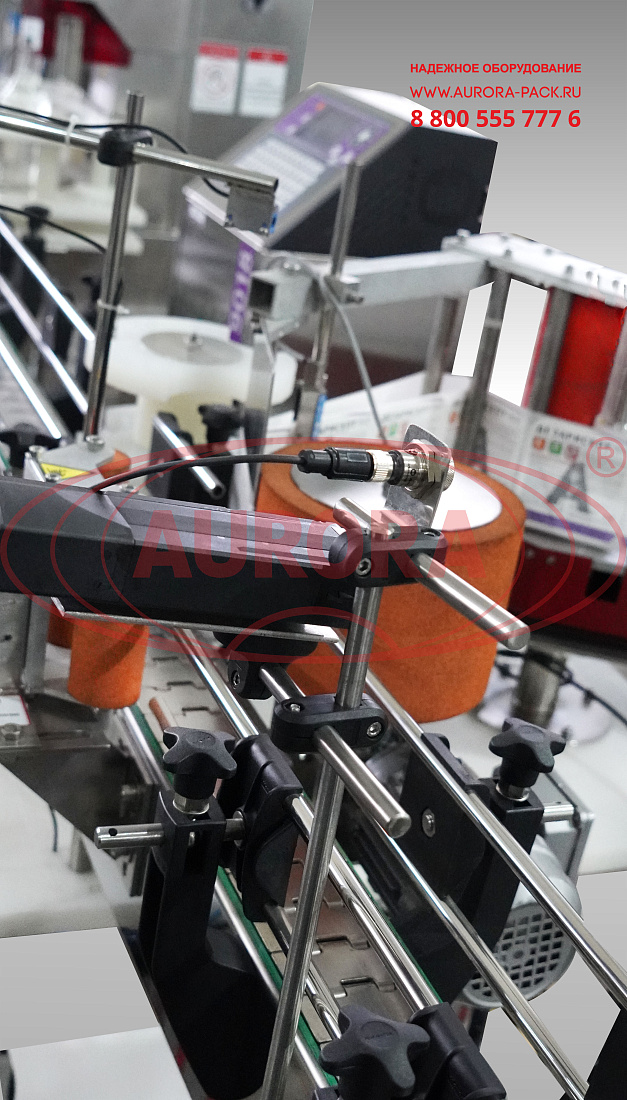

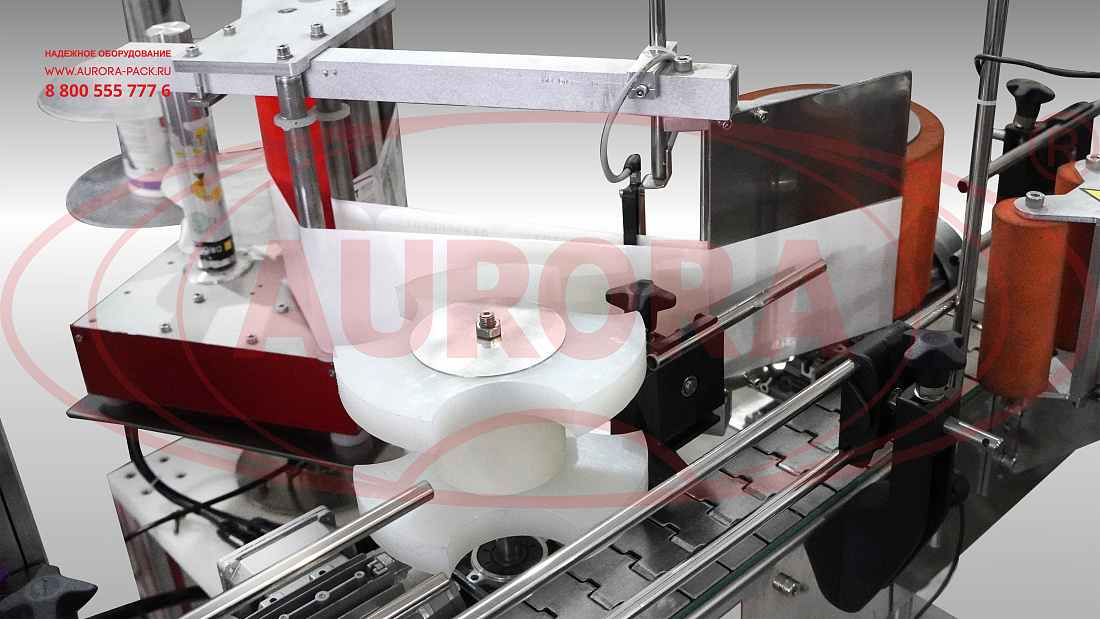

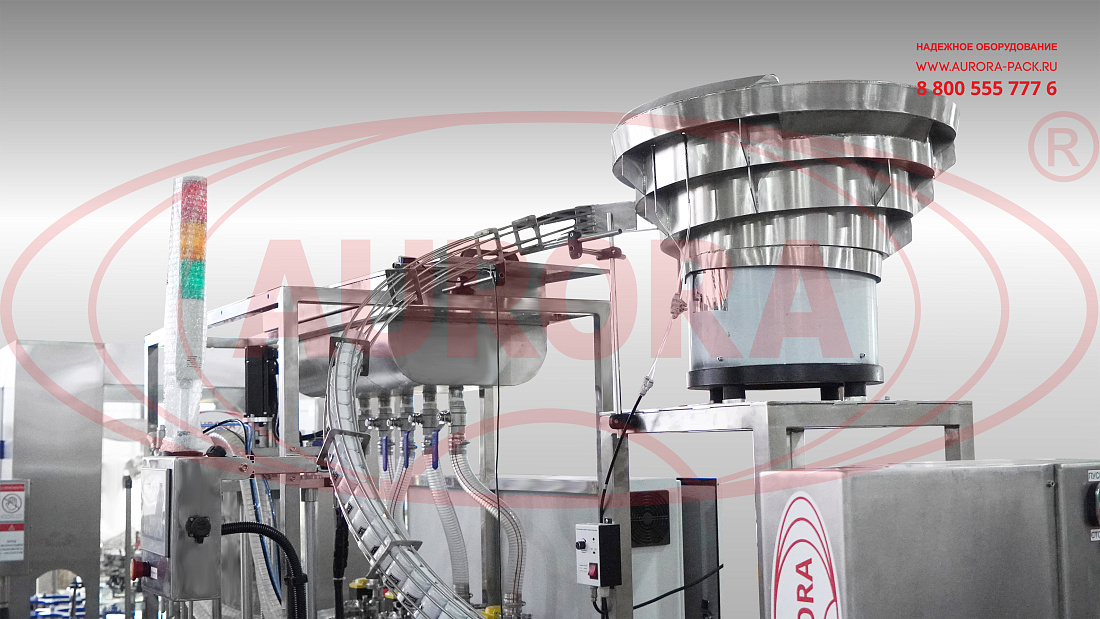

Укупорочная головка подобрана специально для закрутки флаконов крышками с резьбовым соединением. Позиционирование и подача колпачков выполняются посредством виброориентатора. В зоне этикетирования установлен высокоточный аппликатор с системой обкатки, благодаря которым лейбл наносится ровно, без скосов и иных дефектов.

Линия имеет современный промышленный дизайн и удобный рабочий интерфейс.

Назначение и область применения

Линия предназначена для ополаскивания бутылок, розлива продукта, укупорки крышками и нанесения этикеток на тару. Машина широко применяется компаниями пищевой индустрии, выпускающими сиропы, топпинги, безалкогольные напитки, жидкие соусы.

Принцип работы

Бутылки по транспортеру перемещается в технологическую зону ополаскивания. На входе установлен делительный диск, по пазам которого распределяется тара. Тара захватывается кареткой с держателем и соплом для подачи жидкости, после чего перемещается и переворачивается. В процессе передвижения выполняется ополаскивание бутылки изнутри. Затем тара вновь опускается на транспортер, который перемещает ее на участок розлива. Четыре бутылки фиксируются отсекателями под соплами. Каплесборник задвигается, опускаются сопла и выполняется дозирование продукта. Далее сопла поднимаются, выдвигается каплесборник, срабатывает выходной отсекатель, и бутылки движутся по транспортёру на делительный диск узла укупорки. Здесь тара последовательно проходит зоны установки крышки и укупорки. Затем тара отправляется на участок этикетирования. При появлении тары в зоне работы аппликатора одна этикетка отделяется от подложки, а затем захватывается тарой. В зоне обкатки лейбл разглаживается, и полностью упакованный продукт переходит по транспортеру в зону выхода.

Основные элементы

  • Автомат розлива МД-500ДЛ;
  • Автомат закаточный МЗ-400Е2М;
  • Установка ополаскивания МО-3000Р;
  • Ориентатор колпачков ОК-2000;
  • Линия этикетировки АЭ-5:
  • Транспортер линейный серии ТЛ;
  • Панель управления.

Преимущества

  • Высокоскоростной цикл розлива-укупорки;
  • Быстрое ополаскивание тары;
  • Групповой розлив продукции;
  • Ровная накатка резьбы;
  • Нанесение круговых/ секторных этикеток на упаковку;
  • Надежность конструкции и удобство в эксплуатации.

Универсальность

На данной линии можно осуществлять розлив и упаковку жидких и вязких продуктов в бутылки различного объема. Переналадка может потребовать применения сменной оснастки.

Удобство работы

Линия оснащена системой управления на базе PLC. Ключевые параметры настраиваются при помощи сенсорной панели. В виртуальном меню предусмотрена возможность выполнить пробный запуск каждого узла.

Варианты исполнения

Машина розлива сиропов выпускается в правостороннем исполнении, а также в вариации для розлива в стеклянные бутылки малого объема с колпачками под завальцовку. Кроме того, мы изготавливаем представленную линию с адаптацией к розливу сиропа в пластиковые бутылки различного объема.

Безопасность

Конструктивное исполнение линии соответствует всем требованиям, предъяв-ляемым к промышленному пищевому оборудованию. Все части, с которыми контактирует продукт, изготовлены из нержавеющей стали. Для удобства контроля за состоянием машины установлена светосигнальная колонна.
Отрасль:
  • Пищевое производство
  • Другие отрасли промышленности
МО-3000Р:
Защитное ограждение:Оргстекло
Напряжение питания, В/Гц:220/50
Потребляемая мощность, кВт, не более:2
Габаритные размеры, мм:1750×1400×2150
Вес, не более, кг:1000
Тип:Роторная
МД-500ДЛ:
Тип дозатора:Поршневой
Производительность, шт./час, до:1000
Сопла, шт.:4
Дозировка, мл:1000
Емкость, л:100
Потребляемая мощность, кВт, до:1
Напряжение питания, В/Гц:220/50
Габариты, мм, до:1350х1400х2200
Масса не более, кг:600
МЗ-400Е2М:
Метод укупорки:Накатка резьбы
Погрешность отбраковки, %:±5
Напряжение питания, В/Гц:220/50
Потребляемая мощность, кВт, не более:0,8
Габаритные размеры, мм, не более:1100 х 900 х 1700
Вес, кг, не более:150
ОК-2000:
Ёмкость загрузочного бака, шт.:300
Напряжение питания, В/Гц:220/50
Сила тока, А:3/5
Потребляемая мощность, кВт, не более:0,4
Габаритные размеры, мм:600×600×2500
Вес, кг, не более:100
АЭ-5:
Тип этикетки:Самоклеящаяся
Напряжение, В/Гц:220/50
Потребляемая мощность, кВт:0,6
Габаритные размеры, мм:1600×1300×1300
Вес, не более, кг:150
Скорость раздачи, м/мин:От 3,0 до 10
Минимальная ширина этикетки, мм:70
Минимальная длина этикетки, мм:70
Погрешность нанесения этикетки, мм:±5
Коэффициент шума, дБ:< 70

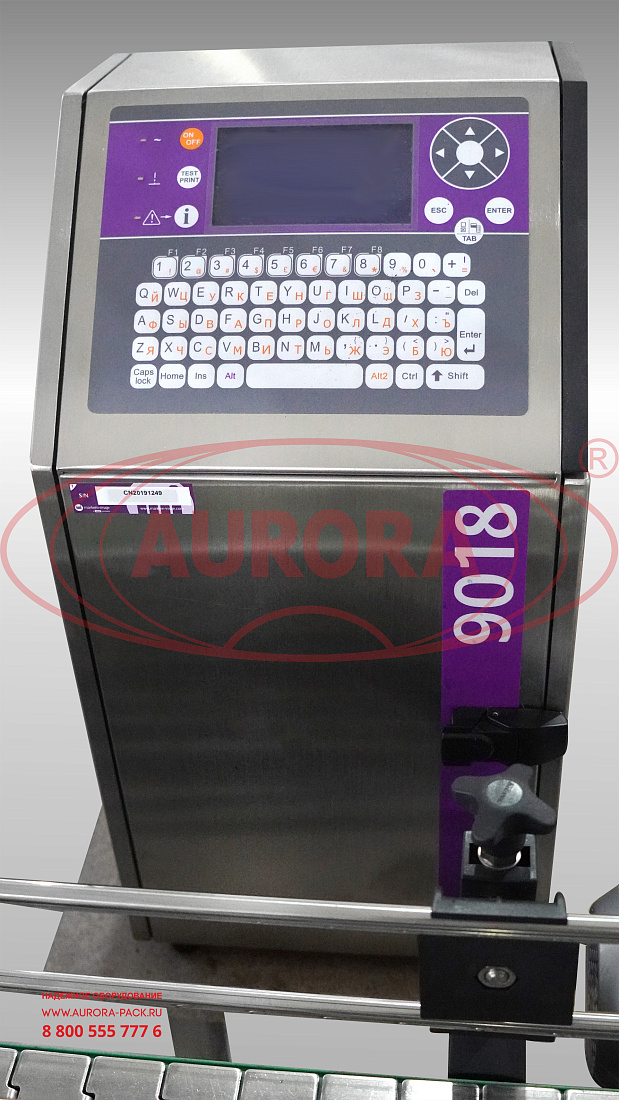

Разрешающая способность печатающей головки:71 dpi
Скорость печати, м/с, до:3

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
