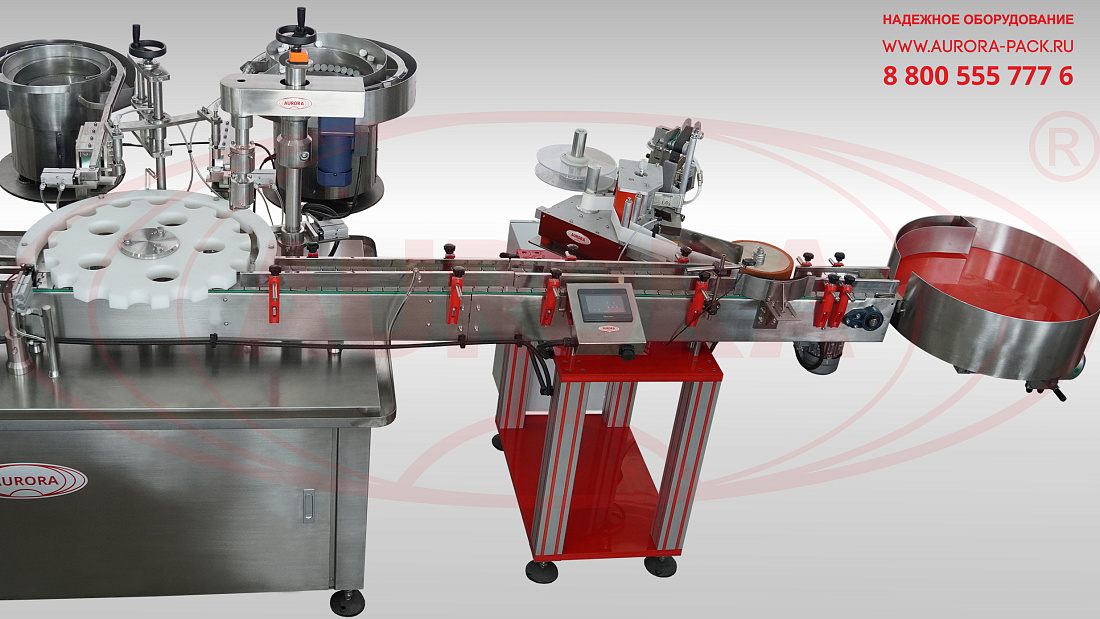

Линия розлива спиртовых растворов в стеклянные флаконы объемом 100 мл «МАСТЕР» во взрывозащищенном исполнении

Описание
Характеристики
Видео
Документация
Вопросы по оборудованию

Вопросы по оборудованию

Остались вопросы? напишите нам

Нажимая на кнопку, Вы даете согласие на обработку персональных данных и соглашаетесь с политикой конфиденциальности.

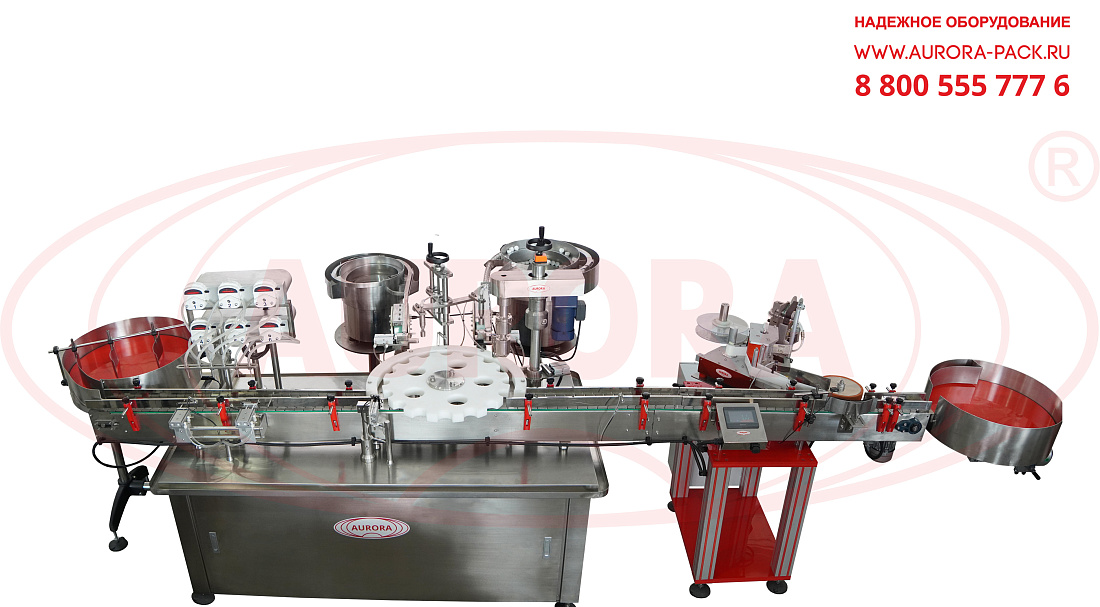

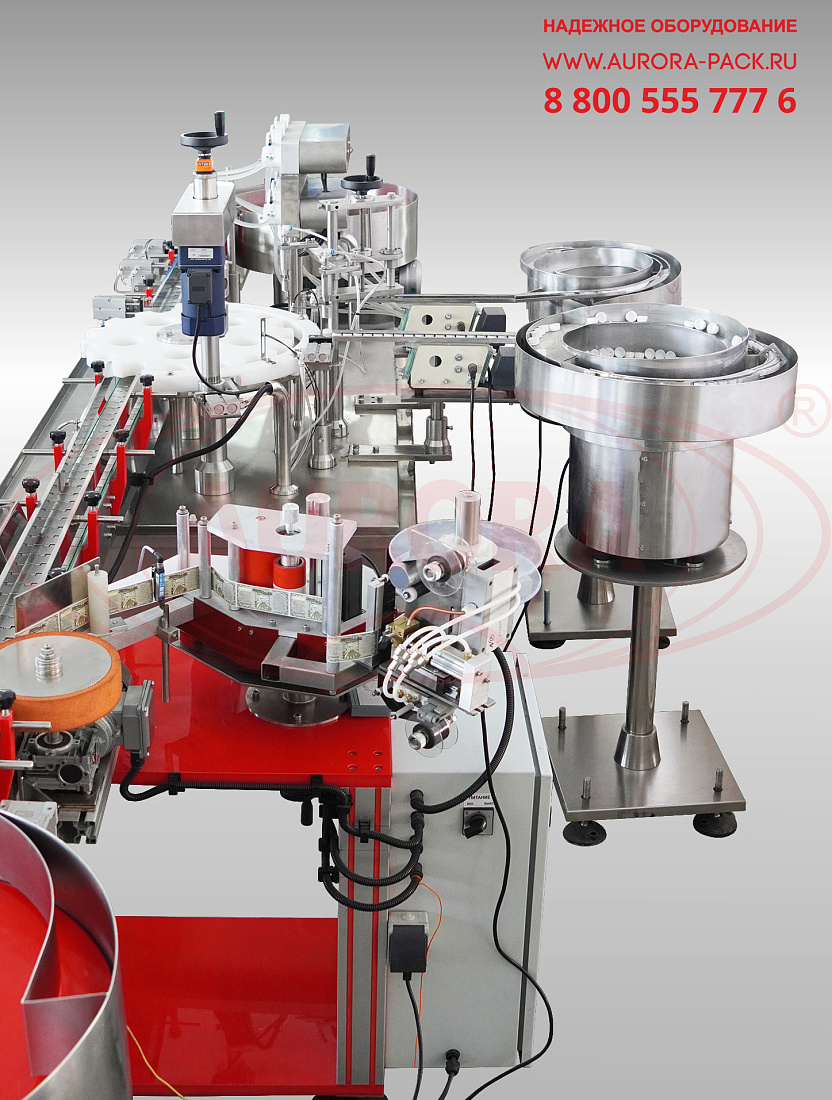

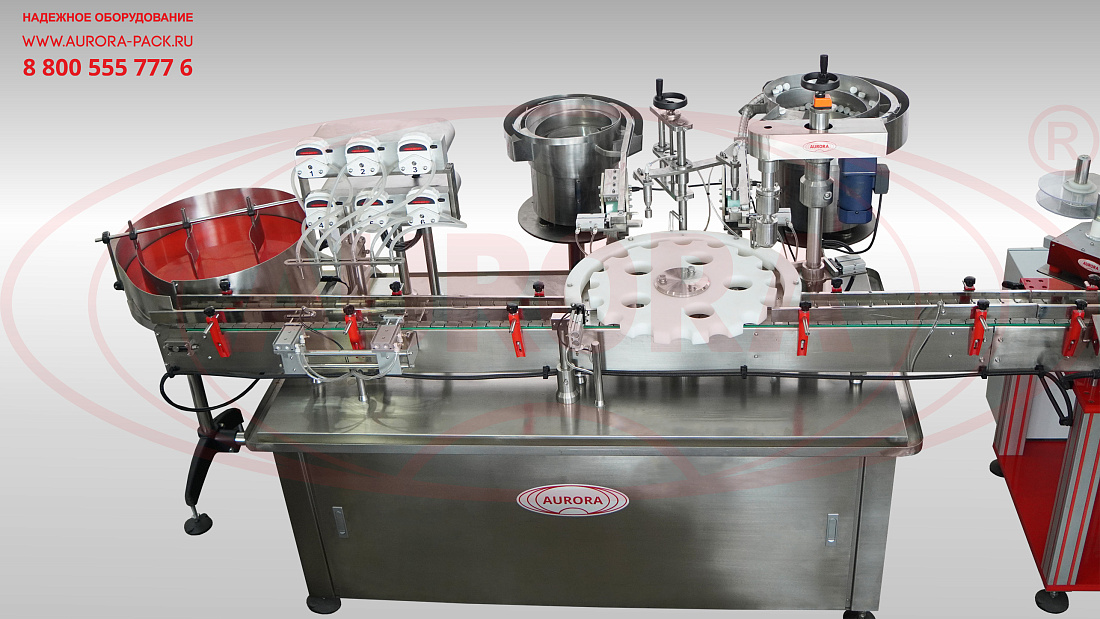

Комплексная линейная машина «МАСТЕР» разработана с учетом всех специфических особенностей розлива спиртосодержащих лекарственных продуктов. Основными функциональными узлами машины являются многоканальный перистальтический дозатор, укупор с двумя ориентаторами для пробок и колпачков, станция этикетирования и поворотный стол для выгрузки тары.

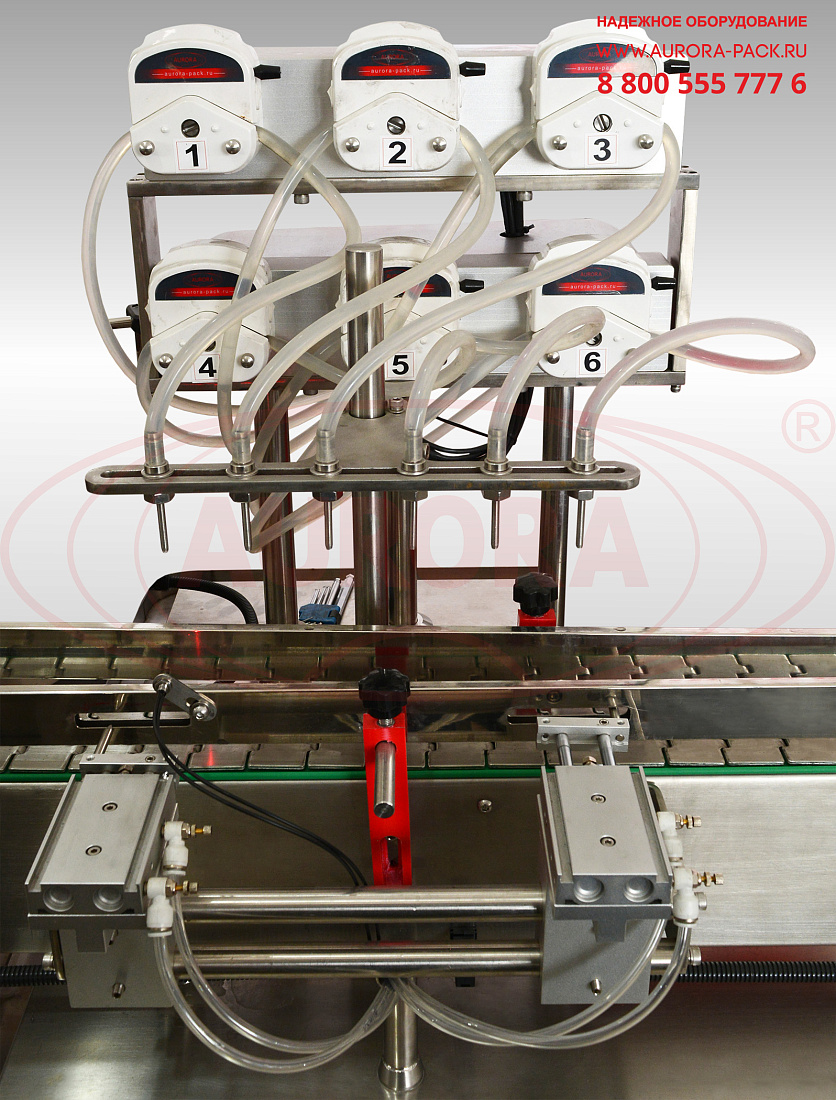

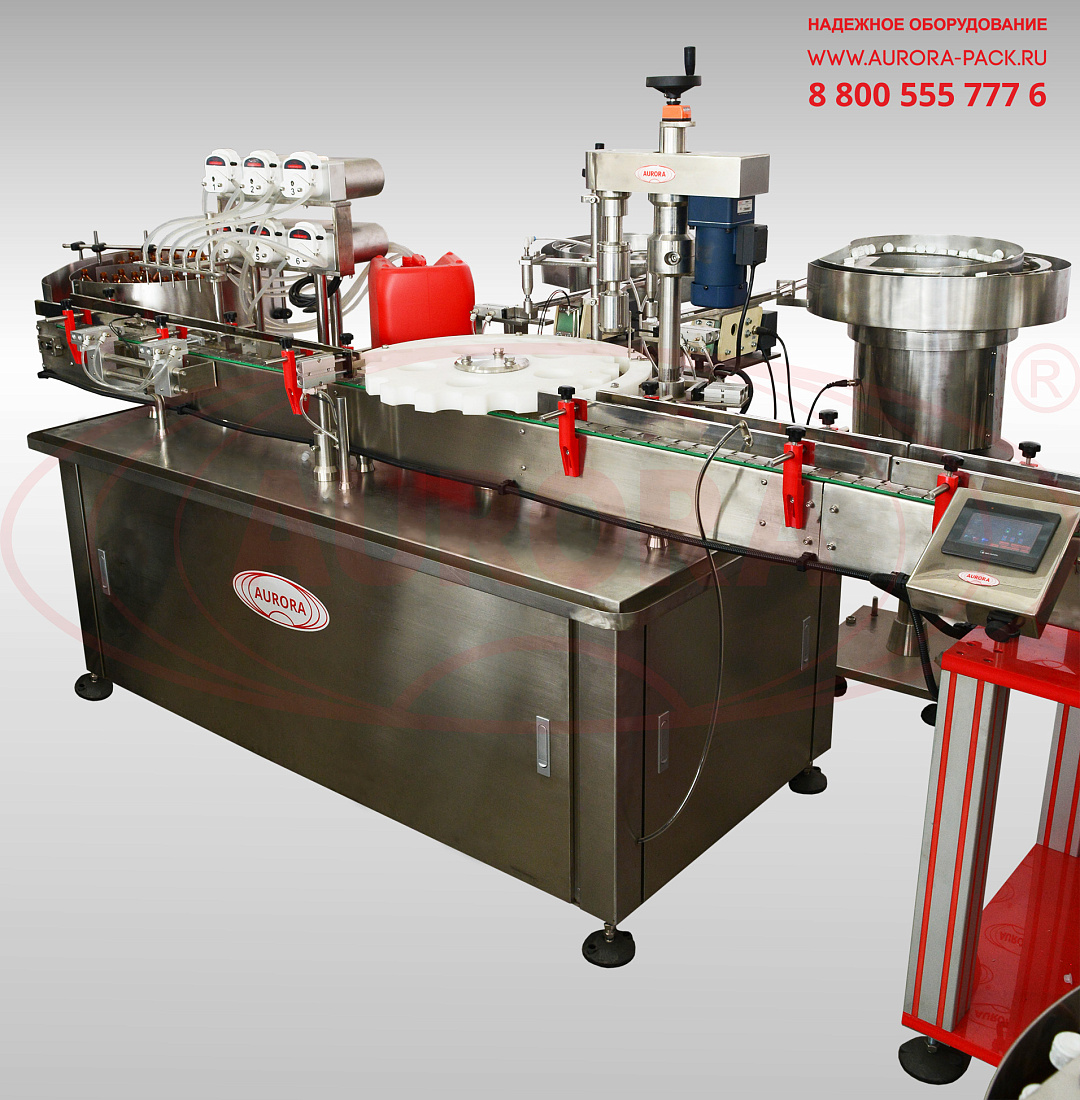

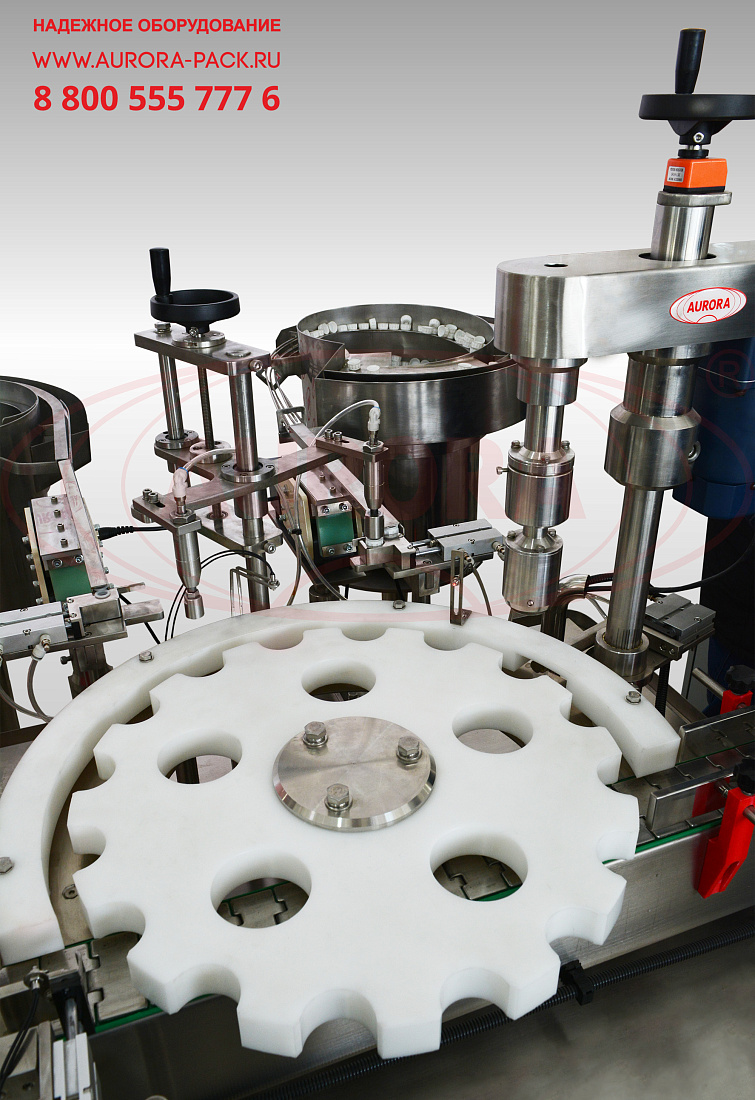

Моноблок МЗ-400ЕД, входящий в состав линии, производит розлив продукта в тару, укупорку флаконов объемом 100 мл с пробками и накидывание колпачков с последующей закруткой. Розлив выполняется шестью дозирующими головками с соплами. Механизм укупорки оснащен делительным диском и комплектом датчиков для определения наличия тары, пробок и колпачков. Станция этикетирования представляет собой отдельный модуль и соединяется с моноблоком при помощи транспортерной системы.

Достоинством оборудования является взрывозащищенное исполнение шкафа с электрокомпонентами (EX), что обеспечивает безопасность работы с легковоспламеняющимися спиртовыми продуктами. Производительность линии зависит от объема используемой тары и особенностей эксплуатации. Данный показатель может развиваться до 2500 шт/час.

Назначение и область применения

Линия предназначена для дозированной подачи жидкого продукта во флаконы, ориентирования пробок и колпачков, забивки пробок, закрутки колпачков на флаконы, а также нанесения самоклеящихся этикеток. Оборудование применяется компаниями фармацевтической, ветеринарной и химической отраслей промышленности, а также производителями БАДов и косметических продуктов.

Принцип работы

Флаконы перемещаются по транспортеру в зону дозирования, где фиксируются отсекателями. Сопла опускаются, и система производит розлив продукта. По завершении розлива тара передвигается далее — на делительный диск в зоне укупорки. Здесь флакон проходит ряд этапов: сначала укупоривается пробкой, затем на него устанавливается колпачок, после чего выполняется финальная закрутка. Наличие флакона на позиции определяет датчик, установленный перед узлом установки пробки. После укупорки флаконы по транспортеру попадают на линию этикетировки и датировки Тара движется по транспортеру к технологической позиции дозирования, датчик тары контролирует подачу флаконов. Производится розлив продукта шестью соплами одновременно.

Основные элементы

  • Моноблок розлива-укупорки «МАСТЕР» МЗ-400ЕД;
  • Линия этикетировки и датировки АЭ-5;
  • Поворотный стол ТДМ-600;
  • Транспортер линейный серии ТЛ;
  • Панель управления.

Преимущества

  • Шестисопельная дозирующая система с отсекателями тары;
  • Двухэтапная укупорка внутренними пробками и внешними колпачками;
  • Точное и ровное нанесение самоклеящихся этикеток;
  • Взрывозащитное исполнение шкафа с электрокомпонентами;
  • Простота и удобство настройки, управления и контроля.

Универсальность

Линия может использоваться для розлива растворов, антисептиков, лосьонов и широкого спектра других продуктов на спиртовой основе. Объем розлива легко регулируется в широком диапазоне.

Удобство работы

Линия оснащена централизованной системой управления с сенсорным экраном. Система укомплектована высокоточным программным обеспечением, позволяющим удобно и легко задавать необходимые параметры работы и следить за ходом реализации процессов.

Варианты исполнения

Оборудование изготавливается в исполнении с 4, 6, 8, 10 и более дозирующими соплами. Узел укупорки может быть изготовлен с адаптацией под закрутку, завальцовку, забивку, укупорку колпачков с насадками. Линия этикетирования может изготавливаться с двумя аппликаторами для лейблинга плоских флаконов с двух сторон.

Безопасность
Степень защиты шкафа с электрокомпонентами – EX, что обеспечивает безопасную эксплуатацию оборудования на промышленных площадках с повышенным риском воспламенения и взрыва.
Отрасль:
  • Косметика
  • Комплексное оснащение фармацевтического производства
  • Пищевое производство
  • Ветеринария
  • Химия
Моноблок розливочно-укупорочный МЗ-400ЕД:
Производительность, шт./ч, до:2500
Материал тары:Стекло/ПЭТ
Количество типоразмеров флаконов, шт.:2
Диаметр горла флаконов, мм:20/18
Объём тары, мл:100
Тип продукта:Спиртовые растворы
Тип дозатора:Перистальтический
Количество насосов дозирования, шт.:6
Погрешность дозирования, %:±3
Укупорка пробки:Забивка
Потребляемая мощность, кВт:4
Напряжение питания, В/Гц:380/50
Давление сжатого воздуха, МПа:0,8-1,0
Степень защиты шкафа с электрокомпонентами:Ех
Габариты, мм:2400×1700×1600
Вес, кг:400

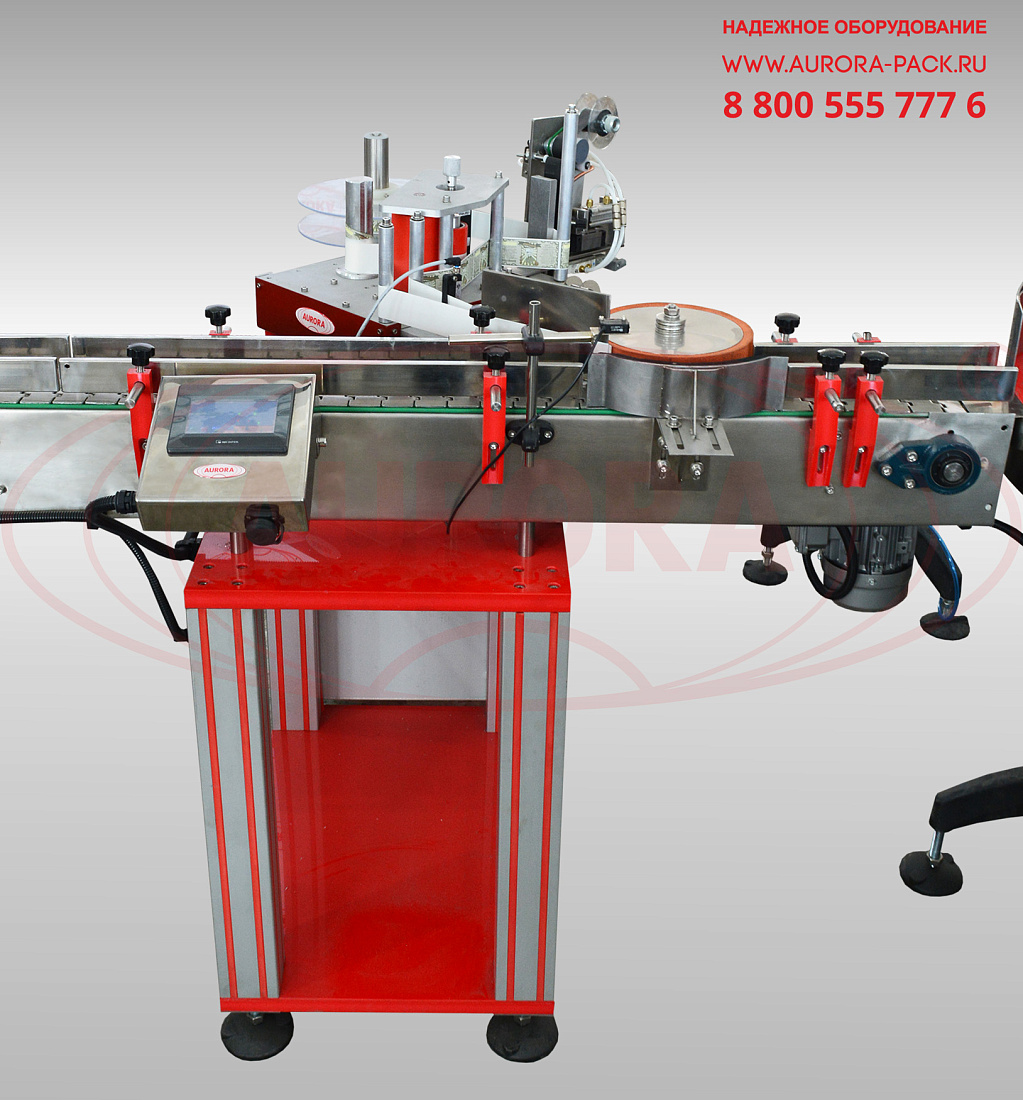

Линия этикетировки и датеровки АЭ-5:
Тип этикетки:Самоклеящаяся
Минимальная ширина этикетки, мм:50
Погрешность нанесения этикетки, мм:±5
Скорость раздачи, м/мин:От 3,0 до 10
Напряжение, В/Гц:220/50
Потребляемая мощность, кВт, до:0,6
Габаритные размеры, мм, не более:1000×1100×1100
Вес, не более, кг:150
Поворотный стол ТДМ-600:
Диаметр вращающегося стола, мм:500
Высота борта, мм:100
Скорость вращения стола, об./мин, до:19
Потребляемая мощность кВт, до:0,37
Напряжение, В/Гц:220/50
Габаритные размеры, мм, не более:600×600×1100
Масса, кг, не более:65

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
