Линия розлива туалетной воды в стеклянные флаконы со спрей-колпачками «МАСТЕР»

Высокотехнологичная полуавтоматическая линия «МАСТЕР» - это профессиональное решение для фасовки парфюмерных жидкостей. Машина адаптирована к розливу духов в стеклянные флаконы и укупорке металлическими колпачками со спрей-дозаторами и декоративными юбками. Линия оснащена двухпоточным транспортером с прямым и обратным потоками движения ленты. Ключевые рабочие операции реализуются на участке с поворотной звездой, которая пошагово перемещает флаконы между узлами розлива, системой укупорки и основным транспортером.
В линии установлен перистальтический дозатор с тремя разливочными соплами. Во флакон сначала подается основная порция продукта, затем выполняется долив недостающего объема, после чего производится откачка излишков жидкости. Привод перистальтического насоса может использоваться с различными головками. В зависимости от используемой трубки и головки привод может обеспечить расход в диапазоне 17 - 4000 мл/мин, при этом дозируемый объем может изменяться в диапазоне от 0,5 до 9999 мл. Для возврата и сбора излишков жидкости предусмотрена вакуумная емкость.
Подача колпачков и декоративных юбок выполняется оператором вручную. После установки колпачка машина производит его выравнивание и завальцовку, а затем осуществляется запрессовка юбки. По обратному транспортеру флаконы переходят в зону выхода. Линия развивает высокую производительность, имеет удобную систему управления и отличается простотой переналадки.

Назначение и область применения

Линия предназначена для дозированной подачи продукта и последующей укупорки тары. Машина применяется на предприятиях, выпускающих парфюмерно-косметическую продукцию: туалетную воду, духи, ароматизированные спреи и другие аналогичные товары.

Принцип работы

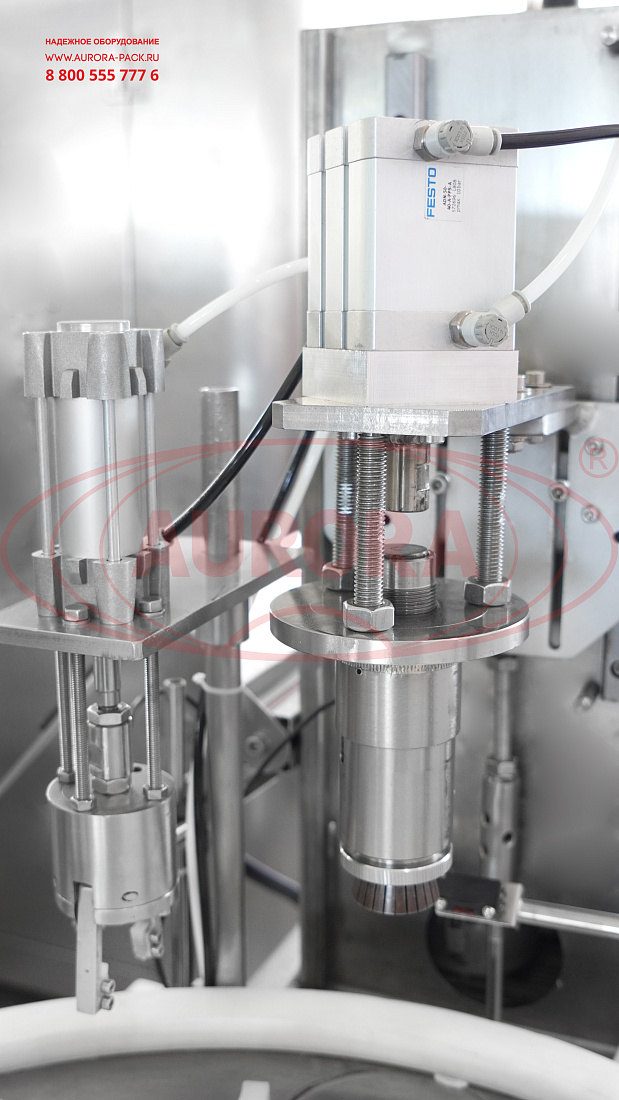

Группу флаконов, в которую будет производиться розлив, оператор помещает на конвейер. Флаконы движутся по транспортеру и попадают в посадочные гнезда поворотной звезды. В технологической зоне дозации два дозирующих сопла последовательно производят розлив. Третьим дозирующим соплом производится откачка лишнего продукта из флакона. После розлива флаконы продолжают движение по поворотной звезде, в процессе которого на них вручную оператором устанавливается колпачок-дозатор. Далее тара попадает в зону укупорки, где происходит выравнивание, а затем обжим (вальцовка) колпачка. Затем на флаконы вручную накидываются декоративные «юбки», которые после устанавливаются при помощи механизма запрессовки. Упакованная тара переходит с поворотной звезды на обратный конвейер и перемещается в зону выхода.

Основные элементы

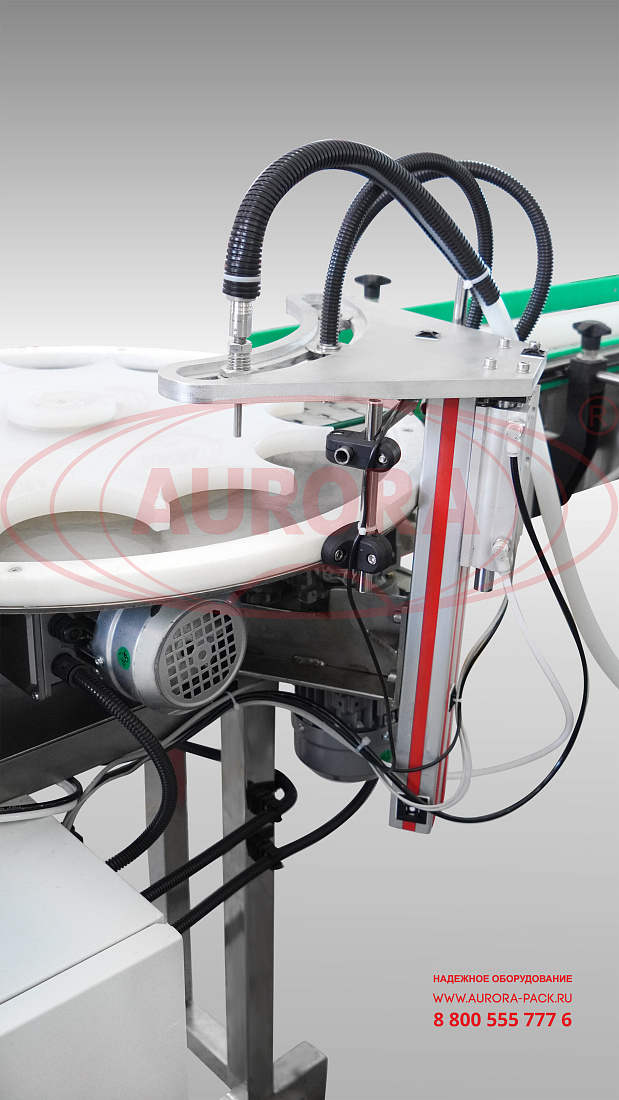

• Дозирующие сопла с системой умного розлива «ASF» с опусканием сопел;

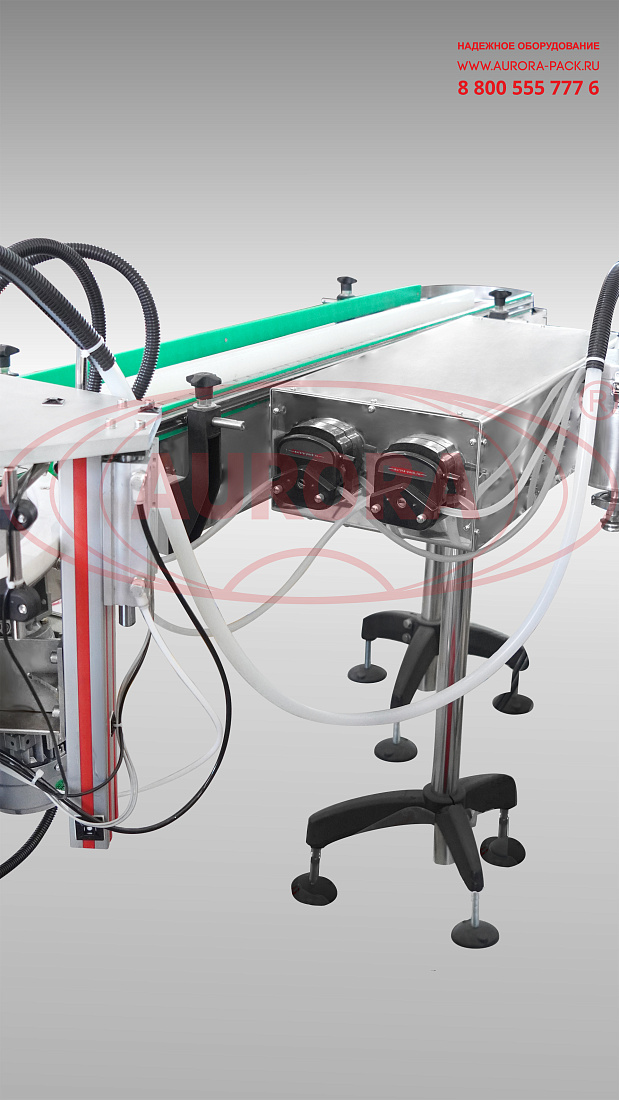

• Перистальтический насос;
• Механизм контроля уровня продукта в таре с вакуумной емкостью (откачка лишней жид-кости);
• Механизм выравнивания спрей-колпачка МЗ- 400 УЛ;
• Механизм запресовки декоративной юбки МЗ-400 УЛ;
• Светосигнальная колонна;
• Сенсорная панель управления;
• Входной транспортер;
• Выходной транспортер.

Преимущества

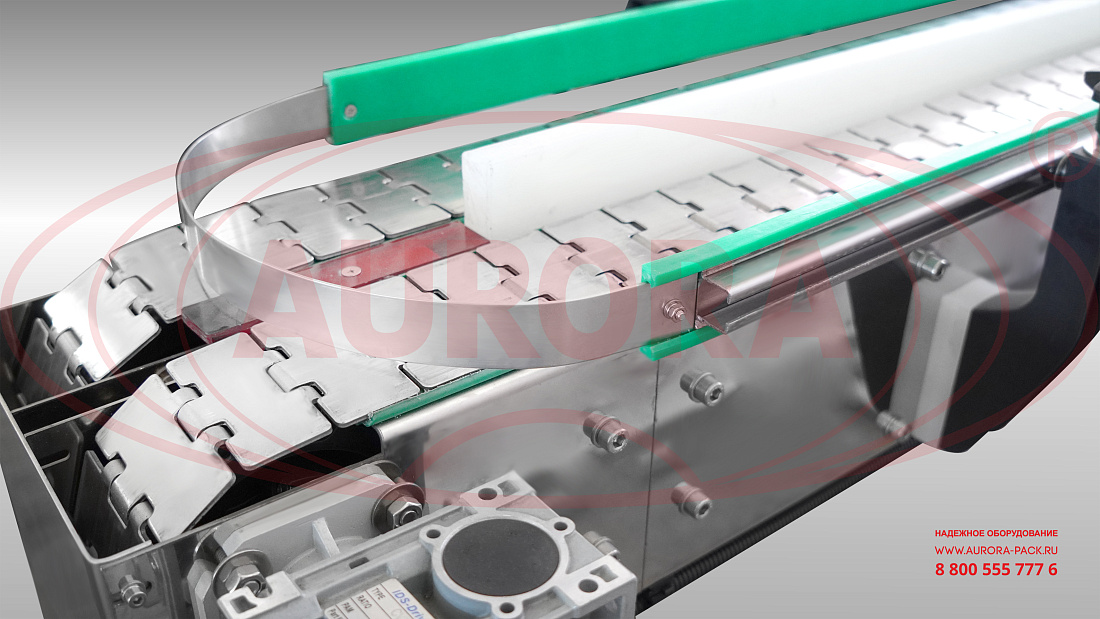

• Двухпоточное исполнение конвейерной системы, обеспечивающее одновременную подачу и выгрузку тары;
• Деликатный налив жидкости в два этапа и откачка излишков для достижения точности объема;

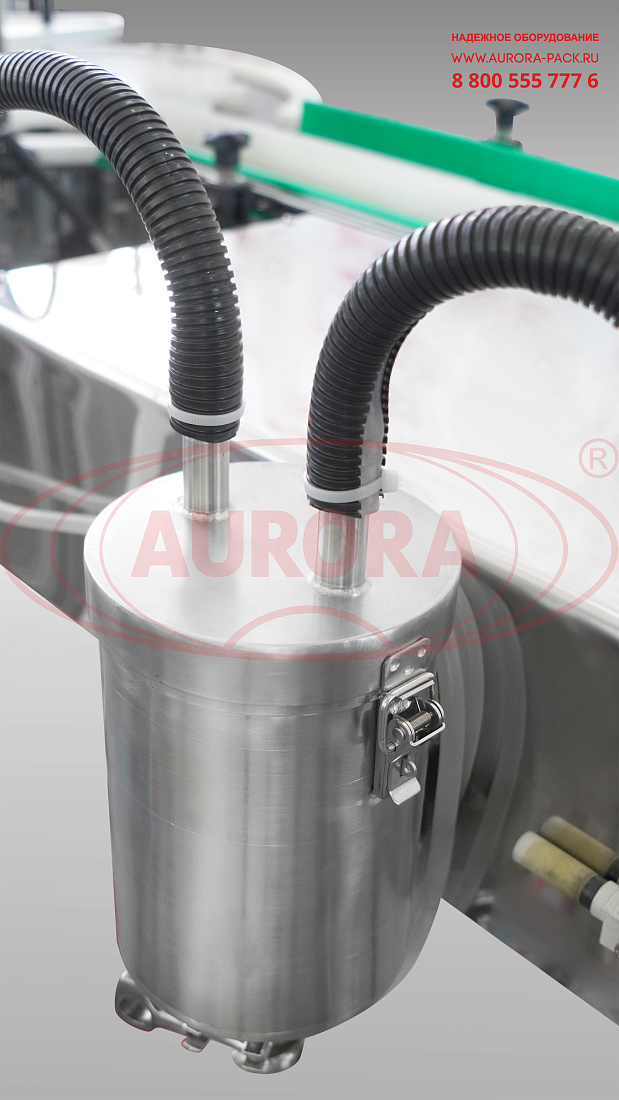

• Наличие ваккумной емкости для сбора лишнего продукта;
• Высокоточная система укупорки с устройством предварительного выравнивания колпачка;
• Плотная усадка декоративной юбки методом запрессовки;
• Дружественный интерфейс управления.

Универсальность

Линия может применяться для розлива духов во флаконы квадратной, круглой, цилиндрической и нестандартной формы. Для переналадки потребуется замена оснастки, которую, при необходимости, мы изготовим дополнительно под конкретный тип тары.

Удобство работы

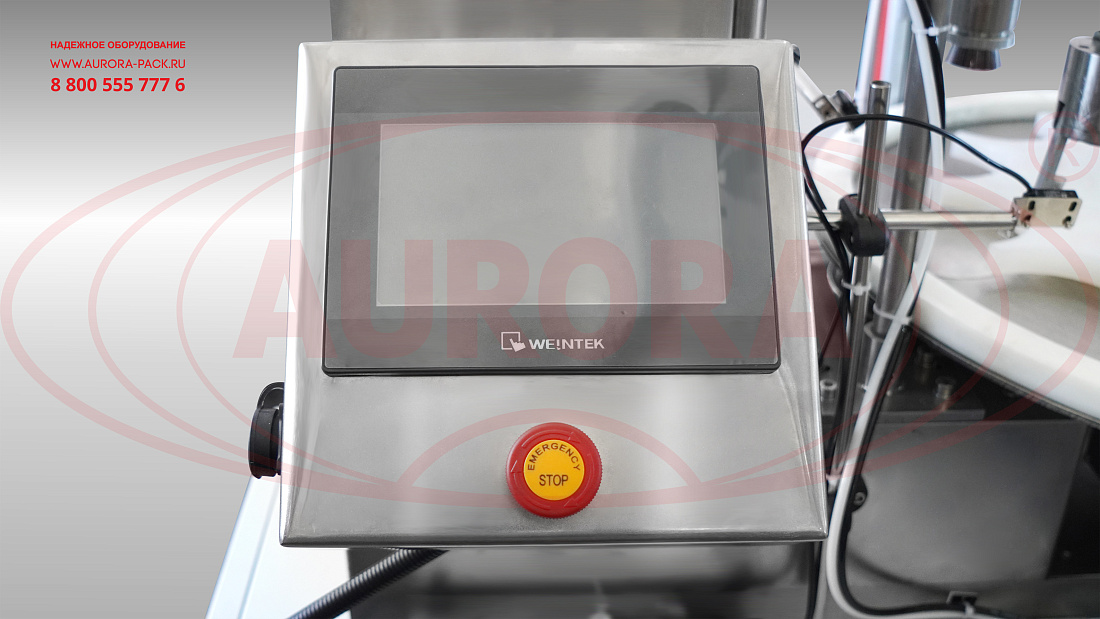

Настройка параметров работы линии осуществляется при помощи сенсорной панели управления. В меню устройства есть отдельные режимы для проверки работоспособности всех составляющих элементов моноблока, а также возможность регулировки параметров дозации, работы механизмов укупорки и движения транспортерной ленты.

Варианты исполнения

Данная линия может быть дополнена системами ориентирования и подачи металлических колпачков и декоративных юбок, что позволит обеспечить полную автоматизацию всех процессов.

Безопасность

Машина оснащена высокоточными датчиками, которые обеспечивают стабильное и своевременное срабатывание отдельных устройств и механизмов на пути следования тары. Так, при отсутствии флакона на позиции розлива подача продукта не производится. В экстренных случаях линия может быть быстро остановлена нажатием кнопки «Аварийный стоп».
