Универсальная линия розлива, выполненная в концепции «2-в-1» - отличное решение для компаний, выпускающих несколько видов продукции в разноформатных флаконах. Линия может переналаживаться на работу с цилиндрической тарой и емкостями с плоскими поверхностями, что позволяет использовать ее для упаковки продуктов из разных линеек.

Система «умного» розлива с функцией сдвига сопел обеспечивает наполнение целой группы флаконов с высокой точностью и без вспенивания. Двухпоточная станция укупорки адаптирована к закрутке колпачков с различными насадками — триггерами, дозаторами, распылителями. Гибкая архитектура узла этикетирования позволяет переналаживать его для нанесения двух противоположных этикеток на плоскую тару или одной круговой на цилиндрический флакон.

Назначение и область применения

Линия предназначена для группового розлива продукта в несколько видов тары, укупорки колпачками с насадками и этикетировки самоклеящимися этикетками. Модель оптимальна для компаний, выпускающих дезинфицирующие средства (спиртовые антисептики, санитайзеры), моющие средства, товары агрохимии, продукты автохимии и автокосметики.

Принцип работы

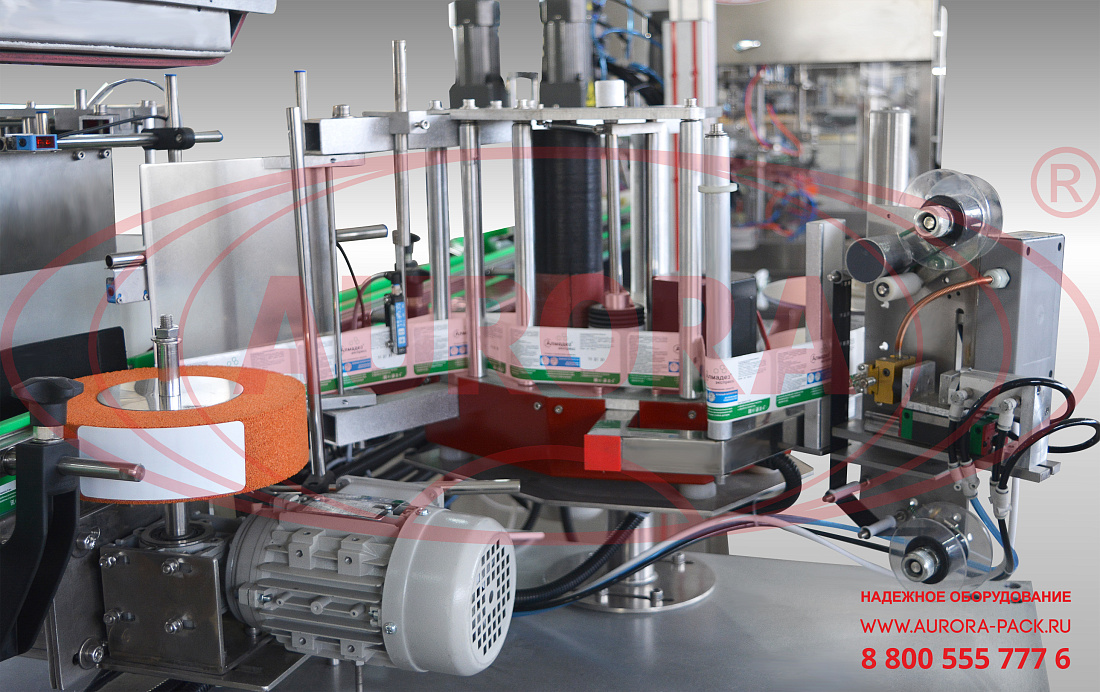

Тара помещается на транспортер, по которому поступает в технологическую зону дозирования. Группа из восьми первых флаконов фиксируется под соплами при помощи отсекателей. Далее прижим зажимает горлышки флаконов, задвигается каплесборник, сопла (8 шт.) с выходными клапанами опускаются, и автомат дозирует продукт в нечетные флаконы. По окончанию процесса сопла поднимаются и сдвигаются на четные флаконы, после чего наполняют их продуктом. По завершению цикла дозирования сопла поднимаются, прижим задвигается, выдвигается каплесборник. Далее срабатывает выходной отсекатель, и флаконы двигаются по транспортёру в зону укупорки. Во время перемещения тары оператор устанавливает на каждый флакон колпачок с насадкой и насаживает его на резьбу. На входе в зону укупорки установлен делитель, при помощи которого тара распределяется на два потока. На каждом из потоков установлена укупорочная головка, которая осуществляет закрутку колпачков с заданным моментом. Укупоренные флаконы поступают в зону этикетирования. В зависимости от типа тары (плоская или цилиндрическая) выполняется нанесение сразу двух лейблов или одной круговой этикетки. Предварительно на этикетку проставляется дата при помощи датировщика. Далее тара поступает на стол приема.

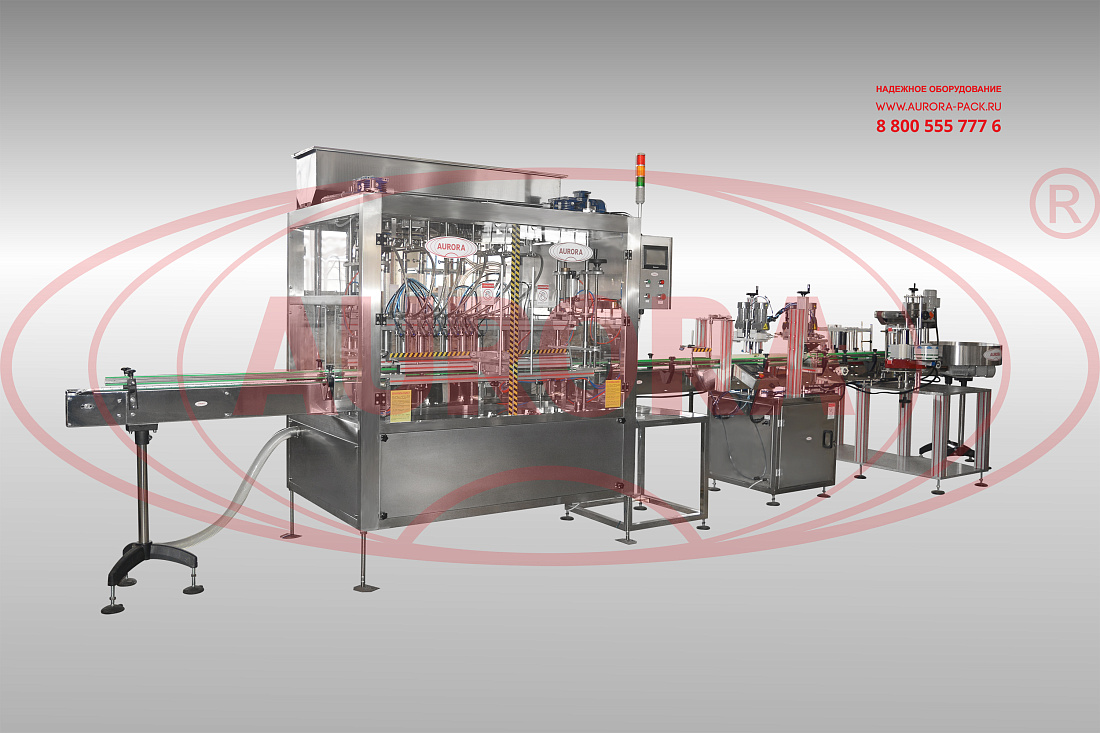

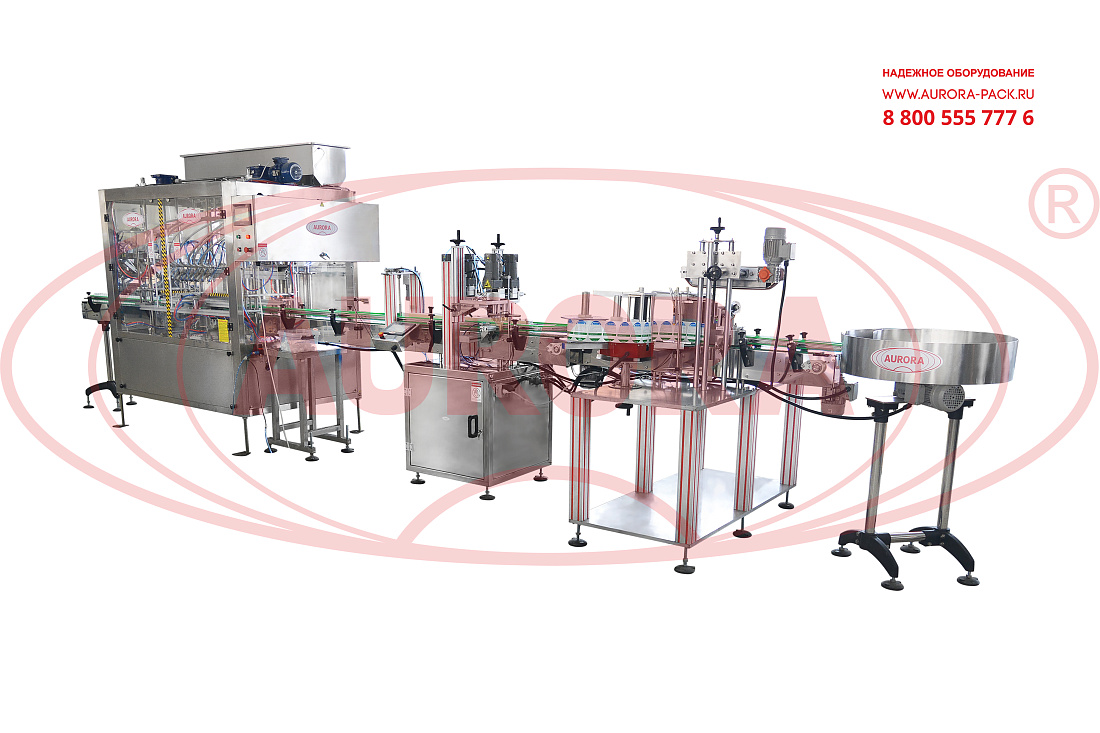

Основные элементы

  • Автоматический блок розлива БР-100;
  • Автоматический укупор МЗ-400Е2Л;
  • Линия этикетировки и датеровки АЭ-5;
  • Стол дисковый накопительный ТДМ-600;

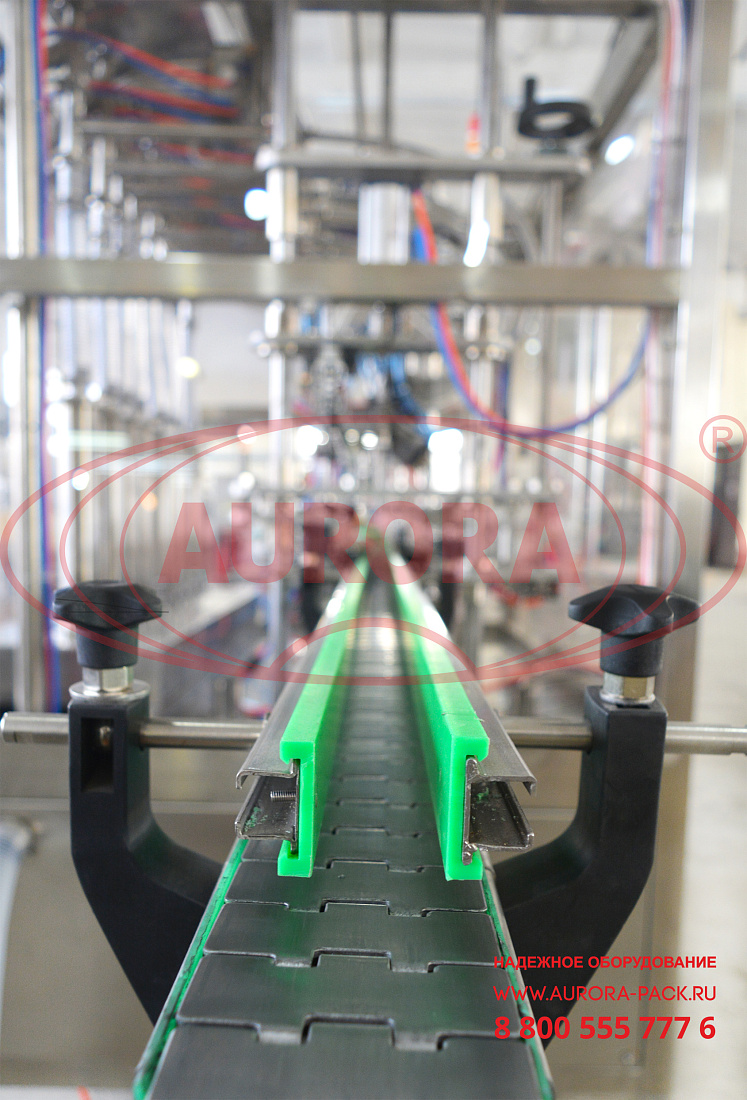

  • Транспортер;
  • Панель управления.

Преимущества

  • Прецизионная точность дозирования за счет системы налива на базе сервоприводов;

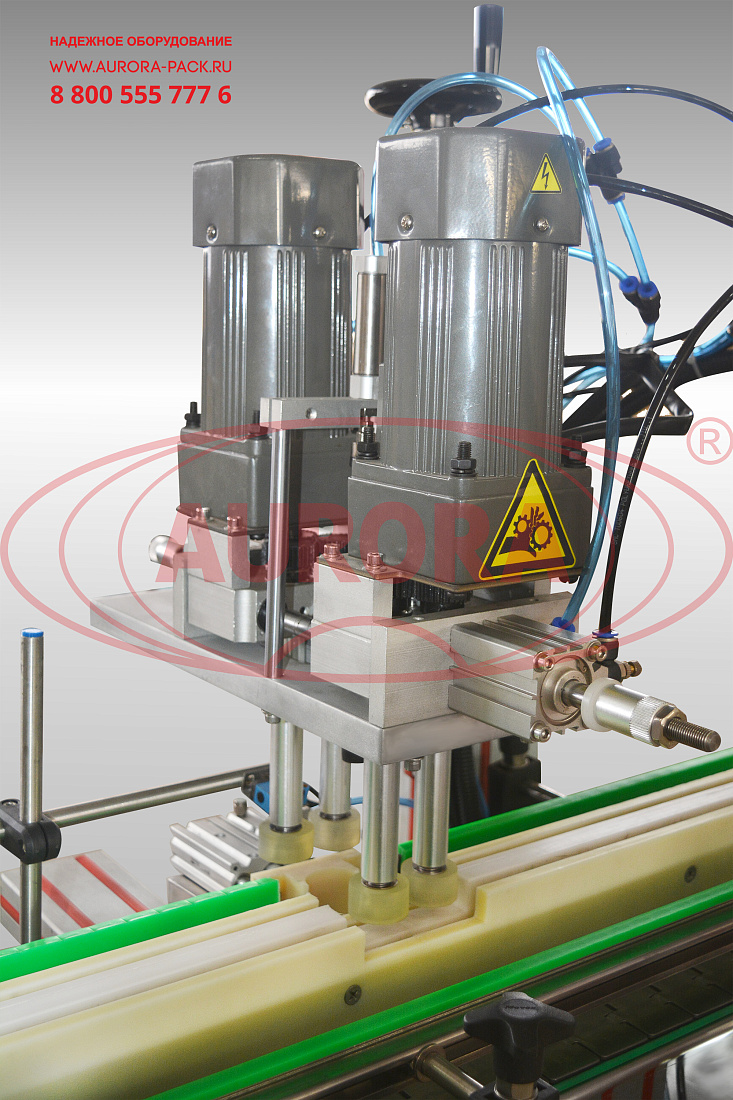

  • Одновременная укупорка двух флаконов на параллельных потоках;
  • Возможность нанесения фронтальной, задней или круговой этикетки;
  • Система управления на базе PLC;
  • Простота эксплуатации и обслуживания.

Универсальность

Простота переналадки позволяет легко и быстро переадаптировать линию к работе с другими типами флаконов и колпачков.

Удобство работы

Линия оснащена эргономичными элементами механической настройки узлов и панелью оператора с цветным сенсорным экраном. Выбранные режимы работы запоминаются, и при последующем запуске не требуется перенастраивать оборудование.

Варианты исполнения

Данная линия изготавливается в исполнении с ориентатором и системой подачи колпачков. Опционально производится комплектация станцией предварительной сборки двухкомпонентных колпачков.

Безопасность

Закрытое исполнение дозатора исключает попадание частиц продукта или вредных паров за пределы зоны розлива.


Отрасль:
  • Косметика
  • Химия
  • Другие отрасли промышленности
Производительность, шт/час, до:4000
Напряжение, В/Гц:220/50
Потребляемая мощность, кВт:4
Габаритные размеры, мм:5000×1900×2300
Вес, кг:1100
Тип дозатора:Поршневой
Количество сопел розлива, шт:8
Диапазон дозирования, мл:30-500
Погрешность дозирования:±5%
Объём накопительной ёмкости, л:100
Тип транспортера:Однолинейный
Ширина транспортерной ленты, мм:82,5
Тип этикетки:Самоклеящаяся
Тип укупорки:Закрутка с заданным моментом
Количество укупорочных голов, шт.:2
Погрешность отбраковки, %:±5

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
