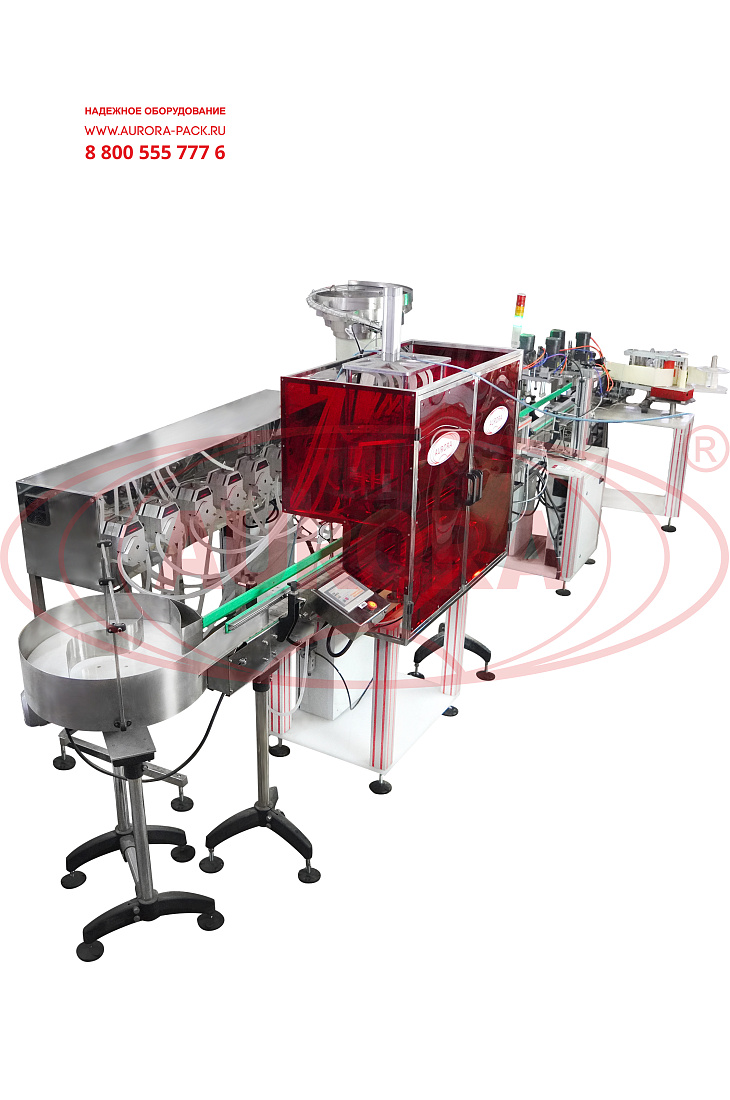

Автоматическая линия «МАСТЕР» для розлива антисептических средств в цилиндрические ПНД-бутылки представляет собой комплексную упаковочную установку, в состав которой включены системы розлива, укупорки и этикетирования. Фасовка продукта выполняется высокоточным перистальтическим дозатором с 8-ю соплами. Розлив реализуется в группу из 8 бутылок. Система опускающихся сопел обеспечивает равномерное наполнение тары со дна без вспенивания и других нежелательных эффектов.

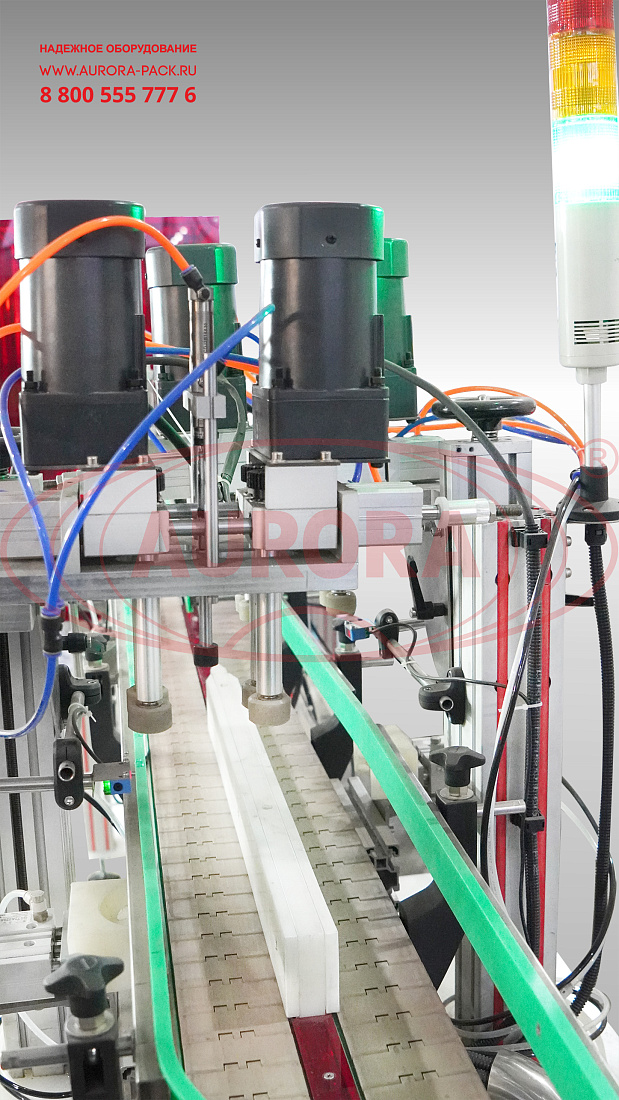

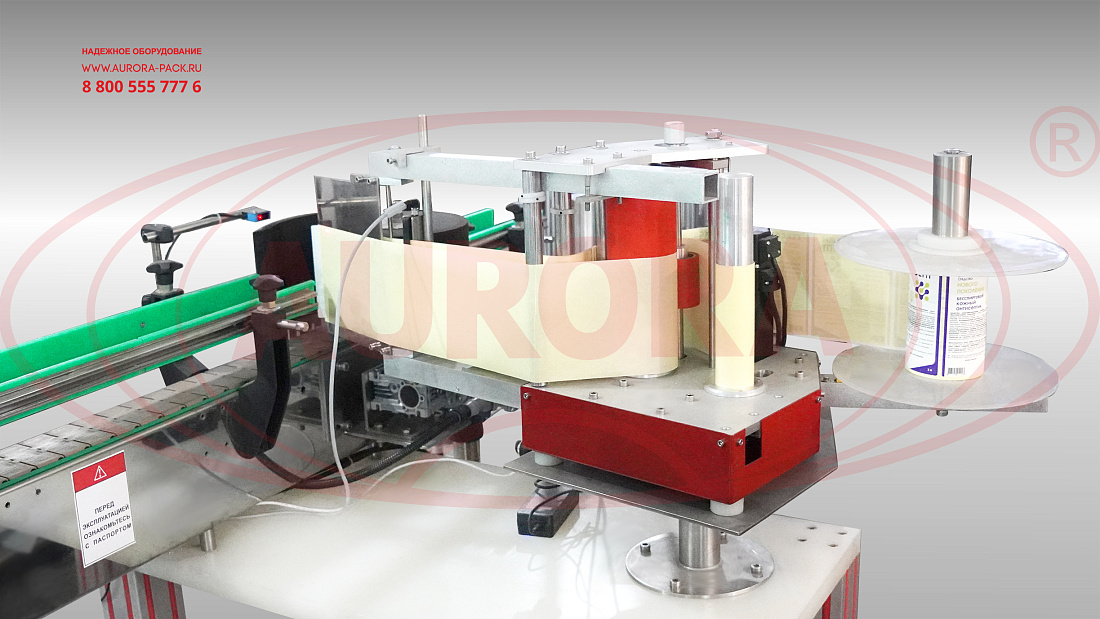

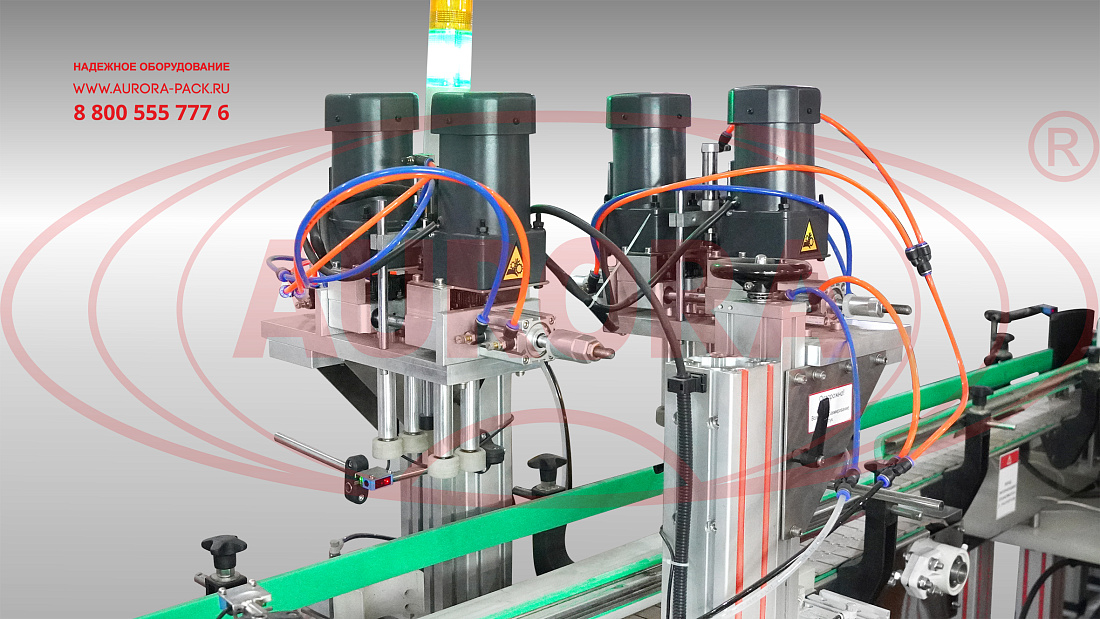

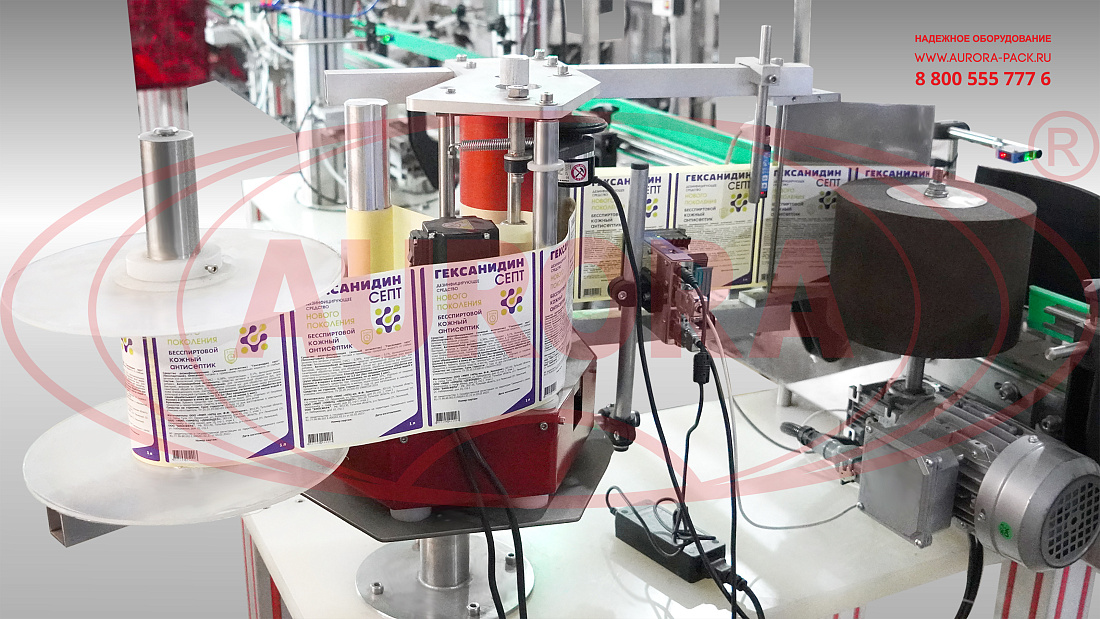

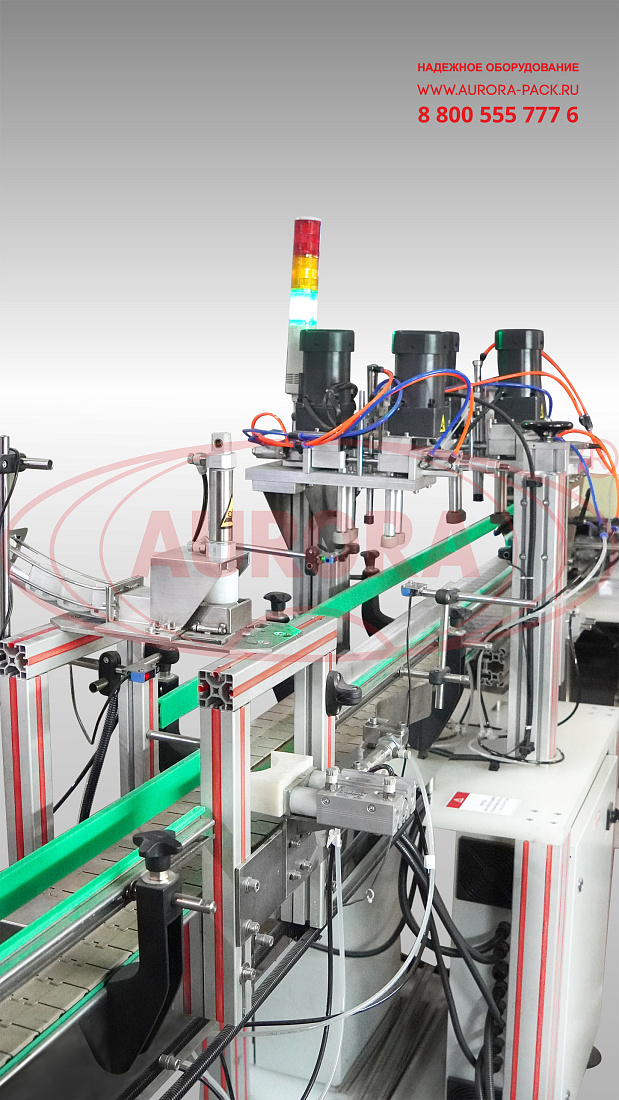

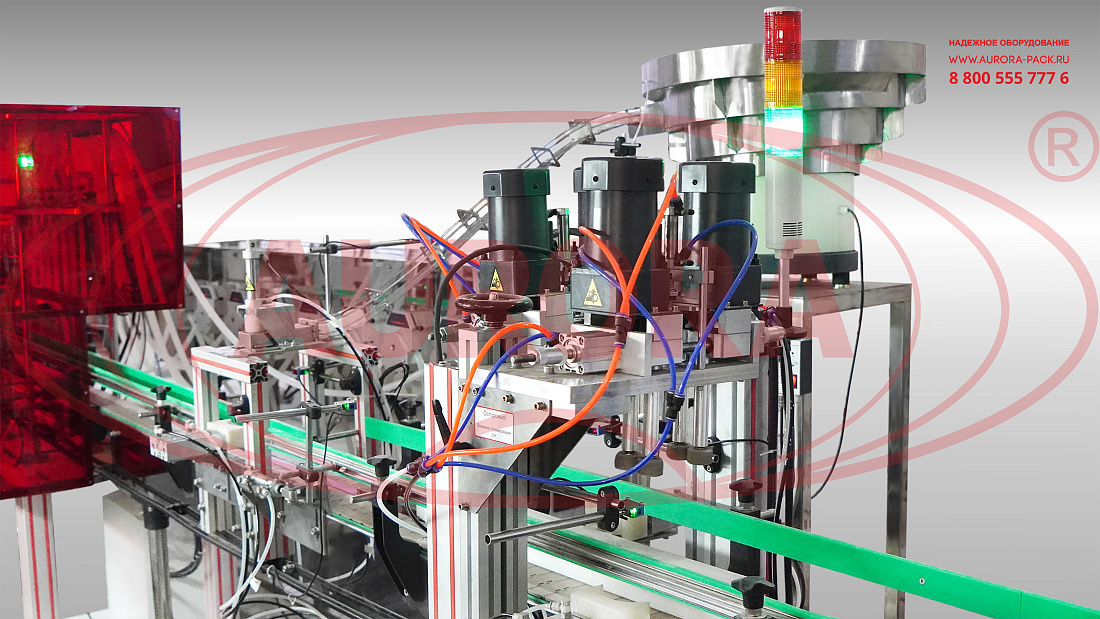

Линия выполнена с двухпоточной станцией укупорки, что позволяет достигать более высокой производительности. На каждом потоке установлена одна укупорочная головка, которая автоматически опускается при появлении тары на позиции. Зона укупорки оснащена системой ориентирования, забивки и подачи крышек. Этикетировочная станция представлена аппликатором для нанесения круговых самоклеящихся этикеток и участком обкатки.

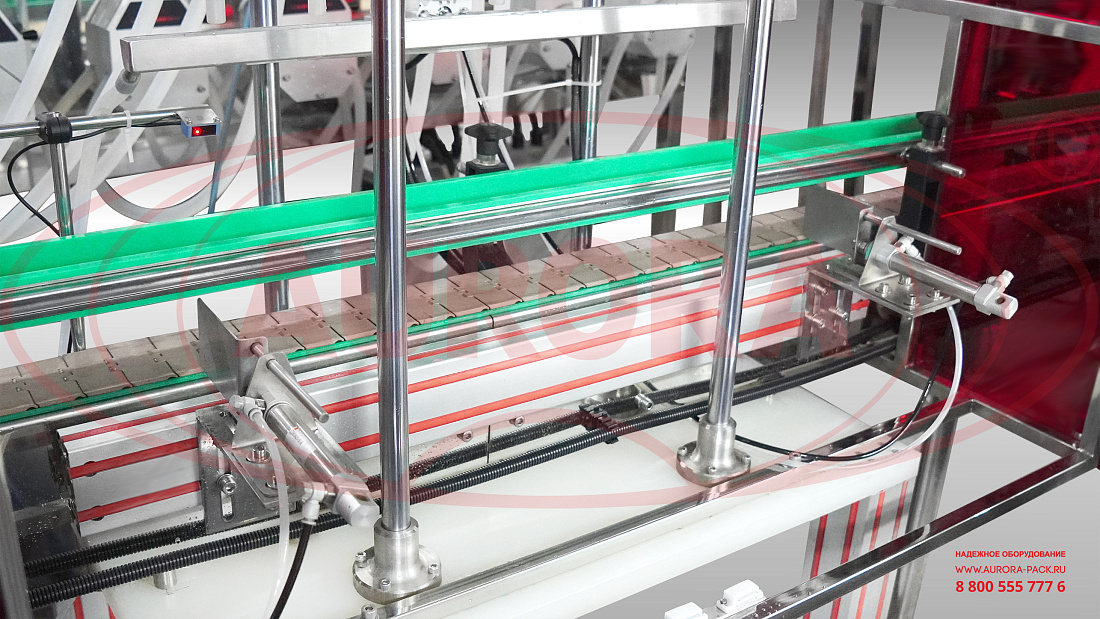

Все узлы линии объединены пластинчатым транспортером, который оснащен направляющими для разъединения потоков при входе в зону укупорки и соединения в единый поток при выходе с данного участка. Линия дополнена удобной системой контроля состояния оборудования с функцией светового оповещения. Управление параметрами реализуется при помощи сенсорной панели оператора.

Назначение и область применения

Линия предназначена для розлива жидких и слабовязких продуктов в пластиковые бутылки, укупорки закручивающимися крышками и этикетирования лейблами на самоклеящейся основе. Оборудование подходит для предприятий, выпускающих безспиртовые антисептики, санитайзеры и дезинфицирующие средства на базе ЧАСов, хлоргексидина и других компонентов. Установка также может применяться для розлива и упаковки лекарственных препаратов, косметики и химической продукции.

Принцип работы

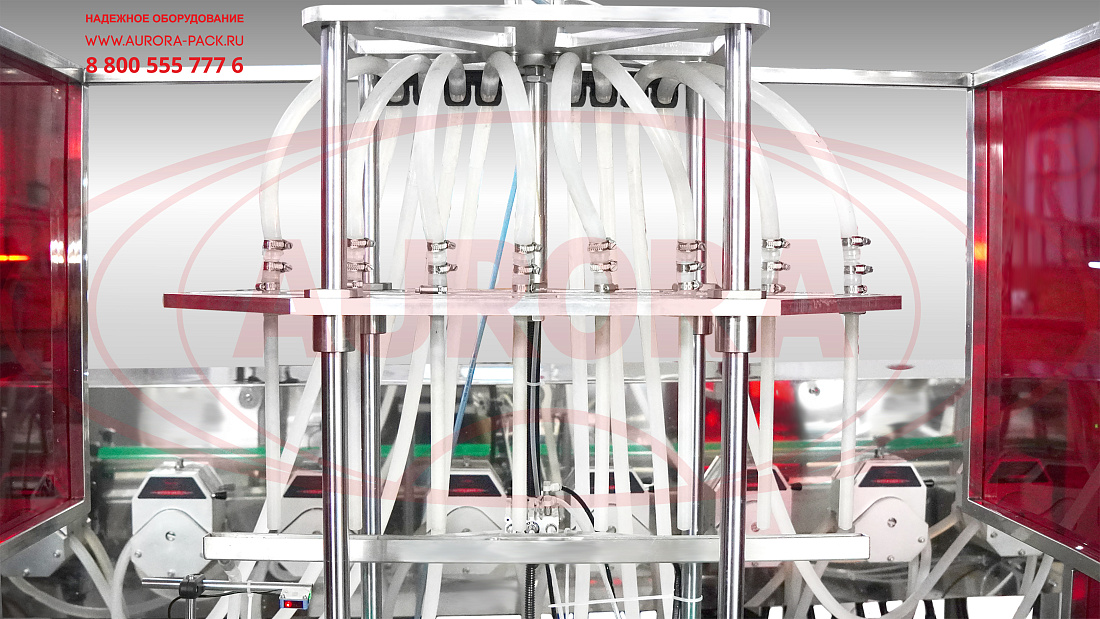

Тара, предварительно установленная на поворотный выходной стол, перемещается в зону дозирования. Первые 8 флаконов отделяются от потока отсекателями и фиксируются в статичном положении под соплами. Дозирующие сопла опускаются, и продукт поступает в тару в заданном объеме. По окончанию процесса отсекатели высвобождают тару, и бутылки переходят на следующий участок. Колпачок из вибробазы по каналу подвода перемещается в узел забивки, после чего подается на тару при помощи головки забивщика. Далее тара разделяется на потоки, на каждом из которых выполняется закрутка крышек четырехроликовыми опускающимися головками. На выходе из зоны укупорки потоки соединяются в единый, и бутылки отправляются в зону этикетирования. Датчик фиксирует появление тары, подает соответствующий сигнал на привод аппликатора, и одна этикетка подается на тару. Сразу после аппликации производится обкатка лейбла, после чего упакованная ПНД-бутылка выгружается оператором или переходит на следующий этап.

Основные элементы

• Линейный перистальтический дозатор МДП-200Л;
• Автоматический укупор МЗ-400Е2Л;

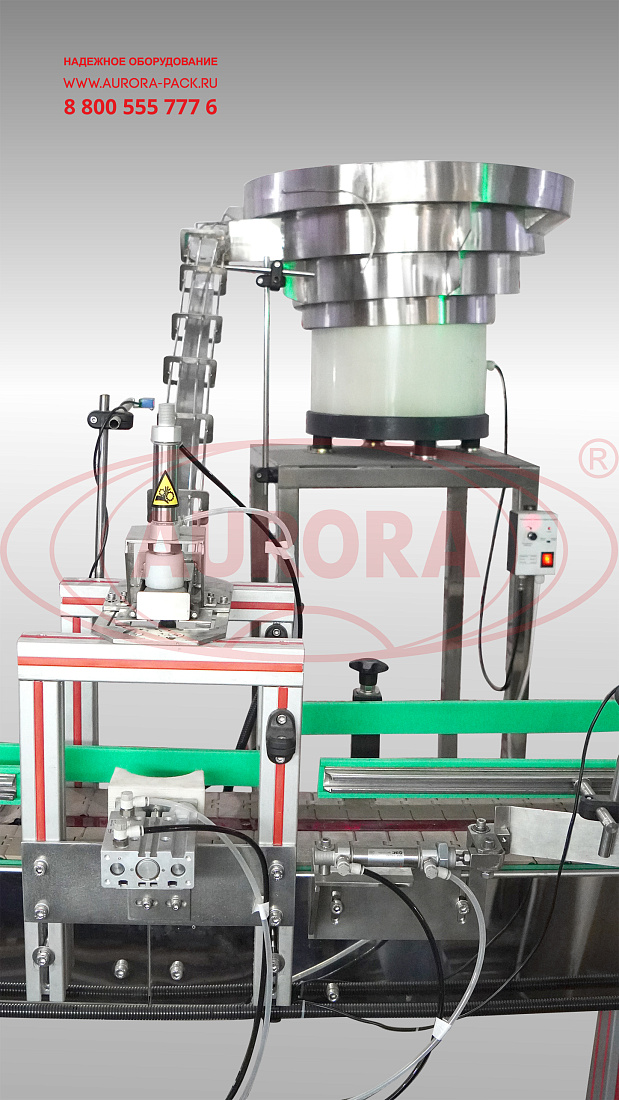

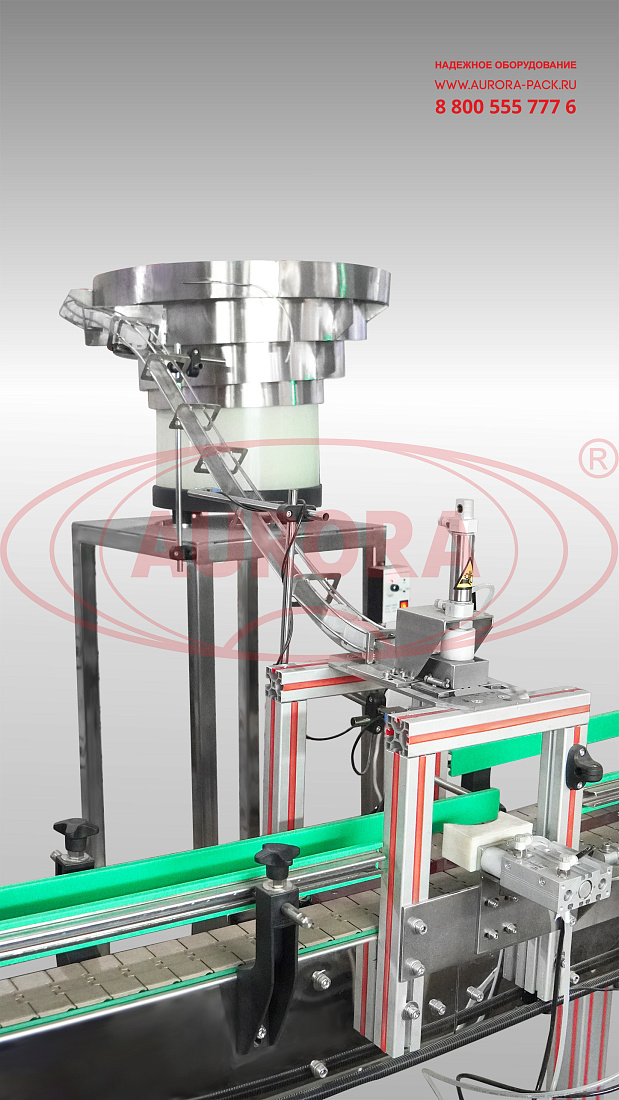

• Ориентатор колпачков с системой забивки ОК-2000;
• Линия этикетирования АЭ-5;
• Подающий стол ТДМ-600.

Преимущества

• Высокая производительность;
• Закрытая зона дозирования с 8 перекачивающими головками;
• Двухпоточное исполнение укупорочного участка;
• Автоматическое ориентирование крышек;
• Аккуратная аппликация этикеток и плотная обкатка;
• Широкие возможности настройки рабочих программ.

Универсальность

При использовании данного оборудования допускается переналадка на флаконы, бутылки и другую цилиндрическую тару различного формата и объема.

Удобство работы

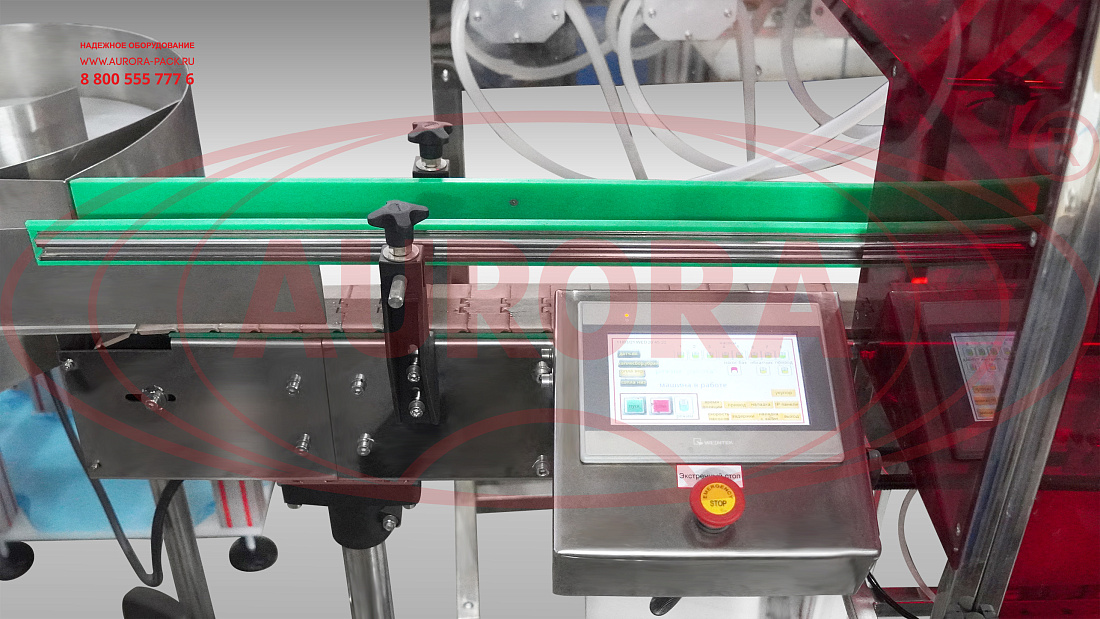

Машина для розлива антисептиков имеет прогрессивный управленческий интерфейс с простым и доступным меню. Панель управления, выполненная на базе PLC, оснащена экраном touch screen, благодаря чему настройка параметров выполняется еще более легко и удобно.

Варианты исполнения

В комплектацию данной линии могут быть включены дополнительные установки: маркировочное оборудование, станция для упаковки группы бутылок в транспортировочную термопленку, ориентатор тары и другие. Количество сопел, потоков укупорочного узла, аппликаторов этикеток может изменяться по индивидуальному запросу.

Безопасность

При надлежащей эксплуатации линии и соблюдении соответствующей техники безопасности использование оборудования не несет рисков для персонала и окружающей среды.
