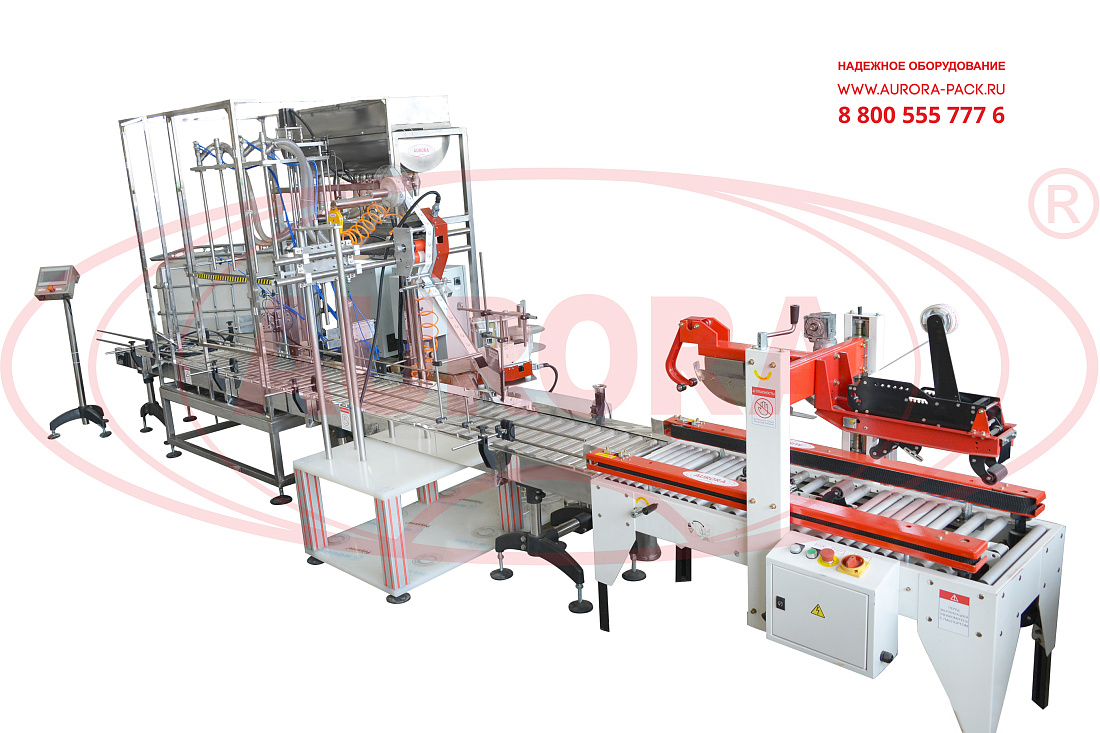

Линия розлива, укупорки и этикетировки реагентов для гематологических анализаторов

Специализированная фасовочно-упаковочная линия предназначена для реализации всех операций цикла упаковки реагентов и других расходных материалов для гематологических анализаторов. Линия адаптирована к розливу жидких и слабовязких продуктов в ПЭТ-бутыли и канистры объемом 5-20 литров, предварительно интегрированные в картонные коробки.

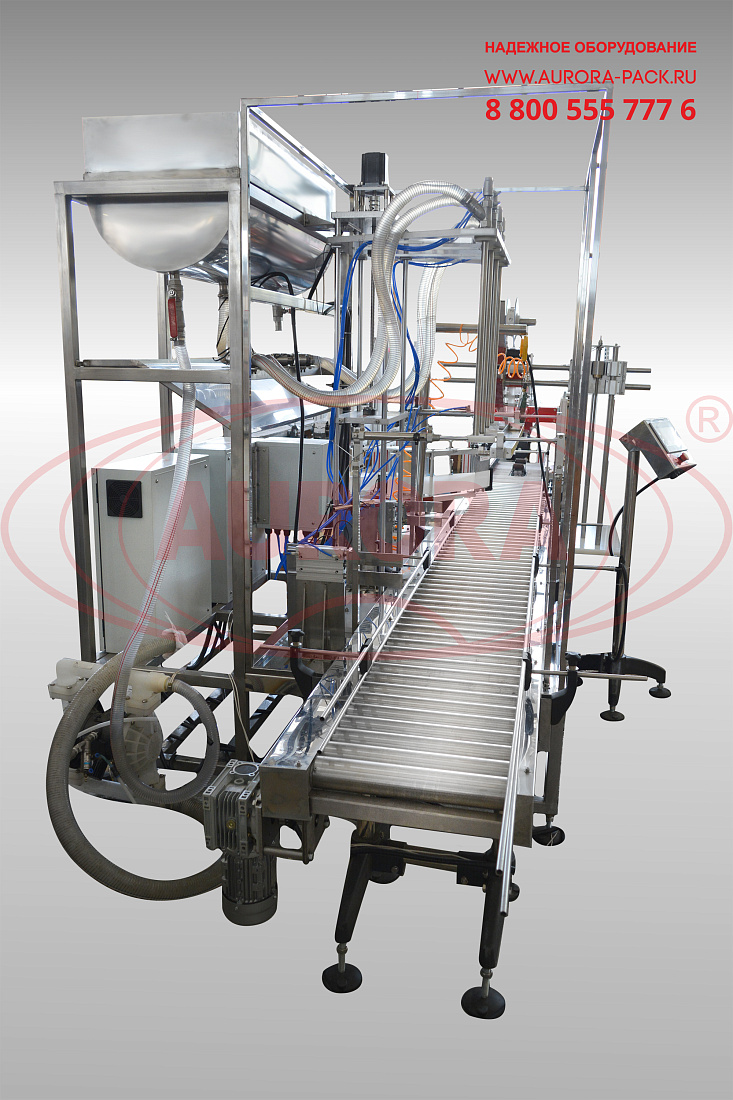

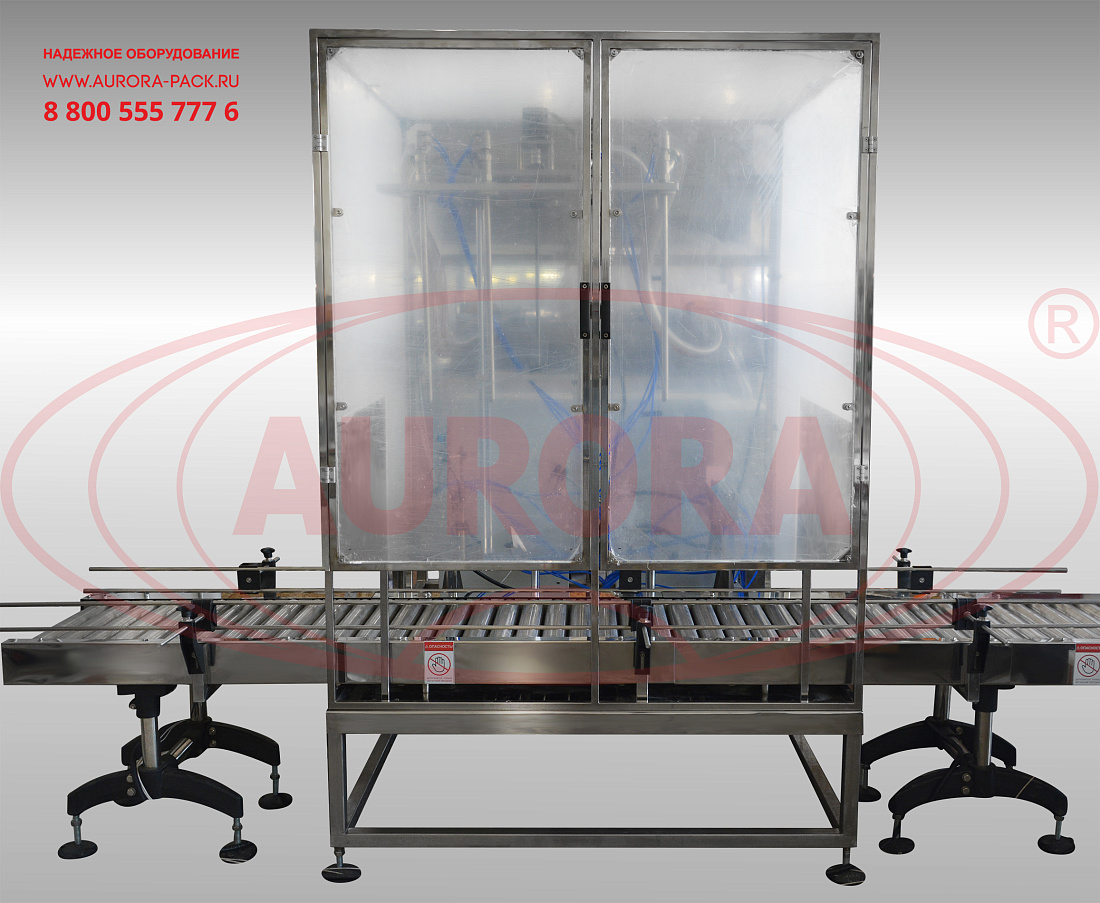

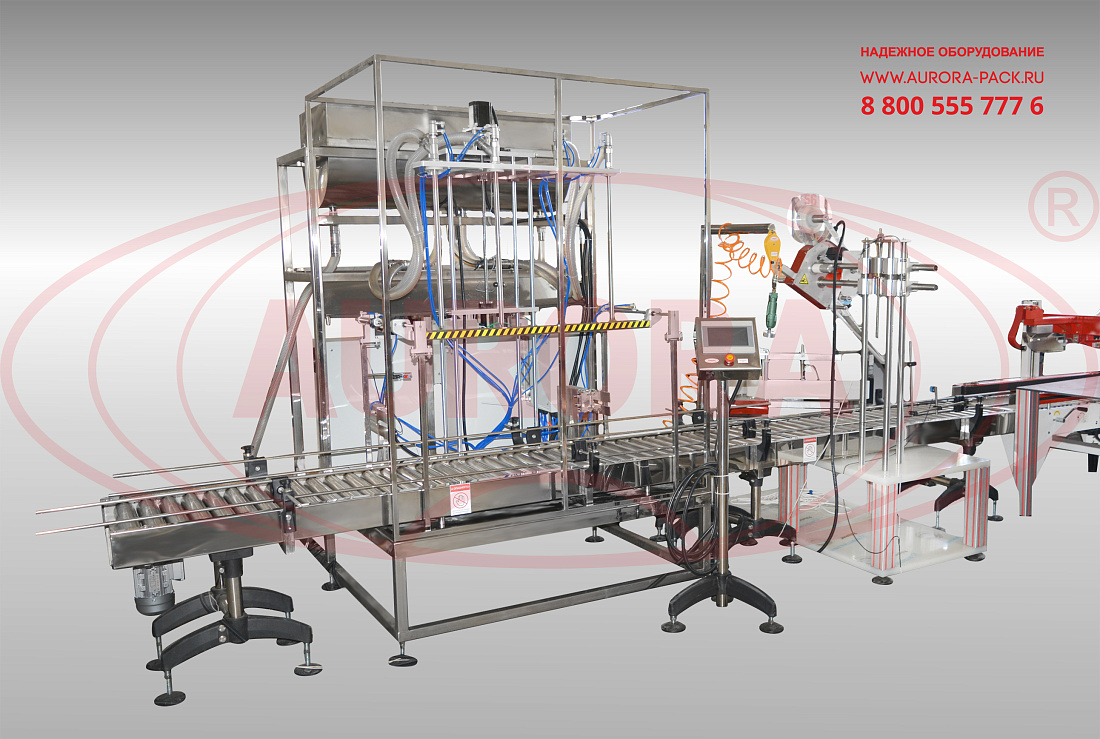

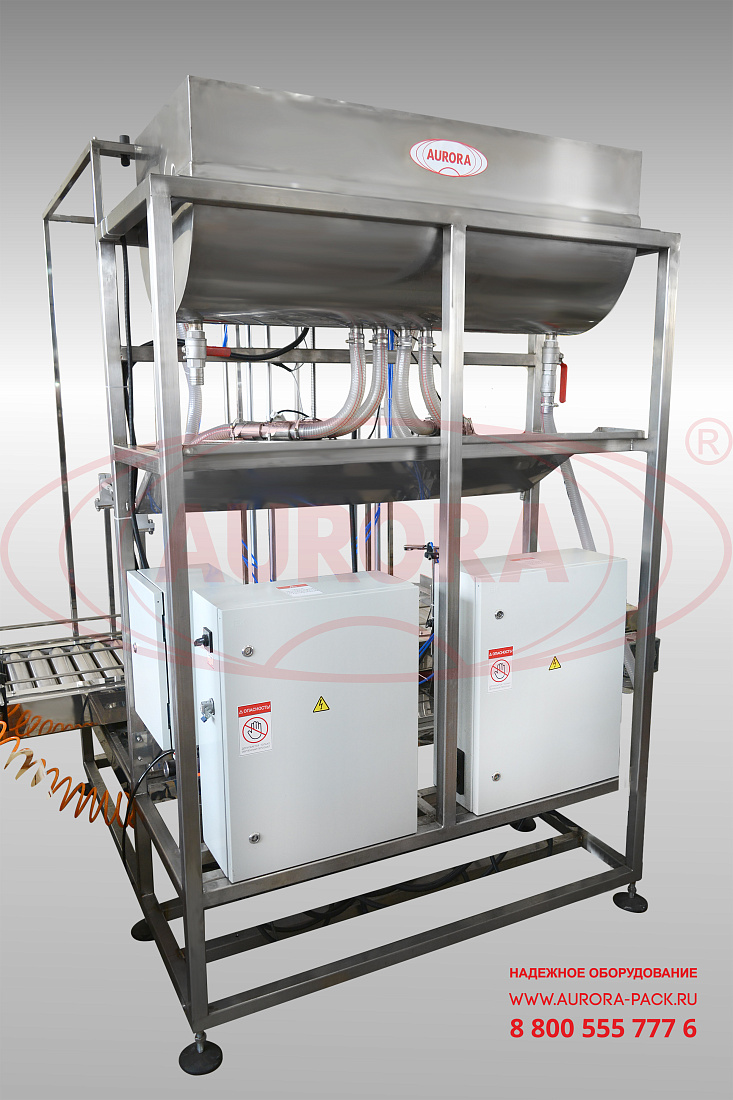

Дозирующий блок линии представлен четырехсопельным дозатором гравитационного типа. В состав узла включен датчик наличия тары, входной и выходной отсекатели, ПВХ рукава подачи продукта в сопла, а также каплесборник. Сопла установлены на подвижной каретке, что позволяет легко регулировать интервал между ними для подстройки под разногабаритную тару.

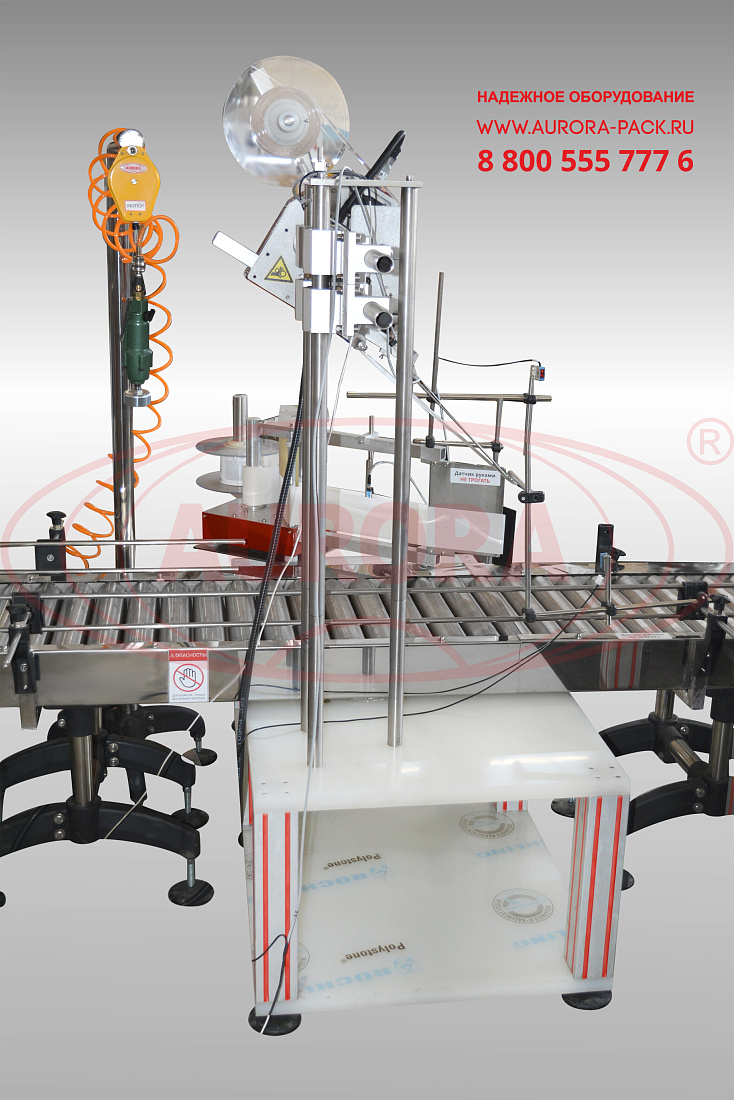

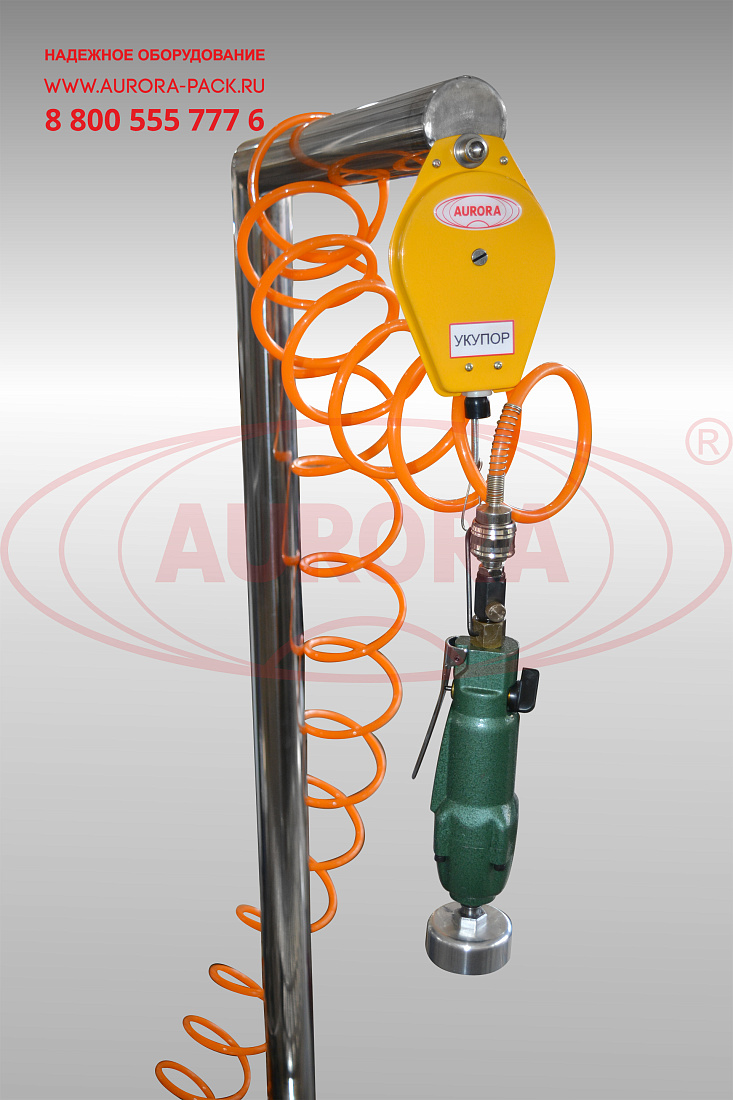

Укупорка выполняется в полуавтоматическом режиме. В данной модели установка крышек на канистры реализуется вручную. Для удобства закрутки винтовых крышек укупор установлен на специальном штативе с подвесом. Исполнение устройства обеспечивает высокую скорость маневрирования. Диапазон скорости закрутки регулируется в широком диапазоне и может развиваться до 800 об/мин. Укупор настроен на три скорости, которые выбираются с помощью регулятора на корпусе. Направление вращения можно выбрать, переключая реверс.

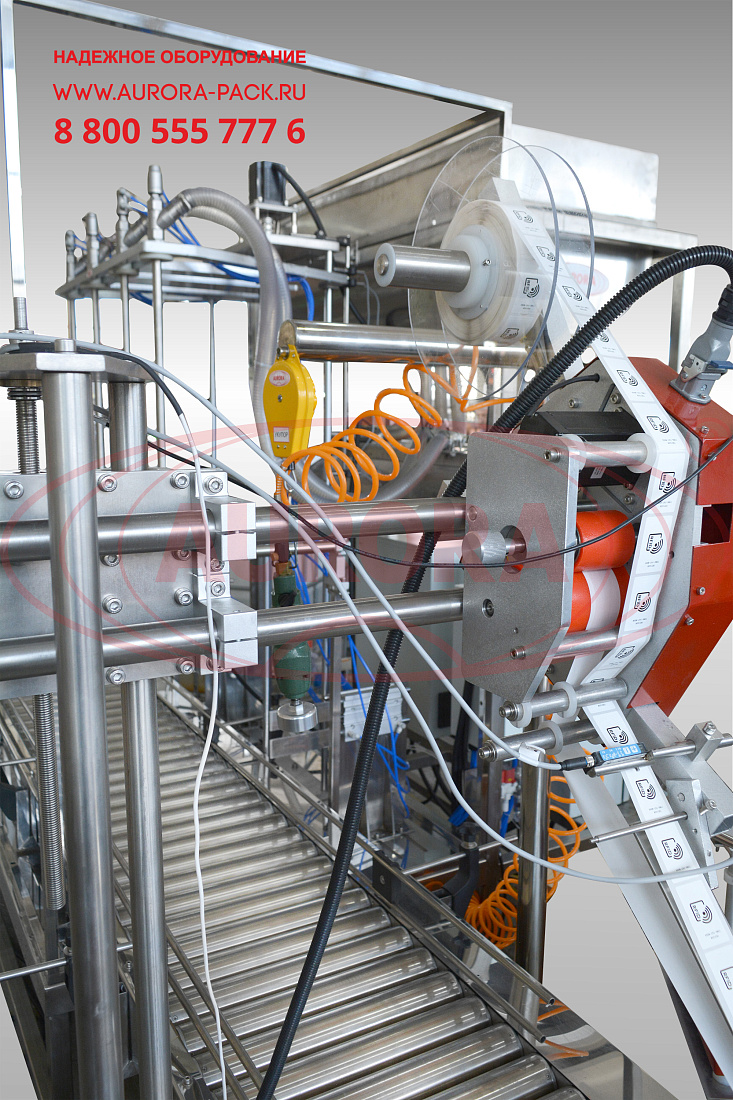

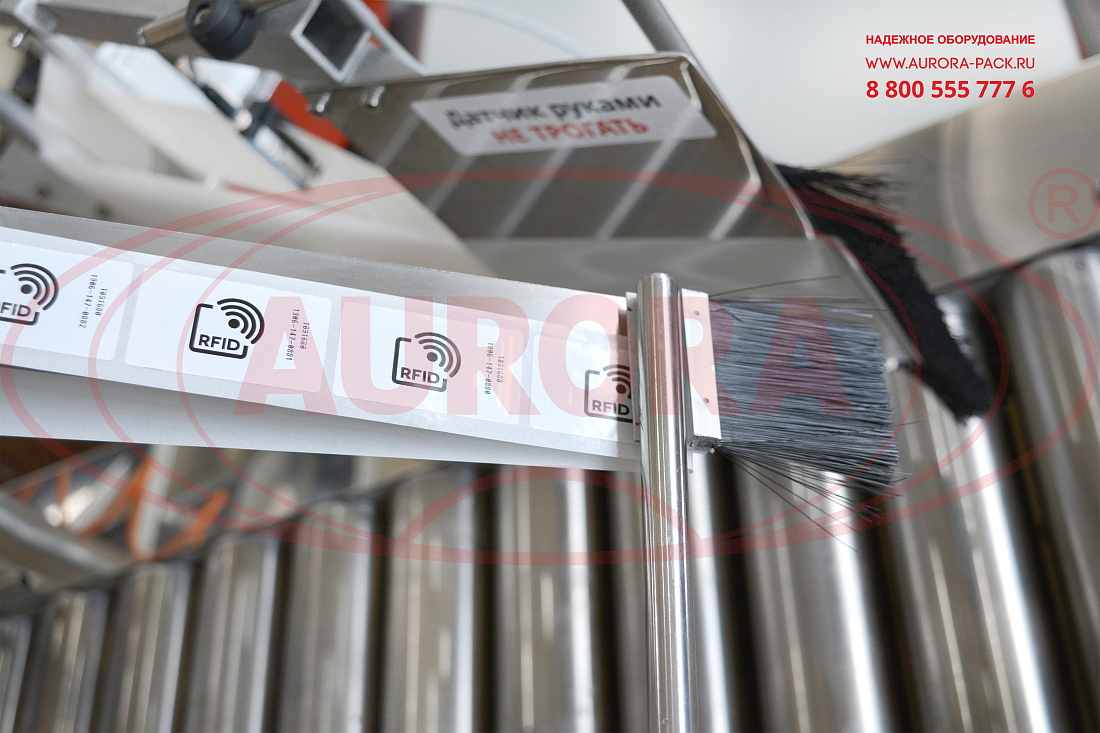

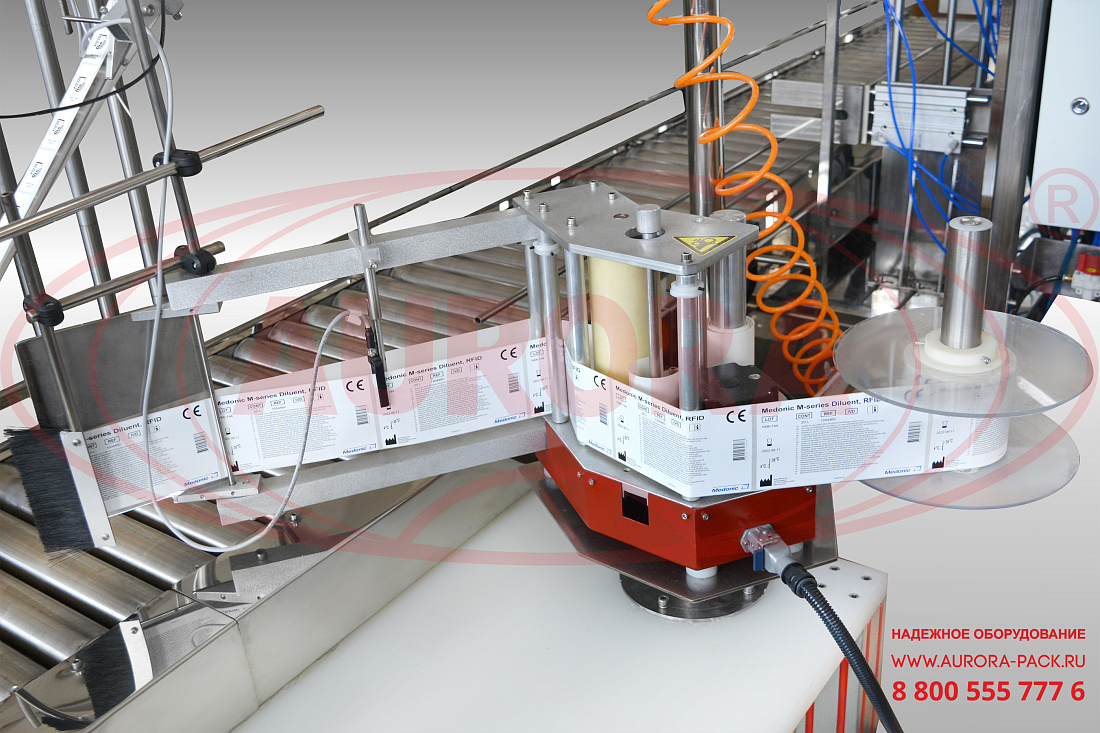

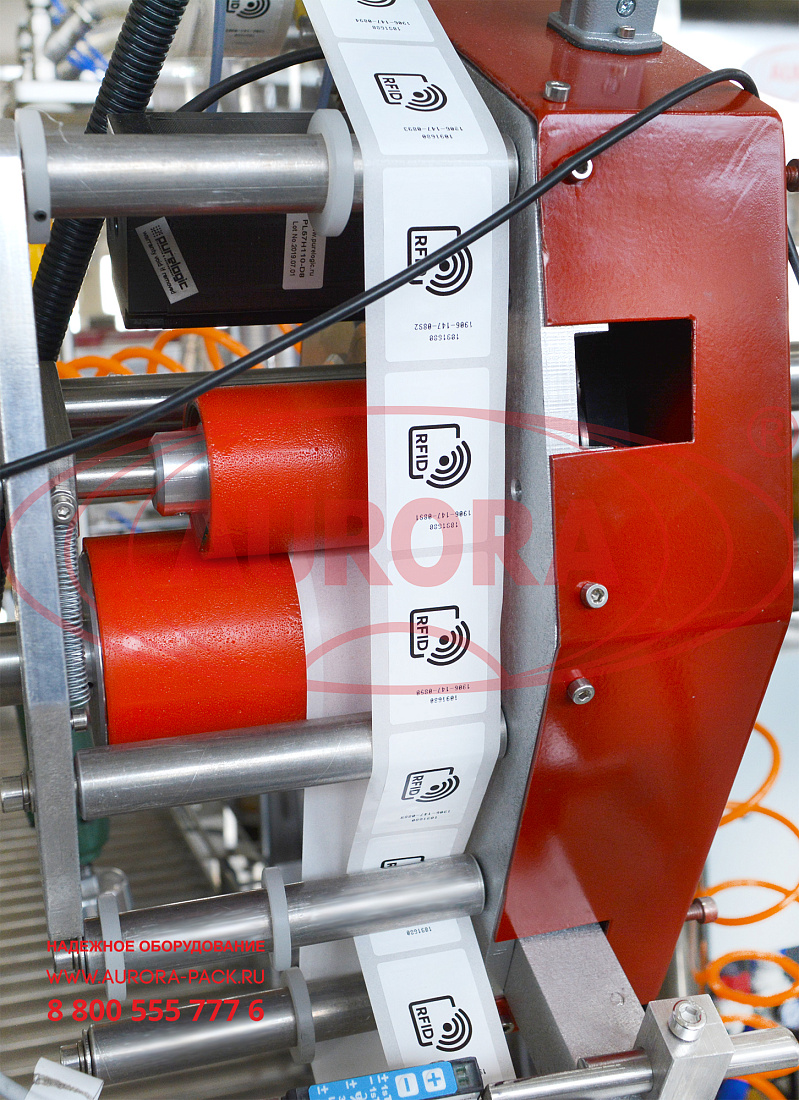

Линия этикетирования оснащена двумя аппликаторами. Горизонтальный аппликатор предназначен для нанесения основной этикетки на боковую поверхность коробки. Верхний аппликатор наклеивает на коробку этикетку с RFID-меткой. Сразу после приклеивания этикетки разглаживаются щетками, что исключает образование воздушных пузырей, замятий и других дефектов лейблинга.

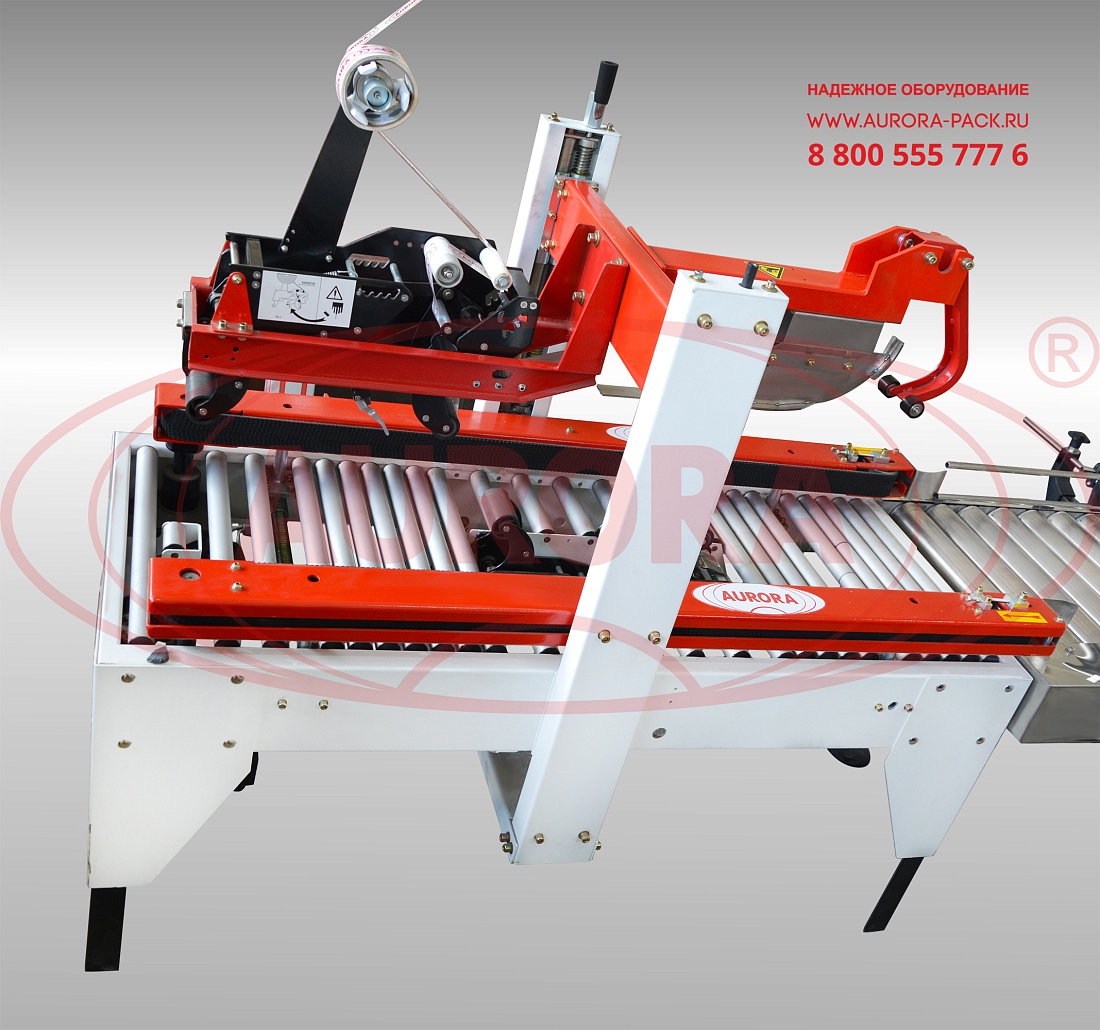

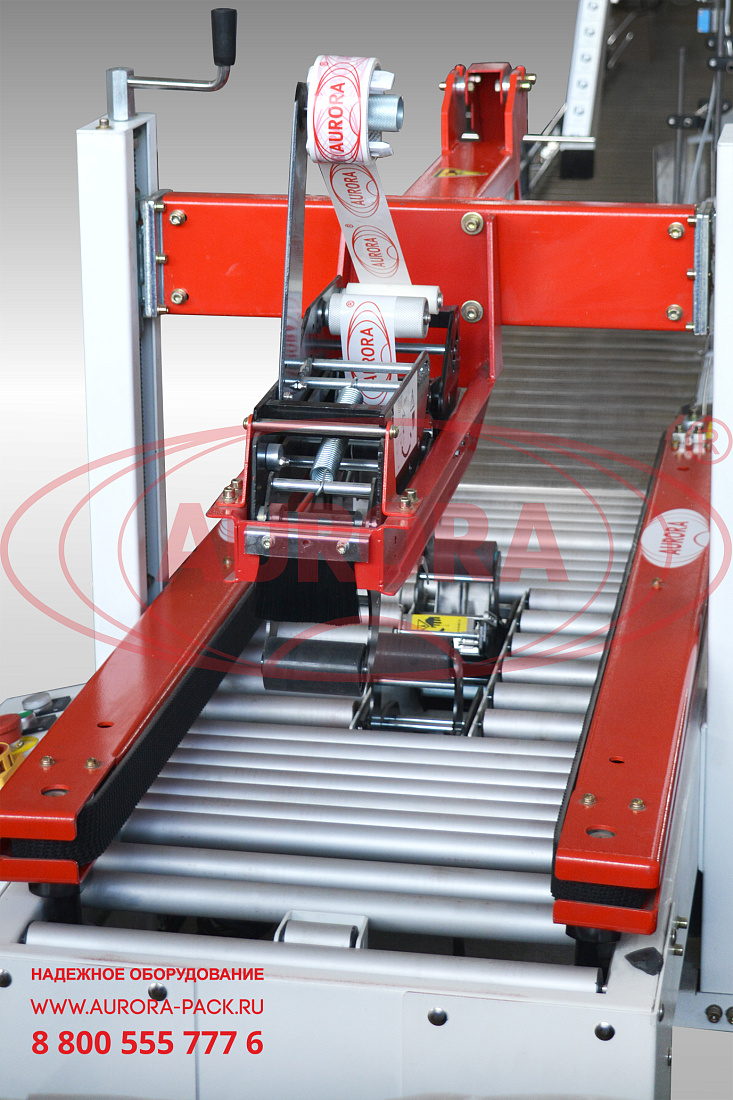

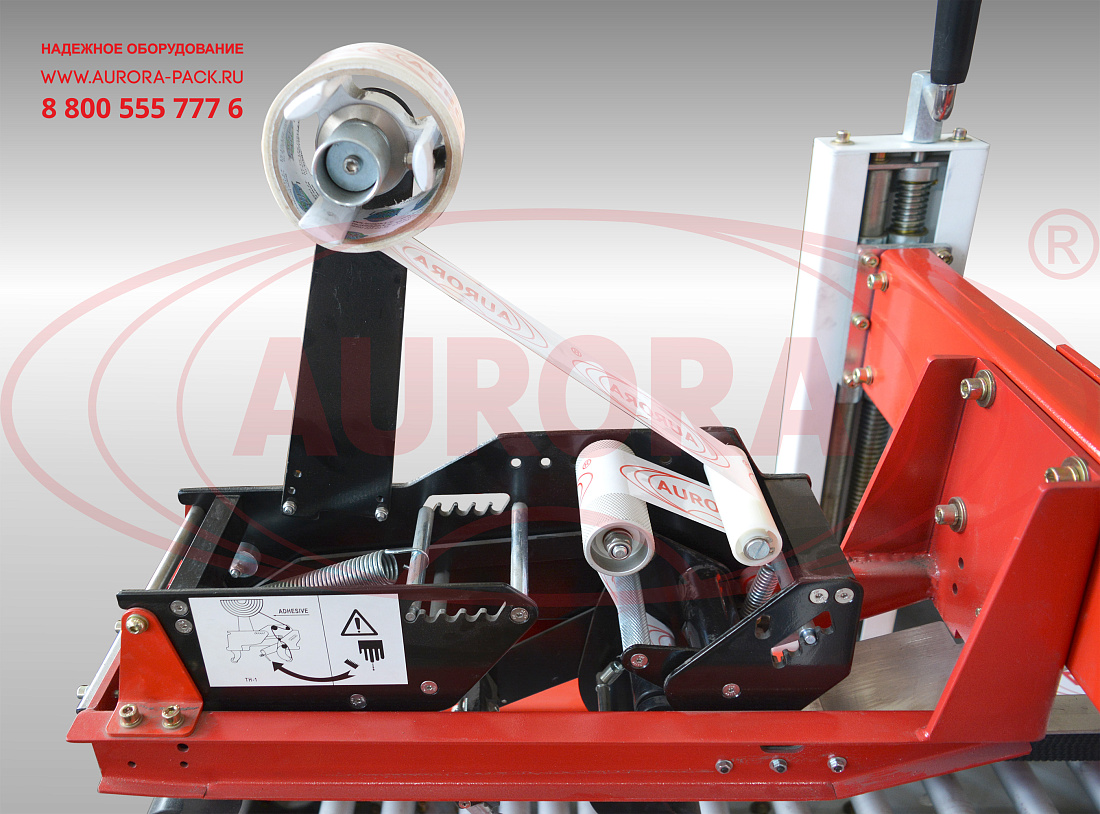

В комплектацию линии включена упаковочная машина для закрывания картонной коробки и заклейки липкой лентой. Перемещение упаковок выполняется рольгангом. Линия управляется при помощи PLC-панели с сенсорным экраном. Машина проста в эксплуатации, уходе и обслуживании.

Назначение и область применения

Линия предназначена для реализации технологических процессов розлива жидкостей в тару, укупорки крышками, нанесения этикеток и RFID-меток на коробку и упаковки коробок клейкой лентой. Оборудование применяется в сфере производства изотонических разбавителей, лизирующих растворов и других реагентов для гематологических анализаторов.

Принцип работы

Тара в коробках устанавливается на рольганг, который перемещает упаковки в зону розлива. После вхождения на участок дозирования первых четырех реагент-боксов срабатывает отсекатель, упаковки фиксируются, после чего сопла опускаются, и выполняется подача продукта в тару. После розлива коробки с наполненной тарой перемещаются в зону укупорке. В процессе перехода оператор устанавливает крышки. Далее укупор с подвеса вручную опускается на крышку, и производится закрутка с заданным моментом. Следующим этапом коробки транспортируются в зону лейблинга. Датчик фиксирует появление упаковки, срабатывает боковой аппликатор, и одна этикетка наносится на боковую сторону коробки. Затем верхний аппликатор выдает этикетку с RFID-меткой. Этикетированные коробки поступают в упаковочную машину. Специальный валик выполняет закрытие верхней части короба, после чего диспенсер наносит полоску скотча на упаковку.

Основные элементы

• Автоматический дозатор МД-500Д3Б;
• Укупор ручной МЗ-400Р пневматический с подвесом на штативе;
• Линия этикетировки АЭ-5;
• Мультистойка;
• Рольганг;
• Шкаф с электро- и пневмокомпонентами
• Панель управления.

Преимущества

• Высокоточная и деликатная расфасовка продукта сразу в четыре канистры;
• Простота и удобство укупорки;
• Нанесение двух видов этикеток — стандартных и RFID-меток;
• Возможность переналадки под канистры разного объема и формы;
• Едина система управления всеми узлами линии.

Универсальность

Линия подходит для розлива различных видов реагентов — промывочных, разбавляющих, очищающих, пеногасящих и других.

Удобство работы

На панели управлении легким касанием экрана легко настроить режим работы каждого узла, включая детальные настройки дозы, скорости, интервалов и других параметров. Переналадка на другой формат не требует применения дополнительных инструментов.

Варианты исполнения

Линия изготавливается в вариации с автоматическим укупором и ориентатором крышек, что позволяет полностью исключить ручную работу. Мы выпускаем данную машину в расширенной комплектации с паллетоукладчиком и установкой для упаковки в термопленку.

Безопасность

Оборудование соответствует требованиям международного стандарта GMP и реализует все процессы согласно принятым нормам промышленной безопасности.
