Линия розлива кондиционеров для белья и гелей для стирки «Мастер»

Мультифункциональная линия розлива бытовой химии выполняет полный спектр операций по упаковке продукции в поточном режиме. Комплекс реализует групповой розлив продукта, автоматическую подачу колпачков на тару, закрутку колпачков и двустороннее этикетирование. Модель адаптирована к работе с неустойчивой тарой сложной формы, в том числе с вогнутыми боковыми стенками.

Блок розлива представлен 8-сопельным поршневым дозатором, оснащенным системой отсекателей, каплесборником и специальным прижимом для фиксации горловин флаконов. Система дозирования выполнена на базе концепции ASF «умный розлив»: в процессе наполнения сопла поднимаются в соответствии с уровнем продукта. Данная технология обеспечивает отсутствие разбрызгивания и излишнего пенообразования продукта.

Назначение и область применения

Линия предназначена для дозированной подачи продукта во флаконы объемом 500-1500 мл, ориентирования колпачков, подачей их на тару, укупорки методом закрутки с заданным моментом и двустороннего лейблинга. Установка широко востребована в сфере производства кондиционеров и ополаскивателей для белья, гелей для стирки, средств для стиральных машин, гелей для посуды, моющих жидкостей и других товаров бытовой химии.

Принцип работы

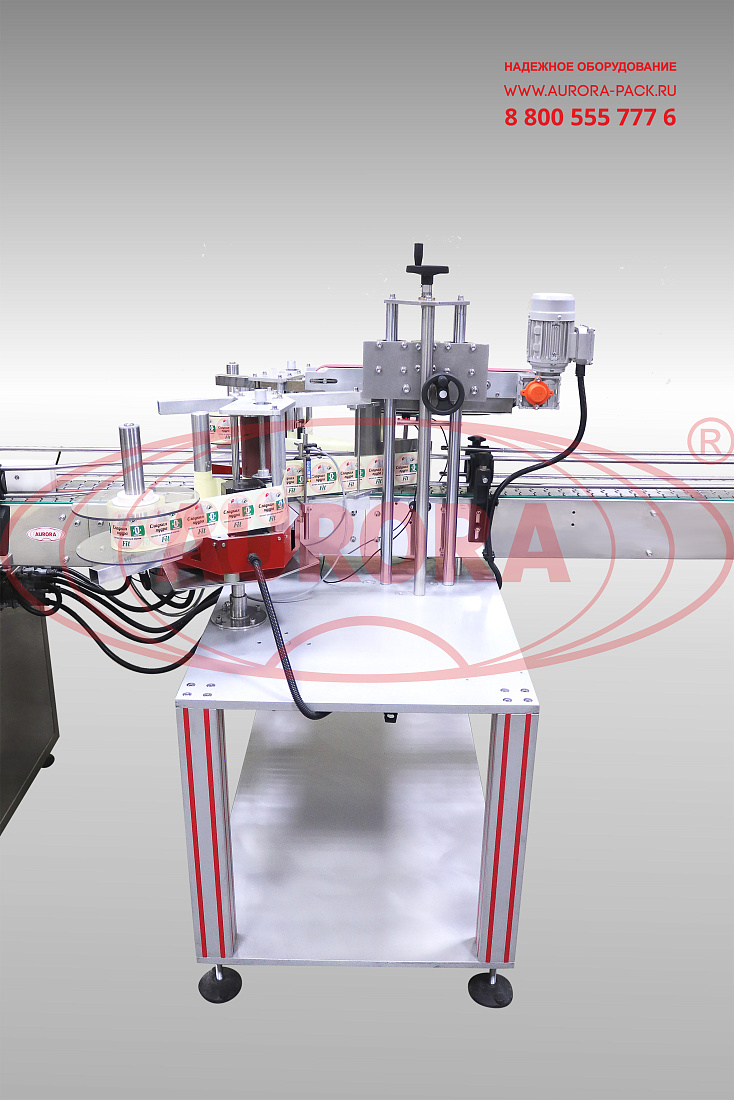

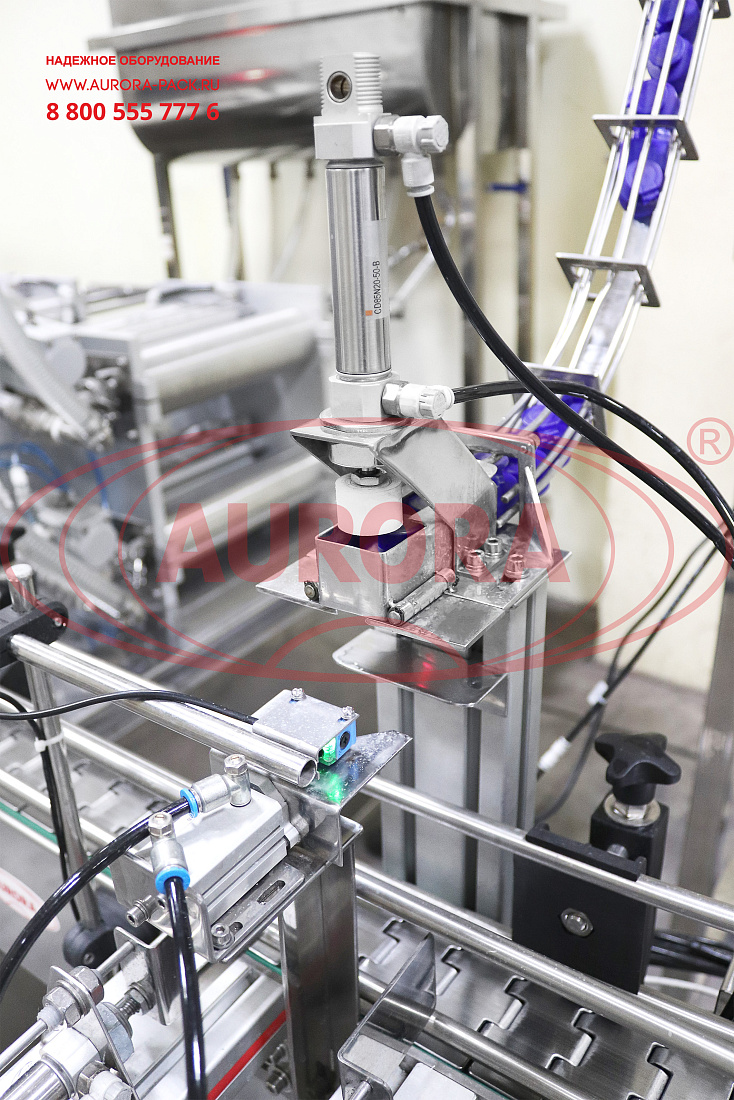

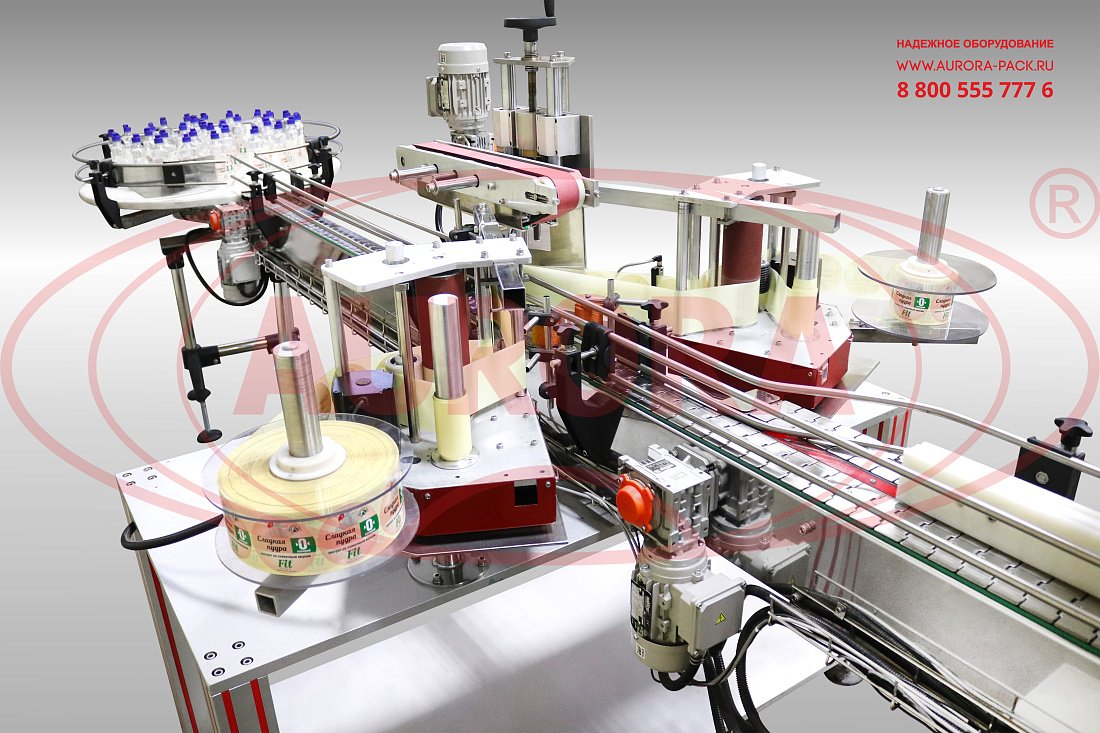

Тара, установленная на стол подачи, по транспортеру перемещается в технологическую зону дозирования. Отсекатели фиксируют первую группу флаконов, после чего происходит задвигание каплесборника. Затем сопла с выходными клапанами опускаются, прижим зажимает горлышки флаконов, и производится дозирование продукта. После наполнения флаконов происходит обратный процесс: сопла поднимаются, прижим задвигается, каплесборник выдвигается, срабатывает выходной отсекатель, и флаконы начинают передвигаться по транспортёру на следующий технологический участок. В зоне укупорки на флакон подается колпачок из ориентатора, после чего тара перемещается по двухлинейному транспортеру в зону работы автоматического укупора, где колпачок закручивается. После укупорки флаконы по транспортеру попадают в зону этикетировки. Два аппликатора, установленные по обе стороны транспортера, наносят две этикетки на противоположные стороны тары. Далее полностью упакованная тара выгружается на стол выдачи.

Основные элементы

• Автоматический дозатор;
• Автоматический укупор;

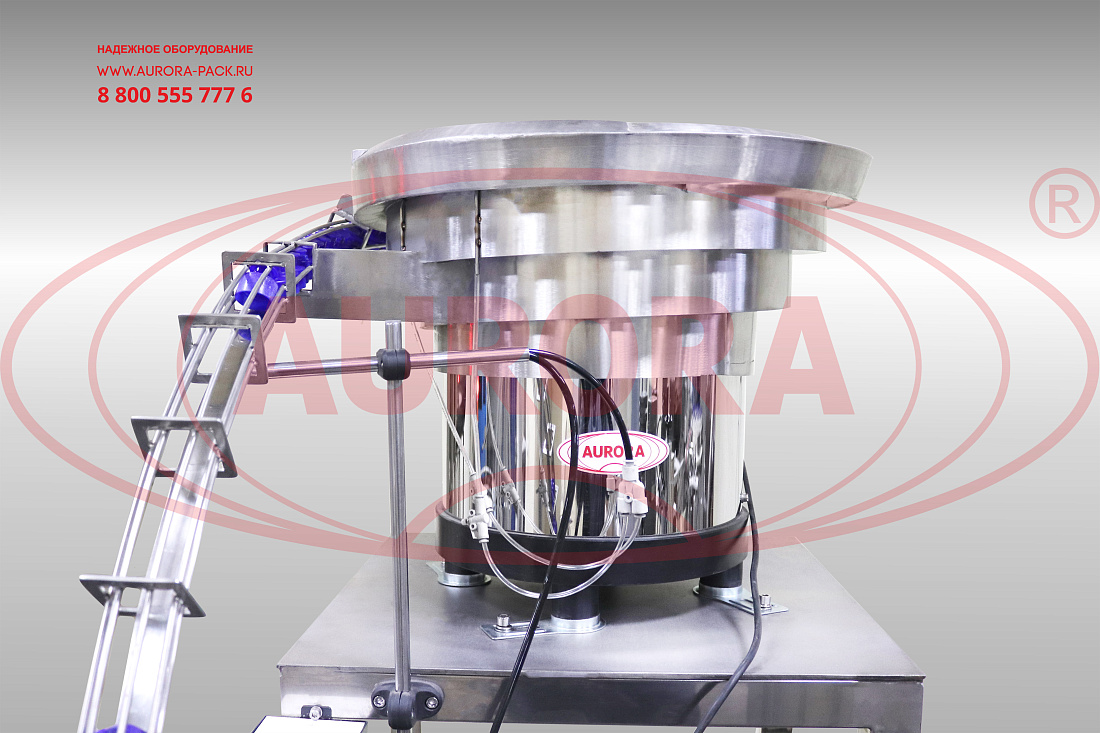

• Ориентатор колпачков с системой забивки;

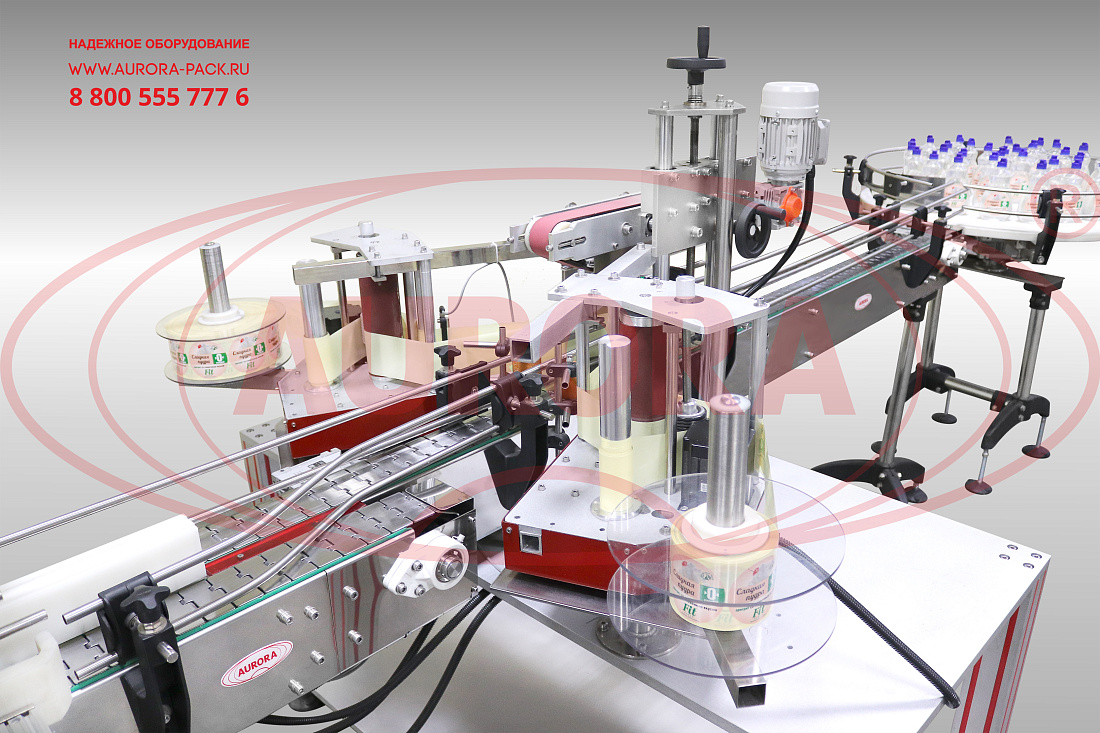

• Линия этикетировки и датировки;
• Транспортер;

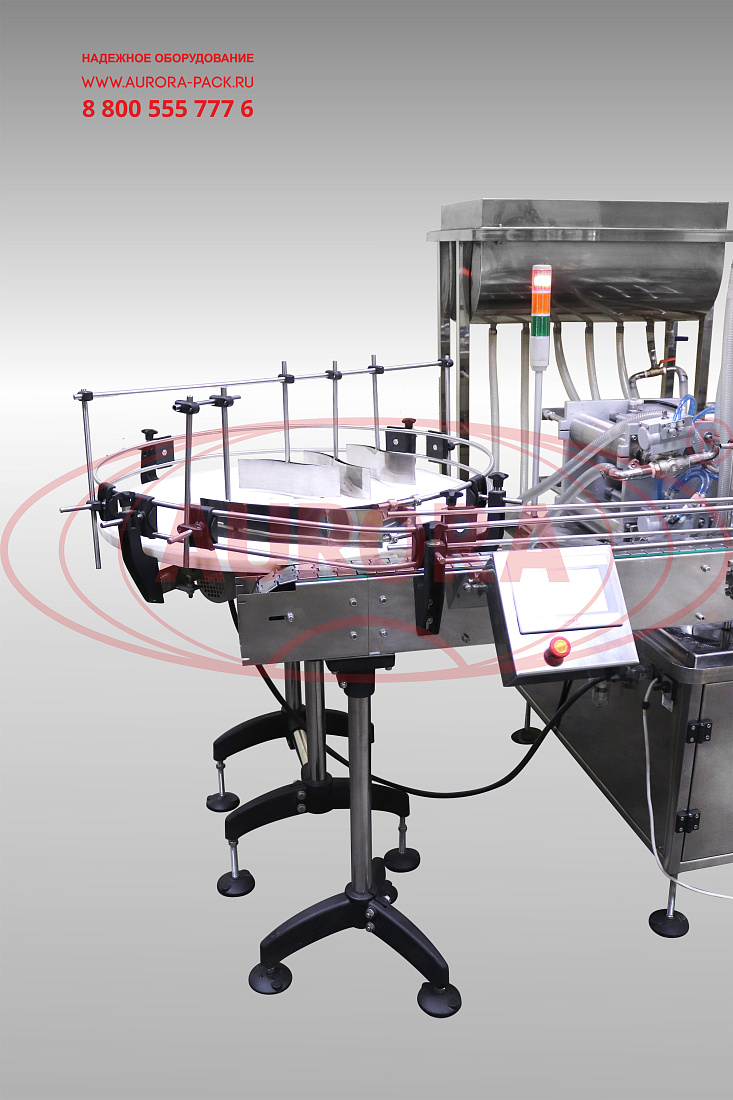

• Стол подачи;

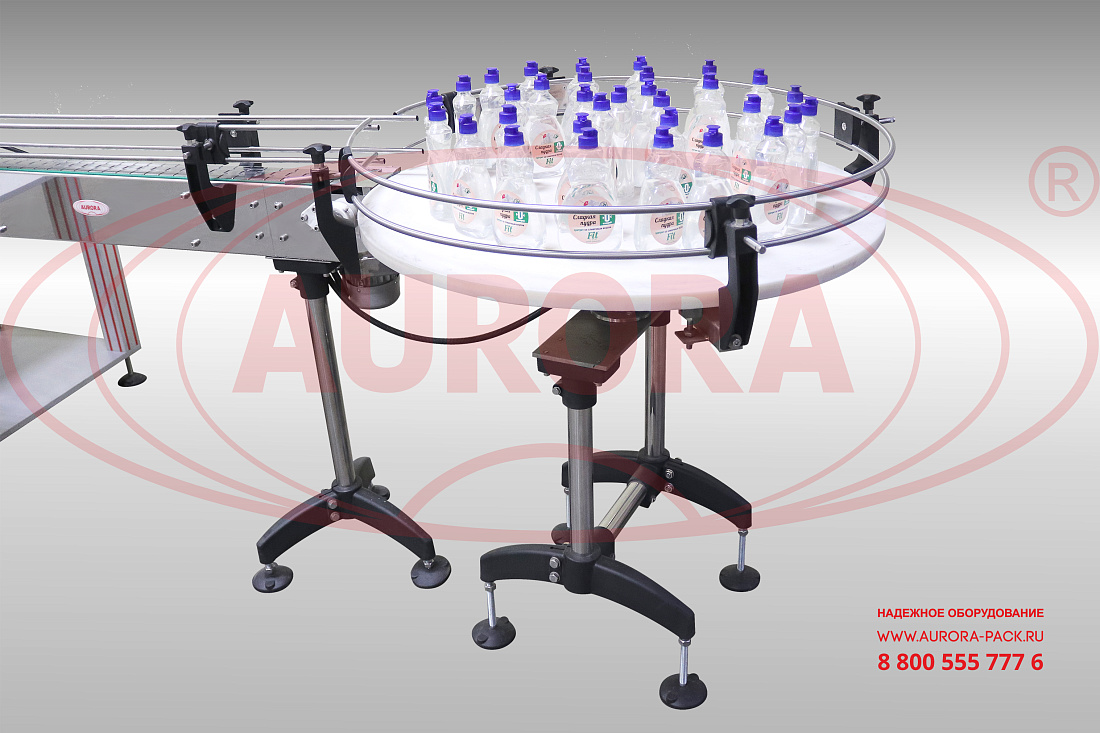

• Стол выдачи;
• Панель управления;
• Светосигнальная колонна.

Преимущества

• Розлив выполняется плавно, без толчков и пульсации;

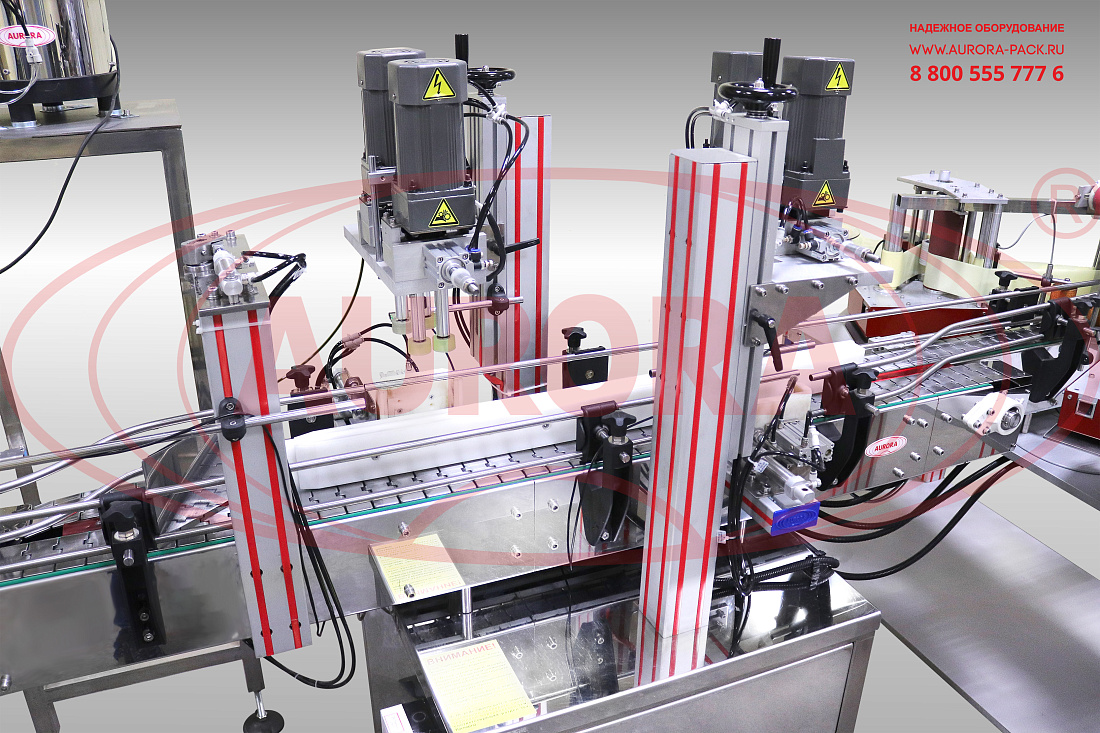

• Двухпоточное исполнение модуля укупорки позволяет одновременно укупоривать две тары;
• Встроенный ультразвуковой датчик с высокой точностью определяет наличие этикетки;
• Датировщик проставляет на этикетке дату и другие переменные данные о продукте;
• Специальная мультистойка позволяет регулировать положение аппликатора в трех плоскостях (X-Y-Z);
• Верхний прижимной транспортер выполняет стабилизацию положения тары, обеспечивая ровность нанесения этикеток.

Универсальность

Установка оснащена системами детальной регулировки положения и работы узлов, которая позволяет выполнять переналадку при смене формата флаконов.

Удобство работы

Настройка режима цикла и параметров работы отдельных элементов и устройств линии производится через меню пульта управления с интуитивно-понятным интерфейсом.

Варианты исполнения

Опционально линия может изготавливаться в исполнении с защитным боксом для предотвращения попадания в воздух вредных паров и веществ, что особенно актуально при розливе едких продуктов. При использовании двухкомпонентных колпачков в зоне укупорки может быть установлен специальный автомат для их предварительной сборки.

Безопасность

Полная автоматизация, встроенные системы датчиков, светосигнальная колонна и другие особенности данной линии обеспечивают безопасность эксплуатации — как для обслуживающего персонала, так и для фасуемого продукта.
