Линия розлива спиртовых настоек и галеновых препаратов

Автоматизированная установка линейного типа реализует полный цикл операций по фасовке жидкостей в потребительскую тару, укупорки колпачками и лейблингу этикетками на самоклеящейся основе. Линия развивает высокую производительность (до 2000 шт/час) и широко востребована предприятиями, выпускающими продукцию крупными партиями.

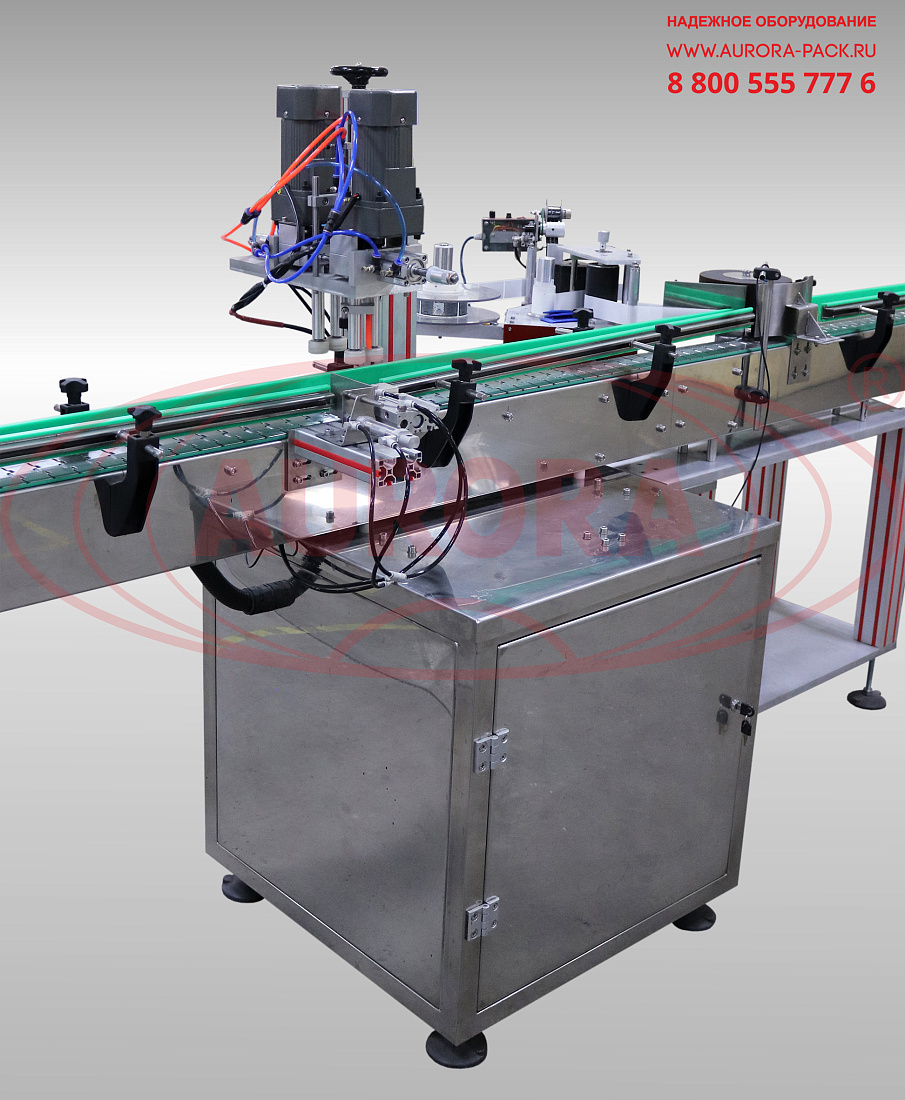

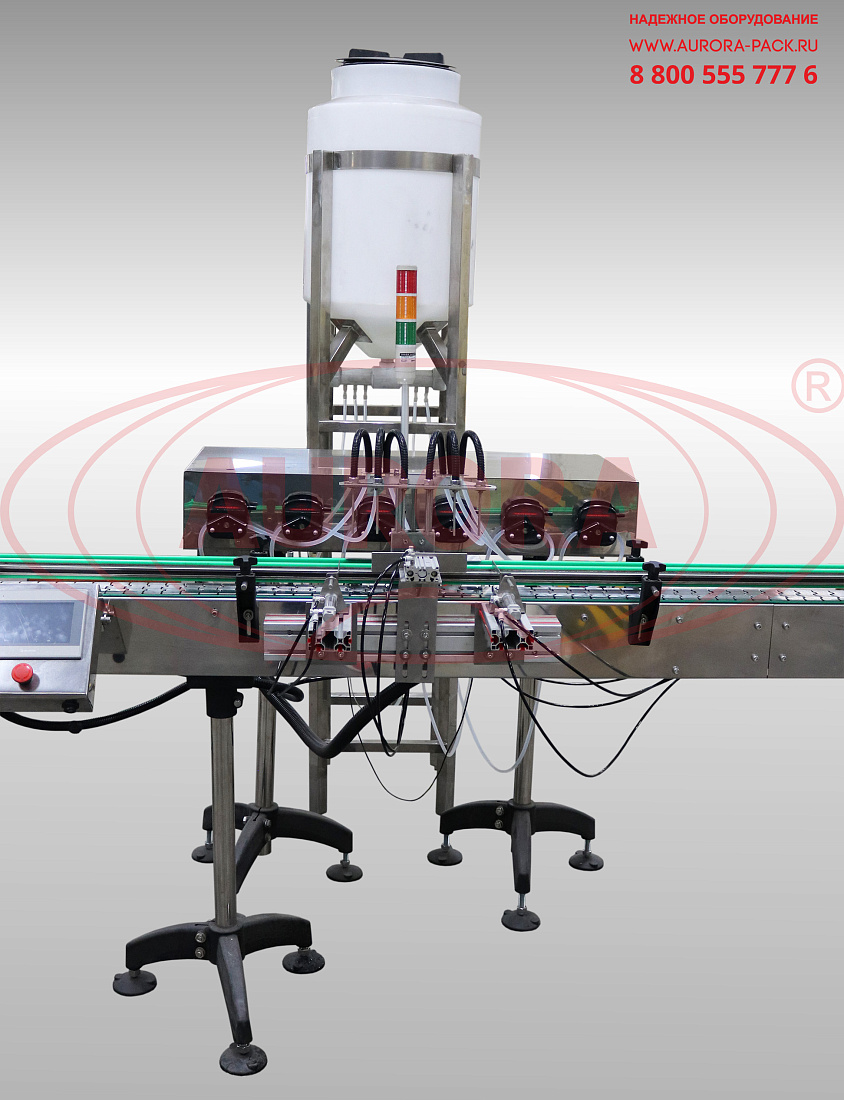

Участок группового дозирования представлен 6-сопельным перистальтическим дозатором, который адаптирован к фасовке жидких и относительно вязких продуктов. Подача продукта осуществляется из емкости, оснащенной коллектором и крышкой. Прецизионная четырехроликовая укупорочная головка выполняет быструю и деликатную закрутку тары с заданным моментом. Этикетки подаются на тару уже с проставленной датой, а сразу после нанесения разглаживаются обкатчиком.

Назначение и область применения

Линия предназначена для забора флаконов с участка загрузки, группового дозирования продукта, закрутки колпачков и лейблинга этикетками с датой.Линия используется предприятиями, выпускающими спиртовые настойки, галеновые препараты, антисептики, а также применяется для упаковки косметических лосьонов и агроветеринарной продукции.

Принцип работы

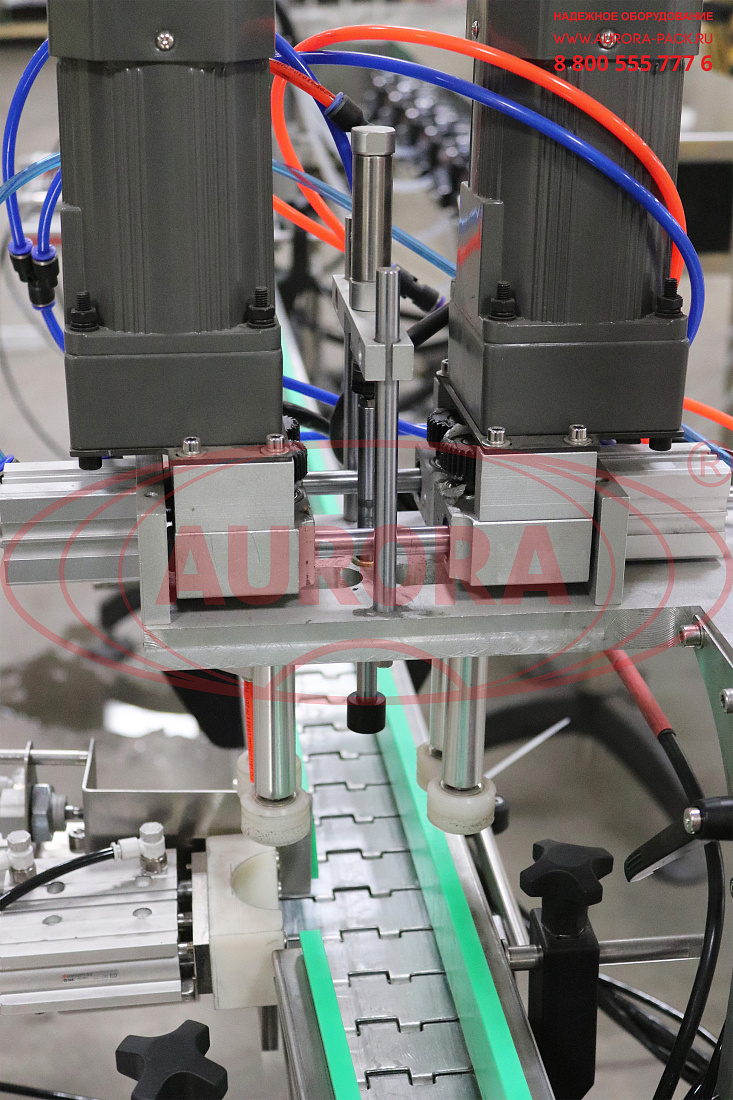

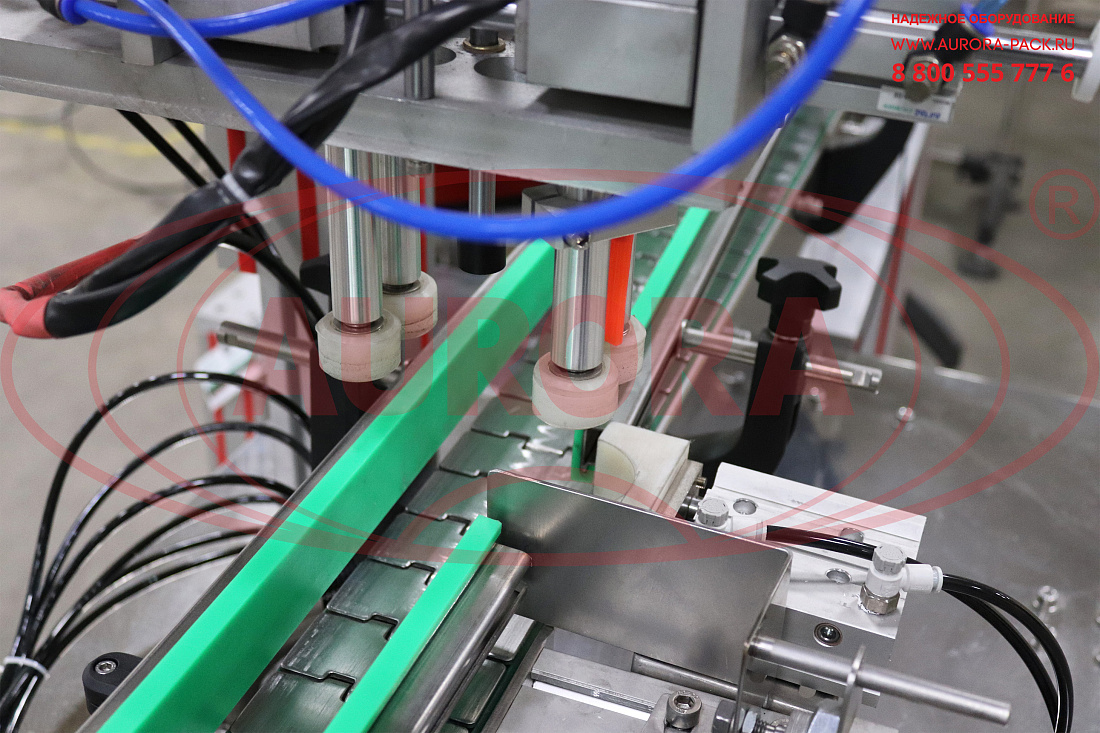

Флаконы с поворотного стола подачи перемещаются по конвейеру на участок дозирования. Первые шесть флаконов отделяются от общего потока отсекателями и фиесируются прижимной планкой. Количество поступаемых на участок флаконов контролируется датчиком, установленным перед отсекателем. Сопла опускаются, и автомат дозирует продукт. После окончания розлива сопла поднимаются, прижимная планка задвигается, срабатывает выходной отсекатель, и флаконы двигаются далее по транспортёру в технологическую зону укупорки. Во время перемещения оператор устанавливает на тару колпачки. Далее флакон захватывается держателем, центрируется и фиксируется. При надежной ориентации емкости срабатывает датчик фиксации тары. Выдвигаются четыре ролика из бесцветного пластика, которые с четырех сторон плотно обжимают колпачок. Срабатывают электродвигатели, и происходит закрутка колпачка с заданным моментом. Укупоренный флакон опускается на транспортер и перемещается на следующий участок — этикетирования. При поступлении флакона в зону работы аппликатора датчик подает сигнал, после чего одна этикетка отделяется от подложки и наклеивается на поверхность тары. Сразу после аппликации производится обкатка этикеток. Полностью упакованные флаконы перемещаются на поворотный стол выдачи.

Основные элементы

• Перистальтический дозатор МДП-200Л;
• Автомат закаточный МЗ-400Е2Л;

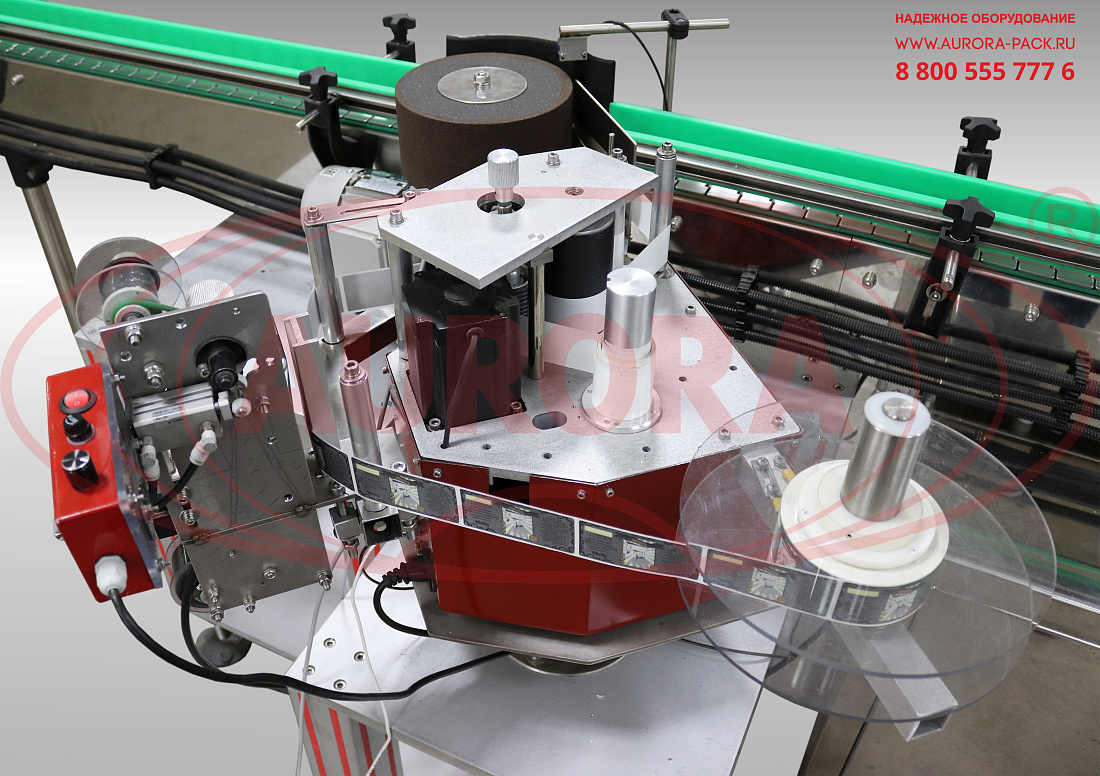

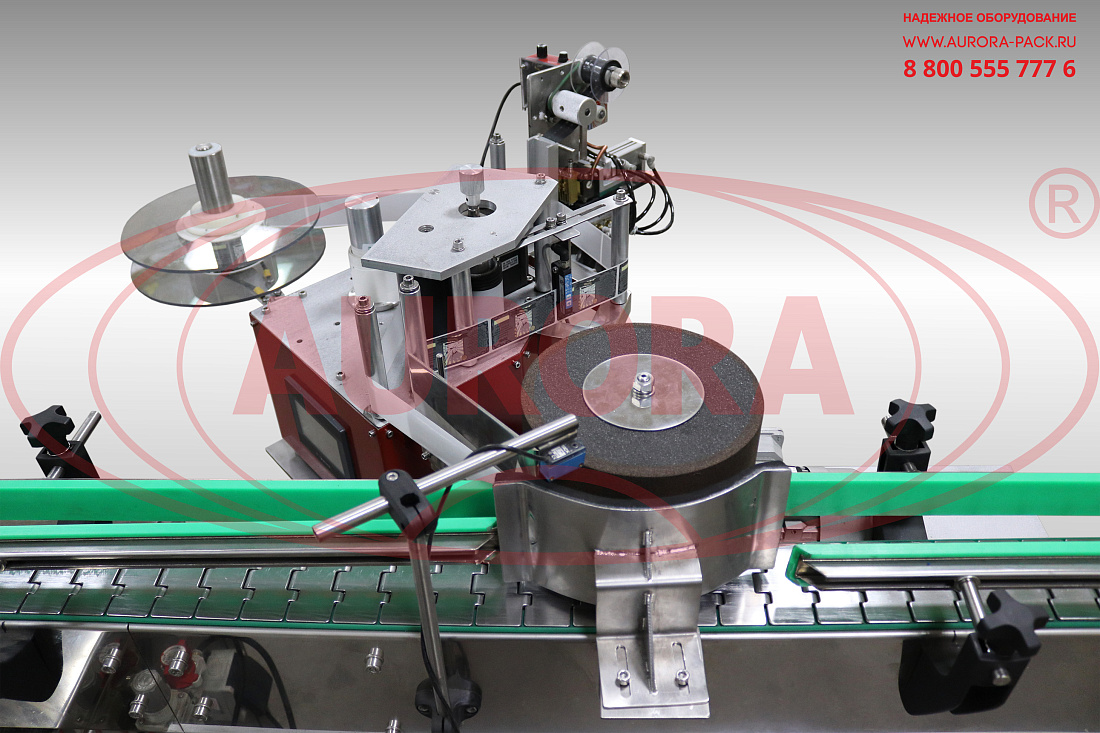

• Автоматический этикетировщик с датировщиком АЭ-5;
• Емкость для приготовления продукта ЕМК Р-100;

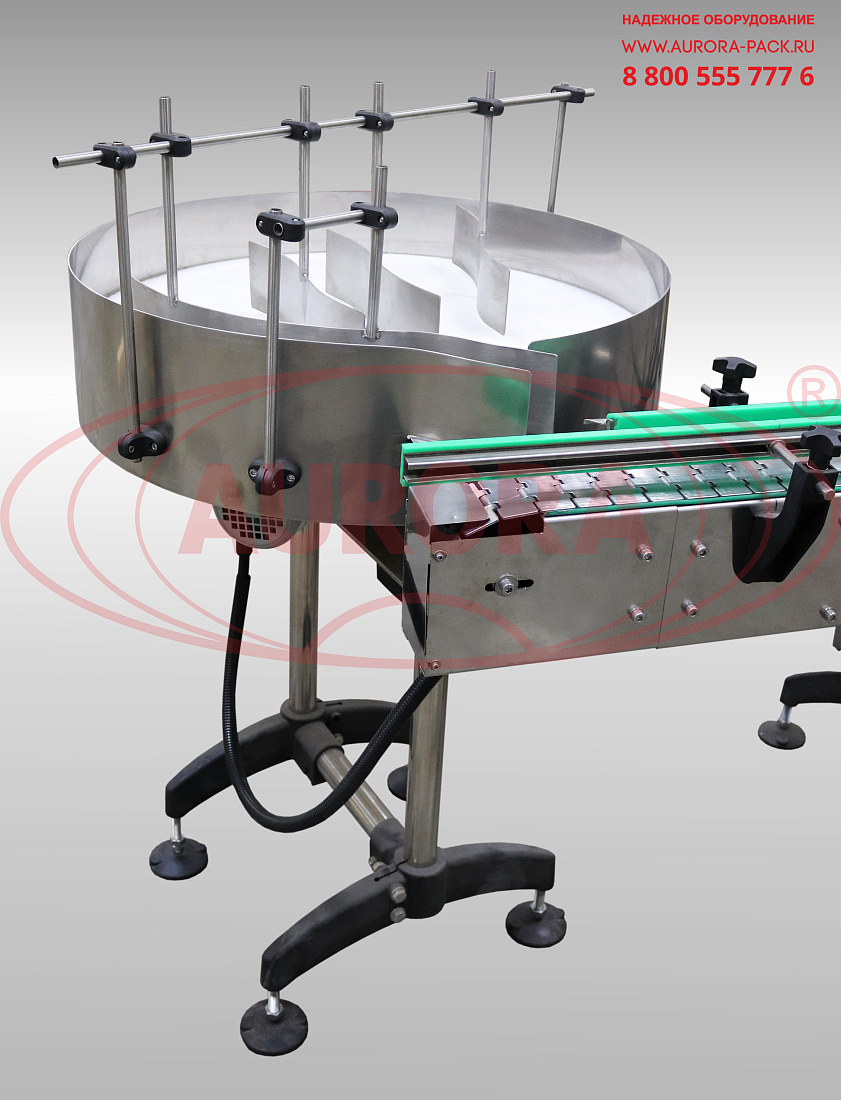

• Поворотный стол подачи ТДМ-600;
• Поворотный стол выдачи ТДМ-600;
• Транспортер;
• Панель управления.

Преимущества

• Индивидуальная регулировка каждого насоса;
• Быстрая и удобная система замены трубок;
• Устойчивость материала головок к термо- и химическим воздействиям;
• Модуль укупорки оснащен отсекателем с прижимом тары;
• Автоматическая подача и выгрузка тары;
• Доступный интерфейс управления.

Универсальность

Данная линия демонстрирует широкую универсальность применения и эффективно работает с различными продуктами, разноформатными флаконами и колпачками с насадками (распылителями, триггерами).

Удобство работы

Настройка работы отдельных узлов линии и выбор параметров режима выполняется при помощи единого пульта управления, оснащенного сенсорным цветным дисплеем.

Варианты исполнения

Установка может быть модернизирована в соответствии с индивидуальными потребностями конкретного производства. Опционально выполняется оснащение линии транспортером с поворотными секциями, системой ориентации и подачи колпачков, станциями двустороннего этикетирования, более вместительными накопительными столами и другим оборудованием.

Безопасность

Высокая автоматизация линии обеспечивает безопасность реализации рабочих процессов. Просторная зона ручной подачи колпачков позволяет выполнять операцию без риска травматизма.
