Линия розлива варенья из сосновых шишек с орехами в стеклянные банки с системой вакуумной укупорки «МАСТЕР»
Описание
Характеристики
Видео
Документация
Вопросы по оборудованию
Вопросы по оборудованию
Остались вопросы? напишите нам

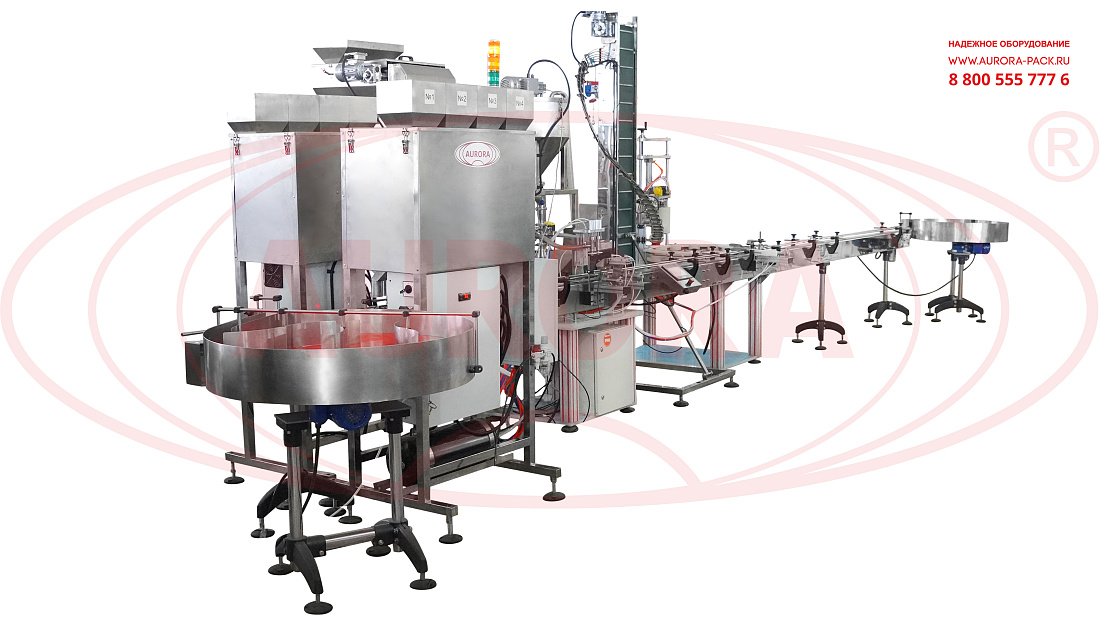

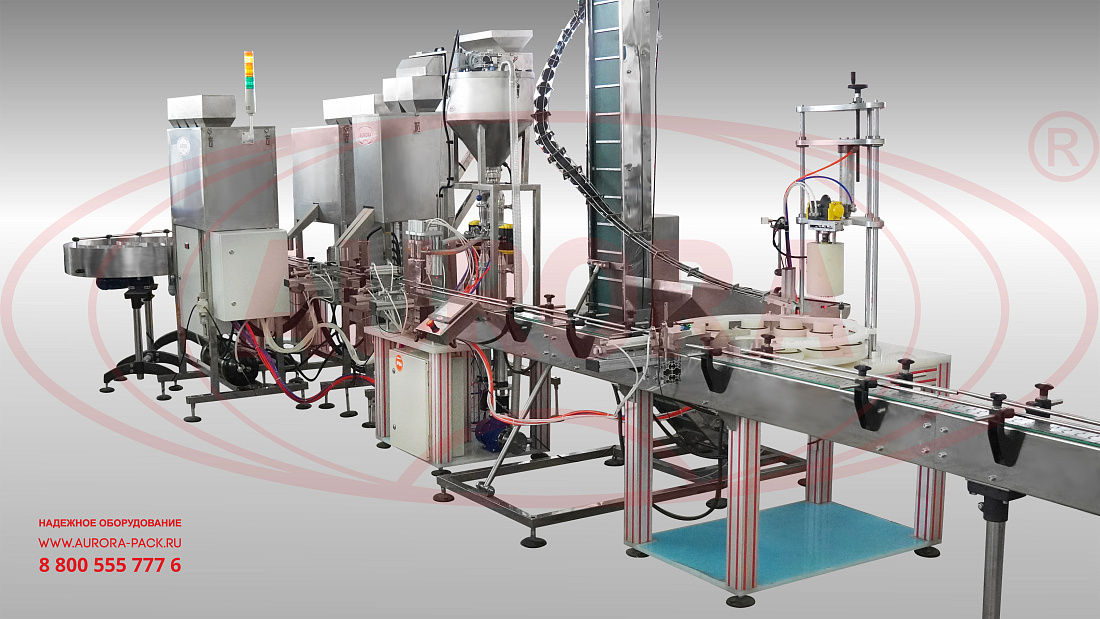

Высокопроизводительная линия «МАСТЕР» - это профессиональное промышленное оснащение, разработанное специально для производителей варенья с шишками и орехами. Машина оснащена тремя дозирующими станциями и укупорочной системой, а также входным и выходным накопительными столами. Линия адаптирована к фасовке продуктов в стеклянные банки с крышками twist-off.

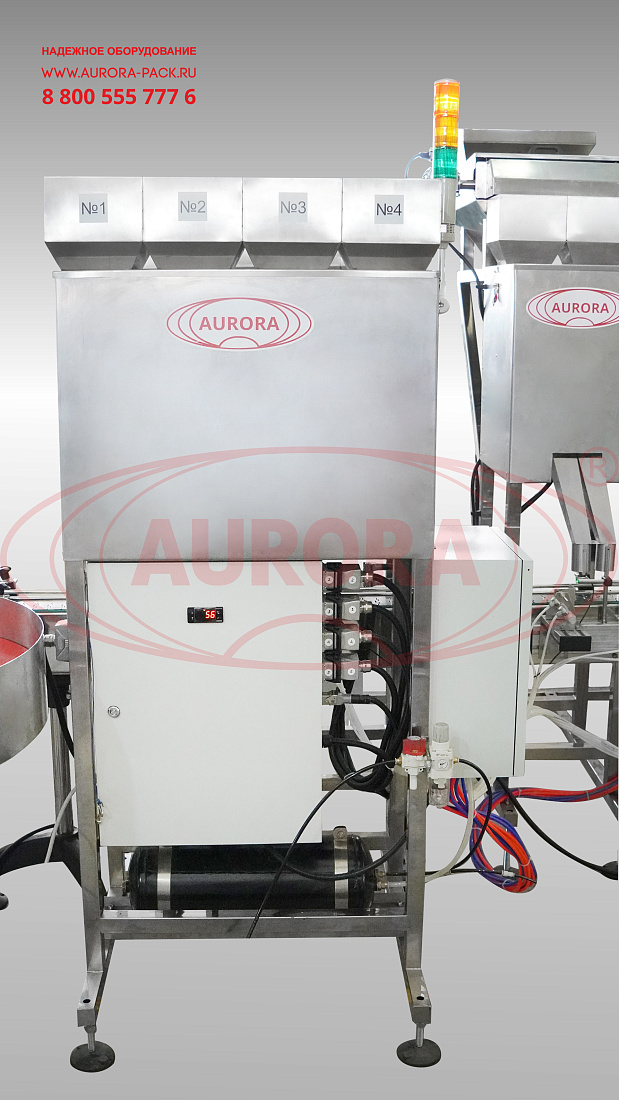

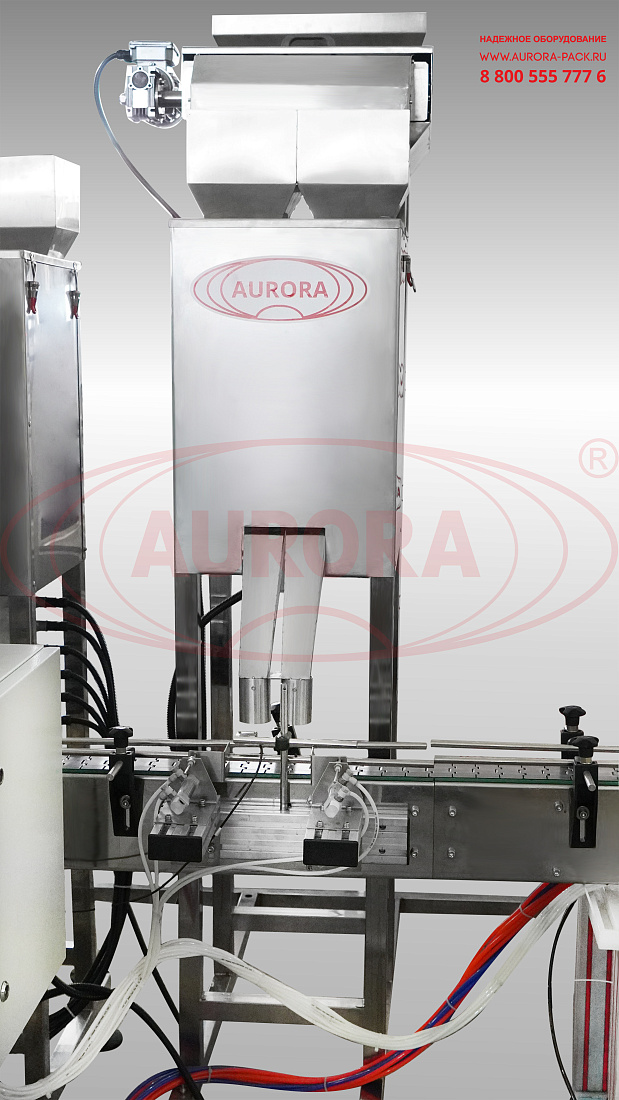

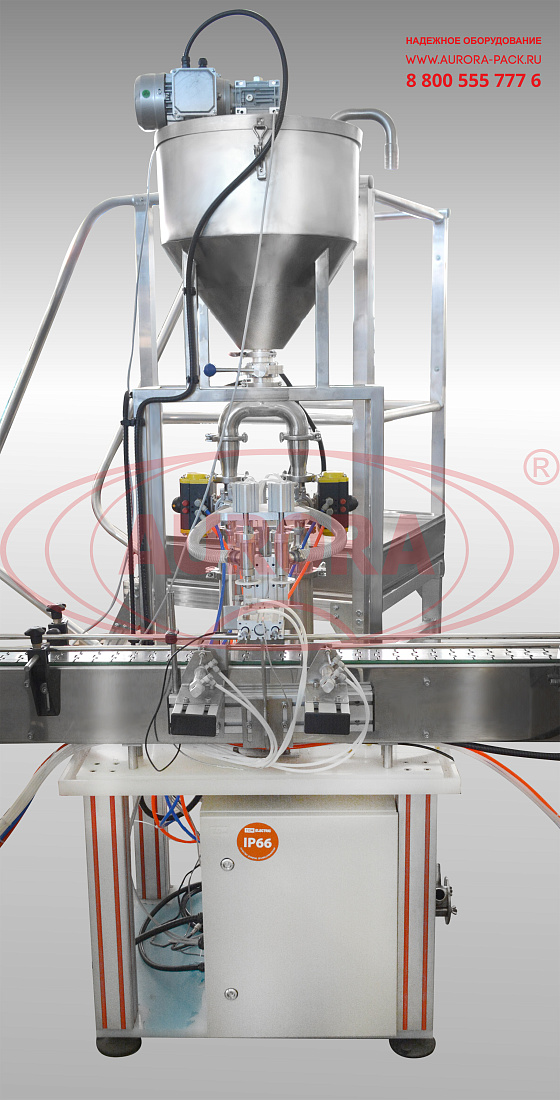

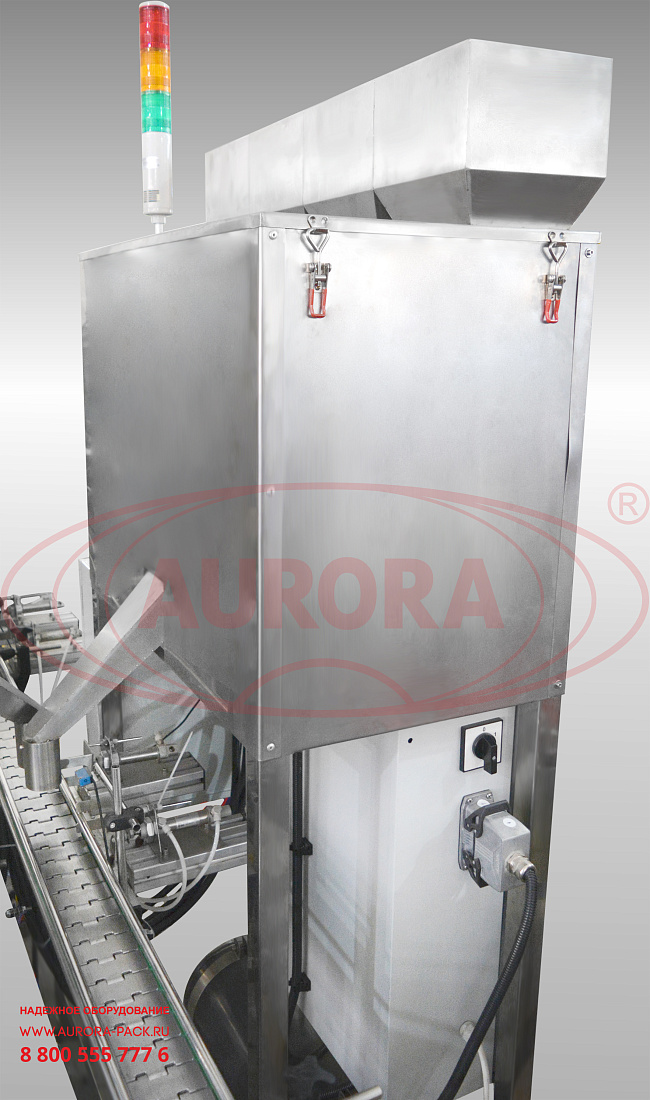

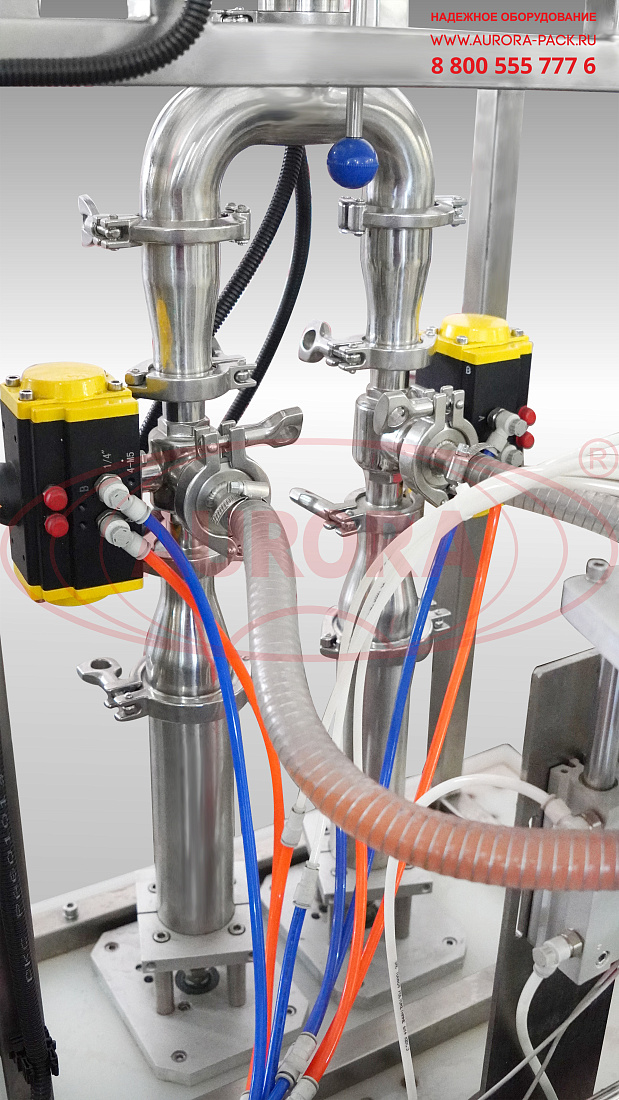

Фасовка шишек осуществляется фасовочным автоматом с двумя дозирующими бункерами. Для фасовки орехов установлен специальный дозатор с четырьмя бункерами. Скорость фасовки устанавливается в зависимости от размеров сырья на панели управления вибрацией. Розлив горячего сиропа выполняется двухсопельным поршневым дозатором, оснащенным рубашкой подогрева (нагрев до 90оС), устройством перемешивания и емкостью объемом 30 л с датчиком уровня продукта. Автомат закаточный оснащен поворотным столом с 12-ю посадочными местами для тары. Укупорка производится вакуумным методом. Способ укупорки — закрутка с заданным моментом. Подача крышек на тару осуществляется из автоматического ориентатора элеваторного типа. Емкость загрузочного бака ориентатора — до 300 л.
Линия обеспечивает непрерывное выполнение цикла последовательных технологических операций по фасовке шишек и орехов, розливу сиропа и укупорке банок крышками. Все процессы реализуются согласованно в соответствии с заданной программой. Машина развивает высокую скорость работы, имеет удобный интерфейс управления и может переналаживаться для фасовки в разноформатную тару.

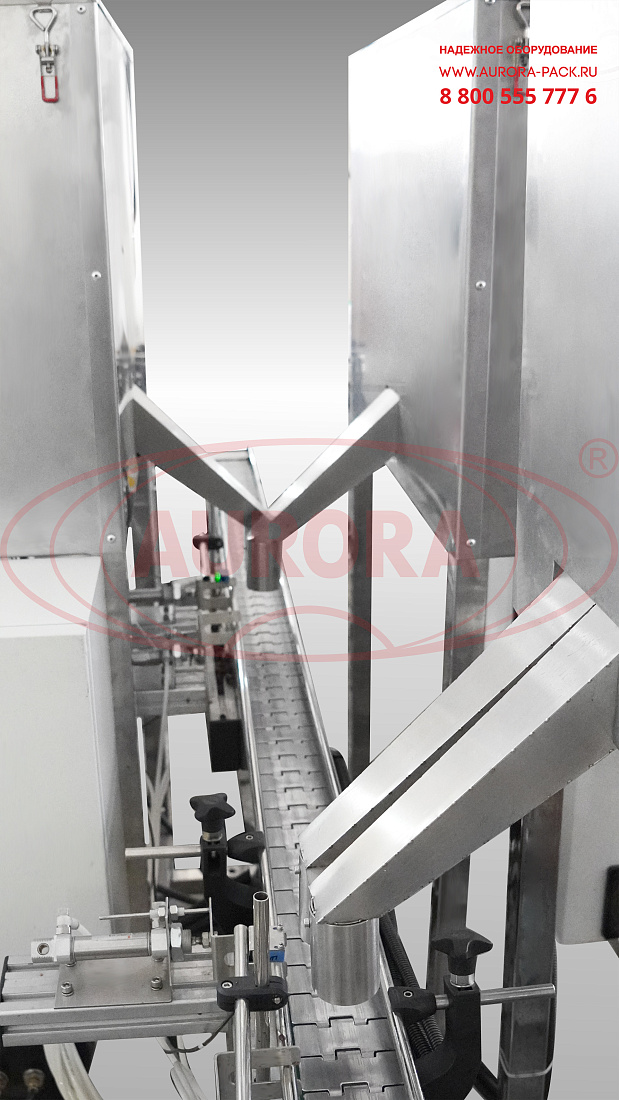

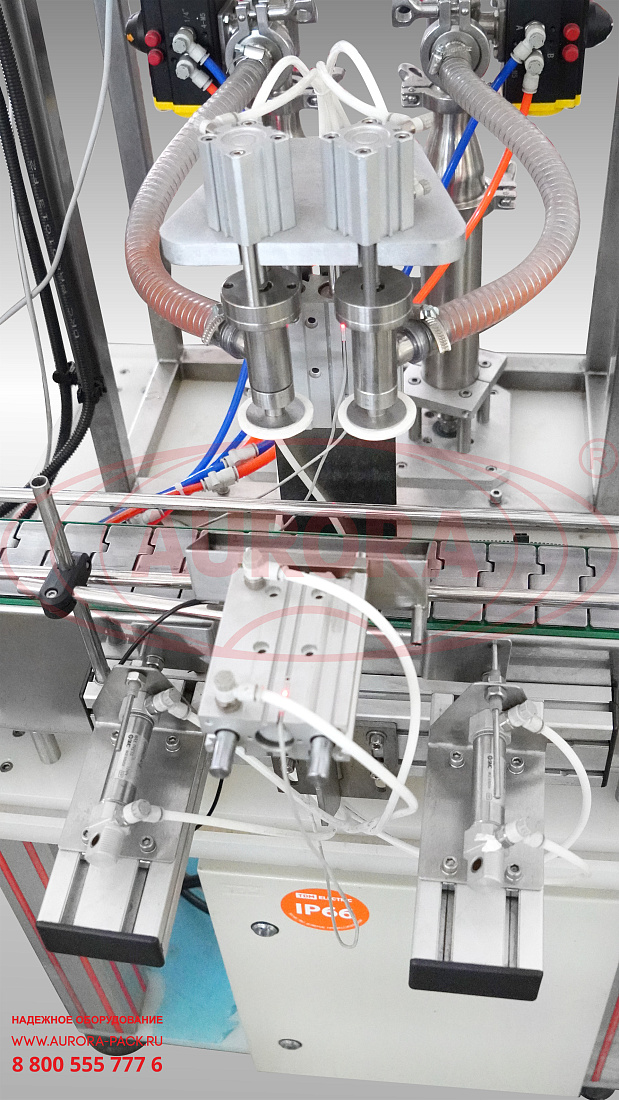

Далее тара перемещается по транспортеру в зону розлива сиропа. Появление банок считывают датчики наличия тары, после чего отсекатели фиксируют тару под соплами. Дозирующие сопла опускаются, и производится розлив продукта. Затем выходной отсекатель открывается, и флаконы возобновляют движение по транспортеру на следующий технологический участок.

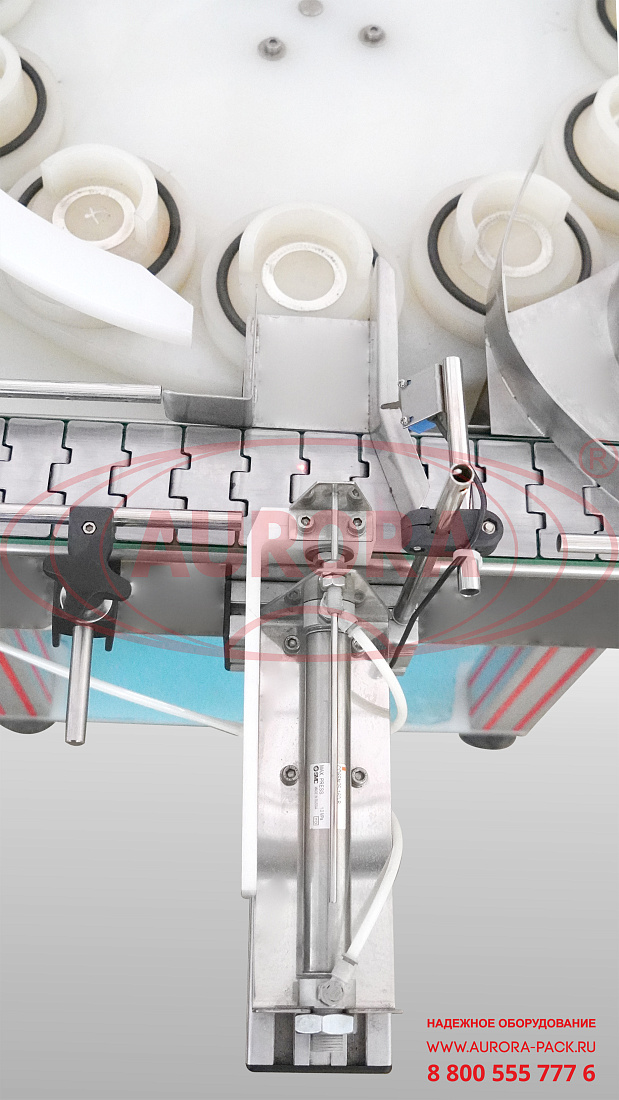

Далее группа банок, подлежащая укупорке, поступает по транспортеру на вход поворотной звезды при помощи толкателя, который сдвигает тару в посадочное место поворотной звезды. Тара движется по поворотной звезде в зону укупорки, где проходит зону предварительной установки крышки. Лента транспортёра ориентатора движется и захватывает крышки из загрузочного бункера. Некачественно захваченные крышки возвращаются назад в бункер, а крышки, плотно прилегающие к поверхности ленты, поднимаются вверх. Далее изделия по склизу попадают в узел установки и забивки, где происходит предварительная установка крышки на тару.

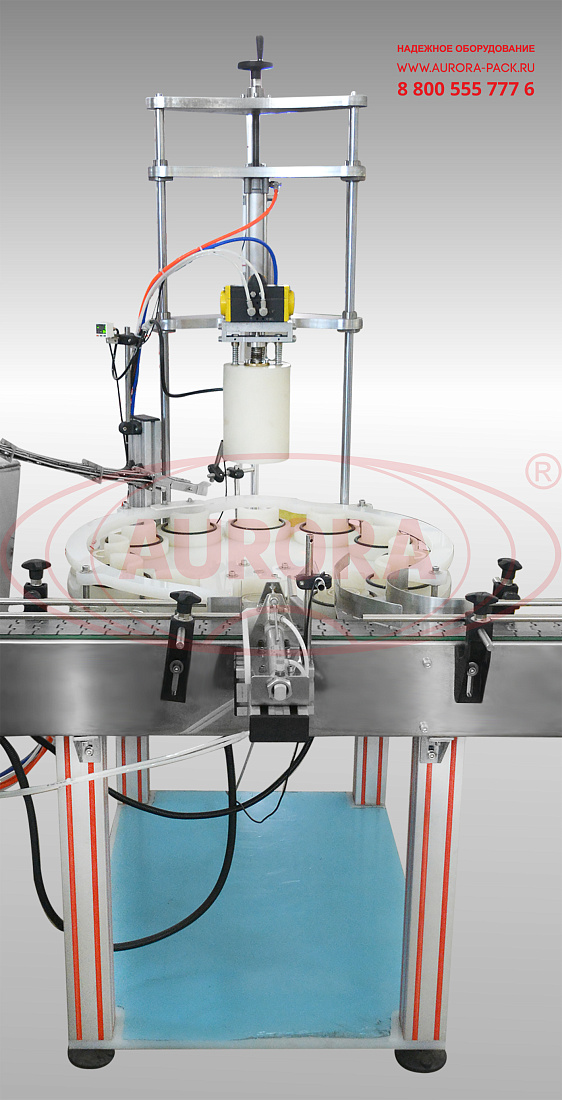

Тара с установленной крышкой переходит под укупорочную головку. Укупорочная головка опускается на тару, происходит разряжение воздуха и последующая укупорка тары. Далее укупорочная головка поднимается, укупоренная тара возобновляет движение по поворотной звезде, перемещается на транспортер, который доставляет ее на выходной накопительный стол.
Фасовка шишек осуществляется фасовочным автоматом с двумя дозирующими бункерами. Для фасовки орехов установлен специальный дозатор с четырьмя бункерами. Скорость фасовки устанавливается в зависимости от размеров сырья на панели управления вибрацией. Розлив горячего сиропа выполняется двухсопельным поршневым дозатором, оснащенным рубашкой подогрева (нагрев до 90оС), устройством перемешивания и емкостью объемом 30 л с датчиком уровня продукта. Автомат закаточный оснащен поворотным столом с 12-ю посадочными местами для тары. Укупорка производится вакуумным методом. Способ укупорки — закрутка с заданным моментом. Подача крышек на тару осуществляется из автоматического ориентатора элеваторного типа. Емкость загрузочного бака ориентатора — до 300 л.
Линия обеспечивает непрерывное выполнение цикла последовательных технологических операций по фасовке шишек и орехов, розливу сиропа и укупорке банок крышками. Все процессы реализуются согласованно в соответствии с заданной программой. Машина развивает высокую скорость работы, имеет удобный интерфейс управления и может переналаживаться для фасовки в разноформатную тару.
Назначение и область применения
Линия предназначена для дозированной подачи шишек и орехов в стеклянные банки, розлива горячего сиропа и укупорки банок крышками twist-off. Оборудование применяется в пищевой индустрии для розлива варенья, конфитюров, десертов, соусов с крупными твердыми включениями (сосновыми шишками, грецкими/кедровыми орехами, косточками и другими).Принцип работы

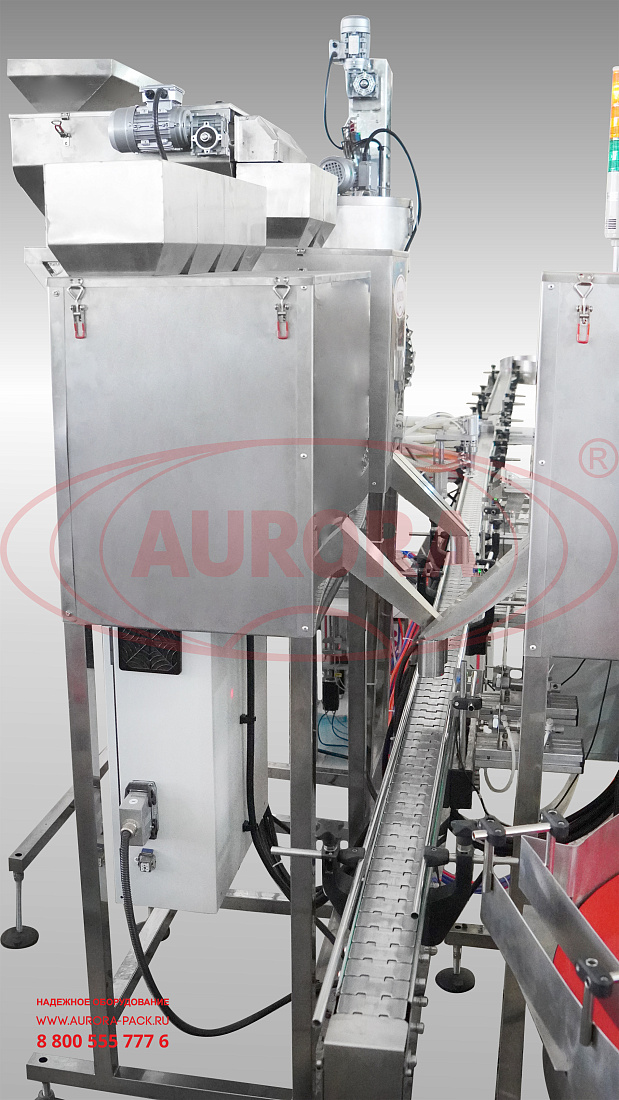

Тара с накопительного стола перемещается в зону фасовки орехов и шишек. Принцип работы дозаторов, выполняющих дозированную подачу данного сырья, идентичен. Дозируемый продукт поступает на вибростол, после чего попадает на лоток с установленным на нем тензометрическим датчиком. Датчик подает команду готовности дозирования при достижении на лотке запрограммированной массы дозируемого продукта. В этот момент машина находится в режиме ожидания. При срабатывании тензодатчика и датчика наличия тары, расположенного перед зоной дозации, происходит непосредственно подача сырья в банки.Далее тара перемещается по транспортеру в зону розлива сиропа. Появление банок считывают датчики наличия тары, после чего отсекатели фиксируют тару под соплами. Дозирующие сопла опускаются, и производится розлив продукта. Затем выходной отсекатель открывается, и флаконы возобновляют движение по транспортеру на следующий технологический участок.
Далее группа банок, подлежащая укупорке, поступает по транспортеру на вход поворотной звезды при помощи толкателя, который сдвигает тару в посадочное место поворотной звезды. Тара движется по поворотной звезде в зону укупорки, где проходит зону предварительной установки крышки. Лента транспортёра ориентатора движется и захватывает крышки из загрузочного бункера. Некачественно захваченные крышки возвращаются назад в бункер, а крышки, плотно прилегающие к поверхности ленты, поднимаются вверх. Далее изделия по склизу попадают в узел установки и забивки, где происходит предварительная установка крышки на тару.
Тара с установленной крышкой переходит под укупорочную головку. Укупорочная головка опускается на тару, происходит разряжение воздуха и последующая укупорка тары. Далее укупорочная головка поднимается, укупоренная тара возобновляет движение по поворотной звезде, перемещается на транспортер, который доставляет ее на выходной накопительный стол.
Основные элементы

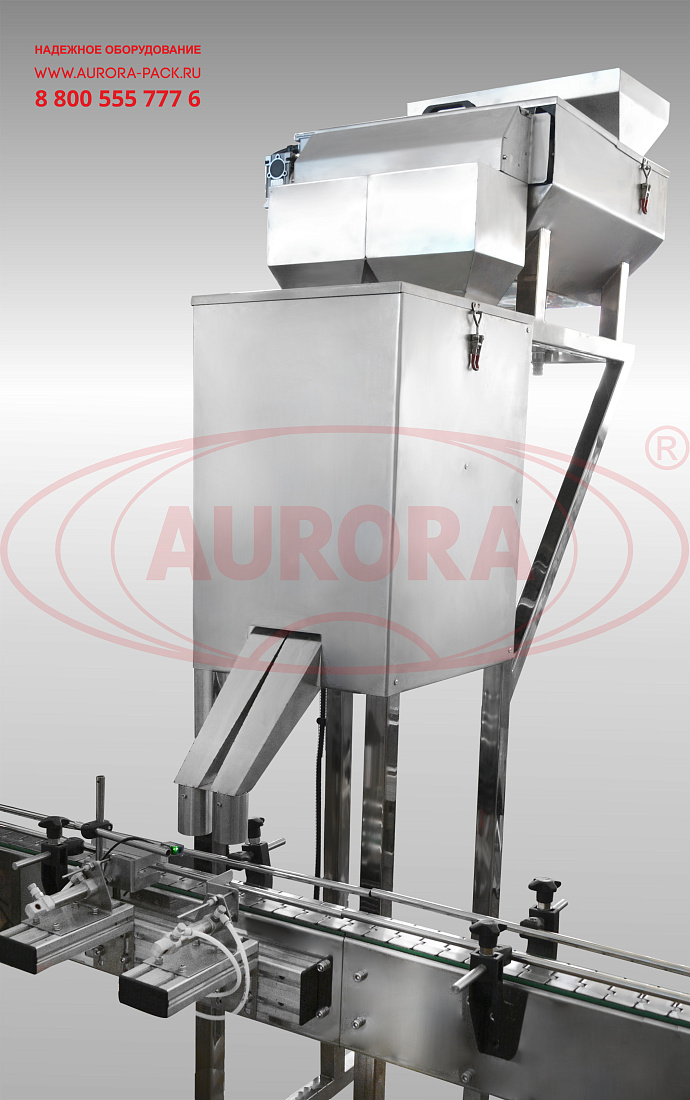

- Автомат фасовочный МД-500;
- Полуавтомат фасовочный МД-500П2М;
- Автомат фасовочный МД-500П2;

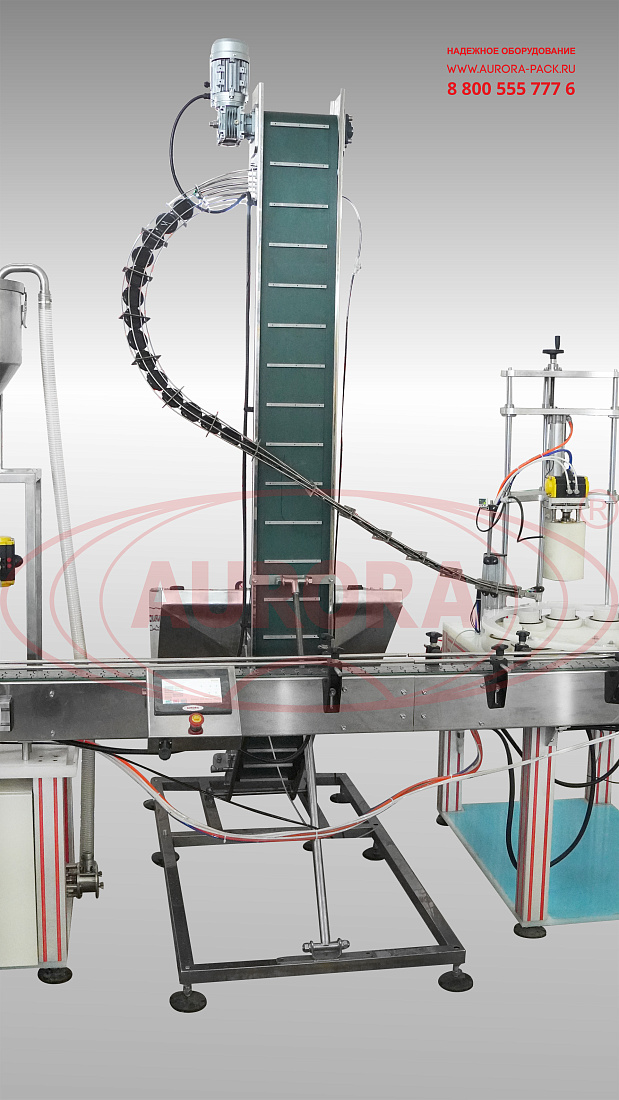

- Автоматический ориентатор элеваторного типа БК-3000;

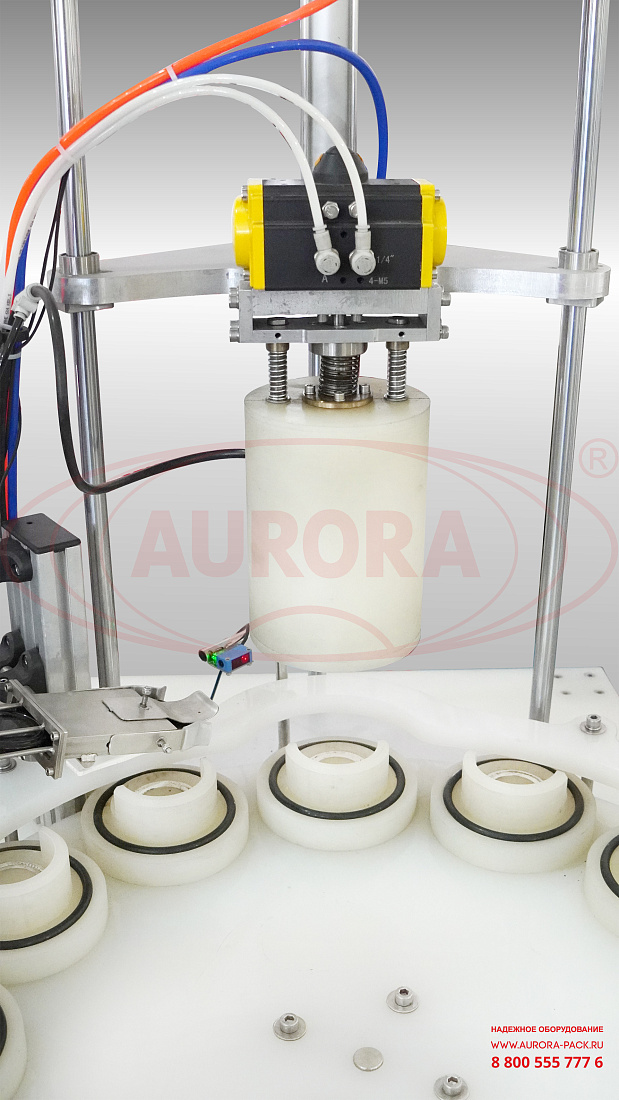

- Автомат закаточный МЗ-400Е2М;
- Транспортер пластинчатый ТЛ;
- Стол дисковый накопительный ТДМ-600;
- Стол дисковый накопительный ТДМ-600;
- Панель управления;
- Лестница.
Преимущества
- Широкая функциональность;
- Высокая производительность;
- Возможность переналадки;
- Удобная система настройки и контроля;
- Простота очистки и обслуживания.
Универсальность
Конструктивные возможности данной машины позволяют разливать варенье разной степени густоты и вязкости с шишками и орехами различного размера (максимальный размер твердых включений зависит от индивидуального исполнения систем фасовки).Удобство работы

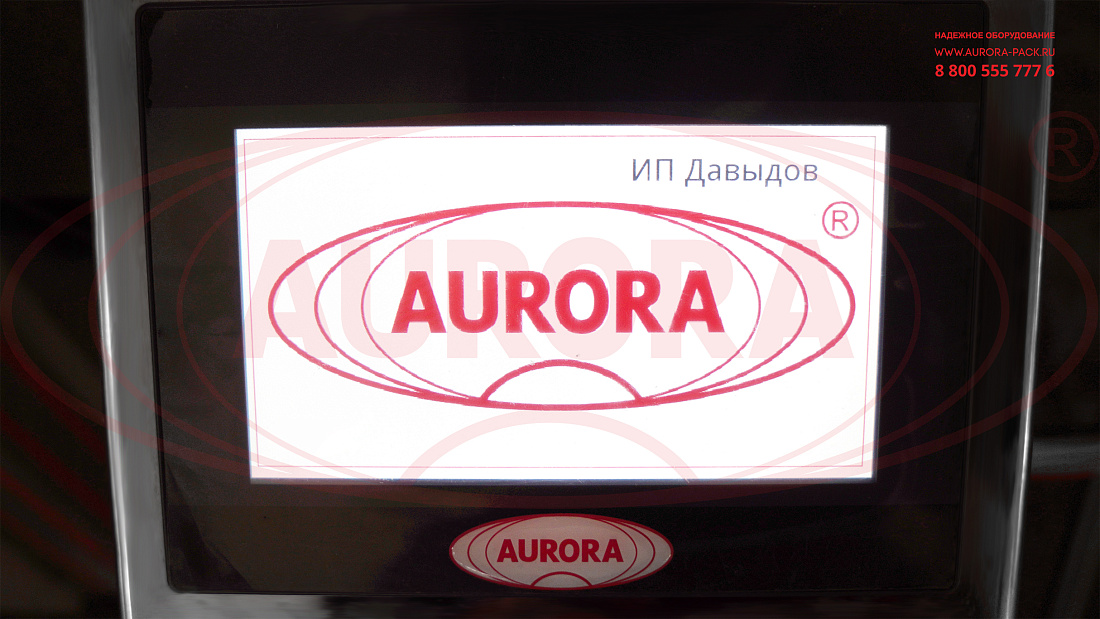

Управление работой линии осуществляется при помощи панели оператора, оснащенной экраном touch screen. В окне режима наладки можно проверить работоспособность отдельных элементов линии и произвести пробный розлив сиропа, фасовку шишек и орехов, укупорку и запуск поворотных столов. Система управления обеспечивает сохранение текущих настроек при отключении линии от сети.Варианты исполнения
Линия изготавливается в модификациях с адаптацией к розливу варенья в банки различной формы и размеров. Количество и тип дозаторов могут изменяться по запросу. Дополнительно может быть изготовлена лестница с транспортировочными колесами для удобства загрузки сиропа и другого сырья в бункеры.Безопасность
Оборудование соответствует всем требованиям, предъявляемым к оснащению пищевых производств. Все элементы, контактирующие с продуктом, изготавливается нержавеющей стали и других высококачественных материалов. Для экстренной остановки работы линии предусмотрена функция «Аварийный стоп».Отрасль: |
|
Автомат фасовочный мод. МД-500: | |
Диапазон дозирования, мл: | 50-500 |
Погрешность дозирования, %: | ±5 |
Количество дозирующих сопел, шт.: | 2 |
Объем емкости, л: | 30 |
Температура нагрева, до, °С: | 90 |
Рабочее давление сжатого воздуха, МПа: | 0,8-1,0 |
Напряжение, В/Гц: | 220/50 |
Потребляемая мощность, кВт: | 2,2 |
Габаритные размеры, мм: | 1000х2100х2050 |
Масса, кг, не более: | 200 |
Тип продукта: | Сироп |
Автомат фасовочный мод. МД-500П2: | |
Диапазон дозирования, г: | 10-500 |
Количество дозирующих бункеров, шт: | 4 |
Количество дозирующих сопел головок, шт: | 1 |
Погрешность дозирования, %: | ±5 |
Потребляемая мощность, кВт: | 0,18 |
Напряжение, В/Гц: | 220/50 |
Габаритные размеры, мм, не менее: | 1150×900×1950 |
Масса, кг, до: | 111 |
Тип продукта: | Орехи |
Полуавтомат фасовочный мод. МД-500П2М: | |
Количество дозирующих бункеров, шт: | 2 |
Диапазон дозирования, г: | 10-500 |
Количество дозирующих сопел головок, шт.: | 1 |
Погрешность дозирования, %: | ±5 |
Напряжение, В/Гц: | 220/50 |
Потребляемая мощность, кВт: | 1,2 |
Габаритные размеры, мм: | 1300×1250×2300 |
Масса, кг, до: | 78 |
Тип продукта: | Шишки |
Автомат закаточный мод. МЗ-400Е2М: | |
Производительность, шт./час, до: | 1500 |
Способ укупорки тары: | Закрутка с заданным моментом |
Количество укупорочных голов, шт: | 1 |
Тип крышек: | Twist off |
Напряжение питания, В/Гц: | 220/50 |
Потребляемая мощность, кВт: | 1,5 |
Требуемое давление воздуха компрессора, МПа: | 0,8-1,0 |
Габаритные размеры, мм: | 850×1200×1950 |
Масса, кг, до: | 200 |
Стол дисковый накопительный мод. ТДМ-600: | |
Диаметр поворотного стола, мм: | 1000 |
Скорость вращения стола, об./мин, до: | 19 |
Потребляемая мощность, кВт: | 0,37 |
Напряжение питания, В/Гц: | 220/50 |
Габаритные размеры, мм: | 1100×1100×1400 |
Масса, кг, не более: | 65 |
В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
