Линия укупорки стеклянных банок крышками твист-офф с этикетировочной станцией

Линия укупорки и этикетировки высокой производительности адаптирована к работе с банками двух типоразмеров (объемом 0,2 л и 0,125 л) и крышками твист-офф. В комплектацию оборудования включен ориентатор элеваторного типа, который осуществляет правильное позиционирование и подачу крышек в зону укупорки. На склизе ориентатора установлен облучатель для обеззараживания крышек за счет воздействия ультрафиолетового бактерицидного излучения. Укупорка реализуется методом закрутки под вакуумом. В зоне укупорки тара перемещается при помощи поворотного стола с 6-ю индивидуальными посадочными местами. Система этикетирования аккуратно и точно наносит лейбл на боковую поверхность банки. Сразу после нанесения этикетка приглаживается обкатчиком, что обеспечивает ее плотное прилегание к таре.
Линия демонстрирует быстрое и качественное выполнение всех операций в поточном режиме. Установка работает полностью автоматически, а для настройки и управления предусмотрена удобная сенсорная панель оператора. Машина может использоваться не только автономно, но и интегрироваться с линейными дозаторами, станциями групповой упаковки тары в термопленку и другим упаковочным оборудованием.

Назначение и область применения

Линия предназначена для ориентирования и подачи крышек типа твист-офф, последующей укупорки стеклянных банок и нанесения этикеток на самоклеящейся основе. Оборудование может применяться в пищевой отрасли на предприятиях, выпускающих рыбные и мясные консервы, икру, варенье, джем, мед и другую продукцию в аналогичной таре.

Принцип работы

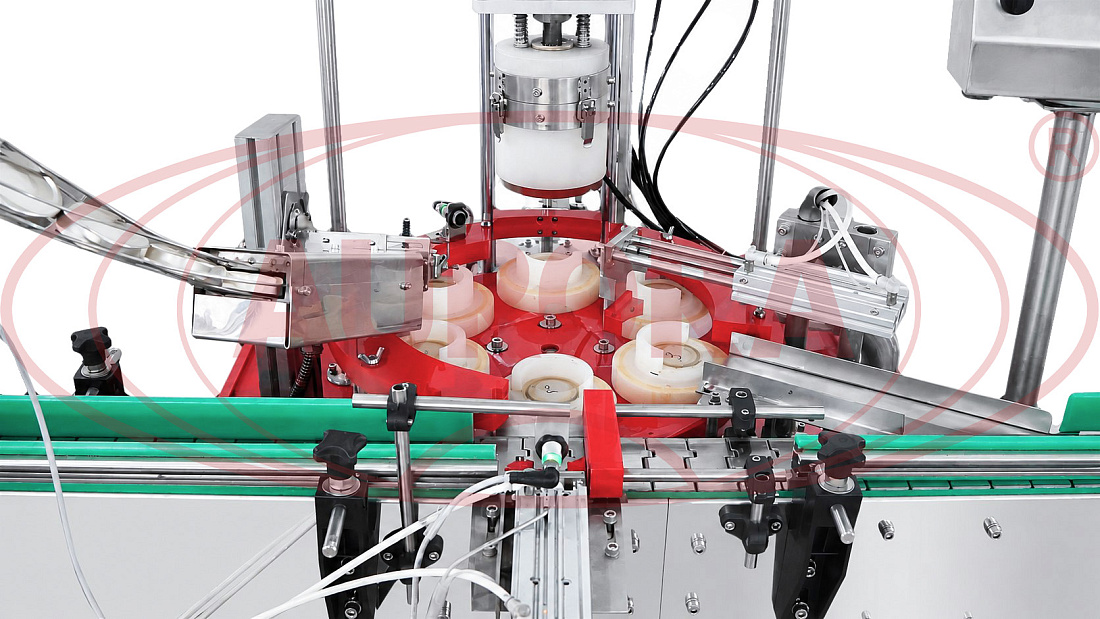

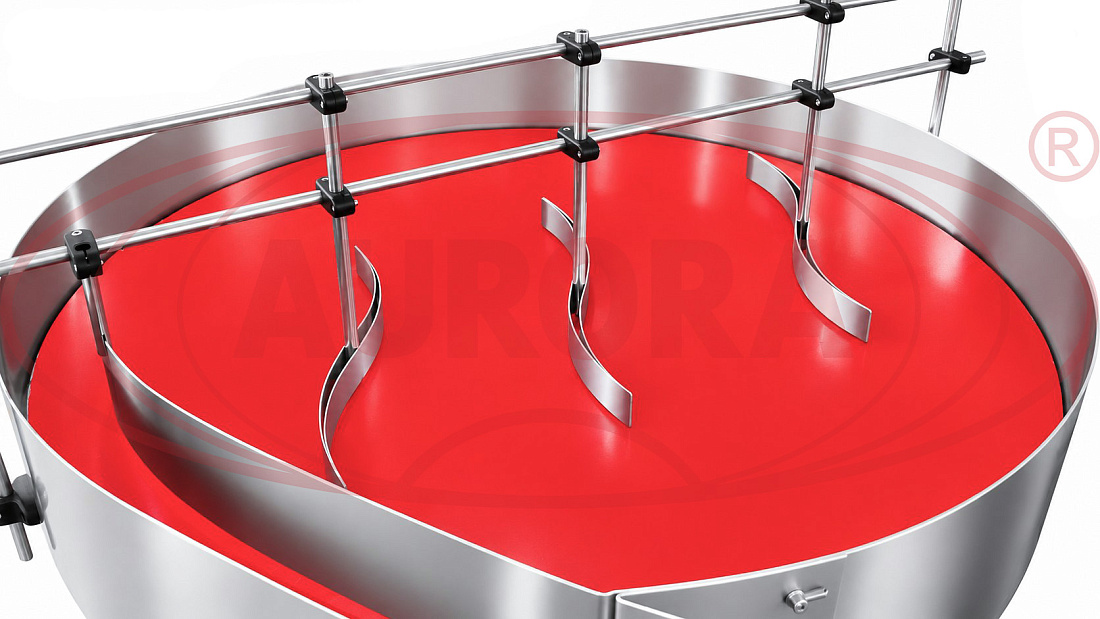

Тара по подающему транспортеру с поворотного стола поступает в зону укупорки. Поворотная звезда захватывает тару и передвигает ее в зону укупорки.

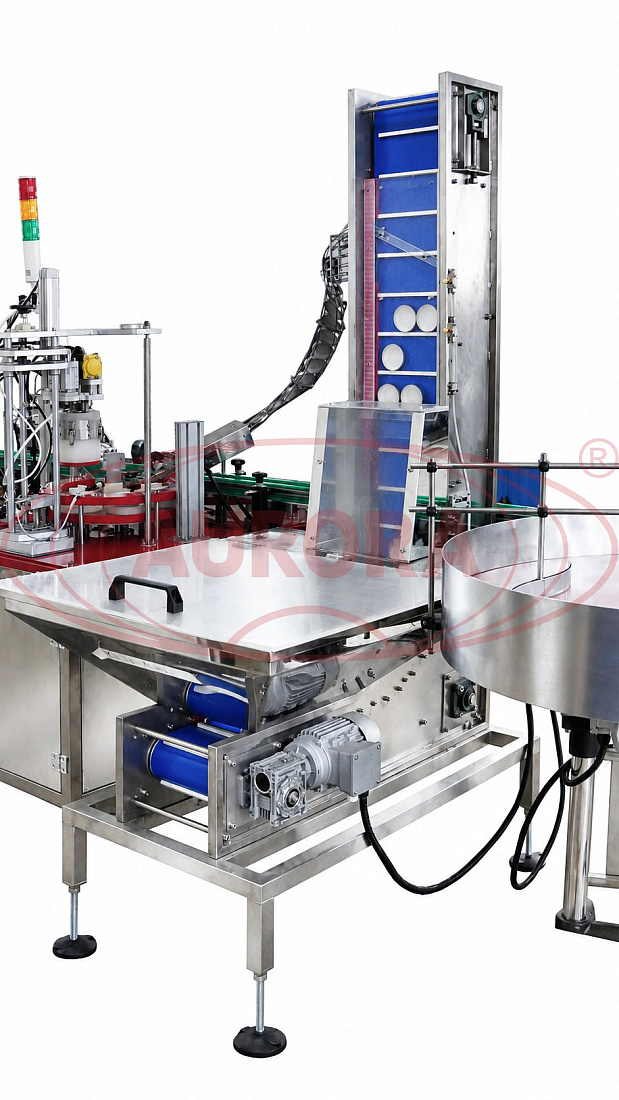

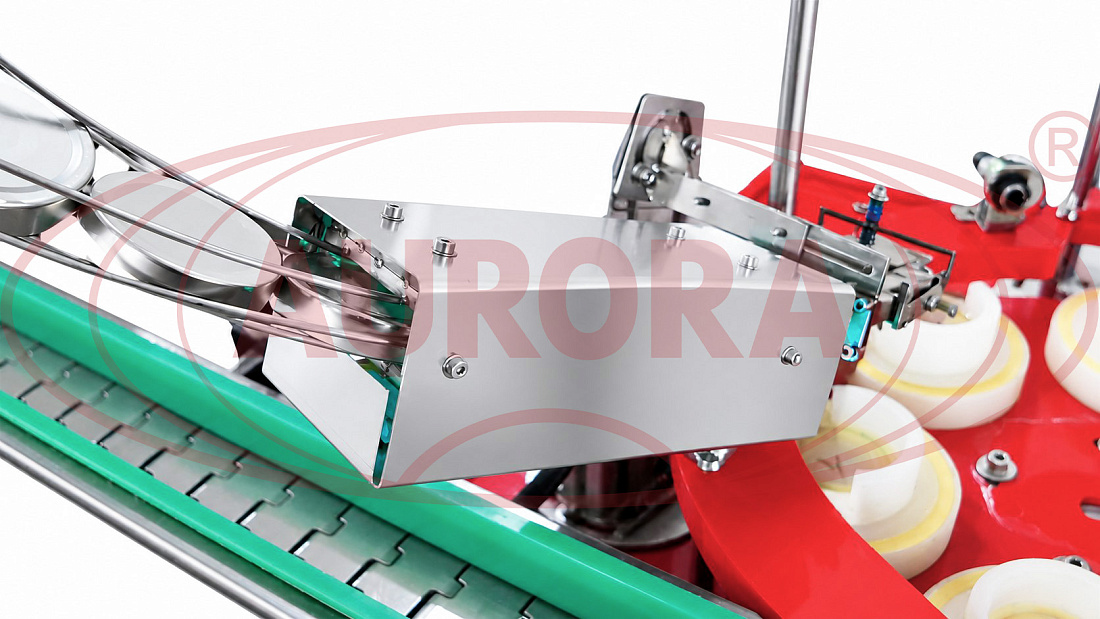

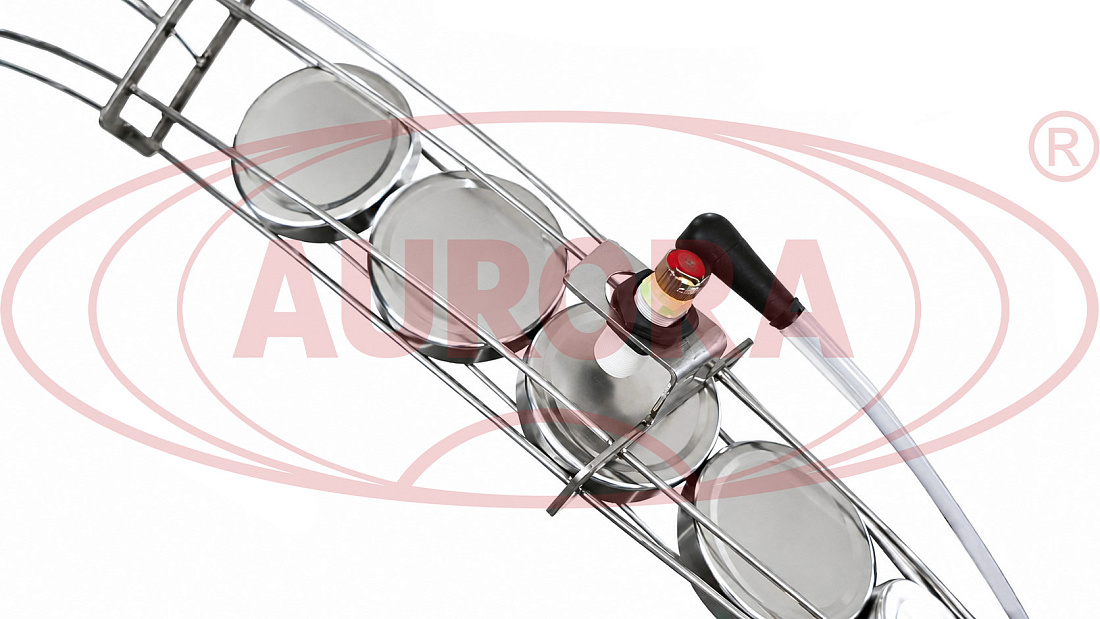

Параллельно ориентатор элеваторного типа автоматически ориентирует крышки и подает их по склизу в зону установки. Крышки перемещаются по склизу, проходят через проходное окно стерилизатора и попадают в зону облучения ультрафиолетовым светом, где происходит их обработка светом бактерицидных ламп. Далее крышки выходят из камеры и направляются по склизу к устройству установки крышек.

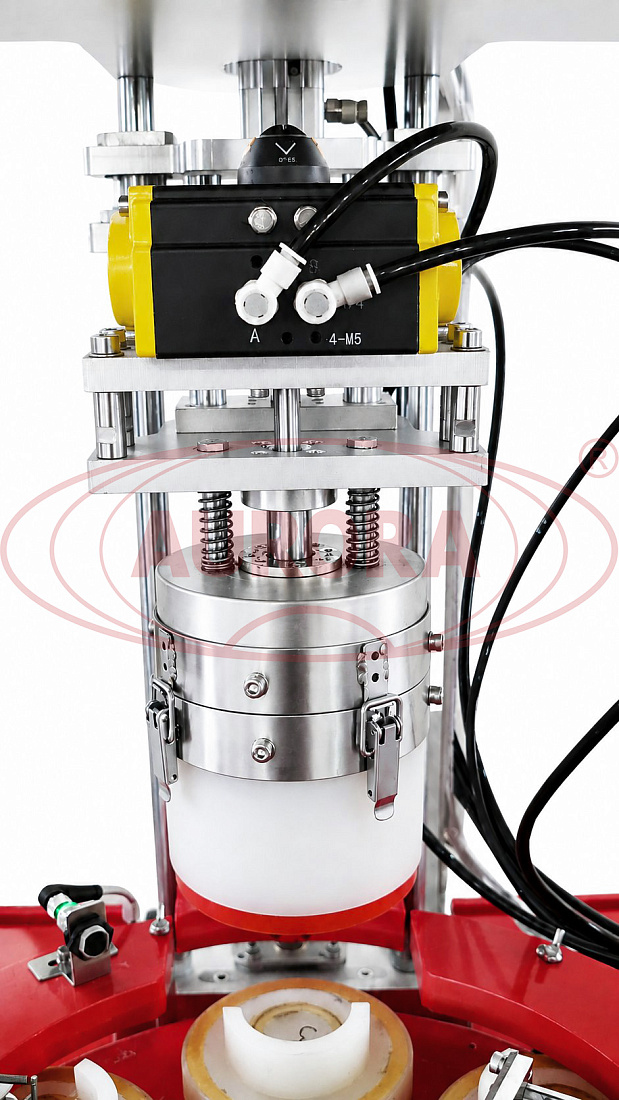

Тара останавливается в зоне укупорки, укупорочная голова с колбой опускается. Вакуумный насос начинает откачивать воздух до заданного на цифровом датчике давления значения. После откачки воздуха опускается прижим крышки в укупорочной голове, насос продолжает откачку воздуха до окончания времени закрутки, затем прижим поворачивает крышку, укупоривая банку. После завершения цикла укупорки в колбу подается воздух для выравнивания давления, и укупорочная голова поднимается в исходное положение.

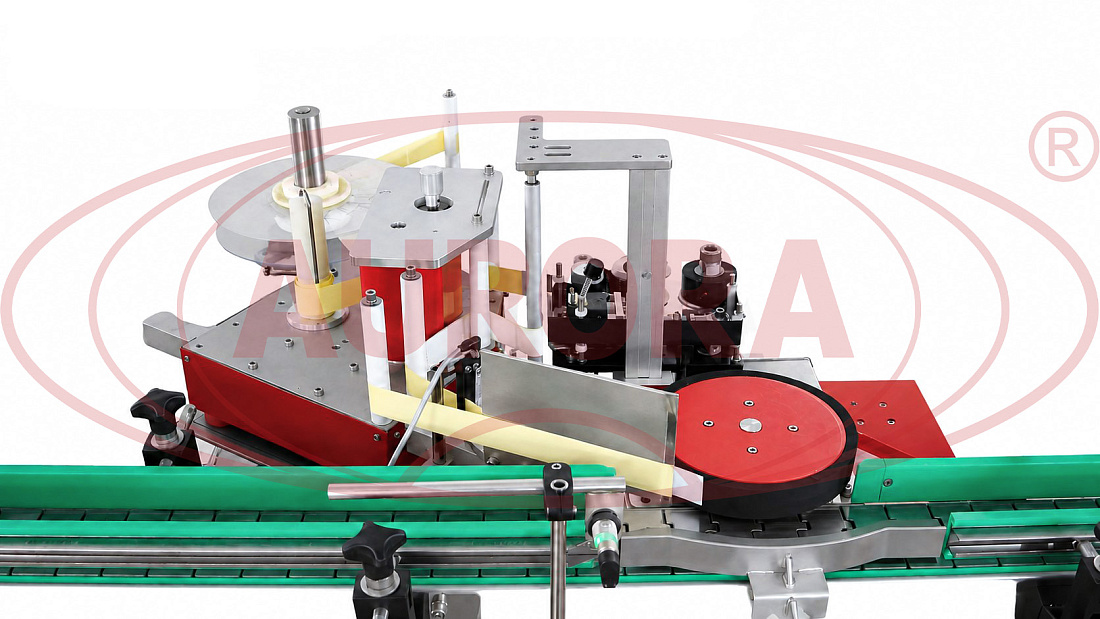

Укупоренная банка перемещается на следующий технологический участок – в зону этикетирования. Появление банки фиксируется датчиком, который подает команду на пуск привода аппликатора. Этикетка наклеивается на флакон и прикатывается обкатчиком. Полностью готовая упаковка перемещается в зону выгрузки.

Основные элементы

• Автомат закрутки крышек;
• Автомат этикетировки и датировки;
• Ультрафиолетовый стерилизатор мод. УФ Гка;

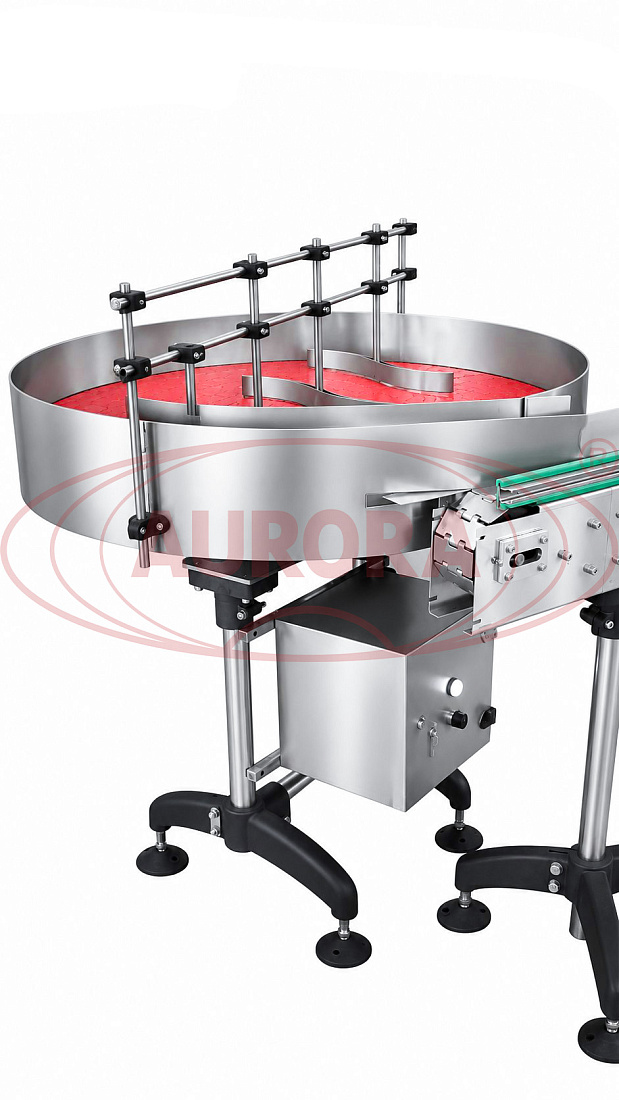

• Транспортер дисковый межоперационный;
• Панель управления.

Преимущества

• Высокая производительность и согласованность процессов;
• Возможность использования тары и крышек нескольких типоразмеров;
• Наличие ориентатора крышек с бактерицидным облучателем;
• Качественная вакуумная укупорка крышек;
• Ровное нанесение этикеток без загибов, морщинистости и других дефектов;
• Простота и удобство в настройке, контроле и обслуживании.

Универсальность

Линия может применяться для укупорки и этикетирования банок различного формата. Для переналадки потребуется сменная оснастка, соответствующая габаритам тары (сменные прижим, колба, поворотная звезда и ряд других элементов).

Удобство работы

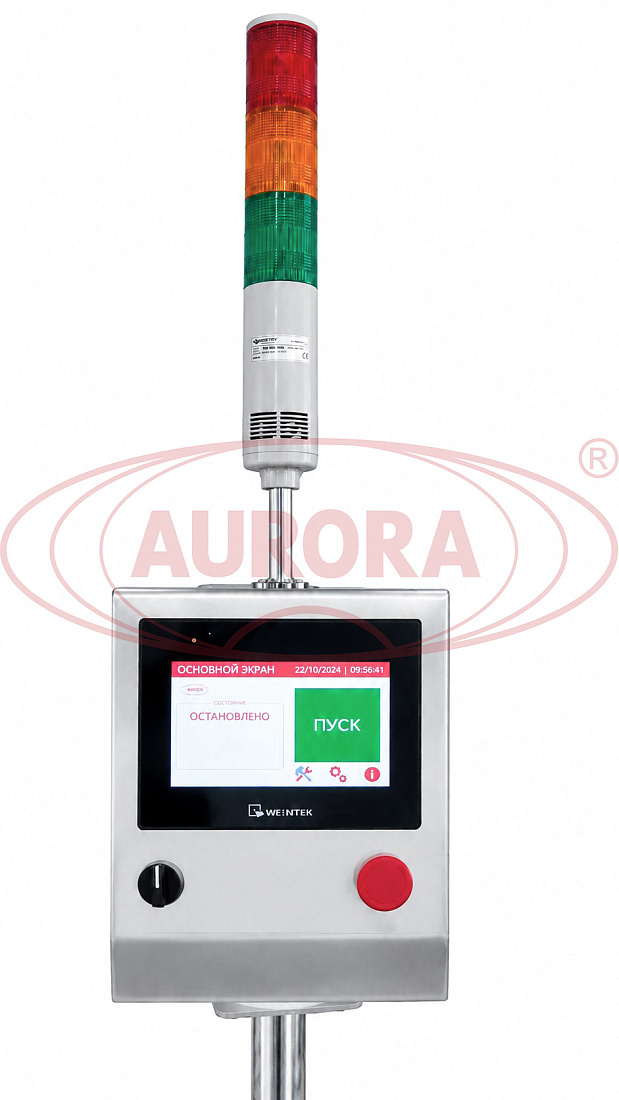

Управление ключевыми процессами и настройка оптимального режима работы производится с панели, оснащенной сенсорным экраном. В окне режима наладки каждый элемент можно включить индивидуально и проверить его работу, здесь же можно произвести пробную укупорку. Простой и понятный интерфейс обеспечивает удобство эксплуатации оборудования.

Варианты исполнения

По запросу заказчика линия может быть оснащена дополнительным оборудованием, например, проходным тоннелем для сушки тары. Возможны изменения в отдельных элементах (количество пазов в поворотной звезде, наличие/отсутствие датера и другие). Опционально может быть установлена система для нанесения этикеток сверху на крышки банок.

Безопасность

При изготовлении оборудования применяются качественные материалы, которые не выделяют токсичных веществ. При соблюдении требований к эксплуатации, обслуживанию, наладке, хранению и утилизации линия не представляет опасности для обслуживающего персонала и окружающей среды.
