Установка мембранной фильтрации с дозированием МДП-200Ф

Описание
Характеристики
Видео
Отзывы
Документация
Статьи

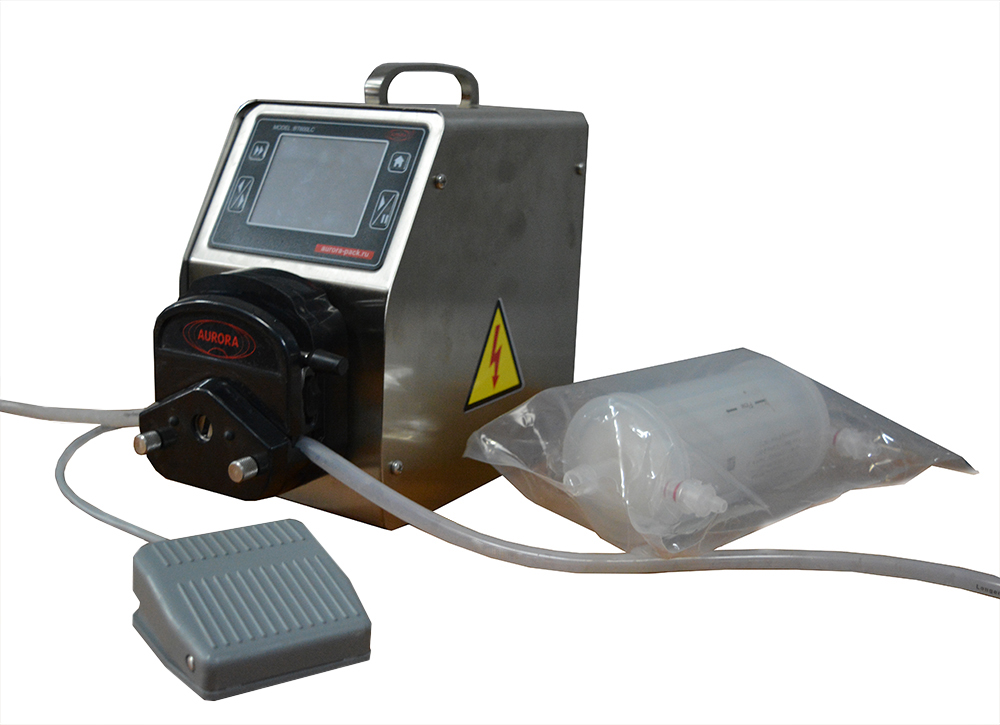

Установка мембранной фильтрации с дозированием МДП-200Ф — многофункциональное оборудование, предназначенное для эффективной и качественной фильтрации лекарственных препаратов от нежелательных примесей. Данная модель оснащена насосом перистальтического типа, выполняющим прокачку продукта через каскад мембранных фильтров, а также его дозирование в заданном объеме. Конструкция полуавтоматического перистальтического насоса-дозатора, входящего в состав установки, предусматривает закрытый поток от резервуара с продуктом до кончика наполняющего сопла, что исключает его разбрызгивание или утечку. В насосе предусмотрена функция обратного отсоса («последней капли»), благодаря которой погрешность дозирования сводится к минимуму.

Все части установки, соприкасающиеся с продуктом, за исключением фильтров-капсул, изготовлены из силикона или капролона и стерилизуются автоклавированием, дозирующие сопла изготовлены из стали AISI 304. Производство оборудования осуществляется строго по ГОСТ Р 52249-2004, что также, в свою очередь, обеспечивает его соответствие требованиям стандарта GMP.

Назначение и область применения

Установка мембранной фильтрации с дозированием МДП-200Ф применяется в медицинской и микробиологической промышленности для производства фармацевтических и ветеринарных препаратов, экстемпоральных препаратов (аптечные растворы), БАД, удобрений, средств защиты растений и ряда других продуктов. Заказчики данного оборудования —предприятия, изготавливающие лекарственные средства, а также производственные аптеки, научно-исследовательские институты и лаборатории.

Принцип работы

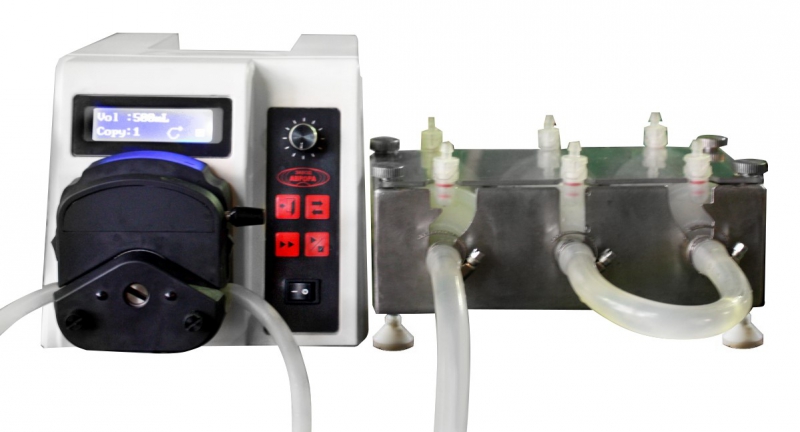

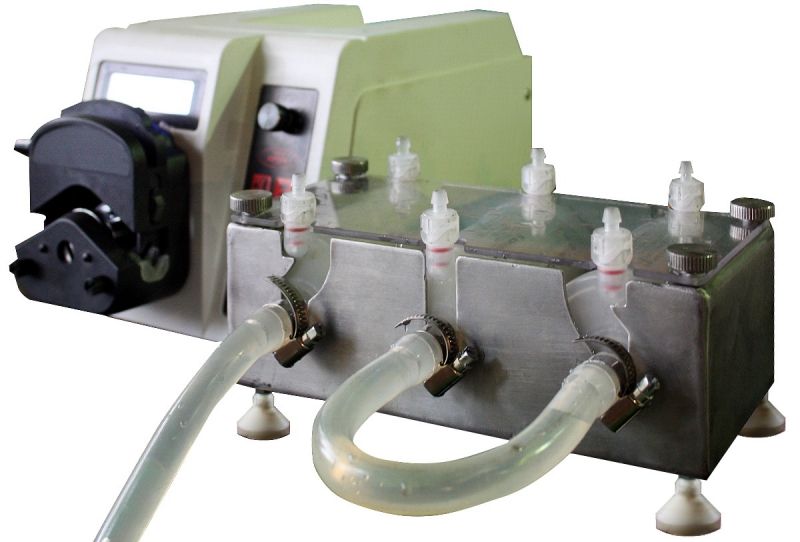

Оператор подготавливает емкость с продуктом и выходную тару, устанавливает в них шланги и задает все необходимые параметры работы установки. При помощи педали осуществляется запуск. Ролики, расположенные в приводе насоса, вращаясь, передавливают шланг и порционно выталкивают жидкость вперед. Попадая в фильтрационные блоки, продукт очищается. Каскад фильтров находится в специальной кассете, где каждая капсула закреплена быстросъемным фиксаторами. При отсоединении магистрали от каскада фильтров установка МДП-200Ф выполняет функцию только высокоточной дозирующей машины.

Основные элементы

  •  привод насоса МДП-200, МДП-200М или МДП-200 Плюс;
  •  дозирующая головка для перистальтического дозатора;
  •  блок фильтров;
  •  ножная педаль управления;
  •  подставка под фильтры;
  •  шланг силиконовый.

Преимущества

  •  Высокая степень очистки продукта;
  •  Функция «Быстрый пуск» для быстрого наполнения/опорожнения рабочей трубки насоса;
  •  Функция «Угол всасывания», обеспечивающая дозирование очищенного продукта до последней капли;
  •  Параметры расхода, скорость работы установки, направление вращения двигателя насоса и другие важные значения задаются на панели управления;
  •  Компактность и мобильность оборудования.

Универсальность

Данная модель является универсальной, поскольку предполагает попеременную очистку и дозирование разных продуктов.

Удобство работы

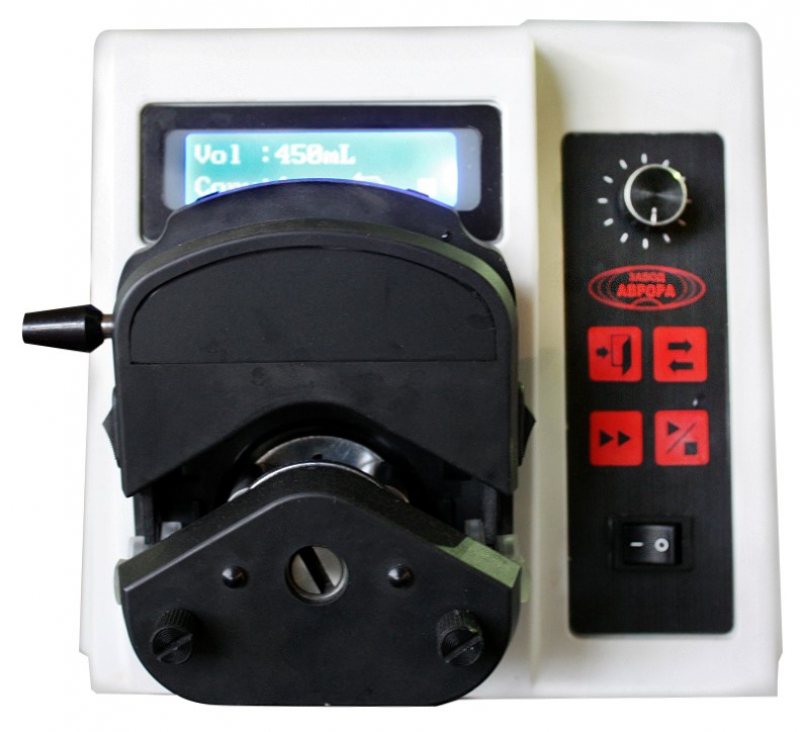

Управление установкой производится посредством задания команд на сенсорной панели при помощи мультифункционального регулятора. При вращении переключателя происходит выбор параметров работы насоса,  которые отображаются на жидкокристаллическом дисплее. Система управления обеспечивает сохранение текущих настроек (установленная головка и шланг, время и объем розлива) при отключении от сети.

Варианты исполнения

Исполнение данной установки зависит от консистенции и свойств прокачиваемого продукта, требований к степени финишной фильтрации и других индивидуальных особенностей производства. В зависимости от требуемой скорости определяется выбор фильтров, количество фильтров определяется пропускной способностью микрочастиц. Для очистки густых продуктов установки оснащаются шлангами с большим диаметром.  Привод перистальтического насоса может использоваться с различными головками. В зависимости от используемой трубки и головки привод может обеспечить расход в диапазоне 0,05-6000 мл/мин с шаговым приводом насоса дозатора и до 12000 мл/мин с блоком насоса-дозатора на базе серводвигателя, при этом дозируемый объем может изменяться в диапазоне от 0,5 до 9999 мл.



В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.

Тип: полуавтомат
Производительность: до 600 шт/ч
Тип дозатора: Полуавтоматические перистальтические дозаторы
Диапазон розлива: 1 — 1000 мл
Тип тары:
  • Стеклянная тара
  • Пластиковая тара
Мощность: 0,14 кВт
Вес: 6 кг
Напряжение: 220
Количество разливочных головок: 1 шт
Отрасль:
  • Фармацевтика
  • Пищевое производство
  • Ветеринария
  • Химия
Внутренний диаметр горла тары: от 10 мм
Высота тары: от 55 мм
Диаметр корпуса тары: от 22 мм
Тип продукта:
  • Жидкий
  • Средневязкий
Продолжительность переналадки: 1 - 2 мин
Высота: 180 мм
Диапазон расхода: до 1500 мл/мин
Скорость: 10 — 600 об/мин
Длина: 292 мм
Ширина: 185 мм
Количество дозирующих сопел: 1 шт

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.

Перистальтический дозатор МДП-200, с фильтрами -- МДП-200Ф

Перистальтический дозатор МДП-200 (2011 модельного года) производства предприятия "АВРОРА". Опционально может комплектоваться каскадом мембранных фильтров для асептического розлива. Эта модель называется МДП-200Ф.
Удобен в управлении, прост в наладке, надежен в работе.

Установка мембранной фильтрации с дозированием МДП-200Ф

Видео, демонстрирующее процесс дозирования продукта в стеклянные флаконы, объемом 10 мл и 450 мл.

МДП-200Ф: дозирование сиропа

Демонстрация розлива сиропа в стеклянный флакон, объемом 500 мл.

Подключение фильтра для очистки жидкости к МДП-200Ф
Перистальтический насос-дозатор МДП-200 с каскадом мембранных фильтров

Розлив чистого глицерина 100 мл с установкой мембранного фильтра

Перистальтический дозатор МДП-200Ф в чистой зоне производственной аптеки

На видео представлен процесс розлива инфузионных растворов на перистальтическом насосе-дозаторе МДП-200Ф.

Розлив инфузионных растворов на перистальтическом дозаторе МДП-200Ф

На видео представлен процесс работы перистальтического дозатора МДП-200Ф в чистой зоне производственной аптеки.

Розлив жидкости на перистальтическом насосе-дозаторе МДП-200Ф с комплектом мембранных фильтров

На видео представлен процесс розлива жидкости 100 мл с фильтрацией за 2.3 секунды.

Розлив жидкости на МДП-200Ф
Установка фильтрации растворов МДП-200Ф с перистальтическим дозатором

На вижео показано дозирвоание жидкости с помощью установки мембранной фильтрации МДП-200Ф
