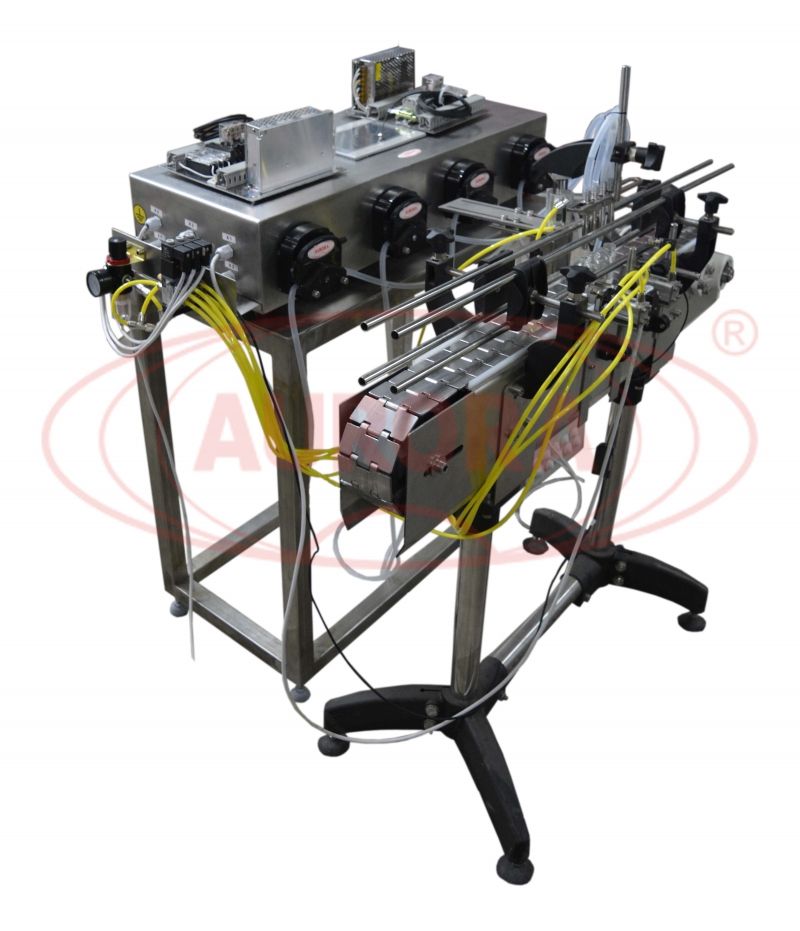

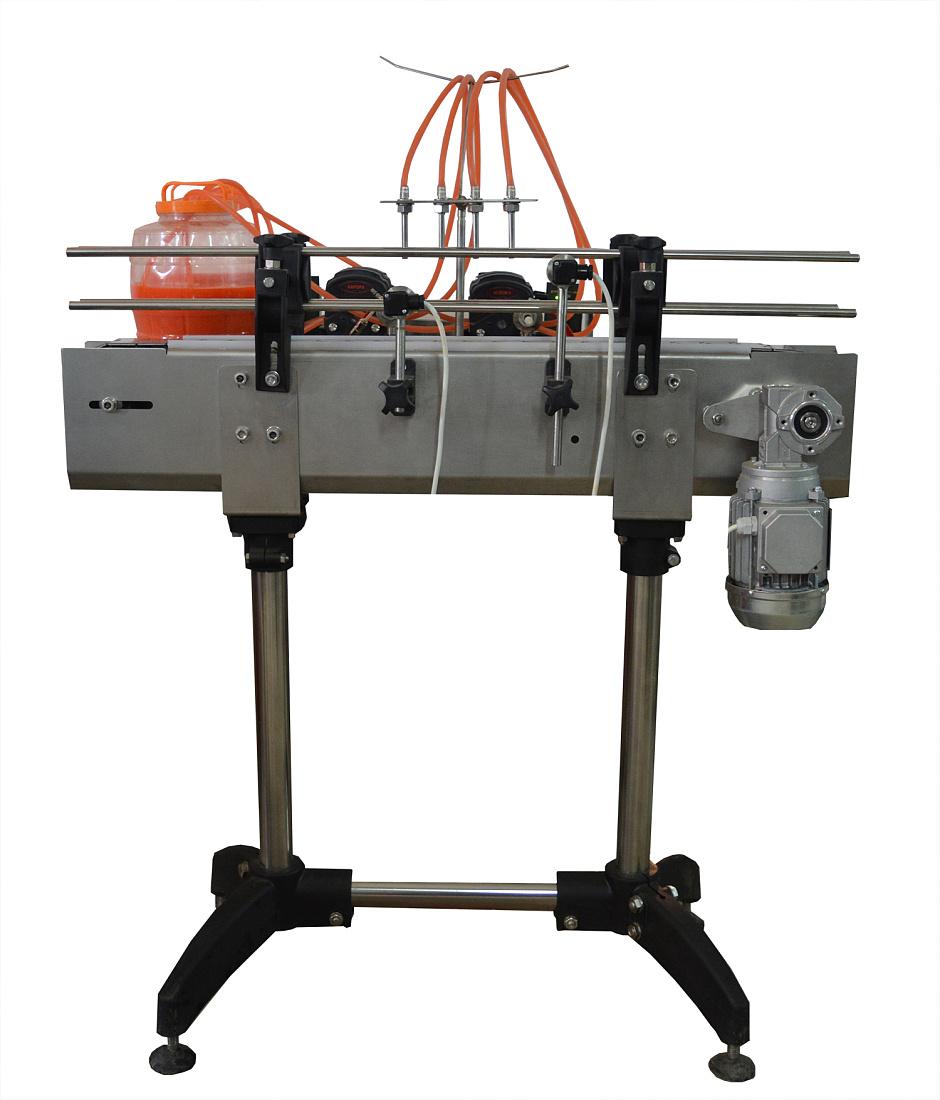

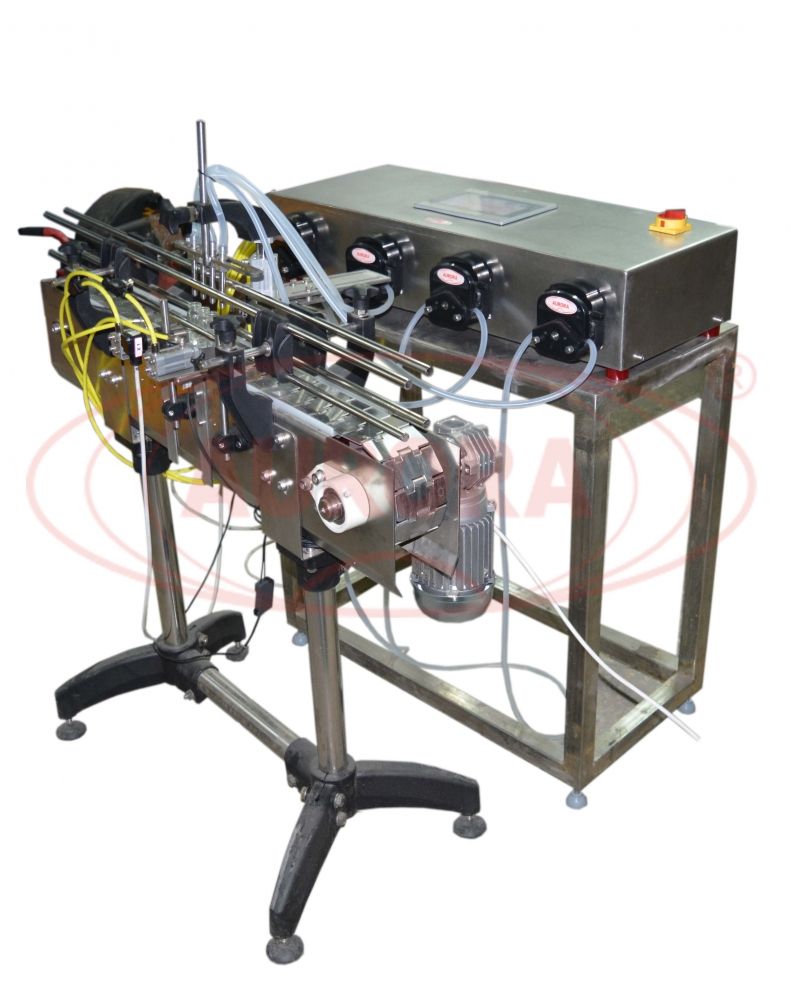

Установка дозирующая МДП-200Л

Описание
Характеристики
Видео
Документация
Статьи

Назначение и область применения

Автоматическая дозирующая установка МДП-200Л предназначена для дозированной подачи жидких, средневязких продуктов в различные типоразмеры флаконов. Данная установка может использоваться на фармацевтических, пищевых и химических предприятиях. При производстве установки были использованы наши собственные разработки. Оборудование соответствует требованиям GMP. Корпус выполнен из нержавеющей стали марки AISI 304, что обеспечивает устойчивость к коррозии и простоту очистки.

Объем дозы зависит от производительности каждого дозатора и времени дозирования. Оба параметра регулируются на панели управления. При максимальной скорости вращения одна головка за 1 секунду перекачивает 25 мл воды. Время дозирования изменяется в диапазоне от 1 до 99 секунд.

Принцип работы

Осторожно освободите оборудование от упаковочной тары и установите на рабочее место шкаф управления, емкость и держатель с дозирующими соплами. Соедините их между собой трубопроводами. Установите датчики и отсекатели.

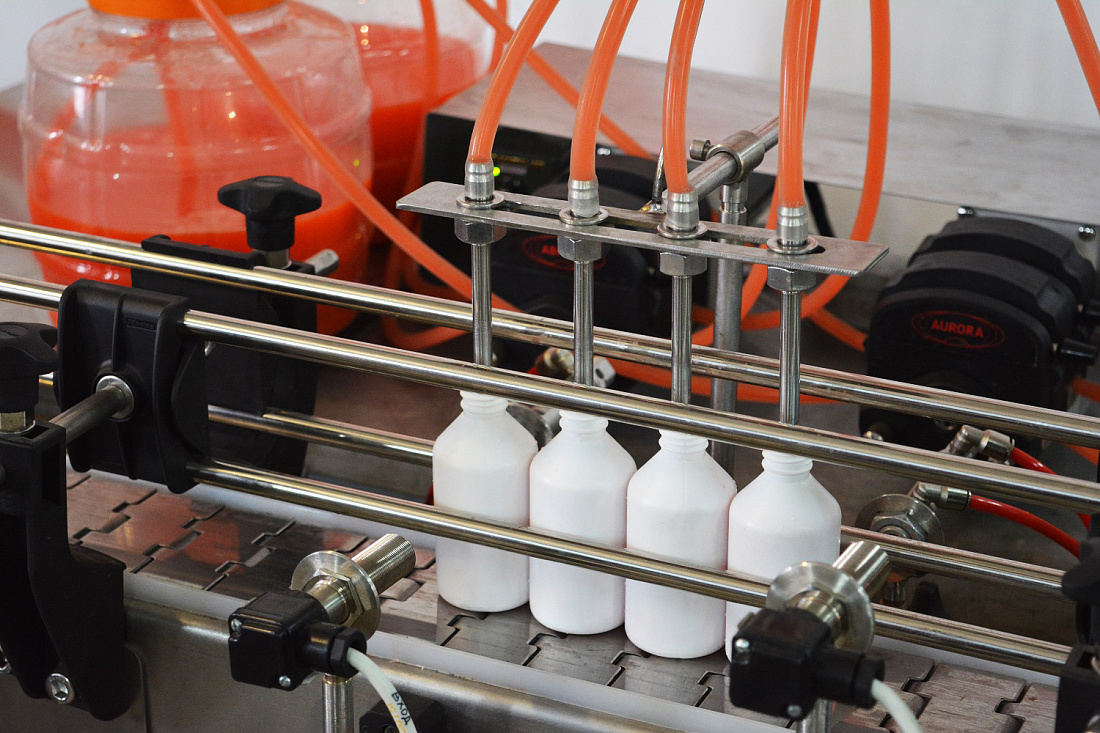

Дозирование флаконов происходит следующим образом:
1. Флаконы движутся по транспортеру к технологической позиции дозирования
2. Срабатывает датчик №1, отсекатель №2 блокирует движение флаконов
3. Датчиком №1 отсчитывается 4 флакона и отсекатель №1 блокирует движение оставшихся флаконов
4. Производится наполнение флаконов через дозирующие сопла
5. Отсекатель №2 освобождает наполненные флаконы
6. Датчиком №2 отсчитывается 4 наполненных флакона и отсекатель №1 освобождает движение оставшихся на технологической линии флаконов.

Установка работает в двух режимах: автоматическом и ручном (режим наладки). При автоматическом режиме все параметры работы задаются заранее оператором, работа осуществляется без участия оператора.

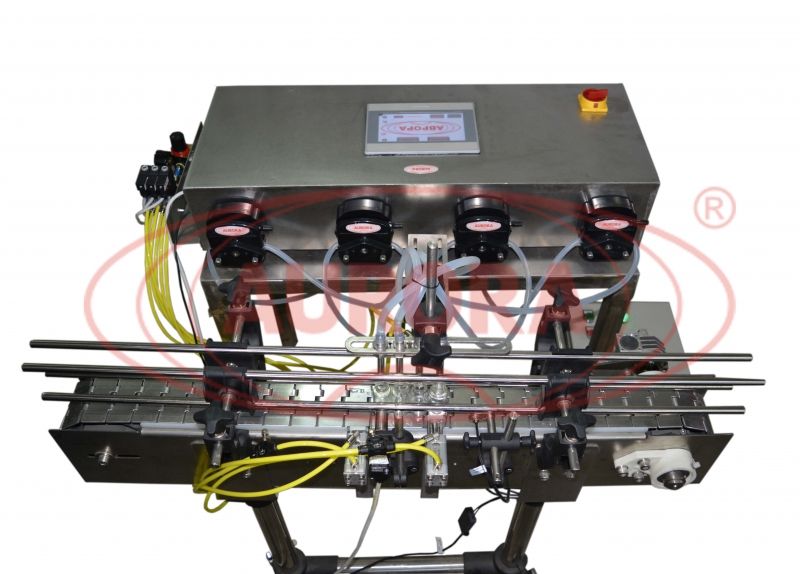

Основные элементы

  1. Стойка
  2. Шкаф управления
  3. Дозатор с четырьмя дозирующими головками

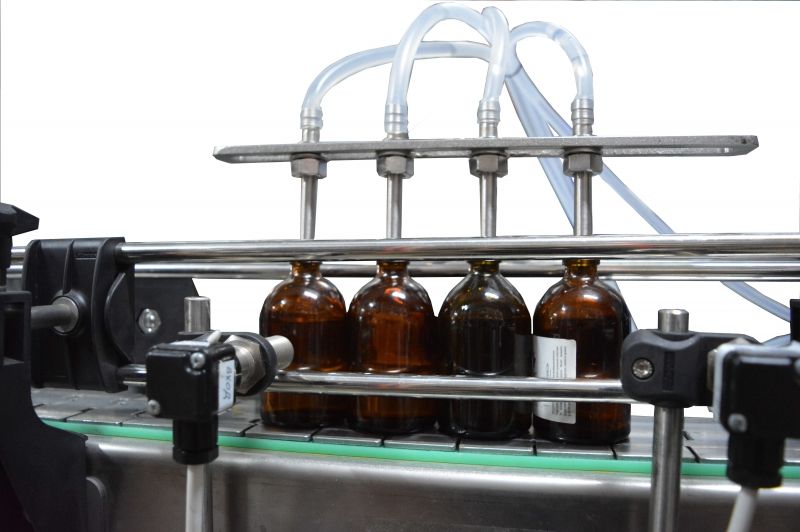

  4. Дозирующие сопла
  5. Держатель
  6. Емкость с продуктом
  7. Силиконовые трубки

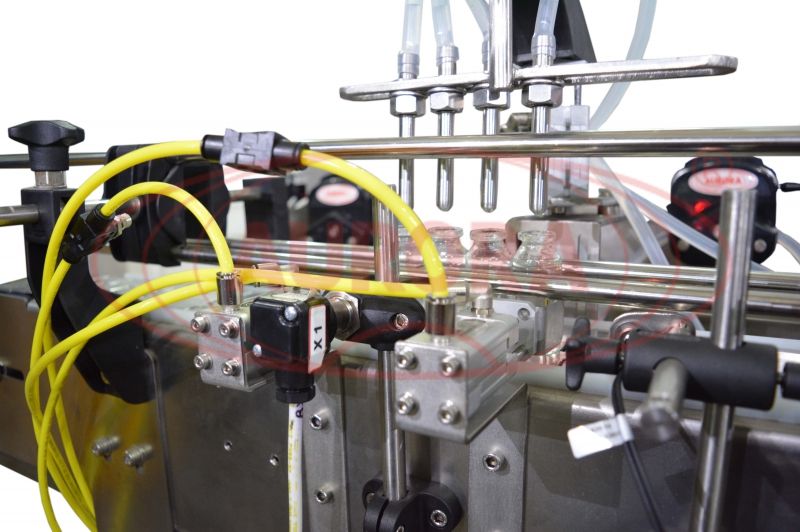

  8. Датчики

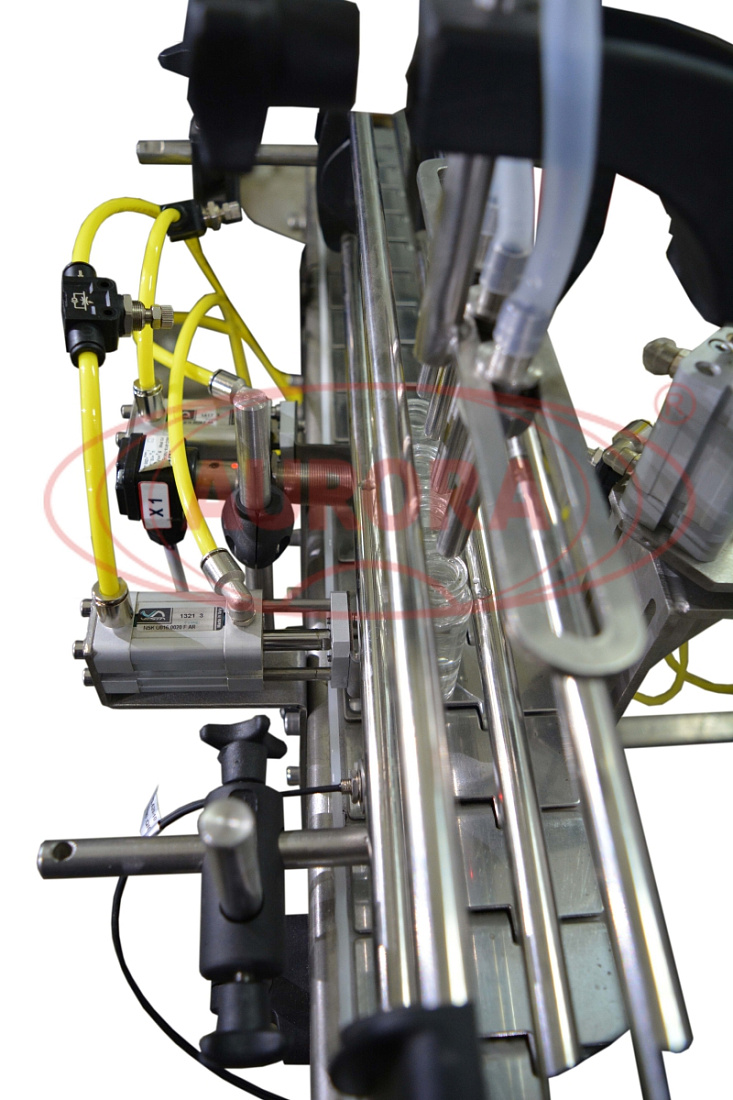

  9. Отсекатели

Преимущества

  1. Объем дозы и время дозирования устанавливаются на панели управления. Система управления обеспечивает сохранение текущих настроек при отключении от сети
  2. Малые габаритные размеры
  3. Мобильность - каждый узел легко отсоединяется и перемещается по рабочей зоне
  4. Высокая точность дозирования и постоянство дозы
  5. Оригинальная конструкция сопел, предотвращающих эффект «последней капли»

Универсальность

Широкая универсальность линии обусловлена оригинальной конструкцией механизма розлива, а также простой переналадкой на другой вид тары, которая в среднем занимает от 5 до 10 минут.

Удобство в работе

Установка экономична, безопасна для оператора, имеет удобную панель управления, находящуюся на транспортере.

Варианты исполнения

Мы имеем положительный опыт в изготовлении и наладке дозирующего оборудования. Данная установка может подвергаться модификации:

- увеличение дозирующих головок и сопел

- исполнение с входным и выходным столами ТДМ

- добавление функции одновременной подачи двух типов жидкости.

Безопасность

Руки оператора не находятся в зоне розлива, что предотвращает несчастные случаи. Все части установки, соприкасающиеся с продуктом, за исключением фильтр-капсул (отдельная опция), изготовлены из силикона или капролона, и стерилизуются автоклавированием.



В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.

Тип: автомат
Производительность: 1000 шт/ч
Тип дозатора: Автоматические перистальтические дозаторы
Диапазон розлива: 1-3000 мл
Тип тары:
  • Стеклянная тара
  • Пластиковая тара
Вес: 40 кг
Напряжение: 220
Отрасль:
  • Косметика
  • Фармацевтика
  • Пищевое производство
  • Электронные сигареты
  • Ветеринария
  • Химия
Тип продукта:
  • Жидкий
  • Средневязкий
Высота: 950 мм
Диапазон расхода: 2280 мл/мин
Скорость: 10-600 об/мин
Длина: 500 мм
Ширина: 500 мм
Количество дозирующих сопел: 4 шт

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.

Установка линии дозирования

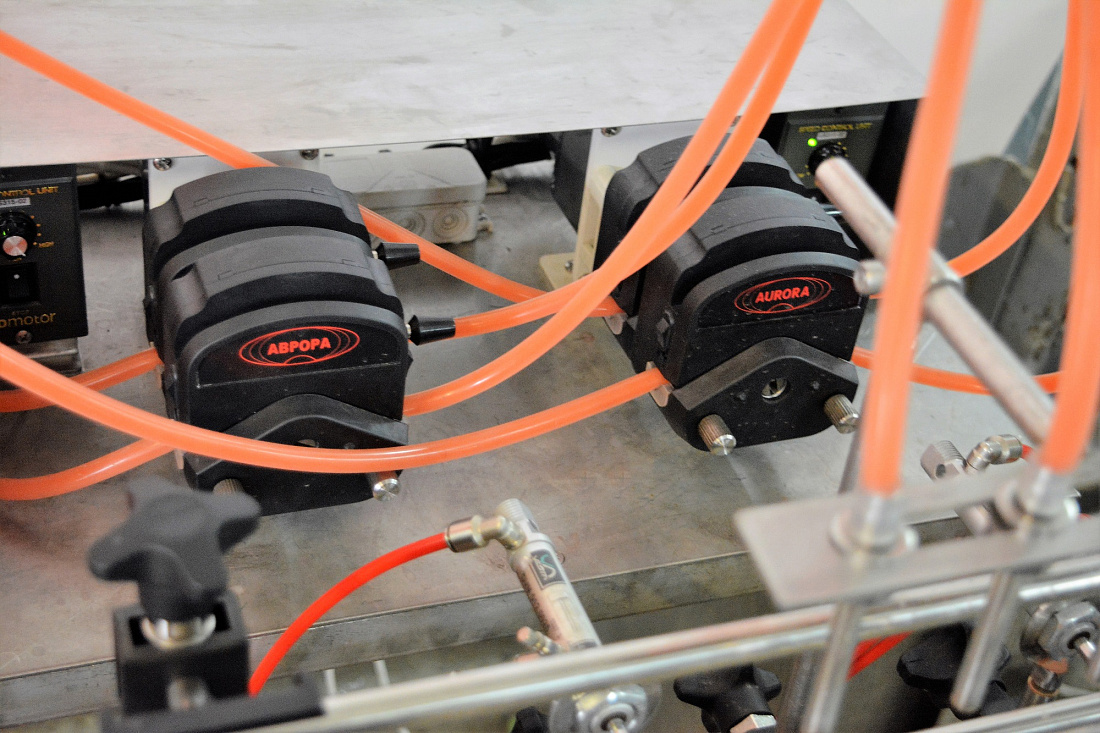

Основа - перистальтические насосы-дозаторы. Оснащена пневмоклапанами для ограничения хода движения флаконов и световые датчики. Управление производится контролером.

Процесс розлива жидкости на установке дозирующей МДП-200Л
Установка дозирующая МДП-200Л
