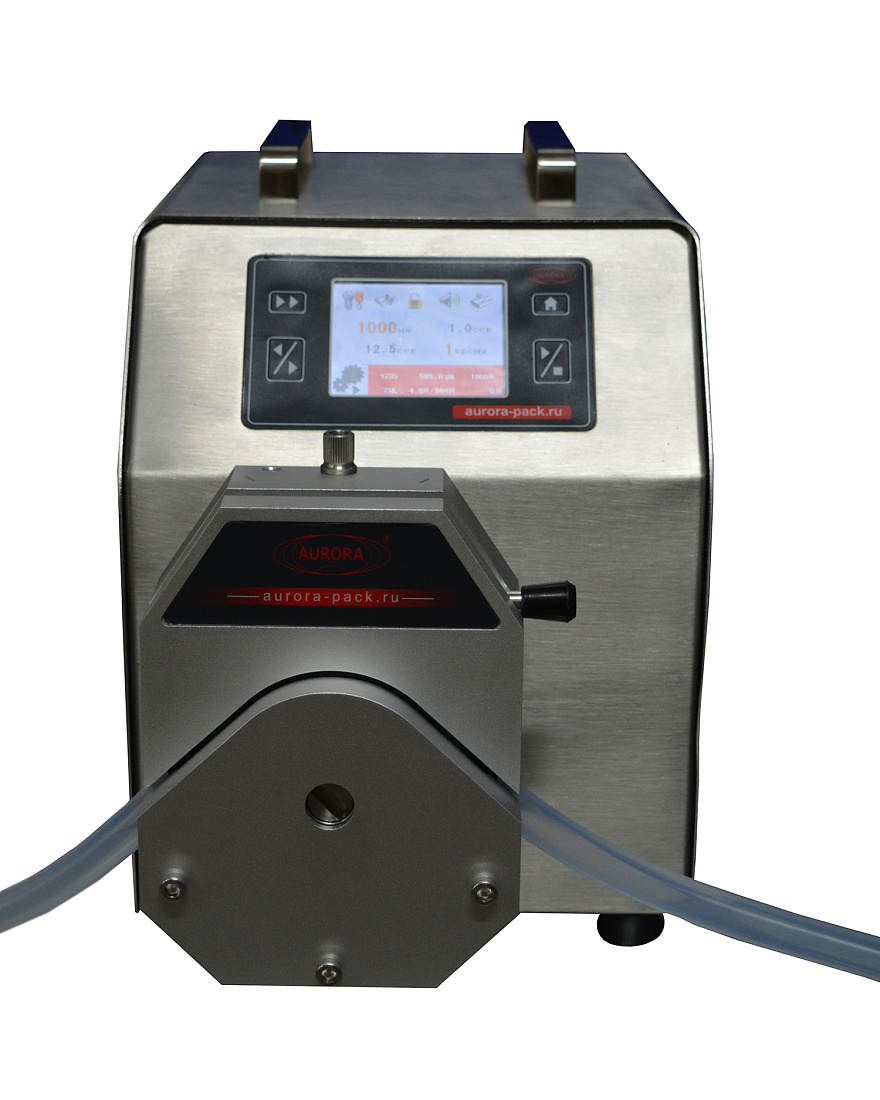

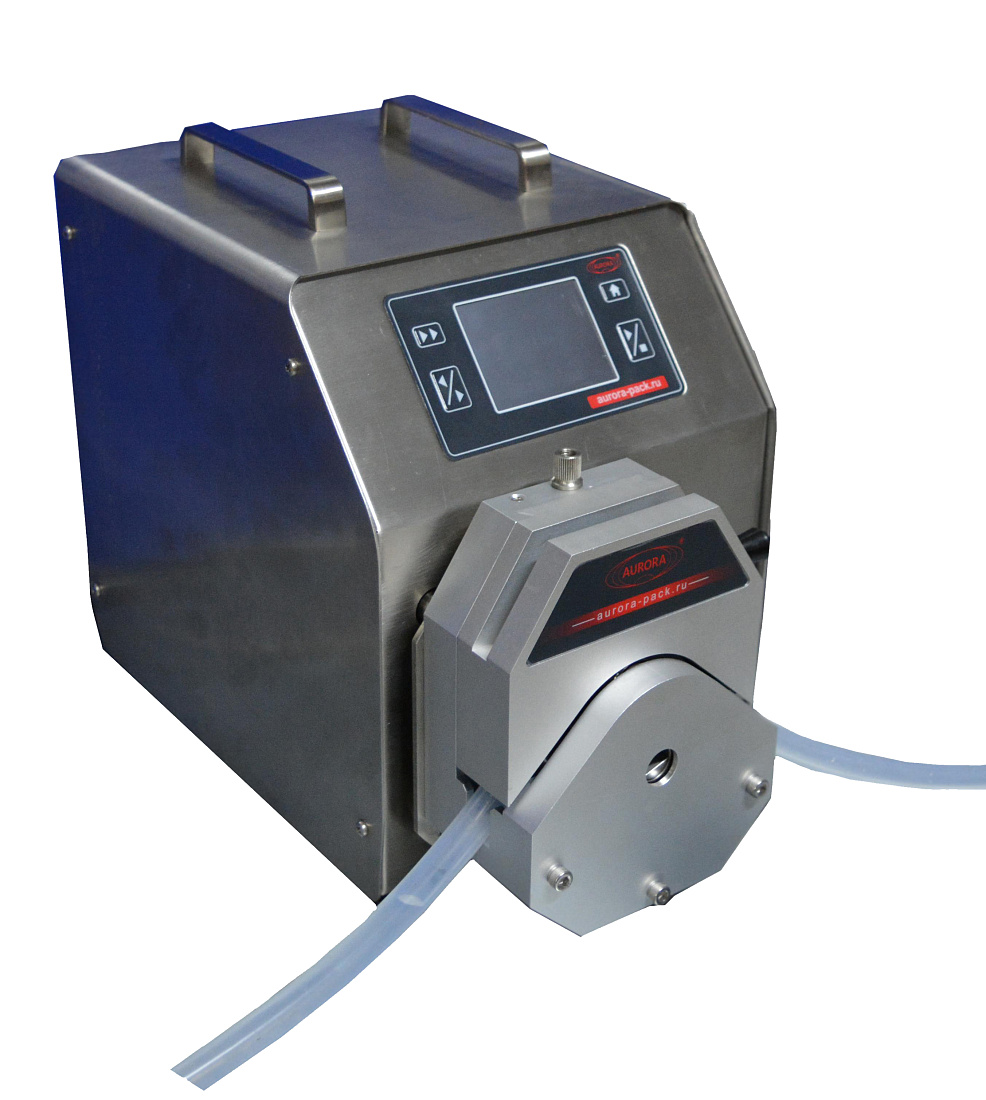

Перистальтический насос-дозатор МДП-200М

Описание
Характеристики
Видео
Отзывы
Документация
Статьи

Назначение и область применения

Несомненными плюсами оборудования являются: высокая производительность для мелкосерийного производства и возможность перехода на другой тип продукта в сжатые сроки за счет замены трубок.

Перистальтический насос-дозатор МДП-200М предназначен для дозированной подачи жидкого, средневязкого, вязкого и густого продукта во флаконы. Изделие может применяться в фармацевтическом, пищевом и химическом производствах. При изготовлении дозатора были использованы наши собственные разработки. Оборудование соответствует требованиям GMP. Корпус выполнен из нержавеющей стали марки AISI 304, что обеспечивает устойчивость к коррозии и простоту очистки.

Принцип работы

Оператор подключает трубопроводы к сливному патрубку, насосу. Емкость с продуктом можно установить на одном уровне с дозатором или выше него. Оператор подключает трубопроводы к сливному патрубку и насосу. Вилку силового кабеля подключают к трёхполюсной розетке.

Принцип действия основан на том, что ролики передавливают трубку с жидкостью, и, двигаясь вдоль нее, проталкивают жидкость вперед. С транспортируемой средой контактирует только шланг (силиконовая трубка), что позволяет избежать взаимного загрязнения жидкости и насоса.

Основные элементы

  1. Привод насоса.
  2. Одна или две дозирующие головки.
  3. Силиконовый шланг (трубка).
  4. Педаль управления.
  5. Шнур питания.
  6. Подставка для одного или двух флаконов.
  7. Дозирующие сопла из стали AISI 316L.
  8. Переходные фитинги (опционально).
  9. Смазка для роликов дозирующей головки (опционально).

Преимущества

  1. Простой в обслуживании;
  2. Смена дозирующей трубки позволяет в кратчайшие сроки переходить с одного продукта на другой;
  3. Есть возможность регулировки скорости дозирования, что позволяет фасовать разные типы продуктов;
  4. Высокая точность дозирования;
  5. Функция обратного отсоса (реверс) по углу разворота: в режиме дозирования после окончания прямого цикла включается обратный ход с целью предотвращения вытекания жидкости из трубки во время остановки

Универсальность

Широкая универсальность дозатора обусловлена тем, что привод перистальтического насоса может использоваться с различными головками, дозирующими соплами и силиконовыми трубками. В зависимости от этого дозатор может обеспечить расход в диапазоне 5-24000 мл/мин и разливать продукт и жидкого, как с жидкой так и с густой консистенцией.

Удобство в работе

Система управления обеспечивает сохранение текущих настроек (установленная головка и шланг, время и объем розлива) при отключении от сети.

Варианты исполнения

Мы имеем положительный опыт в изготовлении и наладке дозирующего оборудования. Данная установка может подвергаться модификации:

- увеличение дозирующих головок и сопел;

- изготовление МДП-200М с небольшой производительностью для малых производств;

- добавление фильтр-капсул для фильтрации продукта

- различные иные доработки и модификации, согласно вашему техническому заданию.

Безопасность

Все части установки, соприкасающиеся с продуктом, за исключением фильтр-капсул (отдельная опция), изготовлены из силикона или капролона, и стерилизуются автоклавированием.

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.

Тип: полуавтомат
Производительность: до 1000 шт/ч
Тип дозатора: Полуавтоматические перистальтические дозаторы
Диапазон розлива: 30 — 5000 мл
Тип тары:
  • Стеклянная тара
  • Пластиковая тара
Мощность: 0,4 кВт
Вес: 19 кг
Напряжение: 220
Количество разливочных головок: 1, 2 шт
Отрасль:
  • Косметика
  • Фармацевтика
  • Пищевое производство
  • Электронные сигареты
  • Ветеринария
  • Химия
Тип продукта:
  • Вязкий
  • Средневязкий
  • Густой продукт
  • Жидкий
Высота: 300 мм
Диапазон расхода: до 12000 мл/мин
Скорость: 10 — 600 об/мин
Длина: 370 мм
Ширина: 240 мм

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.

МДП-200М для вязких продуктов

Данный насос-дозатор рассчитан на диапазон дозирования от 50 мл до 12 литров. На видео розлив глицерина, объем тары 1 литр.

Демонстрация розлива 10 литров воды на перистальтическом насосе-дозаторе МДП-200М
Комплект полуавтоматического оборудования для спиртосодержащих жидкостей

В данном видео показана работа полуавтоматического комплекта оборудования для розлива, укупорки и этикетировки спиртосодержащих жидкостей

Перистальтический насос-дозатор МДП-200М с двумя дозирующими головками

На видео показан розлив жидкости с помощью модифицированного дозатора МДП-200М. За счет добавления дополнительной дозирующей головки и сопла, у оборудования в два раза увеличилась производительность и появилась возможность одновременного дозирования двух доз.

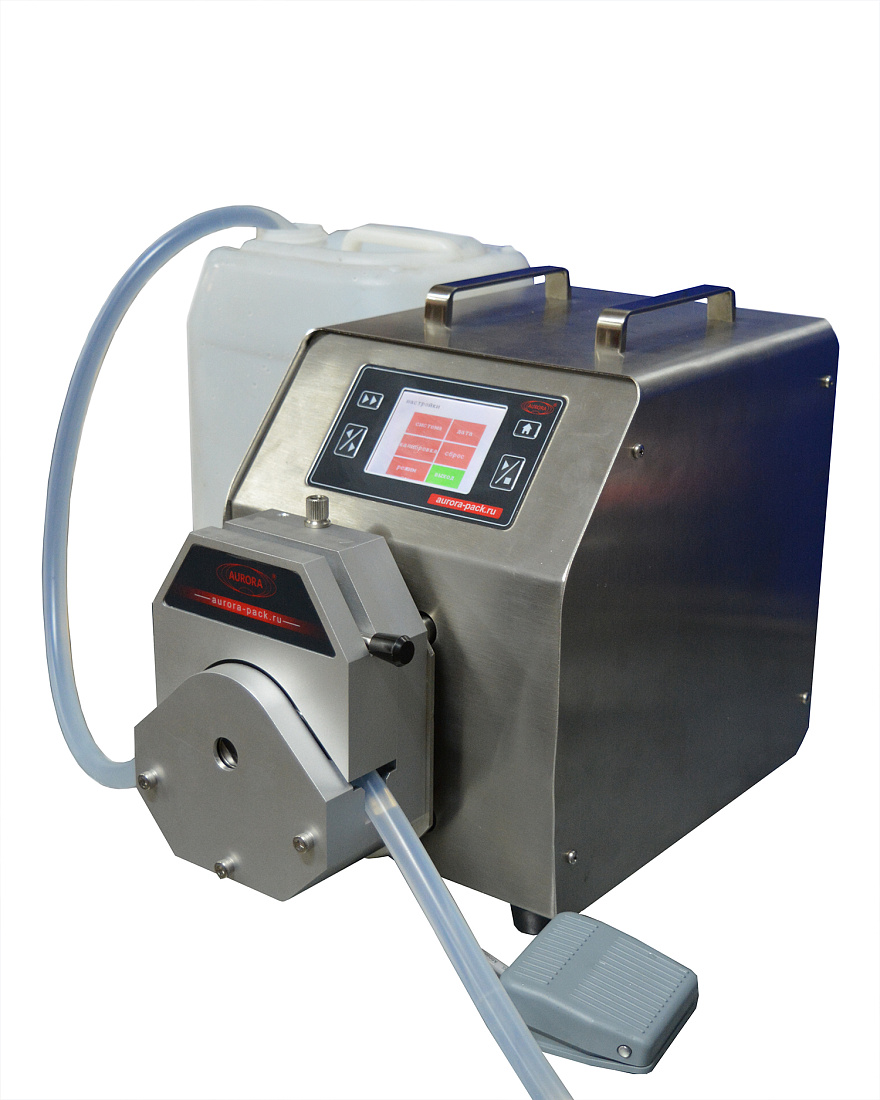

Розлив в канистры на МДП-200М

Розлив жидкости в канистры с помощью дозатора МДП-200М
