Эксклюзивная линия АURORA NXT представлена в специальной модификации, адаптированной к розливу стерильных лекарственных средств в цилиндрические флаконы. Оборудование состоит из передвижных модулей, которые объединены в единую экосистему и функционируют в формате линии. Каждый модуль укомплектован собственной системой управления и при необходимости может использоваться в качестве автономной станции. Линия изготовлена с усовершенствованным интерфейсом управления и представляет собой модель следующего поколения линий семейства АURORA NXT.

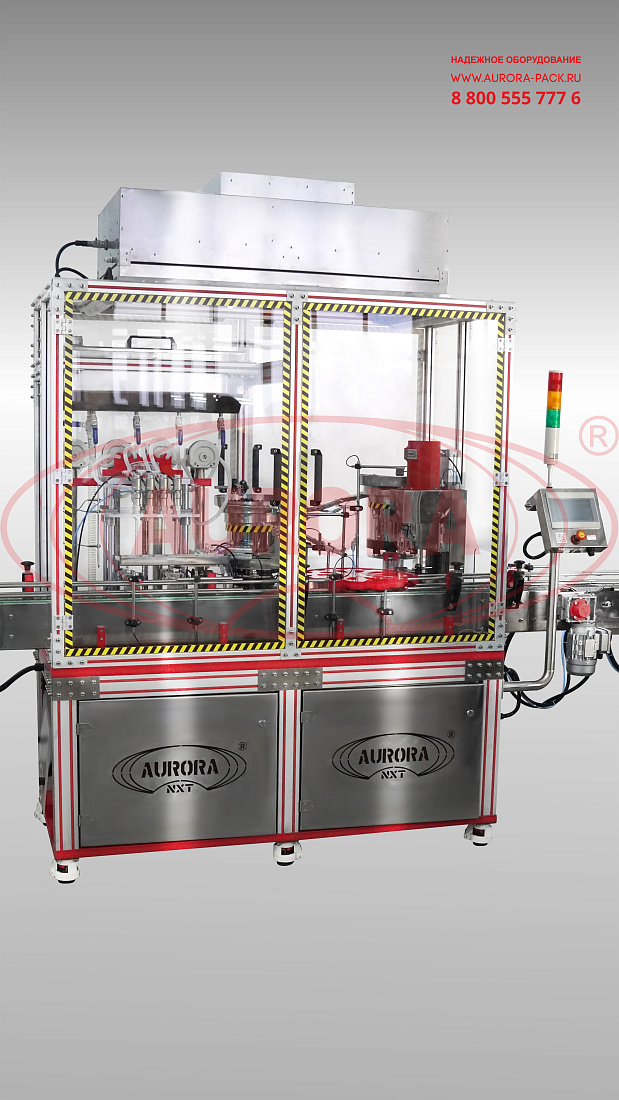

В комплектацию данной версии включен модуль с моноблоком розлива и укупорки, модуль этикетирования, а также накопительные столы и конвейерная система. Рабочая зона моноблока имеет полностью закрытое исполнение и оснащена НЕРА-фильтрами для очистки поступающего воздуха. Система розлива представлена высокоточным перистальтическим дозатором с четырьмя соплами и функцией «Умный розлив», которая обеспечивает максимально деликатный налив продукта. Блок укупорки включает два ориентатора для пробок и крышек, которые автоматически позиционируют, подают и устанавливают изделия на тару. Модуль этикетирования обеспечивает высокоточное нанесение самоклеящихся этикеток с последующей обкаткой.

Машина отличается широкой функциональностью и оснащена высокотехнологичным программным обеспечением «Умное производство», которое дает целый ряд дополнительных преимуществ в работе. С любого модуля можно управлять отдельными узлами, а также в реальном времени получать информацию о состоянии и возникших инцидентах на других подключенных модулях линии. Через фирменное мобильное приложение пользователь может получать все данные о работе оборудования в режиме онлайн на свое электронное устройство (ПК. Планшет или телефон). Это позволяет контролировать работу машины дистанционно и максимально визуализировать все детали производственных процессов.

Назначение и область применения

Линия АURORA NXT предназначена для розлива жидких и слабовязких продуктов в стеклянные и Пэт флаконы. Оборудование разработано в соответствии с требованиями международного стандарта GMP и может использоваться на площадках компаний, выпускающих фармацевтическую, ветеринарную и косметическую продукцию, а также в деятельности научно-исследовательских центров и лабораторий.

Принцип работы

Тара с накопительного стола поступает на транспортер и движется к зоне дозирования. Датчик наличия тары фиксирует появление первых четырех флаконов, которые затем фиксируются отсекателями. Задвигается каплесборник, дозирующие сопла с пневмоклапанами опускаются, и начинается процесс дозации продукта. Во время «умного розлива» сопла постепенно поднимаются вместе с уровнем продукта в таре, предотвращая вспенивание продукта. По истечении заданного времени дозации сопла поднимаются, выдвигается каплесборник для предотвращения попадания остатков продукта на транспортер и тару, открывается выходной отсекатель, и наполненные флаконы продолжают движение по транспортеру.

Механизм опускания дозирующих сопел приводится в движение серводвигателем с винтовым подъемным механизмом. Если в зону розлива поступило менее четырех флаконов, то на экране панели управления через 5 секунд появится сообщение об ошибке, а моноблок перейдет в режим ожидания флаконов.

Датчики уровня в емкости дозатора контролируют подкачку продукта насосом: при индикации датчика нижнего уровня «уровень низ» происходит автоматическое включение насоса и подача продукта в емкость до индикации датчика верхнего уровня продукта «уровень верх». Делитель тары, установленный после зоны розлива, останавливает подачу флаконов в пазы поворотной звезды, если сработал датчик переполнения транспортера. Как только инцидент ликвидирован, делитель запускается, позволяя флаконам продолжать движение к блоку укупорки. Флаконы, зафиксированные в посадочных гнездах поворотной звезды, поступательно движутся к зоне установки пробки. Датчик наличия тары фиксирует появление флаконов и подает команду на срабатывание забивщика. Далее на флакон с установленной пробкой накидывается крышка, а после при помощи укупорочной головы происходит укупорка флакона крышкой. Датчики системы отбраковки контролируют подачу тары в зону укупорки – при отсутствии пробки, крышки или тары укупорка не производится, поворотная звезда останавливается, и на экран панели управления выводится сообщение об ошибке.

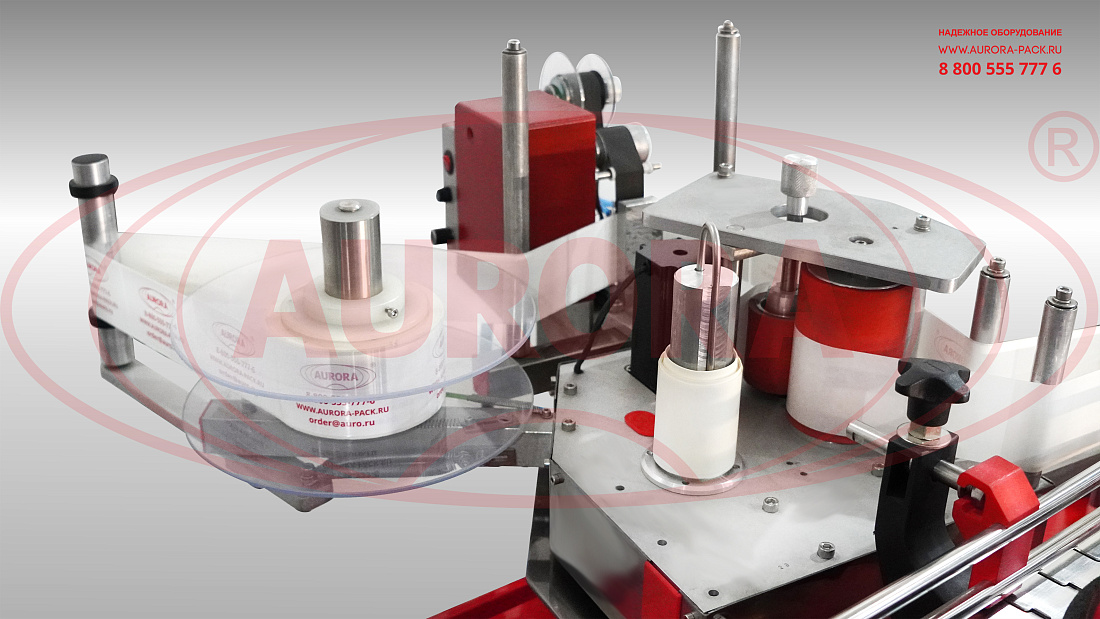

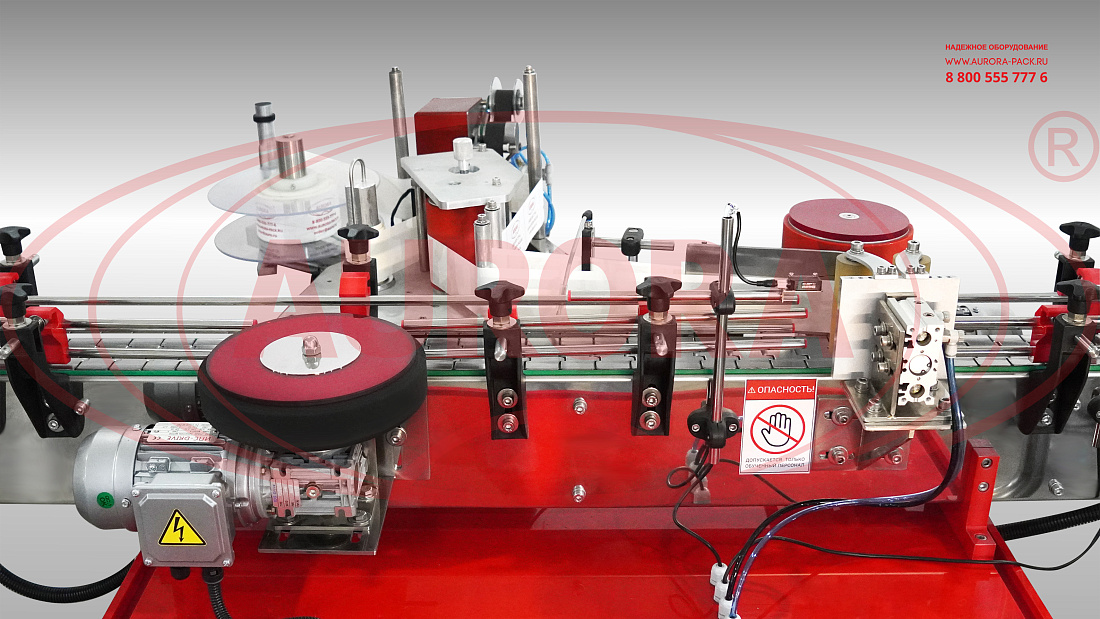

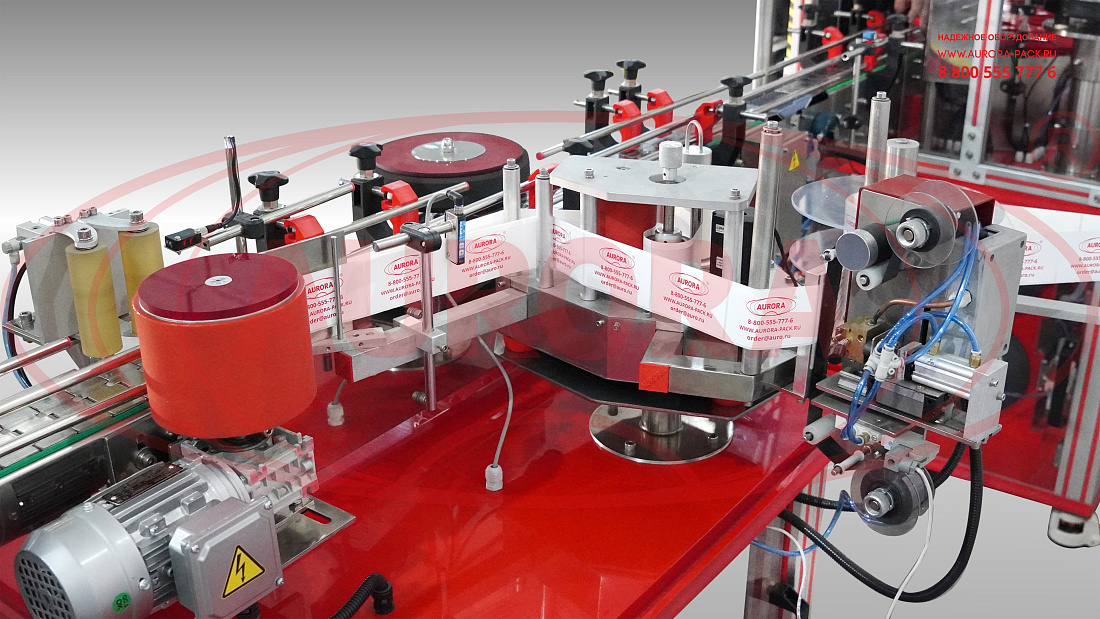

Далее тара по транспортёру поступает в зону наклейки этикетки. Датчик наличия тары фиксирует появление флаконов, запуская привод аппликатора. При этом срабатывают прижимные ролики обкатчика, этикетка отделяется от подложки и прикатывается обкатчиком на тару. После прижимные ролики задвигаются, и готовый флакон по транспортеру перемещается на выходной накопительный стол.

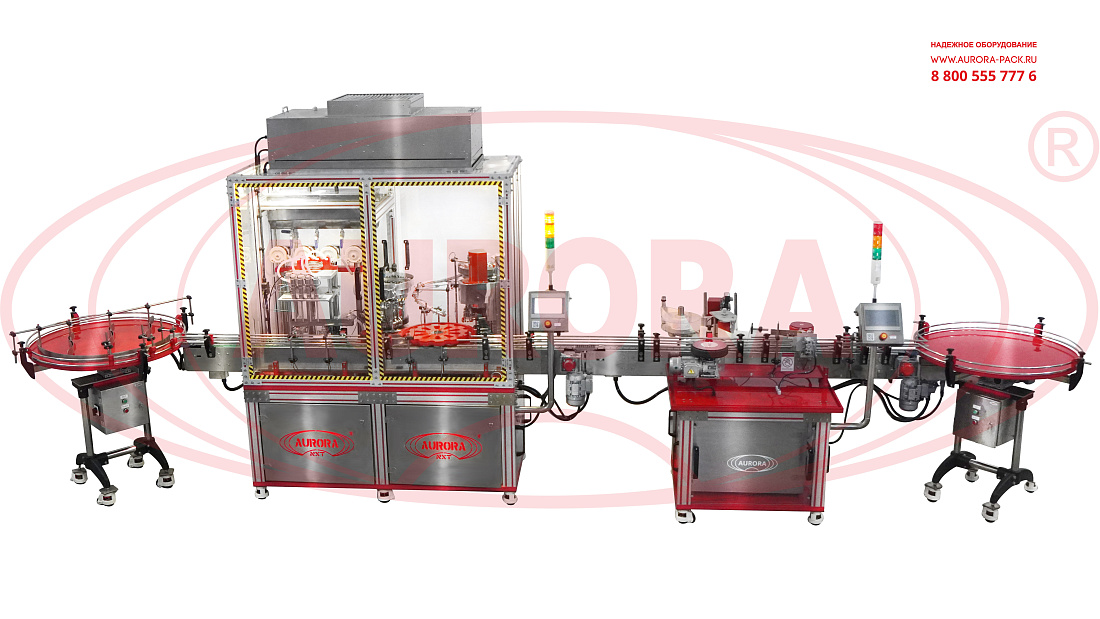

Основные элементы

  • Модуль розлива, ориентации и укупорки;
  • Модуль этикетирования;

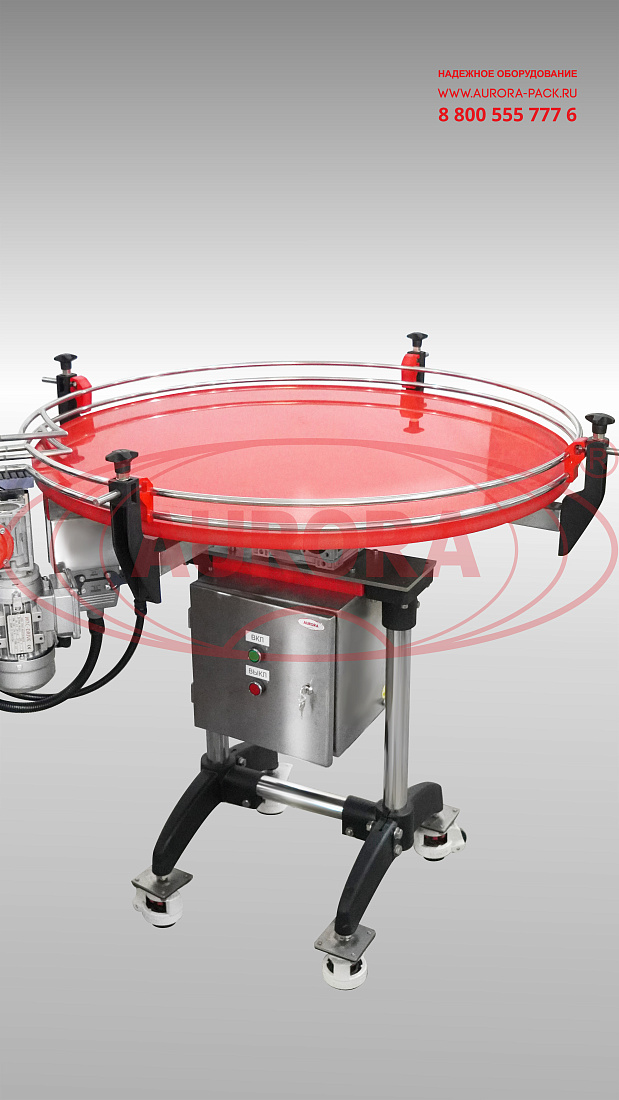

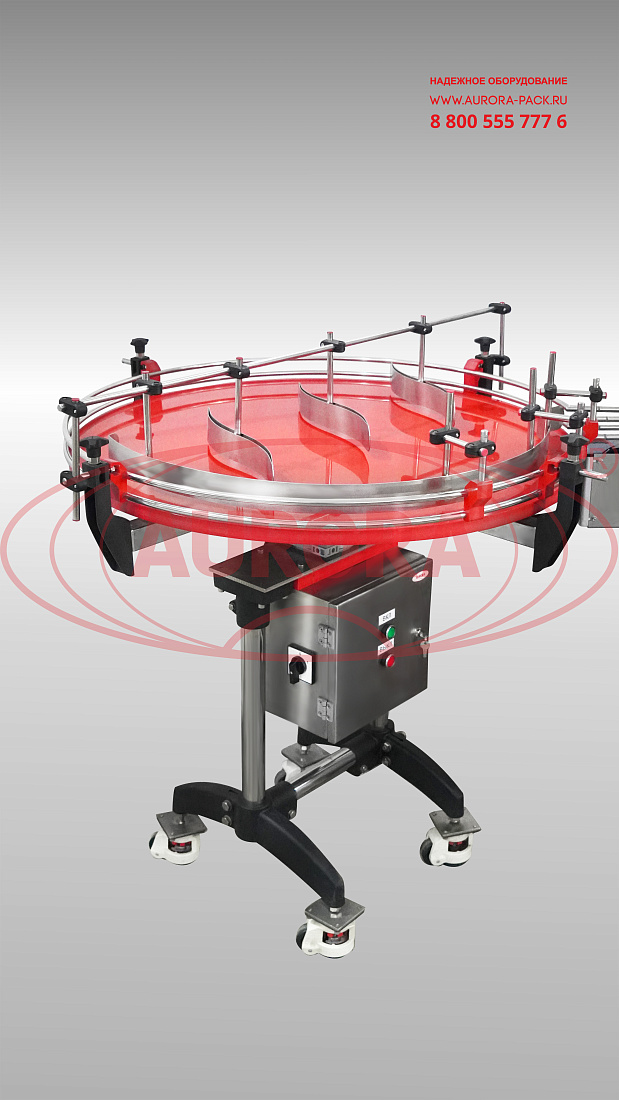

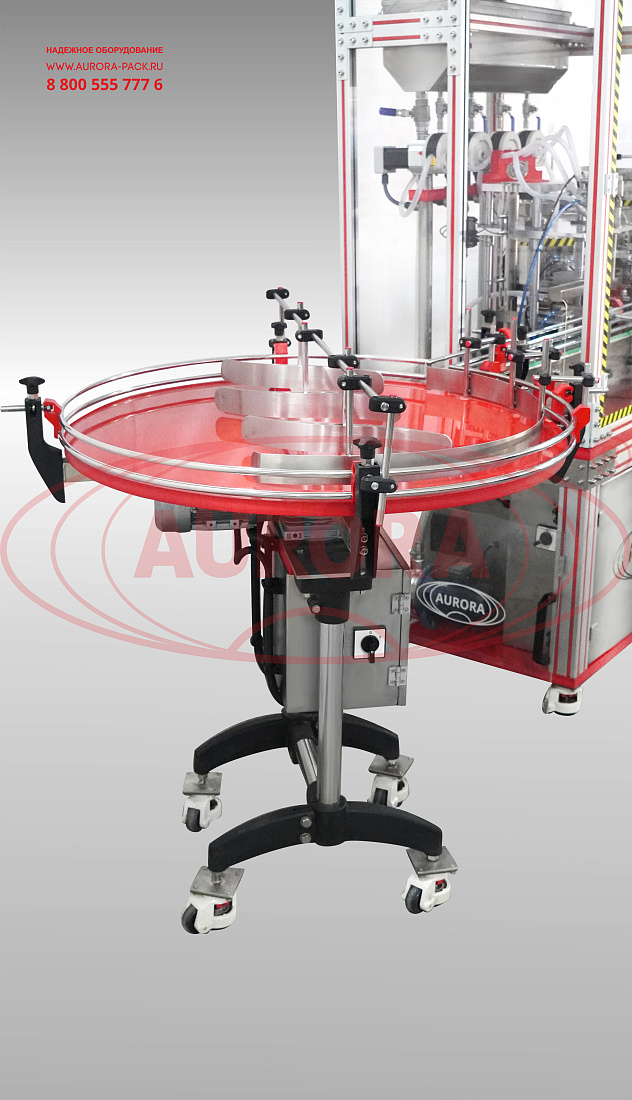

  • Входной поворотный стол ТДМ-600;
  • Входной поворотный стол ТДМ-600;
  • Транспортер серии ТЛ;

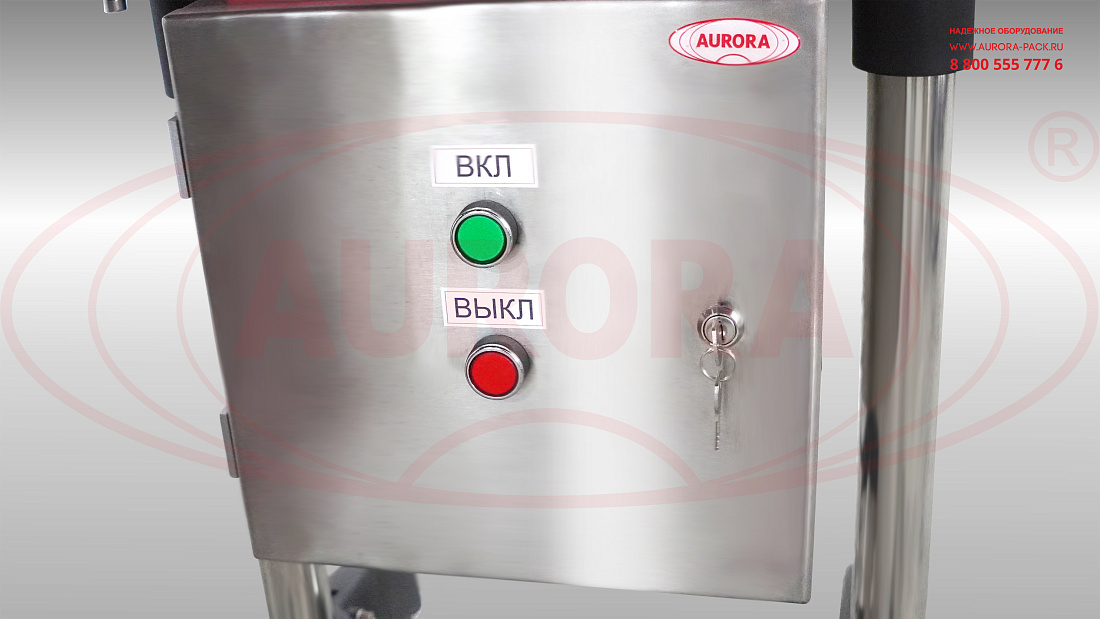

  • Панель управления.

Преимущества

  • Принцип унифицированной модульности позволяет применять блоки как в комбинации с другими модулями линии, так и в качестве самостоятельного оборудования;
  • Концепция «LEGO» позволяет выполнять быструю сборку модулей в единую линию не более чем за 30 минут!
  • Все операции реализуют согласованно в соответствии с заданной циклопрограммой;
  • Отсутствие необходимости в проведении дорогостоящих и длительных пусконаладочных работ;
  • Возможность проведения технического обслуживания дистанционно.

Универсальность

Широкая универсальность оборудования обеспечивается за счет гибкости и быстрой переналадки под использование различной тары. Мы выпускаем модули под любые виды упаковок – флаконы, банки, бутылки, пузырьки и т. д. На отдельных блоках возможна замена оснастки, а в ряде случаев оптимальным решением станет интеграция сменного модуля под новый тип тары.

Удобство работы

Архитектура линии АURORA NXT позволяет с легкостью добавить новые модули в линию. Для добавления блока в мобильное приложение необходимо отсканировать QR-код нового модуля на панели управления. Быстрая интеграция блоков в действующую систему обеспечивается за счет подключения унифицированными кабелями. Система автоматически подстраивает модули на совместную работу. При необходимости в увеличении производительности специалисты завода АВРОРА могут по запросу выполнить дистанционное обслуживание, что позволяет избежать длительной пусконаладки и простоя производства.

Варианты исполнения

Экосистема изготавливается в различных вариациях комплектаций, которые определяются в соответствии с текущими потребностями каждого заказчика. Системы розлива, ориентирования и укупорки могут располагаться на отдельных модулях или, как в представленной версии, на едином модуле-моноблоке.

Безопасность

Линия соответствует всем ключевым требованиям, предъявляемым к промышленному фармацевтическому оборудованию. Система управления на базе искусственного интеллекта выполняет сбор и обработку данных о работе каждого узла, после чего автоматически направляет параметры по тонкой настройке и направляет информацию о критических временных порогах на электронное устройство пользователя. Это дает возможность предупредить выход из строя отдельных элементов, своевременно провести профилактический ремонт или заменить на запасные части. При открытии дверей моноблока во время его работы машина завершает цикл розлива, выходной отсекатель открывается и выпускает тару, входной отсекатель при этом не открывается, и новая партия пустой тары не заходит в зону розлива. Каждый модуль оснащен опцией «Аварийный стоп», которая позволяет быстро и безопасно остановить работу при возникновении внештатной ситуации на производственной площадке.
Отрасль:
  • Косметика
  • Комплексное оснащение фармацевтического производства
  • Ветеринария
  • Другие отрасли промышленности
По субсидии?: показывать
Моноблок розлива, ориентации и укупорки:
Производительность моноблока, шт./ч, до:1800
Расход воздуха, л/мин:150
Потребляемая мощность, кВт:2,6
Напряжение питания, В/Гц:220/50
Габариты моноблока, мм:2650×1100×2300
Вес, кг:700
Защитное ограждение рабочей зоны:В наличии
Система защиты от открытия дверей во время работы моноблока:В наличии
Тип дозатора:Перистальтический
Кол-во головок и сопел, шт.:4
Тип перистальтических головок:KZ-25
Тип трубки:Силиконовая
Система розлива:ASF «Умный розлив»
Объем накопительной емкости, л:30
Система автоматического поддержания достаточного уровня продукта в емкости:В наличии
Укупорка пробки:Забивка
Тип ориентатора пробок:Виброориентатор
Укупорка крышки:Завальцовка
Тип ориентатора крышки:Виброориентатор
Установка для фильтрации воздуха:
Количество установок для фильтрации воздуха, шт:1
Тип фильтра:НЕРА
Степень очистки фильтра:Н14
Фильтрующий материал:НV стекловолокно
Материал рамы установки фильтрации воздуха:Нержавеющая сталь
Поток воздуха, м³/час:1200
Мощность, кВт:0,18

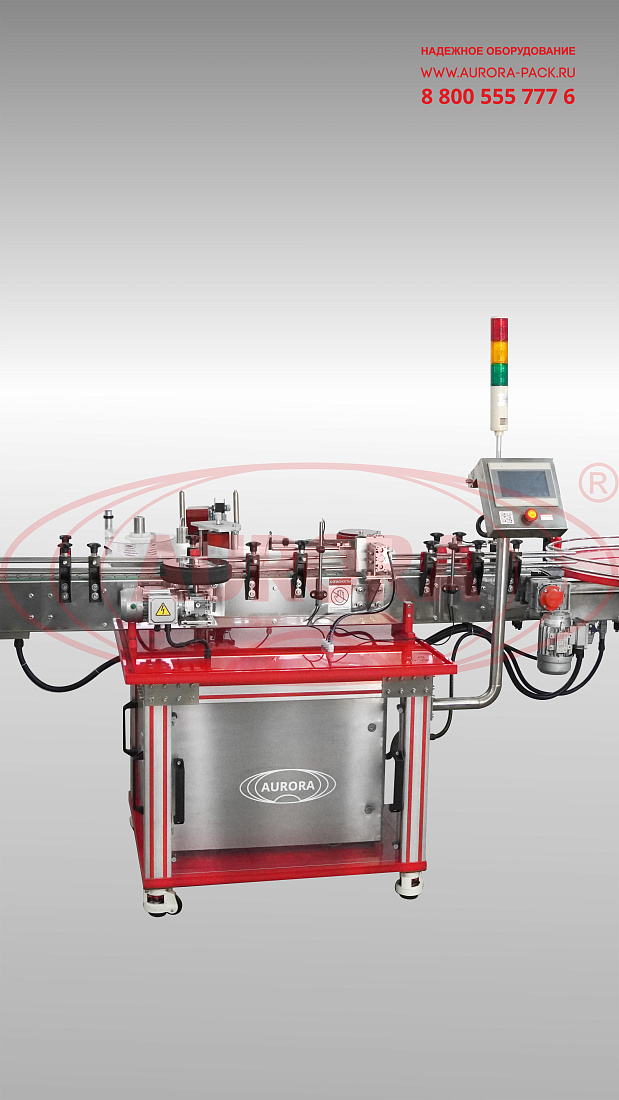

Модуль этикетировки мод. МЭ:
Производительность, шт./час, до:4000
Тип этикетки:Самоклеящаяся непрозрачная
Тип обкатчика:Трехроликовый
Количество потоков, шт.:1
Количество аппликаторов этикеток, шт.:1
Расход воздуха, л/мин:50
Потребляемая мощность, кВт до:2,5
Электропитание, В/Гц:220/50
Габариты, мм:2200×1050×1850
Вес, кг:224
Тип аппликатора:AURO-500
Скорость раздачи, м/мин:От 3,0 до 10
Тип датчика этикетки:Щелевой оптический
Минимальная ширина этикетки, мм:50
Минимальная длина этикетки при максимальной скорости раздачи, мм:20
Высота этикетки, мм:20-175
Поворотный стол мод. ТДМ:
Диаметр поворотного стола, мм:600
Рабочая высота стола, мм:1000
Скорость вращения стола, об./мин, до:19
Потребляемая мощность, кВт:0,4
Электропитание, В/Гц:220/50
Габаритные размеры стола, мм, не более:1300×1150×1150
Масса, кг, не более:70

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
