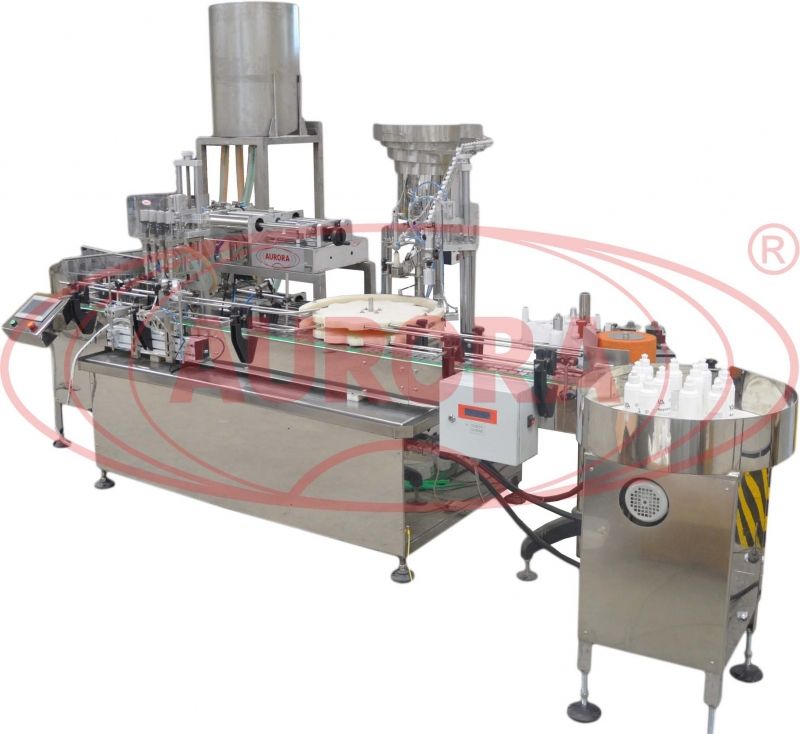

Моноблок розлива-укупорки вязких продуктов «Мастер» (гель для узи и гиалуроновая кислота) разработан с учетом особых потребностей фармацевтических компаний, выпускающих гели для узи, и предприятий косметической отрасли, изготавливающих препараты на основе гиалуроновой кислоты. Оборудование максимально эффективно реализует полный цикл операций по упаковке данных продуктов — розлив, укупорку и маркировку.

Модель характеризуется идеальной синхронизацией работы устройств, входящих в его состав. Дозатор оснащен плавной регулировкой величины дозы и реализует точную подачу густых продуктов с высокой, средней и пониженной вязкостью. Наличие системы ориентации крышек позволят существенно экономить время на подготовку тары к укупорке. Бережное перемещение тары между отдельными функциональными участками исключает ее повреждение и проливание продукта.

Назначение и область применения

Монблок розлива-укупорки вязких продуктов «Мастер» (гель для узи и гиалуроновая кислота) предназначен для осуществления подачи продукта в тару, укупорки крышками и нанесения этикеток. Основная сфера реализации оборудования — фармацевтическая отрасль. Кроме того, установка может применяться и в косметической промышленности для выпуска средств по уходу и БАДов на основе гиалуроновой кислоты.

Принцип работы

Тара подается с входного стола подачи на ленту транспортера или выставляется оператором вручную. При входе на участок дозирования комплект флаконов фиксируется специальным механизмом, и разливочные головки производят розлив продукта, который подается из накопительной емкости. После розлива механизм фиксации освобождает флаконы, после чего они перемещаются к распределительному диску, который захватывает каждый флакон по одному и подводит их поочередно под механизм установки крышки и механизм укупорки. После укупорки флаконы из пазов распределительного диска возвращаются на ленту транспортера и направляются на участок этикетировки. После нанесения этикетки тара перемещается на выходной стол.

Во время работы моноблока крышки непрерывно подаются по желобу подачи крышки из виброориентатора. Лента транспортера приводится в движение мотором-редуктором с регулятором скорости вращения. Для вращения распределительного диска также используется мотор-редуктор.

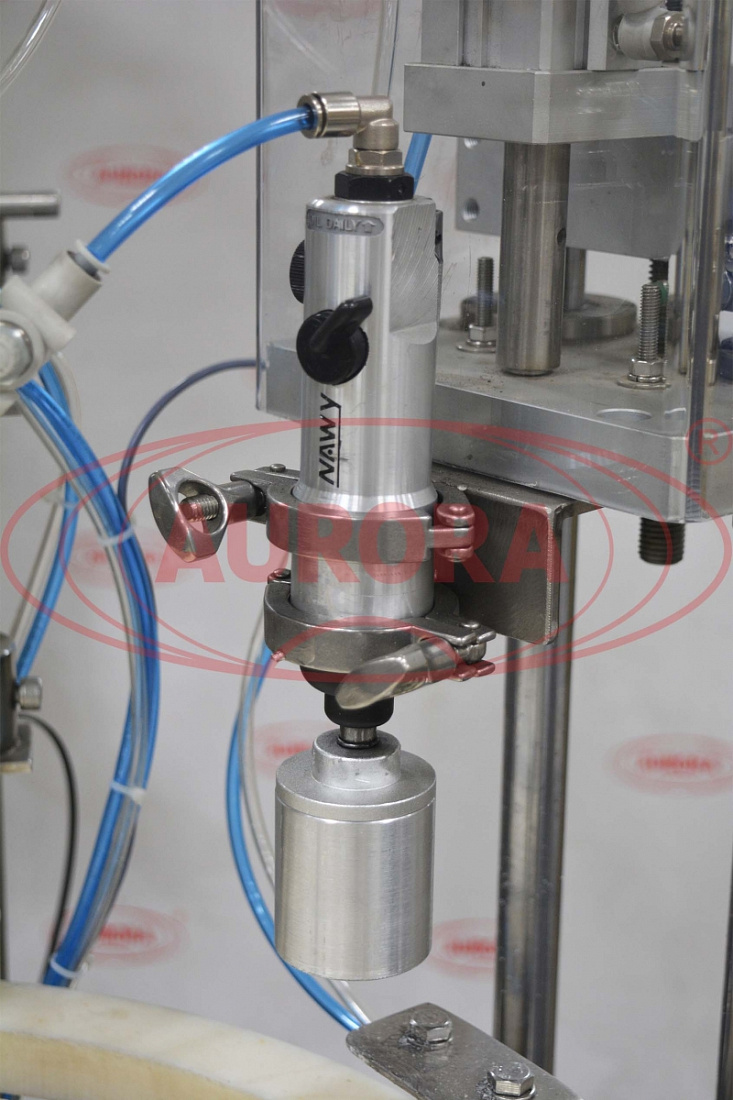

В механизме фиксации, механизме опускания разливочных головок, механизме дозирования, механизме установки крышки, механизме опускания укупорочной головки используются пневмоцилиндры, оснащенные дросселями для регулировки скорости работы. Для укупорки применяется пневматическая головка.

Основные элементы

  •  входной стол
  •  выходной стол
  •  накопительная емкость
  •  виброориентатор

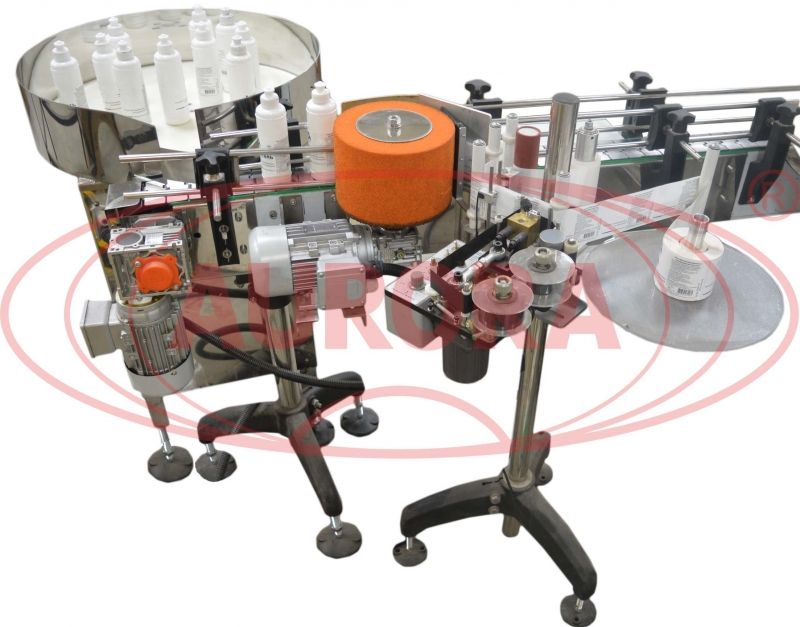

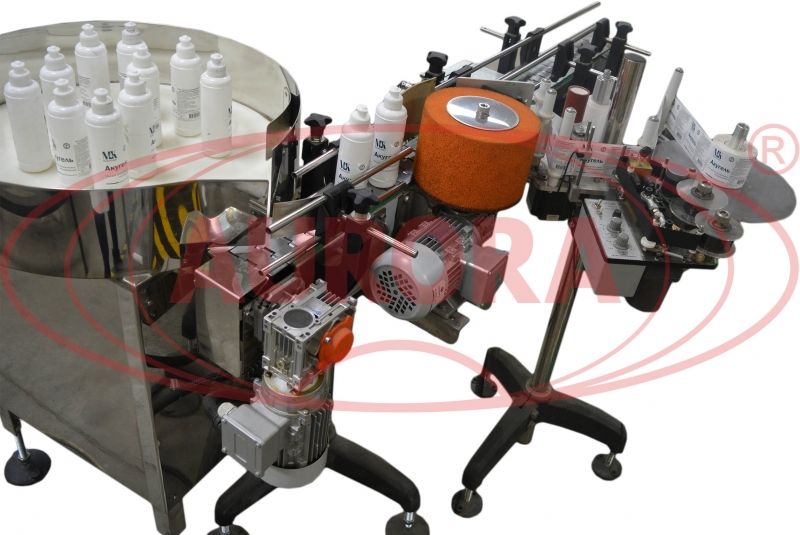

  •  этикетировочная линия АЭ-5

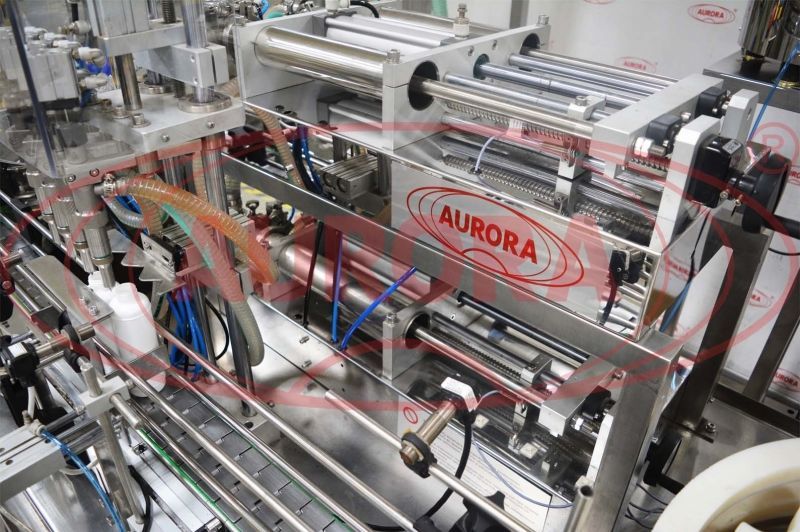

  •  механизм дозирования

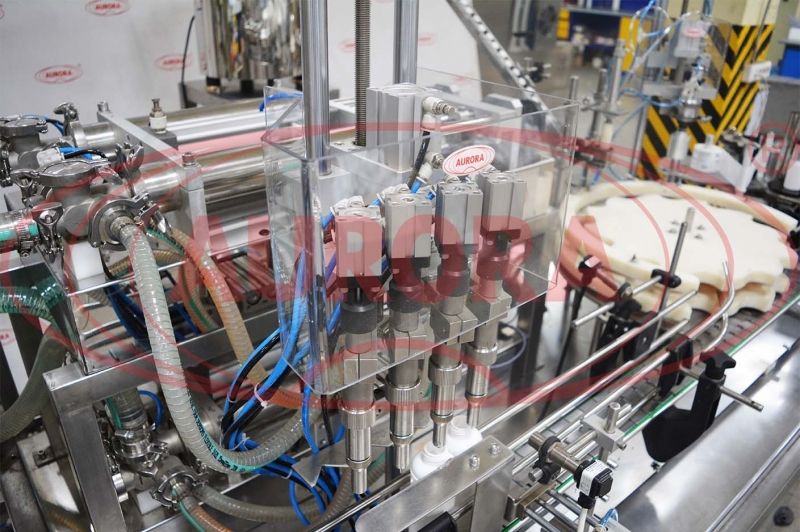

  •  разливочные головки
  •  шланги подачи продукта
  •  панель управления
  •  транспортер
  •  желоб подачи крышек

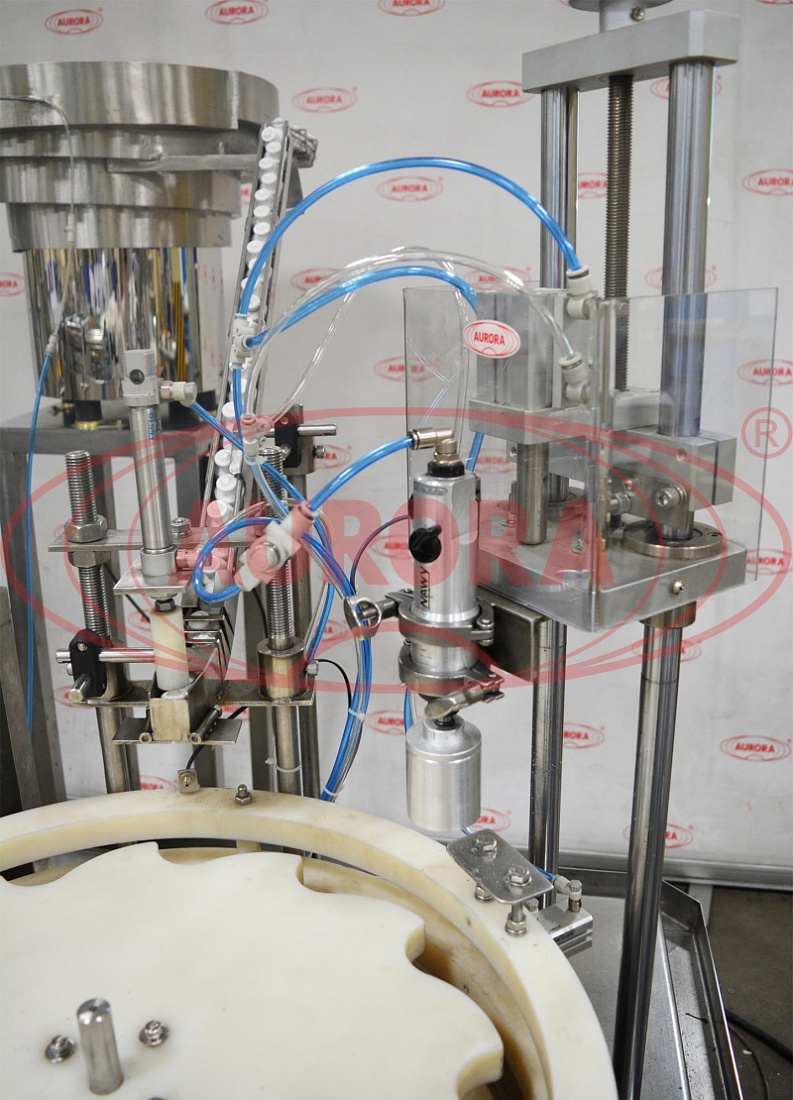

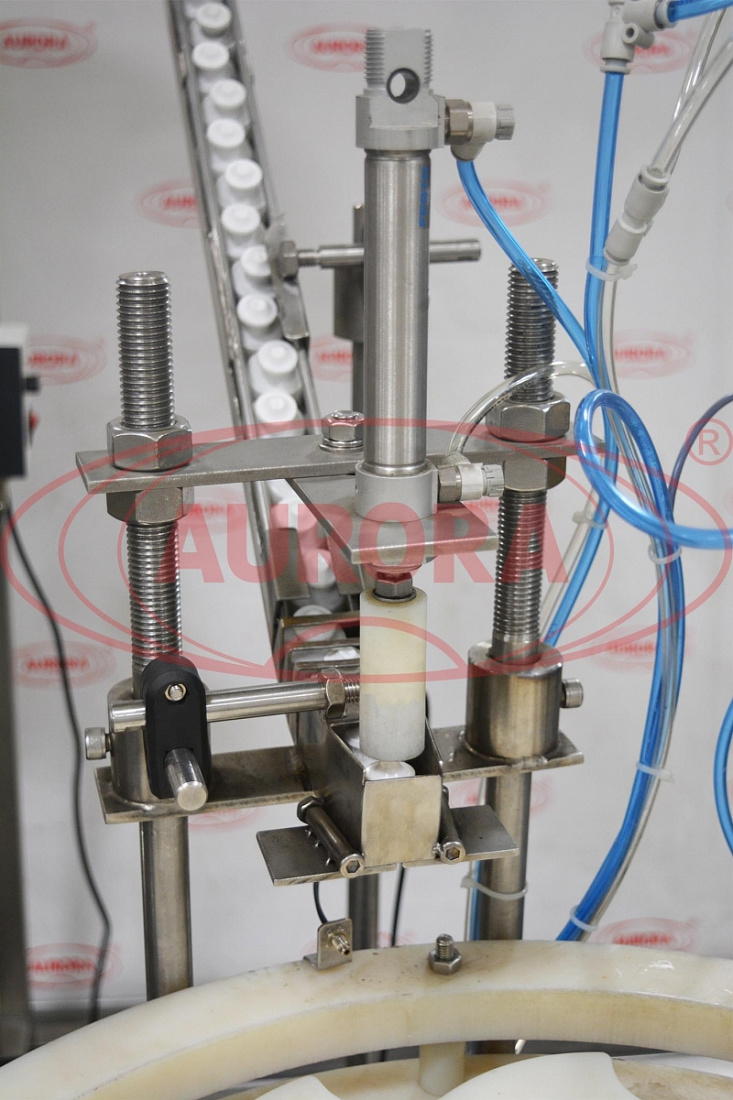

  •  механизм установки крышки
  •  механизм укупорки
  •  распределительный диск
  •  механизм фиксации флаконов
  •  корпус моноблока
  •  кнопка запуска моноблока
  •  кнопка аварийного выключения.

Преимущества

  •  «Умная» система дозирования исключает подачу продукта при отсутствии флакона
  •  Герметичность укупорки обеспечивает сохранение объема и заданных свойств продукта при транспортировке и ипользовании
  •  Широкая универсальность, достигаемая возможностью применения тары разных типоразмеров
  •  Настройка оптимального режима работы за счет регулировки времени, объема, скорости и других параметров
  •  Отсутствие закрытых или недоступных мест позволяет осуществлять быструю и простую чистку
  •  Корпус и все основные элементы установки изготовлены из нержавеющей стали марки AISI 30.

Универсальность

Благодаря особой конструкции дозирующего и укупорочного узлов данная модель может применяться для упаковки широкого диапазона продуктов в тару различного формата.

Удобство работы

Оборудование оснащено пультом управления с сенсорным экраном, при помощи которого оператор может регулировать параметры работы отдельных узлов.

Варианты исполнения

Данный моноблок может быть изготовлен в индивидуальной модификации. В зависимости от типа используемого продукта, формата тары, размера колпачков и других особенностей производства, определяется оптимальная комплектация установки, а также необходимость дополнительного оснащения.

Безопасность

Моноблок производится из качественных материалов, которые проходят тщательный отбор, что исключает выделение токсичных веществ при эксплуатации установки.

Тип: автомат
Производительность: 1000 шт/ч
Тип продукта:
  • Густой продукт
  • Вязкий
Высота: 1700 мм
Тип дозатора: Поршневой
Тип наклеиваемой этикетки: самоклеящаяся этикетка
Диапазон розлива: 20-500 мл
Тип этикетировщика: Автоматические этикетировочные линии
Мощность: 0,7 кВт
Напряжение: 220
Тип моноблока: Моноблоки розлива и укупорки с поршневыми дозаторами
Отрасль:
  • Комплексное оснащение фармацевтического производства
Количество ориентаторов: 1 шт
Длина: 3800 мм
Ширина: 2000 мм
Количество дозирующих сопел: 4 шт

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.

Моноблок на гель для узи

Показан принцип работы моноблока на гель для узи - дозирование, укупорка, этикетировка

Разрешающие документы
[Разрешающие документы]
Сертификат соответствия моноблоков розлива требованиям СЕ

Настоящий сертификат соответствия подтверждает, что моноблоки розлива соответствуют основным требованиям безопасности следующих Директив EC/EU Нового подхода:

  • 2006/42/EC Продукция машиностроения

  • 2014/35/EU Низковольтное оборудование

  • 2014/30/EU Электромагнитная совместимость

[Разрешающие документы]
Декларация соответствия моноблоков и триблоков требованиям Евразийского Экономического Союза
Документ, подтверждающий, что указанное оборудование технологически соответствует ТР ТС 004/2011, ТР ТС 020/2011. Относится к следующему оборудованию:
1. Моноблок розлива и укупорки "МАСТЕР" МЗ-400ЕД
2. Моноблок розлива и запайки "МАСТЕР" МЗ-400ЕД
3. Моноблок розлива и запайки туб "МАСТЕР" МЗ-400ЕД
4. Моноблок розлива и запайки ампул "МАСТЕР" МЗ-400ЕД
5. Моноблок розлива и обжима "МАСТЕР" МЗ-400ЕД
6. Моноблок фасовки и укупорки "МАСТЕР" МЗ-400ЕД
7. Моноблок фасовки и запайки "МАСТЕР" МЗ-400ЕД
8. Моноблок розлива и запайки "МАСТЕР" МЗ-400ЕД
9. Триблок розлива и укупорки "МАСТЕР" МЗ-400ЕД
10. Триблок розлива и запайки "МАСТЕР" МЗ-400ЕД
11. Триблок фасовки и запайки "МАСТЕР" МЗ-400ЕД
