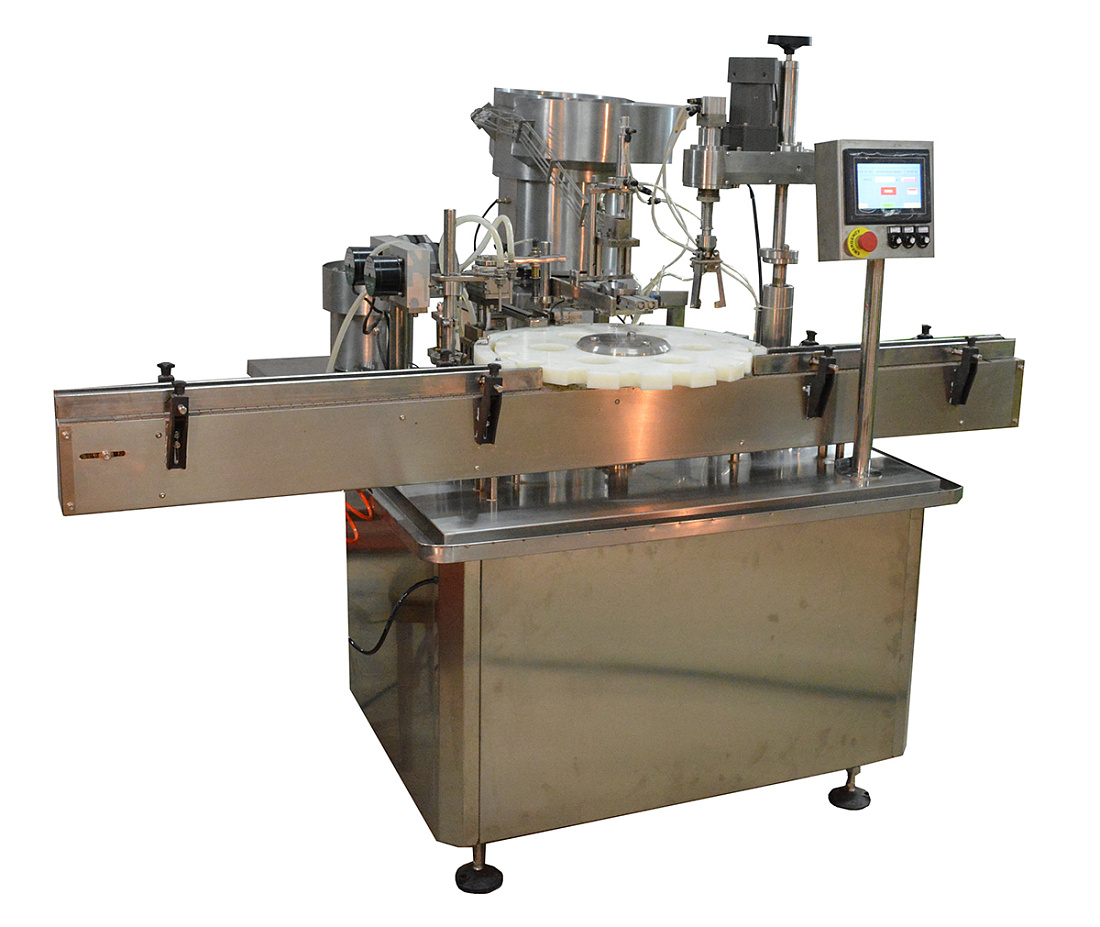

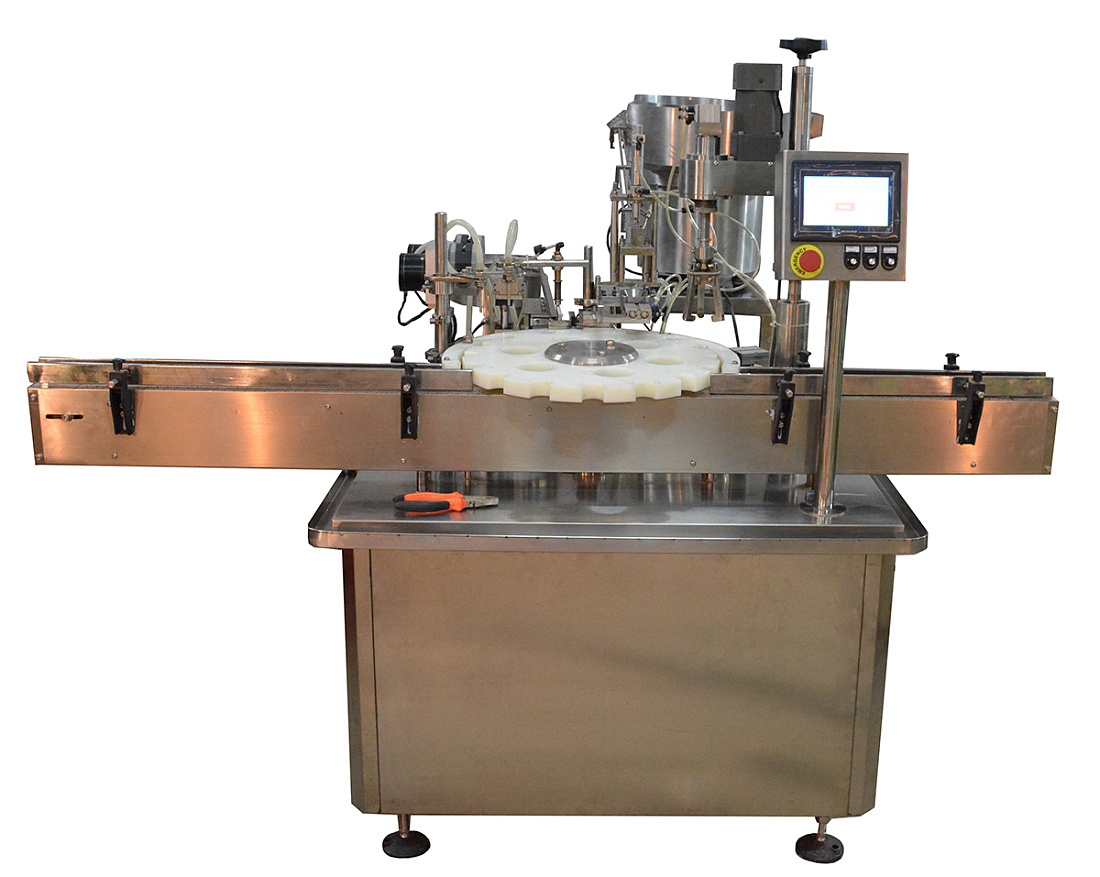

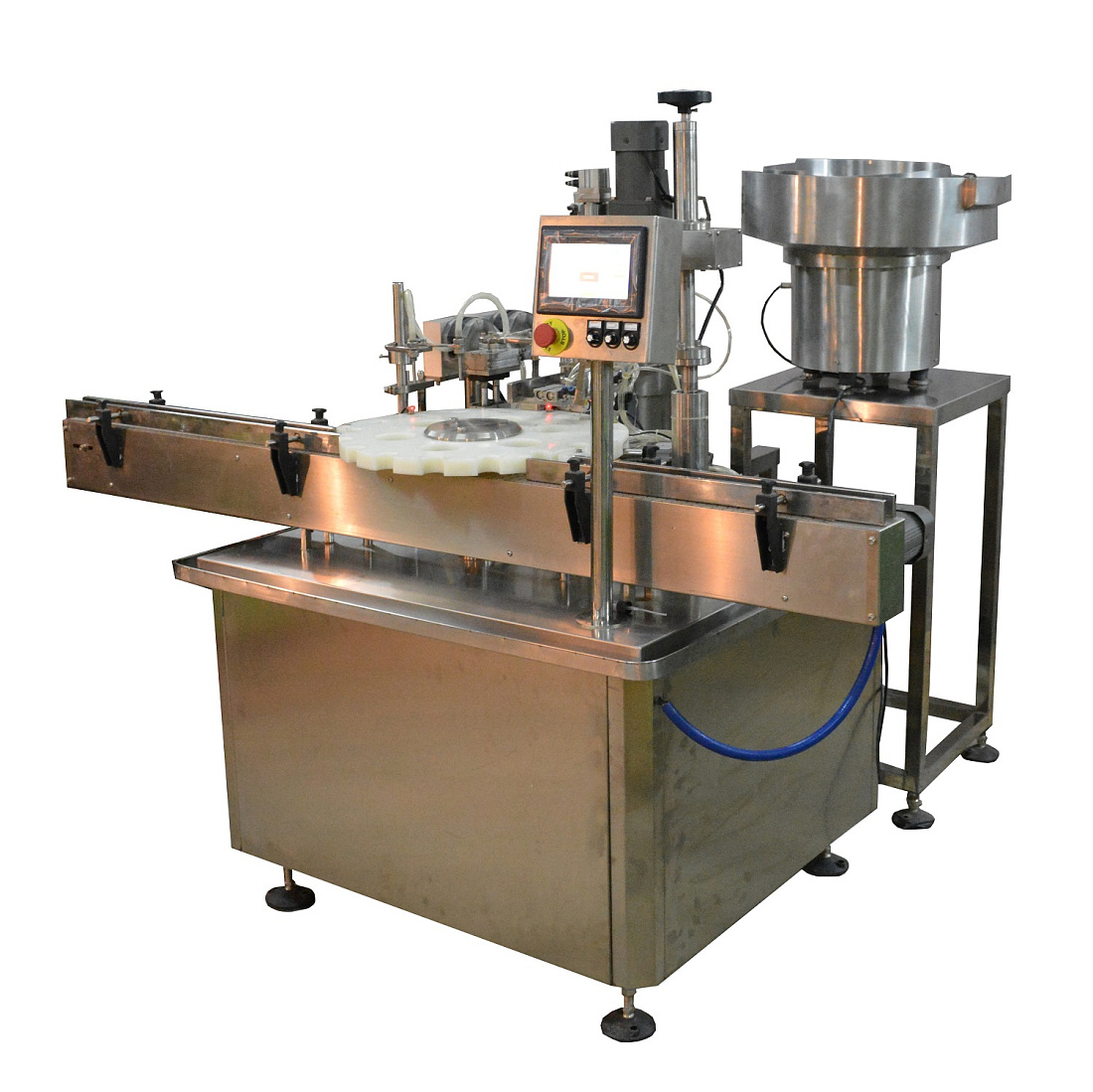

Моноблок разливочно-укупорочный "Мастер" для флаконов с пульверизатором МЗ-400ЕД

Описание
Характеристики
Видео
Отзывы
Документация
Комплектация

Моноблок разливочно-укупорочный «Мастер» для флаконов с пульверизатором МЗ-400ЕД позволяет в автоматическом режиме реализовывать ключевые технологические процессы упаковки продукта. Высокая производительность наряду с компактностью и простотой обслуживания обеспечивает оптимальность внедрения данной модели в производства различного уровня.

Основной материал изготовления каркаса, составных частей и рабочей поверхности моноблока — нержавеющая сталь AISI 304, отличающаяся высокими показателями прочности и износоустойчивости. Обработка специальными защитными составами позволяет осуществлять розлив разных типов продуктов, в том числе агрессивных, вязких и сложнокомпонентных.

Назначение и область применения

Моноблок разливочно-укупорочный «Мастер» для флаконов с пульверизатором МЗ-400ЕД предназначен для решения ряда производственных задач: дозирования продукта в тару, ориентирования колпачков и укупорки флаконов. Благодаря универсальности данная установка широко востребована в фармацевтике, сфере выпуска ветеринарных препаратов, косметической отрасли, а также на предприятиях химической промышленности.

Принцип работы

Перед началом работы оператор помещает флаконы на транспортер, засыпает пробки и колпачки в бункер ориентатора и подключает насос к расходной емкости с продуктом. Производится запуск, и флаконы начинают движение по транспортеру. Позиционная «звездочка», на которую попадает тара, последовательно перемещает каждый флакон сначала под дозирующие сопла, которые производят розлив продукта, далее — в зону ориентации, где на флакон накидывается крышка, а затем — в пост укупорки, где осуществляется закрутка колпачков заданным моментом. По завершению всех операций тара поступает на транспортёр, посредством которого перемещается на стол выдачи.

Основные элементы

1. Транспортер. Материал изготовления каркаса и рабочей поверхности - нержавеющая сталь. Регулируемое по ширине ограждение позволяет использовать несколько типоразмеров тары различного диаметра. Скорость движения транспортера регулируется на панели управления моноблока и синхронизировано со скоростью работы всей машины.

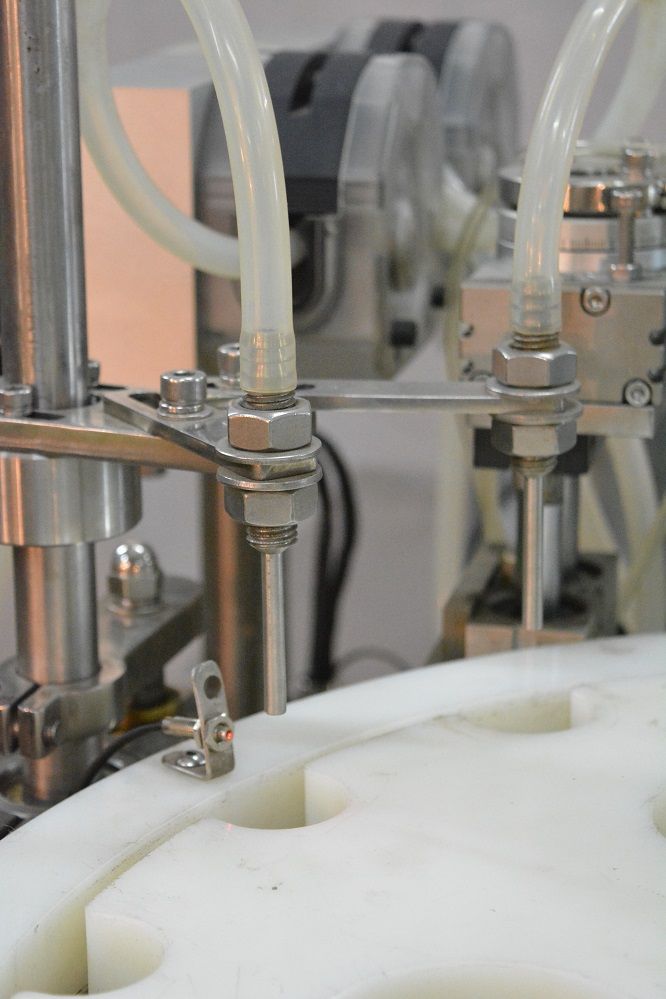

2. Дозатор. В основе системы дозирования перистальтический дозатор. Количество сопел 1-2 шт. в зависимости от производительности, от типа и химикофизических свойств продукта, объема дозирования, требований технологии розлива. Дозатор оснащается системой падающих сопел, при которой сопла опускаются во флакон и поднимаются вместе с повышением уровня жидкости. Это необходимо для минимизации высоты падения продукта, что позволяет также достичь высокой скорости и минимизировать вспенивание.

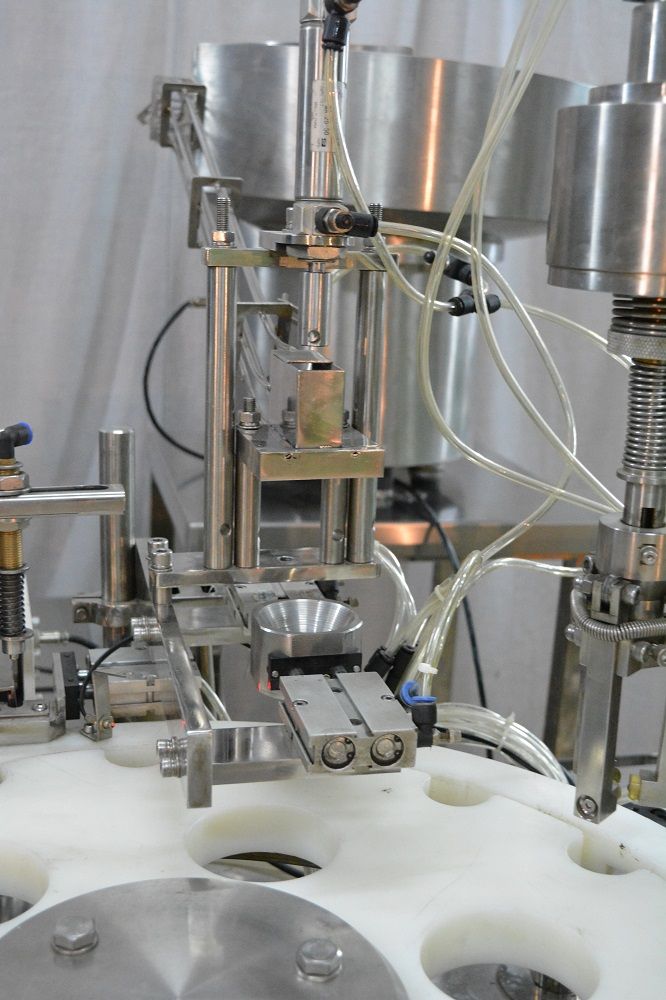

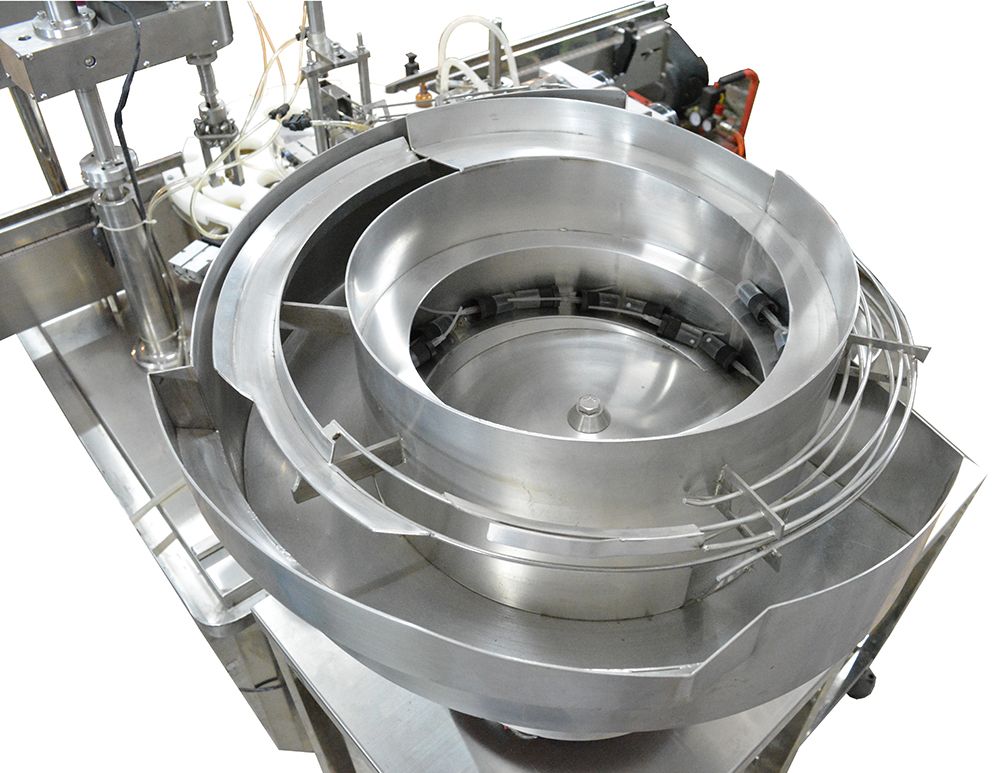

3. Ориентатор колпачка. Представляют собой вибробункер с жёлобом подачи пробок/колпачков и склизом. Для забивки пробок используется пневмоцелиндр. Верно сориентированные колпачки надеваются на горло флакона. Ориентаторы сменные и могут использоваться для разных типов пробок и колпачков.

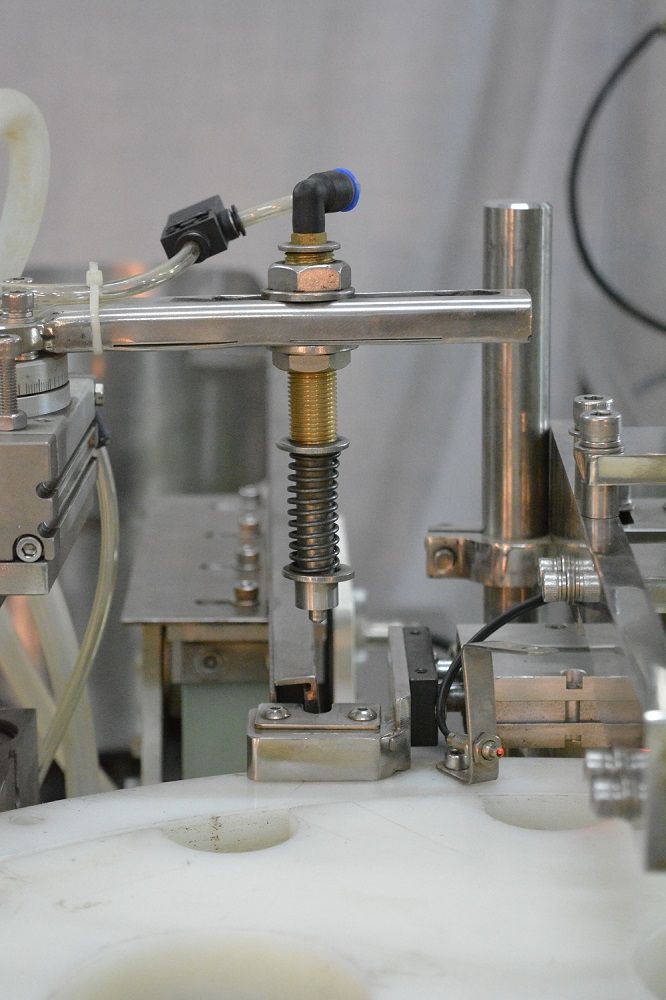

4. Укупорочный модуль. Используется оригинальная укупорочная головка под конкретный тип колпачка: пульверизитор, триггер-помпа, спрей-дозатор и т.д. Возможно использование нескольких типов колпачков за счет сменных укупорочных узлов.

5. PLC-панель управления. С ее помощью осуществляется управление всеми операциями оборудования, а также отдельными модулями при наладке и проверке работоспособности элементов

Преимущества

 Высокий уровень автоматизации технологических процессов;

  •  Точность дозирования продукта без вспенивания и разбрызгивания;
  •  Данная модель изготовлена для флаконов с ПЭТ-колпачком различных формы и диаметра;
  •  За счет наличия системы ориентации колпачков существенно сокращается время на реализацию процесса укупорки тары;
  •  Герметичность закрутки предотвращает проливание/ испарение продукта при транспортировке и хранении;
  •  Небольшие габариты позволяют удачно вписывать установку в производства любой площади.

Универсальность

Все составные элементы оборудования отличаются универсальностью и адаптированы для работы в условиях многопрофильного производства. Оригинальная укупорочная головка позволяет герметично завальцовывать разные типы колпачков: пульверизитор, триггер-помпа, спрей-дозатор и других. Наличие сменных укупорочных узлов позволяет использовать несколько типов колпачков. Ориентаторы также оснащаются сменными элементами для работы с разными типами пробок и крышек. Регулируемое по ширине ограждение транспортера позволяет использовать тару различного формата и диаметра.

Удобство работы

Данный моноблок оснащен PLC-панелью, с помощью которой осуществляется управление работой всех операций оборудования. Скорость движения транспортера, наполнения тары и последующей закрутки регулируется для синхронизации со скоростью работы всей машины.

Варианты исполнения

Моноблоки, выпускаемые нашей компанией, проектируются с учетом особенностей деятельности конкретного предприятия. Каждое изделие изготавливается с учетом типа и назначения продукта, применяемых в производстве технологий и других индивидуальных особенностей компании Заказчика.

Безопасность

Данный моноблок производится в строгом соответствии с требованиями GMP и ряда других отраслевых стандартов, что позволяет нам гарантировать безопасность и надежность их применения.

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.

Тип: автомат
Производительность: 1000 - 3000 шт/ч
Тип дозатора: Перистальтический
Количество укупорочных головок: 1 шт
Тип тары:
  • Стеклянная тара
  • Пластиковая тара
Тип моноблока: Моноблоки розлива и укупорки с перистальтическими дозаторами
Отрасль:
  • Косметика
  • Фармацевтика
  • Ветеринария
  • Химия
Тип продукта:
  • Агрессивная жидкость
  • Вязкий
  • Вода и негазированные напитки
  • Лекарственный препарат
Количество дозирующих сопел: 1 - 2 шт

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.

Моноблок разливочно-укупорочный для флаконов с пульверизатором МЗ-400ЕД
17.09.2018
Отзыв о работе Моноблока розлива и укупорки "Мастер" и Линии этикетировки АЭ-5
Разрешающие документы
[Разрешающие документы]
Отказное письмо по 10-му регламенту "О безопасности машин и оборудования"
[Разрешающие документы]
Отказное письмо по пожарной безопасности
[Разрешающие документы]
Сертификат ISO системы менеджмента качества

Настоящий сертификат удостоверяет, что система менеджмента качества применительно к производству фармацевтического, пищевого, химического и резервуарного оборудования соответствует требованиям ГОСТ ISO 9001-2015 (ISO 9001:2015)

[Разрешающие документы]
Сертификат ISO системы менеджмента качества

Настоящий сертификат удостоверяет, что система менеджмента качества ООО НПП "Аврора" применительно к производству фармацевтического, пищевого, химического и резервуарного оборудования соответствует требованиям ГОСТ ISO 9001-2011 (ISO 9001:2011)

[Разрешающие документы]
Письмо о безопасности машин
[Разрешающие документы]
Декларация соответствия моноблоков и триблоков требованиям Евразийского Экономического Союза
Документ, подтверждающий, что указанное оборудование технологически соответствует ТР ТС 004/2011, ТР ТС 020/2011. Относится к следующему оборудованию:
1. Моноблок розлива и укупорки "МАСТЕР" МЗ-400ЕД
2. Моноблок розлива и запайки "МАСТЕР" МЗ-400ЕД
3. Моноблок розлива и запайки туб "МАСТЕР" МЗ-400ЕД
4. Моноблок розлива и запайки ампул "МАСТЕР" МЗ-400ЕД
5. Моноблок розлива и обжима "МАСТЕР" МЗ-400ЕД
6. Моноблок фасовки и укупорки "МАСТЕР" МЗ-400ЕД
7. Моноблок фасовки и запайки "МАСТЕР" МЗ-400ЕД
8. Моноблок розлива и запайки "МАСТЕР" МЗ-400ЕД
9. Триблок розлива и укупорки "МАСТЕР" МЗ-400ЕД
10. Триблок розлива и запайки "МАСТЕР" МЗ-400ЕД
11. Триблок фасовки и запайки "МАСТЕР" МЗ-400ЕД
