Моноблок для пластиковых и ламинтатных туб МЗ-400ЕД

Описание
Характеристики
Видео

Моноблок для пластиковых и ламинтатных туб МЗ-400ЕД — высокоэффективный тубнаполнительный комплекс, реализующий фасовку продукта в тубы с последующей ее запайкой. Модель идеально подходит для работы с как с небольшими, так и с крупными партиями продукции. Благодаря возможности замены отдельных элементов оснастки машина особенно востребована в условиях частой смены форматов туб.

Моноблок имеет компактную конструкцию и простой интерфейс управления. Тубы перемещаются между функциональными участками при помощи 8-позиционного поворотного стола. Выдаваемая доза продукта соответствует заданному оператором значению. После наполнения тубы машина плотно запаивает сварной шов и аккуратно обрезает остатки материала.

Назначение и область применения

Моноблок для пластиковых и ламинтатных туб МЗ-400ЕД предназначен для фасовки густых и вязких продуктов в тубы, а также нагрева, запайки и обрезки туб. Установка относится к классу универсальных и может применяться для упаковки самых разных продуктов — горчицы, майонеза, соусов, мёда, косметических кремов, лекарственных мазей, зубной пасты.

Принцип работы

Бункер наполняется продуктом. Оператор устанавливает тубу на подстаканник, выставляет все необходимые настройки на панели и производит запуск. Поворотный стол начинает вращаться, перемещая тубу от одного участка к другому. Сначала туба попадает под действие ориентатора с оптическим датчиком, который устанавливает ее в правильное положение, выравнивая по метке.

Далее туба переходит на участок наполнения. Работа дозатора начинается с отхода плунжера (вытеснителя), под действием чего открывается верхний клапан. Под действием вакуума заданная масса продукта вытесняется в камеру плунжера, а верхний клапан закрывается. Открывается нижний клапан, и продукт нагнетается в тубу.

Запайка тубы реализуется в два этапа: сначала, посредством высокотемпературного воздействия, стенки тубы нагреваются, а затем запаиваются. После этого происходит обрезка верхнего края тубы.

Готовая туба снимается оператором, а на ее место устанавливается следующая.

Основные элементы

  • бункер;
  • ориентатор тубы;
  • механизм укупорки;
  • дозирующая головка;
  • система запайки тубы;
  • отсекатель для обрезки запаянного края тубы;

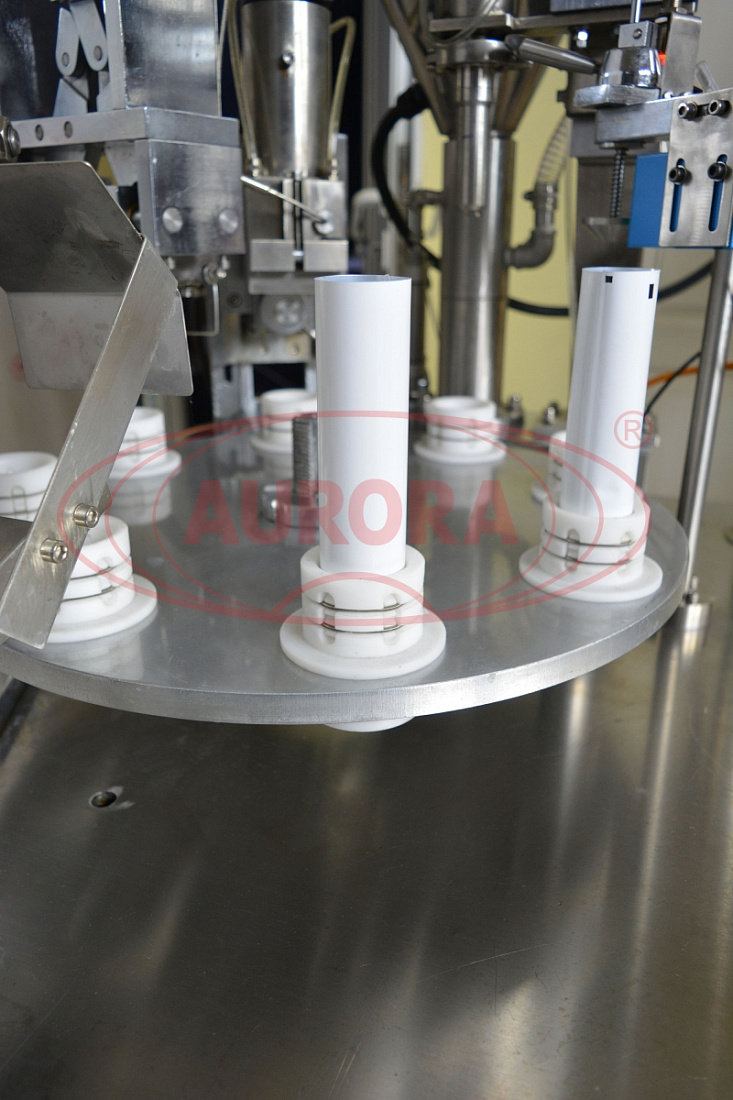

  • поворотный диск с подстаканниками;
  • панель управления.

Преимущества

  • Регулировка дозы фасовки, температуры, времени запайки и других параметров работы моноблока;
  • Отсутствие эффекта «последней капли» при дозировании исключает попадание продукта в место запайки и загрязнение рабочей поверхности;
  • Высокое качество запаечного шва, без разрывов и других дефектов.

Универсальность

Моноблок рассчитан на работу с тубами разного размера. Для максимального упрощения и ускорения перехода на другой тип тары основные элементы оснастки изготавливаются с легкозаменяемыми форматными частями.

Удобство работы

Управление моноблоком осуществляется посредством PLC-панели с сенсорным экраном. Большая часть процессов (кроме подачи и выгрузки тубы) происходит в автоматическом режиме, поэтому для обслуживания установки достаточно работы одного оператора.

Варианты исполнения

Установка поставляется в различных модификациях, адаптированных под индивидуальные потребности Заказчика. Так, дозирующий блок может быть выполнен с возможностью фасовки разных типов продуктов, в том числе содержащих агрессивные компоненты и вкрапления.

Безопасность

Основные рабочие детали располагаются в закрытом блоке под рабочим столом, что является одним из ключевых факторов безопасности эксплуатации.

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.

Тип: полуавтомат
Производительность: 1800 шт/ч
Тип дозатора: Шнековые дозаторы для густых и сыпучих продуктов
Тип тары:
  • Пластиковые тубы
  • Ламинатные тубы
Мощность: 6 кВт
Вес: 350 кг
Напряжение: 220
Тип моноблока: Моноблоки фасовки порошков со шнековым дозатором
Отрасль:
  • Косметика
  • Фармацевтика
  • Пищевое производство
  • Ветеринария
  • Химия
Тип продукта:
  • Густые пищевые продукты
  • Крем-гель
  • Вязкий
  • Химический продукт
  • Густой продукт
  • Продукты с вкраплениями
Высота: 1920 мм
Длина: 805 мм
Ширина: 1110 мм
Тип тубной машины: Полуавтоматическое оборудование для туб

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
