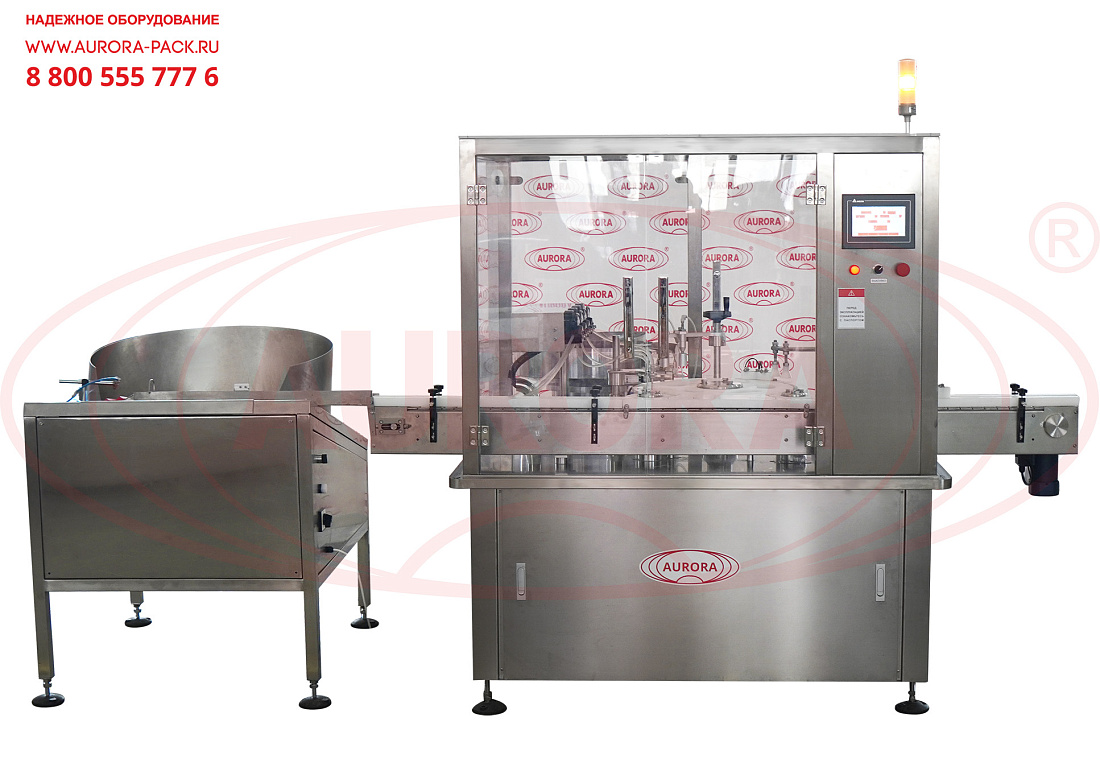

Высокопроизводительный моноблок выполняет полный цикл упаковки вакцин в ПЭТ-флаконы объемом 10-15 мл в автоматическом режиме — от подачи тары до выгрузки упакованной продукции. Ключевым преимуществом данной модели является наличие в составе машины ориентатора тары, что избавляет от необходимости в ручной установке флаконов на конвейер.

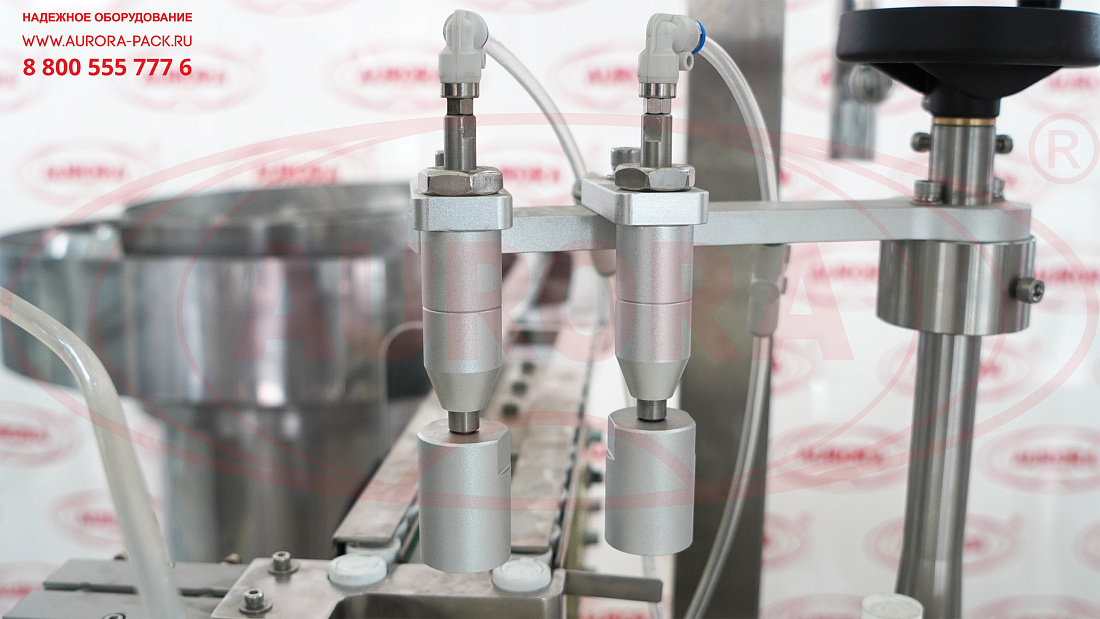

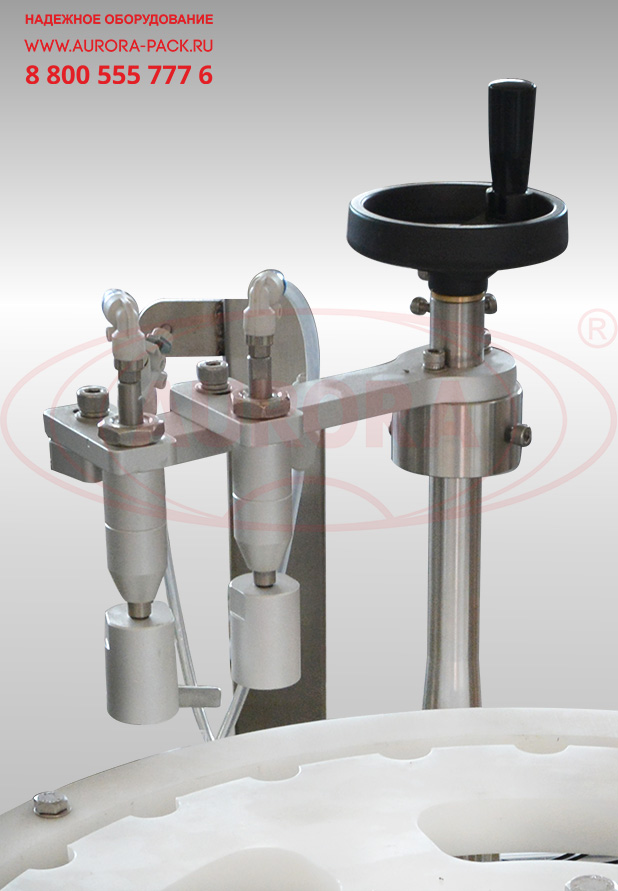

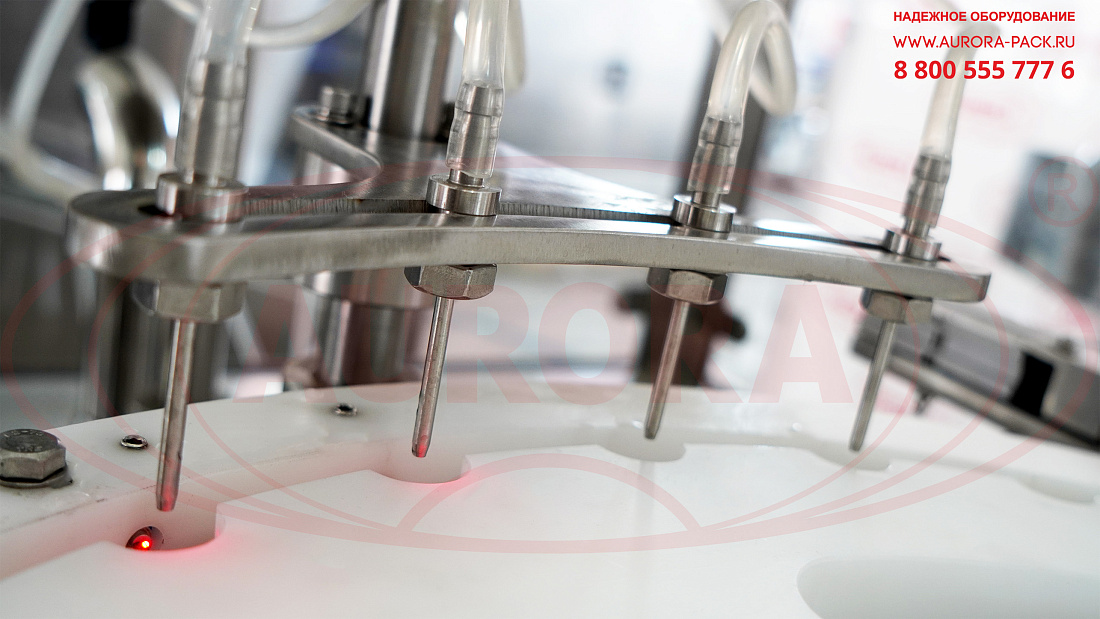

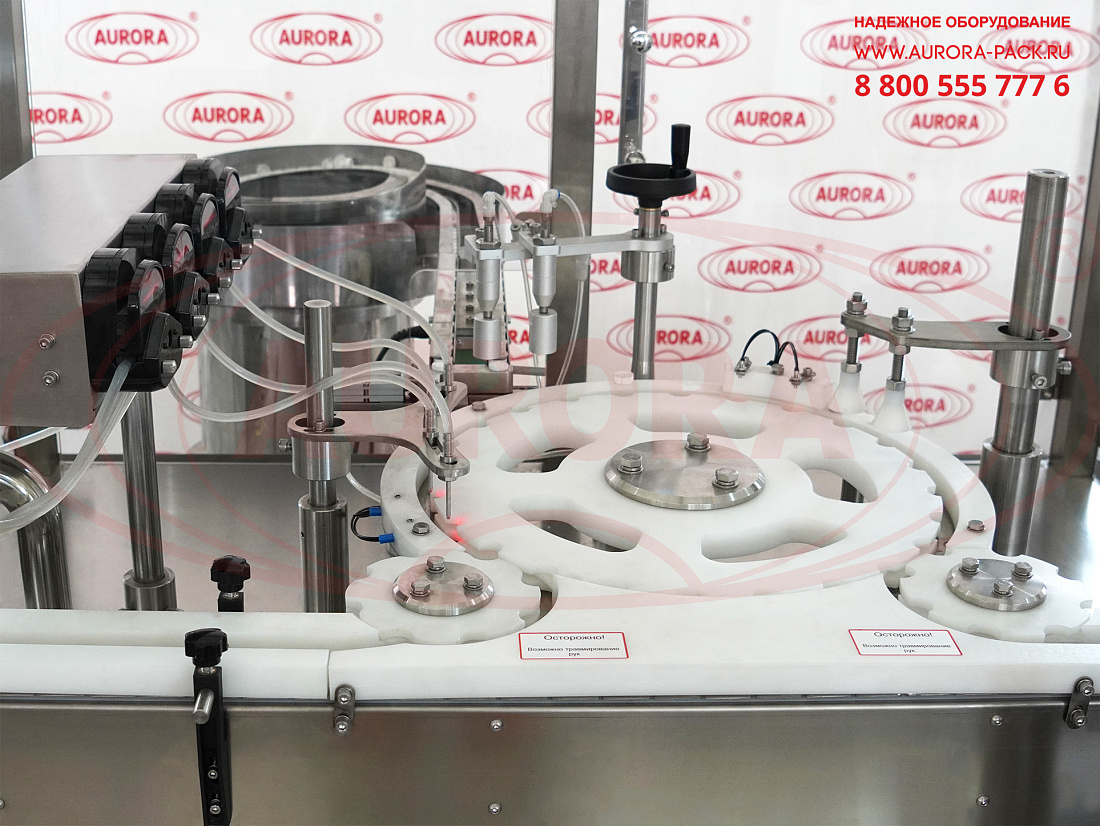

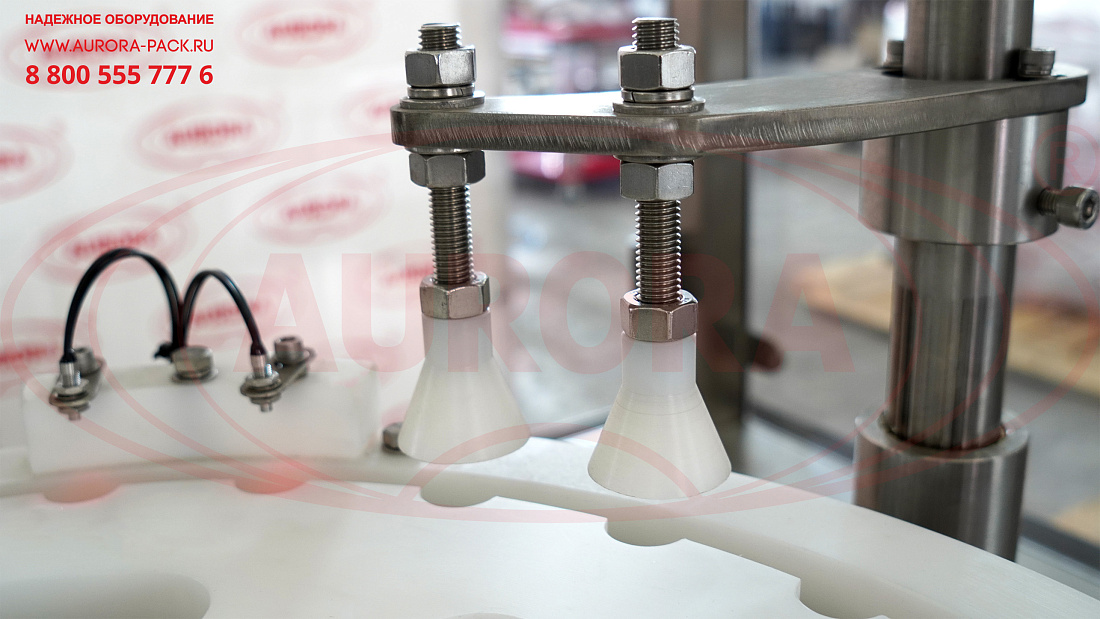

Розлив продукта осуществляется четырьмя дозирующими соплами одновременно. Для ориентирования колпачков и подачи их по каналу подвода к зоне забивки установлен ориентатор вибрационного типа. Укупорка реализуется двумя параллельно работающими головками. Перемещение флаконов между основными технологическими позициям зоны розлива-укупорки выполняется делительным диском. Выгрузка упакованной тары производится в выходной лоток.

Зоны розлива и укупорки выполнены в закрытом боксе, оснащенном УФО-рециркулятором воздуха. Устройство обеспечивает качественную и быструю бактерицидную обработку воздуха, что особенно важно при розливе стерильных лекарственных средств. Общая производительность моноблока может развиваться до 4000 шт/час.

Назначение и область применения

Моноблок розлива и укупорки предназначен для дозированной подачи продукта во флаконы, ориентирования и закрутки колпачков. Оборудование применяется для розлива и упаковки вакцин, растворов, галеновых и других фармацевтических и ветеринарных препаратов, в том числе стерильных. Кроме того, машина используется в производстве БАДов и косметических средств.

Принцип работы

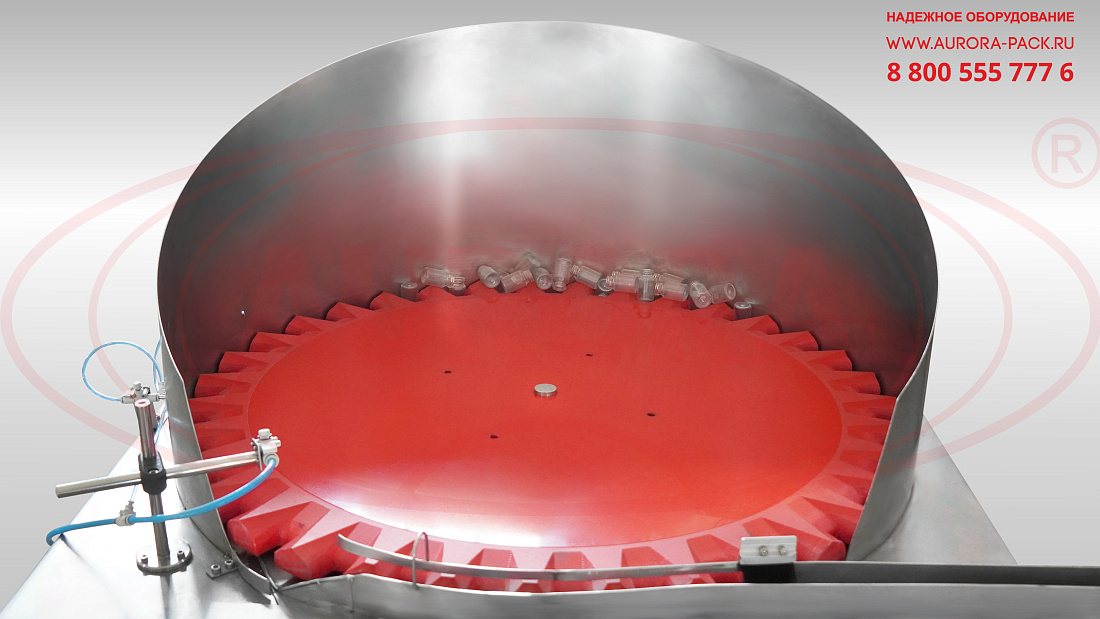

Подготовленная тара помещается в зону системы ориентации, где при помощи вращающегося поворотного диска и направляющих осуществляется ориентирование тары дном вниз, а горлышком вверх. Тара в правильном положении устанавливается на транспортер, который перемещает ее в зону дозирования. На участке розлива флаконы фиксируются отсекателями, после чего сопла опускаются, и выполняется подача продукта. Далее флаконы движутся по делительному диску в зону установки колпачка, после чего перемещаются в зону работы укупорочных головок. После укупорки флаконы по транспортеру попадают в лоток выдачи.

Основные элементы

  • Корпус с пневмо- и электрокомпонентами;
  • Ориентатор тары ОТ-300;
  • Зона дозирования;
  • Делительный диск;
  • Ориентатор пробок;
  • Зона укупорки пробок;
  • Светосигнальная колонна;
  • Панель управления;
  • Транспортер.

Преимущества

  • Высокоточный розлив одновременно в 4 флакона;
  • Наличие ориентаторов тары и колпачков;
  • Встроенный бактерицидный облучатель-рециркулятор;
  • Закрытое исполнение зон розлива и укупорки;
  • Простой и удобный управленческий интерфейс.

Удобство работы

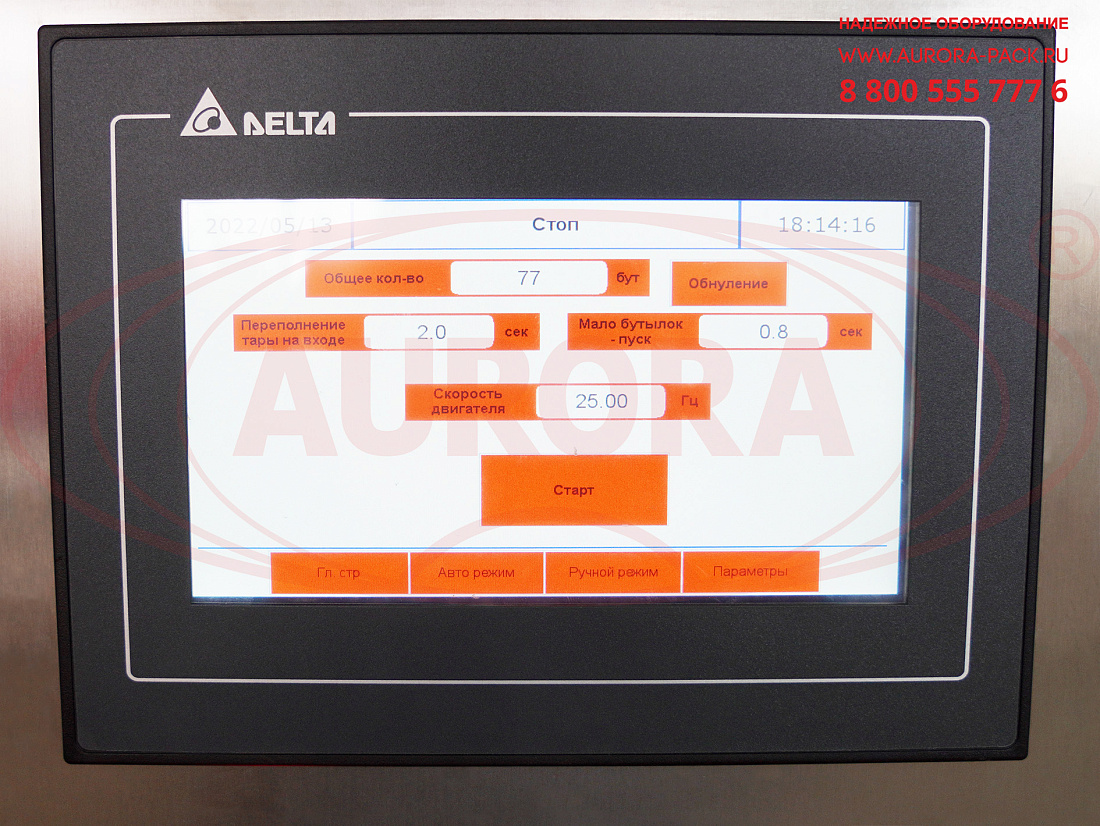

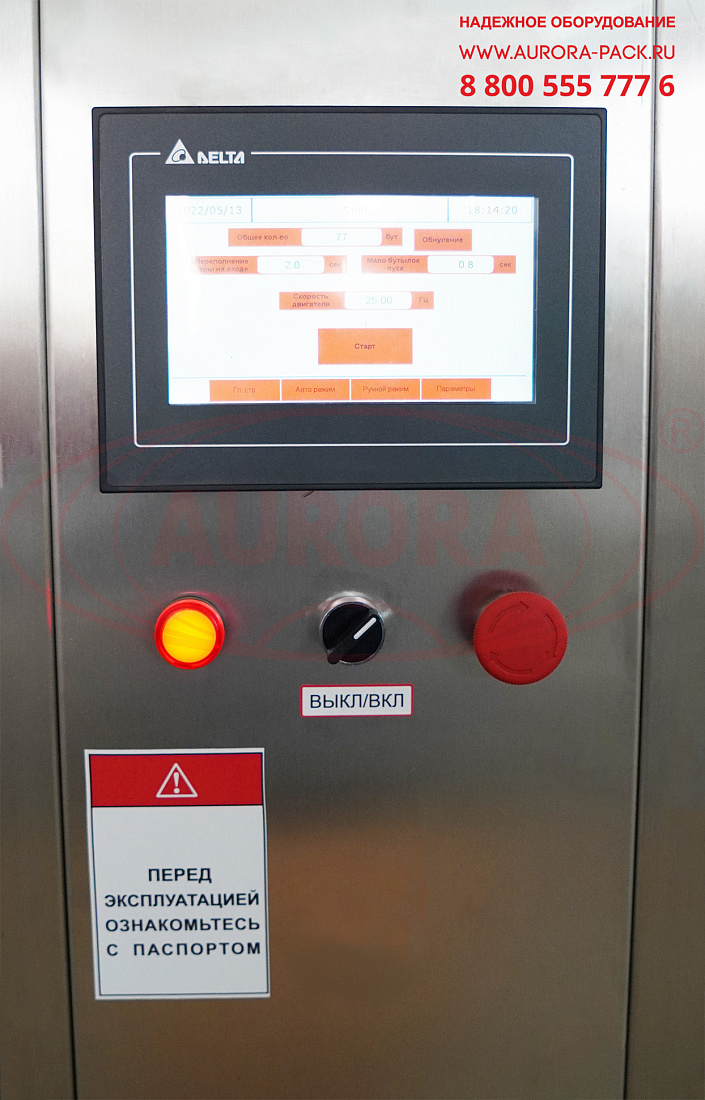

Управление моноблоком производится с панели оператора, оснащенной сенсорным экраном. В меню отображается информация о запущенных процессах, производительности, количестве изготовленной продукции и других деталях эксплуатации оборудования. Здесь оператор может удобно и быстро настроить необходимые параметры и проверить отдельно работу каждого узла.

Варианты исполнения

Данный моноблок выпускается в расширенном исполнении с узлами этикетирования и маркировки продукции. По запросу производится изготовление сменной оснастки, а также комплектация дополнительными станциями (например, для групповой упаковки флаконов в термопленку).

Безопасность

Моноблок оснащен системой аварийной остановки, которая обеспечивает быструю остановку всех операций нажатием одной кнопки. Для удобства отслеживания статуса оборудования установлена светосигнальная колонна.
Отрасль:
  • Косметика
  • Комплексное оснащение фармацевтического производства
  • Пищевое производство
  • Ветеринария
Производительность, шт./ч, до:4000
Материал тары:ПЭТ
Наличие УФО-рециркулятора:Да
Объём тары, мл:10-15

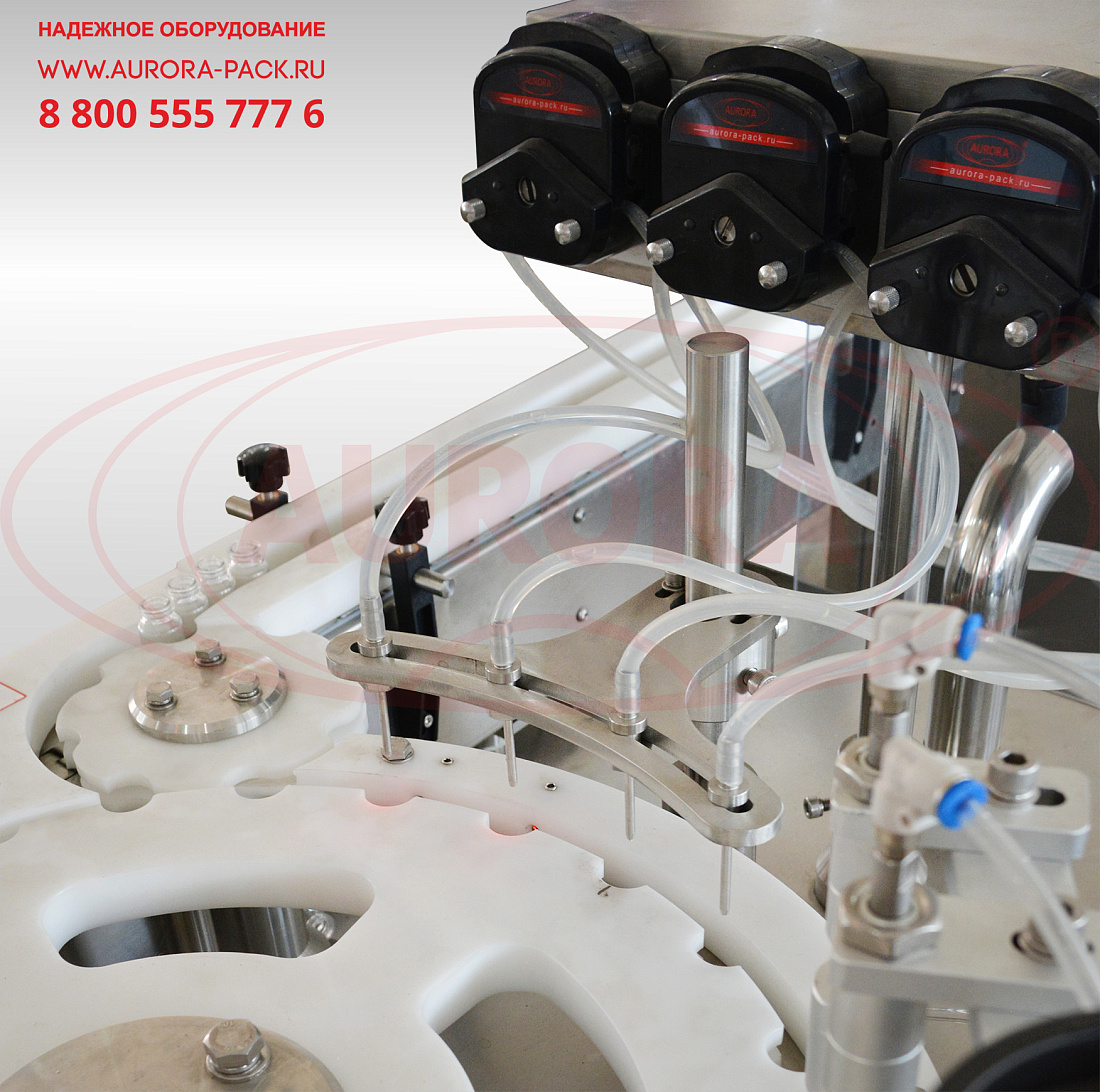

Тип дозатора:Перистальтический
Количество сопел, шт:4
Тип перистальтических головок:YZ1515X
Тип трубки:Силиконовая
Погрешность дозирования, %:±3
Укупорка пробки:Забивка
Тип ориентатора пробок:Виброориентатор
Потребляемая мощность, кВт:4,5
Напряжение питания, В/Гц:380/50
Давление сжатого воздуха, МПа:0,8-1,0
Габариты, мм:2300×1400×2000
Вес, кг:1000

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
