Моноблок фасовки и запайки силикатного клея в пакеты «МАСТЕР» МЗ-400ЕД

Высокоскоростной автоматический моноблок «МАСТЕР» мод. МЗ-400ЕД представлен в комплектации с роторно-лопастным насосом и отдельно стоящей емкостью, что обеспечивает адаптацию к быстрой и качественной фасовке и упаковке густого и вязкого продукта (силикатного клея) в пакеты. Оборудование выполняет широкий спектр операций: автоподачу продукта, формирование пакетов, дозирование, упаковку в пакеты, их запаивание, печать даты и выдачу готовой продукции.
Для накопления и подачи продукта предусмотрена напольная емкость мод. ЕМК Р с бункером объемом 100 л. Емкость оснащена герметичной крышкой с уплотнителем из фторкаучука по периметру. Многофункциональный лопастной насос демонстрирует высокую производительность, обеспечивает оптимальную скорость и точность фасовки. Управление моноблоком осуществляется при помощи современной и удобной системы управления на базе PLC с прогрессивным пользовательским интерфейсом.

Назначение и область применения

Автоматический моноблок «МАСТЕР» мод. МЗ-400ЕД предназначен для порционной фасовки продукта в трехшовные пакеты из ПСД (MDPE, полиэтилена среднего давления) с последующей запайкой. Оборудование может применяться в химической отрасли для фасовки и упаковки силиконового промышленного клея (жидкого стекла), герметиков и других аналогичных по консистенции составов.

Принцип работы

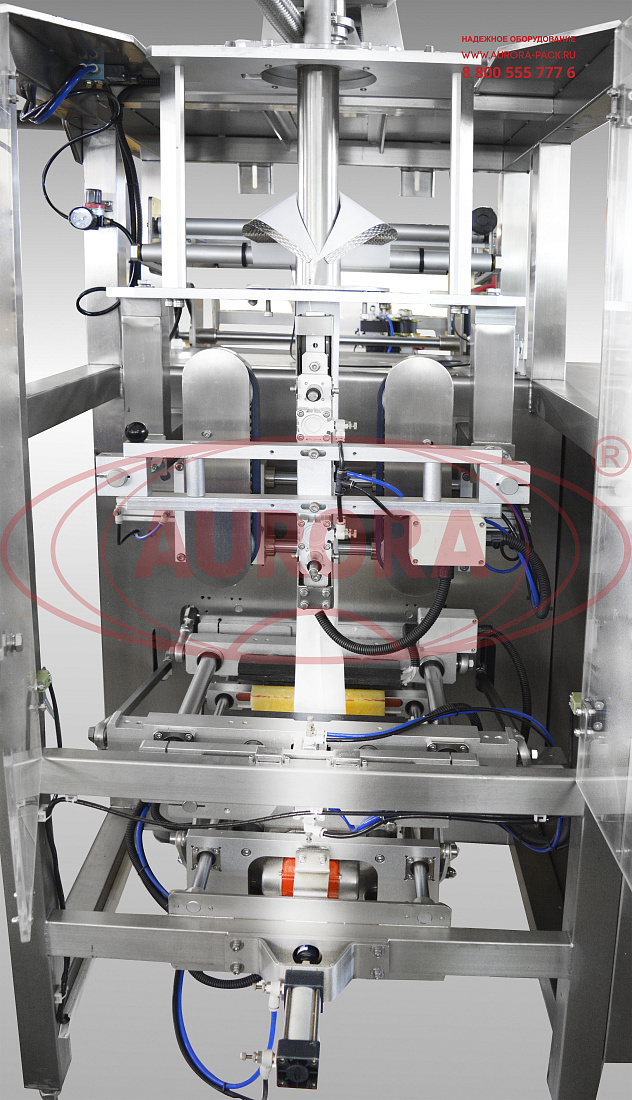

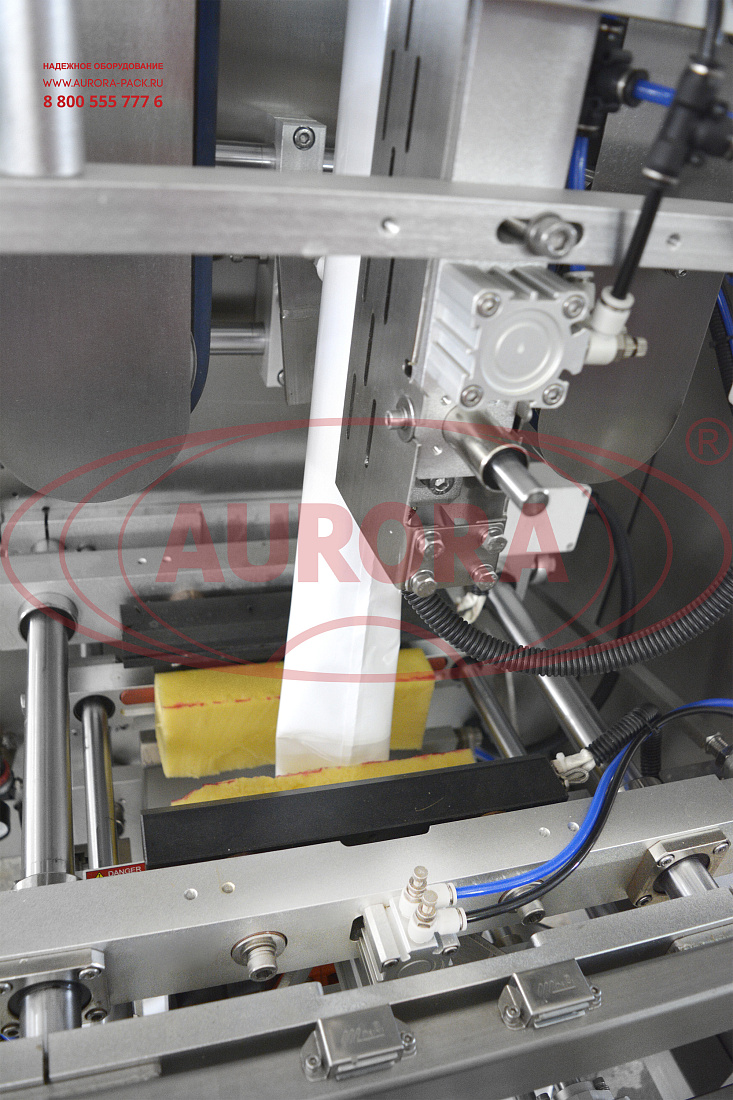

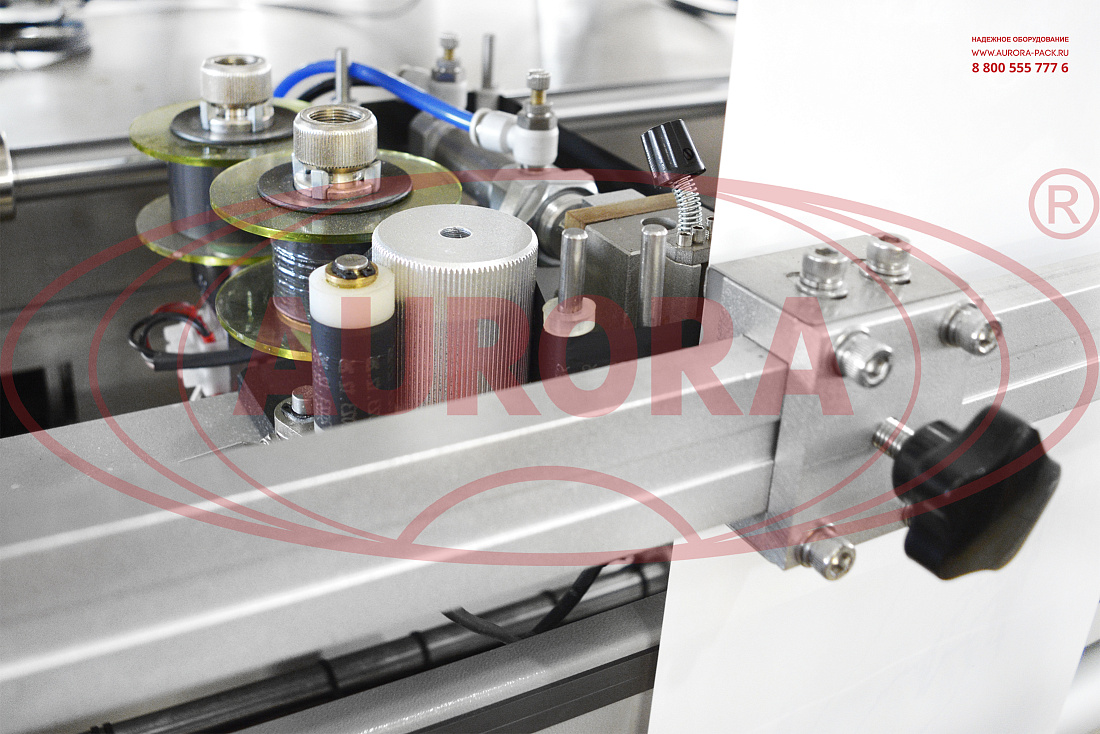

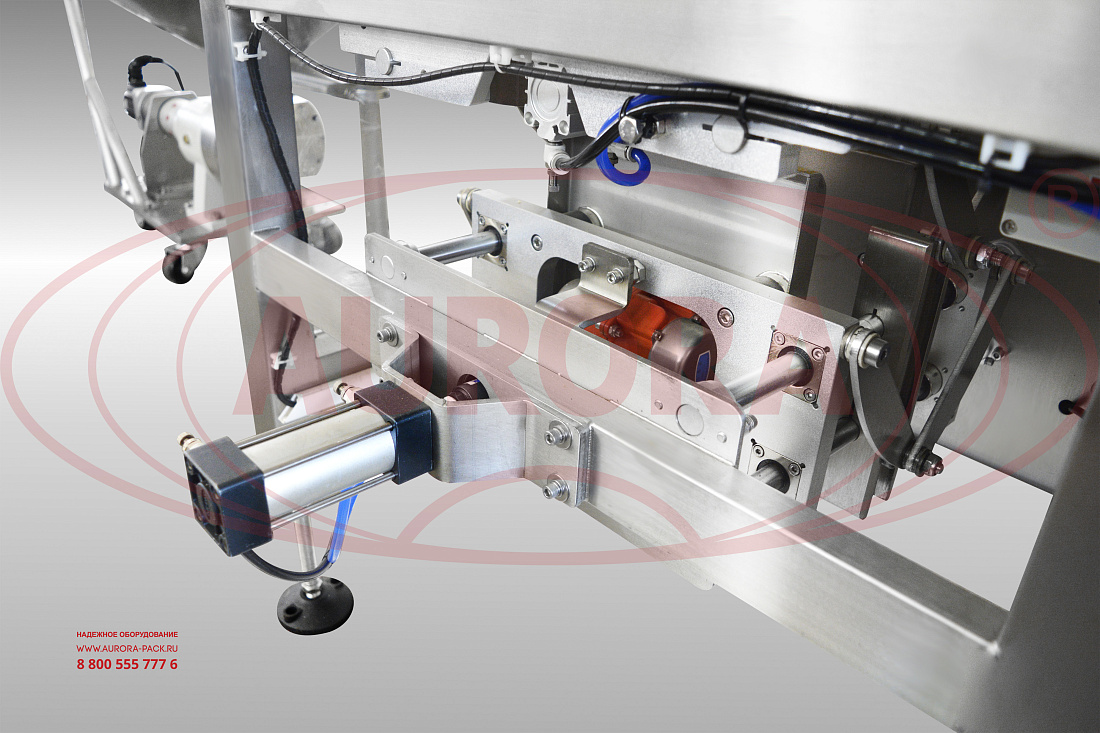

Продукт поступает в емкость через подсоединенную трубу заказчика к подводу в герметичной крышке. Посредством двухроторного насоса производится подача продукта по трубе в технологическую зону дозирования в моноблоке. В насосе применяются синхронные роторы, которые приводятся в движение с помощью пары синхронных шестерен в коробке передач. Эта передача осуществляется через главный и вспомогательный валы. Роторы вращаются синхронно против часовой стрелки, что влияет на производительность насоса, обеспечивая высокий уровень вакуума и давления. В моноблоке катушка с пленкой, установленная на ролик, при помощи механизма подачи разматывается и подает необходимое количество пленки. Далее пленка проходит через датер, где осуществляется простановка даты, после чего поступает в узел формования, где происходит ее складывание пополам и придание требуемой формы. Сформованный пакет перемещается на механизм запайки плёнки, который запаивает пакет снизу и сбоку. Затем выполняется дозация продукта, после чего запаивается верхняя часть пакета. На заключительном этапе готовый пакет поступает в зону его отрезания и выгрузки.

Основные элементы

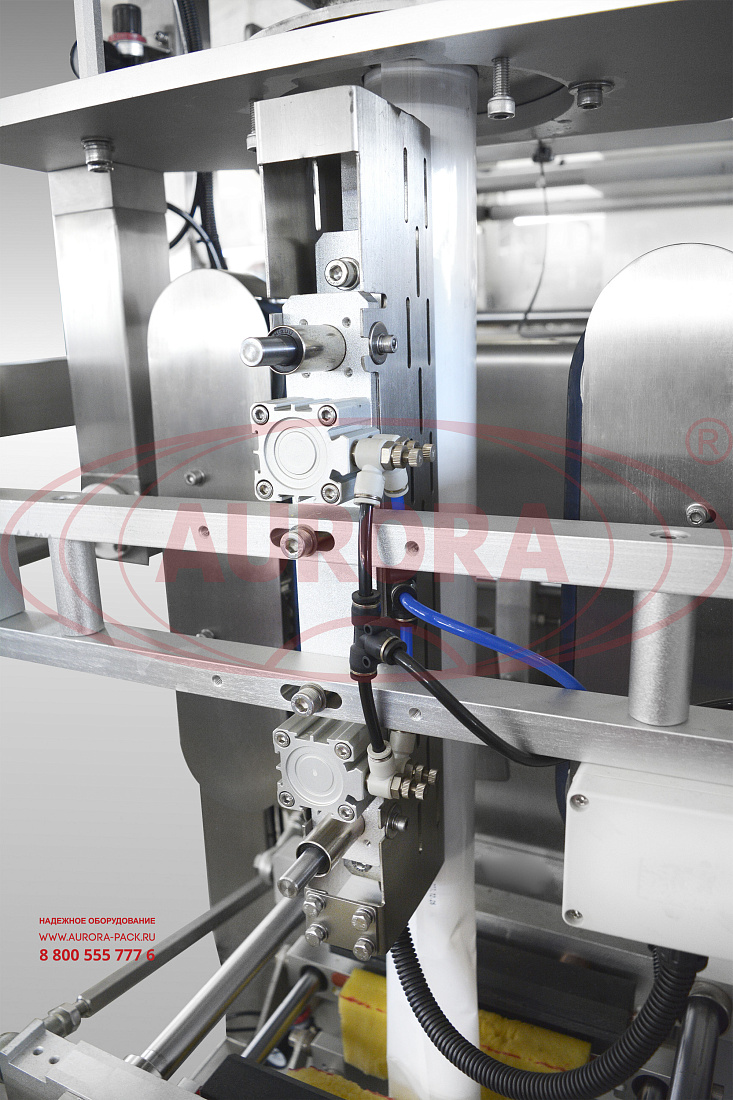

• Блок формирования и запайки саше-пакета;
• Сопло дозирования;

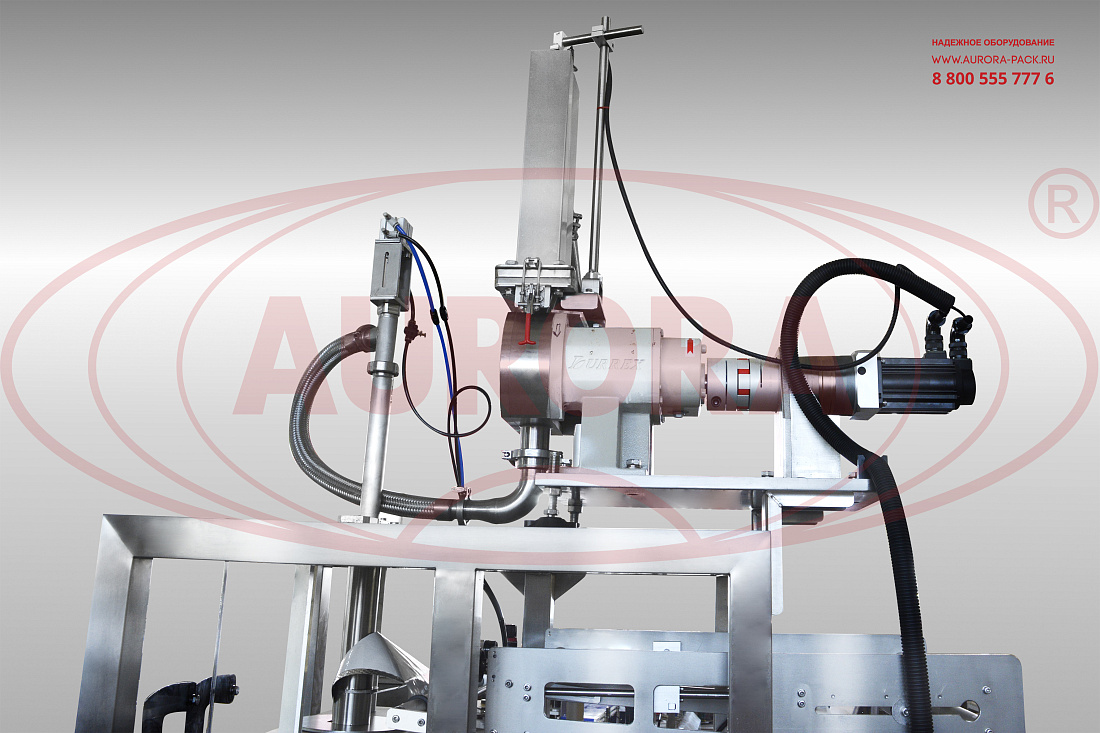

• Двухроторный лопастной насос;
• Приемная емкость;
• Защитные двери;
• Регулируемая опора;
• Корпус электрошкафа;

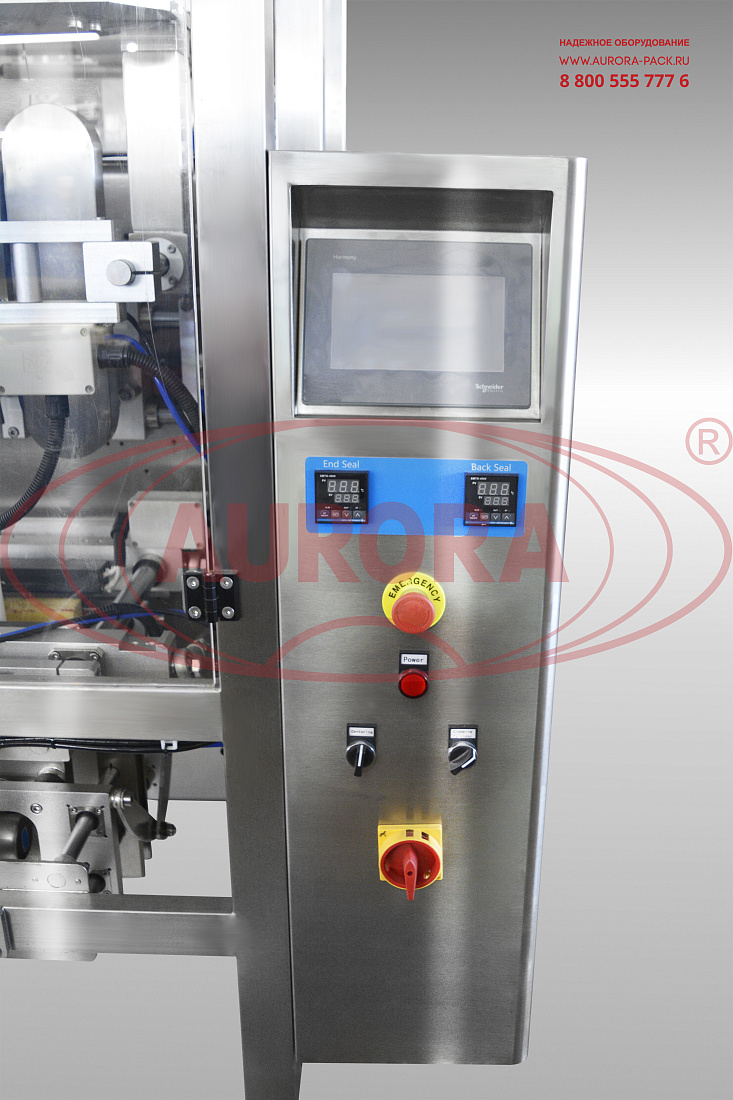

• Сенсорная панель управления;
• Емкость мод. ЕМК Р.

Преимущества

• Высокая производительность и полная автоматизация процессов;
• Автоматическая подача продукта в узел дозирования;
• Качественное формирование и запайка пакетов;
• Точное и быстрое наполнение пакетов;
• Встроенный датер, выполняющий простановку переменных данных;
• Удобство и простота настройки, контроля и обслуживания.

Универсальность

Моноблок может применяться для фасовки продуктов различной степени плотности и вязкости в широком диапазоне дозирования (100-1000 мл).

Удобство работы

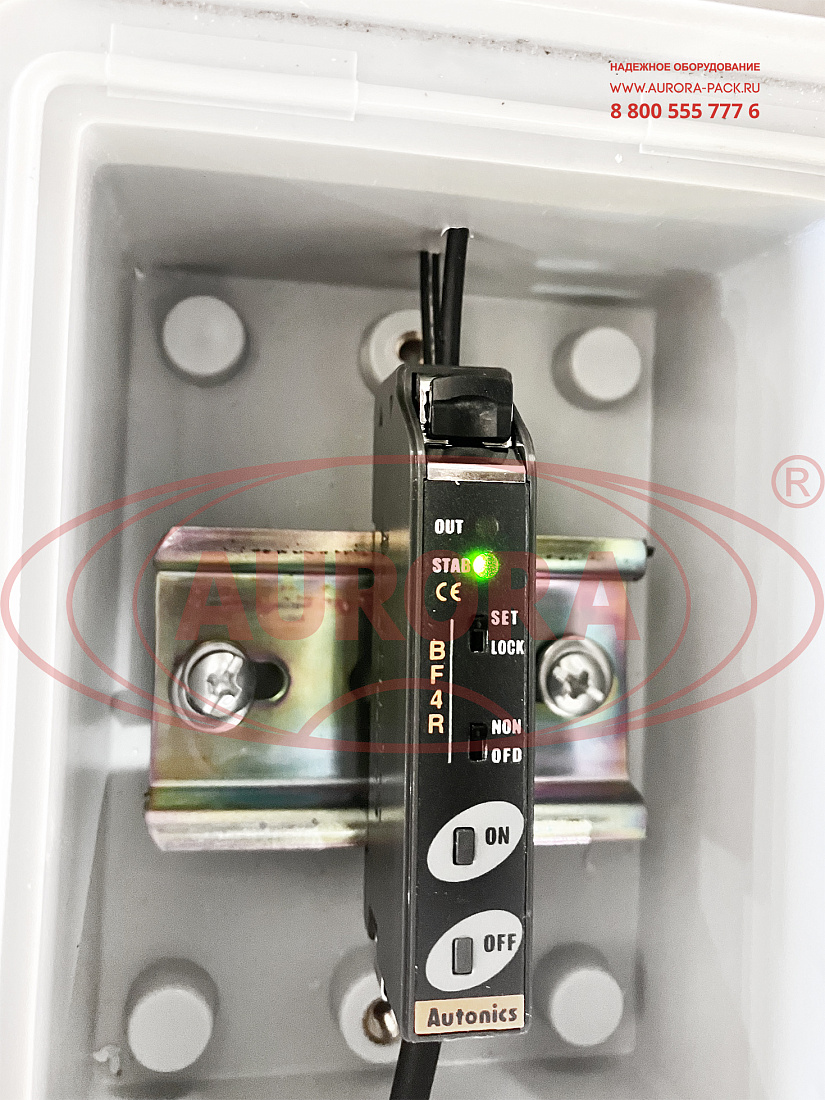

Машина оснащена системой управление на базе PLC, высокоточными сервоприводами протяжки пленки, функцией автоматического отслеживания с помощью фотоэлектрических сенсоров, цифровым контроллером температуры, что позволяет максимально упростить процесс работы и улучшить класс упаковки.

Варианты исполнения

Исполнение машины может меняться в соответствии с типом и формой используемого пакета, требуемым количества швов и другими индивидуальными особенностями.

Безопасность

Оборудование не содержит материалов и комплектующих, представляющих опасность для обслуживающего персонала, окружающей среды и продукта, и подлежит утилизации в общем порядке.
