Моноблок фасовки сыпучих продуктов в саше-пакеты с евровырубом «МАСТЕР» мод. МЗ-400ЕД

Вертикальная машина моноблочного типа «МАСТЕР» мод. МЗ-400ЕД выполняет полный спектр операций по фасовке и упаковке сыпучих продуктов в трехшовные саше-пакеты: формирование пакета из полиэтиленовой пленки, дозацию продукта, запайку, вырубку европодвеса и насечки для легкого вскрытия, а также последующее отрезание пакета и выгрузку. Все процессы реализуются автоматически в соответствии с установленными параметрами работы.
Узел дозирования состоит из накопительного бункера, который служит для хранения и подачи продукта, и чаши роторного типа, которая выполняет функцию дозировки продукта. Чаша может вращаться вокруг приводного вертикального вала, а ротор оборудован специальными дозирующими стаканами, расположенными равномерно по окружности. Стаканы имеют форму телескопических цилиндров и оснащены дозирующей заслонкой, что облегчает процесс наполнения и очистки. Запаечные губы машины обладают ребрами жесткости, которые позволяют создавать шов с ребристой поверхностью. Установка развивает высокую производительность и может переналаживаться под разноформатные пакеты.

Назначение и область применения

Моноблок фасовки и запайки «МАСТЕР» мод. МЗ-400ЕД предназначен для порционной фасовки продукта в саше-пакет и последующей его запайки. Оборудование может применяться в фармацевтической, химической, косметической отраслях.

Принцип работы

Катушка с пленкой, установленная на ролик, при помощи механизма подачи пленки разматывается и подает необходимое количество пленки (подача пленки контролируется датчиком от метки и по длине пакета при работе с заданной длиной пакета). Пленка проходит через столик датера, где проставляется дата. Продукт поступает из загрузочного бункера в чашу роторного типа, где производится дозация продукта, после чего доза передается в сформированный пакет. Пленка заходит в блок фасовки, где выполняется подача дозируемого продукта и придание саше-пакету требуемой формы. Далее сформированный пакет поступает на механизм запайки пленки, который запаивает пакет снизу, сбоку и сверху. На этом этапе также происходит вырубка подвеса и надсечка пакета до середины пробоя. После того, как саше-пакет готов, он проходит через специальный механизм, который придавливает его и прокалывает иглой с обеих сторон. Полностью упакованный саше-пакет поступает в зону отрезания.

Основные элементы

• Бобина с пленкой;
• Бункер загрузочный для продукта;
• Двигатель протяжки пленки;
• Узел крепления пленки;
• Датировщик;
• Чаша дозации продукта роторного типа;
• Датчик фотометки;
• Фотоэлектрический датчик наличия пленки;
• Блок управления датировщиком;
• Сенсорная панель управления;
• Панель управления;
• Блок формирования пакета;

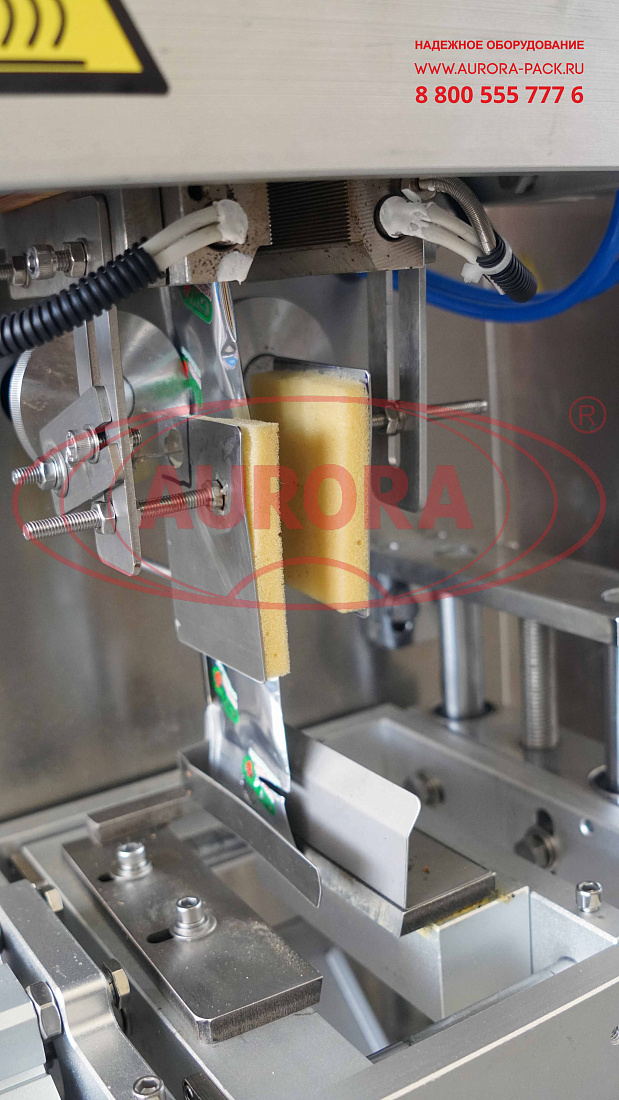

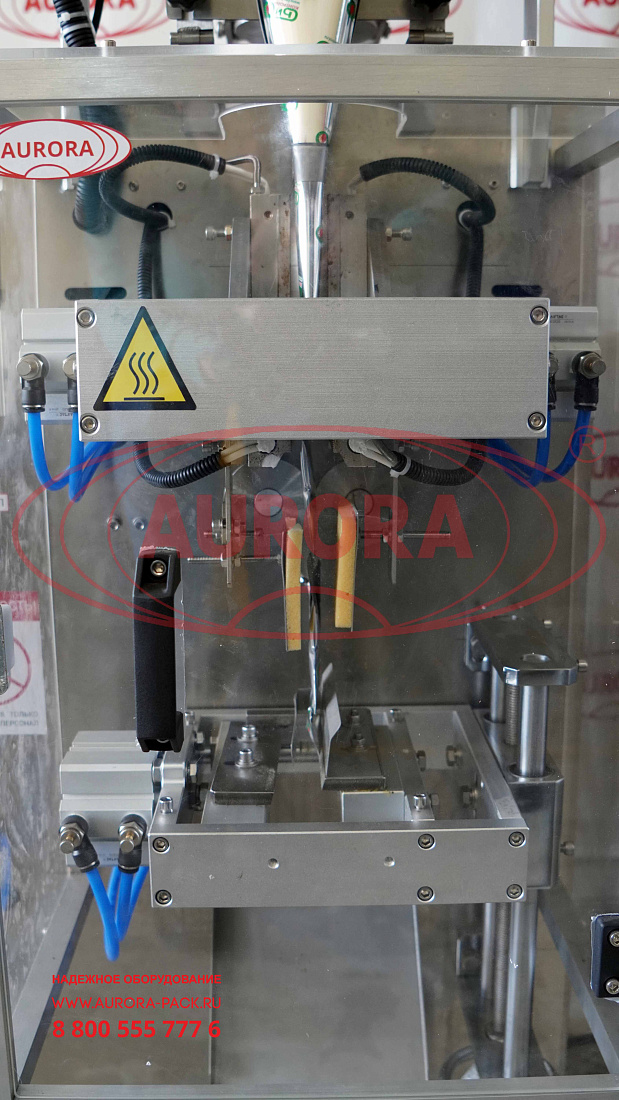

• Блок запайки, вырубки подвеса и надсечки;
• Блок обрезки пакета;
• Колесные опоры;
• Блок подготовки воздуха.

Преимущества

• Полная автоматизация всех процессов;
• Точная и равномерная дозация продукта;
• Высокое качество запайки шва;
• Формирование аккуратного евровыруба;
• Простота настройки, управления и очистки.

Универсальность

Оборудование может применяться для упаковки продукции в пакеты различного формата. Для переналадки потребуется установка сменного комплекта.

Удобство работы

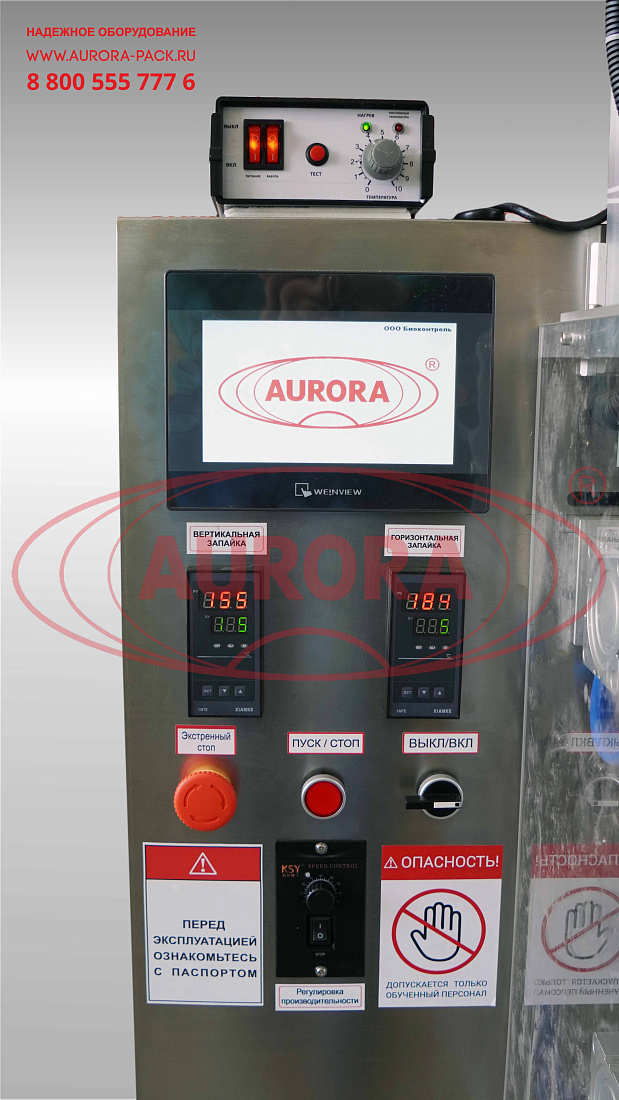

Моноблок оснащен системой управления с доступным интерфейсом и большим набором функций. Ключевые параметры работы и все статистические данные отображаются на сенсорной панели оператора. Здесь же можно легко и удобно выполнить все необходимые настройки, произвести пробный запуск, посмотреть счетчик готовой продукции и другую информацию о запущенных процессах.

Варианты исполнения

Исполнение машины зависит от типа и формы пакета, количества швов и других индивидуальных особенностей. Опционально может быть установлен датчик фотометки и другое вспомогательное оснащение.

Безопасность

Для изготовления оборудования применяются высококачественные нетоксичные материалы, которые не оказывают негативного воздействия на окружающую среду. При соблюдении требований к эксплуатации, хранению, уходе и обслуживанию машина безопасна для персонала и демонстрирует стабильную, бесперебойную работу.
