Моноблок «Мастер» с 8-ю поршневыми дозаторами, 5 000 фл/ч для антисептических средств

Описание
Характеристики
Видео
Документация

Моноблок «Мастер» с 8-ю поршневыми дозаторами, 5 000 фл/ч для антисептических средств, реализуемый нашим предприятием, применяется для обеспечения высокой степени автоматизации технологических процессов упаковки лекарственных средств. Интеграция данного комплекса в производство позволит значительно сократить трудовые затраты компании, при этом увеличив объемы выпуска продукта.

При изготовлении оборудования используются материалы, разрешенные отраслевыми международными стандартами (GMP, GPP). Модуль оснащен системой высокоточного поршневого дозирования на базе поршневых цилиндров из нержавеющей стали марки AISI 316L, регулируемых по объему дозы. Диски делительно-подающего механизма и делительного стола изготовлены из медицинского полиамида, что обеспечивает бережное перемещение тары между позициями, исключая возникновение механических повреждений.

Назначение и область применения

Представленный моноблок «Мастер» предназначен для дозированного розлива жидких антисептических средств с последующей укупоркой флаконов пробкой-капельницей и последующей закруткой колпачком типа 1.1А-16. Оборудование применяется для оснащения предприятий фармацевтической отрасли, а также производственных площадок компаний, реализующих ветеринарные препараты.

Принцип работы

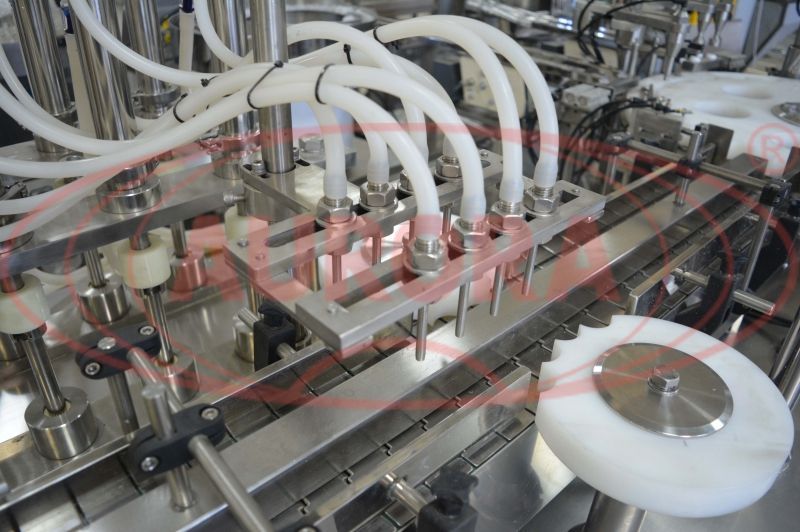

Флаконы устанавливаются на приемный стол и далее по транспортеру в два потока подаются в зону розлива. Разливочные сопла опускаются во флаконы, и осуществляется точный дозированный розлив одновременно 8-ми флаконов. Далее по мере перемещения флаконов по делительному диску происходит накидывание и забивка пробок-капельниц с последующим накидыванием и укупоркой пластиковых колпачков. Далее укупоренные флаконы по выходному транспортеру перемещаются на выгружной поворотный стол, откуда снимаются оператором.

Основные элементы

1. Приемный поворотный стол модели ТДМ-600

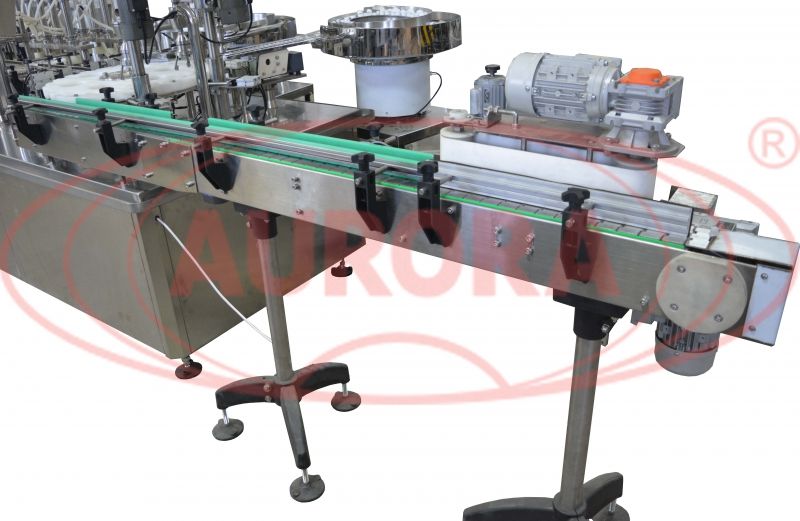

2. Блок розлива-укупорки модели МЗ-400ЕД с линейным транспортером и делительным диском на 24 позиции

3. Выгружной поворотный стол модели ТДМ-600+

4. Этикетировочный модуль AURO-500 с термотрансферным принтером

5. Обкатчик этикеток ОЭ-200 с регулируемой скоростью обкатки флакона

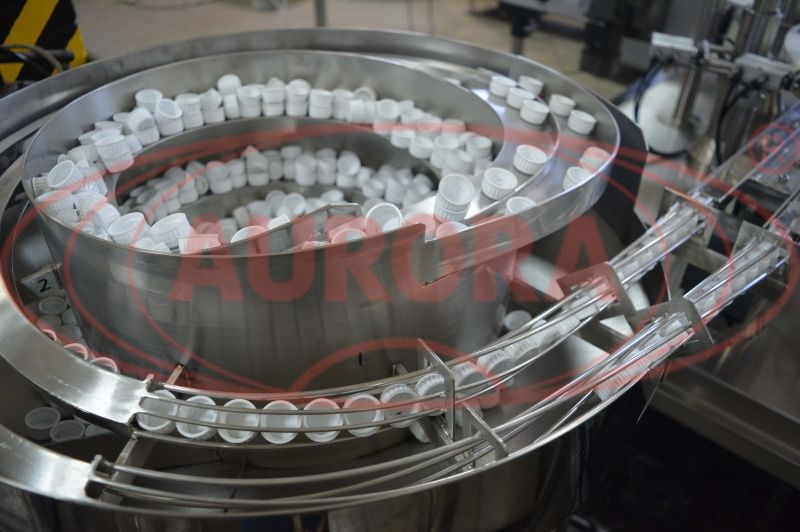

6. Система виброориентирования, состоящая из 2-х ориентаторов - для пробок ОП-2000, для крышек ОК-2000 с лотками подачи пробок и крышек в зону закрутки.

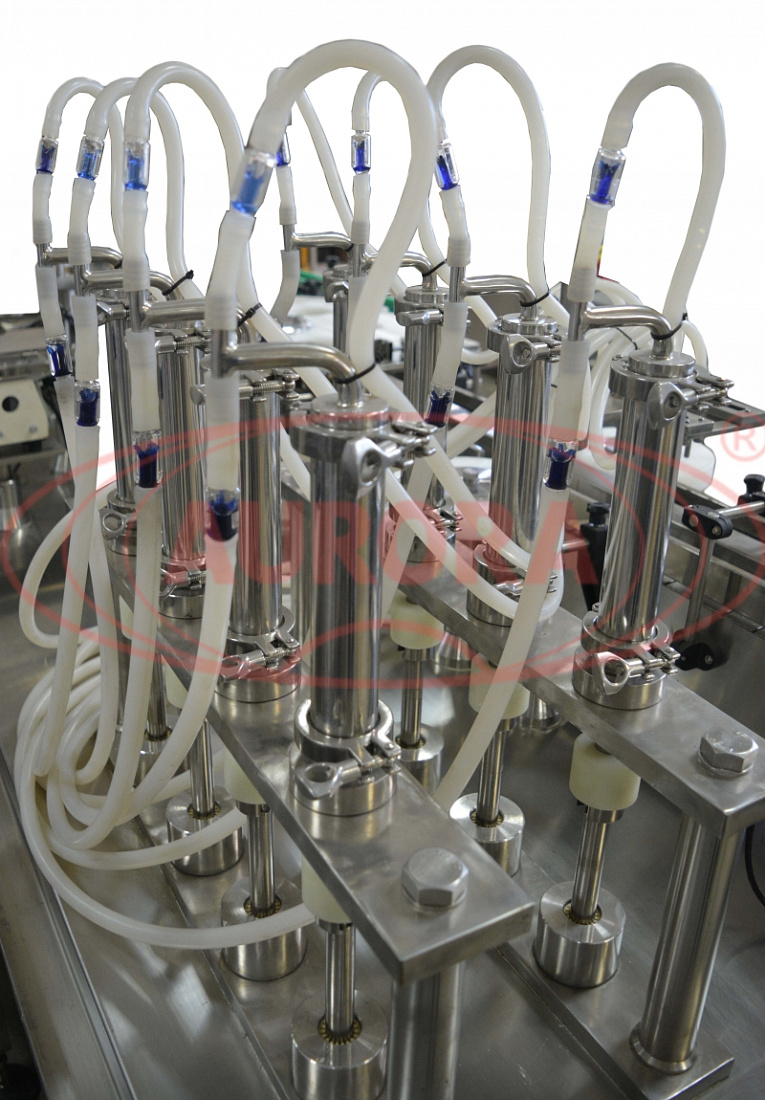

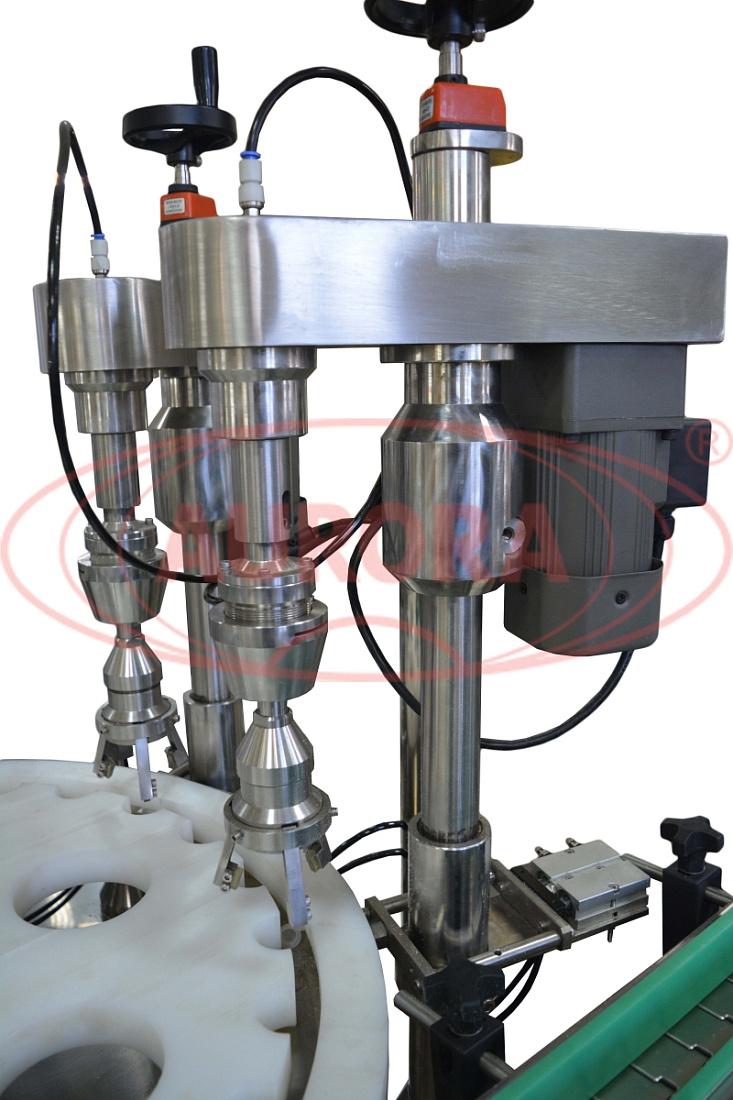

7. Модуль разливочно-укупорочный включает в себя систему высокоточного поршневого дозирования на базе поршневых цилиндров из нержавеющей стали марки AISI 316L, регулируемых по объему дозы, состоящую из 8-и поршней имеющих общий электромеханический привод и 8-ми опускащихся дозирующих сопел, силиконовых калиброванных трубок с системой обратных клапанов, пневматических забивщиков для установки пробок и крышек на горло флакона, 2-ух регулируемых по высоте и скорости закруточных (укупорочных) головок с фиксированным моментом закрутки.

Преимущества

  •  Высокая производительность за счет особенностей конструкции, включающей 8 одновременно работающих поршневых дозаторов;
  •  Бесперебойность работы установки, обеспечиваемая точностью синхронизации всех процессов;
  •  Возможность расширения функционала, что достигается при помощи дополнительного оснащения;
  •  Простота переналадки, мойки и обслуживания.

Универсальность

Наличие сменных составных элементов позволяет применять машину для упаковки широкого спектра продуктов в тару различного формата и объема.

Удобство работы

Встроенный шкаф управления моноблоком оснащен высокопроизводительным контроллером, синхронизирующим работу всех электроприводов и пневмомеханизмов в соответствии с программой технологии, выбранной Заказчиком.

Варианты исполнения

Широкие производственные возможности и большой опыт реализации проектов оснащения предприятий различного профиля позволяют нам предлагать различные модификации данного моноблока. В соответствии с производственной необходимостью модуль может быть дополнен этикетировочным оборудованием, фильтрационными, моечными и другими установками, позволяющими максимально эффективно реализовывать производственные задачи.

Безопасность

На каждом этапе производства каждой машины осуществляется контроль качества, а перед отправкой на объект эксплуатации каждая машина проходит серию заводских испытаний, что позволяет нам гарантировать высокое качество и безопасность реализации технологических процессов.

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.

Тип: автомат
Производительность: 5000 шт/ч
Тип дозатора: Поршневой
Мощность: 2 кВт
Вес: 600 кг
Тип крышек:
  • п/э
  • 1.1А-16 резьбовая однозаходная
Напряжение: 220
Количество разливочных головок: 8 шт
Промежуточная емкость: опционально
Рабочее давление: 0,4-0,6 МПа
Разливаемый продукт: спиртовой раствор
Тип моноблока: Моноблоки розлива и укупорки с поршневыми дозаторами
Отрасль:
  • Фармацевтика
  • Ветеринария
Высота: 1750 мм
Количество дозирующих поршней: 8 шт
Длина: 3200 мм
Ширина: 2000 мм

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.

Моноблок «Мастер» с 8-ю поршневыми дозаторами, 5 000 фл/ч для антисептических средств

На видео показана работа моноблока «Мастер» с 8-ю поршневыми дозаторами, 5 000 фл/ч для антисептических средств

Разрешающие документы
[Разрешающие документы]
Отказное письмо по 10-му регламенту "О безопасности машин и оборудования"
[Разрешающие документы]
Отказное письмо по пожарной безопасности
[Разрешающие документы]
Сертификат ISO системы менеджмента качества

Настоящий сертификат удостоверяет, что система менеджмента качества применительно к производству фармацевтического, пищевого, химического и резервуарного оборудования соответствует требованиям ГОСТ ISO 9001-2015 (ISO 9001:2015)

[Разрешающие документы]
Сертификат ISO системы менеджмента качества

Настоящий сертификат удостоверяет, что система менеджмента качества ООО НПП "Аврора" применительно к производству фармацевтического, пищевого, химического и резервуарного оборудования соответствует требованиям ГОСТ ISO 9001-2011 (ISO 9001:2011)

[Разрешающие документы]
Декларация соответствия моноблоков и триблоков требованиям Евразийского Экономического Союза
Документ, подтверждающий, что указанное оборудование технологически соответствует ТР ТС 004/2011, ТР ТС 020/2011. Относится к следующему оборудованию:
1. Моноблок розлива и укупорки "МАСТЕР" МЗ-400ЕД
2. Моноблок розлива и запайки "МАСТЕР" МЗ-400ЕД
3. Моноблок розлива и запайки туб "МАСТЕР" МЗ-400ЕД
4. Моноблок розлива и запайки ампул "МАСТЕР" МЗ-400ЕД
5. Моноблок розлива и обжима "МАСТЕР" МЗ-400ЕД
6. Моноблок фасовки и укупорки "МАСТЕР" МЗ-400ЕД
7. Моноблок фасовки и запайки "МАСТЕР" МЗ-400ЕД
8. Моноблок розлива и запайки "МАСТЕР" МЗ-400ЕД
9. Триблок розлива и укупорки "МАСТЕР" МЗ-400ЕД
10. Триблок розлива и запайки "МАСТЕР" МЗ-400ЕД
11. Триблок фасовки и запайки "МАСТЕР" МЗ-400ЕД
