Моноблок розлива и укупорки спирта во взрывозащищенном исполнении "Мастер" МЗ-400ЕД

Описание
Характеристики
Видео
Документация
Комплектация

Моноблок розлива и укупорки спирта во взрывозащищенном исполнении «Мастер» МЗ-400ЕД — одна из самых высокопроизводительных моделей моноблоков, выпускаемых компанией «АВРОРА ПАК ИНЖИНИРИНГ». Точность выполнения операций, автоматическая регулировка рабочих параметров и выполнение широкого диапазона функций обуславливают широту применения данной машины в различных сферах промышленности.

Моноблок изготовлен во взрывозащищенном исполнении и имеет класс Ex S. При производстве оборудования используются специальные инертные материалы, не накапливающие статическое электричество. Машина отвечает всем нормативным требованиям GMP (ГОСТ Р 52249-2004), предъявляемым к фармацевтической технике, а также соответствует требованиям HACCP, регламентирующим деятельность предприятий пищевой отрасли.

Назначение и область применения

Моноблок розлива и укупорки спирта во взрывозащищенном исполнении «Мастер» МЗ-400ЕД предназначен для дозирования продукта во флаконы и их последующей укупорки. Установка применяется в фармацевтической отрасли для розлива лекарственных препаратов широкого профиля, а также в пищевой промышленности (производство алкогольных напитков, соков, сиропов).

Принцип работы

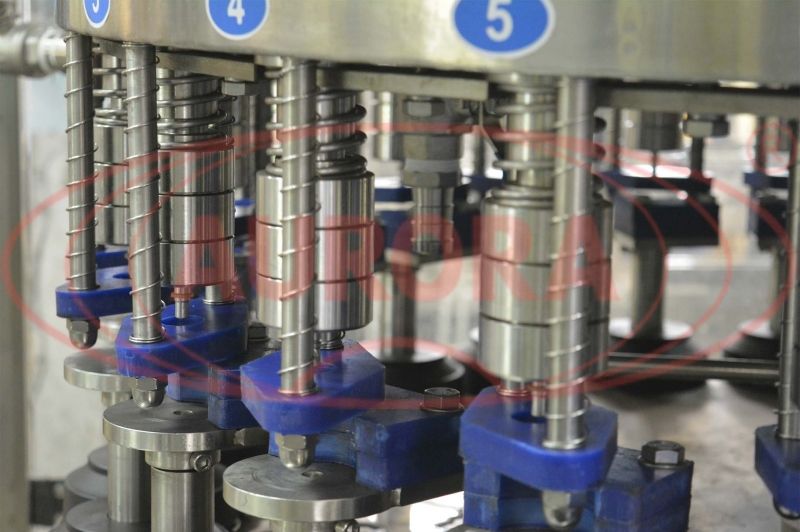

В механизме розлива каждая тара попадает на отдельную площадку, которая прижимает ее к патрону. При сжатии в патроне открывается клапан, через который продукт разливается в тару. Перед выходом из механизма розлива площадка с тарой опускаются и клапан в патроне закрывается. В это время формируется уровень наполнения. Сопла, установленные в патроне, откачивают излишки продукта.

Далее флаконы поступают в зону ориентации. Крышки проходят через желоб, на котором установлен датчик. Если желоб переполнен, а напротив датчика задерживается крышка, то лента ориентатора останавливается. Сопла со сжатым воздухом, установленные в месте выдачи крышки, включается вместе с поршнем, фиксирующим крышку. За работу сопел и поршня отвечают два электромагнитных клапана, установленные за обшивкой, в нижней части моноблока.

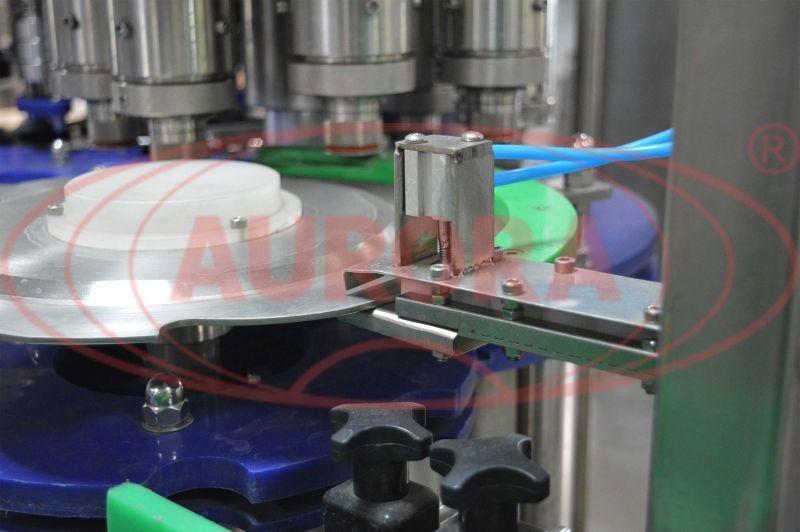

После ориентации осуществляется укупорка флаконов. Перед механизмом укупорки уставлен датчик, который определяет наличие тары и дает команду на выдачу крышки. Датчик тары работает в паре с датчиком производительности, расположенным в нижней части моноблока. Модуль ориентации выдает крышку. На крышку опускается патрон укупорки и захватывает её. Подача крышки синхронизирована с подачей тары. В механизме укупорки на тару опускается патрон с крышкой, и производится укупорка. Для регулировки усилия укупорки используются магнитные муфты. После укупорки, через промежуточный барабан, тара попадает на транспортер на следующий этап или выходной стол.

Основные элементы

  •  Блок розлива. Представляет собой вакуумный дозатор с 24 соплами и емкостью на 200 литров.

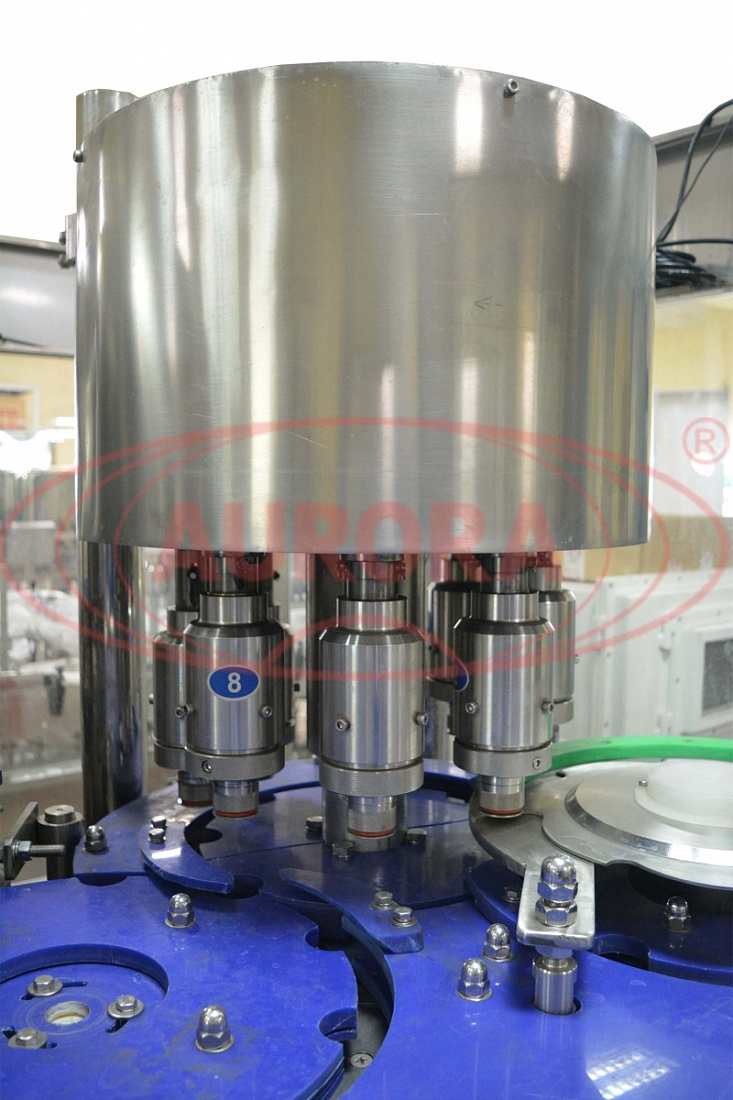

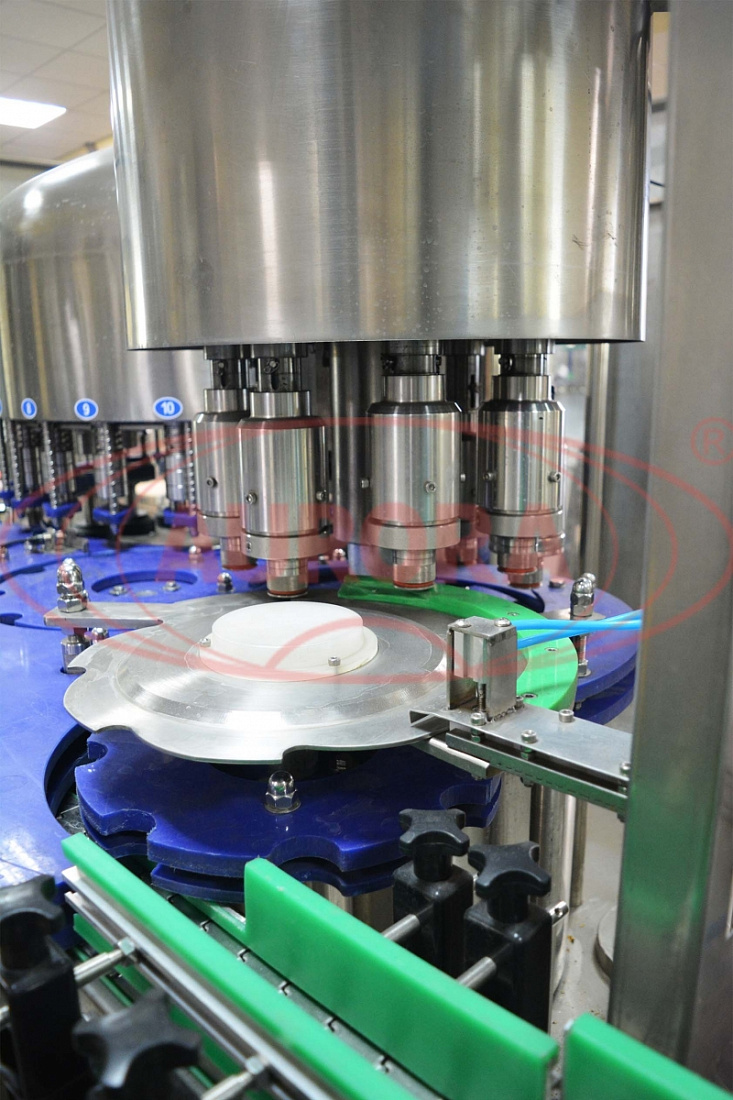

  •  Блок укупорки. Представляет собой барабан с 8 укупорочными головками. После розлива тара, через промежуточный барабан, направляется к механизму укупорки.

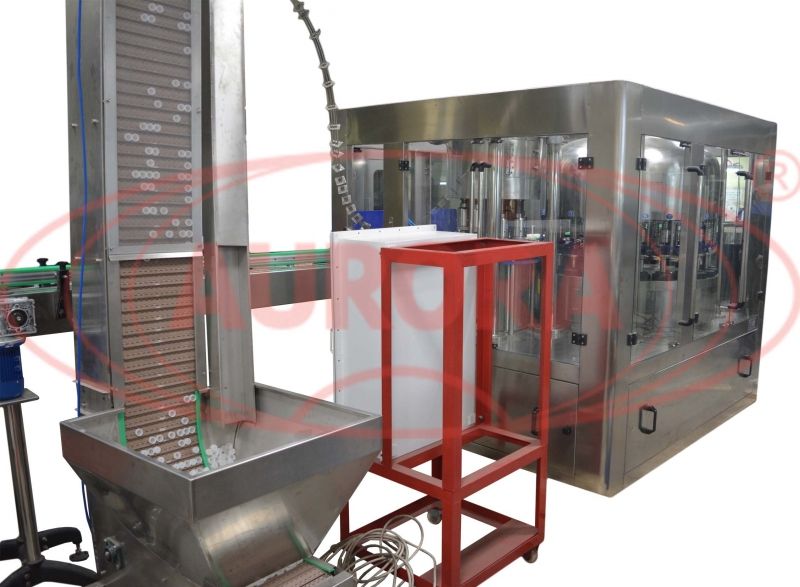

  •  Ориентатор элеваторного типа. Во время работы модуль ориентации обеспечивает беспрерывную подачу крышек к механизму укупорки.

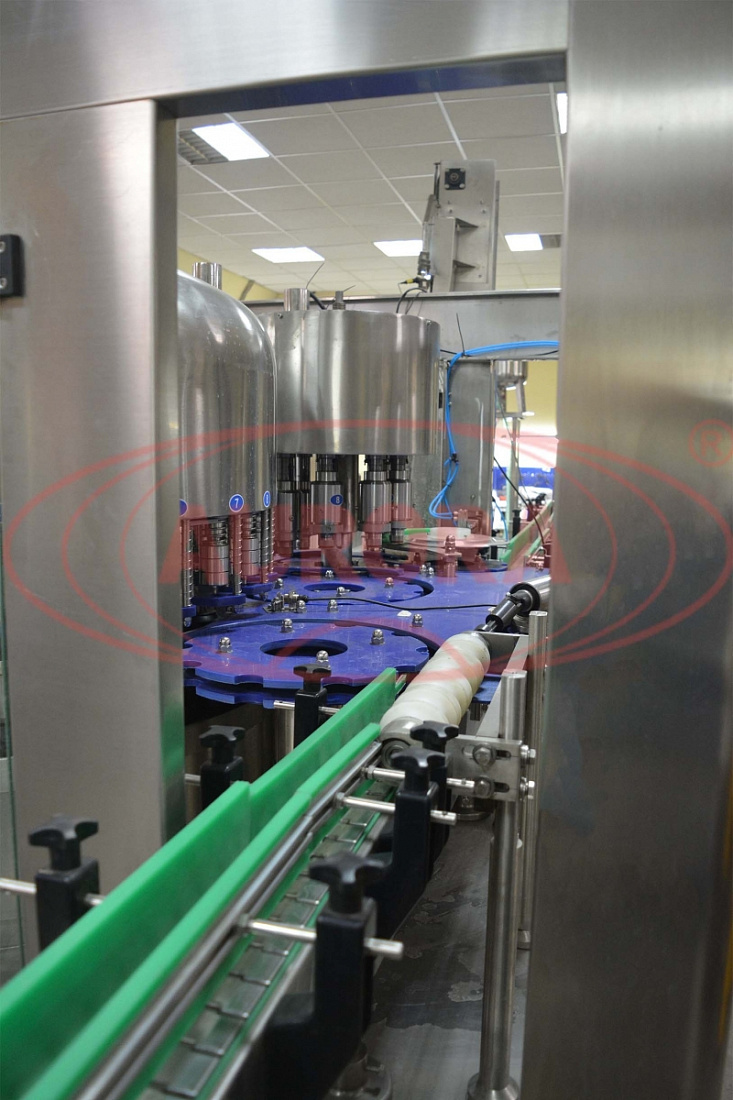

  •  Линейный транспортер. Обеспечивает перемещение тары между различными участками моноблока.
  •  Панель управления.

Преимущества

  •  Высокая производительность — до 9000 единиц тары в час;
  •  Широкая функциональность (реализация комплекса процессов);
  •  Защита от воспламенения и взрыва;
  •  Эргономичный дизайн;
  •  Простота обслуживания и ремонтопригодность.

Универсальность

Данный комплекс адаптирован к работе в условиях производств разного профиля, что обуславливается широкой универсальностью составных элементов и возможностью проведения переналадки.

Удобство работы

Для удобства работы оператора, а также для соблюдения требований по степени взрывозащиты, панель управления и электрика вынесены за пределы машины.

Варианты исполнения

Проект каждого моноблока разрабатывается под деятельность каждого Заказчика. На основании технического задания наши специалисты осуществляют выбор оптимальной комплектации и дополнительного оснащения.

Безопасность

Наличие систем защиты от перегрева, «аварийный стоп» и другие опции обеспечивают безопасность персонала, исключая возникновение нештатных ситуаций.

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.

Тип: автомат
Производительность: 6000 шт/ч
Тип дозатора: Вакуумный
Диапазон розлива: 40-90 мл
Принцип дозирования: По уровню
Мощность: 5,35 кВт
Вес: 3300 кг
Напряжение: 220
Тип моноблока: Моноблоки розлива и укупорки с вакуумным дозатором
Отрасль:
  • Фармацевтика
  • Пищевое производство
  • Ветеринария
Диаметры крышек: 20 - 30 мм
Высота: 2900 мм
Длина: 6100 мм
Ширина: 2200 мм

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.

Работа ориентатора элеваторного типа БК-3000

В данном видео продемонстрирована работа ориентатора элеваторного типа БК-3000

Роторная линия розлива спирта (6000 ф/ч) "Мастер" с ориентором колпачков, укупором и этикетировщиком

Линия состоит из моноблока розлива и укупорки, стола подачи ТДМ-600, линии этикетировки АЭ-8, стола выдачи ТДМ-600. Производительность: 6000 штук в час (производительность рассчитана на розлив и укупорку флакона емкостью 50 мл).

Моноблок розлива и укупорки спирта во взрывозащищенном исполнении "Мастер" МЗ-400ЕД

Данный моноблок предназначен для дозирования продукта во флаконы и их последующей укупорки. Оборудование может применяться в фармацевтическом, пищевом и химическом производствах, отвечает всем необходимым требованиям GMP. Моноблок изготовлен во взрывозащищенном исполнении и имеет класс Ex S. При производстве оборудования используются специальные инертные материалы, не накапливающие статическое электричество; панель управления и электрика вынесены за пределы машины. Таким образом, моноблок защищен от воспламенения и взрыва.


Роторный моноблок розлива спирта
Разрешающие документы
[Разрешающие документы]
Декларация соответствия моноблоков и триблоков требованиям Евразийского Экономического Союза
Документ, подтверждающий, что указанное оборудование технологически соответствует ТР ТС 004/2011, ТР ТС 020/2011. Относится к следующему оборудованию:
1. Моноблок розлива и укупорки "МАСТЕР" МЗ-400ЕД
2. Моноблок розлива и запайки "МАСТЕР" МЗ-400ЕД
3. Моноблок розлива и запайки туб "МАСТЕР" МЗ-400ЕД
4. Моноблок розлива и запайки ампул "МАСТЕР" МЗ-400ЕД
5. Моноблок розлива и обжима "МАСТЕР" МЗ-400ЕД
6. Моноблок фасовки и укупорки "МАСТЕР" МЗ-400ЕД
7. Моноблок фасовки и запайки "МАСТЕР" МЗ-400ЕД
8. Моноблок розлива и запайки "МАСТЕР" МЗ-400ЕД
9. Триблок розлива и укупорки "МАСТЕР" МЗ-400ЕД
10. Триблок розлива и запайки "МАСТЕР" МЗ-400ЕД
11. Триблок фасовки и запайки "МАСТЕР" МЗ-400ЕД
