Высокопроизводительный фасовочно-укупорочный моноблок разработан с учетом специфики розлива жидкостей с резким запахом и повышенной летучестью. Модель изготовлена в исполнении с двумя дозирующими соплами и двумя укупорочными головками, которые работают одновременно. Перистальтический дозатор позволяет с высокой точностью фасовать жидкие и слабовязкие продукты в ПЭТ-тару объемом 200-1000 мл.

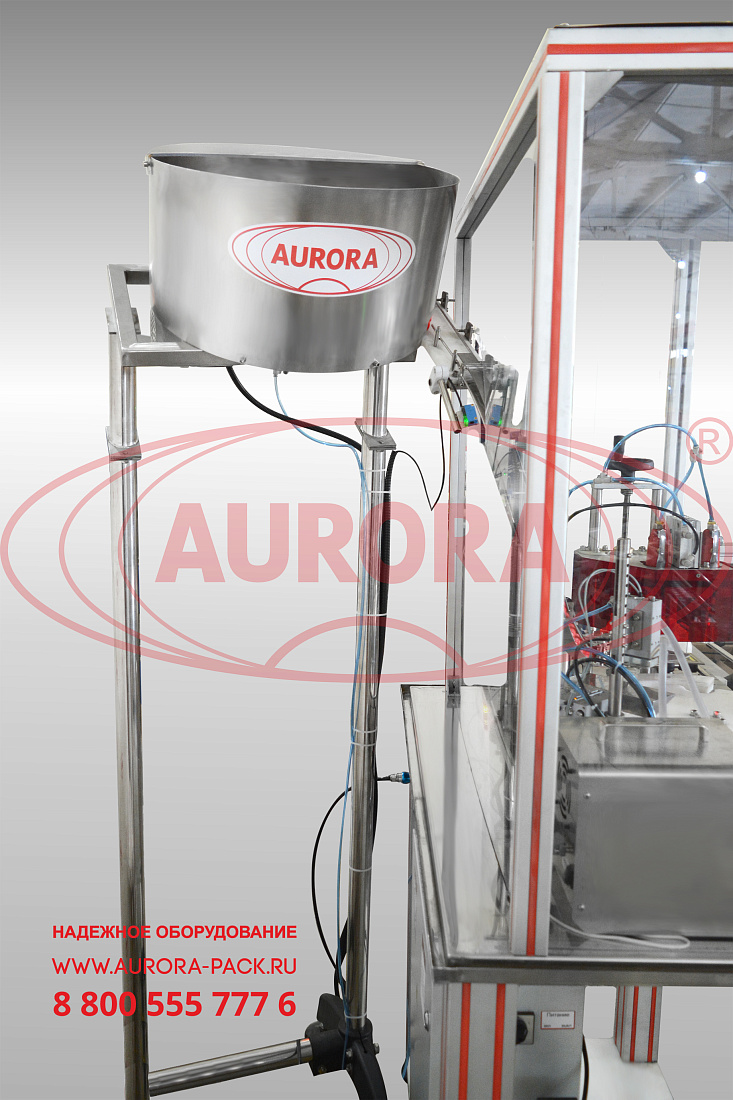

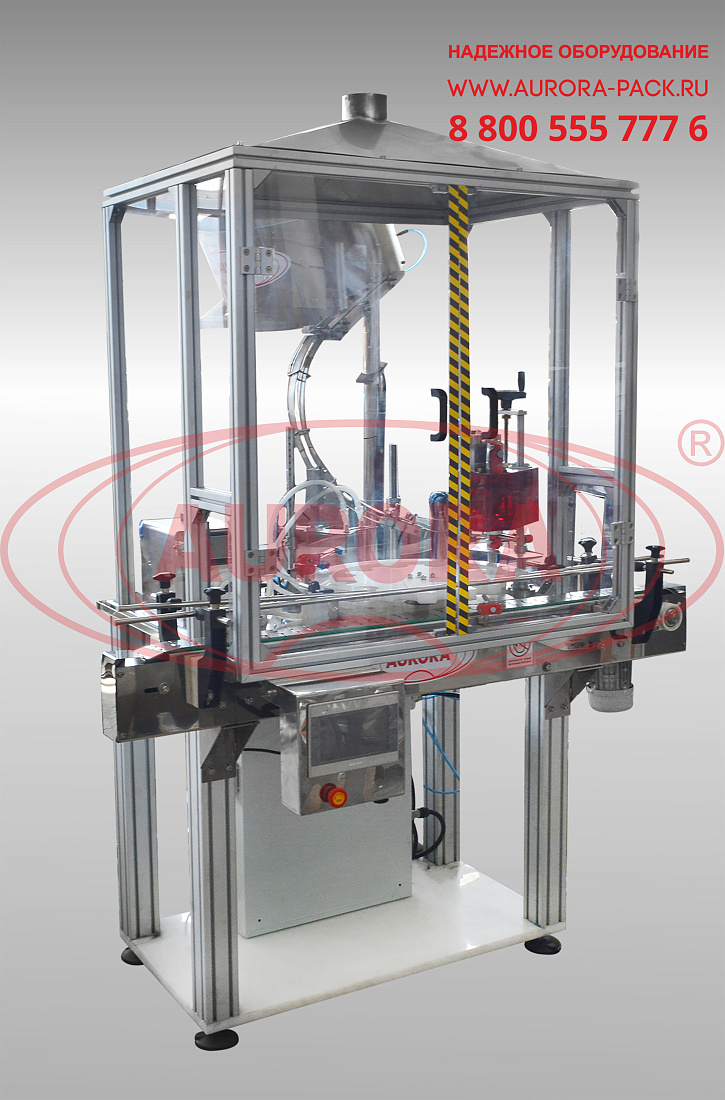

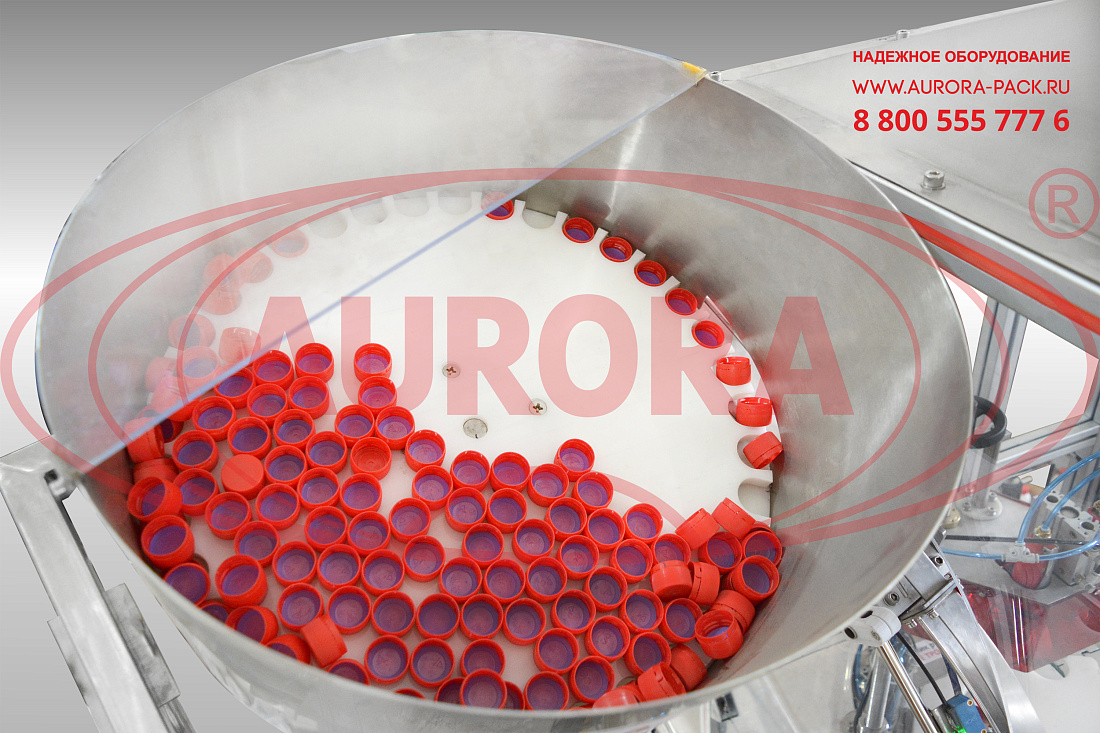

Установка дополнена автоматическим ориентатором для позиционирования колпачков. Рабочая зона моноблока имеет закрытое исполнение. Машина оснащена вентиляционным зонтом, к которому может быть подключена вытяжная установка. Конструктивные возможности установки позволяют выполнять переналадку на флаконы нескольких размеров.

Назначение и область применения

Оборудование предназначено для дозированной подачи продукта во флаконы, ориентирования колпачков и закрутки колпачков на флаконы. Моноблок применяется в фармацевтической, косметической, химической промышленности для фасовки нашатырного спирта, аммиачных и щелочных растворов, эфирных масел, спиртовых антисептиков, ингалянтов, летучих растворителей.

Принцип работы

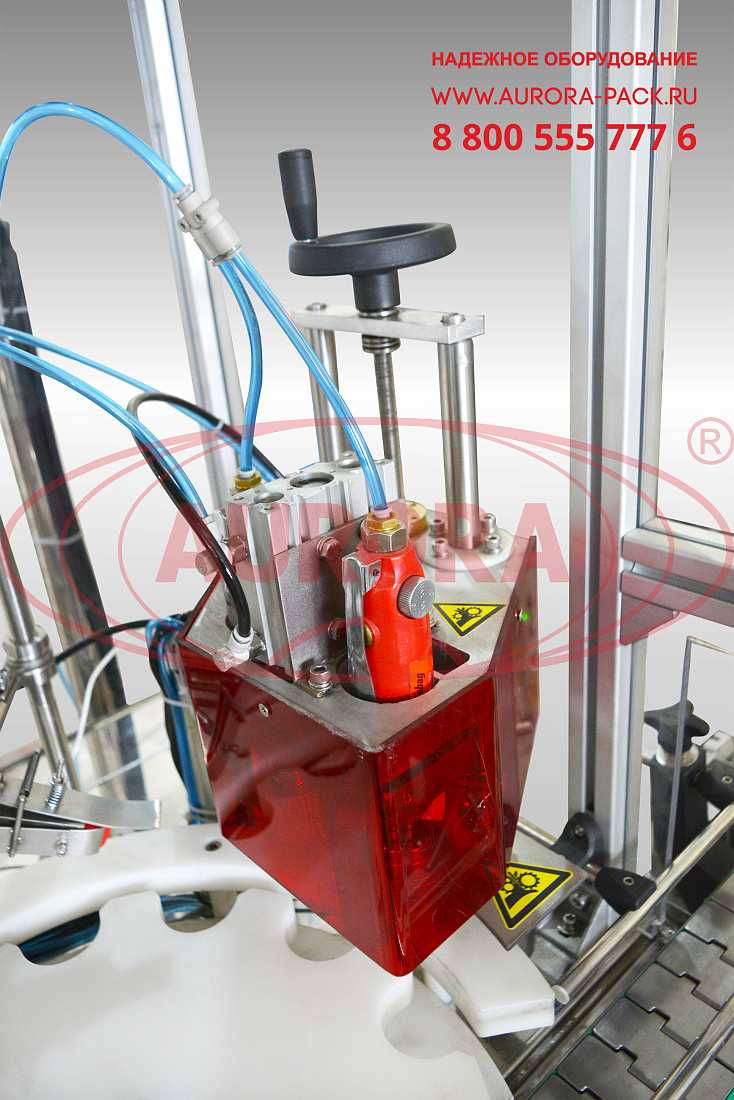

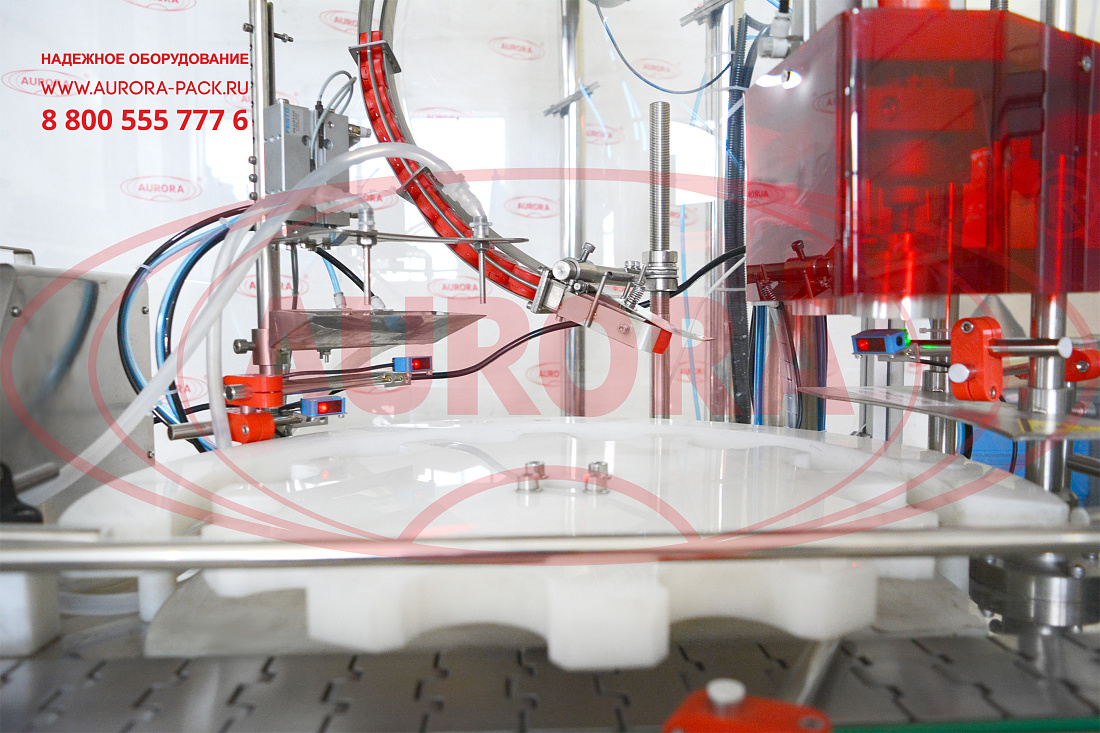

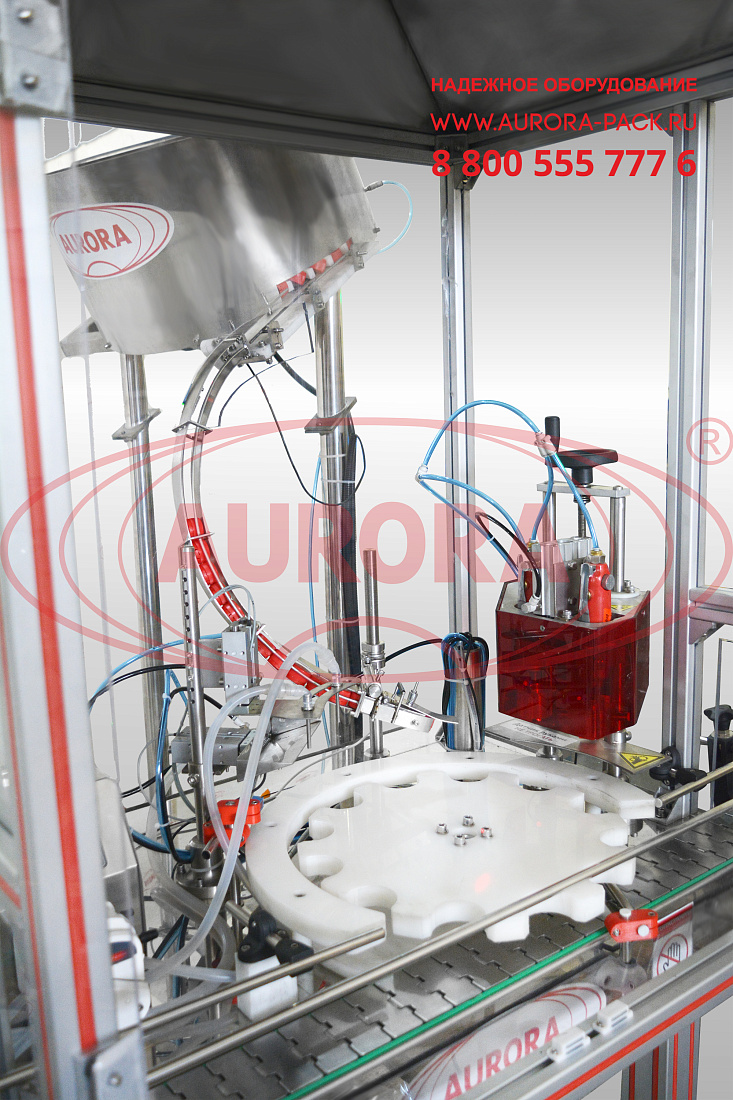

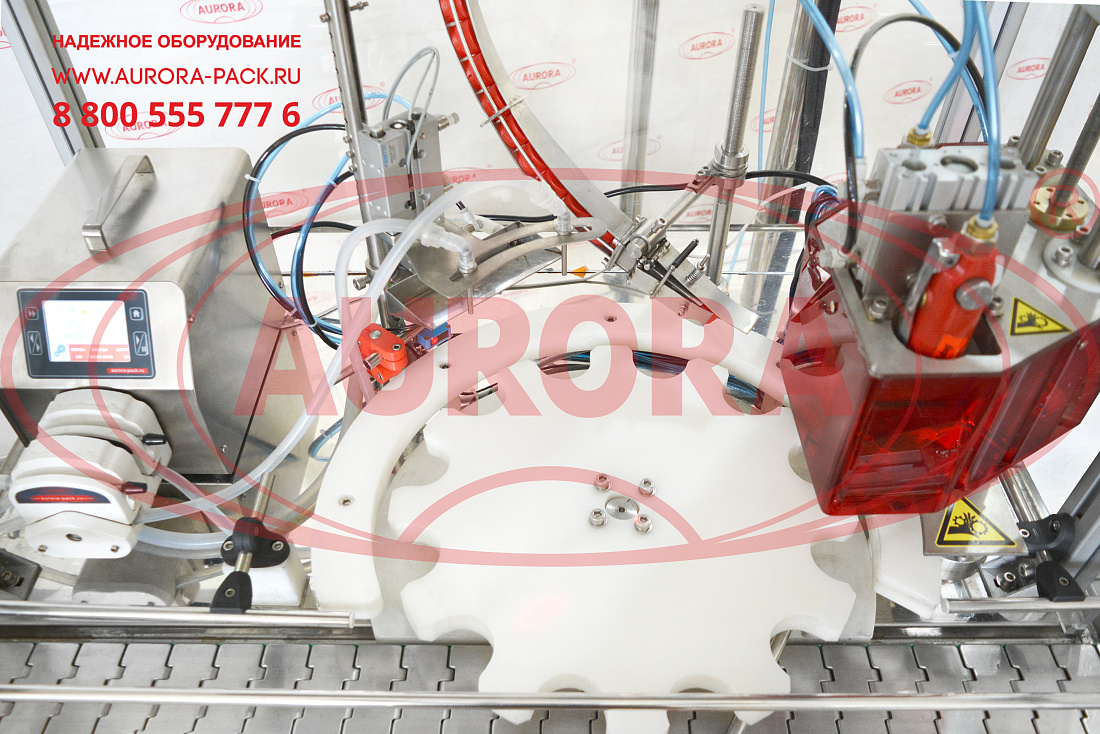

Флаконы по конвейеру перемещаются на поворотную звезду, где каждая емкость захватывается индивидуальным слотом и последовательно переходит от одного участка к следующему. В зоне розлива тара фиксируется датчиком, после чего выполняется дозирование продукта в заданном объеме. Далее флакон перемещается в зону установки колпачка, который поступает на участок из ориентатора. Следующим этапом тара с колпачком переходит в зону укупорки. Укупорочная головка опускается до уровня колпачка и закручивает его с заданным моментом. Далее тара переходит на основной транспортер, по которому перемещается в зону выхода.

Основные элементы

Преимущества

  • За один шаг работы выполняется дозирование сразу двух флаконов;
  • Функция «угол всасывания» обеспечивает отсутствие эффекта последней капли;
  • Крышки автоматически подаются в правильном положении;
  • Укупорка реализуется параллельно двумя опускающимися головками;

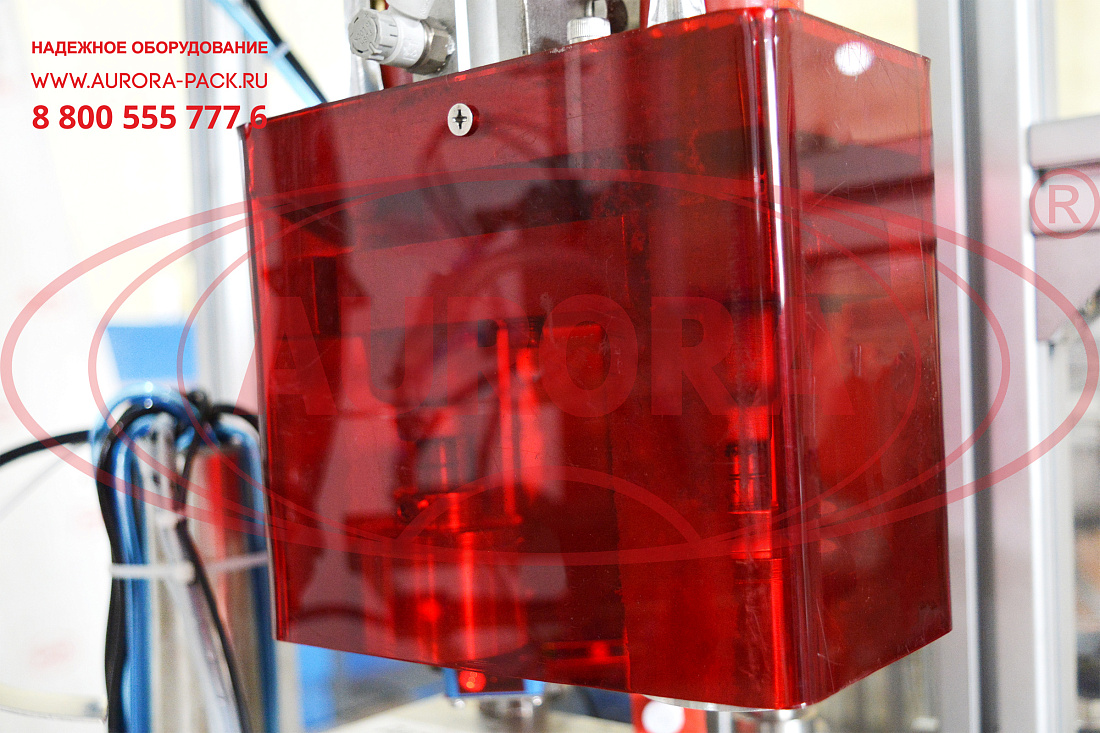

  • Участок укупорки выполнен с защитным кожухом;
  • Моноблок может интегрироваться с другим упаковочным оборудованием;
  • Машина имеет компактный лаконичный дизайн.

Универсальность

Моноблок адаптирован к работе с разноформатными флаконами и колпачками. Для переналадки требуется установить сменную поворотную звезду, головки укупора и дополнительный склиз ориентатора. Дозатор может быть переналажен под другой тип продукта посредством установки силиконовой трубки подходящего диаметра.

Удобство работы

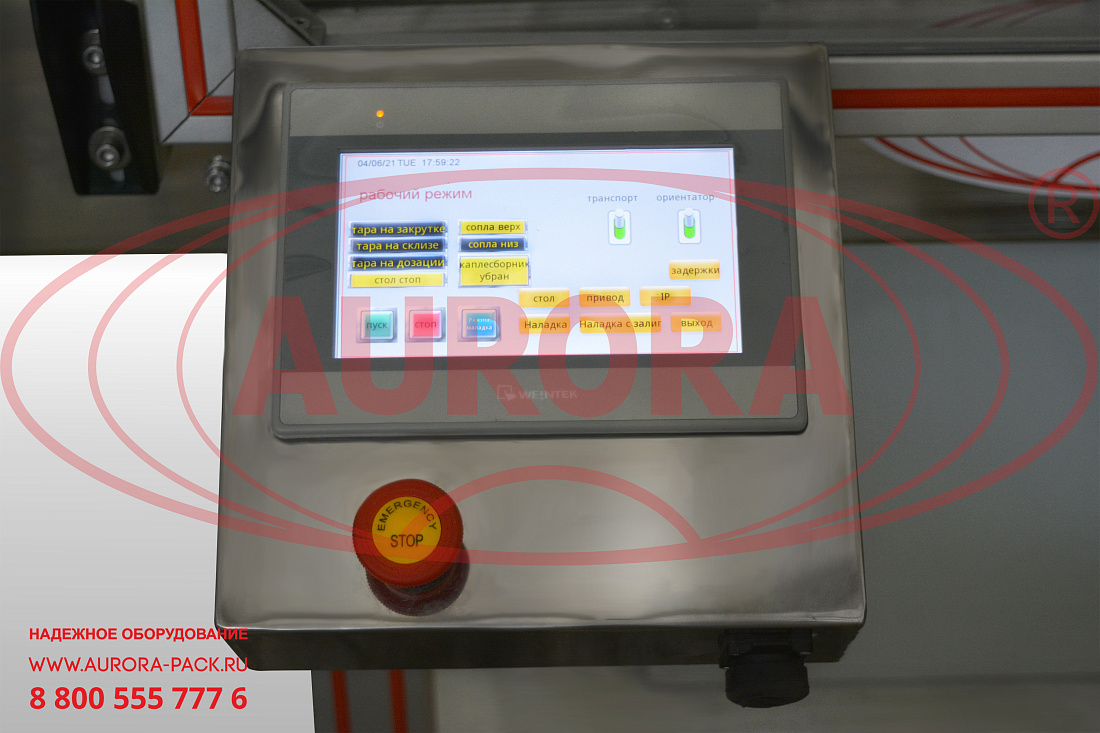

Панель оператора с экраном touch screen позволяет легко и быстро выполнить калибровку дозатора, настроить скорость вращения поворотной звезды, задать время вращения укупорочной головки и произвести другие детальные настройки работы машины. Удобные распахивающиеся дверцы обеспечивают свободный доступ ко всем узлам для проведения наладки.

Варианты исполнения

Машина может изготавливаться в исполнении с этикетировщиком, маркиратором, накопительными столами, инспекционной установкой и другим оборудованием.

Безопасность

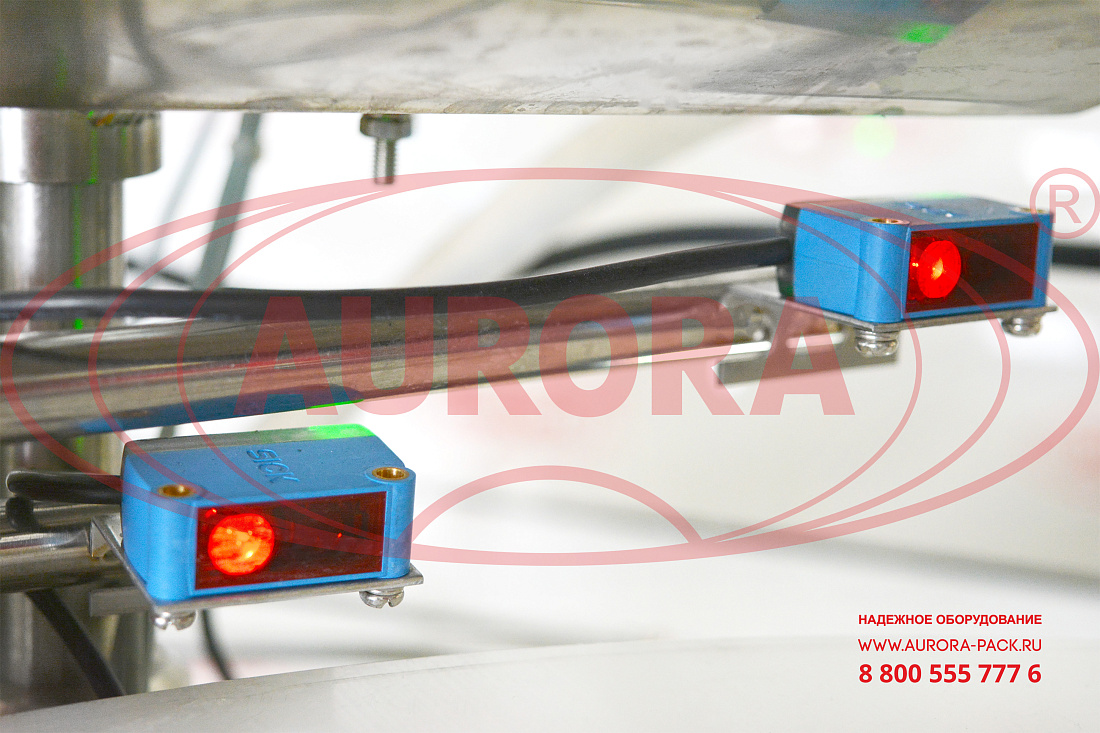

Каждая рабочая зона оснащена датчиком, который определяет наличие тары на позиции и подает сигнал на срабатывание механизмов. При отсутствии флакона действие не производится, что исключает риск несанкционирования пролива продукта, порчи укупорочных изделий и поломки оборудования.

Отрасль:
  • Косметика
  • Комплексное оснащение фармацевтического производства
  • Ветеринария
  • Химия
Производительность, шт/ч, до:1500*
Материал тары:ПЭТ
Количество типоразмеров флаконов, шт.:3
Объём тары, мл:200/500/1000
Тип дозатора:Перистальтический
Диапазон розлива, мл:200-1000
Количество насосов дозирования, шт.:2
Тип перистальтических головок:YZ-1515х
Скорость дозирования, об/мин:0,1-600
Модель трубки:18#
Погрешность дозирования, %, до:±3
Тип колпачка:ПЭТ
Укупорка колпачка:Закрутка
Диаметр колпачков, мм:28/38
Время переналадки, до, мин.:60
Погрешность отбраковки, %:±5
Защитное ограждение:Есть
Тип ориентатора колпачков:Виброориентатор
Тип транспортера:Пластинчатый линейный
Ширина транспортерной ленты, мм:82,5
Потребляемая мощность, кВт:2
Напряжение питания, В/Гц:220/50
Давление сжатого воздуха, МПа:0,6-1,0
Габариты, мм:1500х1500х2000
Вес не более, кг:500

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
