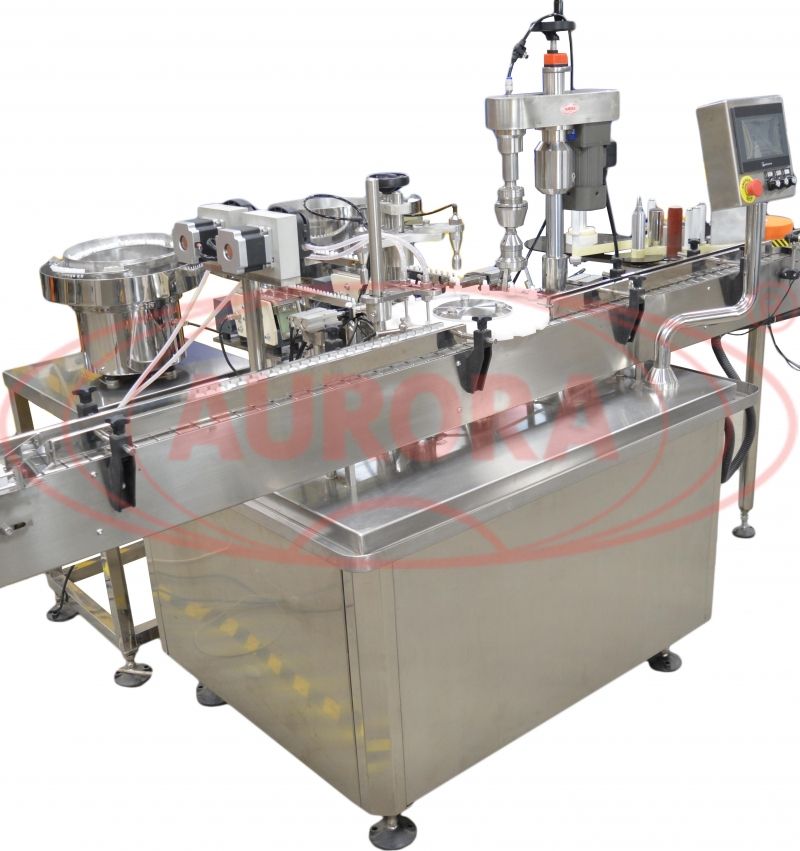

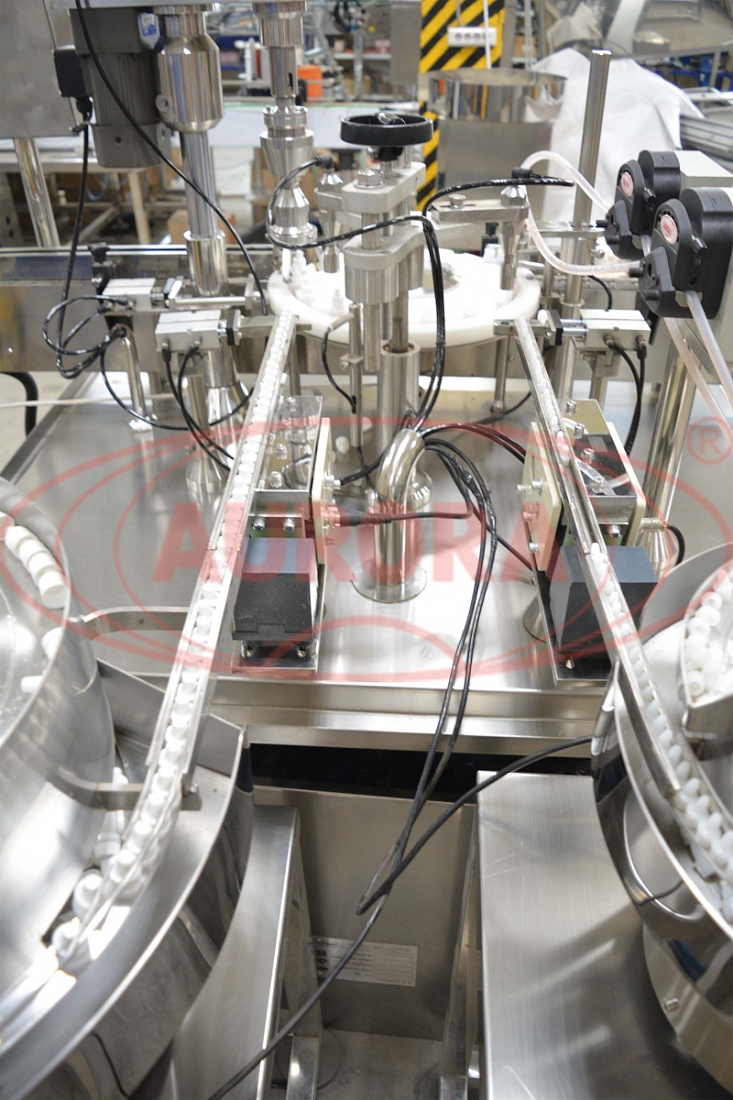

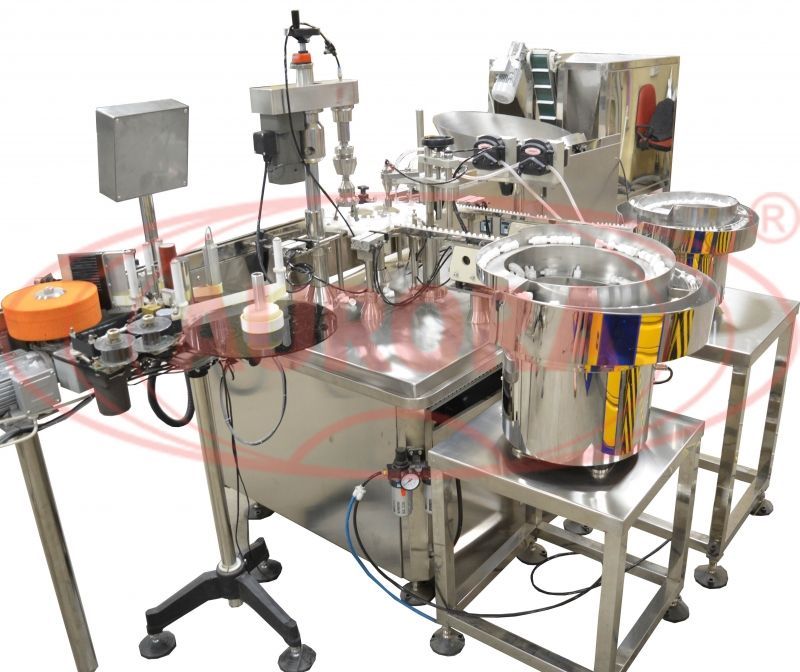

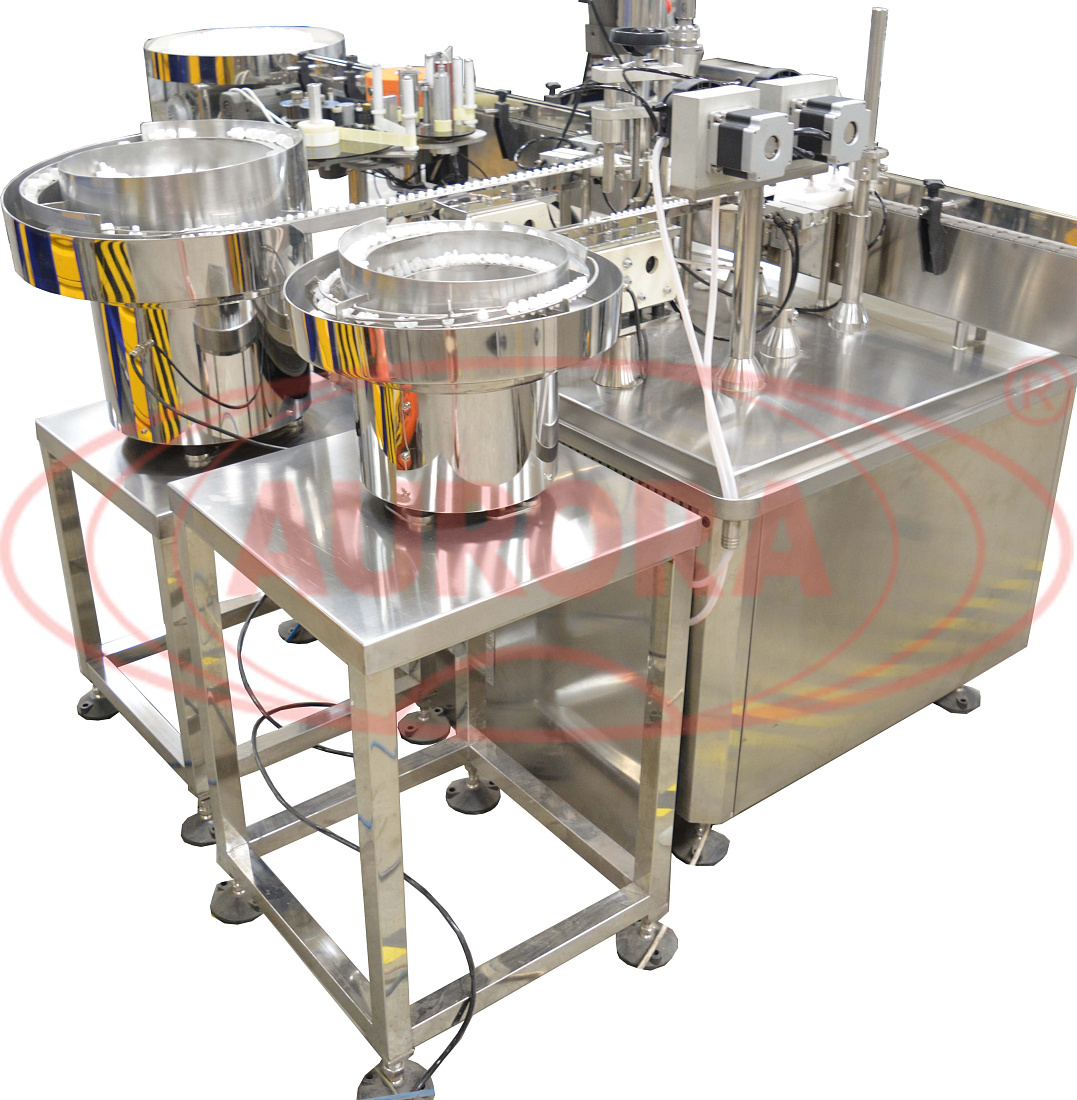

Моноблок розлива и укупорки ветеринарных препаратов «Мастер» МЗ-400ЕД

Описание
Характеристики
Видео
Отзывы
Документация
Комплектация

Назначение и область применения

Моноблок «Мастер» предназначена для дозированной подачи препаратов во флаконы, а также их укупорку. Изделие может применяться на фармацевтических и ветеринарных производствах.

Датчик наличия флакона в зоне дозирования подает команду на включение/остановку моноблока при наличии/отсутствии флакона в зоне дозирования. Датчик наличия пробки подает команду на включение/остановку моноблока при наличии/отсутствии пробки перед операцией накидывания на флакон крышки.

Моноблок отвечает все стандартам GMP. Для его изготовления применены следующие материалы: нержавеющая сталь, AISI304, AISI316L, капролон медицинский, трубки силиконовые медицинские.

Принцип работы

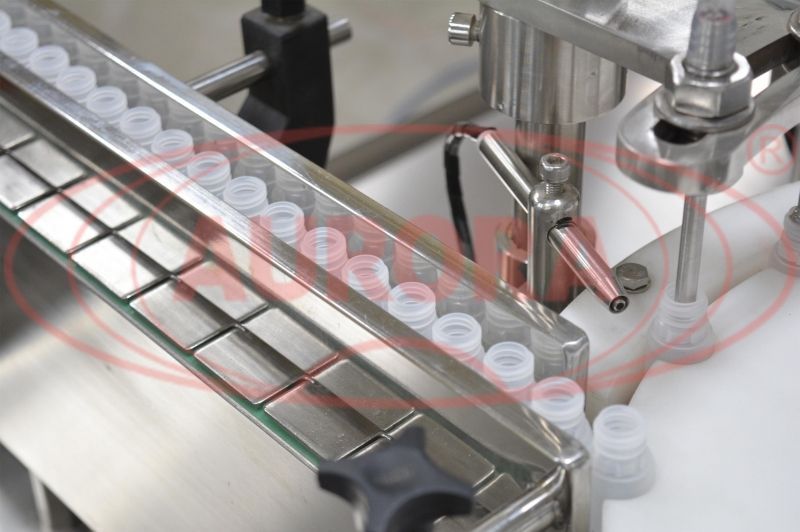

На транспортер подаются флаконы, в ориентаторы наполняются пробками и крышками, система насосов дозатора подсоединяется к расходной емкости с продуктом.

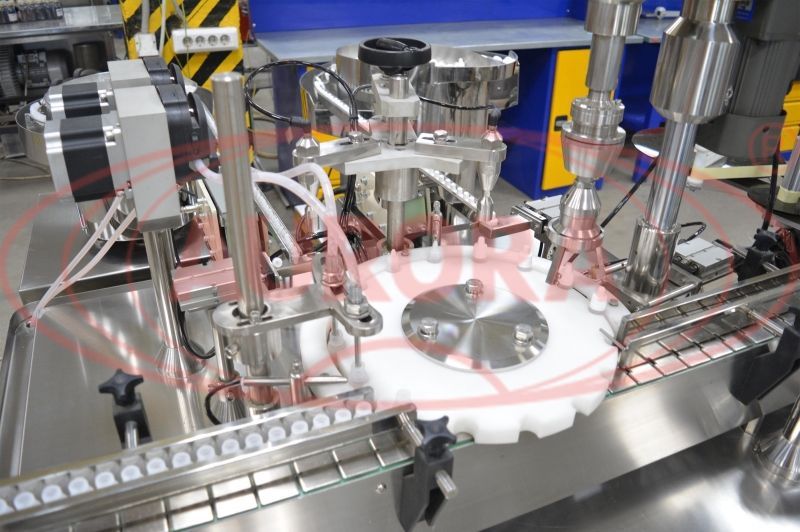

На пульте управления при заводских настройках моноблока нажимается клавиша «Старт» и флаконы начинают двигаться по транспортеру, затем делительный диск перемещает флаконы последовательно в позицию розлива под сопла дозатора, где и происходит розлив продукта.

При перемещении флакона к ориентатору пробок на него накидывается и забивается пробка, далее производится перемещение флакона к ориентатору крышек, где на него накидывается крышка-капельница. Далее при перемещении в позицию укупорочной головки производится укупорка наполненного продуктом флакона, далее тара поступает на транспортер и двигается в дальнейшую технологическую зону.

Моноблок работает в автоматическом режиме, но для наладки, обкатки и проверки работы используется ручной режим.

Основные элементы

  1. Транспортер пластинчатый

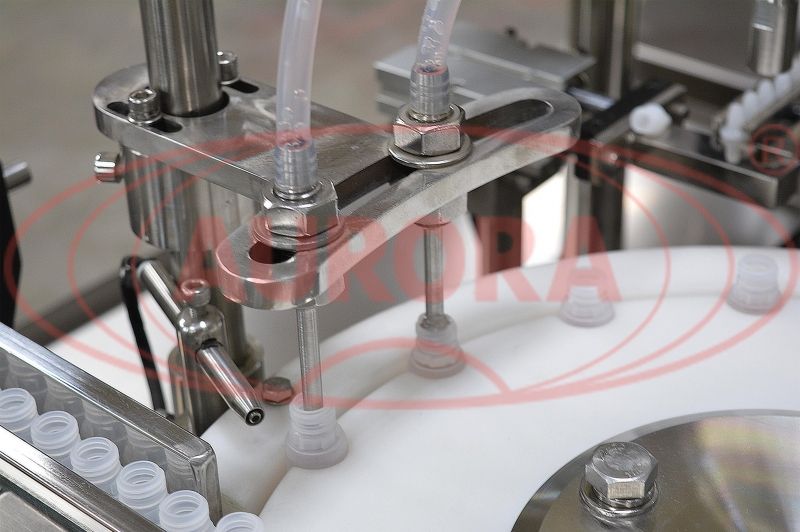

  2. Дозатор, состоящий из двух перистальтических насосов и дозирующих сопел

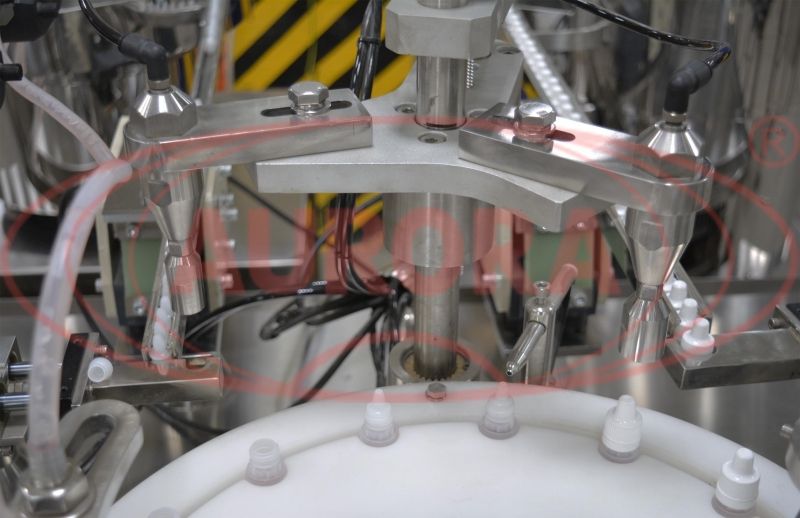

  3. Ориентатор пробок с механизмом забивки пробок
  4. Ориентатор крышек с механизмом накидывания крышек

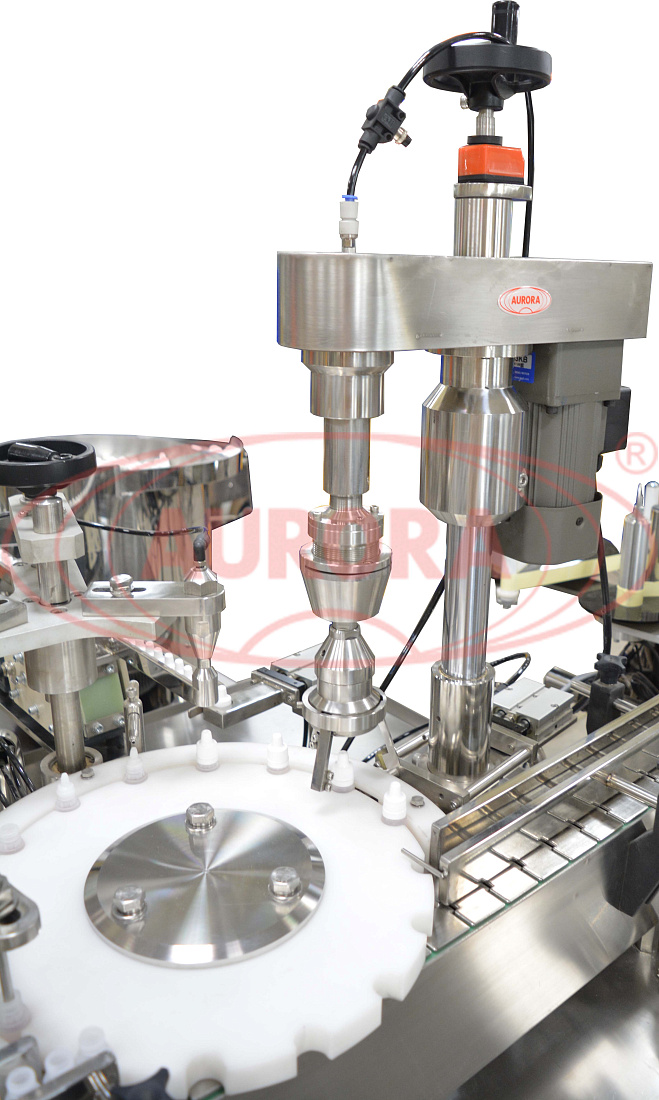

  5. Укупор
  6. Делительный стол
  7. Пульт управления

Преимущества

  1. Специальный механизм укупорочной головки позволяет качественно укупоривать флакон, при этом не деформирую даже самые мягкие крышки
  2. Система дозирования позволяет регулировать каждое из сопел на определенный объем

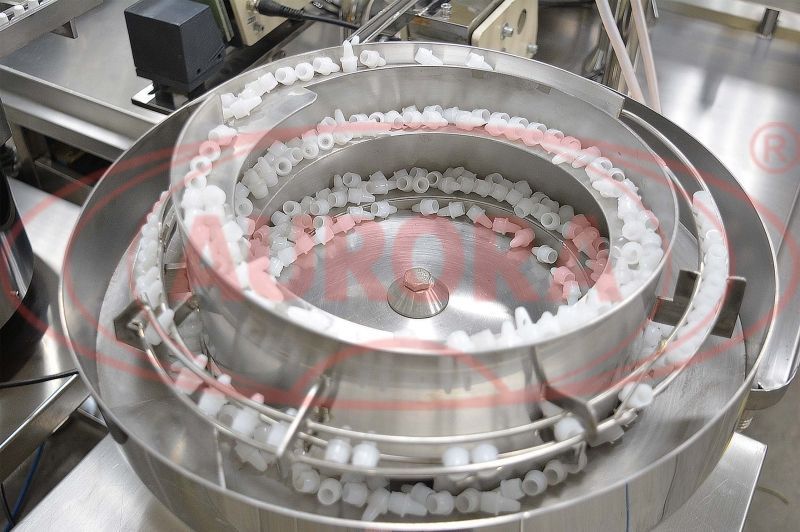

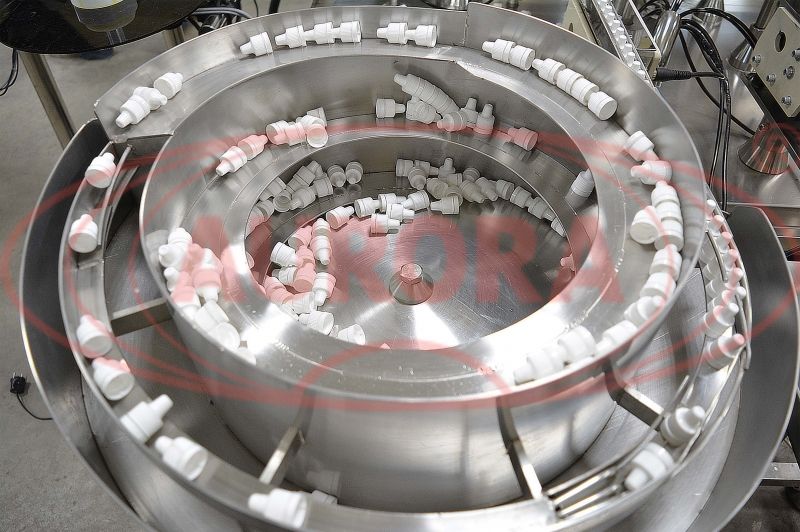

  3. На выходе из бункера установлена специальная направляющая, которая сортирует поток пробок, идущий по спирали - неправильно ориентированные пробки выпадают обратно в ёмкость
  4. Высокоточное дозирование

Удобство в работе

Оборудование имеет аварийную кнопку «стоп» и удобную панель управления.



В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.

Тип: автомат
Производительность: 2000 шт/ч
Тип дозатора: Перистальтический
Тип наклеиваемой этикетки: этикетка на холодном клею
Диапазон розлива: 5 - 10 мл
Тип тары: Пластиковая тара
Тип этикетировщика: Ручные механические этикетировщики
Температура разливаемого продукта: 40 °С, не более
Метод укупорки: Забивка пробки-капельницы, закрутка винтового колпачка с заданным моментом
Мощность: 3,15 кВт
Вес: 650 кг
Напряжение: 220
Тип моноблока: Моноблоки розлива и укупорки с перистальтическими дозаторами
Отрасль:
  • Фармацевтика
  • Ветеринария
Количество позиций стола: 16 шт
Высота: 1600 мм
Длина: 3300 мм
Ширина: 1900 мм

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
