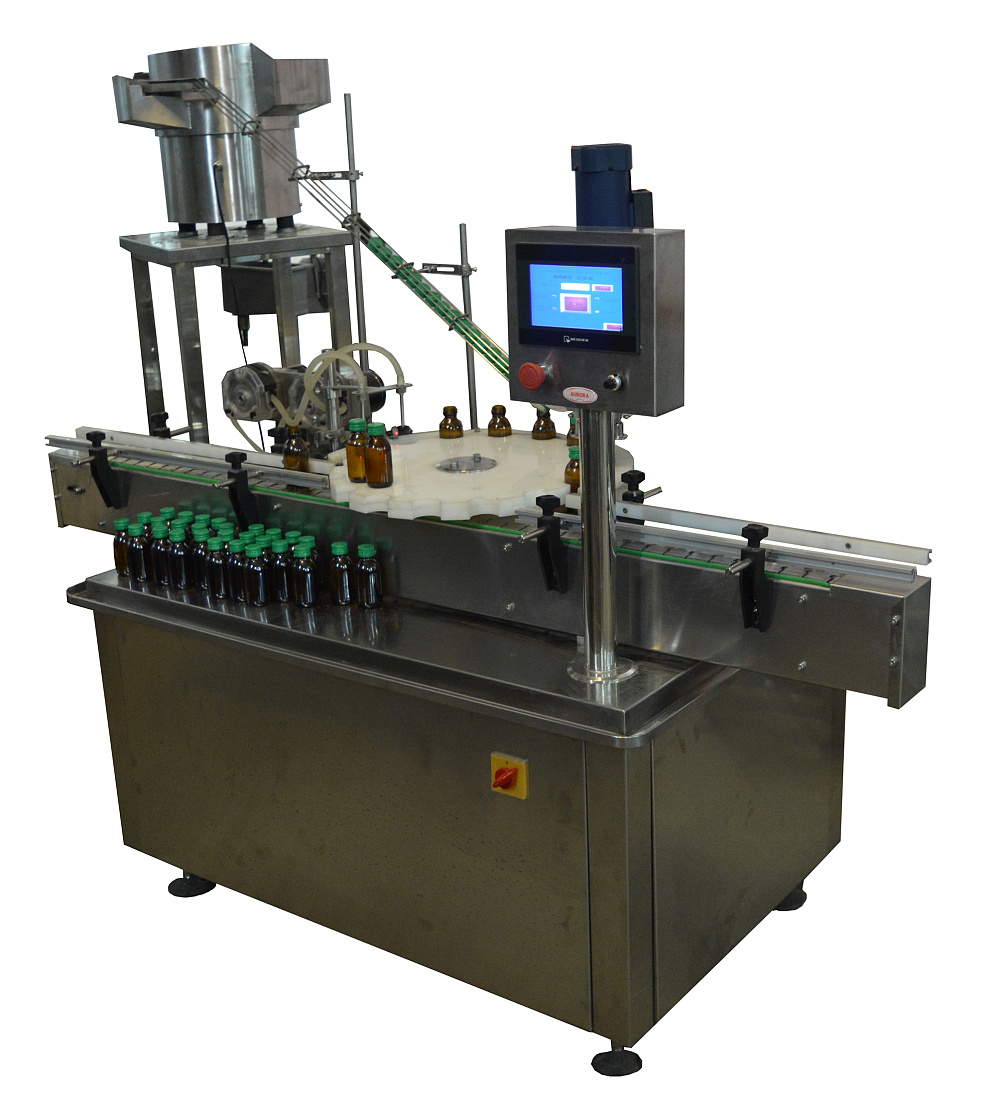

Моноблок разливочно-укупорочный "Мастер" для стеклянных флаконов с винтовым горлом МЗ-400ЕД

Описание
Характеристики
Видео
Отзывы
Документация
Статьи
Комплектация

Моноблок разливочно-укупорочный «Мастер» для стеклянных флаконов с винтовым горлом МЗ-400ЕД сочетает гибкость за счет оптимального распределении функций и широкую универсальность, достигаемую возможностью переналадки на другой тип тары.

Данная модель изготовлена из нержавеющей стали высокого класса прочности (AISI 304) и с применением комплектующих от ведущих мировых производителей. Контроль качества, проводимый на всех этапах процессов сборки моноблока, позволяет нам гарантировать его надежность и долговечность.

Назначение и область применения

Моноблок разливочно-укупорочный «Мастер» МЗ-400ЕД предназначен для дозированной подачи продукта во флаконы объемом 30, 50 и 100 мл, ориентирования колпачков (2 типоразмера), укупорки флаконов и наклеивания этикеток на флаконы. Моноблок применяется в фармацевтическом, пищевом и химическом производстве для выпуска лекарственных препаратов, негазированной воды, соков и химических средств широкого профиля.

Принцип работы

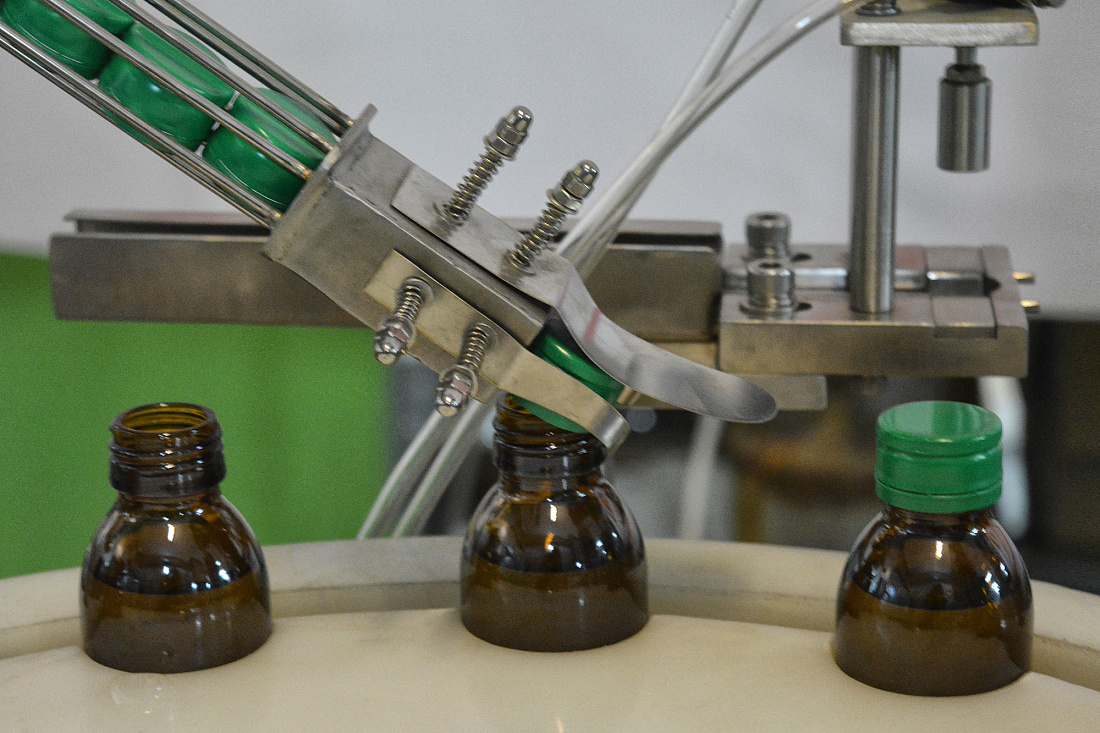

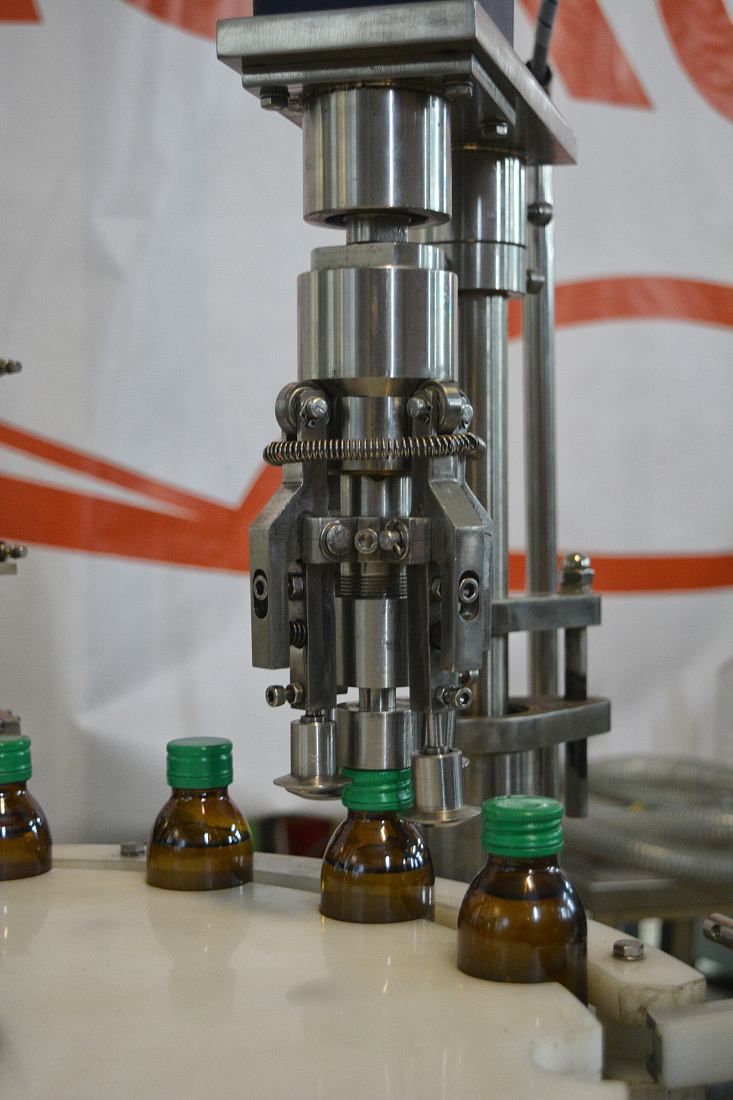

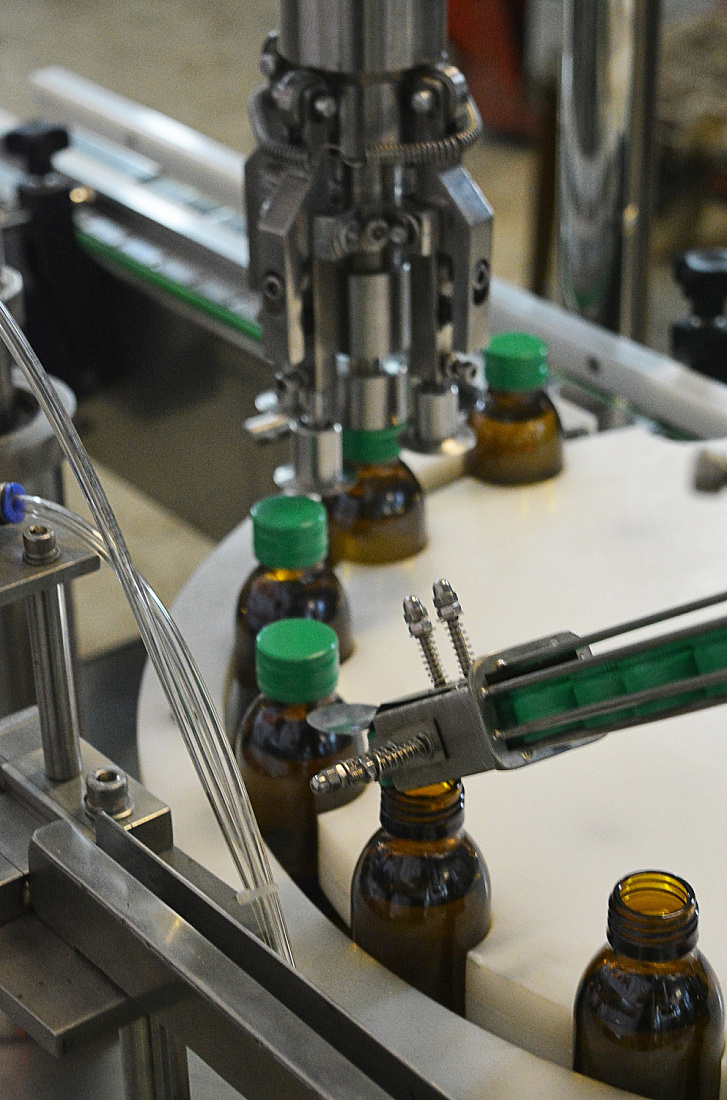

Перед началом работы моноблок подключается к системам подачи электроэнергии и воздуха. На стол подачи устанавливаются флаконы, в ориентатор засыпаются крышки, насос подключается к расходной емкости с жидкостью. После запуска флаконы начинают двигаться по транспортёру. Делительный диск перемещает флаконы под дозирующие сопла, и происходит розлив продукта. Далее оператор вручную накидывает крышки, и флаконы поступают в пост укупорки. Затем наполненная тара поступает на стол выдачи.

Основные элементы

  • модуль розлива и укупорки флаконов;
  • стол подачи ТДМ-600(привод выполнен на базе двигателя VL2 632-4;
  • транспортер(привод которого выполнен на базе двигателя 63М/4)
  • аппликатор самоклеящихся этикеток;
  • обкатчик(привод выполнен на базе двигателя VL2 632-4);
  • стол выдачи ТДМ-600 (привод выполнен на базе двигателя VL2 632-4)

Преимущества

  •  Технологичность. Широкие функциональные возможности и бесперебойность реализации процессов;
  •  Гибкость. Моноблок ориентирован на работу с тарой различной формы, высоты и объема;
  •  Энергоэффективность. Оптимальность проведения процессов обеспечивает низкое энергопотребение установки;
  •  Компактность. Небольшие габариты моноблока позволяют устанавливать его на небольших производственных площадках.

Универсальность

Возможность переналадки отдельных элементов данного моноблока обеспечивает его применение для реализации продукции широкого спектра.

Удобство работы

Управление моноблоком и настройка параметров его работы производятся при помощи пульта, оснащенного сенсорным экраном, опцией «общий стоп» и ручкой регулировки производительности.

Варианты исполнения

Моноблок изготавливается в различных вариантах исполнения Так, по требованию Заказчика модель может быть дополнена ориентатором колпачков, датеровщиком и другим оборудованием.

Безопасность

Перед отправкой на объект эксплуатации машина проходит все необходимые заводские испытания, что позволяет нам гарантировать ее безопасность и надежность в эксплуатации.

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.

Тип: автомат
Производительность: 2000 шт/ч
Тип дозатора: Перистальтический
Тип наклеиваемой этикетки: самоклеящаяся этикетка
Количество укупорочных головок: до 1 шт
Тип тары:
  • Стеклянная тара
  • Пластиковая тара
Вес: 800 кг
Тип моноблока: Моноблоки розлива и укупорки с перистальтическими дозаторами
Отрасль:
  • Фармацевтика
  • Пищевое производство
  • Химия
Тип продукта:
  • Агрессивная жидкость
  • Вода и негазированные напитки
  • Сок
  • Лекарственный препарат
Направление подачи этикетки: слева направо
Максимальный диаметр рулона этикеток: 300 мм
Продолжительность переналадки: до 45 мин
Длина этикетки: 15 - 130 мм
Высота: 1670 мм
Длина: 4210 мм
Ширина: 1250 мм
Количество дозирующих сопел: 2 шт

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.

Полный цикл работы моноблока на накатку резьбы

На видео представлен полный цикл работы на накатку резьбы. К моноблоку МЗ-400ЕД подключен транспортер дисковый межоперационный ТДМ-600 для подачи флаконов и аппликатор самоклеящихся этикетов с датером.
