Обкатчик этикеток трехроликовый ОЭ-300

Описание
Характеристики
Видео
Документация

Обкатчик этикеток ОЭ-300 является оптимальным при этикетировки продукции, выпускаемой большими партиями, поскольку позволяет достичь высокой степени стандартизации упаковки в условиях полной автоматизации процесса. Результат внедрения устройства в линию — ровно и плотно нанесенный лейбл, и как следствие, презентабельность внешнего вида товара.

Устройство оснащено трехроликовой системой обкатки, равномерно распределяющей полотно этикетки по поверхности флакона. Особенности конструкции модели позволяют успешно использовать ее для этикетировки тары как цилиндрической, так и нестандартной (квадратной или ромбовидной) формы. Особенно актуально применение данного обкатчика при необходимости нанесения длинной этикетки: роликовые направляющие, надежно фиксирующие тару, обеспечат прилегание по единому уровню со всех сторон.

Назначение и область применения

Обкатчик этикеток трехроликовый ОЭ-300 предназначен для равномерного обкатывания (разглаживания) этикеток при этикетировке тары цилиндрической, а также четырехугольной или ромбовидной формы. Устройство применяется предприятиями различных сфер промышленности в составе как автономных этикетировочных модулей, так и в составе этикетировочных участков моноблоков, триблоков и комплексных технологических линий.

Принцип работы

Обкатчик устанавливается на транспортёре, соединяется с источником воздуха (компрессором) и подключается к электрической сети. Пневмоцилиндр с прижимными роликами выставляется под размер тары. Флаконы с наклеенной этикеткой движутся по транспортеру. При входе в зону действия обкатчика срабатывает датчик, который запускает в работу пневмоцилиндр-толкатель. В результате флаконы прижимаются блоком прижимных роликов к вращающемуся ведущему ролику, и производится обкатка.

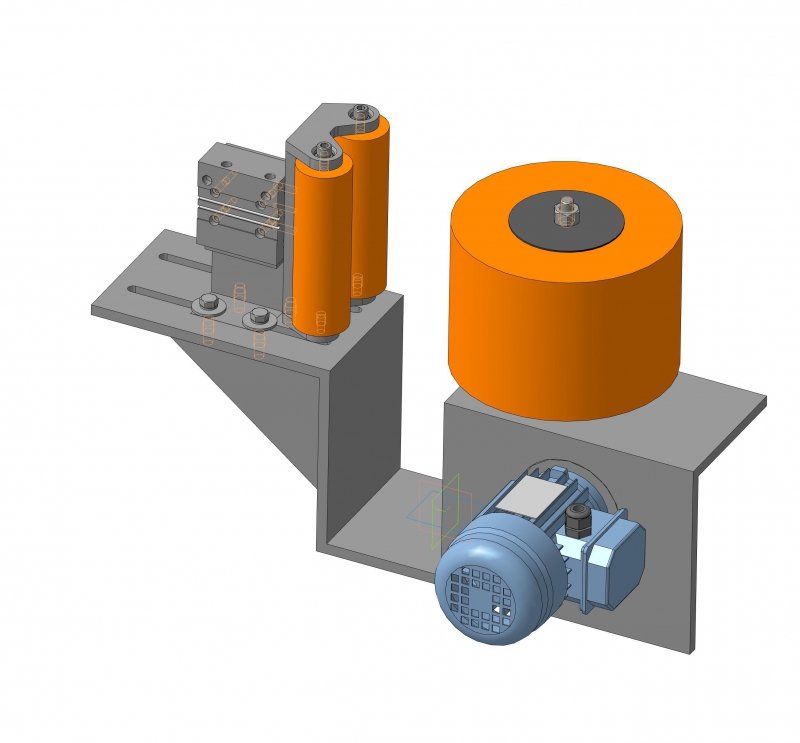

Основные элементы

  • кронштейн, на котором закреплены все основные элементы обкатчика;
  • ролик ведущий;
  • блок прижимных роликов;
  • пневмоцилиндр-толкатель;
  • блок управления;
  • двигатель и редуктор, приводящие в движение ведущий ролик;
  • датчик наличия флакона.

Преимущества

  •  Идеальная плотность прижатия этикетки без воздушных «пузырей»;
  •  Удобство установки и переналадки на другой тип флакона;
  •  В составе основных узлов нержавеющая сталь марок AISI304 и AISI316L.

Универсальность

Возможность регулировки положения прижимных роликов относительно ширины флакона позволяет использовать устройство для работы с тарой различного формата.

Удобство работы

Установка отличается простотой монтажа и легкостью в эксплуатации, что обеспечивает удобство работы для персонала.

Варианты исполнения

Данный обкатчик изготавливается в различных модификациях. Габариты и оснащенность дополнительными комплектующими определяется исходя из особенностей этикеток и тары, используемых на предприятии Заказчика.

Безопасность

Изготовление устройств данного типа осуществляется в соответствии с требованиями ГОСТов и других регламентов, что обеспечивает высокую степень его безопасности — как для персонала, так и для тары с продуктом.

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.

Вес: 15 кг
Напряжение: 220
Отрасль:
  • Косметика
  • Фармацевтика
  • Пищевое производство
  • Электронные сигареты
  • Ветеринария
  • Химия
Диаметр корпуса тары: 35 - 150 мм
Габаритные размеры (в зависимости от ширины транспортера): 580х310х390 мм
Давление воздуха: 0,15-0,8 МПа
Высота этикетки: 35 - 90 мм

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.

Обкатчик этикеток трехроликовый ОЭ-300

В данном видео показана работа обкатчика трехроликового ОЭ-300 в составе линии

Моноблок для розлива глицерина во флаконы с пипеткой с этикетировщиком АЭ-5

На видео показана работа моноблок "Мастер" для розлива глицерина во флаконы с пипеткой производительностью 3000 в час, с этикетировщиком АЭ-5
