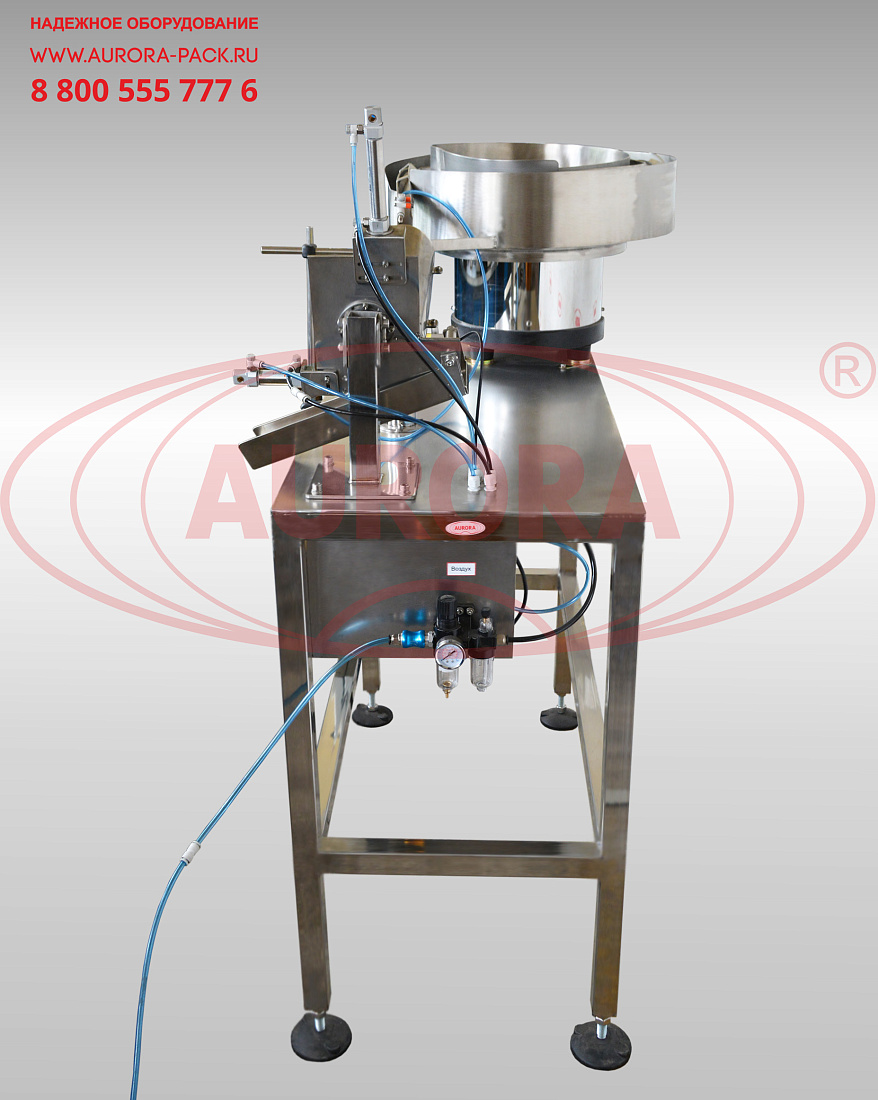

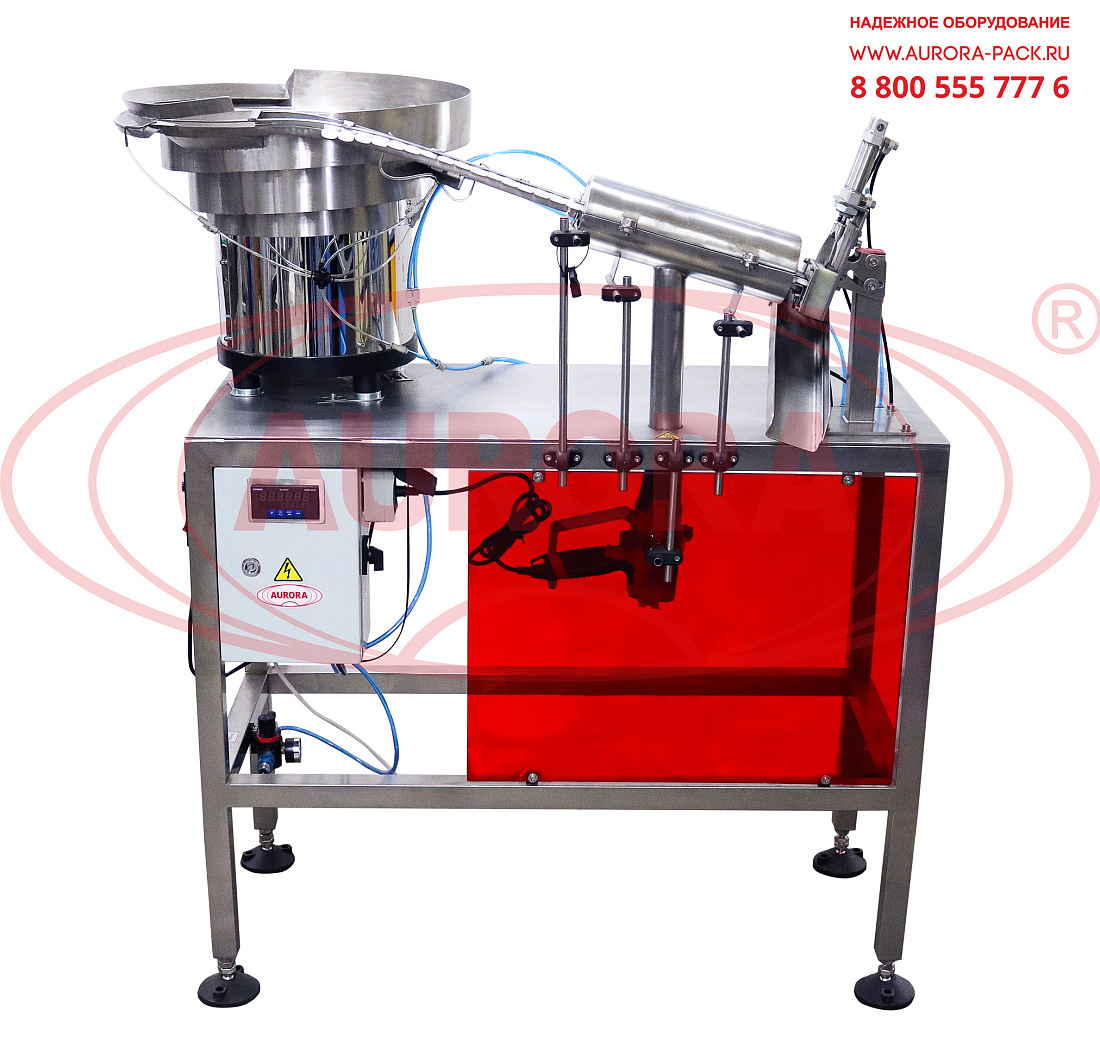

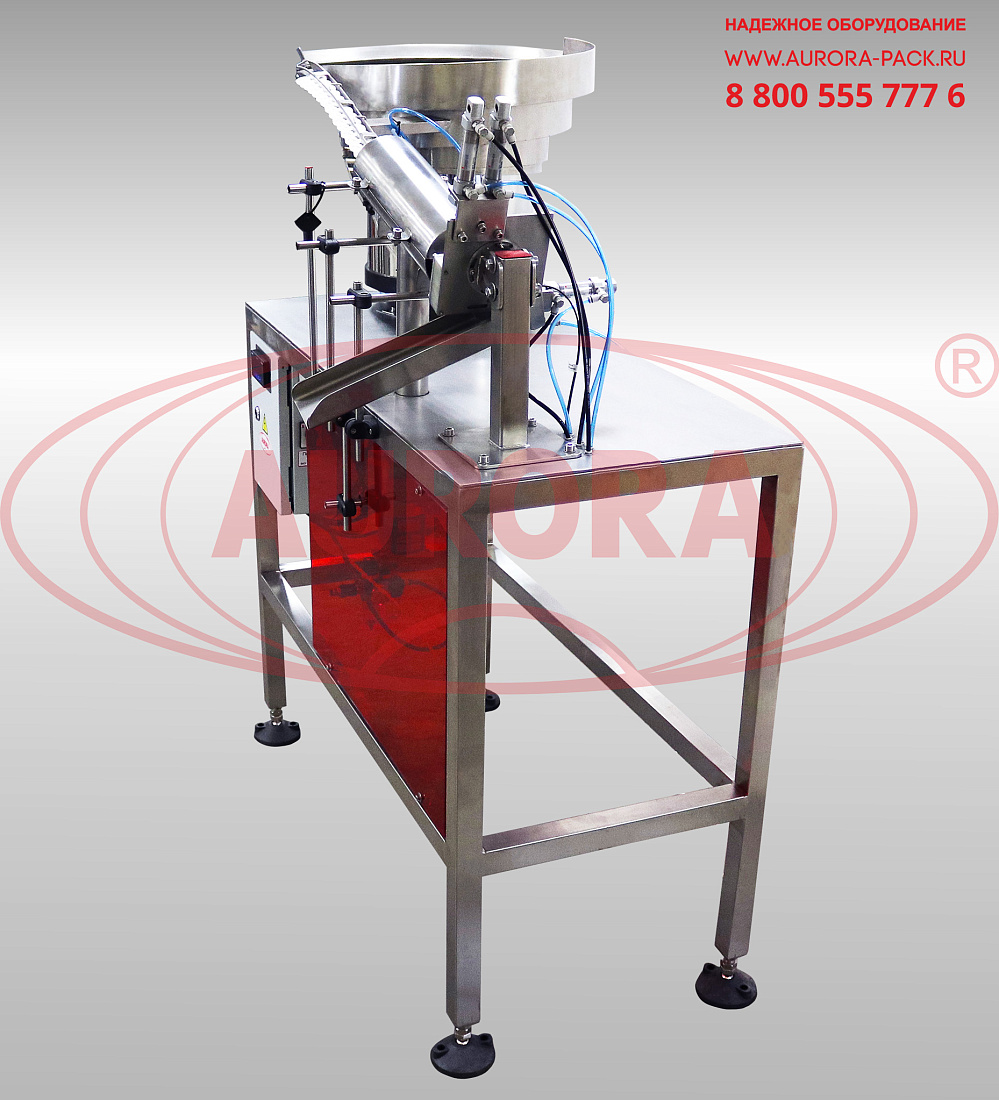

Специальное решение для оснащения участков укупорки пластиковой тары двухкомпонентными крышками flip-top с откидным верхом. Нижняя часть такой крышки навинчивается на горловину флакона и имеет отверстие-дозатор для подачи продукта. Верхняя крышка соединена с нижней при помощи петли и предназначена для многократного открывания/закрывания. Профессиональное сборочное оборудование автоматически выполняет не только позиционирование изделий, но и сборку двух компонентов крышки, что существенно снижает нагрузку на персонал и повышает качество последующей укупорки.

Установка изготовлена с загрузочным баком емкостью до 300 шт. Движение крышек в вибробазе обеспечивается за счет направленной вибрации. Механизм закрывания и забивки верхней части оснащен вертикальным и горизонтальным прижимами, за счет работы которых выполняется соединение компонентов крышек. Благодаря работе термофена изделия быстро попадают в устройство закрывания, не застревая и не создавая эффекта переполнения. В зонах забивки и выгрузки установлены датчики, которые фиксируют появление крышек, обеспечивая своевременное срабатывание механизмов.

Назначение и область применения

Оборудование предназначено для ориентирования крышек флип-топ, подачи их в зону закрывания и соединения верхней части крышки с нижней методом забивки. Установка широко востребована в деятельности компаний, выпускающих косметику, шампуни, гели для душа, краску для волос, лекарственные препараты, соусы, горчицу, питьевую воду и другие напитки, средства бытовой химии.

Принцип работы

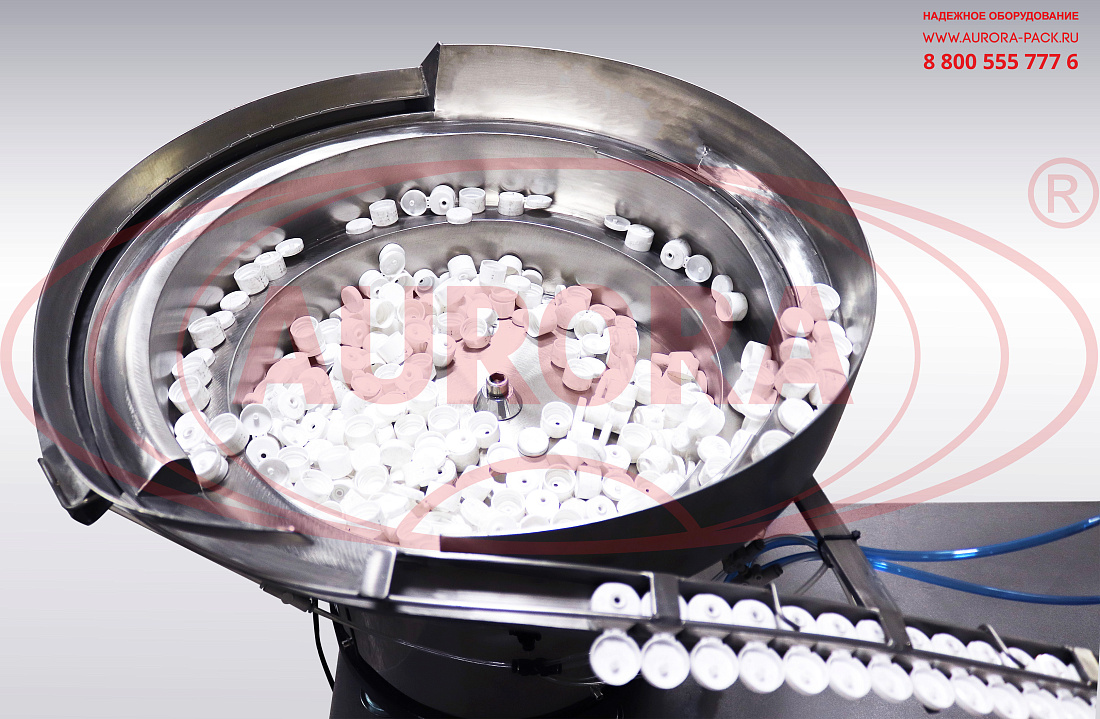

Перед началом работы в бункер засыпаются крышки, после чего включается вибробаза. Крышки, под действием вибрации, начинают движение по спиральной направляющей внутри бункера, откуда попадают в канал подвода, а затем - в механизм закрывания верхней части крышки. Вертикальный прижим закрывает крышку, а горизонтальный выполняет забивку. Далее крышки поступают в зону выгрузки по лотку. Контроль за наличием крышек в механизмах осуществляют оптические датчики.

Основные элементы

  • Шкаф с электро и пневмокомпонентами;
  • Регулятор давления сжатого воздуха (Блок подготовки воздуха);
  • Регулятор частоты вибрации;

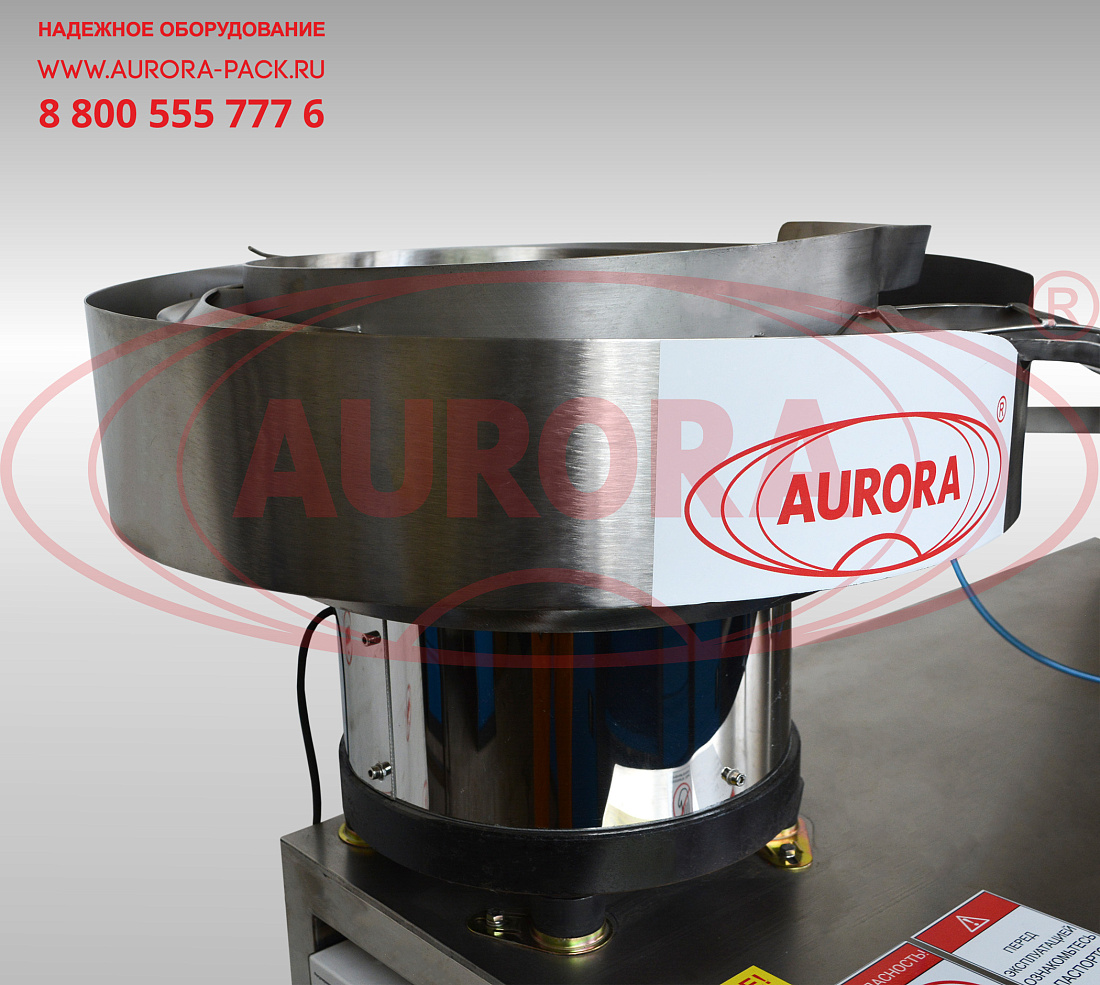

  • Виброчаша;

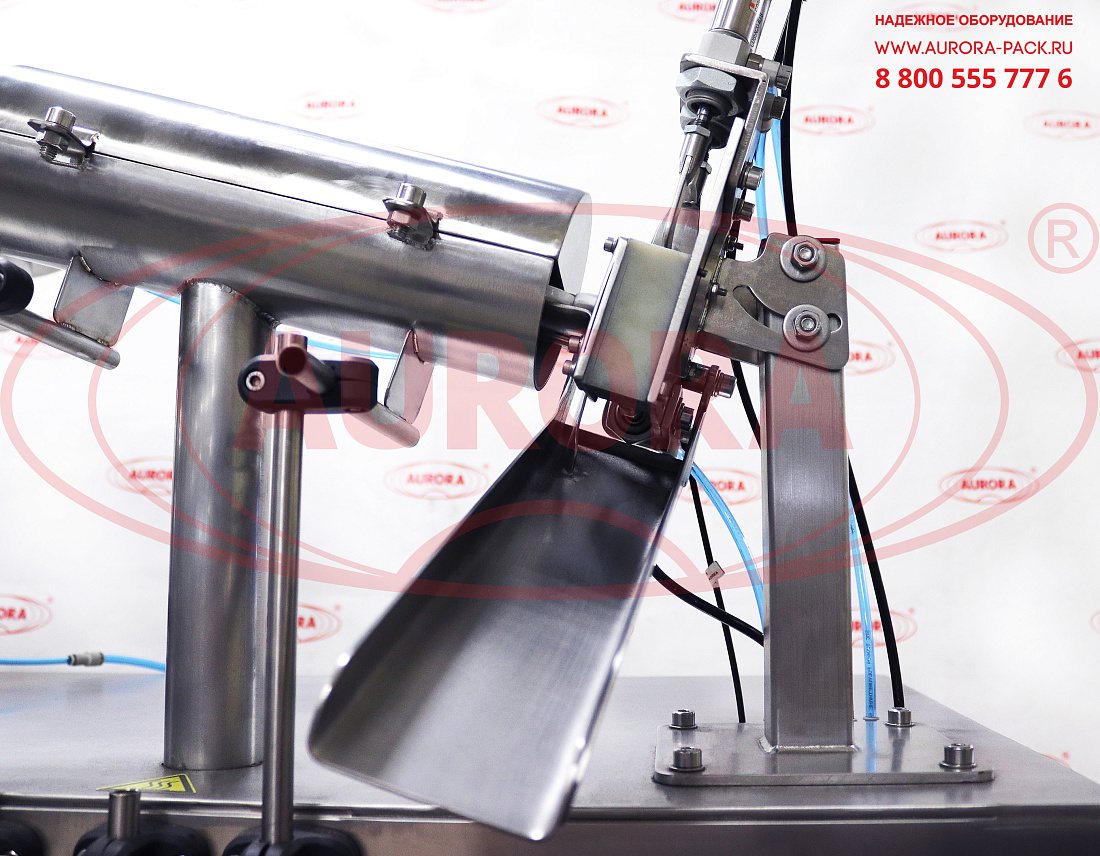

  • Механизм закрывания и забивки верхней части крышек;

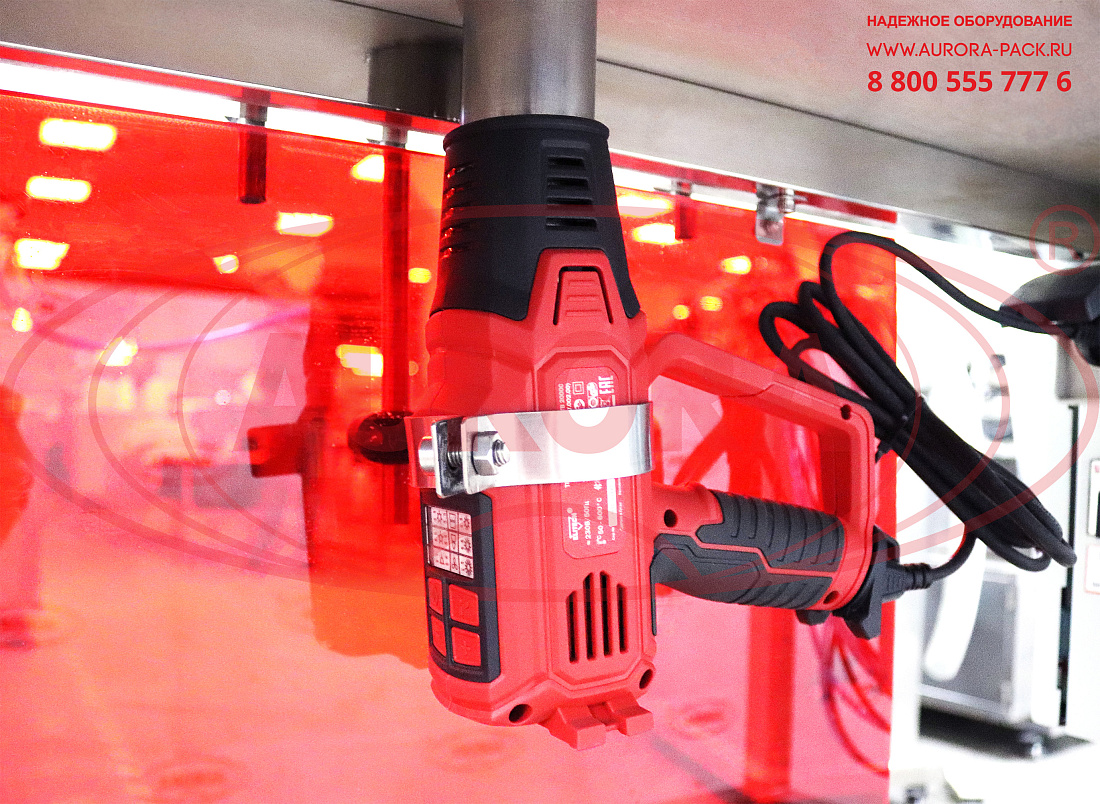

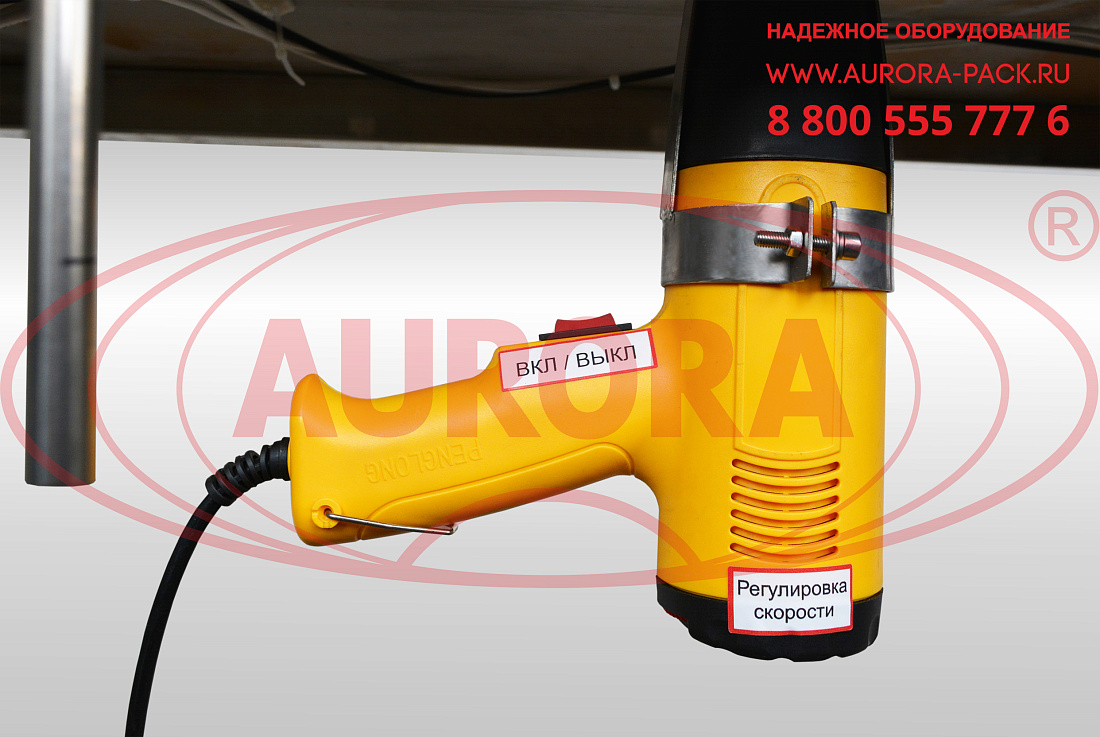

  • Термофен;
  • Стол с рамой;

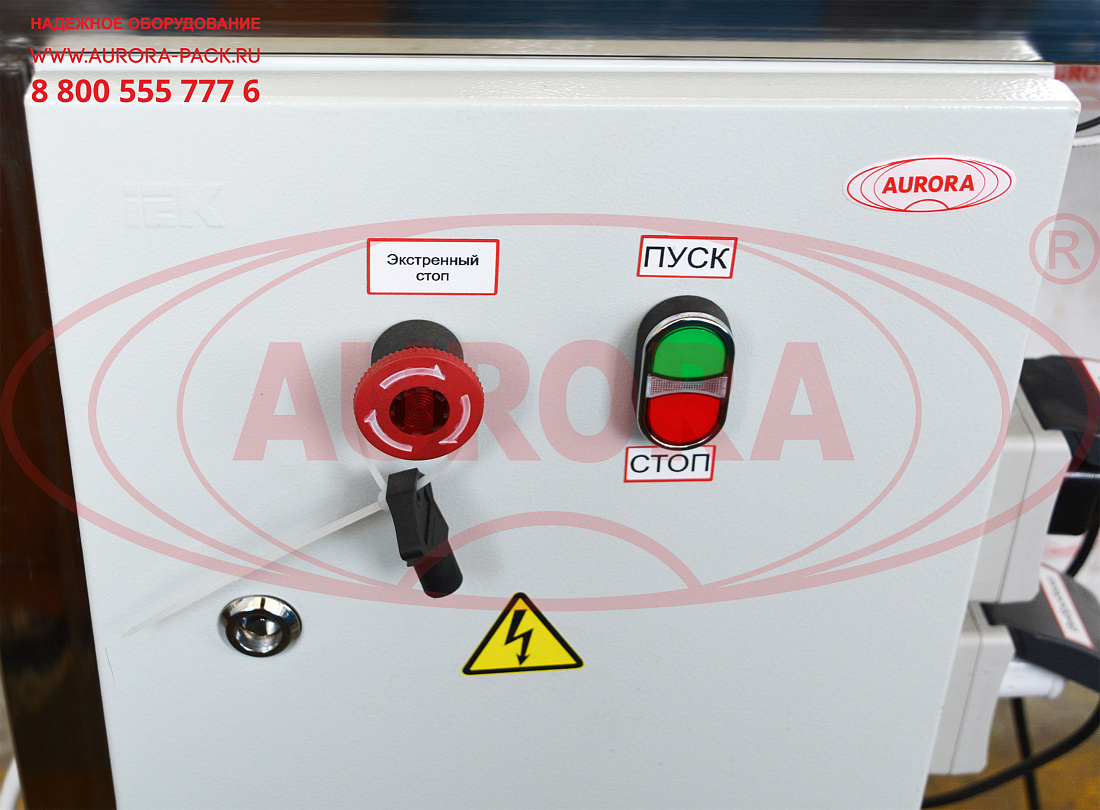

  • Кнопки «Пуск» и «Стоп»;
  • Кнопка «Аварийный стоп».

Преимущества

  • Полностью автоматизированный цикл работы — от подачи крышек до выгрузки в собранном виде;
  • Быстрая и бережная сборка, обеспечивающая плотное закрывание верхнего компонента;
  • Возможность интеграции в автоматические укупорочные машины и упаковочные линии;
  • Компактная настольная конструкция.

Универсальность

Ориентатор-сборщик может переналаживаться под откидные крышки различного размера и формы.

Удобство работы

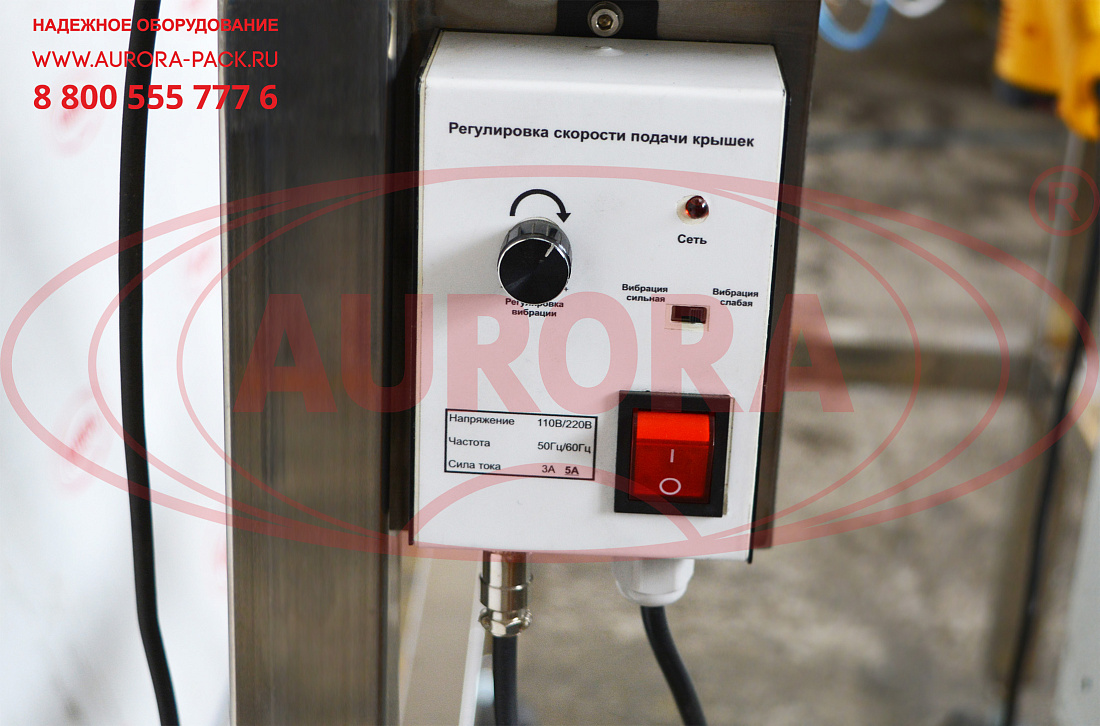

Оборудование имеет простой и интуитивно-понятный интерфейс управления. Настройка скорости подачи крышек виброчашей осуществляется с помощью регулятора частоты вибрации.

Варианты исполнения

Мы изготавливаем аналогичные машины для сборки других видов двухкомпонентных крышек и колпачков — диск-топ, пуш-пул, пуш-лок, с триггерами и другими насадками. Тип вибробазы и конструкция механизма закрывания и забивки подбираются с учетом индивидуальных особенностей крышек.

Безопасность

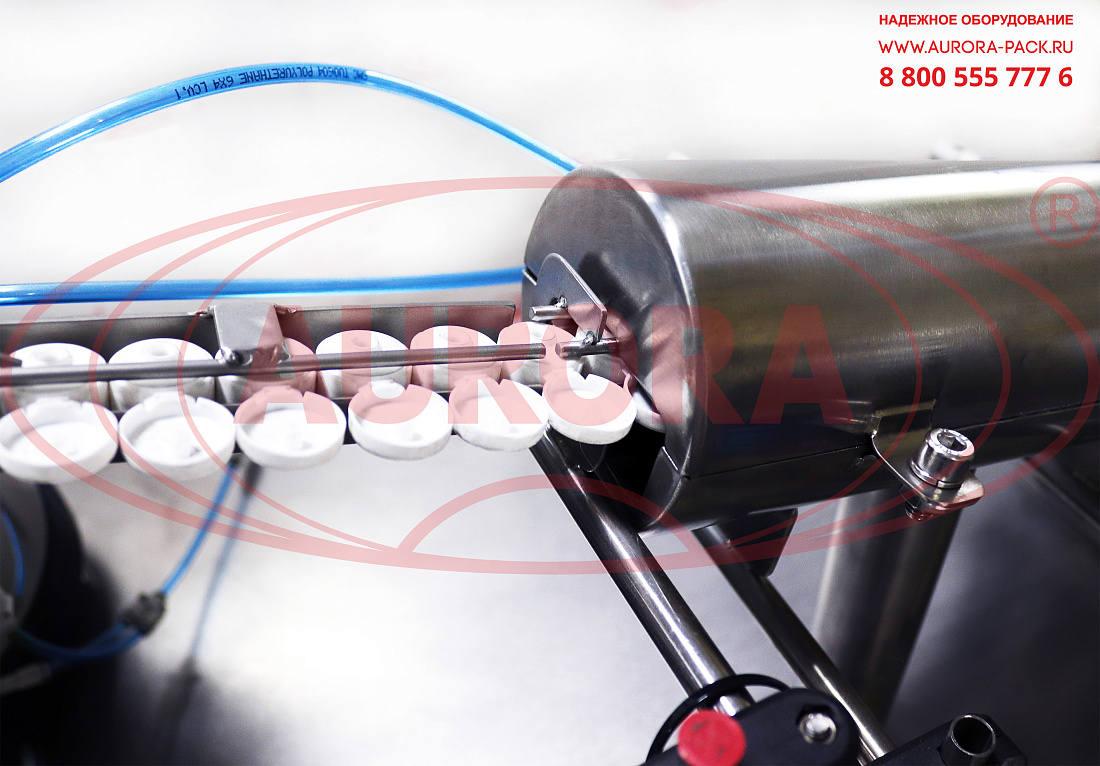

Канал подвода крышек выполнен с защитным кожухом. Во избежание поломки оборудования и порчи укупорочных изделий при возникновении угрозы аварийной ситуации на производственной площадке должен быть активирован «Экстренный стоп».

Отрасль:
  • Косметика
  • Комплексное оснащение фармацевтического производства
  • Пищевое производство
  • Химия
  • Другие отрасли промышленности
Тип крышки:Флип-топ
Производительность (усреднённая), шт./час:100-1000
Ёмкость загрузочного бака, шт., до.:300
Напряжение питания, В/Гц:220/50
Сила тока, А:3/5
Потребляемая мощность, кВт, не более:0,4
Габаритные размеры, мм, не более:1300×700×1500
Вес, кг, не более:100

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
