Автоматический этикетировщик на холодном клее АЭ-8

Описание
Характеристики
Видео
Документация
Комплектация

Модель разработана для аппликации бумажных этикеток на тару с использованием холодного клея. Оборудование отличается широкими функциональными возможностями: высокой скоростью работы, точностью позиционирования и качественным результатом оклейки. Модульность конструкции позволяет встраивать установку в линии упаковки различной производительности.

Одним из основных преимуществ этикетировщиков на холодном клее является возможность изготавливать конструкцию машины во взрывозащищенном исполнении, что делает их широко востребованными у производителей спиртовой и химической продукции. Машина обеспечивает экономию производственных ресурсов за счет низкого энергопотребления и уменьшения затрат на рабочий труд.

Назначение и область применения

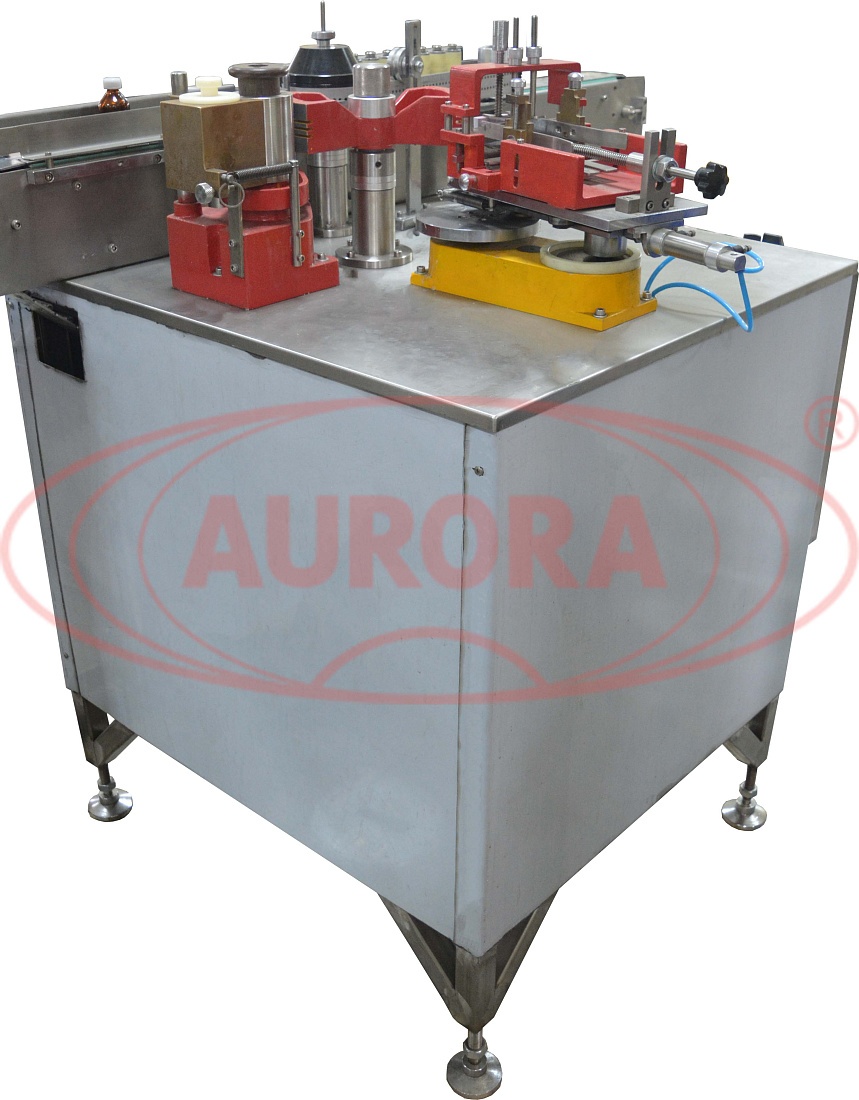

Автоматический этикетировщик на холодном клее АЭ-8 предназначен для нанесения бумажной этикетки на тару цилиндрической формы. Установка используется производителями химической, пищевой и фармацевтической продукции.

Принцип работы

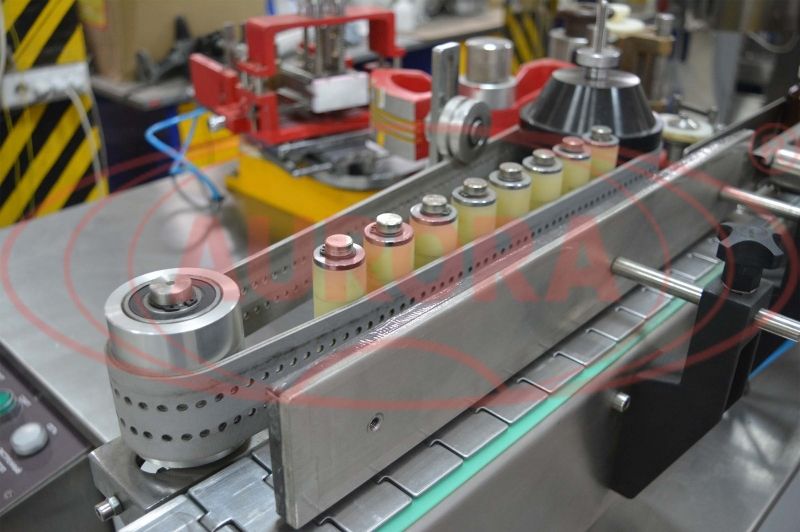

Оператор производит запуск вакуумного насоса и конвейера. По транспортеру тара доходит до заслонок и регистрируется датчиком, расположенным под ними. Далее происходит открытие пневматической заслонки, после чего срабатывает пневматический поршень магазина с бумажными этикетками. Емкость, заполненная клеем, прижимается к захватывающему ролику натянутой пружиной. Этикетка захватывается специальным устройством («бабочкой»), смазанным клеем, и перемещается к входному валу обкатчика. Открывается механическая заслонка, и в этот момент тара начинает движение к обкатчику. Этикетка снимается с «бабочки» и наносится на тару. Готовая тара направляется на выходной накопительный стол или на упаковочную машину.

Основные элементы

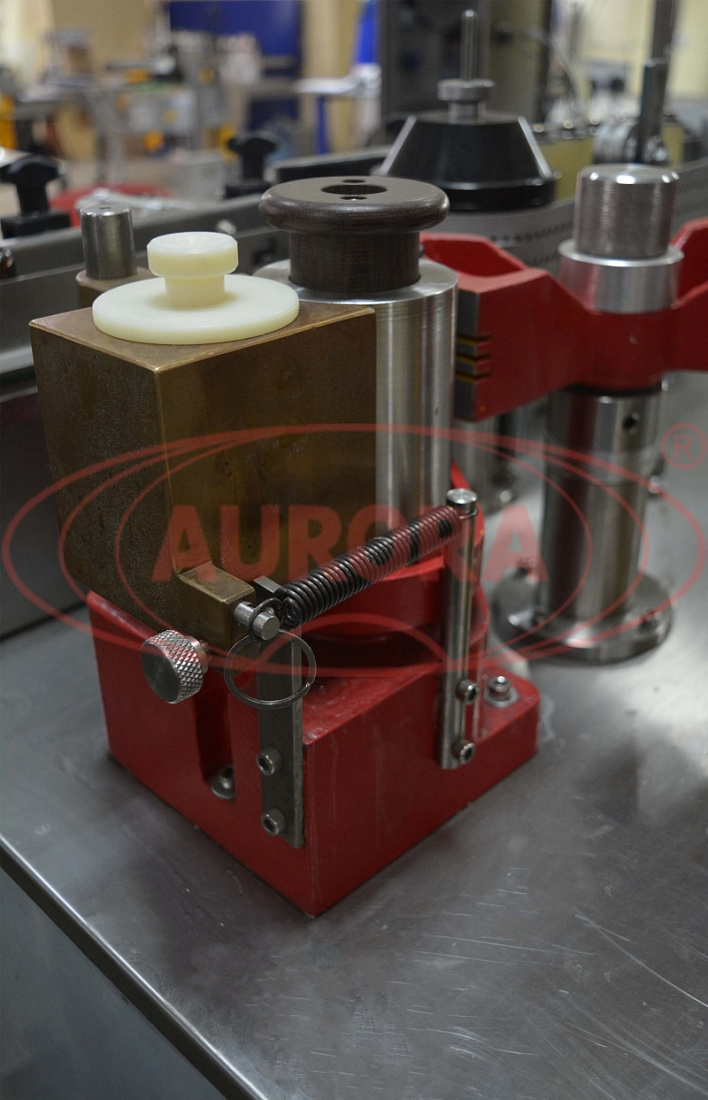

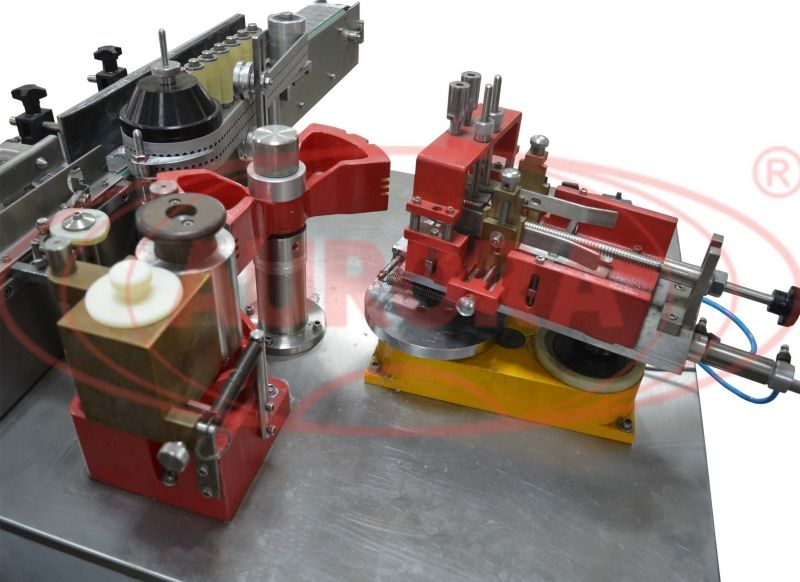

  • клеевой механизм: емкость для клея, захватывающий ролик, бабочка, опорная пластина;

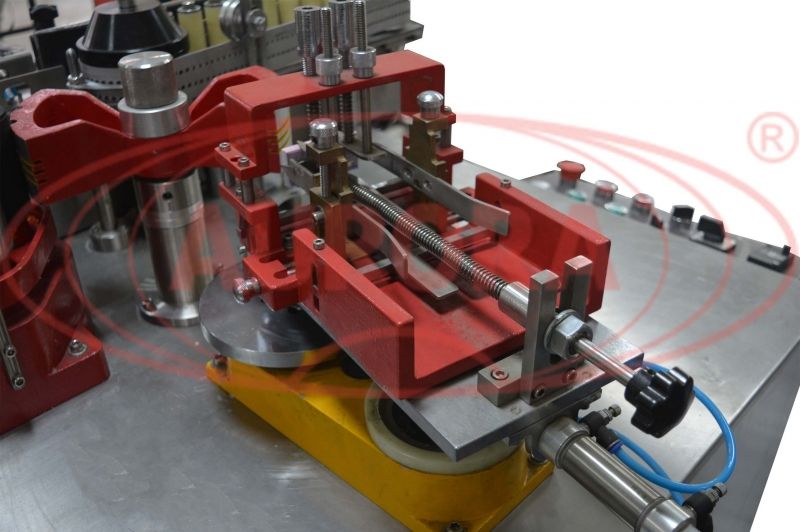

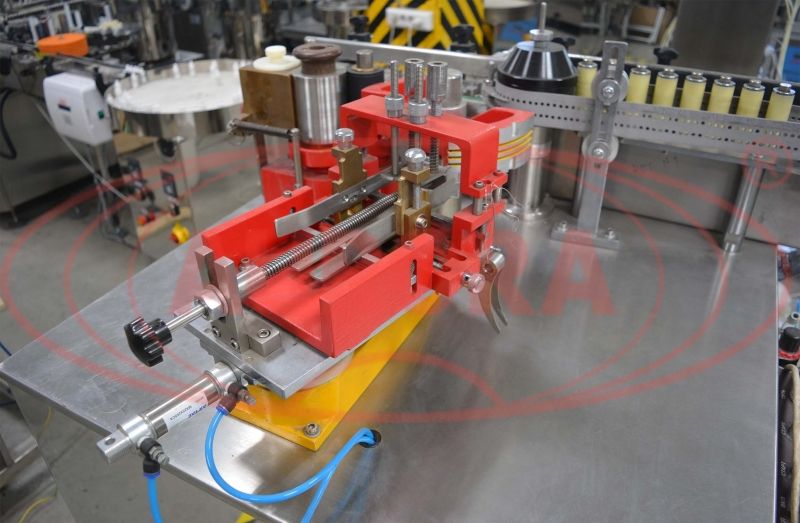

  • магазин с этикеткой;
  • обкатчик;
  • пневматический поршень магазина;
  • заслонки с датчиком;
  • механизм выдачи тары;
  • панель управления;
  • датчик оборотов.

Преимущества

  • Низкая стоимость бумажных этикеток по сравнению с самоклеящимися;
  • Автоматическая загрузка и подача клея;
  • Низкий расход клея;
  • Плавная регулировка скорости работы;
  • Возможность работы с различными видами клея.

Универсальность

При эксплуатации данной машины возможно использование разных типов тары и этикеток любого формата.

Удобство работы

Скорость движения транспортера, высота положения этикетки и другие параметры работы машины регулируются при помощи панели управления, оснащенной сенсорным дисплеем.

Варианты исполнения

Многолетний опыт взаимодействия с компаниями разного профиля позволяет нам выпускать этикетировочные установки, разработанные в соответствии со спецификой деятельности предприятия Заказчика. Мы предлагаем различные варианты оснащения, комплектацию вспомогательными установками и адаптацию к интеграции в существующую технологическую линию.

Безопасность

Все элементы оборудования изготавливаются из экологичных материалов, что гарантирует пожарную безопасность его эксплуатации.

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.

Тип: автомат
Производительность: 6000 шт/ч
Тип наклеиваемой этикетки: этикетка на холодном клею
Тип тары: ФВ-50-20-ОС-«БСЗ»; ОСТ 64-2-71-80; ФВ-100-20-ОС-«БСЗ»; ОСТ 64-2-71-80
Тип этикетировщика: Автоматические этикетировщики для клеевых этикеток
Мощность: 1,1 кВт
Вес: 550 кг
Напряжение: 220
Отрасль:
  • Косметика
  • Фармацевтика
  • Пищевое производство
  • Ветеринария
  • Химия
Высота тары: 50 - 300 мм
Диаметр корпуса тары: 30 - 90 мм
Направление подачи этикетки: слева направо
Высота: 1350 мм
Ширина этикетки: 20 - 260 мм
Точность нанесения этикетки: +/- 0,5 мм
Размер этикетки: 70х35 мм мм
Клей, рекомендуемая вязкость: 40-120
Длина: 1070 мм
Ширина: 1440 мм

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.

Этикетировщик на холодном клею для бумажных этикеток АЭ-8 (6000 ф/ч)

На видео показано нанесение этикетки с помощью автоматического клеевого этикетировщика. Производительность: 6000 штук в час.

Роторная линия розлива спирта (6000 ф/ч) "Мастер" с ориентором колпачков, укупором и этикетировщиком

Линия состоит из моноблока розлива и укупорки, стола подачи ТДМ-600, линии этикетировки АЭ-8, стола выдачи ТДМ-600. Производительность: 6000 штук в час (производительность рассчитана на розлив и укупорку флакона емкостью 50 мл).

Моноблок розлива и укупорки спирта во взрывозащищенном исполнении "Мастер" МЗ-400ЕД

Данный моноблок предназначен для дозирования продукта во флаконы и их последующей укупорки. Оборудование может применяться в фармацевтическом, пищевом и химическом производствах, отвечает всем необходимым требованиям GMP. Моноблок изготовлен во взрывозащищенном исполнении и имеет класс Ex S. При производстве оборудования используются специальные инертные материалы, не накапливающие статическое электричество; панель управления и электрика вынесены за пределы машины. Таким образом, моноблок защищен от воспламенения и взрыва.
