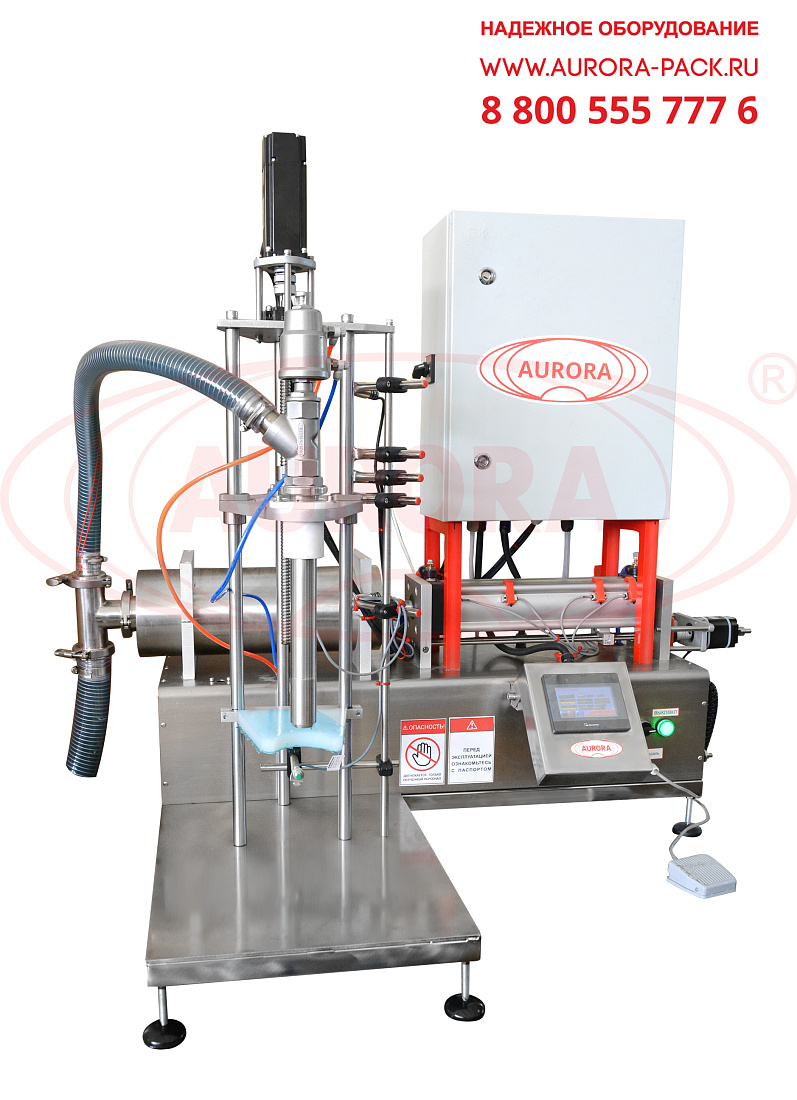

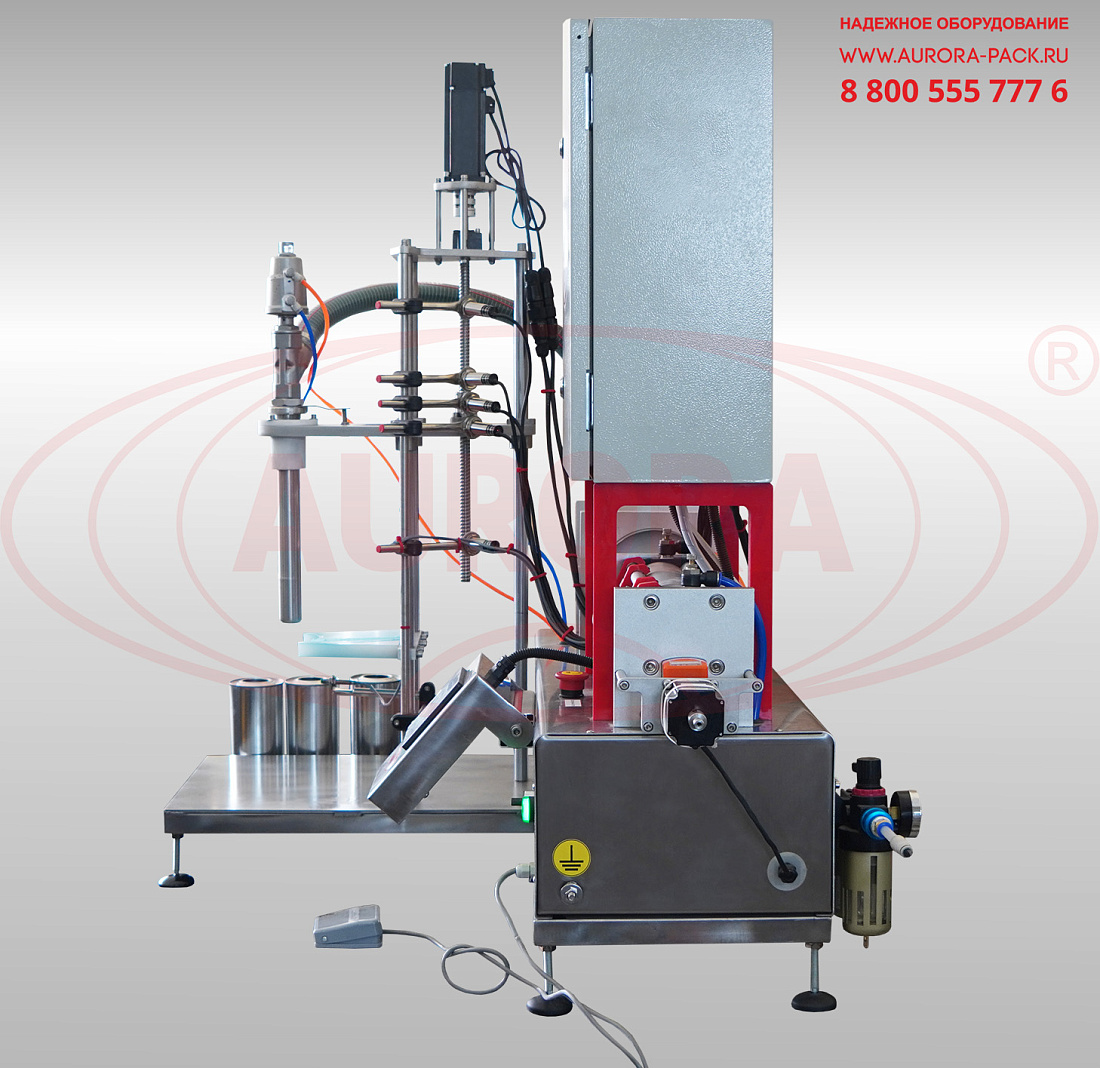

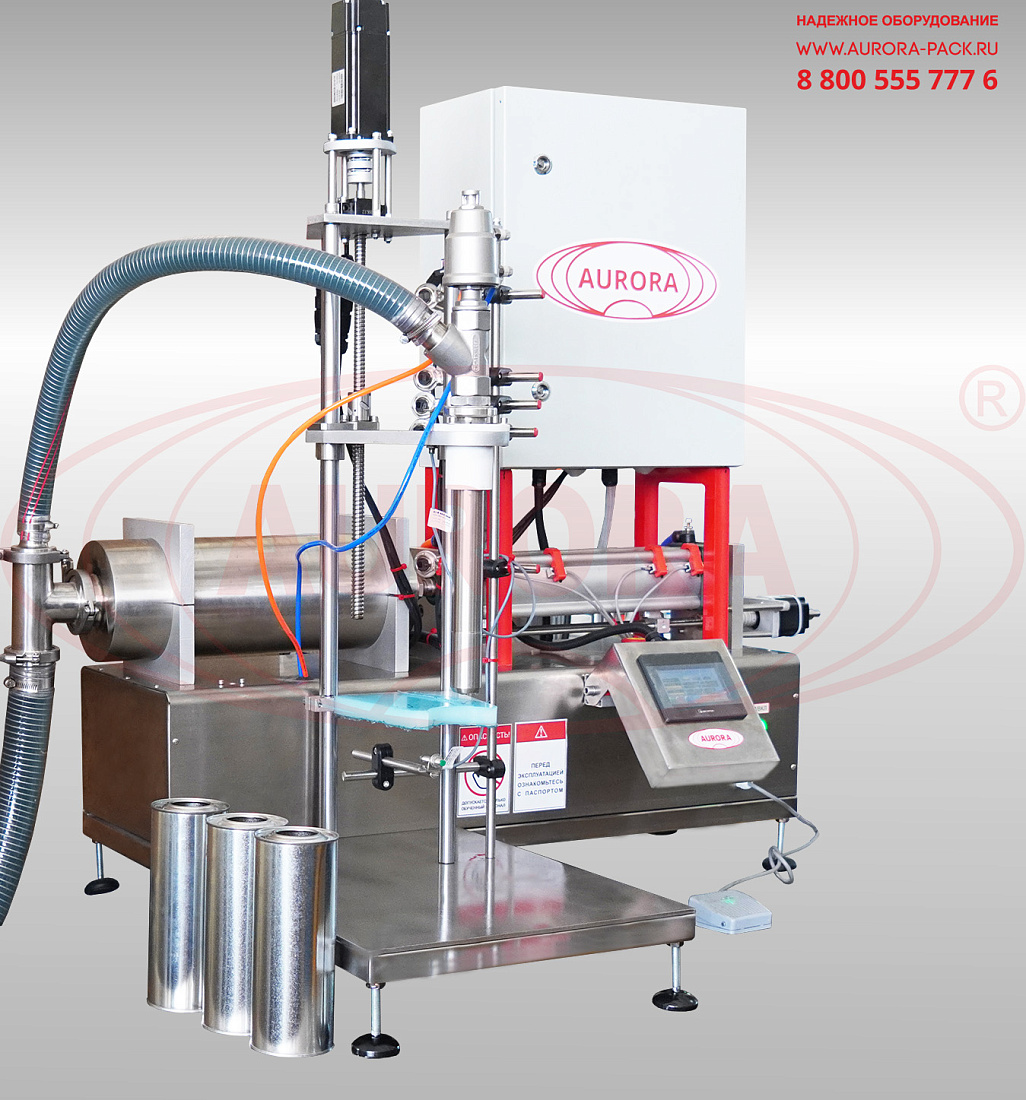

Усовершенствованный поршневой дозатор для розлива машинного масла - одна из последних модернизированных моделей серии МД-500М1. Оборудование отлично справляется с фасовкой густых и вязких продуктов, обеспечивая высокую точность и стабильность дозы. Модель адаптирована к розливу продукции в больших дозах: объем дозируемого продукта можно настроить в диапазоне от 1000 до 5000 мл.

Конструктивные особенности узла розлива позволяют настраивать положение сопла и других элементов под большеформатные бутыли и канистры. Подача продукта выполняется максимально деликатно: сопло опускается, а по мере наполнения тары возвращается в исходную позицию. Специальный упор фиксирует емкость, обеспечивая ее устойчивое положение во время розлива. Машина имеет удобный управленческий интерфейс, отличается простотой в уходе и обслуживании.

Назначение и область применения

Оборудование предназначено для дозированной подачи густого, жидкого или вязкого продукта в металлические и пластиковые бутыли, канистры, банки и другие емкости. Дозатор применяется для розлива моторных масел и другой автомобильной химии, строительных материалов, лакокрасочной продукции, удобрений и неагрессивных химических веществ.

Принцип работы

В данной модели реализуется классический принцип поршневого розлива. Продукт из ёмкости поступает в цилиндр в момент открытия
вертикального хода клапана. После заполнения цилиндра в требуемом объеме клапан закрывается. При наполнении цилиндра поршень создает разряжение, в результате которого продукт засасывается в цилиндр. Затем поршень создает обратное давление, выталкивая продукт из цилиндра. Далее открывается
горизонтальный ход клапана и передний однонаправленный клапан, после чего выполняется непосредственно дозирование.

Основные элементы

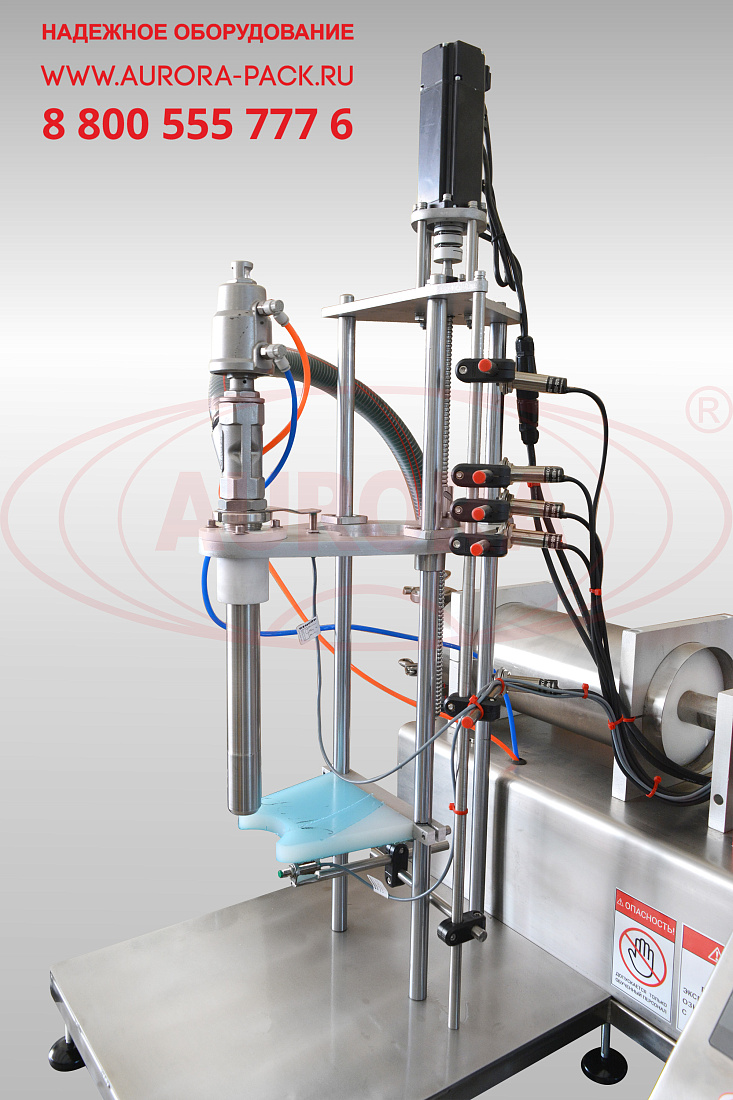

  • Серводвигатель подъема/опускания сопла;
  • Шланг забора продукта;

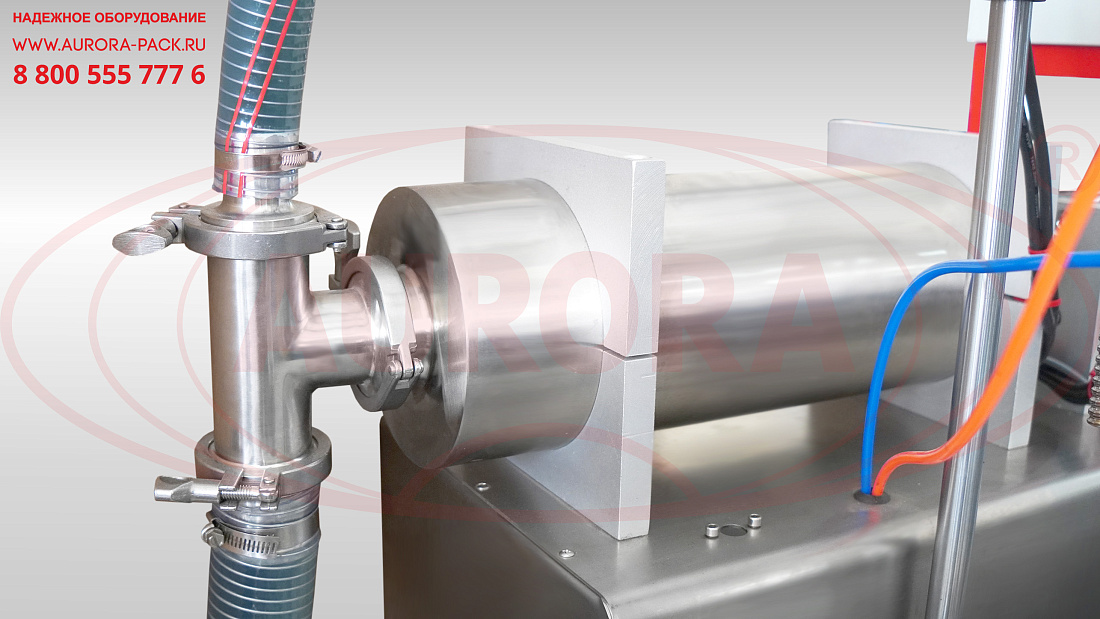

  • Трехходовой кран;
  • Упор для тары;
  • Датчик наличия тары;
  • Подставка для тары;
  • Регулируемая опора;
  • Сопло;

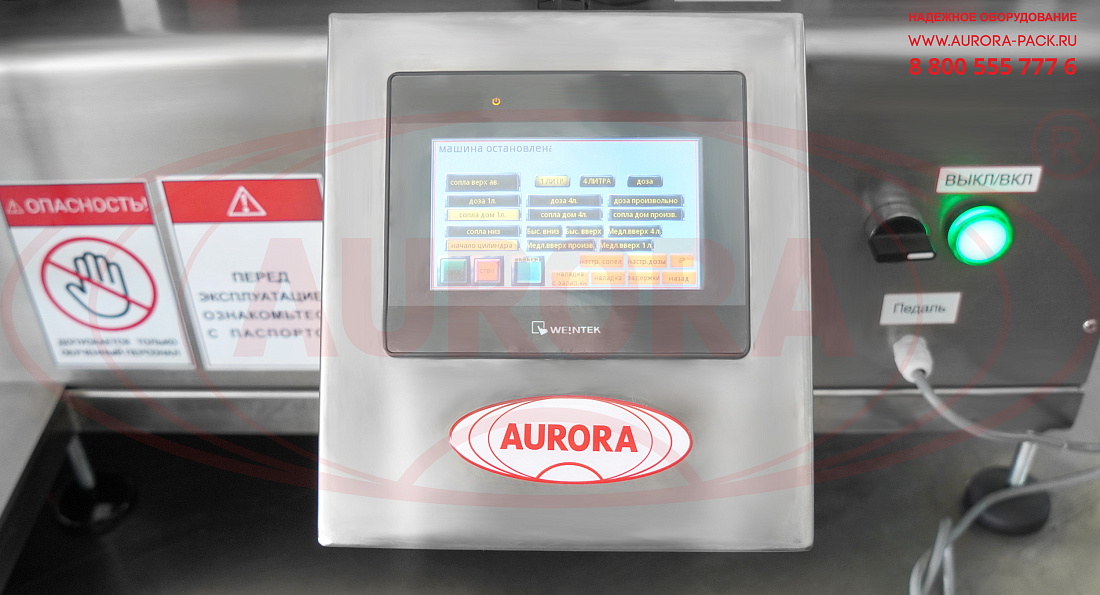

  • Панель управления;
  • Педаль;
  • Тумблер переключения режимов (ручной, автоматический);
  • Сетевой индикатор (Вкл/Выкл);

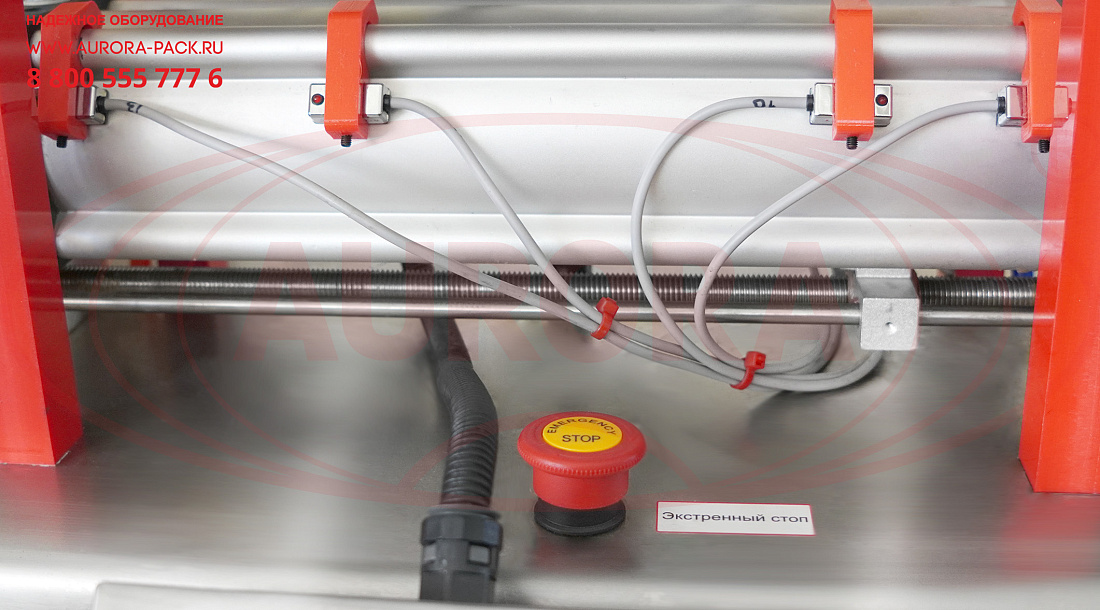

  • Геркон пусковой;
  • Регулятор скорости дозирования;
  • Регулятор скорости всасывания;
  • Шкаф с электрокомпонентами;
  • Геркон регулировки дозы (ход поршня).

Преимущества

  • Высокая точность розлива;
  • Система подъема/опускания сопла;
  • Функция забора продукта;
  • Сенсорная панель управления;
  • Эргономичная настольная конструкция.

Универсальность

Оборудование может применяться для розлива продуктов с различной консистенцией как в небольшую, так и в крупногабаритную тару.

Удобство работы

Машина оснащена подвинутым интерфейсом управления с вынесенной панелью управления. Возможности системы позволяют выстраивать оптимальный цикл розлива. При отключении питании машины текущие настройки сохраняются.

Варианты исполнения

Опционально данный дозатор комплектуется устройством перемешивания и рубашкой подогрева продукта.

Безопасность

Оборудование соответствует всем требованиям, предъявляемым к безопасности промышленных установок. Дозатор изготовлен из высококачественных материалов и с применением надежных комплектующих.
Отрасль:
  • Химия
Тип дозатора:Поршневой
Тип продукта:Масло моторное
Объём дозирования, мл:1000-5000
Погрешность дозирования:±5%
Номинальное давление воздуха, МПа:0,8-1,0
Напряжение, В/Гц:220/50
Мощность, кВт:1
Габариты, мм, до:1250×950×1200
Масса, кг:90

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.

Полуавтомат для розлива машинного масла в тару объемом 1-5 л. МД-500М1 (дозирование в тару 4 л.)
Полуавтомат для розлива машинного масла в тару объемом 1-5 л. МД-500М1 (дозирование в тару 1 л.)
