Полуавтомат розлива с пневматическим датчиком уровня продукта МД-500Д1

Описание
Характеристики
Видео
Документация

Назначение и область применения

Машина проста в использовании, что в свою очередь не отражается на точности дозирования. Полуавтомат в базовой комплектации включает такие дополнительные возможности, как более упрощенный и удобный процесс настройки для регулировки объема дозирования, мойки и технического обслуживания дозатора.

Полуавтомат полностью пневматический, оснащен датчиком наличия продукта FESTO модели DSBC-32-400-T-PA-100E.

Пневматический полуавтомат розлива МД-500Д1 предназначен для дозированной подачи жидких, пастообразных, густых, пенящихся и легковоспламеняющихся продуктов во флаконы. Изделие может применяться на пищевых, косметических, фармацевтических и химических производствах. Все детали дозатора, контактирующие с раствором, выполнены из нержавеющей стали.

Принцип работы

Продукт из емкости поступает в цилиндр в момент открытия входного клапана, который после заполнения цилиндра закрывается. После наполнения цилиндра открывается выпускной клапан и поршень поднимается, выдавливая продукт, происходит процесс дозирования.

Полуавтомат работает в двух режимах: автоматическом или ручном. При ручном режиме управление производится с помощью педали.

Основные элементы

  1. Корпус

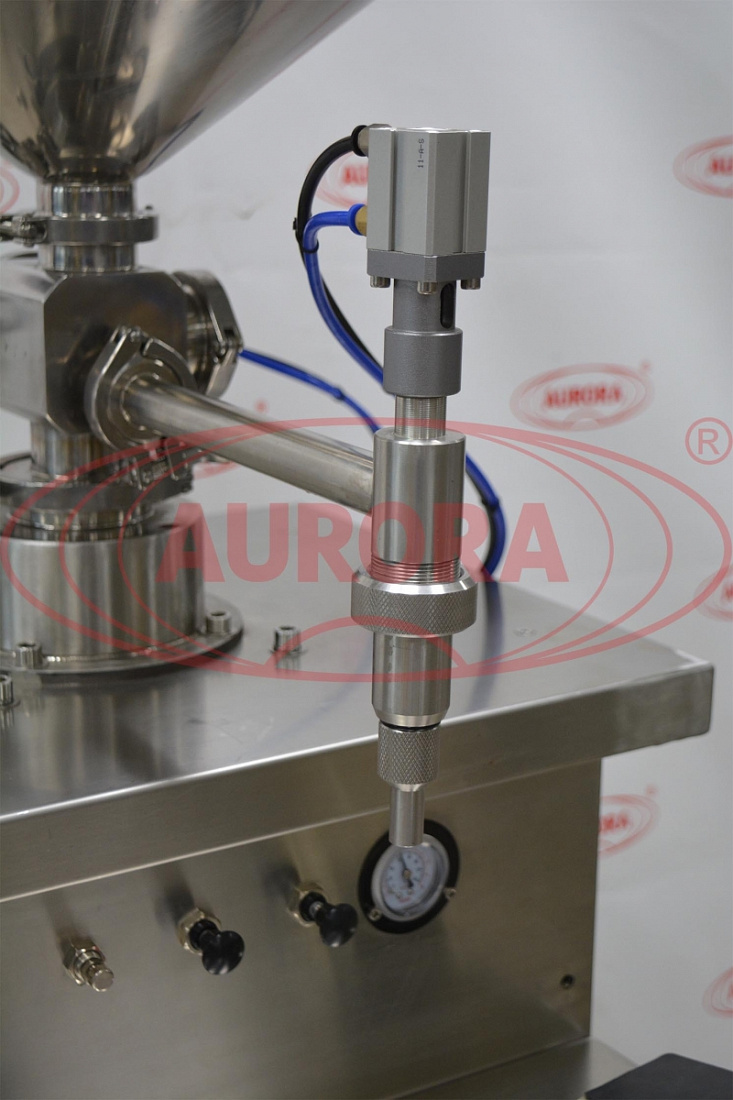

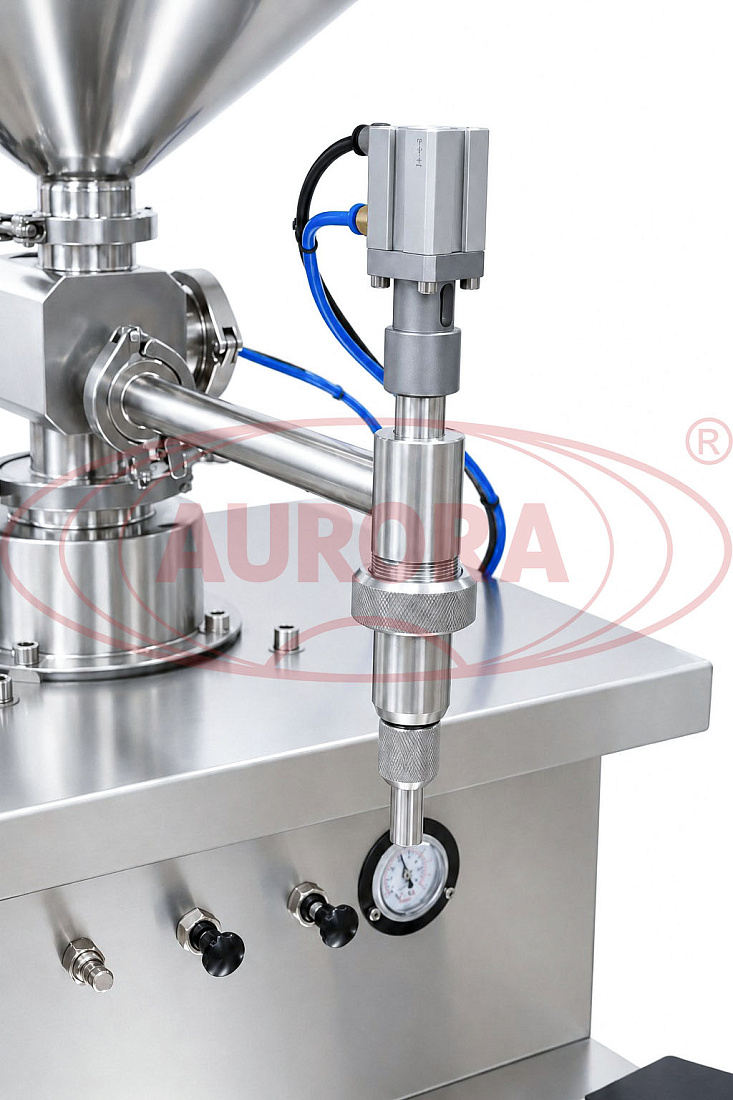

  2. Система дозирования
  3. Емкость для продукта
  4. Панель управления
  5. Педаль
  6. Стол

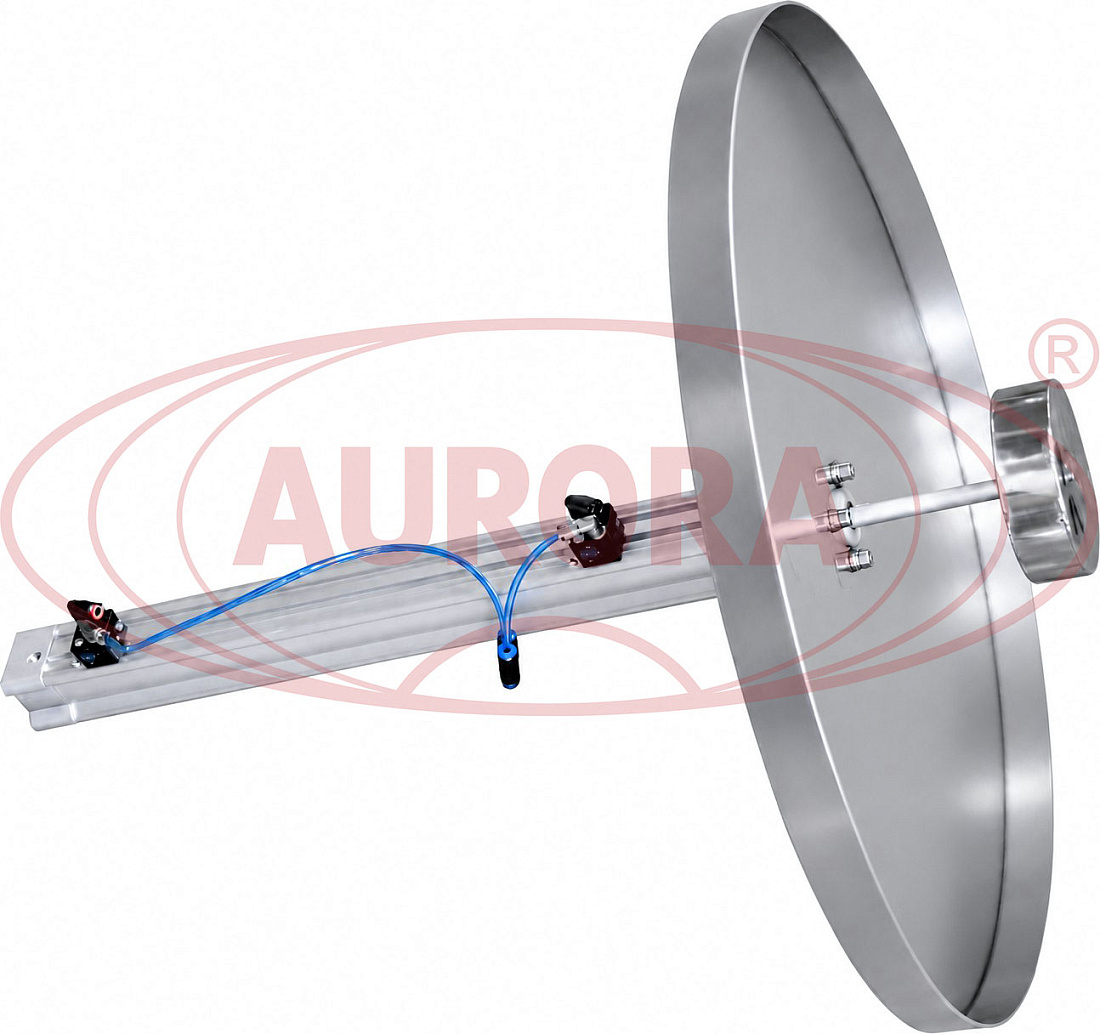

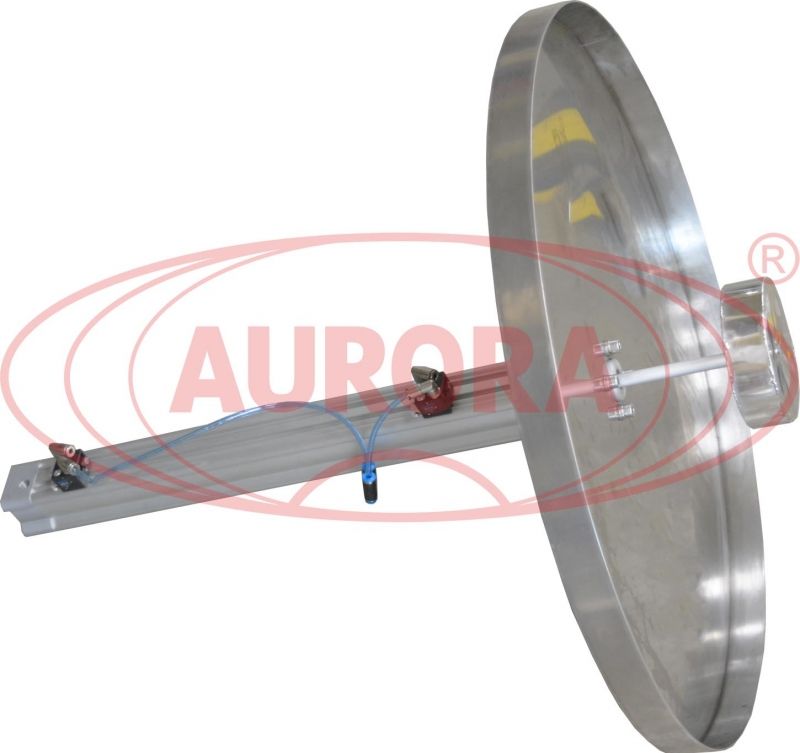

  7. Пневматический датчик наличия продукта
  8. Регулятор дозы

Преимущества

  1. Изготовлен во взрывозащищенном исполнении, может работать с  легковоспламеняющимися жидкостями
  2. Подходит для мелкосерийного и среднесерийного производств
  3. Устройство оснащено системой удаления "последней капли"
  4. Для обслуживания полуавтомата не требуются специальные технические знания и наличие инструмента, так как сборка/разборка системы дозирования занимает менее 5 минут

Безопасность

Давление воздуха, применяемое в дозаторе, находится под контролем, что соответствует требованиям безопасности.

Варианты исполнения

Данный дозатор может подвергаться модификации:

- исполнение с рубашкой подогрева и мешалкой

- возможность горячего розлива.



В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.

Тип: полуавтомат
Тип дозатора: Полуавтоматические поршневые дозаторы
Диапазон розлива: 500-2500 мл
Вес: 50 кг
Рабочее давление: 0,6 - 0,8 МПа
Отрасль:
  • Фармацевтика
  • Пищевое производство
  • Ветеринария
  • Химия
Тип продукта:
  • Агрессивная жидкость
  • Пенящийся продукт
  • Жидкий
Высота: 2400 мм
Длина: 570 мм
Ширина: 660 мм
Количество дозирующих сопел: 1 шт

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.

Принцип работы пневматического дозатора МД-500Д1

На видео показан принцип работы пневматического полуавтомата розлива МД-500Д1

Дозирование жидкого мыла на МД-500Д1

На видео показано дозирование жидкого мыла с помощью пневматического полуавтомата розлива МД-500Д1. А также принцип работы дозатора и установленного на нем датчика уровня продукта
