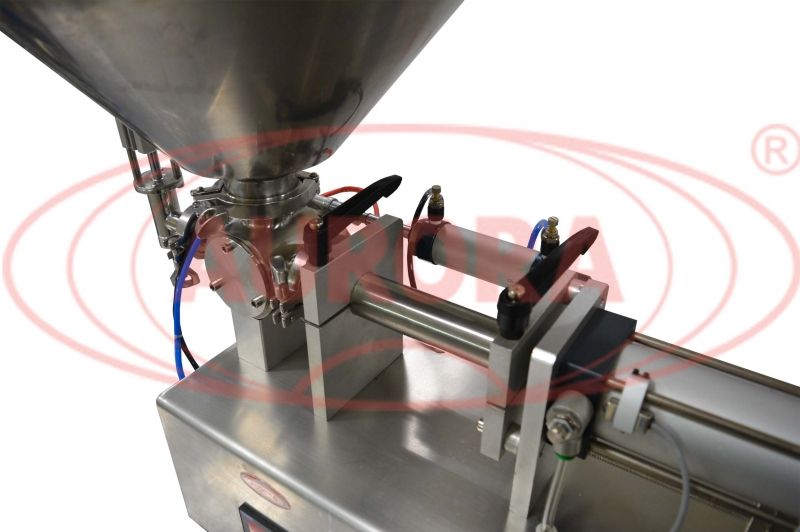

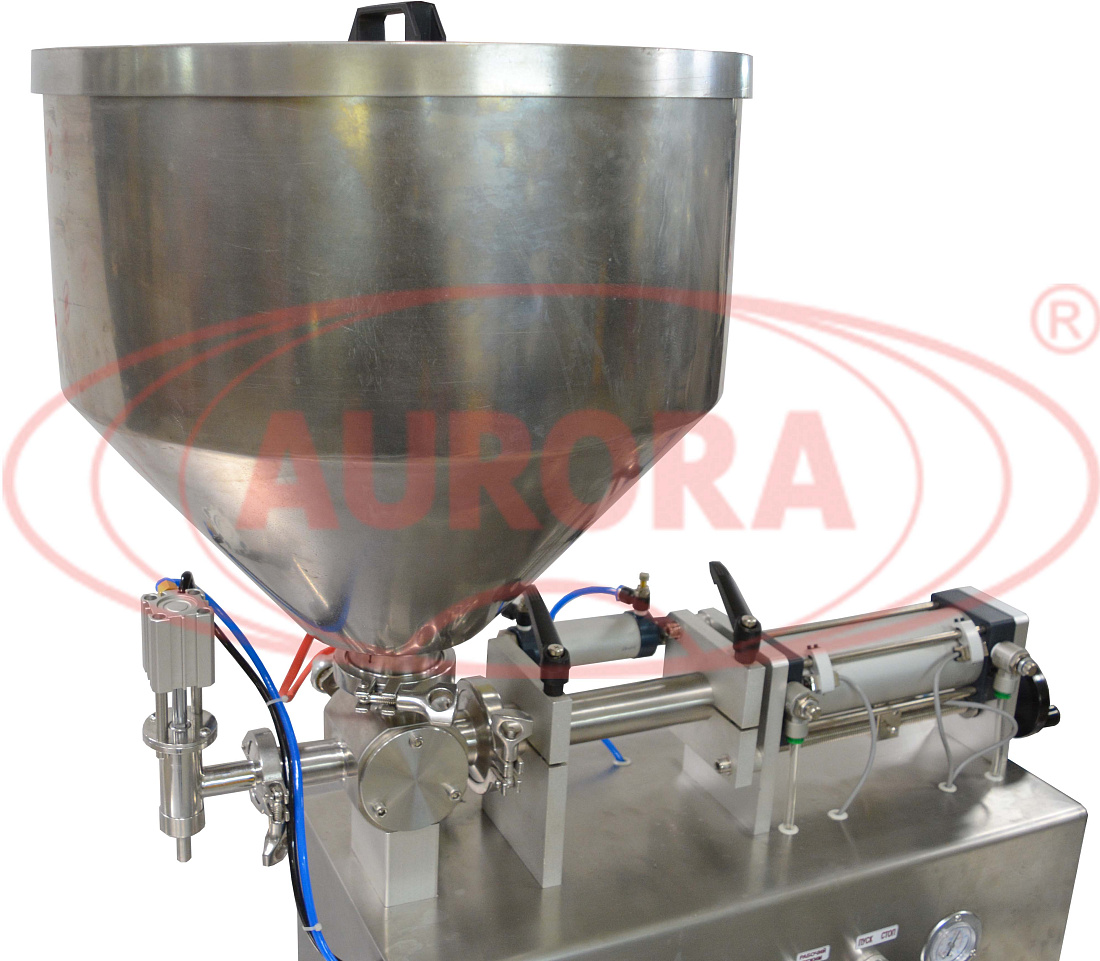

Поршневой дозатор МД-500М1 с рубашкой подогрева

Описание
Характеристики
Видео
Документация

Назначение и область применения

Поршневой дозатор МД-500М1 с рубашкой подогрева используется для фасовки (розлива) и дозированной подачи предварительно разогретых жидких, пастообразных и вязких продуктов. Сам продукт может быть пищевого, косметического или фармацевтического назначения, также возможна фасовка не агрессивных химических веществ. Дозатор может применяться на различных типах производств. Приемный бункер полуавтомата оснащен электрической рубашкой подогрева. Оборудование отвечает всем стандартам GMP, а также соответствует нормативным требованиям, предъявляемым для пищевых и косметических производств. Приемный бункер дозатора может быть выполнен из стали AISI 304 или AISI 316L, согласно типу продукта и технического задания.

Принцип работы

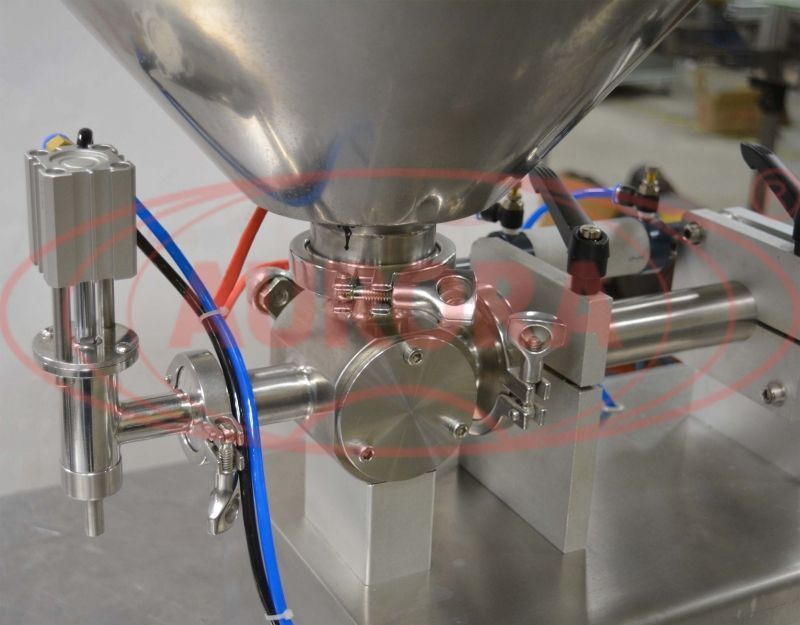

Продукт из бункера поступает в цилиндр для продукта в момент открытия вертикального хода клапана, после заполнения цилиндра, клапан закрывается.

При наполнении цилиндра для продукта поршень пневмоцилиндра перемещается вправо, далее поршень создает обратное давление, перемещаясь влево (перемещая поршень цилиндра для продукта влево), открывается горизонтальный ход клапана, открывается передний однонаправленный клапан, происходит дозирование.

Подогрев (рубашка подогрева) включается сразу после включения сетевого питания (при необходимости ее можно отключить). Для поддержания заданной температуры в рубашке подогрева установлен датчик температуры.

Опционально также возможна установка перемешивающего устройства и датчика уровня продукта в приемной емкости.

Если температура окружающей среды превышает заданную, то подогрев не включится.

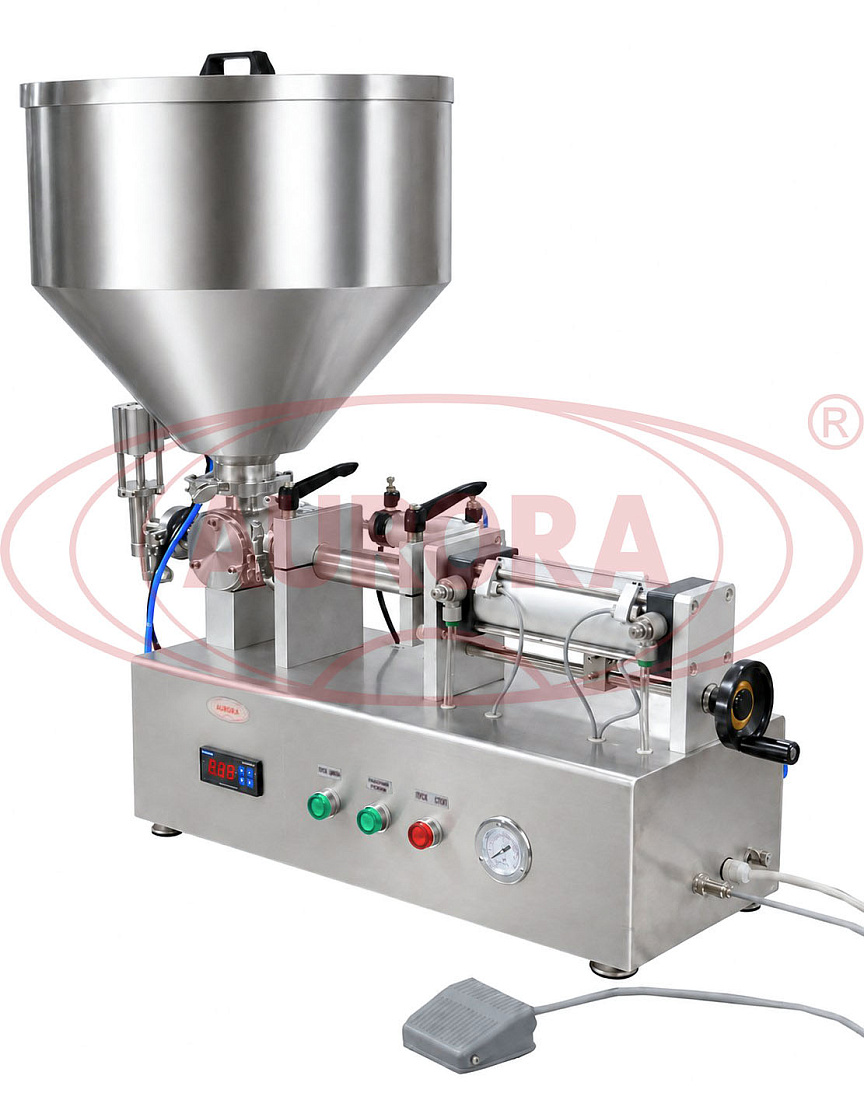

Основные элементы

  1. Корпус.
  2. Бункер с рубашкой подогрева.
  3. Панель управления рубашкой подогрева.
  4. Дозирующее сопло.
  5. Педаль.
  6. Маховик — регулятор дозы.
  7. Манометр.
  8. Кнопки: Вкл/Выкл; переключение режимов (автоматический или ручной — педаль); сброс.
  9. Регуляторы скорости всасывания и дозирования.

Преимущества

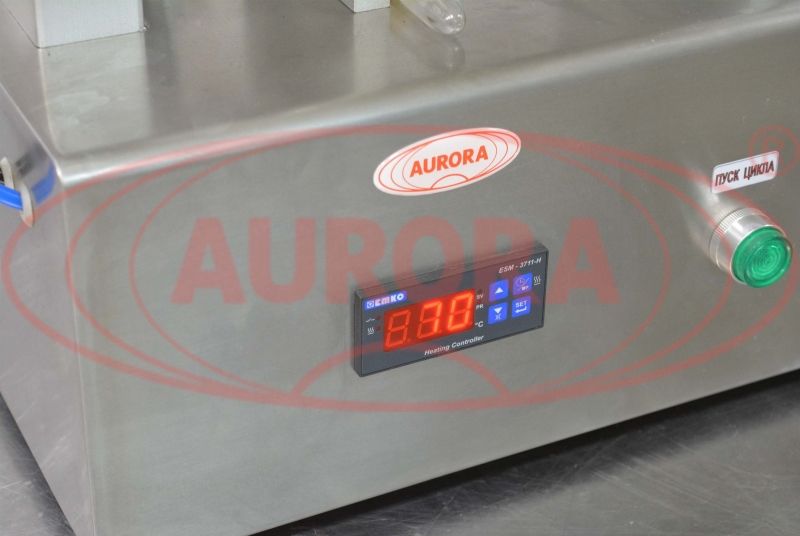

  1. Температура нагрева задается, контролируется и автоматически поддерживается с помощью электронного терморегулятора.
  2. Низкий уровень шума.
  3. Быстрое регулирование объема дозы.
  4. Легкая установка и эксплуатация.

Варианты исполнения

Мы имеем положительный опыт в изготовлении и наладке дозирующего оборудования. Данная установка может подвергаться модификации:

- возможность дозирования продукта с вкраплениями (согласуется и просчитывается индивидуально)

- исполнение с нижней подачей продукта, то есть без бункера

- возможность добавления перемешивающего устройства

- возможность установки датчика уровня продукта

- возможность подсоединения дозатора к укупорочному устройству

- варианты исполнения данного дозатора с двумя или четырьмя соплами

- варианты вертикального исполнения дозатора, в том числе с рубашкой подогрева.



В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.

Тип: полуавтомат
Производительность: до 1000 шт/ч
Тип дозатора: Полуавтоматические поршневые дозаторы
Диапазон розлива: 10-100 мл
Точность дозирования: +/- 5 %
Мощность: 1 кВт
Вес: 25 кг
Напряжение: 220
Рабочее давление: 0,4-0,6 МПа
Отрасль:
  • Фармацевтика
  • Пищевое производство
  • Ветеринария
  • Химия
Тип продукта:
  • Жидкий
  • Вязкий
Высота: 750 мм
Объем емкости: 30 л
Длина: 900 мм
Ширина: 500 мм

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.

Полуавтомат розлива МД-500М1 с рубашкой подогрева

На видео показан розлив с помощью полуавтоматического дозатора МД-500М1. Главная особенность дозатора - электрическая рубашка подогрева с возможностью регулировки температуры. Максимальная поддерживаемая температура - 100 °C.
