Полуавтоматическая линия розлива и этикетировки жидких БАДов «Мастер»
Вопросы по оборудованию
Остались вопросы? напишите нам
Широкоуниверсальная линия разработана с учетом всех особенностей упаковки жидких продуктов в цилиндрические емкости объемом 50/150/250/500 мл. Линия состоит из двух функциональных участков — дозирования и этикетирования, которые объединены транспортерной системой. В данной модели все процессы выполняются автоматически, вручную лишь производится укупорка тары крышками.
Узел розлива представлен двухсопельным перистальтическим насосом, каждый из которых регулируется отдельно. Высокоточный аппликатор AURO-500 ровно наносит круговые этикетки на тару, после чего лейблы разглаживаются обкатчиком. Для выгрузки готовой продукции предусмотрен вместительный накопительный стол.
Назначение и область применения
Линия предназначена для группового дозирования продукта в тару и этикетировки самоклеящимися лейблами. Оборудование широко применяется для розлива клеточных соков, витаминных концентратов, экстрактов, масляно-эфирных комплексов и других биодобавок, а также растительных масел и других пищевых продуктов. Также установка может использоваться в фармацевтической, ветеринарной и косметической промышленности.
Принцип работы

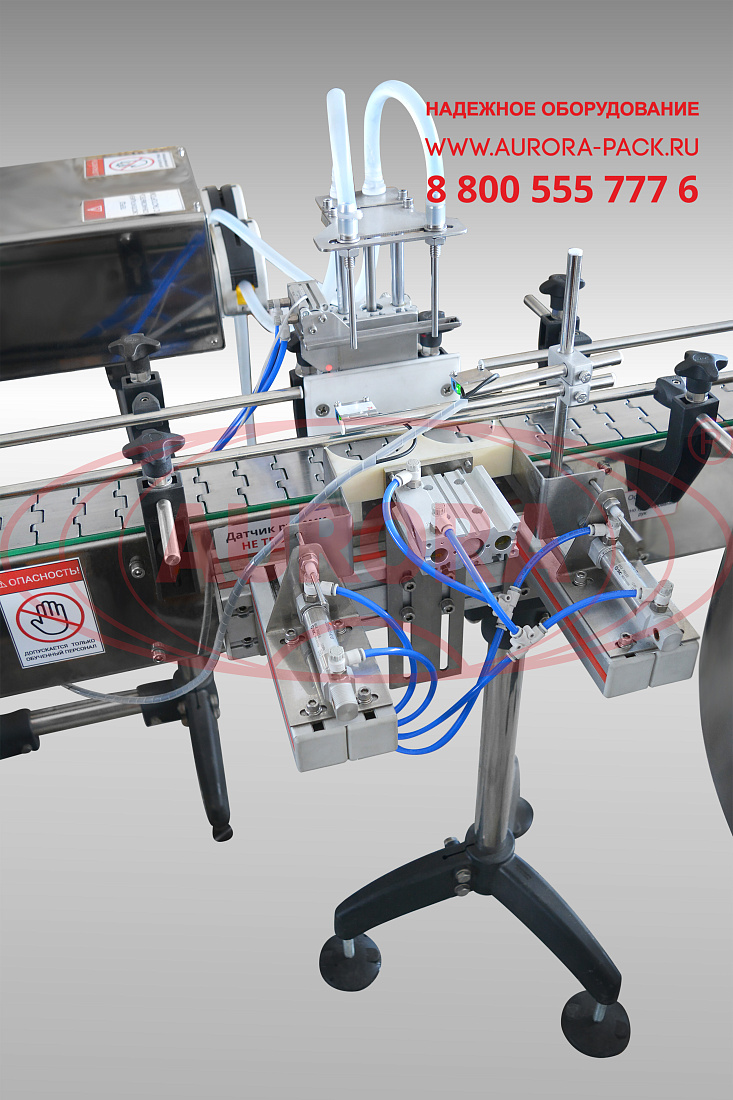

Тара с накопительного стола подачи переходит на транспортер, который перемещает ее в зону розлива. На входе в данный участок установлен датчик, который отсчитывает первые два флакона. Емкости фиксируются отсекателями, после чего сопла опускаются в тару, и производится наполнение емкостей заданным объемом продукта. По окончанию процесса розлива срабатывает выходной отсекатель, и емкости отправляются далее по конвейеру. В процессе перемещения оператор вручную устанавливает и закручивает крышки. В зоне аппликации одна этикетка отделяется от подложки и наносится на поверхность флакона. В зоне работы обкатчика полотно этикетки равномерно распределяется по поверхности тары. Готовая продукция перемещается на стол выдачи.
Основные элементы
- Перистальтический дозатор МДП-200Л;
- Автоматический этикетировщик АЭ-5;
- Стол подачи ТДМ-600 Плюс;
- Стол выдачи ТДМ-600 Плюс;
- Транспортер линейный серии ТЛ.
Преимущества
- Высокоточный розлив продукции сразу в две тары;
- Индивидуальная регулировка дозы на каждом насосе;
- Функция «Угол всасывания», позволяющая избегать проливания последних капель;
- Возможность нанесения круговых и секторных этикеток;
- Простота настройки, эксплуатации и обслуживания.
Универсальность
Элементы дозатора и этикетировщика легко регулируются, что позволяет подстраивать их в соответствии с габаритными размерами флаконов. В качестве тары могут использоваться пластиковые и стеклянные бутылки, банки и другие емкости.
Удобство работы
Линия оснащена удобной панелью оператора с интуитивно-понятным пользовательским интерфейсом. Настройка параметров осуществляется посредством сенсорного экрана с цветным меню. Выбранные режимы работы сохраняются в памяти системы.
Варианты исполнения
Данная линия изготавливается в модификациях: с ручным укупором на подвесе, системой ориентирования крышек, встроенным датировщиком и с другими дополнительными установками.
Безопасность
Линия изготавливается из нержавеющей стали AISI304, а элементы дозатора, контактирующие с продуктом — из стали марки AISI316, что обеспечивает отсутствие риска возникновения коррозии и загрязнения продукта при розливе.
Отрасль: |
|
Производительность (на флаконах 150мл), шт/час, до: | 800 |
Дозировка, мл: | 50/150/250/500 |
Количество дозирующих насосов, шт.: | 2 |
Модель перистальтической головки: | KZ-25 |
Модель трубки: | 36# |
Погрешность дозирования, %: | ±5* |
Тип этикетки: | Самоклеящаяся круговая |
Диапазон высоты этикетки, мм, до: | 84 |
Тип аппликатора: | AURO-500 |
Тип транспортера: | Пластинчатый нержавеющий |
Ширина транспортерной ленты, мм: | 82,5 |
Высота транспортера, мм: | 900±50 |
Габариты (этикетировщика), мм, не более: | 1800×1150×1150 |
Габариты (дозатора), мм, не более: | 2250х1050х1570 |
Габариты (стола ТДМ), мм, не более: | 1050×1050×1050 |
Напряжение, В/Гц: | 220/50 |
Потребляемая мощность, кВт, до: | 2 |
Масса, кг, не более: | 400 |
Давление сжатого воздуха, МПа: | 0,6-1,0 |
В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
