Полуавтоматический дозатор для фасовки в картуши (пластиковые тубы) с функцией впрыска азота и ориентатором крышек МД-500Д6

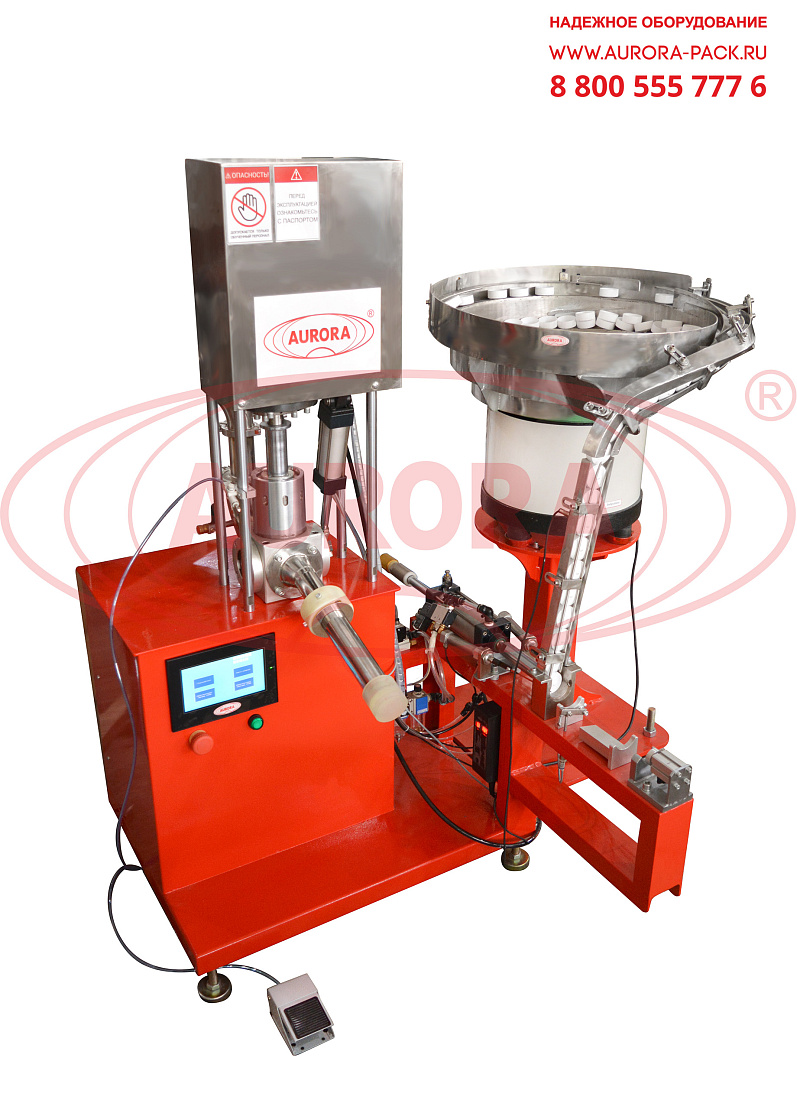

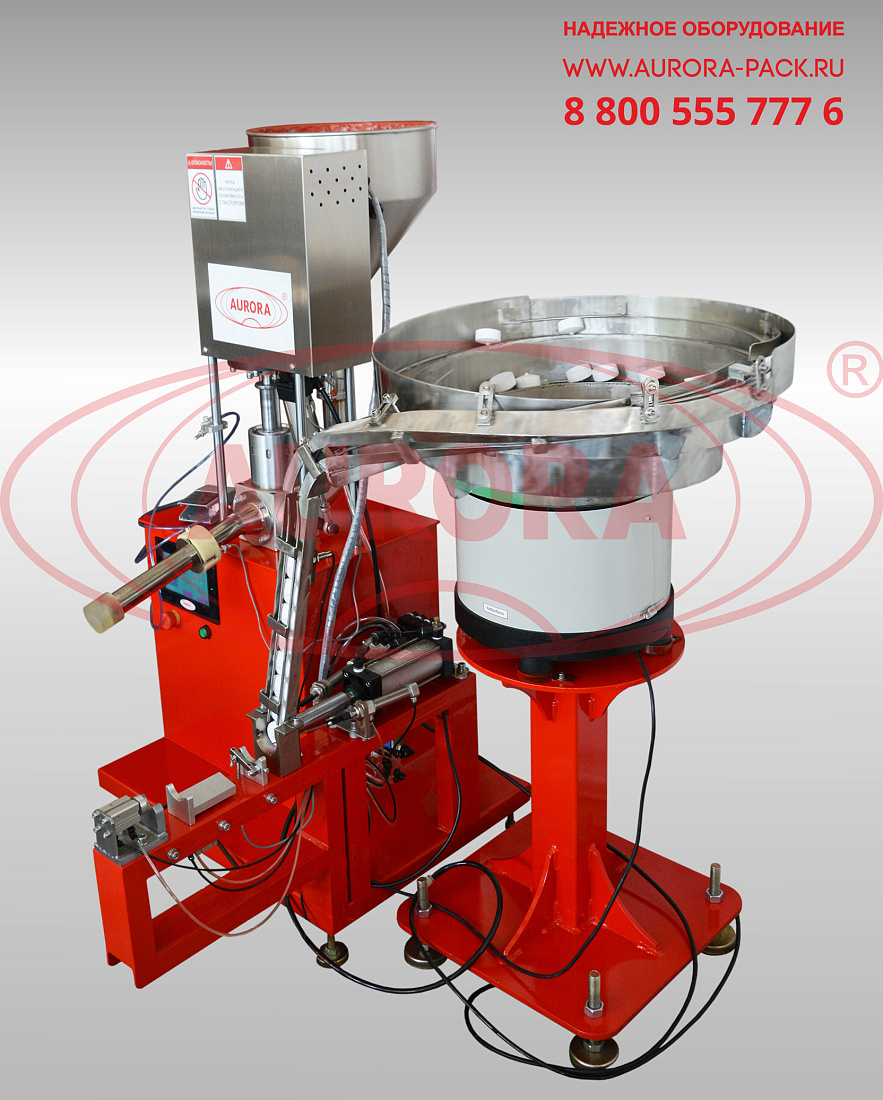

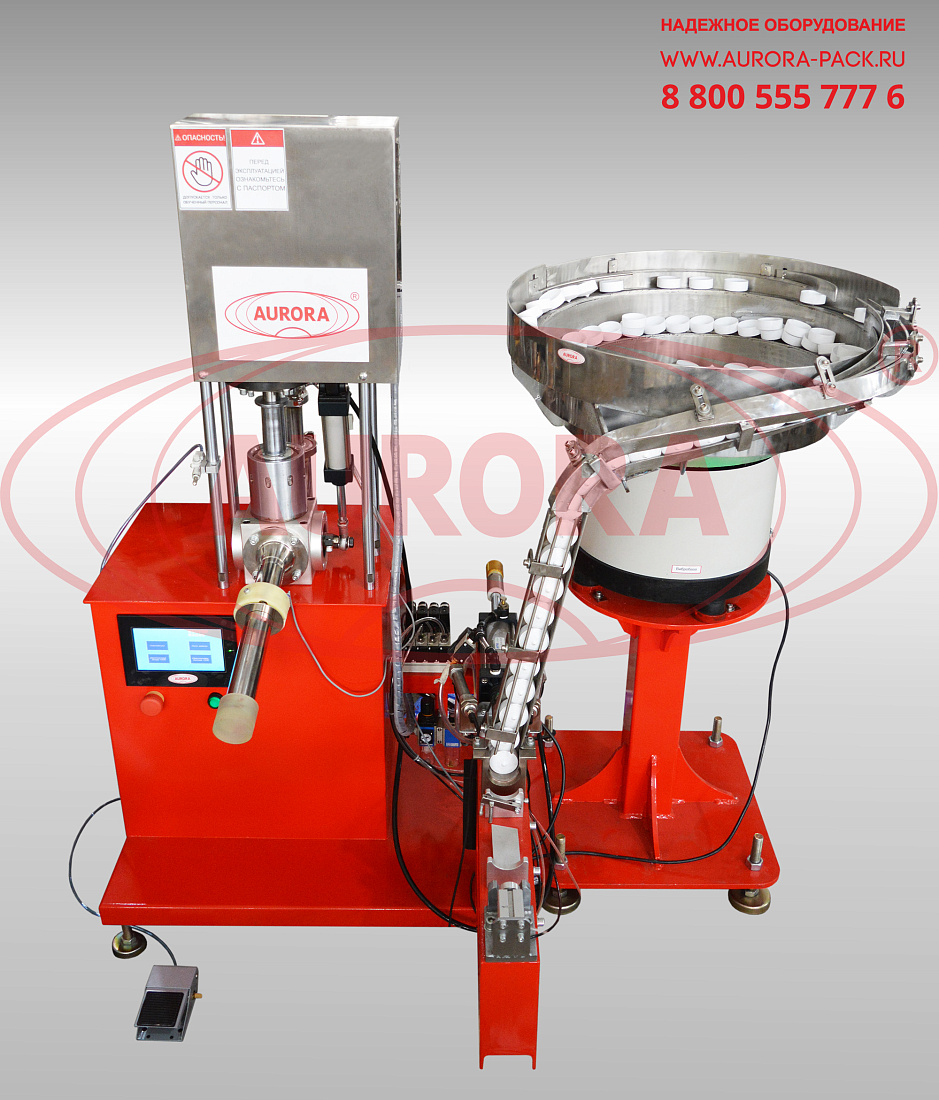

Широкофункциональный фасовочно-укупорочный мини-комплекс разработан с учетом специфики дозирования густых продуктов в пластиковые тубы-картуши и тубусы. Машина представляет собой компактную установку настольного типа, которая включает дозатор, автоматический виброориентатор, устройство забивки крышек и станцию впрыска азота.

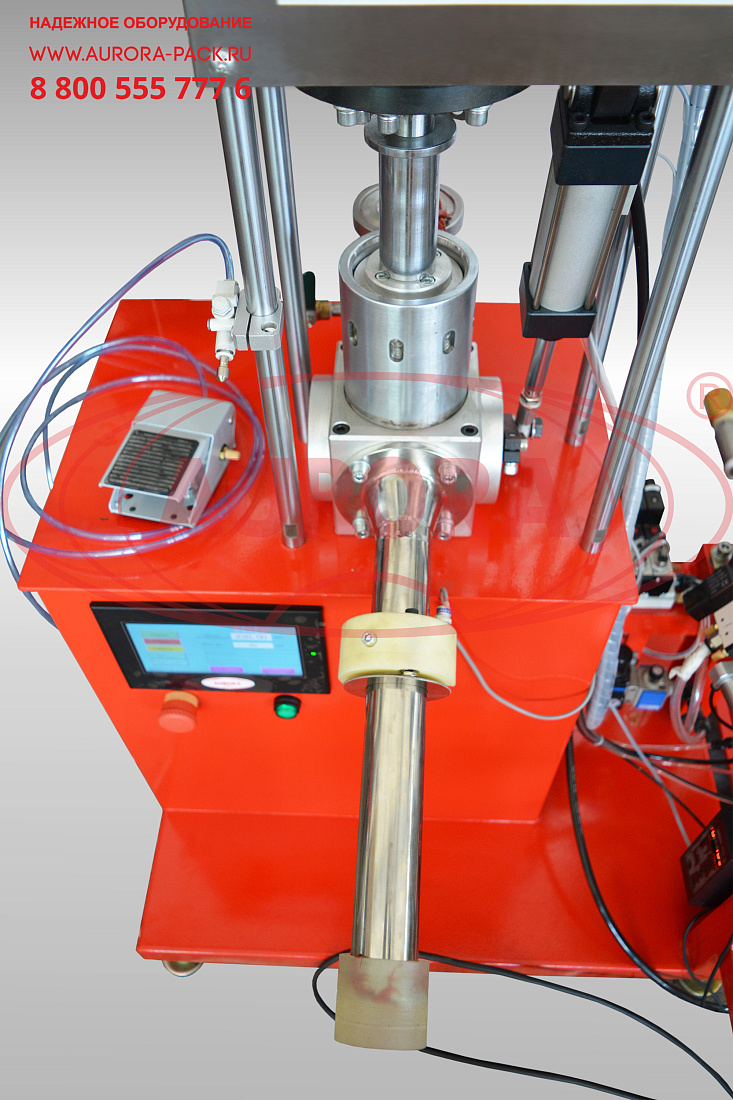

Поршневой дозатор выполнен на шаговом электродвигателе, что обеспечивает стабильно мощное поршневое давление. Благодаря этому машина демонстрирует эффективную и точную фасовку масс различной густоты и вязкости. Диапазон дозирования варьируется в пределах 200-300 мл. Объем дозы легко регулируется перемещением хода поршня.

Назначение и область применения

Дозирующий полуавтомат предназначен для фасовки густого продукта в картуши (строительные тубы) и укупорки крышками. Установка применяется для фасовки смазочных материалов (литола, солидола), герметиков, клея, а также может использоваться для фасовки пищевых продуктов (соусов), косметических кремов.

Принцип работы

Перед дозированием оператор подносит картуш к форсунке для впрыска азота, нажимает педаль, и происходит подача азота. Далее оператор надевает картуш на дозирующее сопло и запускает дозатор. Поршень приводится в движение электроприводом, в результате чего открывается клапан, и продукт наполняет картуш. По окончанию процесса клапан закрывается, оператор снимает картуш, при этом поршневой цилиндр набирает объем следующей дозы продукта. Наполненный картуш оператор перемещает в специальное место установки на участке укупорки. Срабатывает датчик, и пневмоцилиндр выполняет забивку крышки

Основные элементы

• Педаль впрыска азота;
• Корпус;
• Шкаф с электрокомпонентами;
• Аварийная кнопка «Стоп»;
• Кнопка «Пуск»;
• Панель управления;
• Дозирующее сопло;
• Трёх ходовой пневматический кран;
• Сопло впрыска азота;
• Дозирующий цилиндр;

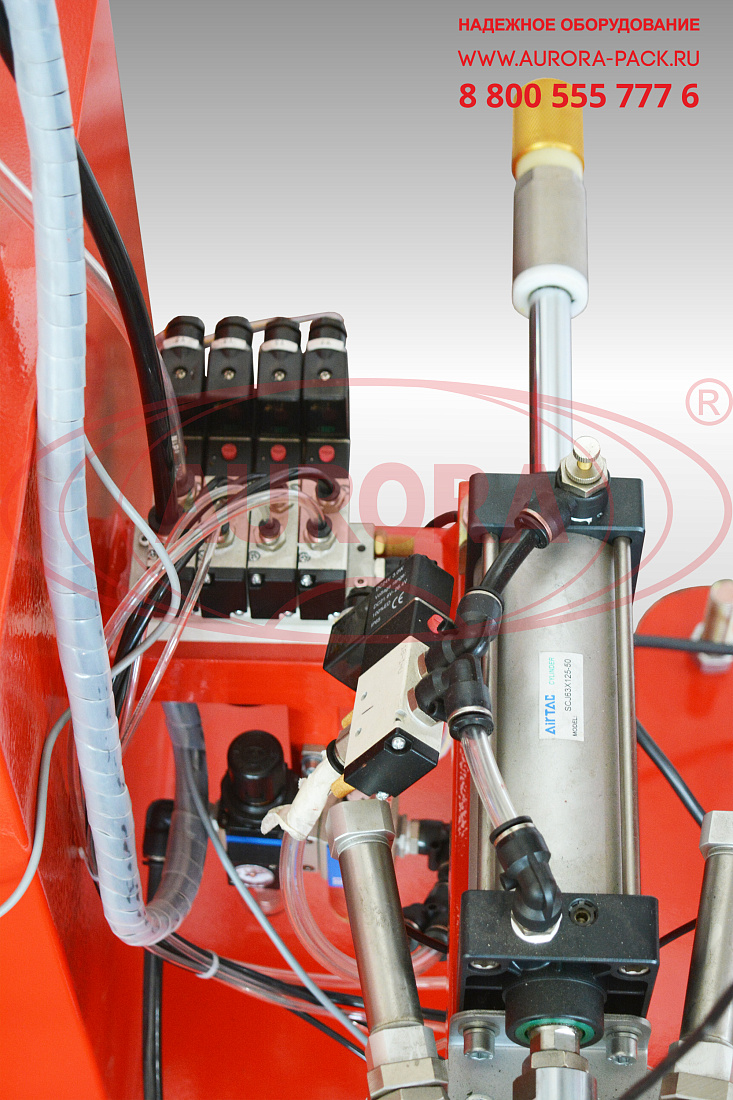

• Пневмоцилиндр трёх ходового крана;
• Шкаф с главным приводом дозации;

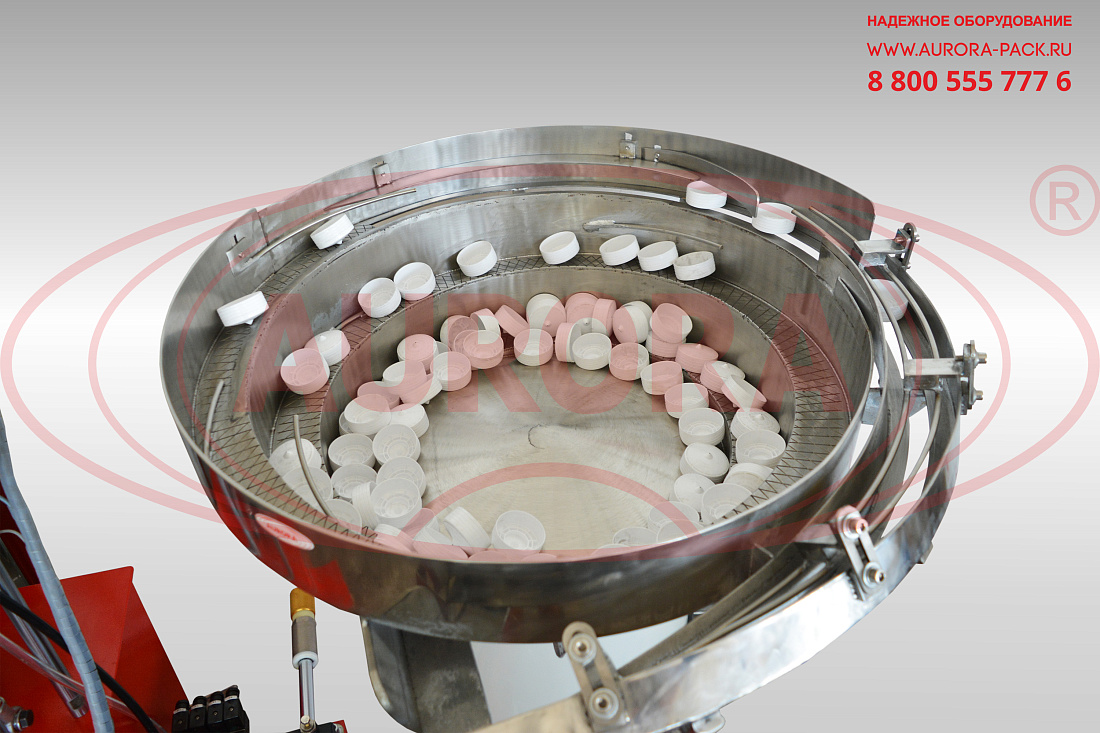

• Виброчаша;
• Вибробаза;
• Склиз;

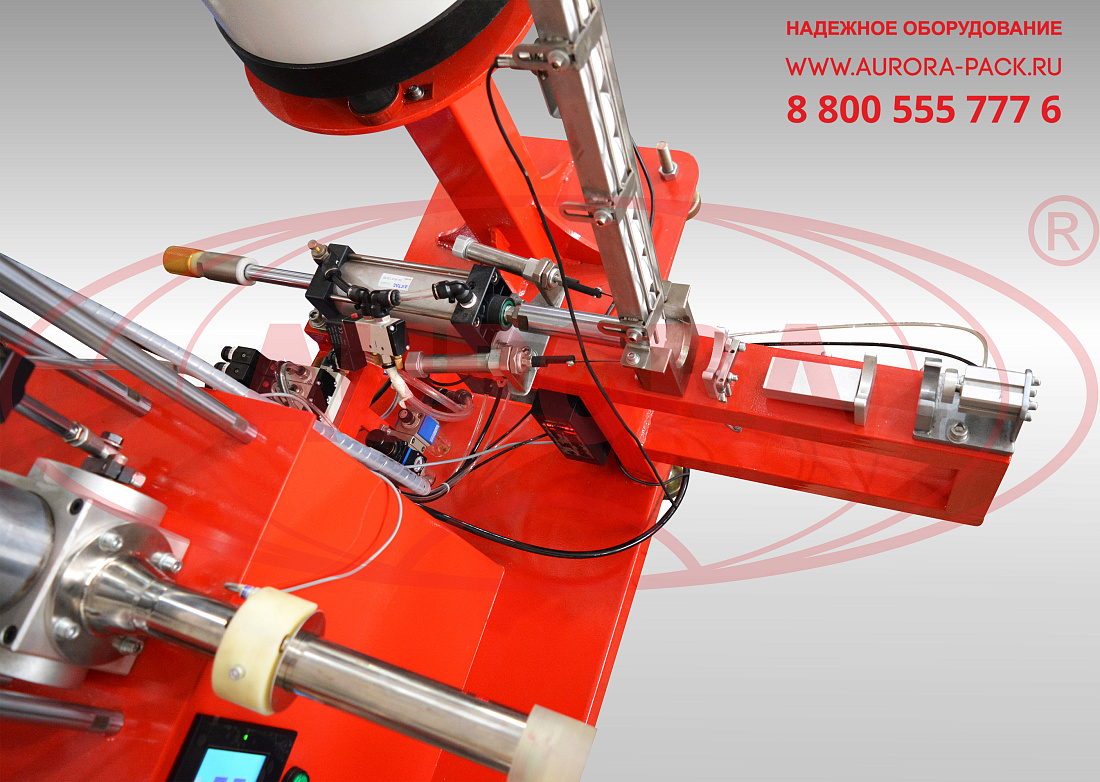

• Узел укупорки;
• Механизм включения дозации.

Преимущества

• Исполнение «3-в-1»: на единой станине компактно размещены дозатор, укупор и ориентатор крышек;
• Высокая точность дозирования густых и вязких продуктов;
• Быстрое удаление кислорода из картуша;
• Автоматическая ориентация крышек (пыжей);
• Система «нет картуша — нет забивки», реализуемая за счет встроенного датчика;
• Компактное настольное исполнение.

Удобство работы

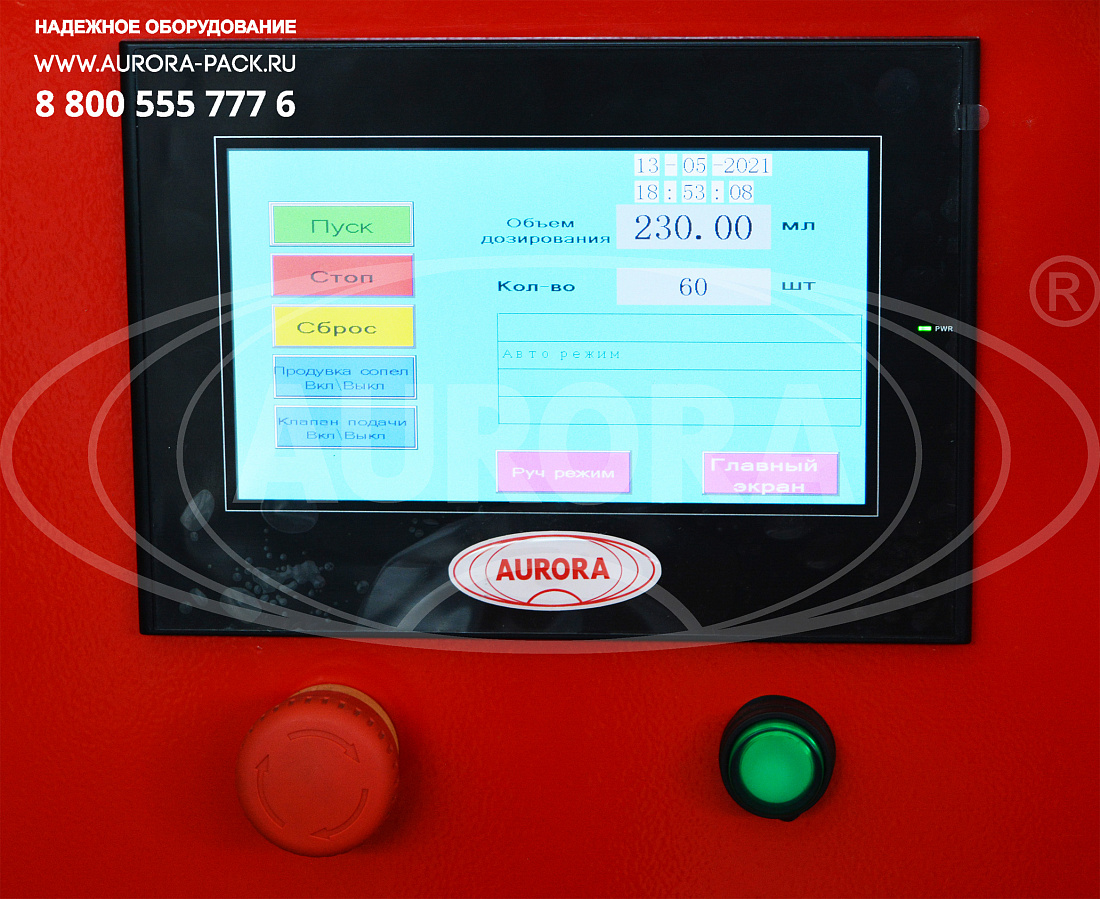

Дозатор оснащен панелью управления, с помощью которой можно задать детальные параметры работы каждого узла (скорость поднятия/опускания цилиндров, время фиксации тубуса, интервал подачи крышки и другие). Форсунка впрыска азота и дозирующее сопло расположены рядом, что позволяет быстро выполнять переход между операциями. Для запуска выпрыска азота предусмотрена ножная педаль, дозатор запускается нажатием на механизм включения дозации или кнопку на панели управления. Конструктивные особенности дозатора позволяют выполнять работу сидя, что существенно снимает нагрузку на оператора.

Варианты исполнения

Мы выпускаем данный дозатор в модификациях с насосом или прессом для подачи продукта. Опционально возможна комплектация аппликатором для нанесения этикеток. Для компаний с большим объемом выпускаемой продукции мы изготавливаем специальные высокопроизводительные моноблоки, которые позволяют наполнять продуктом и укупоривать до 30 картушей в минуту.

Безопасность

Конструкция дозатора отвечает требованиям ключевых стандартов промышленной безопасности. При работе с оборудованием требуется соблюдение инструкций во избежание риска травматизма. Все части, соприкасающиеся с продуктом, выполнены из нержавеющей стали марки AISI 304.
