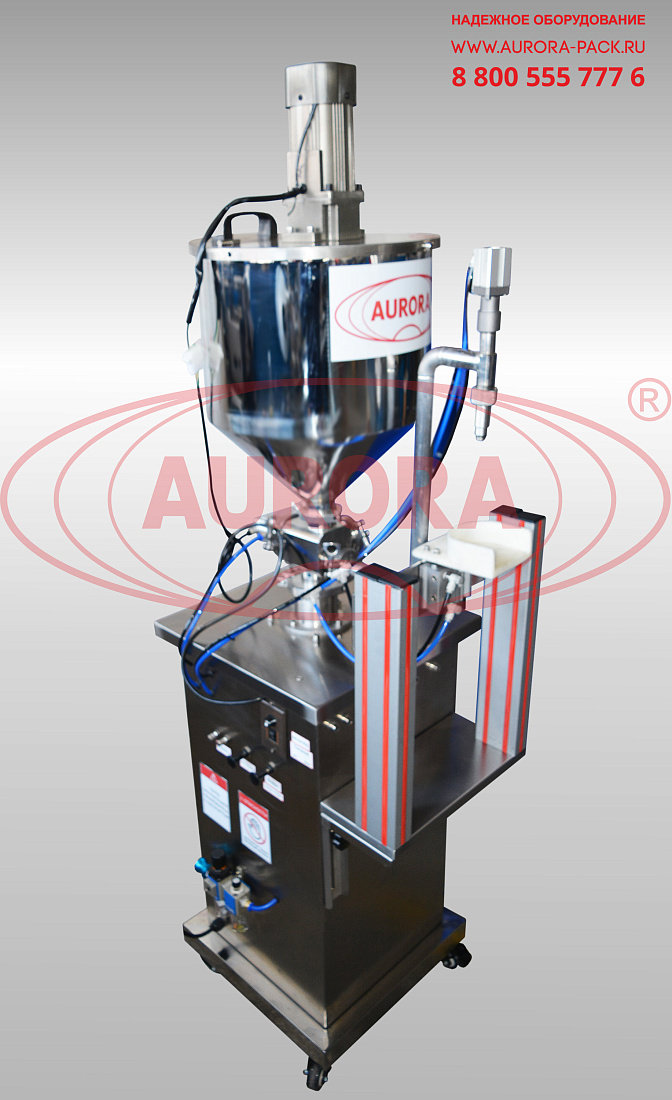

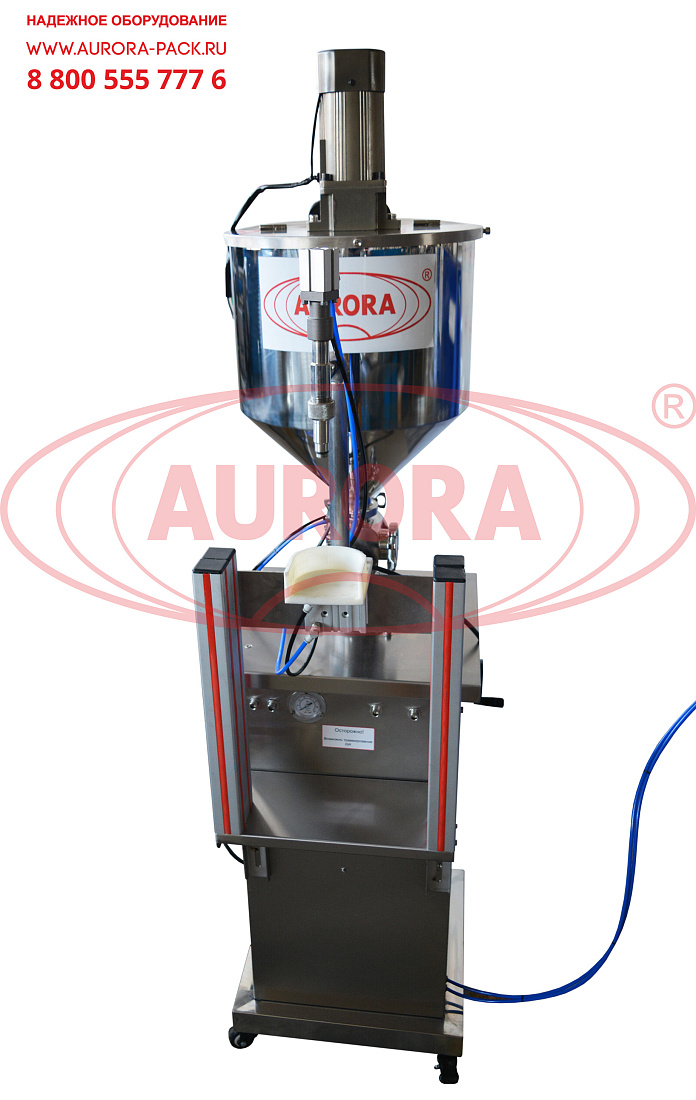

Полуавтоматический дозатор с подъемным столом для тары и устройством перемешивания МД-500Д1
Вопросы по оборудованию
Остались вопросы? напишите нам

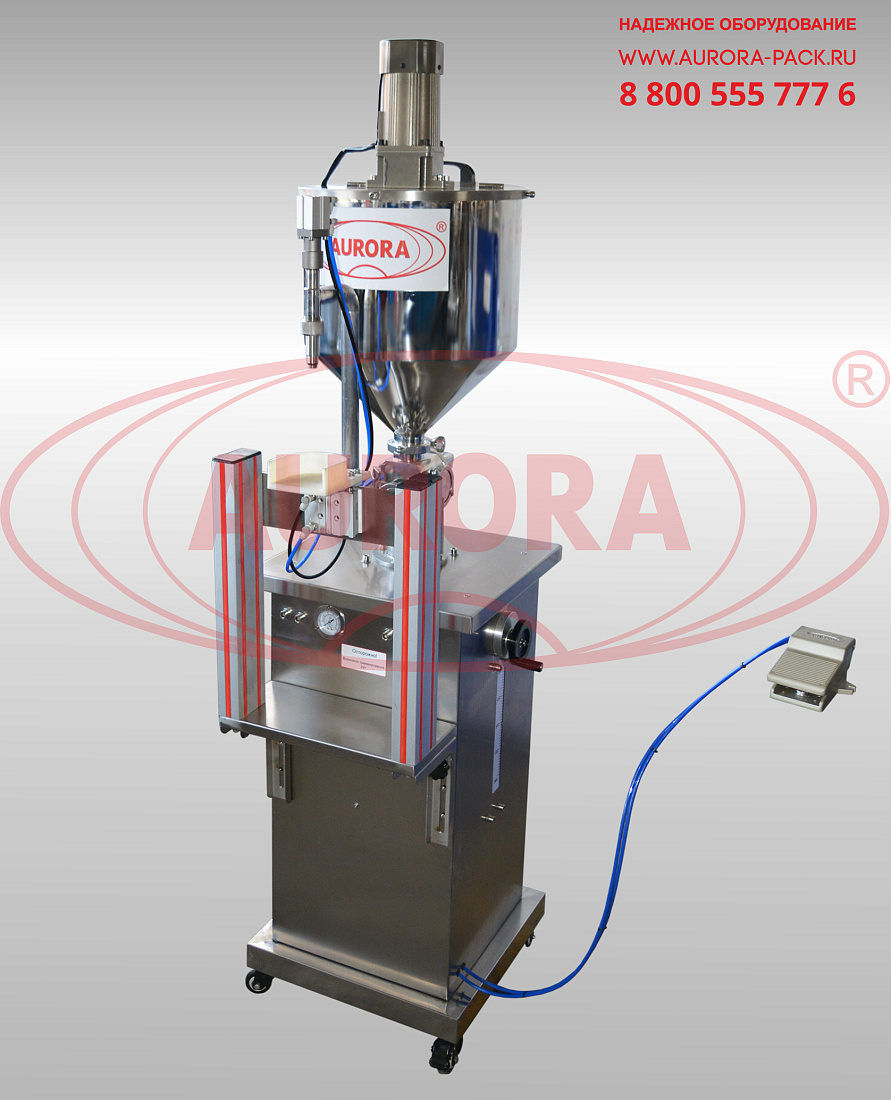

Напольный дозирующий полуавтомат с высокой точностью выполняет фасовку жидких и вязких продуктов в объеме 100-500 мл. Машина выполнена с приемной емкостью объемом 35 л, выполненной из нержавеющей стали. Для поддержания однородной консистенции фасуемой массы емкость дополнена устройством перемешивания.

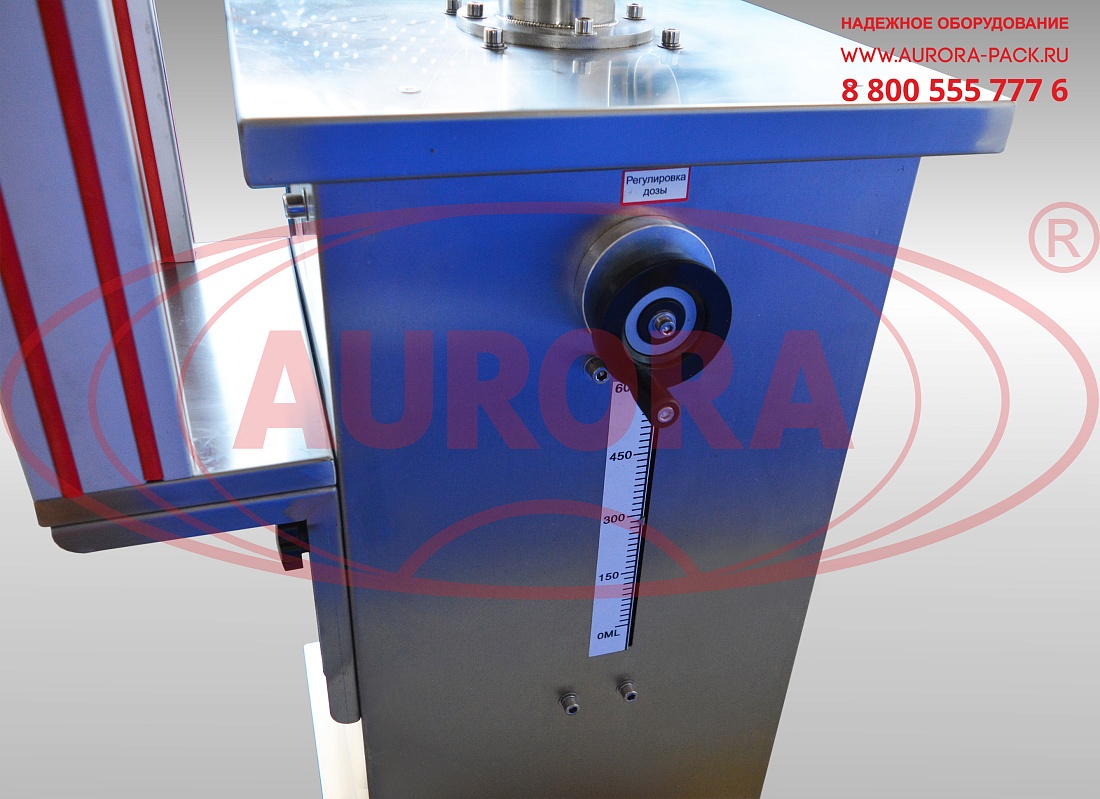

Дозатор оснащен подъемной платформой, которая автоматически перемещает тару после запуска и по окончанию процесса дозирования. Модель имеет простую систему настройки дозы и педаль для удобства запуска розлива. Скорость вращения мешалки регулируется в соответствии с вязкостью продукта.
Назначение и область применения
Полуавтоматический дозатор МД-500Д1 с мешалкой предназначен для дозированной подачи жидких и пастообразных продуктов в тару. Оборудование успешно применяется в пищевой отрасли для фасовки маринадов, молочных продуктов, напитков, соусов, сиропов, топпингов. Кроме того, машина используется для розлива моющих средств, косметических лосьонов, лечебных паст и других продуктов.
Принцип работы
Оператор выполняет запуск. Платформа с тарой поднимается вверх, достигая дозирующего сопла. Продукт из накопительной емкости поступает в цилиндр в момент открытия заднего клапана, который после заполнения этого цилиндра закрывается. При наполнении цилиндра поршень поднимается сначала вверх, после чего опускается вниз, создавая область давления и поднимая цилиндр вверх. Далее открывается передний однонаправленный клапан, и происходит дозирование. По окончанию процесса платформа возвращается в исходное положение, оператор снимает тару и устанавливает на ее место следующую. Цикл повторяется.
Основные элементы

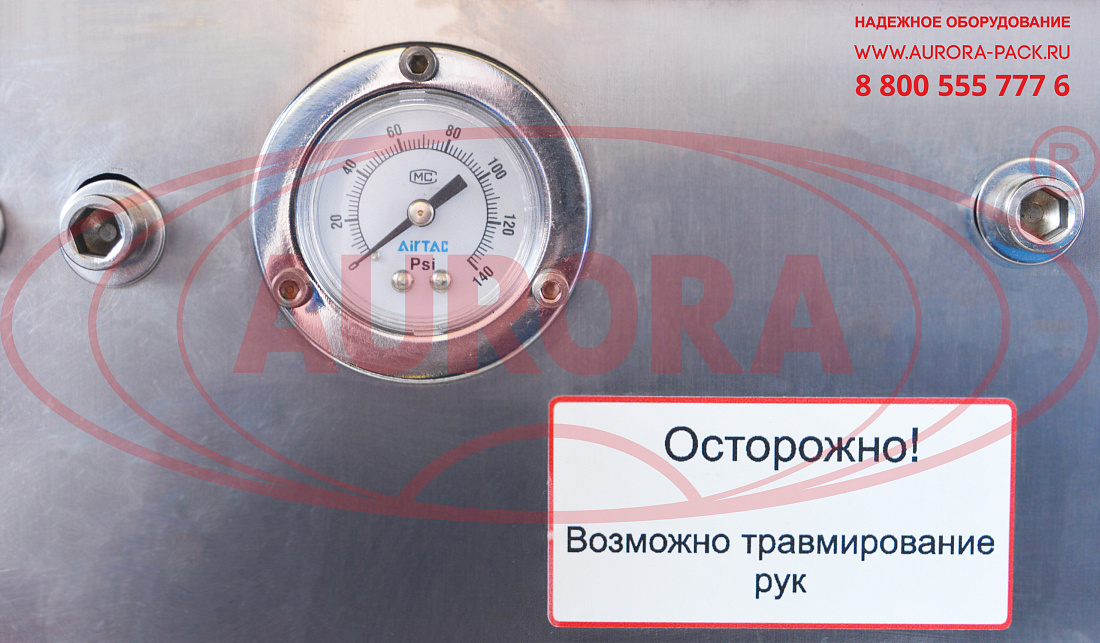

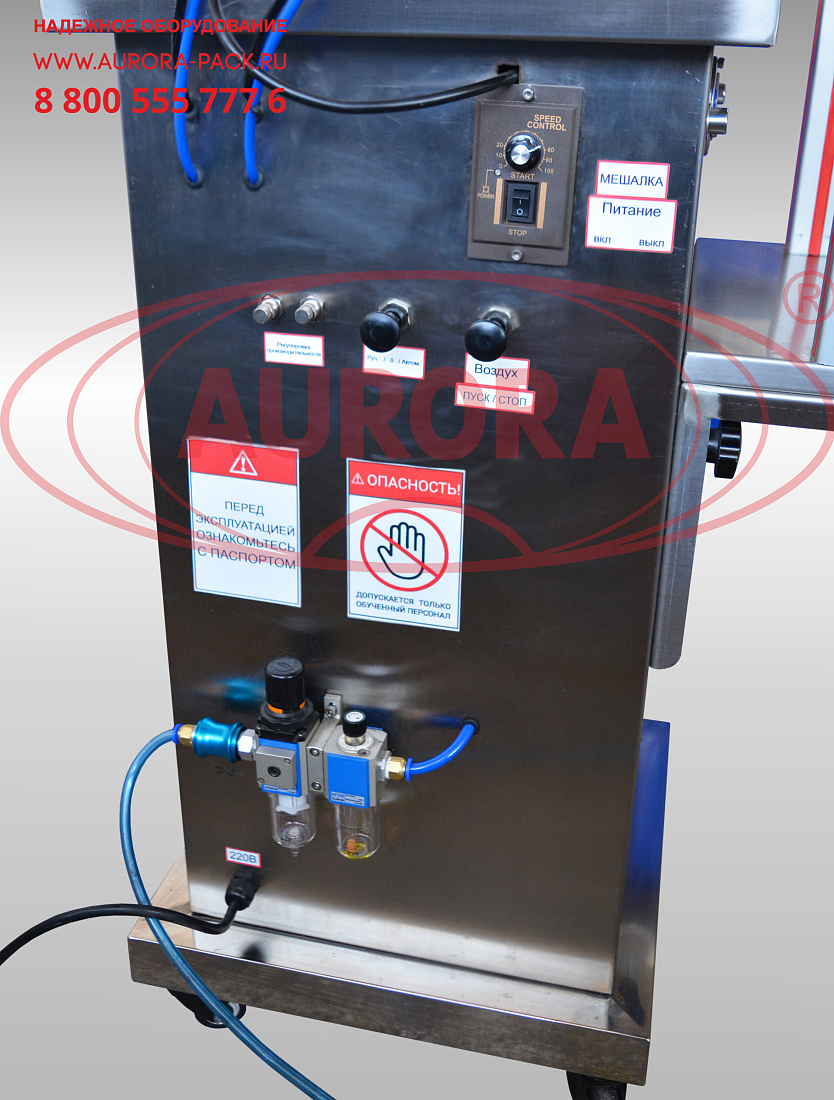

- Регулятор давления сжатого воздуха (Блок подготовки воздуха);
- Блок управления скорости мешалки;

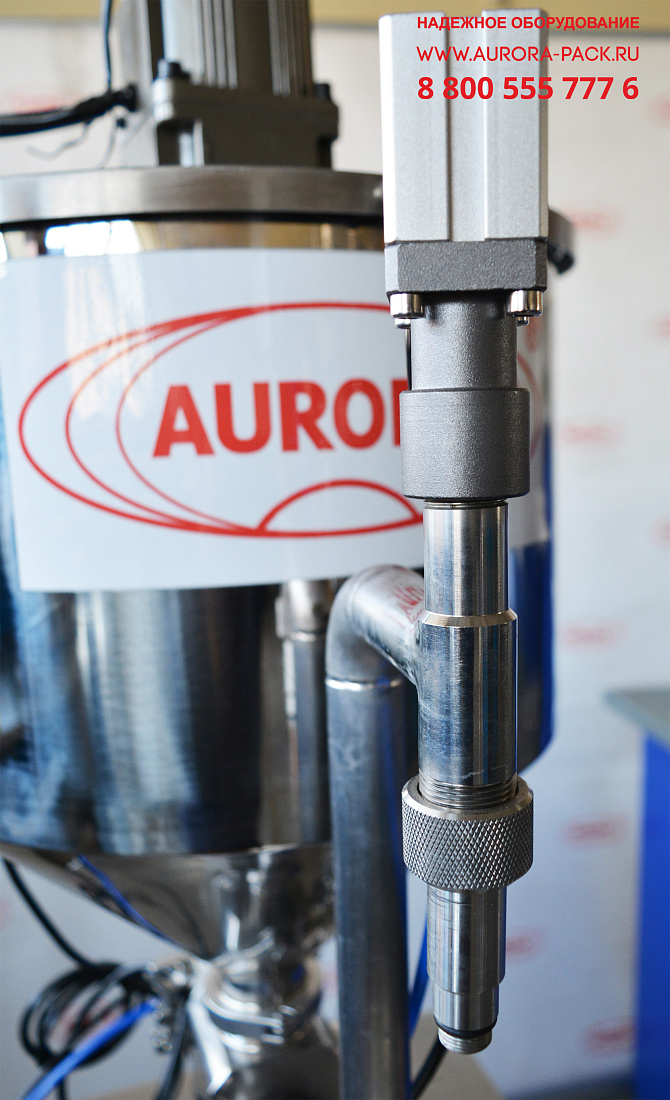

- Сопло с пневмоклапанном;
- Трехходовой клапан;

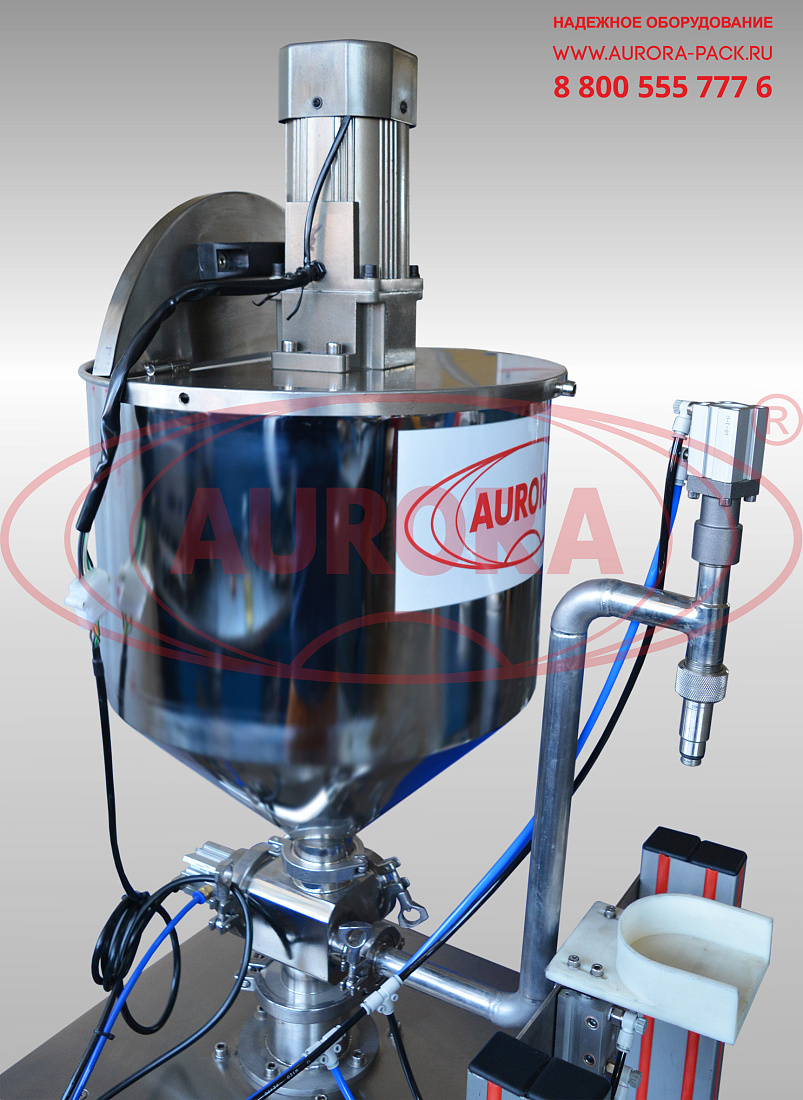

- Емкость;

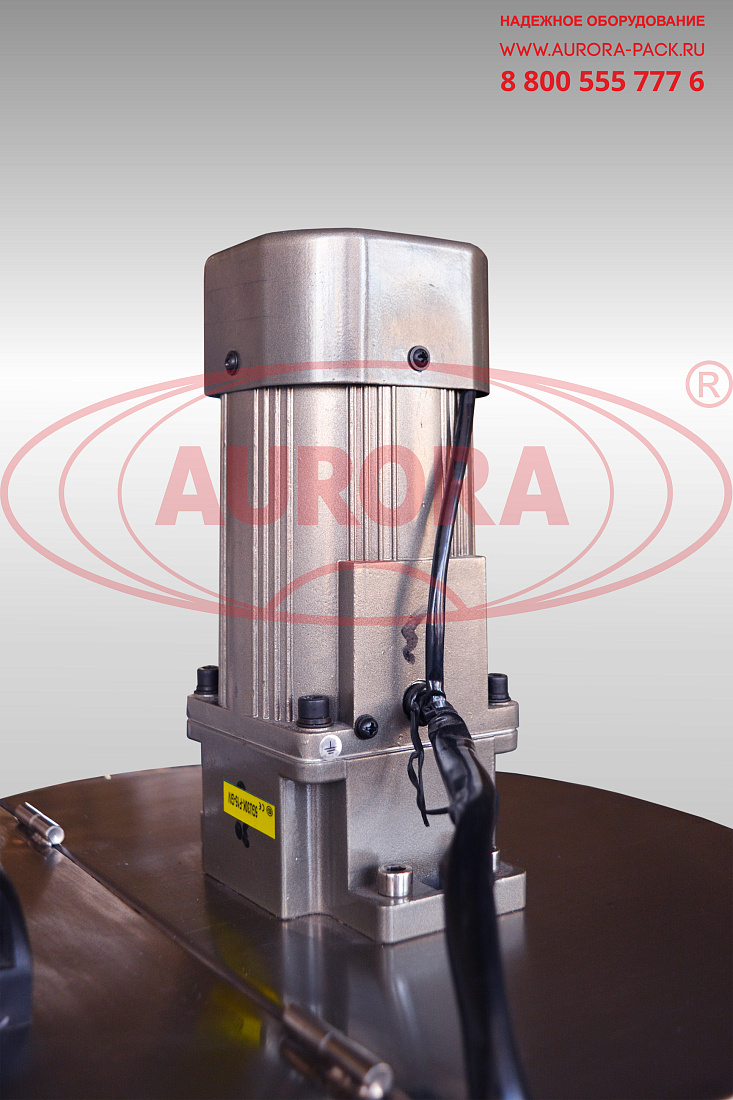

- Электродвигатель мешалки;
- Пневмоцилиндр сопла;
- Панель управления дозатора;
- Корпус с электро и пневмокомпонентами;

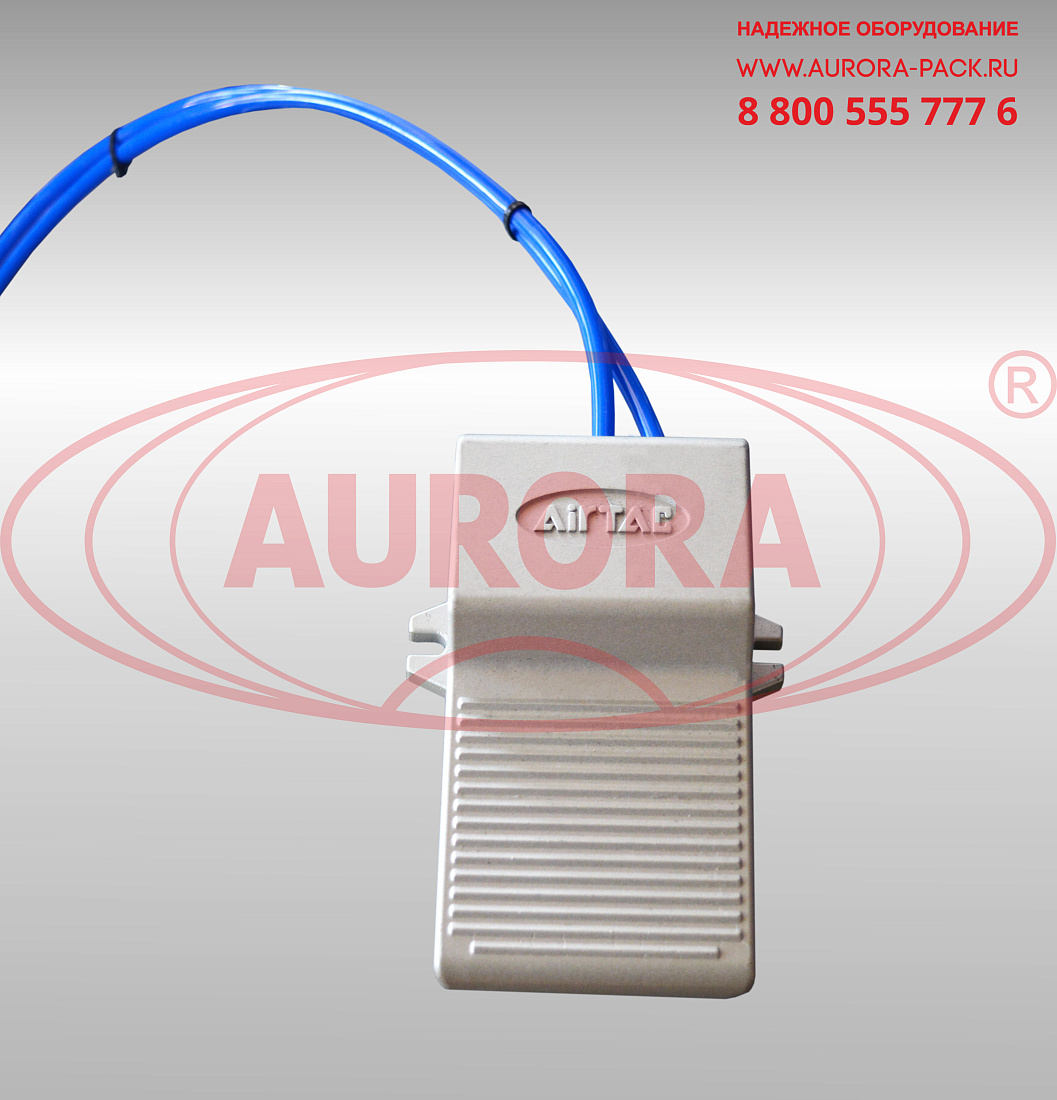

- Педаль;

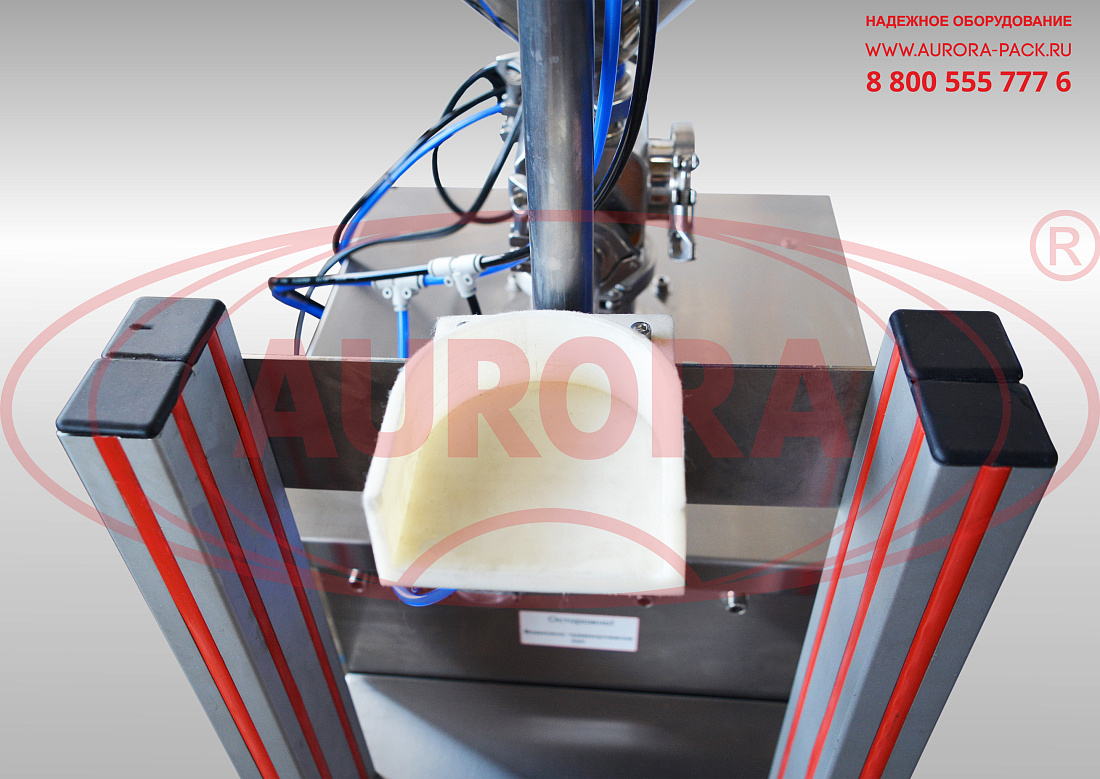

- Подставка под тару.
Преимущества
- Автоподнятие платформы с тарой до уровня сопла;

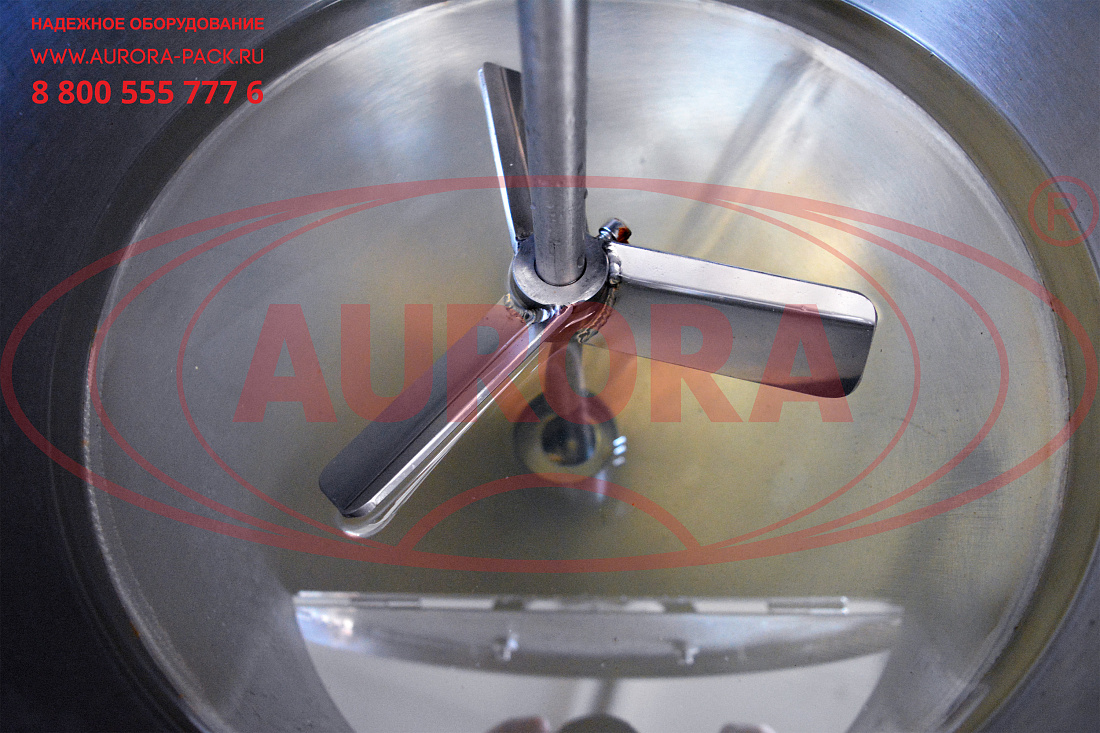

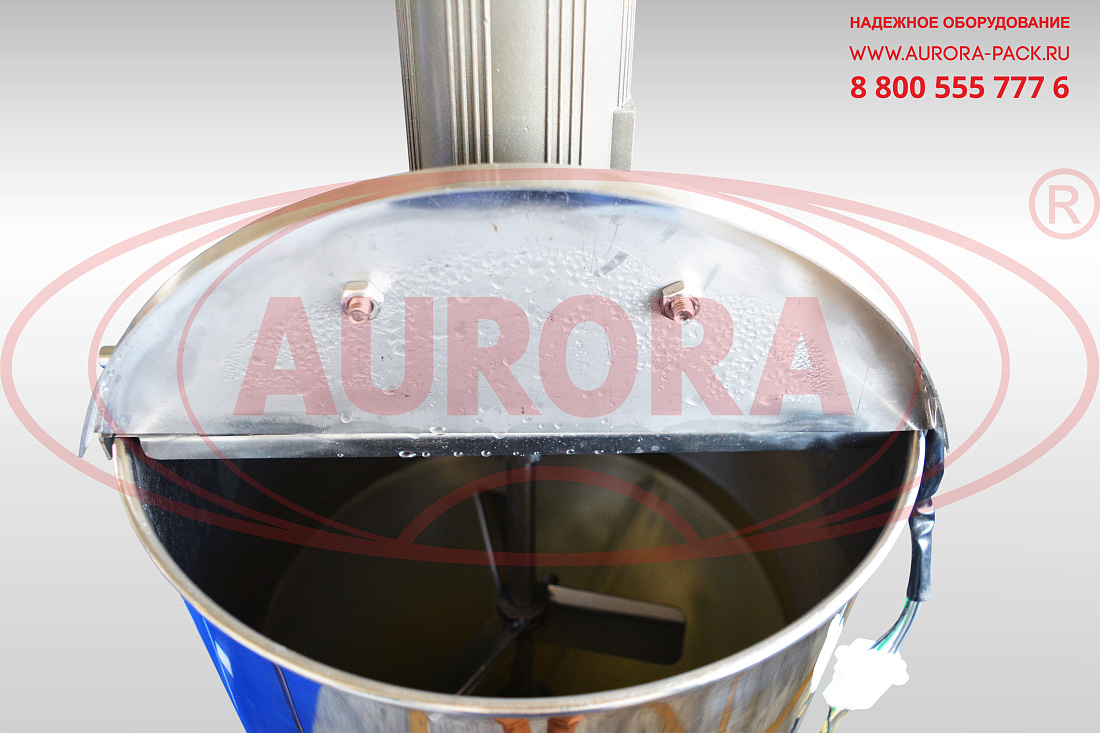

- Поддержание требуемой степени однородности продукта за счет мешалки;
- Увеличенная производительность за счет управления запуском при помощи педали;
- Простота очистки и обслуживания.
Универсальность
В данной машине предусмотрена возможность детальной подстройки рабочих узлов в соответствии с особенностями используемого продукта (вязкостью, степенью однородности и другими).
Удобство работы
Дозатор имеет два режима работы: ручной, при котором дозирование запускается с помощью педали и автоматический режим. Для настройки рабочих параметров предусмотрены эргономичные механические регуляторы.
Варианты исполнения
Установка выпускается в расширенных модификациях с пневматическим датчиком уровня продукта в емкости и тепловой рубашкой для подогрева фасуемой массы.
Безопасность
В процессе дозирования не требуется придерживать тару вручную, что исключает риск получения травм оператором. Все узлы, контактирующие с продуктом, изготовлены из нержавеющей стали, что обеспечивает отсутствие контаминации.
Отрасль: |
|
Диапазон объёма дозирования, мл: | 100 - 500 |
Объем дозирования, мл: | 100 - 500 |
Погрешность точности дозирования, до, %: | 5 |
Количество дозирующих сопел, шт: | 1 |
Ёмкость приёмная, л: | 35 |
Требуемое давление воздуха компрессора, МПа: | 0,6-1,0 |
Напряжение, В/Гц: | 220/50 |
Потребляемая мощность, кВт: | 0,18 |
Габаритные размеры, мм: | 650х550х1800 |
Масса, кг, не более: | 120 |
В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
