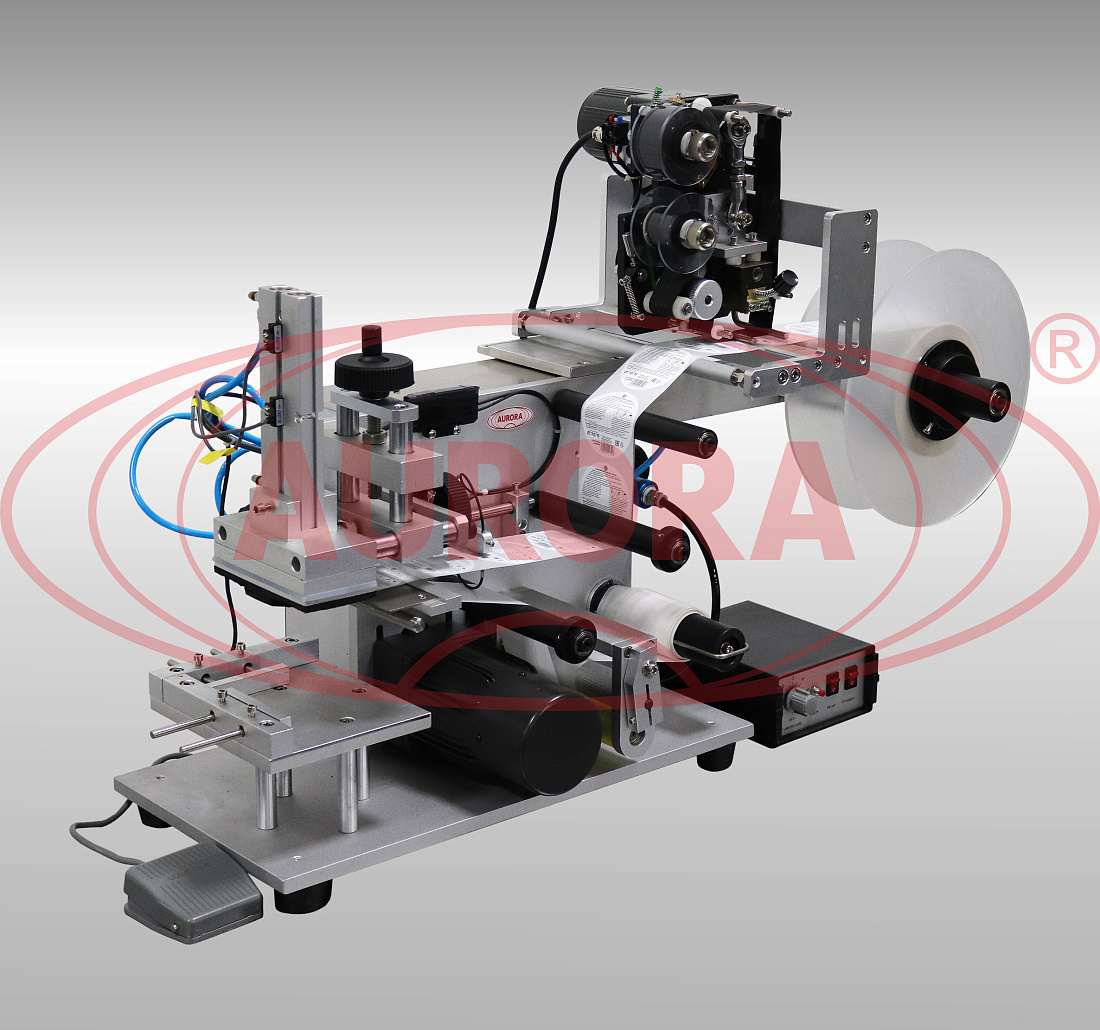

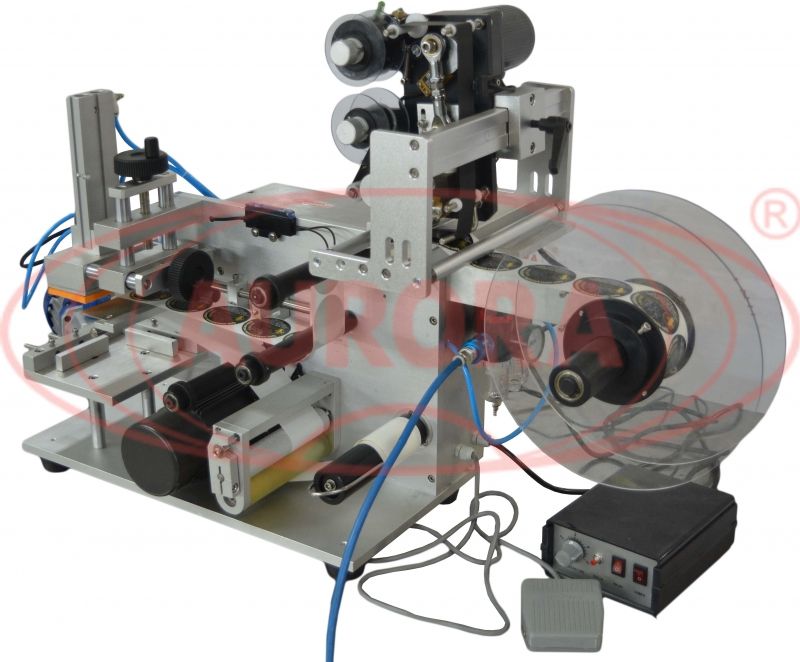

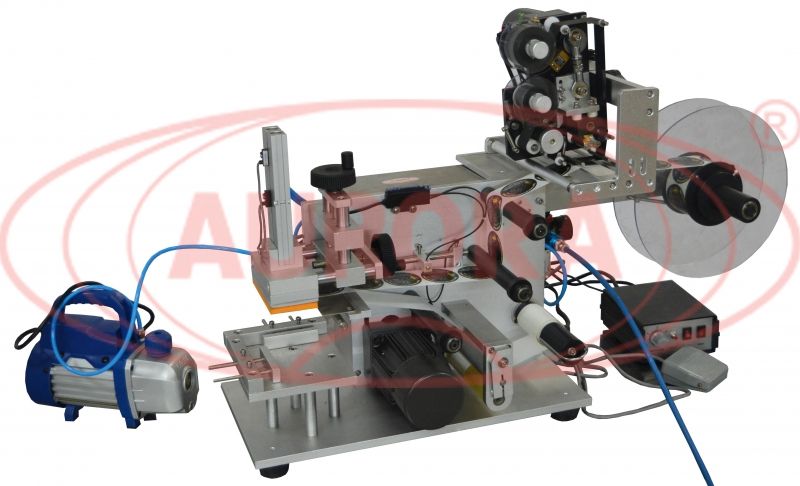

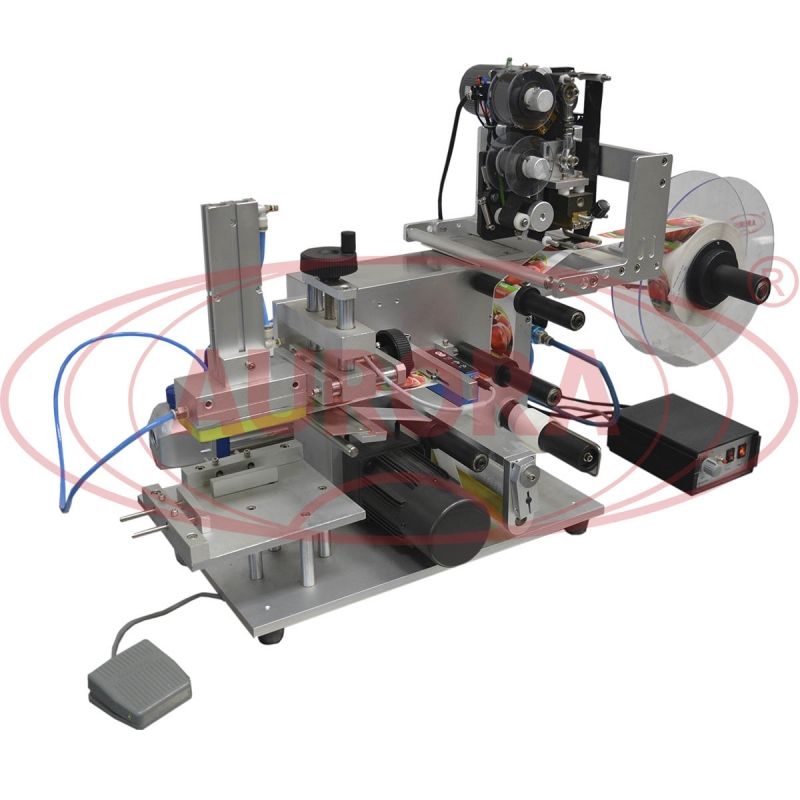

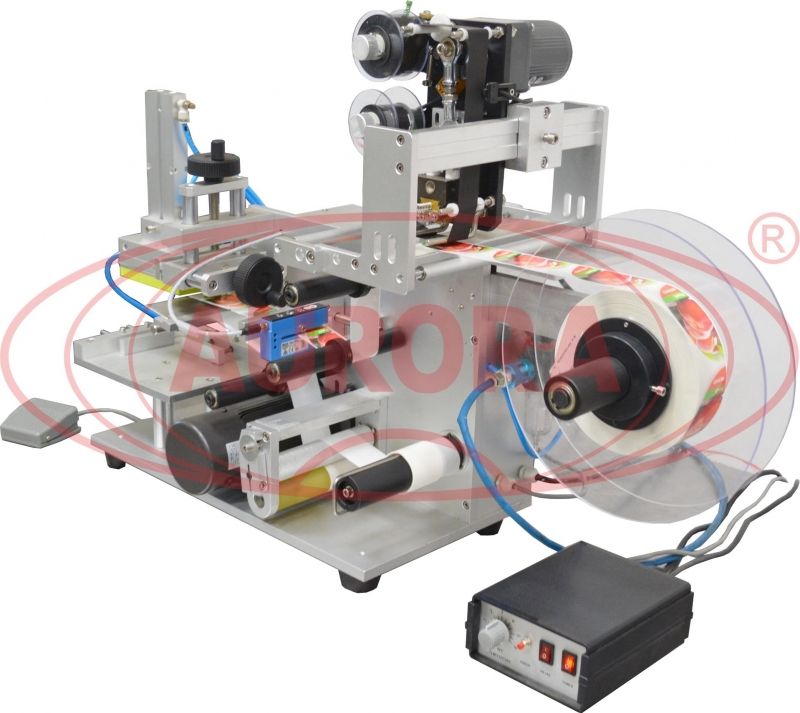

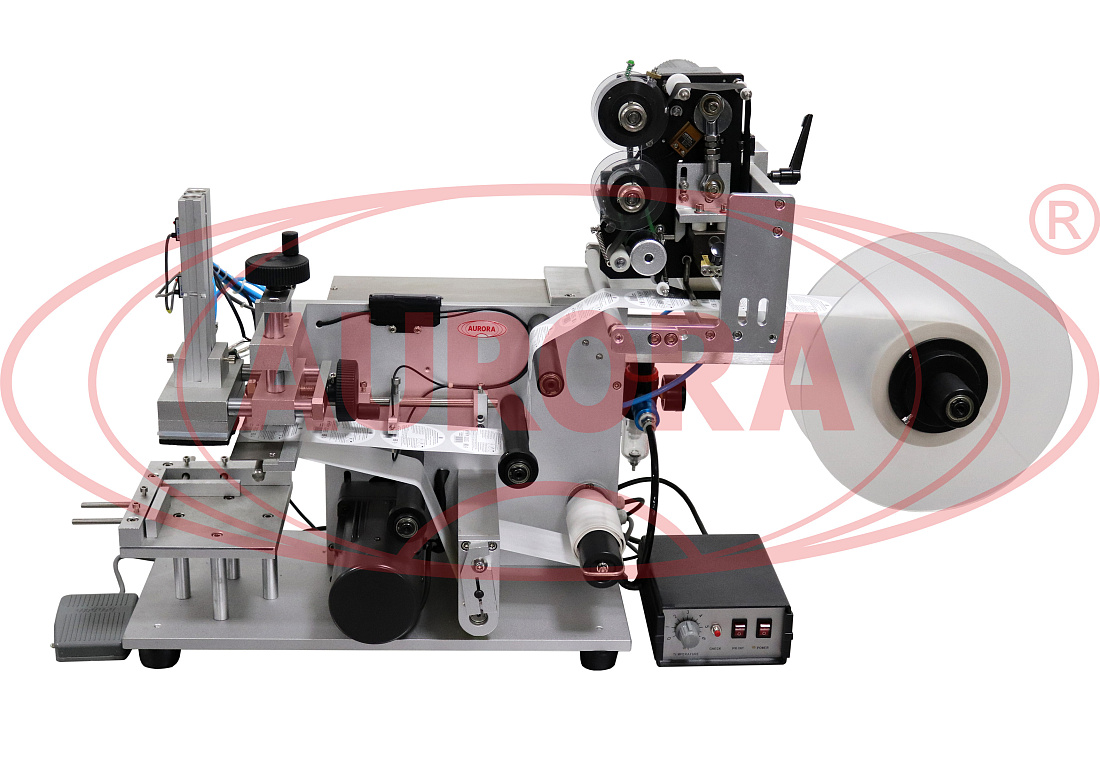

Полуавтоматический этикетировщик для плоских поверхностей с датировщиком АЭ-4М

Описание
Характеристики
Видео
Документация

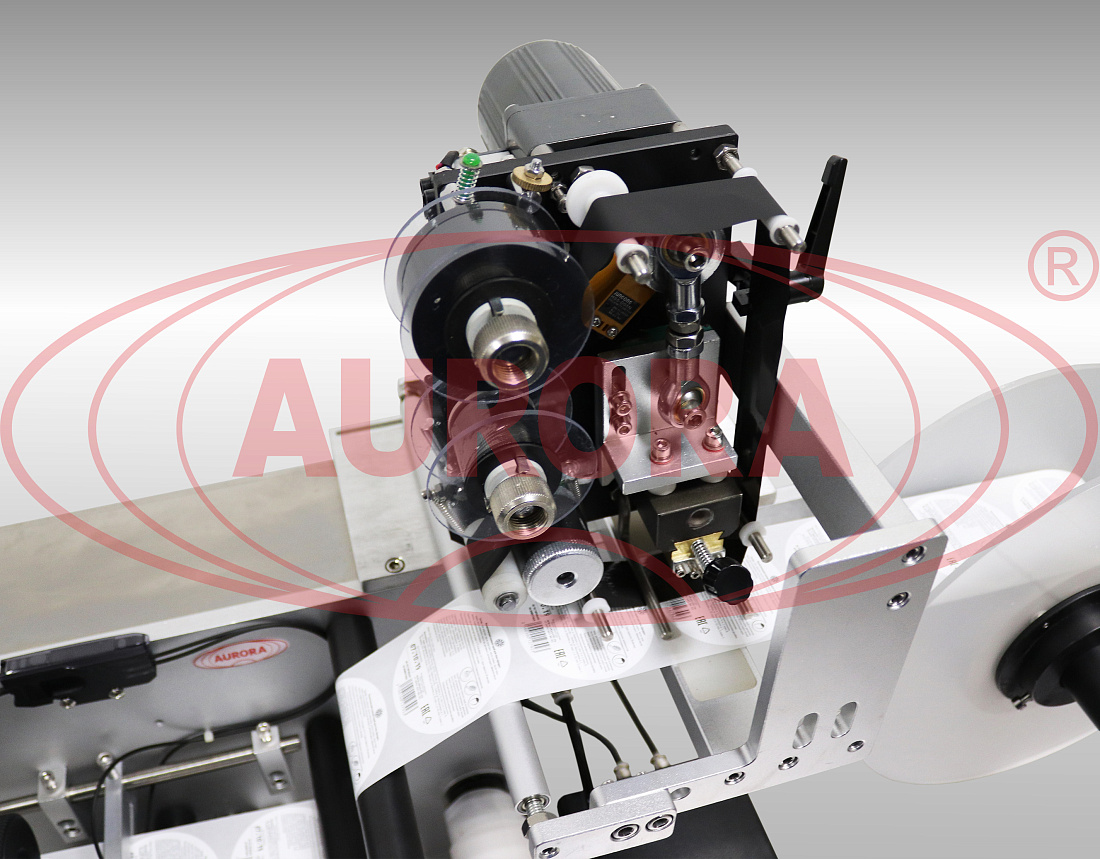

Модель является модификацией классического этикетировщика АЭ-4М, с дополнением термотрансферным принтером для осуществления маркировки продукции методом горячего тиснения («hot stamp»). Устройство оснащено системой точного позиционирования этикетки, обеспечивающей ровность ее нанесения, независимо от сложности расположения (фронтальная, кольеретка, контрэтикетка). Оборудование разработано с применением современных технологий и обладает широкими функциональными возможностями (наклеивание этикеток любых размеров, использование тары разной высоты и другими).

Назначение и область применения

Полуавтоматический этикетировщик для плоских поверхностей с датировщиком АЭ-4М предназначен для этикетирования и маркировки тары с плоскими поверхностями (квадратной, прямоугольной, приплюснутой, вогнутой). Устройство применяется для лейблинга фармацевтических препаратов, продуктов питания, товаров химической отрасли и другой продукции.

Принцип работы

Перед началом работы рулон самоклеящихся этикеток устанавливается на держатель, а подготовленные флаконы укладываются в специальные пазы. Далее оператор нажимает пусковую педаль, в результате чего приводится в действие аппликатор. Начинается перемещение этикетировочной ленты по направляющим от катушки к ножу и этикетировочной головке.

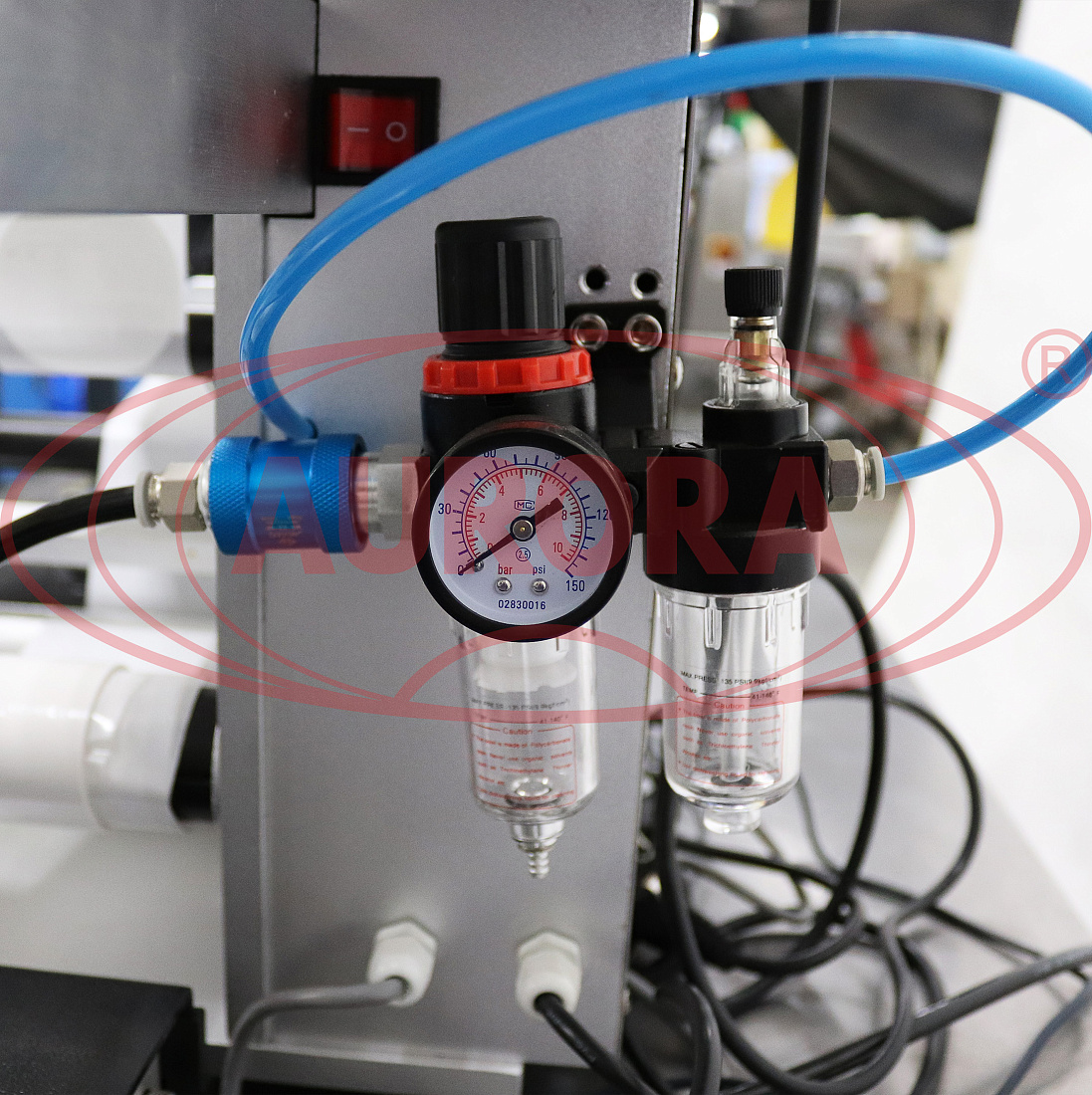

Этикетка отделяется от подложки за счет перегиба этикетировочной ленты из силиконовой бумаги вокруг ножа установки. Этикетировочная лента поступает от катушки и по направляющим подводится в к ножу и этикетировочной головке. Отделенная этикетка захватывается этикетировочной головкой, после чего этикетировочная головка опускается к таре и приклеивает этикетку. Правильное направление этикетки в рабочей зоне обеспечивает специальная трубка с отверстиями, которая подает воздух. Данная трубка находится под ножом.

Регулирует работу полуавтомата датчик наличия этикетки. При протяжке через полуавтомат рулон с этикетками, лента протягивается через оптический датчик, который излучает узкий инфракрасный луч с одной стороны ленты, с другой стороны ленты принимается фотоэлементом датчика. Зазоры между этикетками на ленте (толщину подложки) луч проходит насквозь, а наклеенную на подложке этикетку луч «пробить» не может. Таким образом, полуавтомат регистрирует перемещение ленты на одну этикетку — от зазора до зазора. На следующем зазоре датчик выдает команду на остановку привода и ждет следующей команды от датчика.

Использованную подложку подматывает приемная ось. Подложка закрепляется на ней с помощью устройства зацепления (вилки), обеспечивающего быструю зарядку рулона и быстрый съем использованной подложки.

Основные элементы

  • корпус (датчик наличия этикетки, бобина, направляющие, пневмосистема, приемная ось, узел настройки натяжения ленты, стойка, опора, этикетировочная головка, нож, узел настройки положения этикетировочной головки);
  • датировщик;
  • панель управления датировщиком;
  • двигатель;
  • педаль.

Преимущества

  • Ровность и гладкость нанесения этикетки без скосов и ребристостей;
  • Проставление даты на этикетку;
  • Компактное исполнение;
  • Отсутствие необходимости в проведении дополнительного обслуживания.

Универсальность

Модель оснащена регулирующими устройствами для подстройки работы под тип определенной этикетки и формат тары, что позволяет использовать ее для лейблинга различных товаров.

Удобство в работе

Наличие педали обеспечивает удобство работы оператора. Простота настройки параметров позволяет легко настраивать оптимальный режим работы.

Варианты исполнения

В зависимости от особенностей процесса этикетирования на предприятии Заказчика модель может быть изготовлена в различных вариантах исполнения. Так, если производственный процесс не предполагает необходимость нанесения круговой этикетки попеременно на квадратную и круглую тару, то мы предлагаем классический полуавтоматический аппликатор для плоских и квадратных флаконов АЭ-4. Кроме того, нашими специалистами разработана установка для эффективного решения задач по лейблингу круглой тары.

Безопасность

Производство данного оборудования осуществляется в строгом соответствии с требованиями ГОСТ и других отраслевых стандартов, что гарантирует безопасность его эксплуатации.

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.

Тип: полуавтомат
Производительность: 300 - 1000 шт/ч
Тип наклеиваемой этикетки: самоклеящаяся этикетка
Тип тары:
  • Стеклянная тара
  • Пластиковая тара
Тип этикетировщика: Полуавтоматические настольные этикетировщики
Мощность: 0,2 кВт
Вес: 36 кг
Напряжение: 220
Отрасль:
  • Косметика
  • Фармацевтика
  • Пищевое производство
  • Электронные сигареты
  • Ветеринария
  • Химия
Скорость подачи этикетки: 20-40 м/мин
Длина этикетки: 10 - 120 мм
Область печати датеровщика: Одна строка
Печатающая лента: Фольга для горячего тиснения, 25, 30, 35 мм
Высота: 600 мм
Ширина этикетки: 10 - 60 мм
Точность нанесения этикетки: +/- 0,5 мм
Максимальный радиус рулона с этикетками: 300 мм
Диаметр втулки: 40, 76 мм
Длина: 400 мм
Ширина: 900 мм

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.

Полуавтоматический этикетировщик для плоских поверхностей с датировщиком АЭ4М
Этикетировщик для плоских поверхностей с датеровщиком АЭ-4М

На видео показана работа полуавтоматический этикетировщика для плоских поверхностей с датеровщиком АЭ-4М

Этикетировка автомобильного ароматизатора на АЭ-4М

Показано нанесение этикетки на автомобильный ароматизатор с помощью полуавтоматического этикетировщика АЭ-4М

Нанесение этикетки на картонные коробки с помощью АЭ-4М

Показано нанесение этикетки на картонные коробки с помощью полуавтоматического этикетировщика с датеровщиком АЭ-4М

Этикетировка пищевых полуфабрикатов на АЭ-4М

Показано нанесение этикетки на пищевые полуфабрикаты с помощью этикетировщика АЭ-4М
