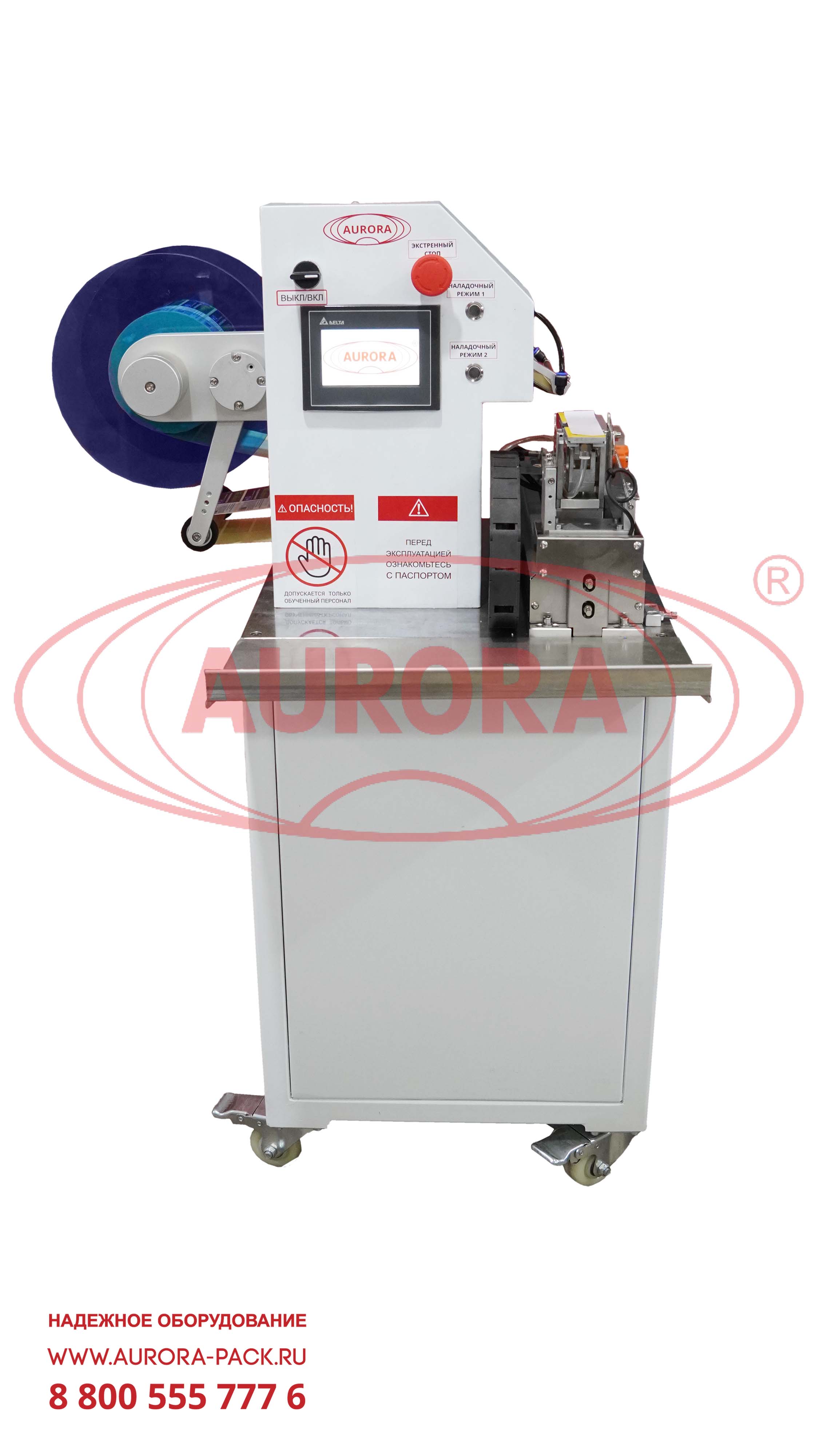

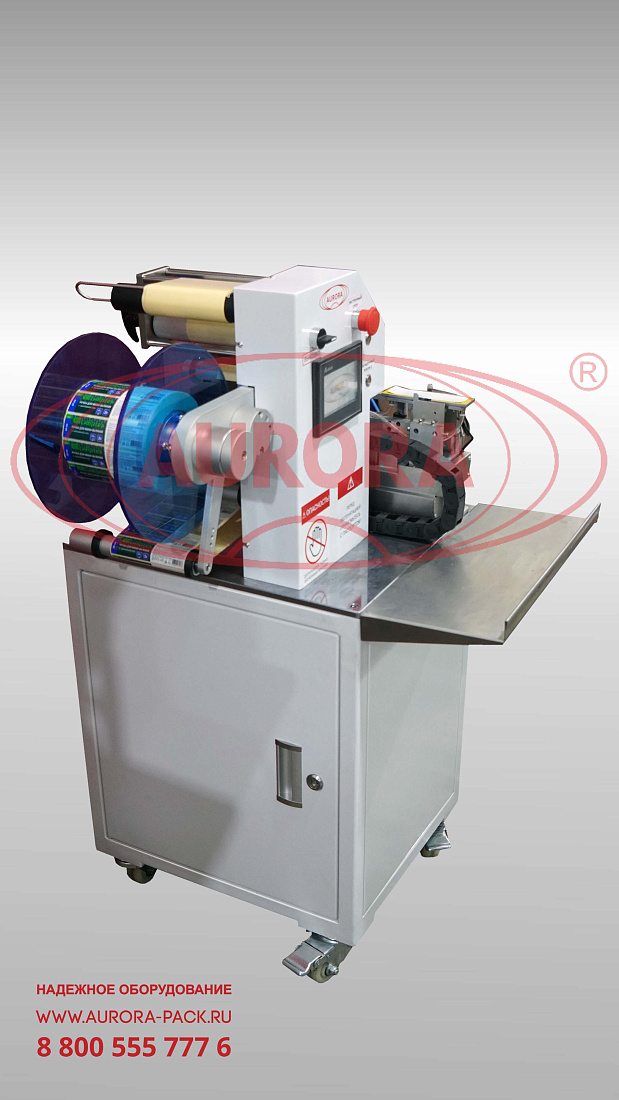

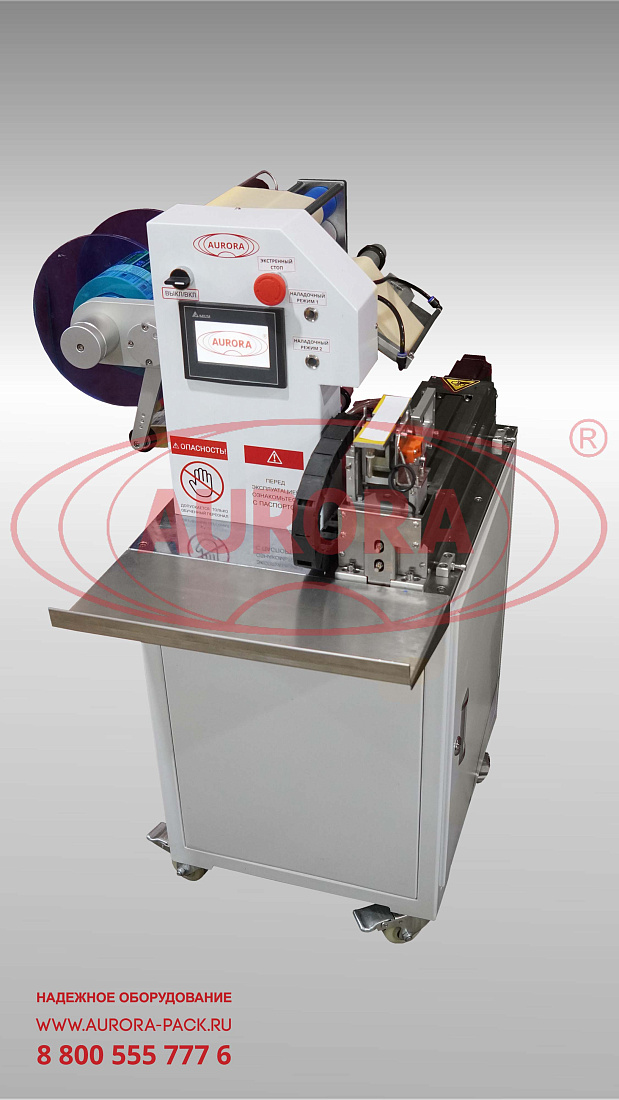

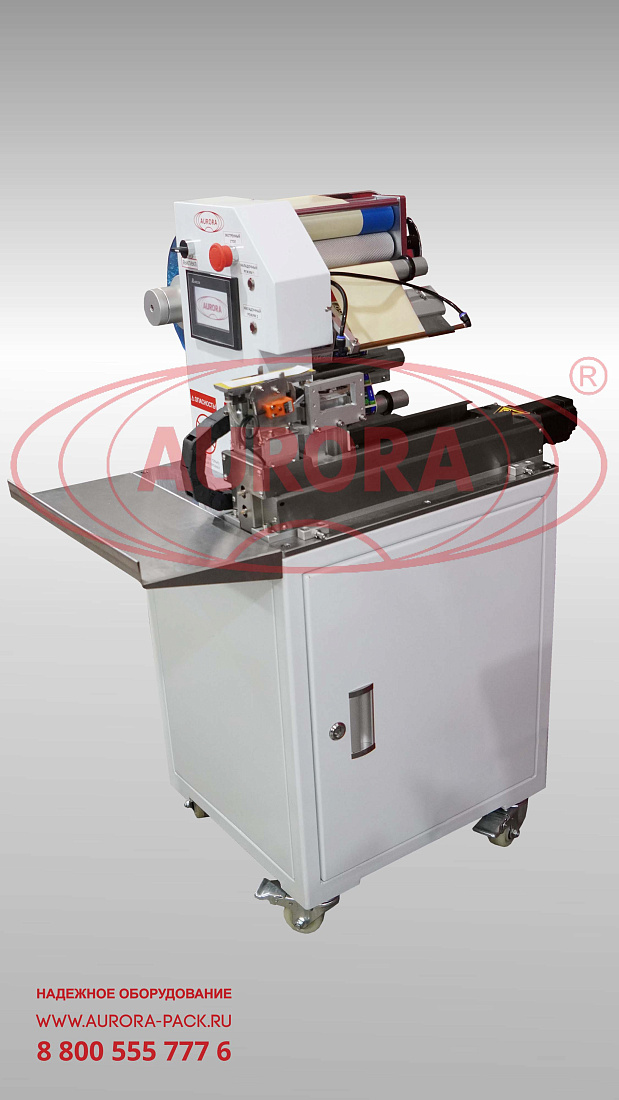

Полуавтоматический этикетировщик для проводов и строительных инструментов мод. АЭ-4 Ультра

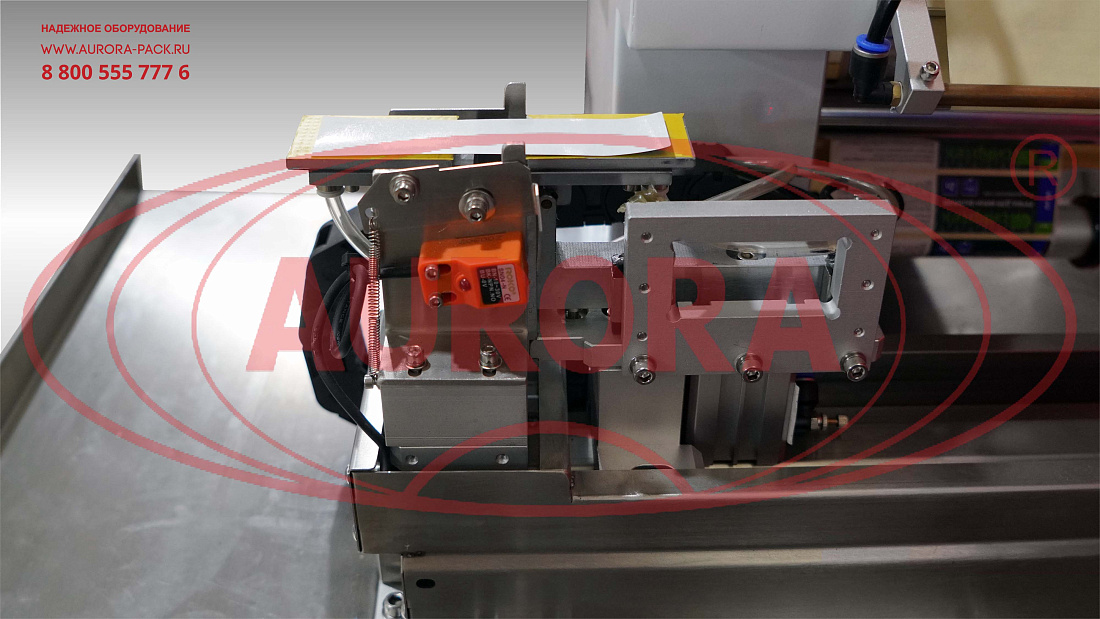

Широкоуниверсальный этикетировочный полуавтомат выполняет точное, ровное и аккуратное нанесение этикеток-флажков на самоклеящейся основе на цилиндрические изделия. Конструктивные особенности оборудования обеспечивают минимум действий со стороны персонала: оператору необходимо лишь подавать и извлекать изделия, а все остальные операции производятся автоматически. Перемещение этикетки между узлом протяжки и позицией установки изделия выполняется при помощи передвижной каретки. В результате сведения пластин каретки обеспечивается надежная фиксация этикетки на изделии, а также плотное склеивание кончиков «флажка» между собой.
Отдельные элементы установки можно отрегулировать под этикетирование изделий различного диаметра (1-10 мм). В представленной комплектации машина адаптирована к работе с этикетками длиной 20-35 мм и высотой 40-140 мм. Машина оснащена транспортировочными колесами, что обеспечивает удобство ее перемещения по рабочей площадке.
Для надлежащей работы оборудования и увеличения ресурса в систему сжатого воздуха установлен блок подготовки воздуха. Блок выполняет важную функцию фильтрации и осушения воздуха, удаляя из него вредные примеси и избыточную влагу. Также блок подготовки учувствует в смазке пневматических элементов машины, что позволяет предотвратить износ и повреждение.

Назначение и область применения

Полуавтоматический этикетировщик мод. АЭ-4 Ультра предназначен для наклейки прямоугольных самоклеящихся этикеток типа «флажок» на различные изделия цилиндрической формы. Оборудование применяется на промышленных площадках для маркировки проводов и кабелей, реек, свёрл, трубок, некоторых видов строительных инструментов (например, валиков для покраски), канцелярской продукции и широкого ряда других товаров.

Принцип работы

Оборудование выполняет этикетирование в полуавтоматическом режиме. После запуска прижимная каретка начинает движение вперед к адаптеру (ножу), и одновременно с этим механизм протяжки подает этикетку на прижимную каретку. Срабатывает подача обдува и вакуума, что обеспечивает равномерный забор этикетки и прикрепление к каретке для переноса. Затем каретка возвращается в исходное положение под ограничительный кронштейн, где оператор размещает изделие. Контакт изделия с ограничительным кронштейном способствует нажатию курка на индуктивный датчик, который, в свою очередь, запускает в работу прижимную каретку. Прижимной кронштейн опускается вниз, каретка поднимается вверх, и производится сведение ее пластин. В результате выполняется склейка противоположных концов этикетки вокруг изделия. Этикетированное изделие извлекается оператором, после чего прижимная каретка перемещается к аппликаторной системе, где захватывает следующую этикетку и затем возвращается в исходное положение. Далее цикл повторяется.

Основные элементы

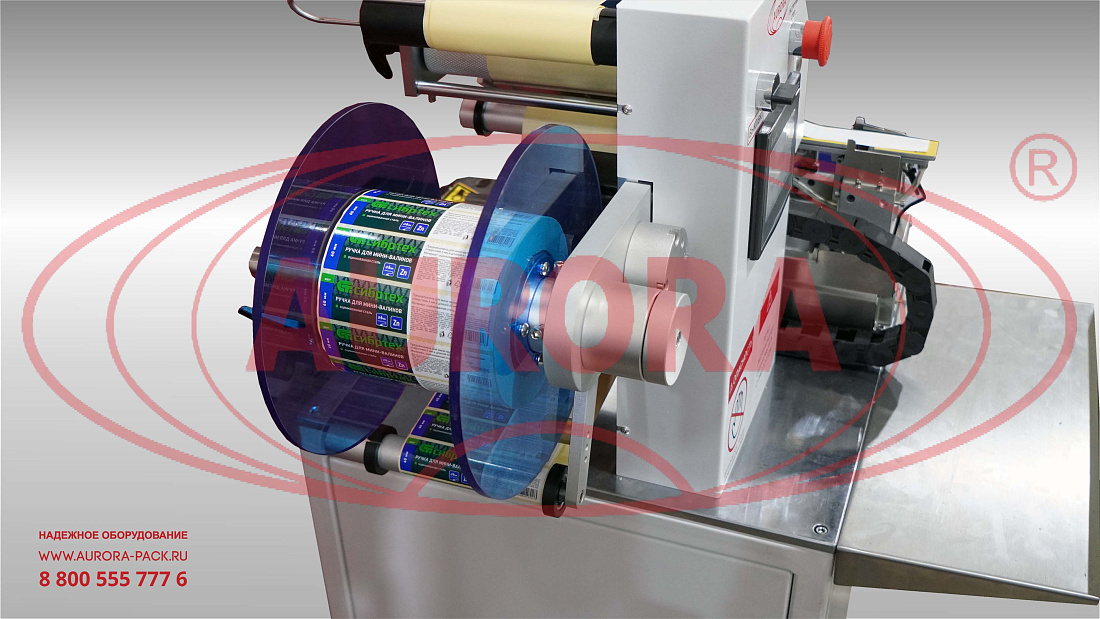

• Бобина с этикетками;

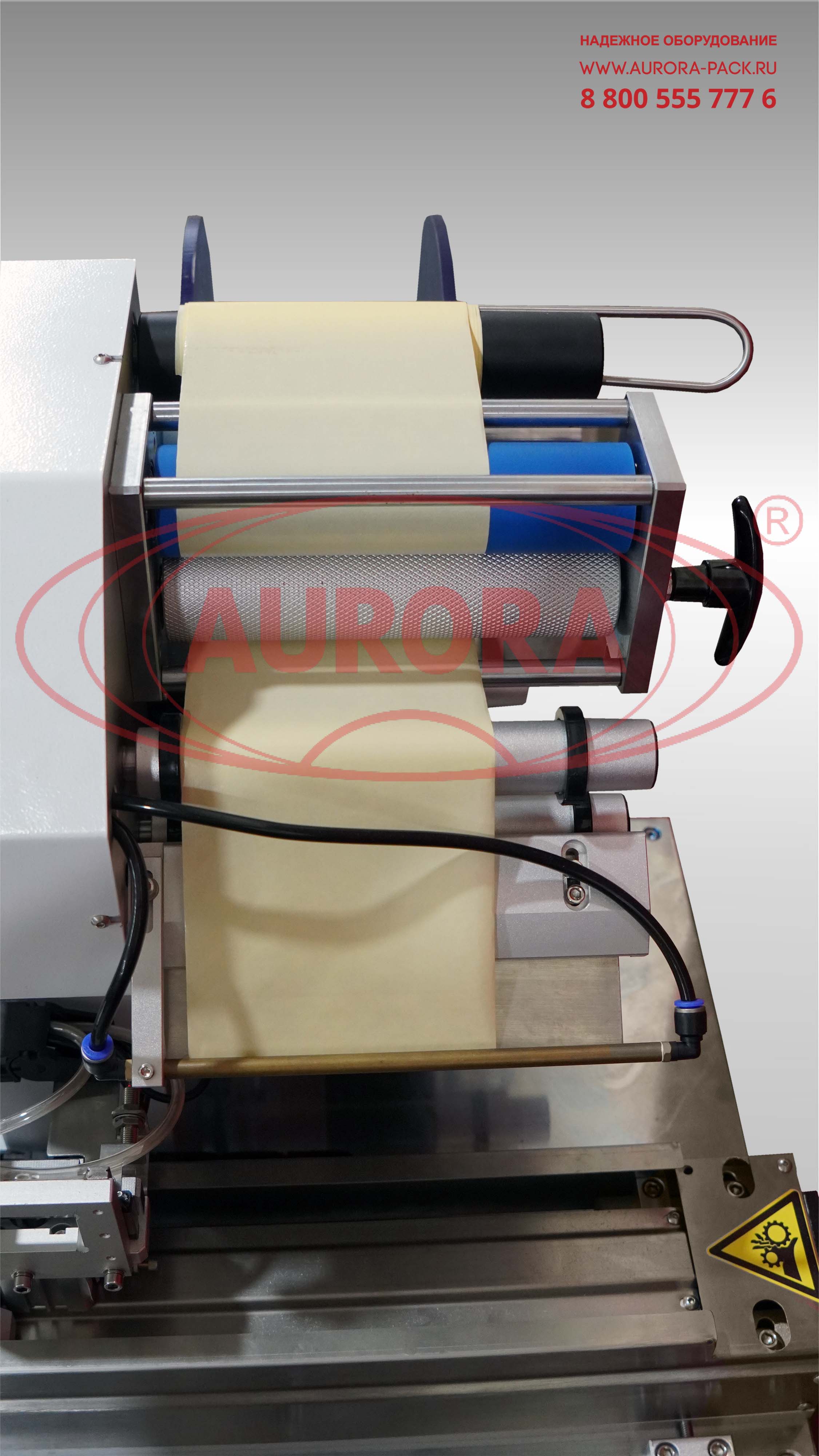

• Узел протяжки этикетки;
• Прижимная каретка этикетки;
• Механизм движения каретки;
• Электродвигатель механизма переноса этикетки;
• Блок подготовки воздуха;
• Сенсорная панель управления;
• Корпус с пневмо и электрокомпонентами;
• Колесная опора с фиксаторами.

Преимущества

• Высокая точность склеивания противоположных концов этикетки;
• Равномерный перенос этикетки за счет систем подачи обдува и вакуума;
• Возможность применения изделий и этикеток разного формата;
• Компактное и мобильное исполнение.

Универсальность

Оборудование может применяться для нанесения этикеток на разноформатные цилиндрические изделия длиной 60-1000 мм из металла, пластика и ряда других материалов.

Удобство работы

Настройка работы оборудования осуществляется при помощи блока управления и сенсорной панели с дружественным пользовательским интерфейсом. Для механических настроек предусмотрены простые и удобные системы регулировок, которые позволяют легко и быстро установить оптимальное положение элементов.

Варианты исполнения

В нашем каталоге представлено этикетировочное оборудование для проводов и кабелей в еще более компактном настольном исполнении.

Безопасность

В производстве машины используются высококачественные нетоксические материалы, которые не оказывают негативного воздействия на персонал и окружающую среду.
