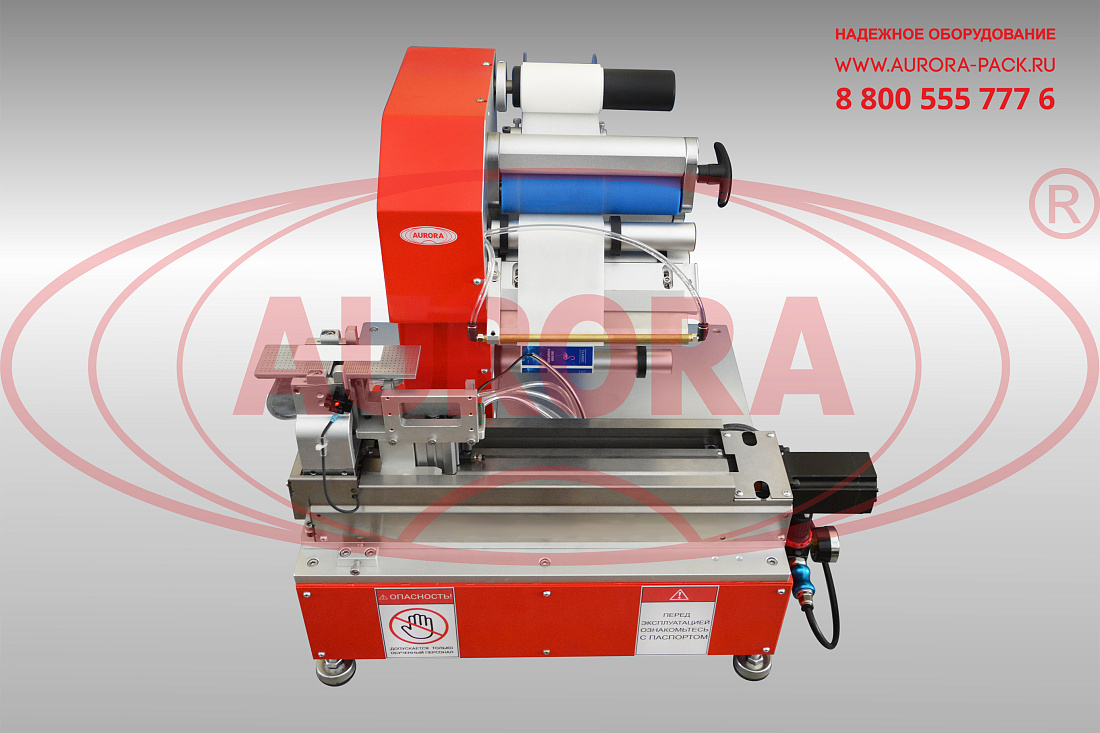

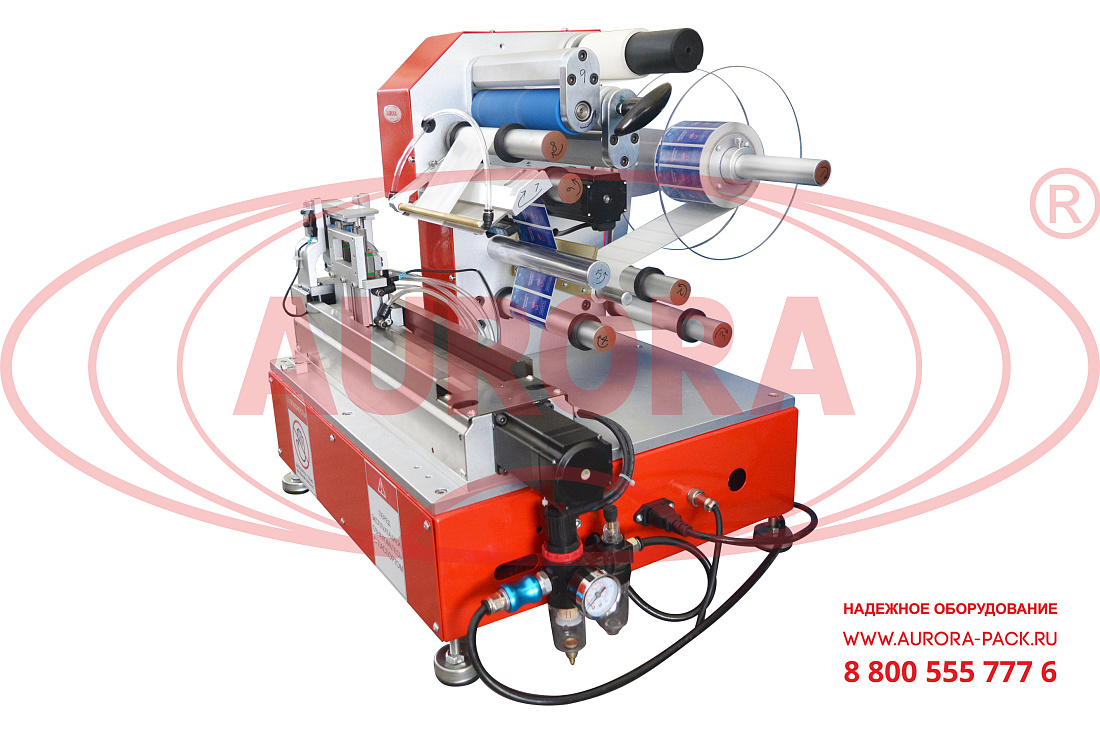

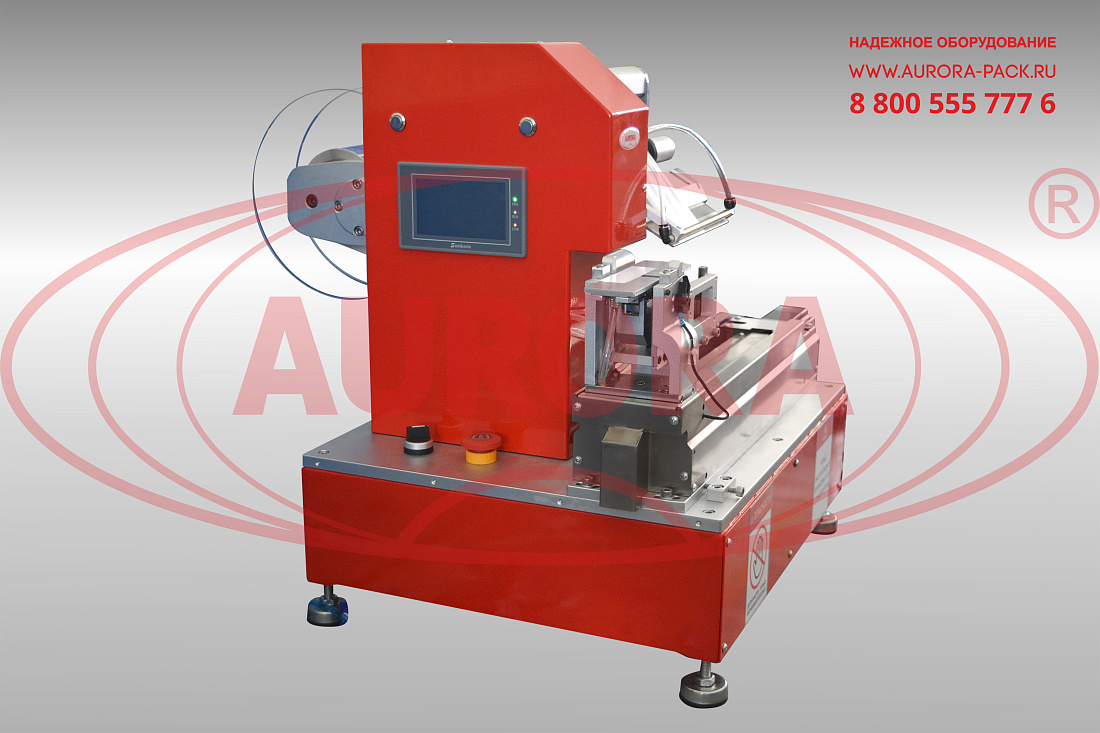

Полуавтоматический этикетировщик проводов и кабелей АЭ-4 Ультра

Специализированная этикетировочная машина с высокой точностью наносит маркировочные этикетки-флажки на провода и кабели. Прецизионная система обжима выполняет аккуратную склейку противоположных концов этикеток, обеспечивая их надежную фиксацию на изделии и эстетичный внешний вид. Для размещения провода предусмотрен механизм с регулируемой шириной пазов под кабели различной толщины.

Оборудование может выполнять этикетирование в режиме «автомат», когда цикл запускается после срабатывания датчика наличия изделия, или от ножной педали. Машина имеет компактное исполнение и удобные системы регулировки положения узлов. Модель отличается простотой переналадки и экономичностью в обслуживании.

Назначение и область применения

Оборудование предназначено для этикетирования силовых, контрольных и других видов кабелей, проводов, жгутов, стержней и других изделий цилиндрической формы этикетками типа «флажок» длиной 10 — 400 мм. Кроме того, установка применяется для лейблинга канцелярских принадлежностей (карандашей, ручек и т. д.). Также оборудование может использоваться для этикетировки реек, арматур, трубок, сверла, насадок и других строительных изделий.

Принцип работы

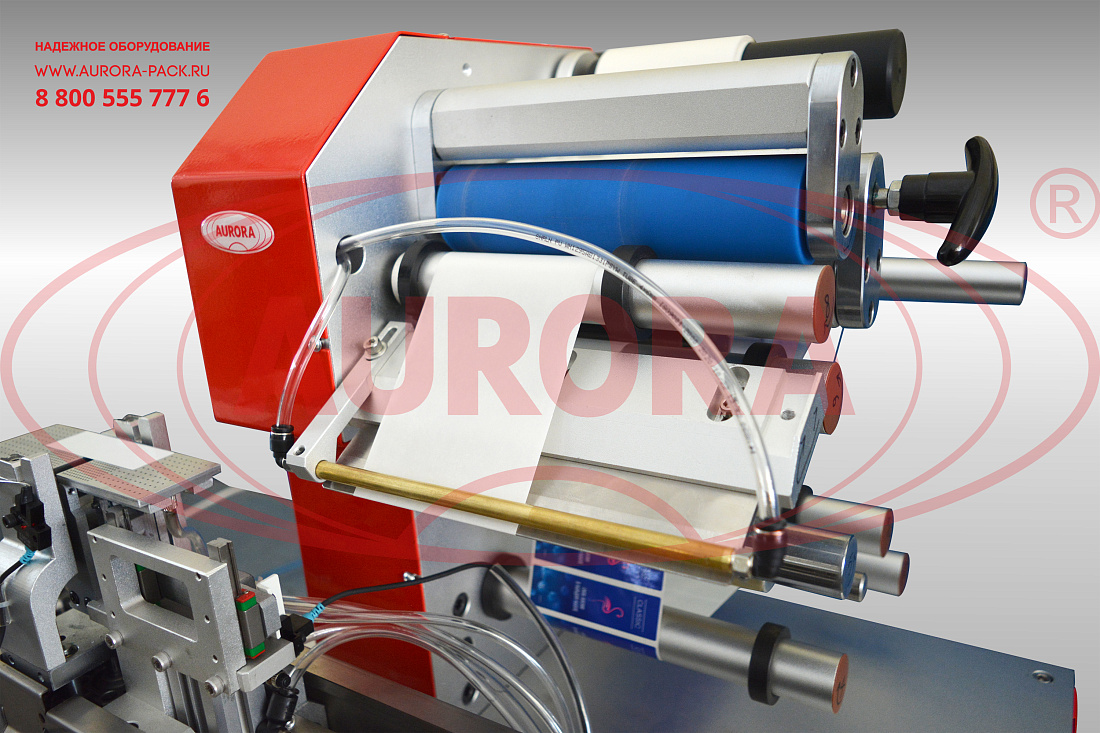

Оператор запускает машину удобным способом. Оператор устанавливает провод (или другой аналогичный по форме предмет) на позицию этикетирования в специальный паз между обжимными пластинами и производит запуск. Срабатывает датчик наличия провода, затем производится сведение пластин головки обжима, в результате чего происходит склейка противоположных концов этикетки вокруг провода. Головка обжима перемещается к аппликаторной системе, где захватывает следующую этикетку, после чего возвращается на исходное положение. Далее цикл повторяется.

Основные элементы

• Корпус;

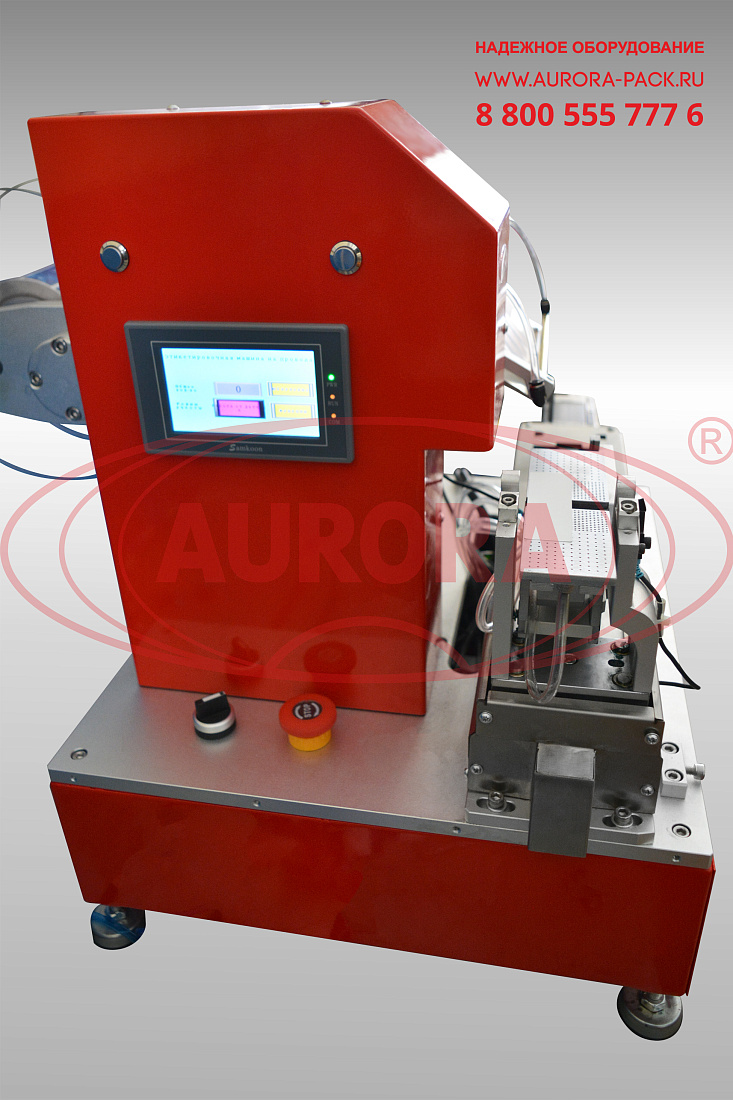

• Панель управления;
• Привод;

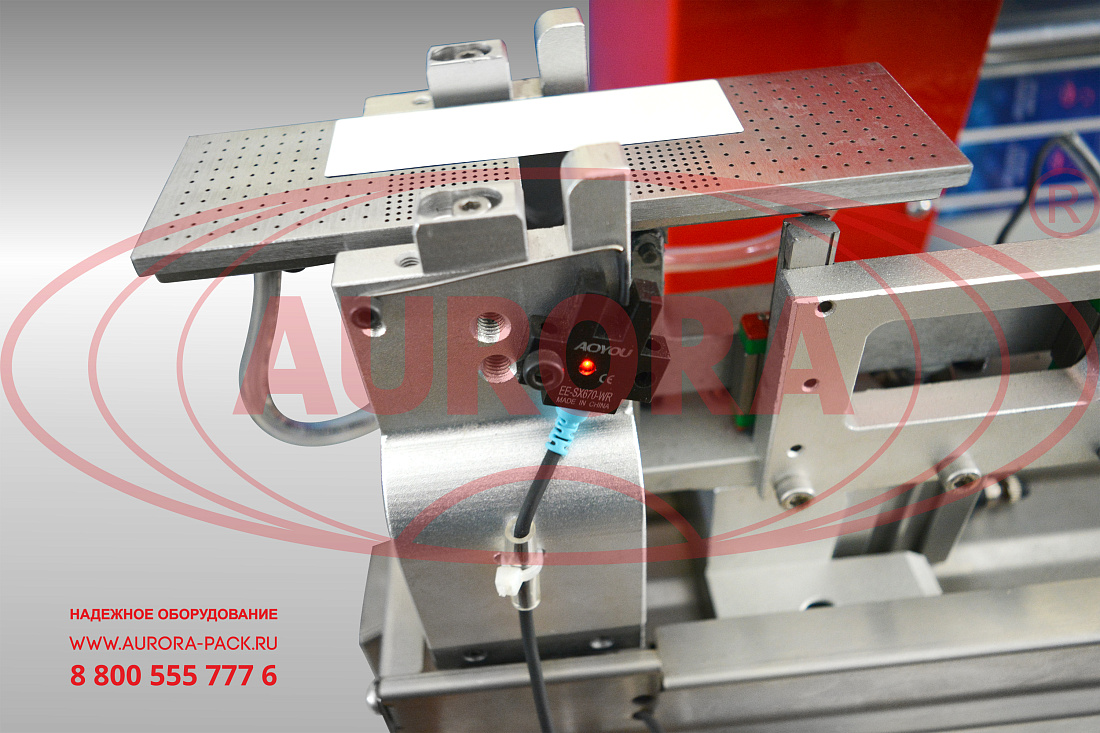

• Датчик провода;
• Датчик этикетки;
• Головка обжима;

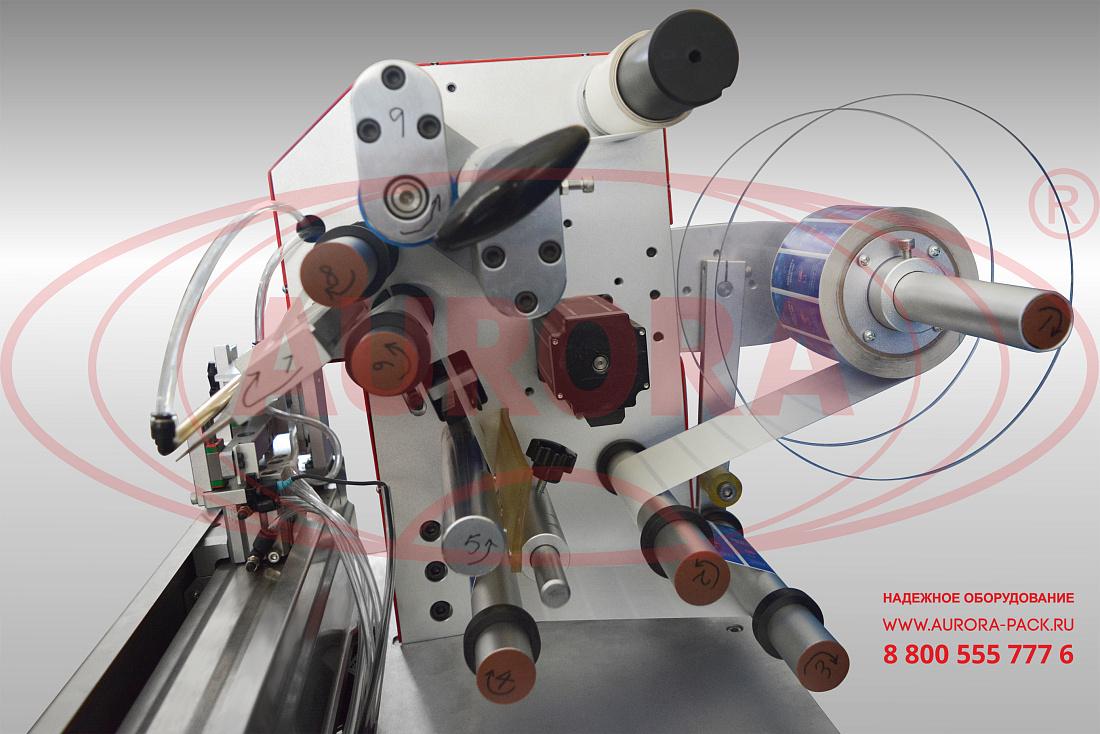

• Катушка с этикетками;

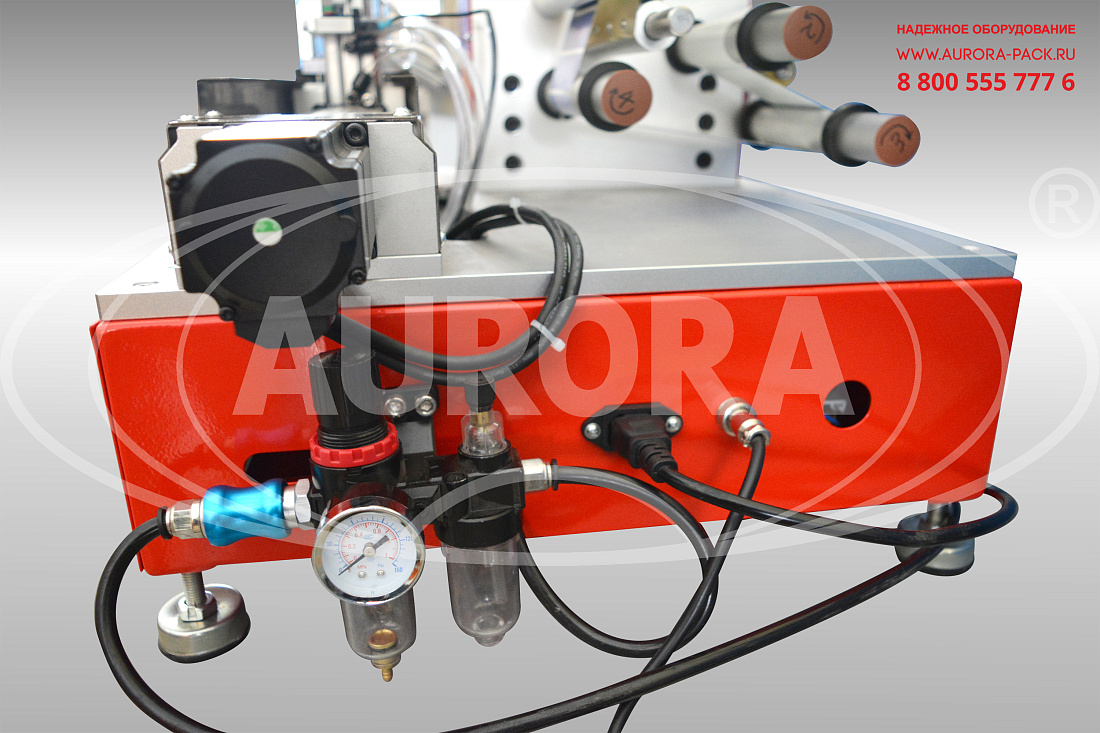

• Блок подготовки воздуха;
• Педаль;

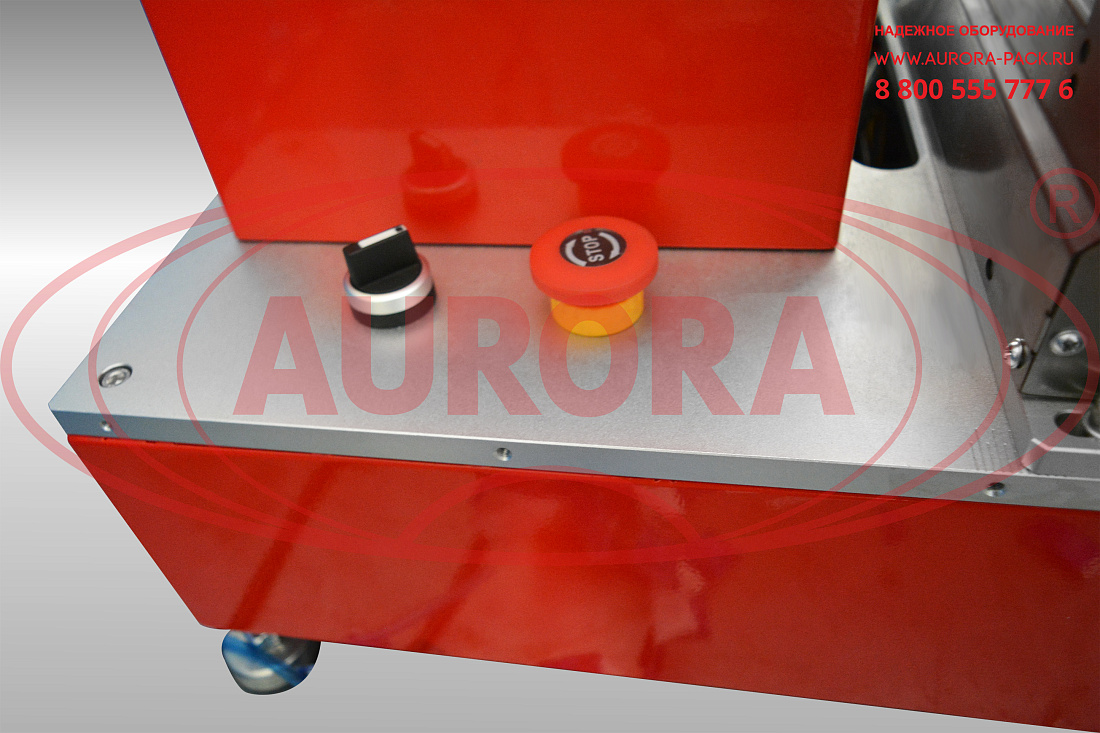

• Кнопка «Аварийный стоп»;
• Тумблер питания;
• Кнопки изменения настроек.

Преимущества

• Автоматическое сведение пластин системы обжима;
• Широкие возможности настройки положения склейки;
• Встроенный счетчик наклеенных этикеток;
• Функция сохранения в памяти индивидуальных программ настроек под разные провода и этикетки.

Универсальность

Оборудование имеет системы регулировки, позволяющие этикетировать различные по толщине провода маркировочными кабельными этикетками шириной от 5 до 250 мм.

Удобство работы

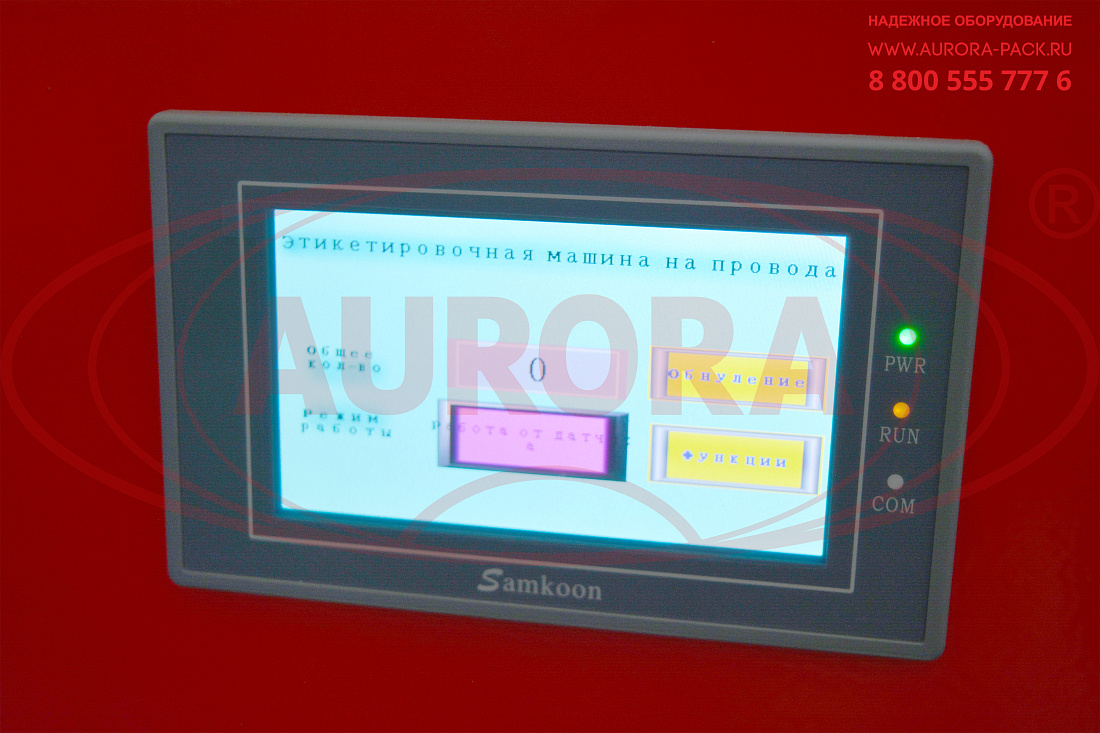

В данной машине предусмотрено два режима запуска — от датчика и от педали. Все заданные параметры отображаются в окне панели управления и сохраняются в памяти процессора.

Варианты исполнения

Опционально мы изготавливаем данный полуавтомат в исполнениях, адаптированных к нанесению на кабели широких и длинных этикеток.

Безопасность

Конструктивные особенности исполнения этикетировщика обеспечивают отсутствие рук оператора непосредственно в зоне аппликации, что обеспечивает отсутствие риска получения травм.
