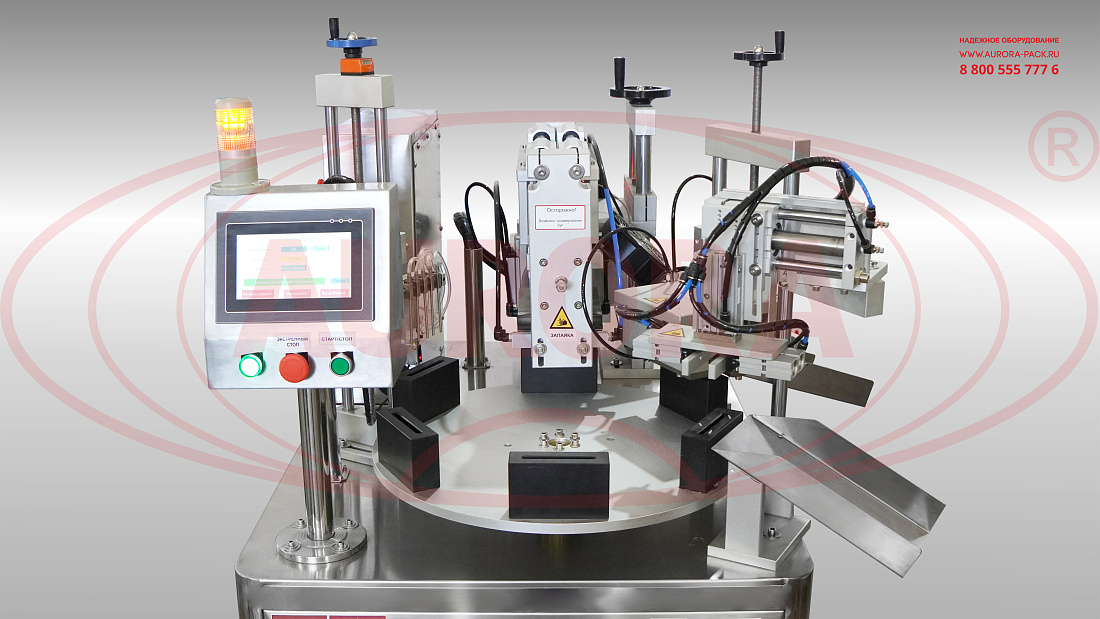

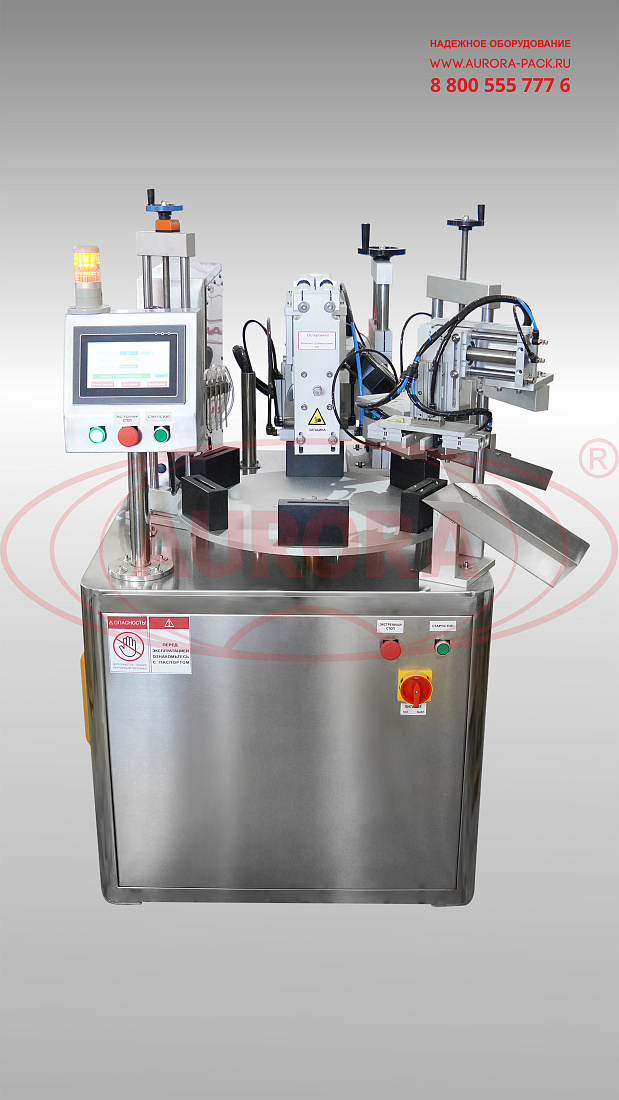

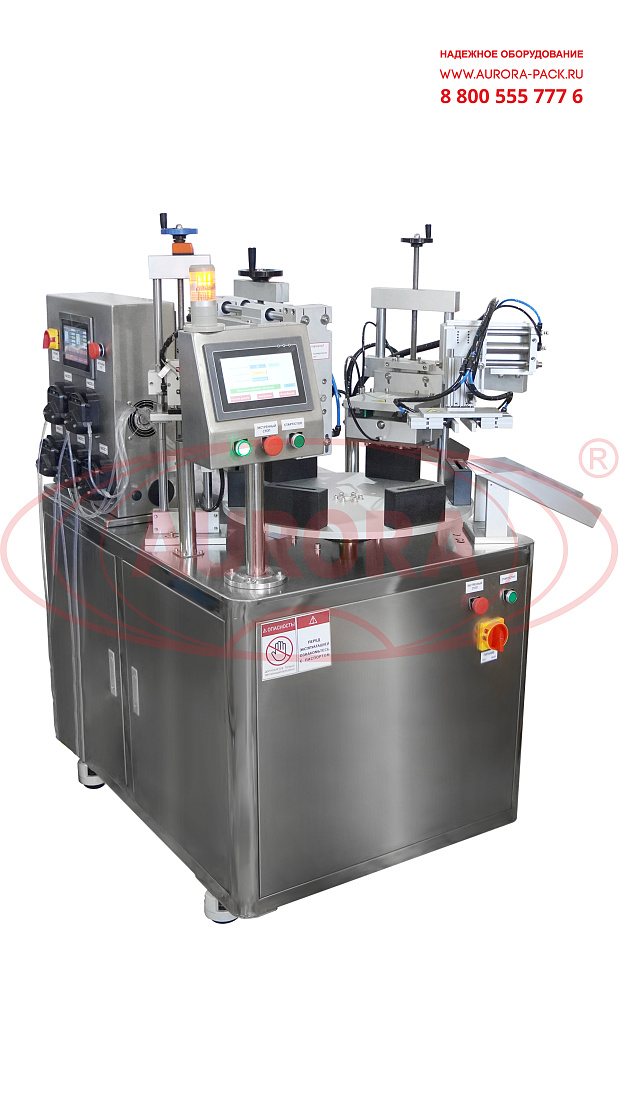

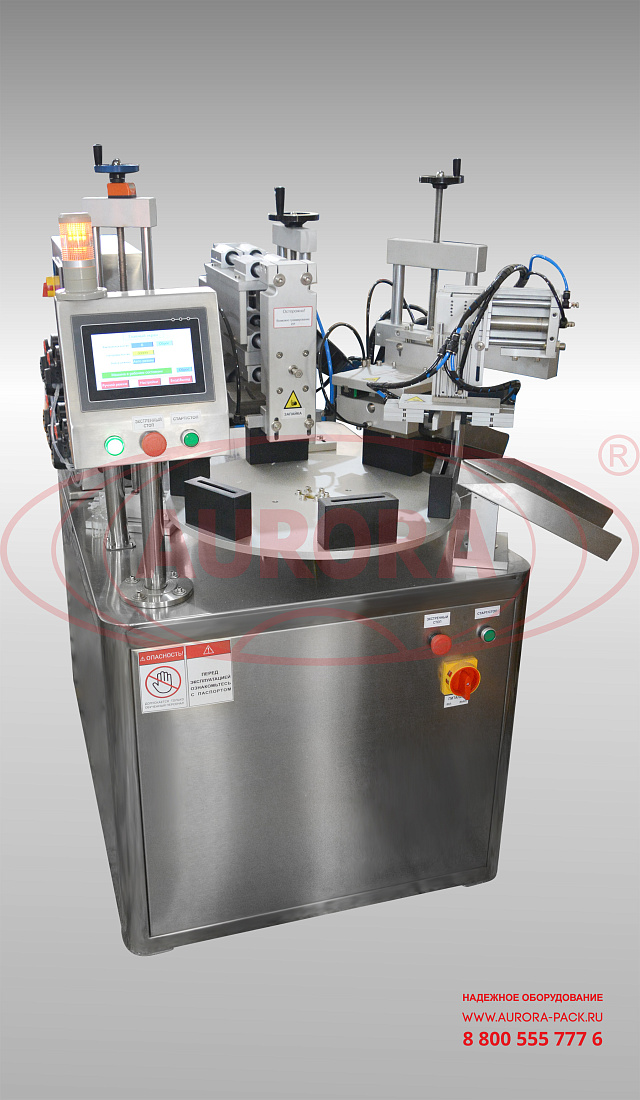

Полуавтоматический моноблок для розлива жидких препаратов в стрип-монодозы «Мастер» МЗ-400ЕД

Высокопроизводительный узкоспециализированный промышленный моноблок серии «МАСТЕР» выполняет качественную фасовку жидкостей в пластиковые ампулы-контейнеры (стрип-монодозы) с последующей запайкой. Ключевые рабочие операции — фасовка и запайка — выполняются в автоматическом режиме, вручную производится лишь загрузка ампул. Моноблок имеет компактную эргономичную конструкцию и оснащен сенсорной панелью управления.
Зона розлива представлена перистальтическим дозатором с 5-ю разливочными соплами. Диапазон розлива варьируется от 0,5 до 20 мл. Запайка кассет выполняется посредством технологии ультразвука, обеспечивающей максимальную аккуратность и плотность формируемого шва. На отдельном участке происходит отрезание верхней части запаянного края и формируется ровный срез. Перемещение кассет выполняется при помощи специальных подстаканников. Подача подстаканников с кассетами к позициям розлива, запайки и формирования среза реализуется при помощи делительного диска. В зоне выгрузки установлены захваты и выходной желоб для готовых кассет.

Назначение и область применения

Моноблок розлива и укупорки предназначен для дозированной подачи продукта в кассеты, состоящие из 5 пластиковых ампул, их последующей запайки и формирования среза. Оборудование широко применяется в фармацевтической, ветеринарной и косметической промышленности.

Принцип работы

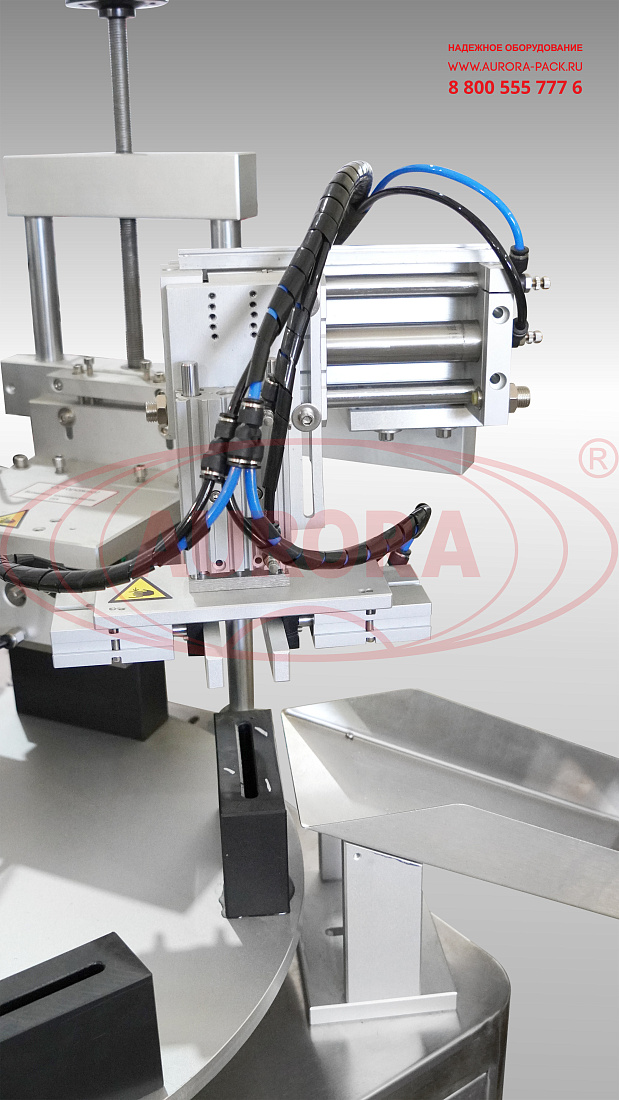

Перед началом работы моноблок подключается к системам подачи электро-энергии и воздуха. В подстаканники вручную оператором устанавливаются кассеты, перистальтические насосы подключаются к расходной емкости с жидкостью. Для начала работы необходимо нажать кнопку «Старт» на панели управления моноблока. Кассеты в подстаканниках перемещаются в зону дозирования, их появление фиксирует датчик наличия тары. Дозирующие сопла опускаются и производят дозацию продукта пятью соплами одновременно. После завершения процесса дозирования сопла поднимаются, и подстаканник с кассетой движется к технологической зоне запайки. В зоне запайки кассета зажимается между прижимающей формой и головкой ультразвукового генератора. Под действием высокоскоростной вибрации пластиковые ампулы в кассете быстро запаиваются, образуя плотную структуру. Далее подстаканник с кассетой перемещается в зону формирования среза, где происходит срезание остатков пластика с верхней части кассеты. Готовая кассета движется в зону автоматической выгрузки, где держатель захватывает ее и перемещает на желоб выгрузки.

Основные элементы

• Корпус с пневмо- и электрокомпонентами;
• Зона дозирования;
• Делительный диск;
• Зона запайки;
• Зона формирования среза;
• Зона выгрузки готовой продукции;
• Панель управления.

Преимущества

• Высокая производительность;
• Дозированная подача продукта пятью дозирующими соплами;
• Высококачественная и быстрая запайка при помощи ультразвуковой технологии;
• Компактное исполнение;
• Простота настройки и удобство управления.

Универсальность

Конструкция моноблока предусматривает возможность замены подстаканников для работы со стрип-монодозами различного формата. В зависимости от объема и формы ампул устанавливается соответствующий делительный диск.

Удобство работы

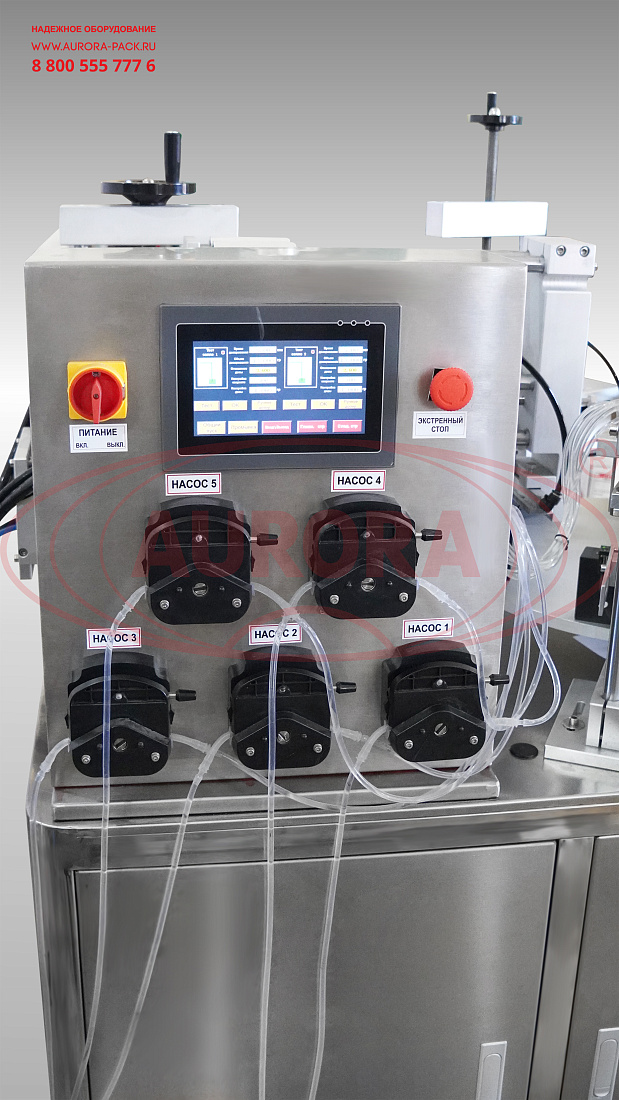

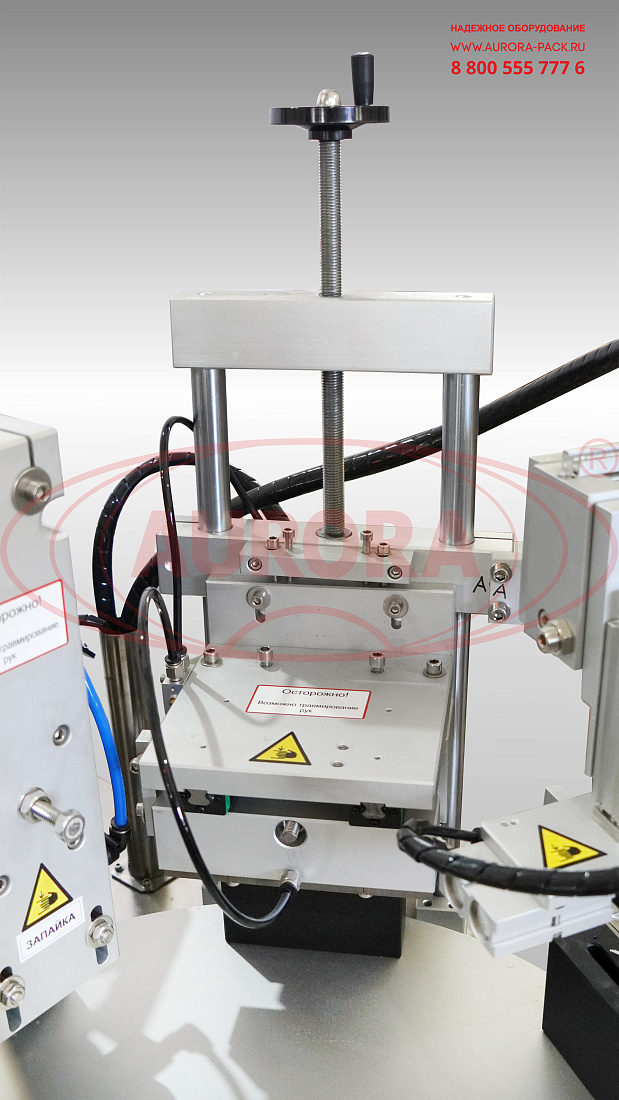

Управление моноблоком производится при помощи сенсорной панели. Каждый перистальтический насос настраивается отдельно. Регулировка высоты механизма запайки производится путем перемещения запаечной головки вдоль оси стойки укупора вверх/вниз, поворотом маховика влево/вправо. В меню панели посредством виртуальной клавиатуры легко и быстро можно настроить время, объем и скорость дозирования, параметры запайки, а также увидеть информацию о количестве упакованной продукции в режиме реального времени.

Варианты исполнения

Данный моноблок выпускается в различных вариациях с учетом индивидуальных потребностей производства заказчика — с оптимальным количеством подстаканников и исполнением оснастки по определенные виды стрип-монодоз.

Безопасность

При возникновении аварийных ситуаций на производственной площадке работа моноблока может быть безопасно остановлена нажатием кнопки «Экстренный стоп», находящейся на панели управления.
