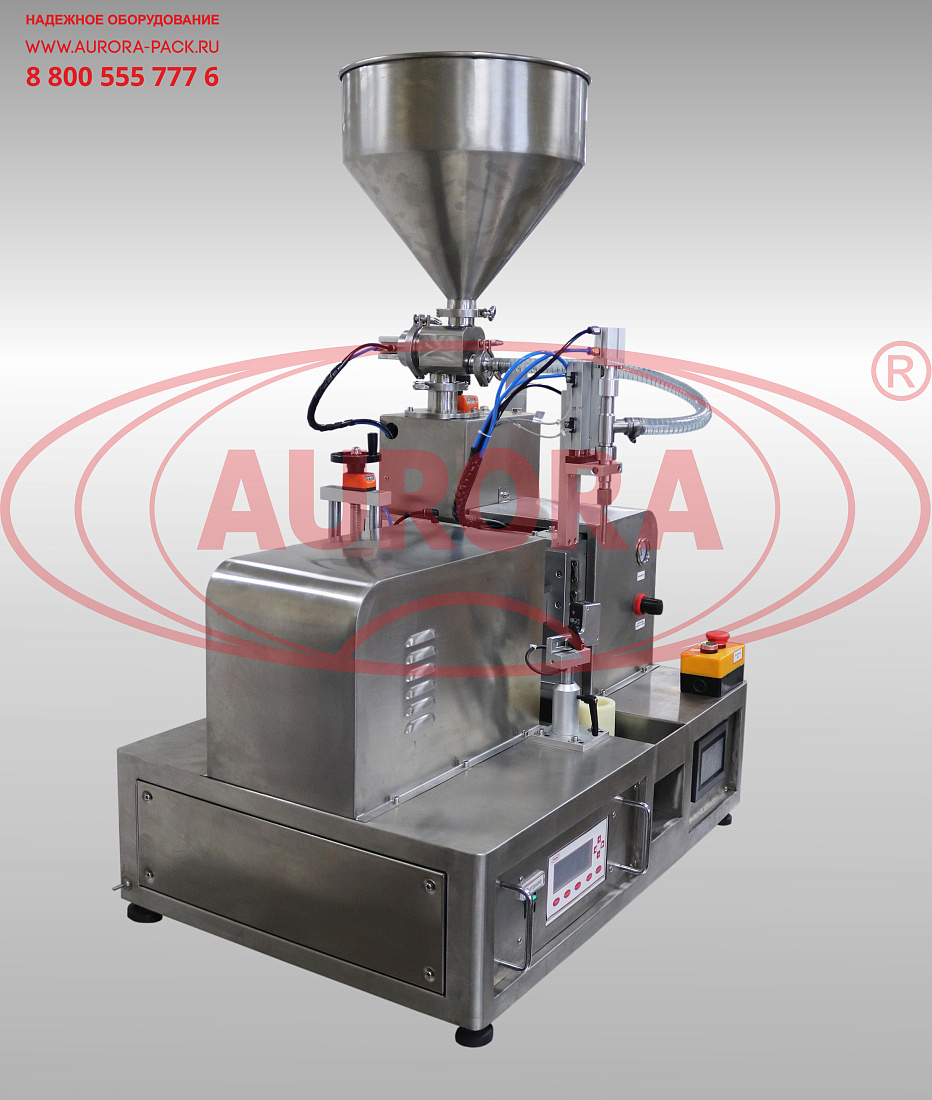

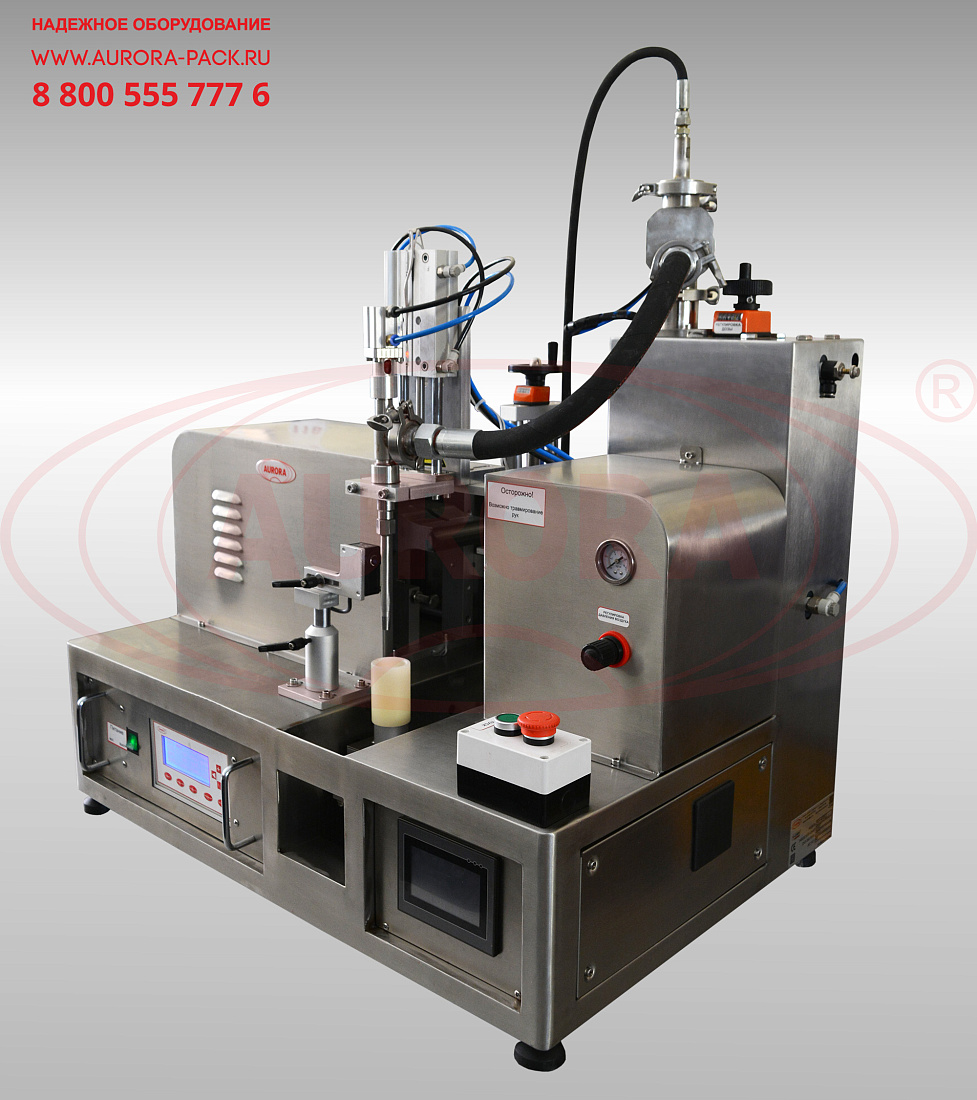

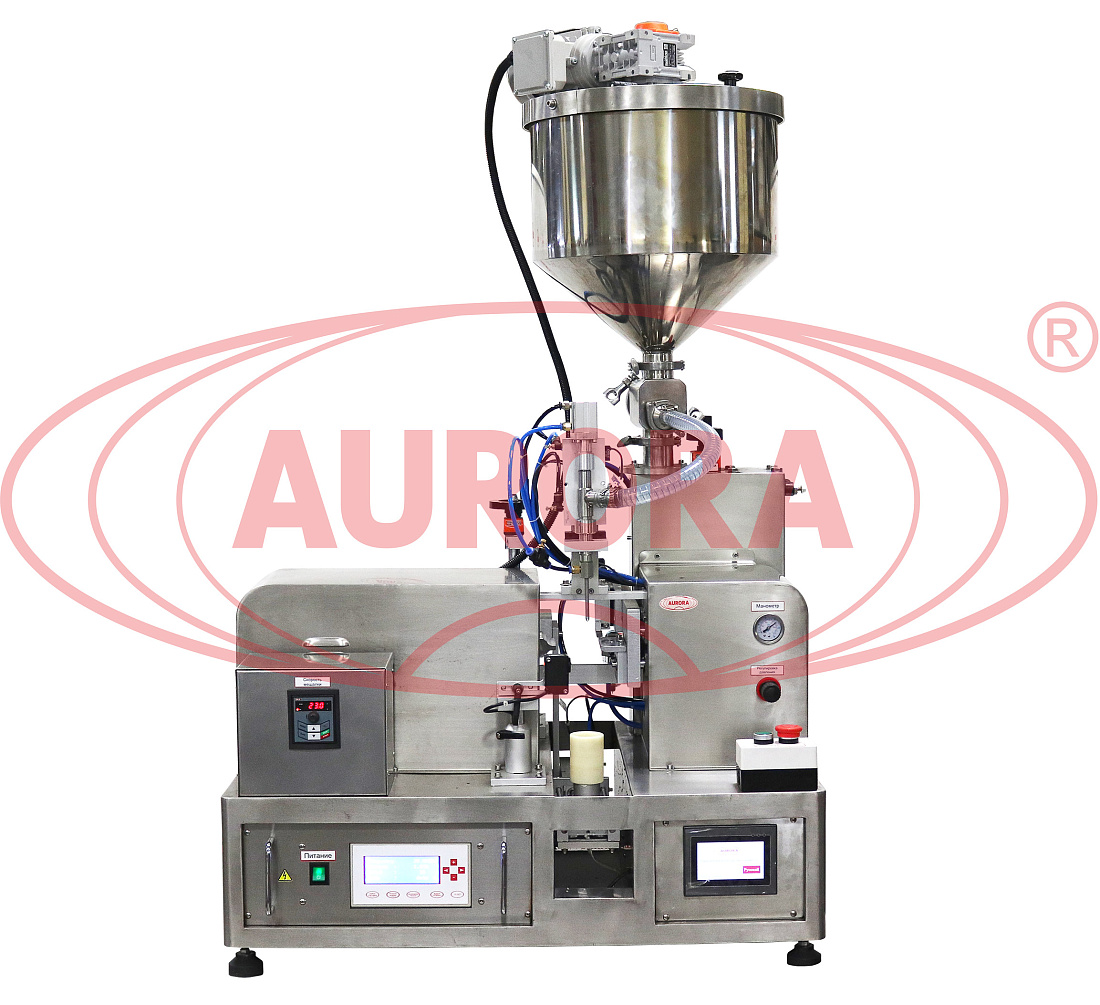

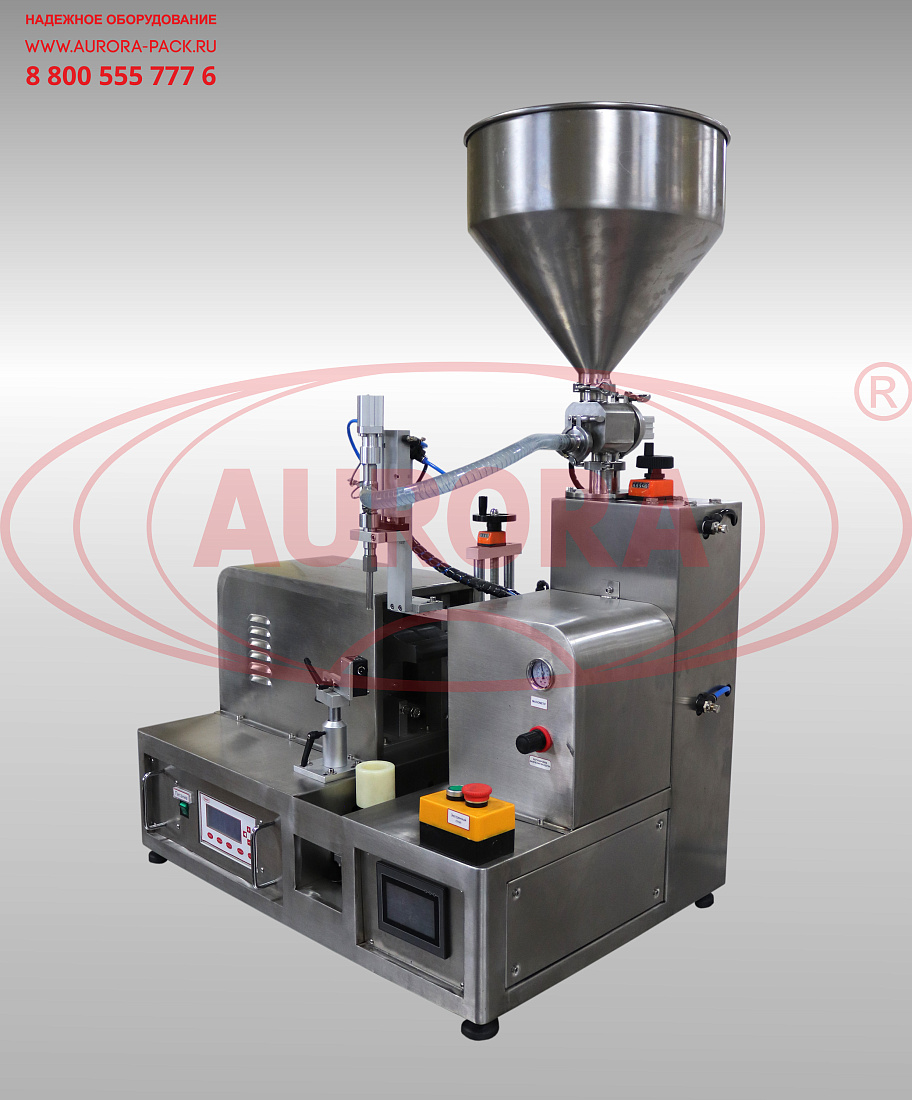

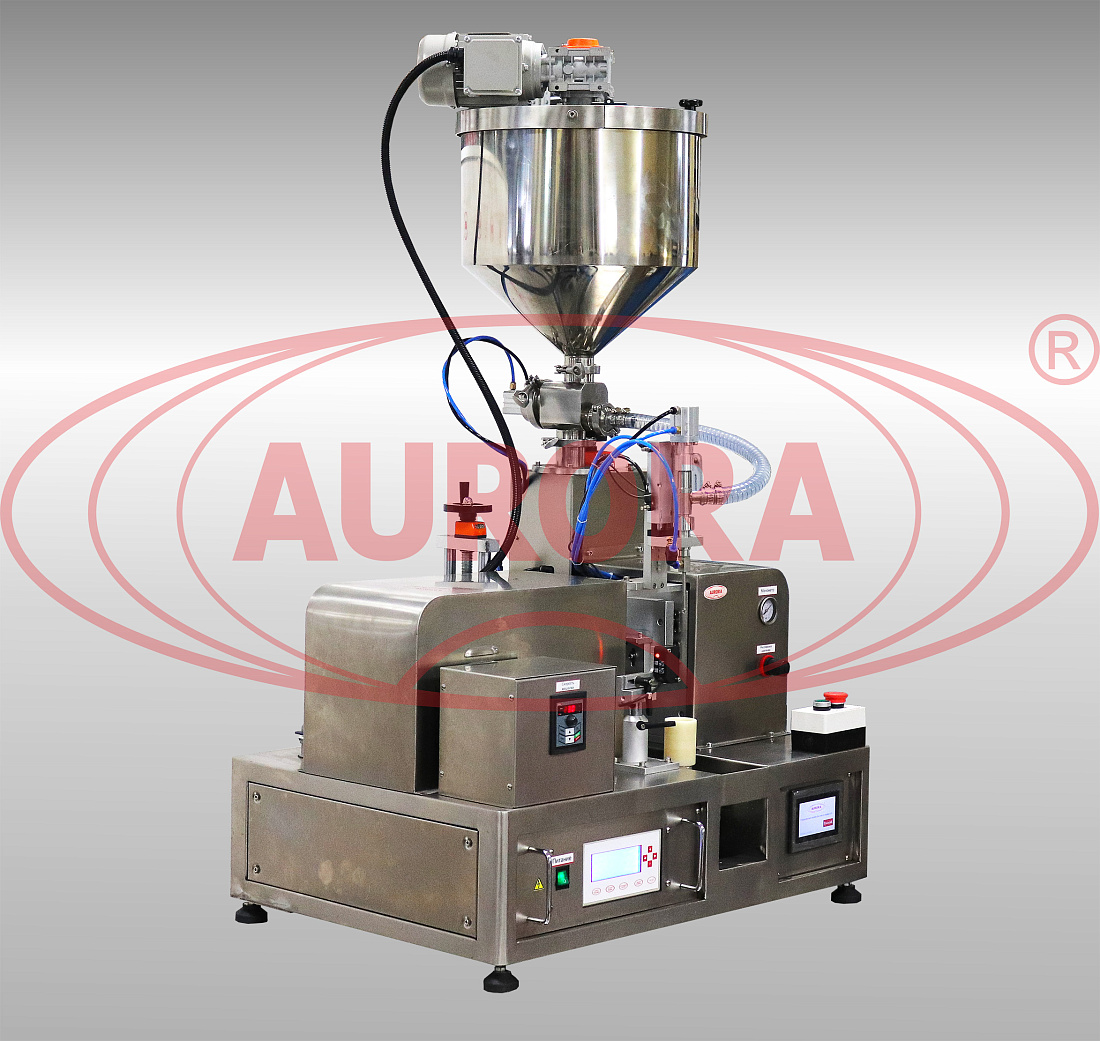

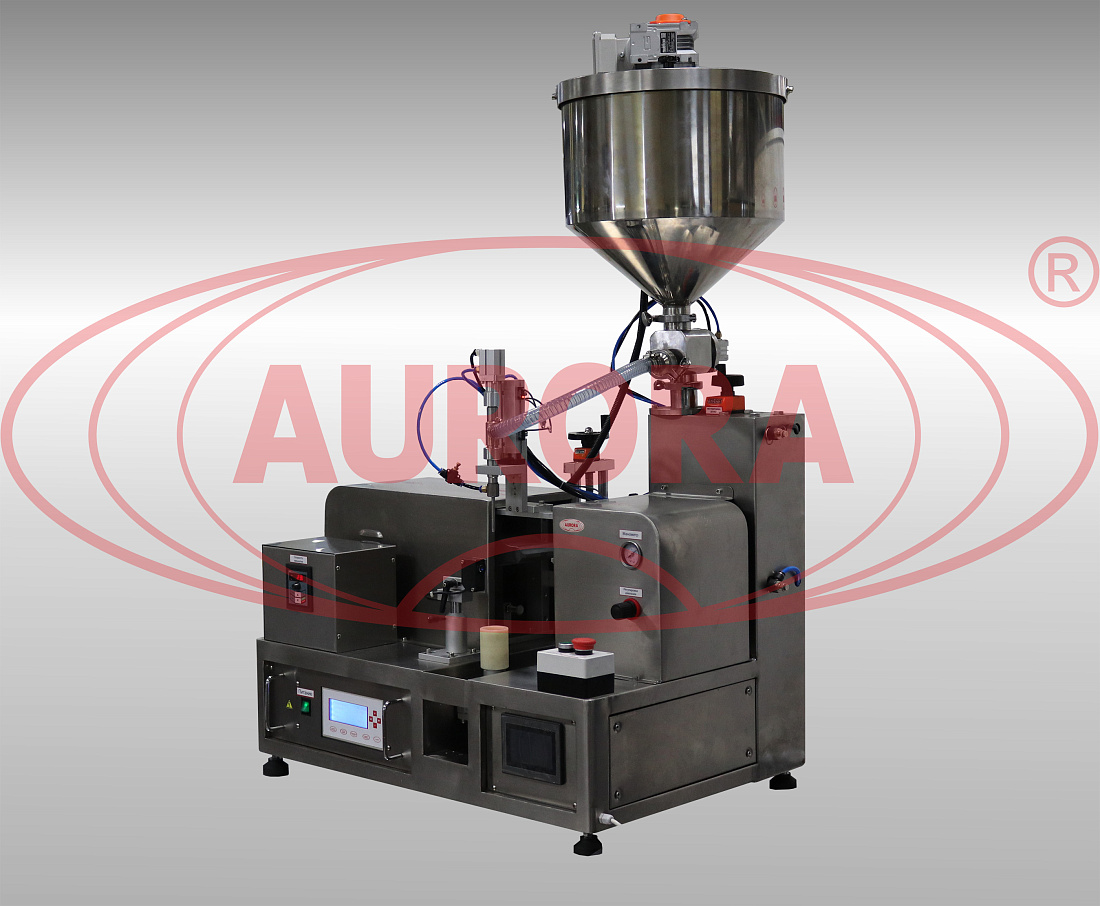

Настольный моноблок МЗ-400ЕД – это высокопроизводительная установка для упаковки продукции в тубы. Установка выполнена на базе поршневого дозатора с диапазоном розлива от 10 до 200 мл. В спектр выполняемых операций входит ориентация тубы по фотометке, наполнение продуктом, запайка и обрезка остатков упаковочного материала. Дозатор дополнен вместительным бункером с устройством перемешивания.

Достоинством полуавтомата является модуль ультразвуковой запайки, который выполняет эстетичный шов с плотной структурой. Модель имеет компактное настольное исполнение и оснащена оригинальной системой перемещения подстаканника с позиции розлива на позицию запайки.

Назначение и область применения

Полуавтоматический настольный моноблок МЗ-400ЕД предназначен для фасовки и запайки пластиковых и ламинатных туб. Оборудование применяется в пищевой, косметической, фармацевтической, ветеринарной промышленности для упаковки кремов, паст, гелей, мазей и других густых и вязких продуктов.

Принцип работы

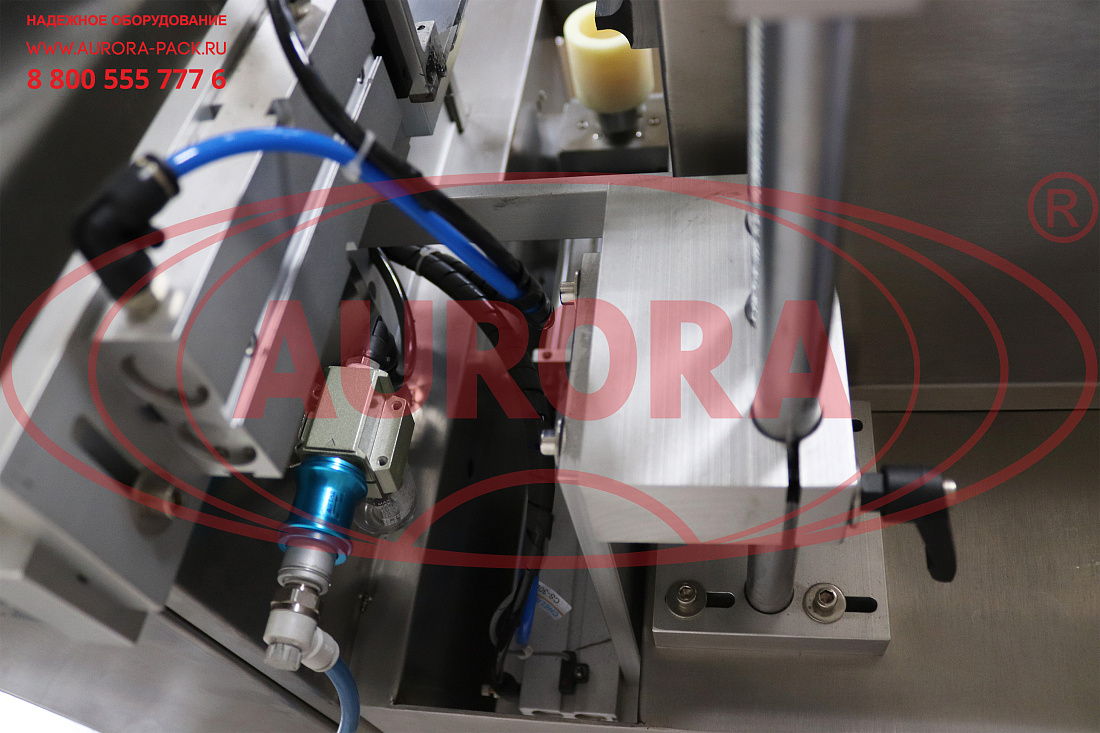

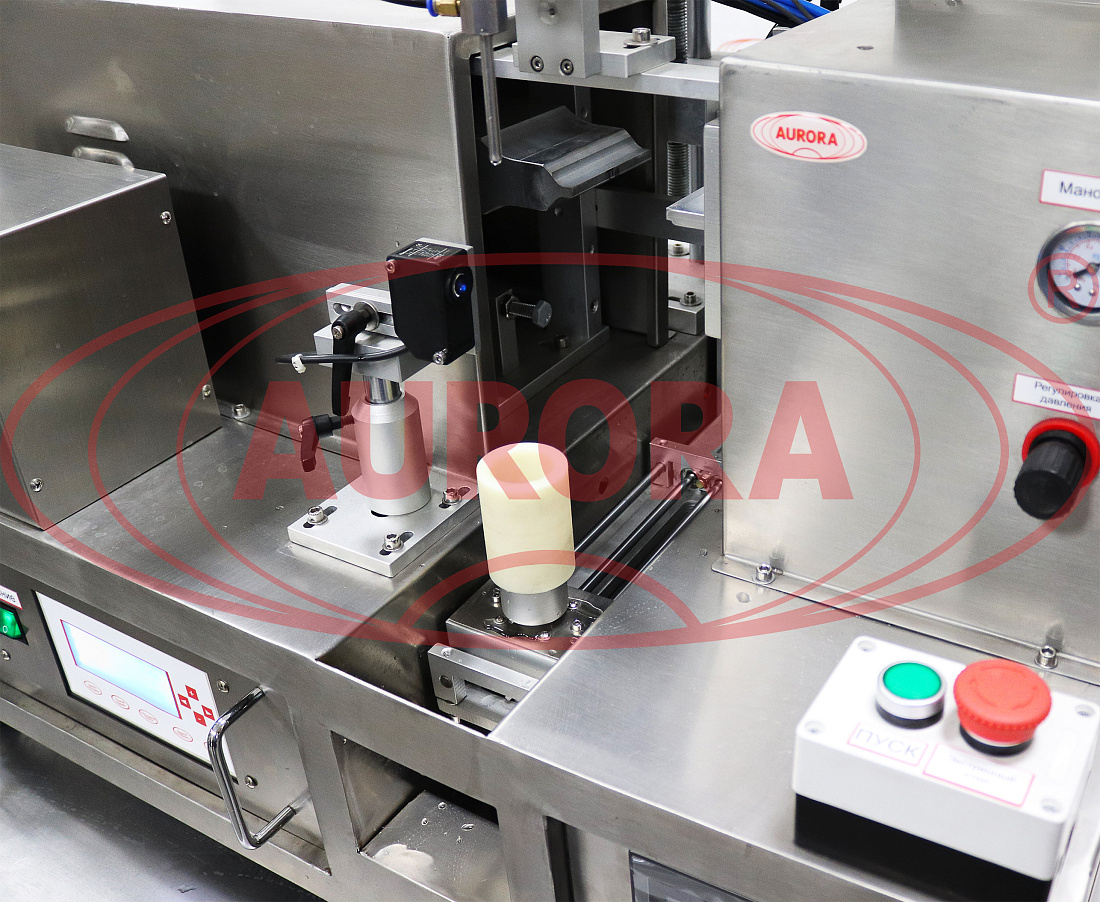

После запуска установки срабатывает ориентатор, который вращает тубу до срабатывания датчика фотометки. Затем дозирующее сопло опускается, и туба наполняется продуктом. Далее каретка подачи тубы перемещает тубу в зону запайки. Туба зажмётся между прижимающей формой и головкой ультразвукового генератора. Под действием высокоскоростной вибрации туба быстро запаивается. Затем механизм отрезки срезает остатки пластика, после чего каретка возвращается в исходное положение с готовой продукцией, а готовая туба извлекается из стакана.

Основные элементы

  • панель управления №1;
  • сетевой переключатель;

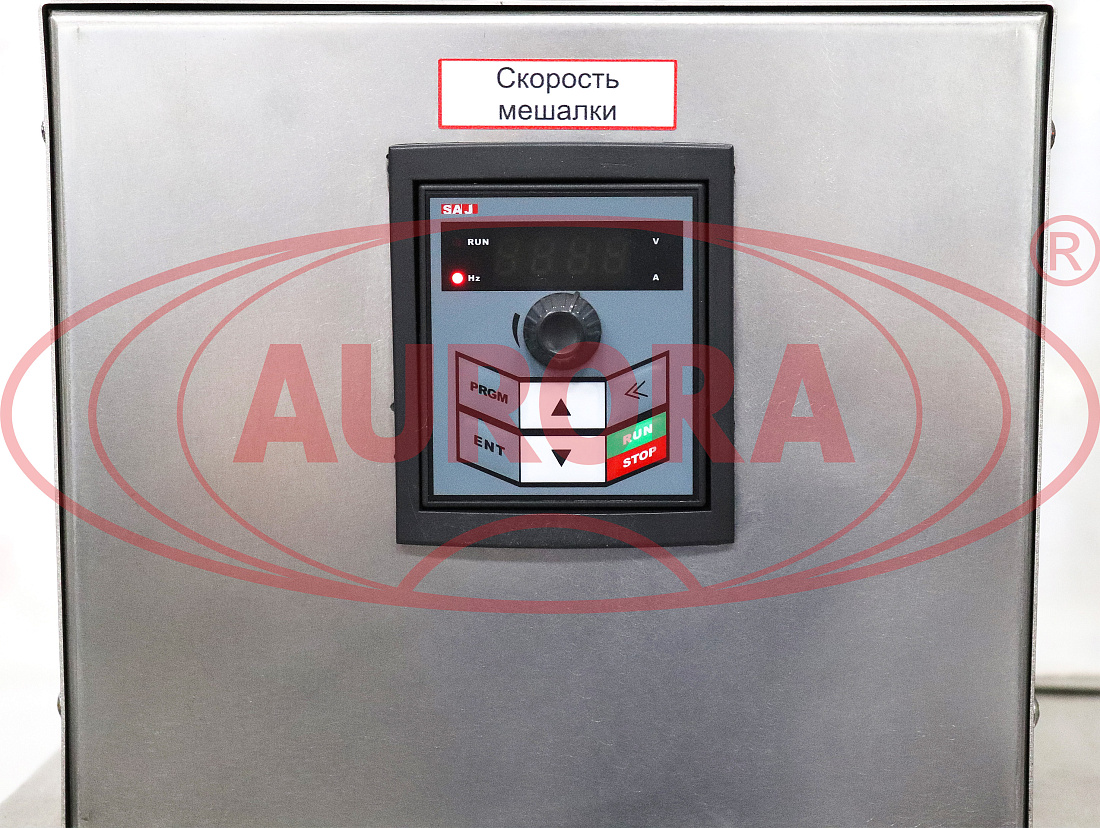

  • панель управления скорости вращения мешалки;
  • корпус с электрокомпонентами;

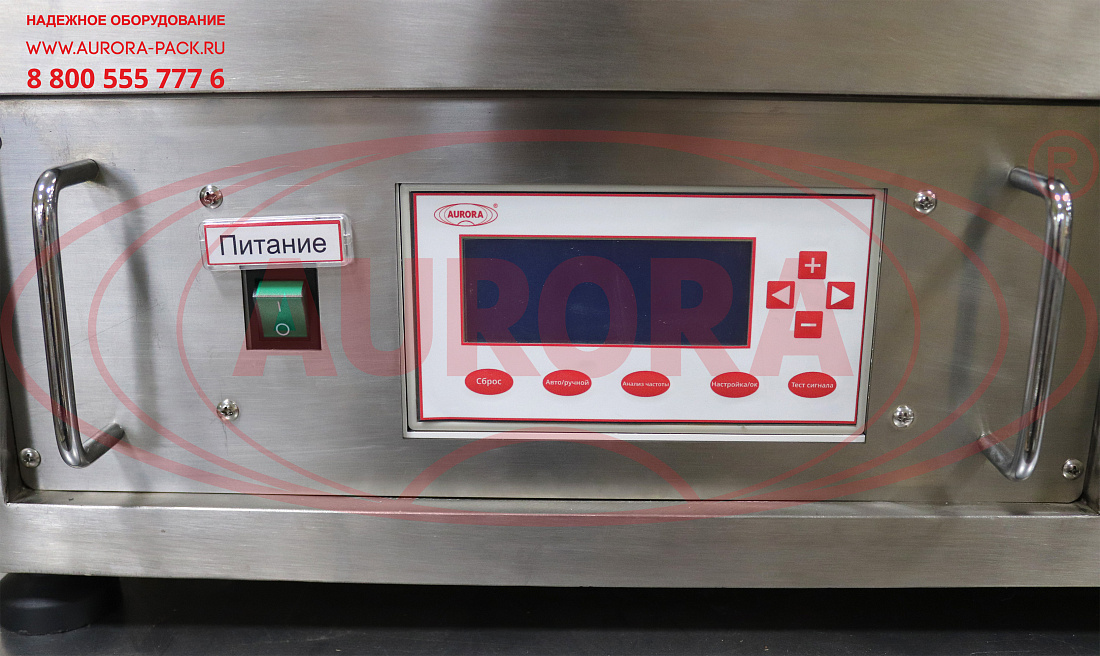

  • корпус с ультразвуковым генератором;
  • технологическая зона дозирования и запайки;
  • пневмоцилиндр клапана дозирующего сопла;
  • пневмоцилиндр опускания/поднятия дозирующего сопла;
  • маховик регулировки высоты высоты тары;
  • бункер;
  • мотор-редуктор мешалки бункера;
  • трёх ходовой клапан;
  • маховик регулировки объёма дозы;
  • корпус с пневмокомпонентами;
  • манометр;
  • регулировка давления в пневмосистеме полуавтомата;
  • кнопка «Аварийный СТОП»;
  • кнопка «Пуск»;
  • педаль;
  • панель управления №2.

Преимущества

  • Высокое качество сварного шва;
  • Автоматический подсчет количества запаянных туб;
  • Отсутствие деформации туб;
  • Система охлаждения.

Универсальность

Полуавтомат рассчитан на работу с тубами различного формата высотой от 50 до 250 мм.

Удобство работы

Усилие зажатия тубы, механизма отрезки и другие рабочие параметры регулируются при помощи панели управления. На экран автоматически выводится информация о ключевых показателях текущих процессов.

Варианты исполнения

Данная установка выпускается в модификациях с дозатором, рассчитанным на работу с тубами большего формата и может комплектоваться бункерами различного объема.

Безопасность

Моноблок оснащен электронной системой защиты от перегрузок и опцией аварийной остановки при возникновении сбоев.

Габариты, мм (Д х Ш х В): 1100х650х1420
Вес: 93 кг
Диапазон розлива: 10-200 мл
Мощность: не более 2,2 кВт
Напряжение: 220 В
Рабочее давление: 0,15-0,8 МПа
Отрасль:
  • Косметика
  • Комплексное оснащение фармацевтического производства
  • Пищевое производство
  • Ветеринария
  • Другие отрасли промышленности
Высота тары: 50-250 мм
Объем емкости: 37 л (бункер)
Длина запайки: до 80 мм
Интервал запайки: 0,1-9,9 сек
Интервал обрезки: 0,1-9,9 сек

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
