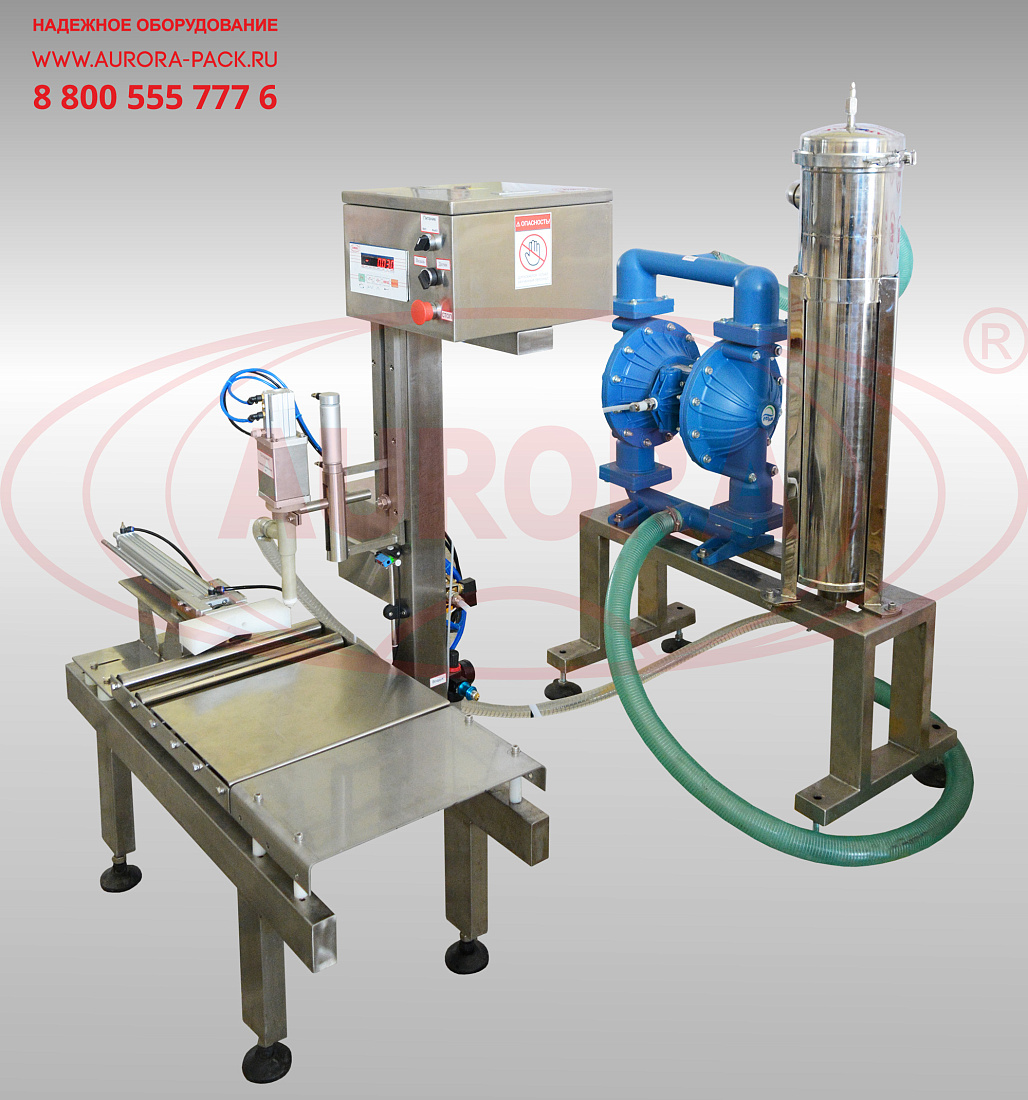

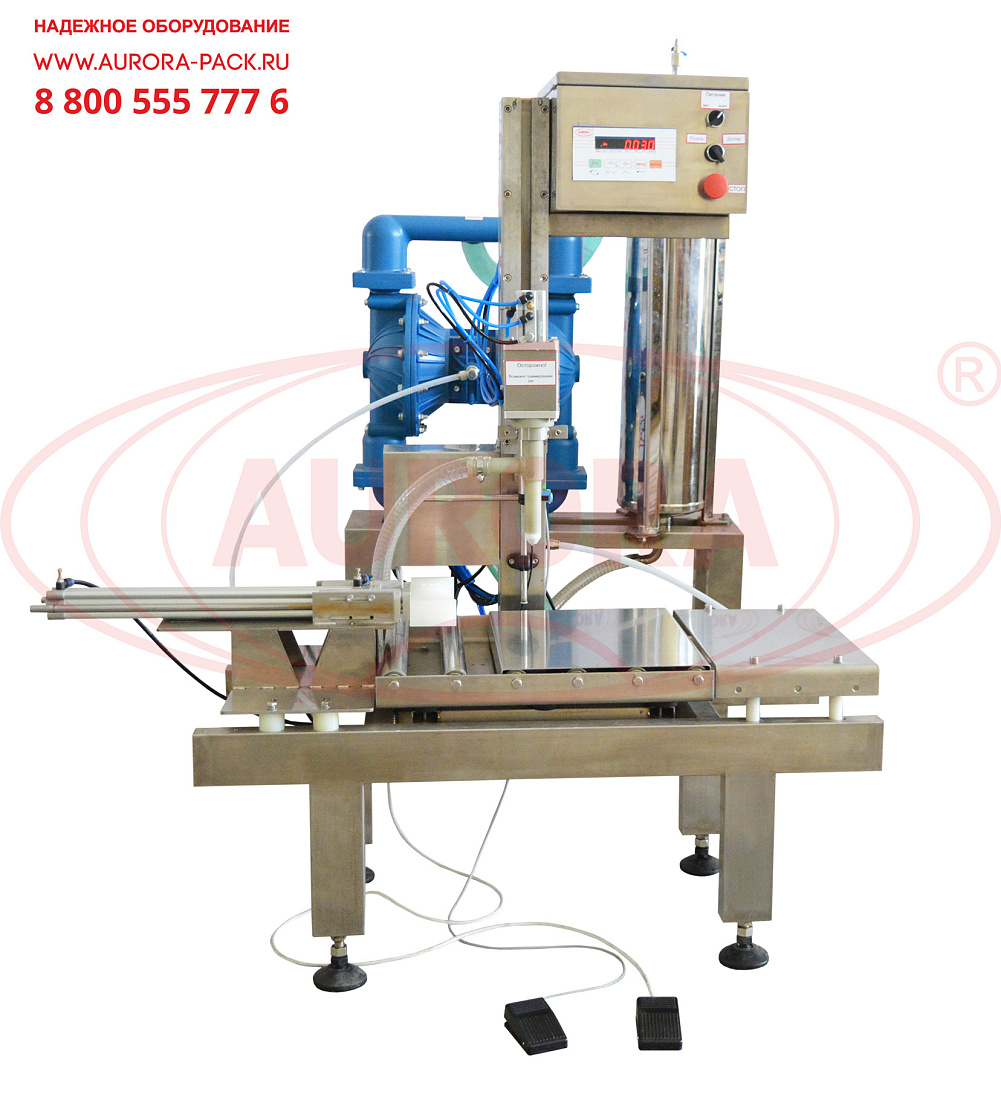

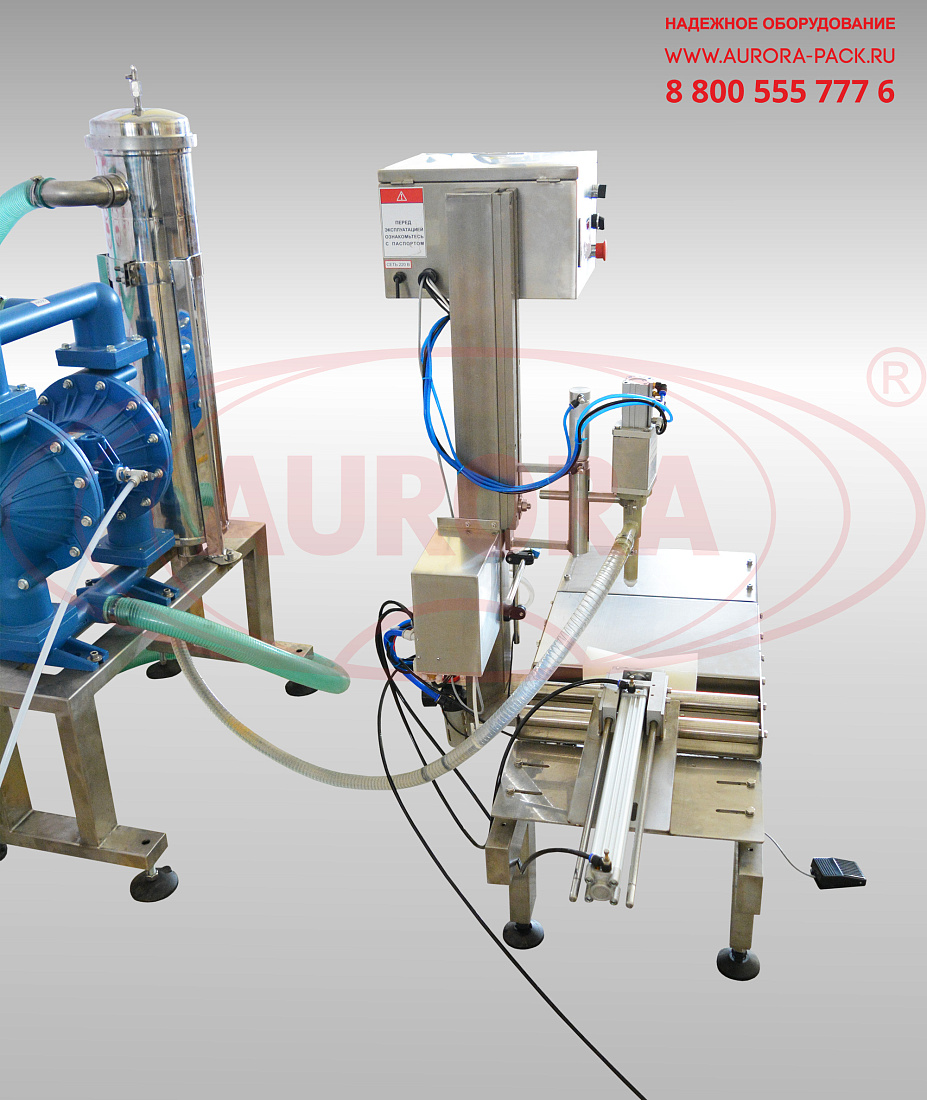

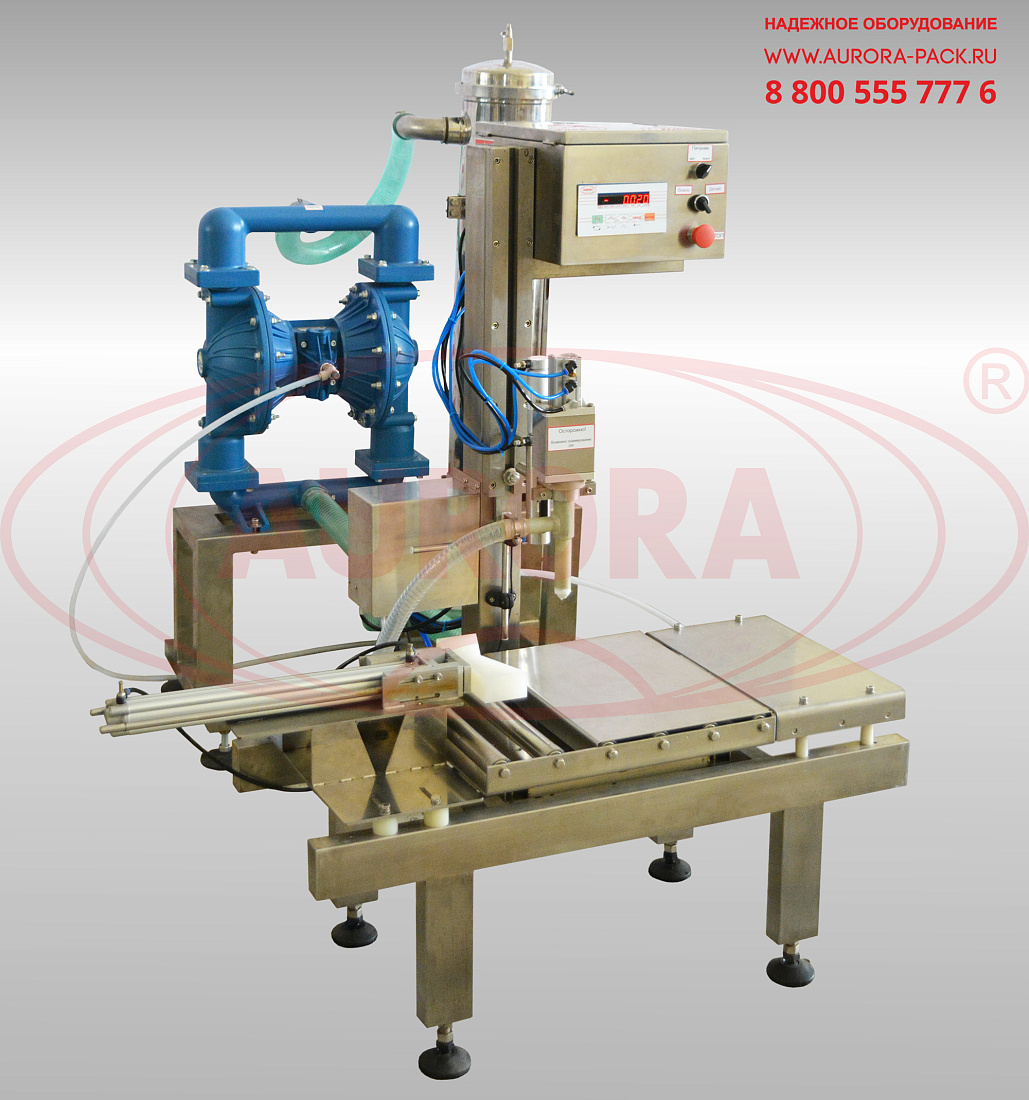

Полуавтоматический весовой дозатор МД-500Д1Б с мембранным насосом и толкателем тары

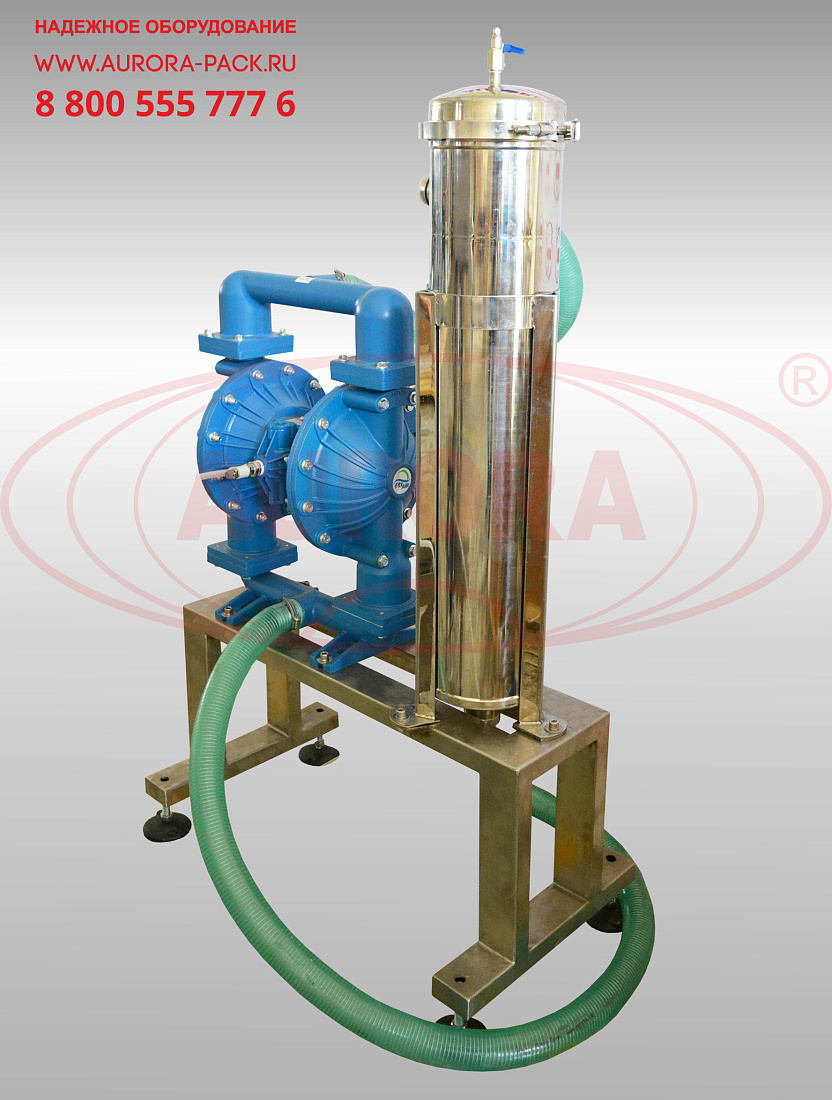

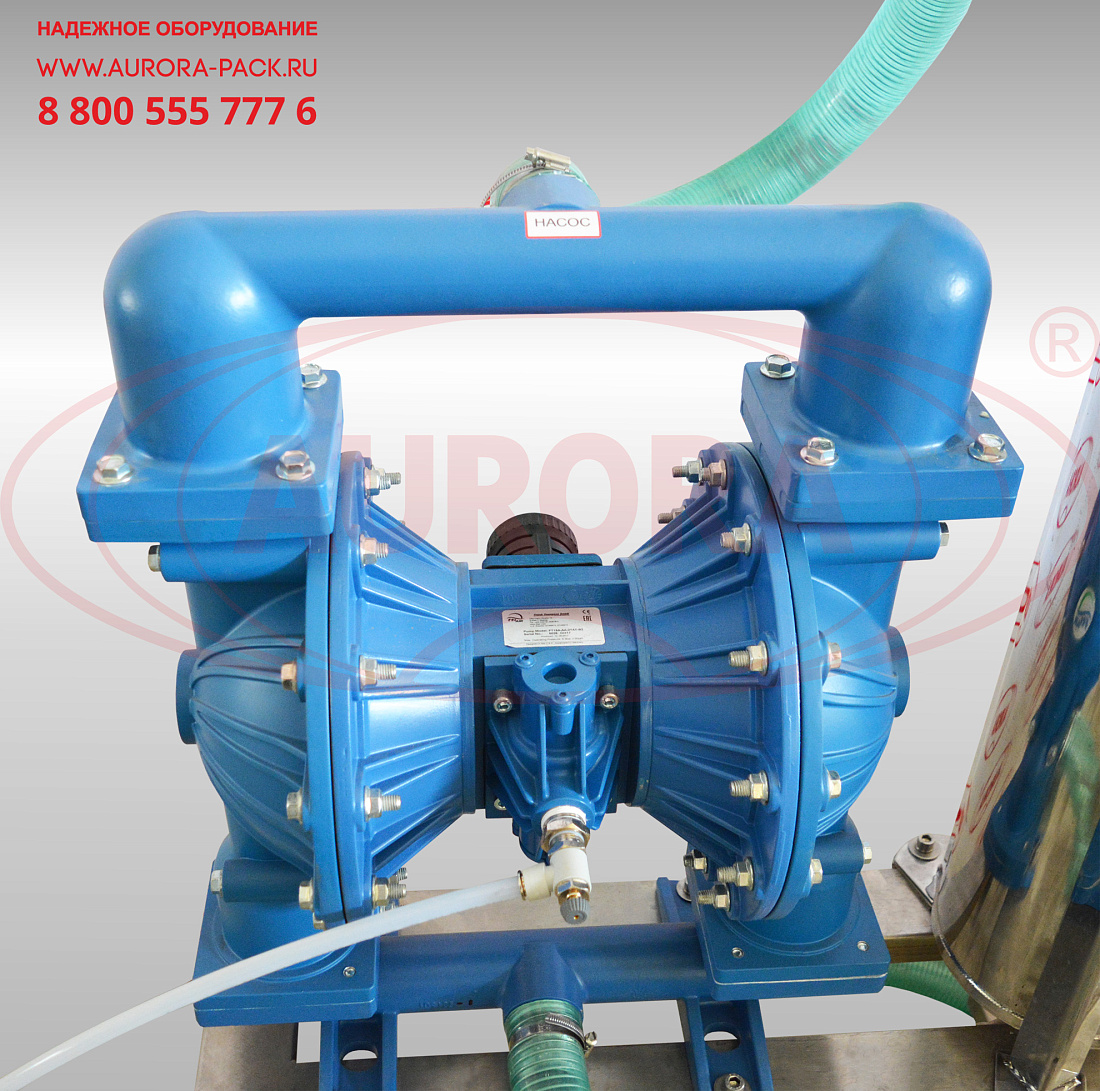

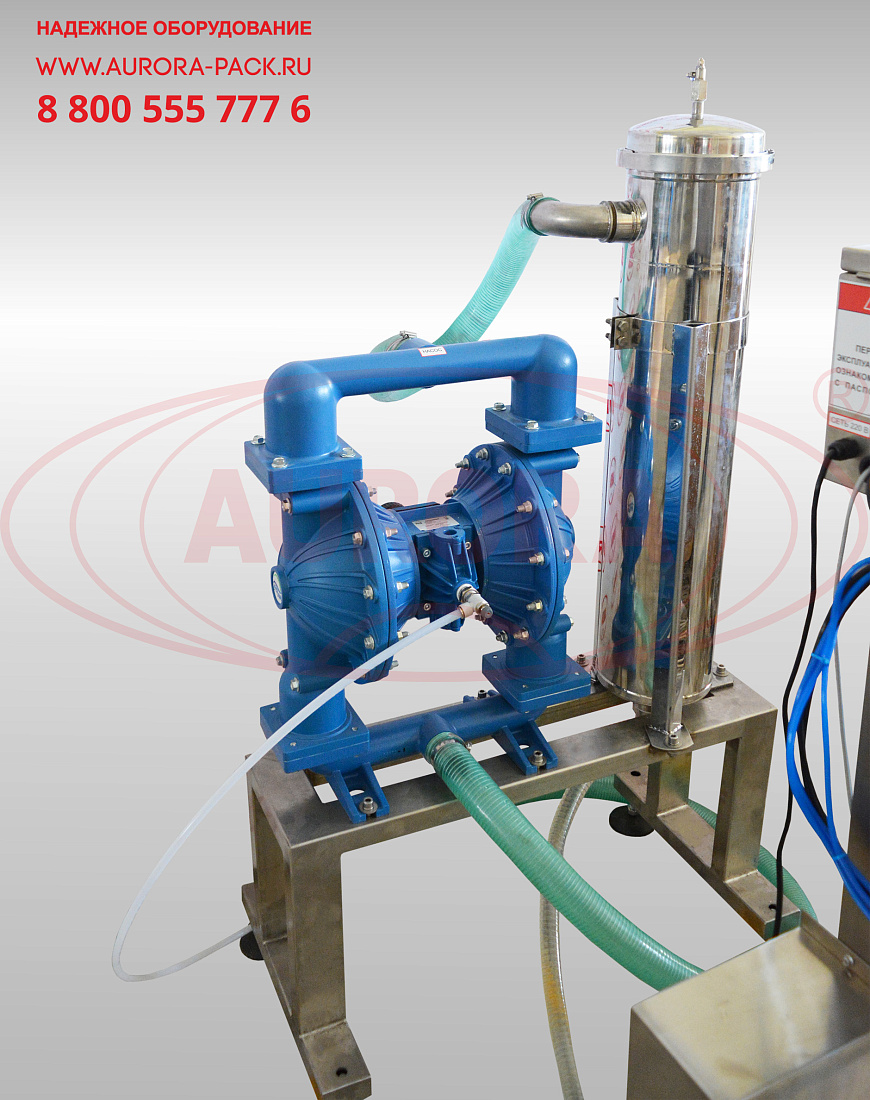

Одноканальный дозатор для розлива в ведра и канистры представлен в усовершенствованном исполнении с мембранным насосом подкачки продукта, что позволяет достигать высокой скорости работы. Материал мембран в насосе — тефлон, демонстрирующий устойчивость даже к воздействию щелочных и других едких компонентов. Конструктивной особенностью дозатора является наличие толкателя, который автоматически срабатывает после окончания дозирования, выгружая тару из зоны розлива.

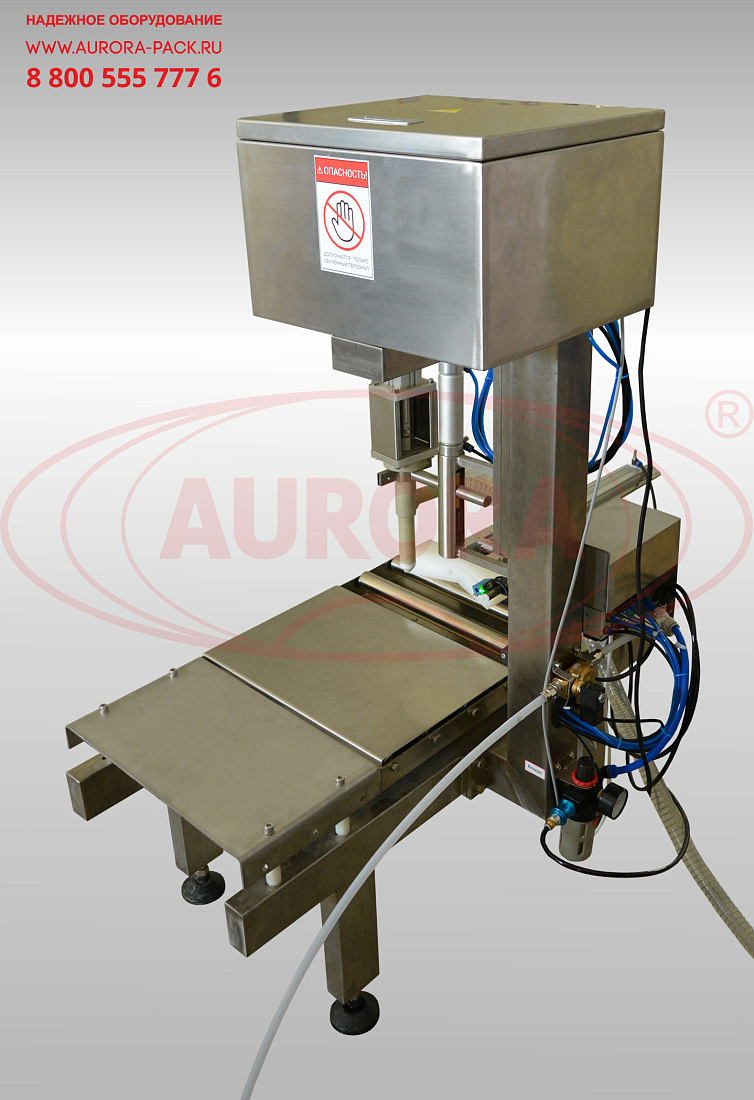

В дозаторе применяется весовой метод дозирования. Для определения дозы продукта в стол встроены весы. Взвешивание выполняется тензометрическими датчиками. Дозирующее сопло оснащено механизмом подъема, благодаря чему предотвращается возникновение разбрызгивания продукта при розливе. Подъем осуществляется при помощи пневмоцилиндра. На панели управления предусмотрена возможность выбора значения дозы замедления, которая обеспечит деликатный налив оставшейся дозы продукта.

Назначение и область применения

Дозатор предназначен для дозированной подачи продукта в заданном объеме в ПЭТ-ведра и канистры. Оборудование может применяться для розлива химических, строительных, автомобильных, технических жидкостей, а также удобрений, антисептиков, дезинфицирующих средств и другой продукции.

Принцип работы

Тара устанавливается под сопло, и на дисплее панели управления отображается её вес. Оператор задает необходимые настройки на панели управления, и, после обнуления значения веса тары, нажимает педаль для запуска процесса розлива. Сопло опускается, и выполняется процесс розлива. Продукт из накопителя поступает в цилиндр в момент открытия заднего клапана, который после заполнения этого цилиндра закрывается. При наполнении цилиндра поршень поднимается вверх, создает обратное давление, опускаясь вниз, в результате чего открывается передний однонаправленный клапан, и происходит непосредственно дозирование. После достижения определенного веса, заданного в настройках, насос перестает подкачивать продукт, и продукт доливается до заданного в настройках значения. После завершения розлива сопло поднимается, нажимается педаль управления толкателем, и тара перемещается на следующий технологический участок.

Основные элементы

• Стол со встроенными весами;
• Толкатель тары;
• Дозирующее сопло;
• Пневмоцилиндр сопла;
• Панель управления;
• Мембранный насос;
• Датчик наличия тары;
• Кнопка «Аварийный стоп».

Преимущества

• Мембранный насос подачи продукта — в комплекте с дозатором;
• Система опускания дозирующего сопла позволяет избегать брызг, повышая точность дозирования;
• Функция замедления дозы активизируется после остановки подкачки продукта, обеспечивая долив жидкости на малой скорости;
• Устройство выталкивания тары облегчает нагрузку на оператора.

Универсальность

Дозатор может использоваться для розлива различных типов жидкостей, в том числе слабовязких и агрессивных. Для переналадки на разные типы тары требуется замена оснастки толкателя.

Удобство работы

Регулировка параметров работы машины осуществляется при помощи простой и интуитивно-понятной системы управления. Предусмотрена возможность выбора оптимального режима работы – от педали или от датчика наличия тары.

Варианты исполнения

Дозатор изготавливается в исполнении с двумя соплами, работающими параллельно. Установка может быть выполнена с рольгангом и дополнена укупором на подвесе.

Безопасность

Наличие выталкивателя тары исключает необходимость в ручной выгрузке наполненных емкостей, что обеспечивает дополнительную безопасность ра-боты с дозатором. Опция «Аварийный стоп» позволяет быстро остановить работу машины в экстренной ситуации.
