Поворотный стол ТДМ Плюс для подачи изделий на пост ультразвуковой запайки

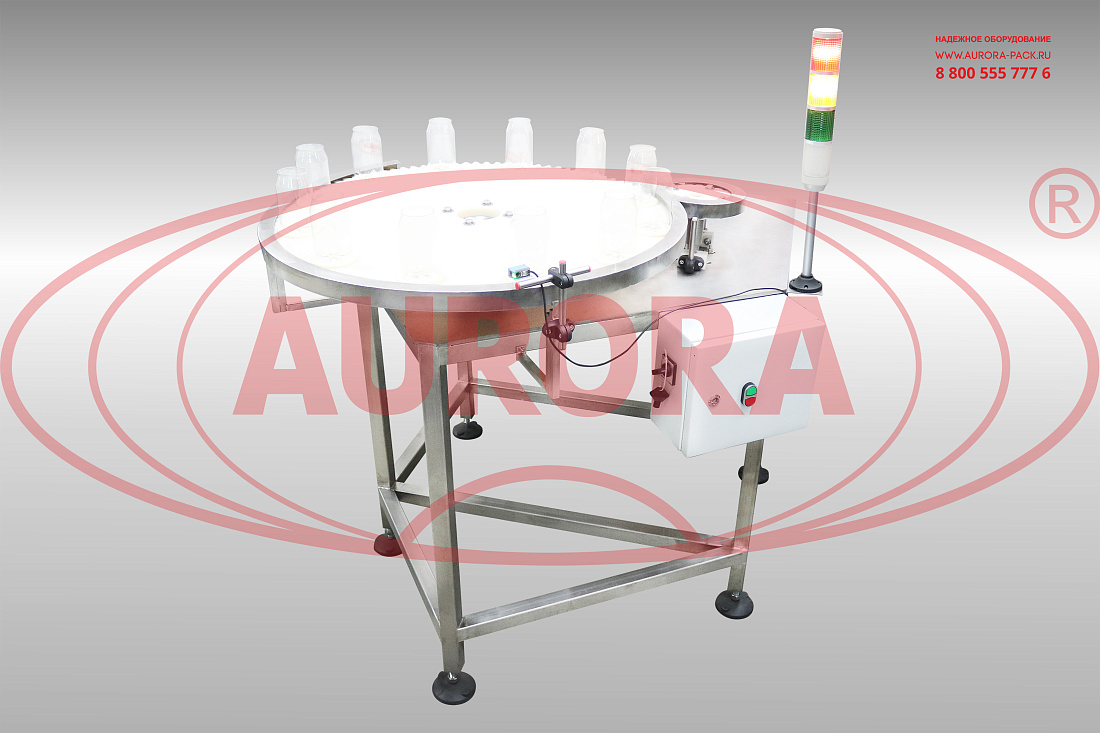

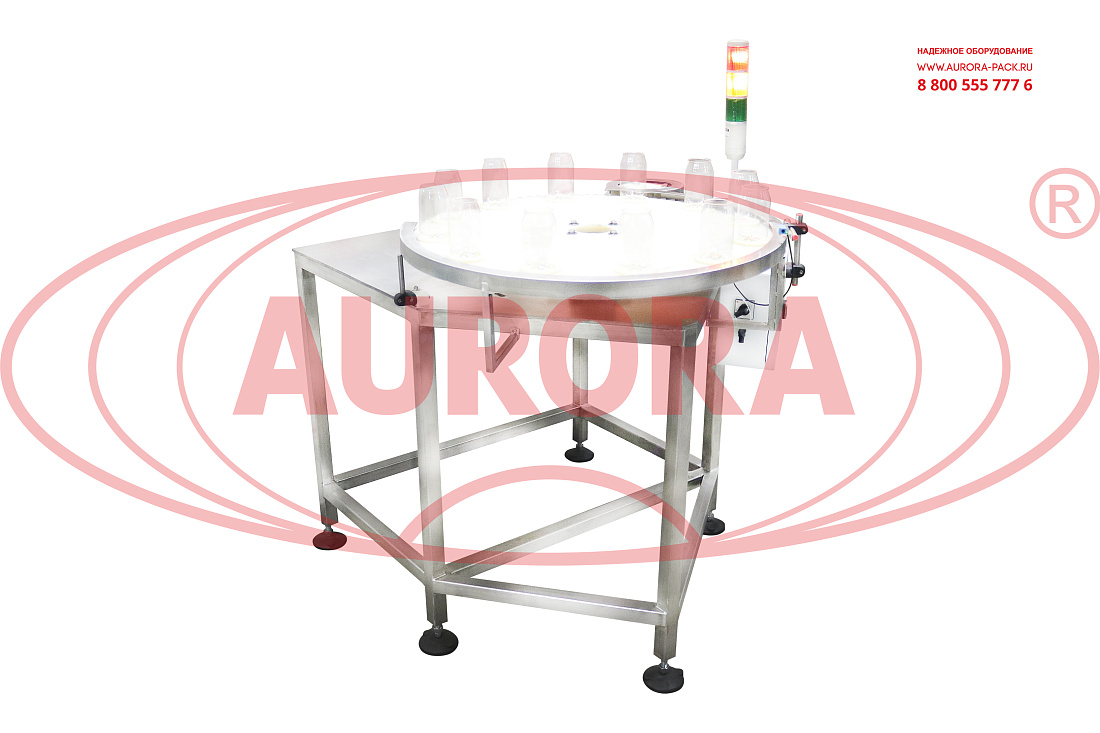

Универсальный поворотный модуль ТДМ-600 Плюс обеспечивает бережное перемещение и точную подачу двухкомпонентных изделий на технологический участок для ультразвуковой запайки. Оборудование представляет собой устойчивую раму с многопозиционным вращающимся диском. Особенностью исполнения данного стола является наличие индивидуальных слотов для размещения изделий.

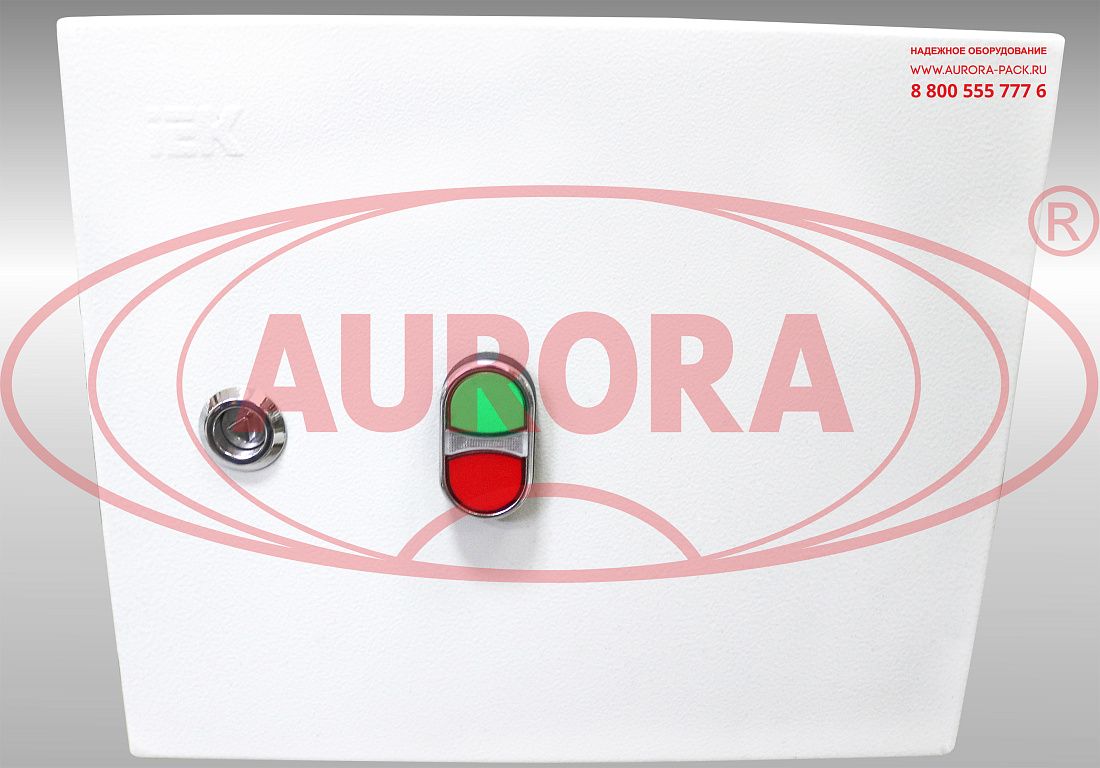

Конструкция установки изготавливается из нержавеющей стали марки AISI304, а диск – из медицинского капролона. Высота стола в представленной модификации составляет 1050 мм. Блок управления рабочими параметрами выполнен в виде компактного закрытого шкафа с кнопками. Светосигнальная колонна выполняет оперативное оповещение о каких-либо сбоях в работе.

Назначение и область применения

Стол дисковый модели ТДМ-600 Плюс является вспомогательным оборудованием участков запайки и предназначен для транспортировки предварительно собранных изделий непосредственно к запайщику. Модель широко востребована в компаниях различных сегментов промышленности, выпускающих фильтры для воды и другие изделия бытового и промышленного назначения.

Принцип работы

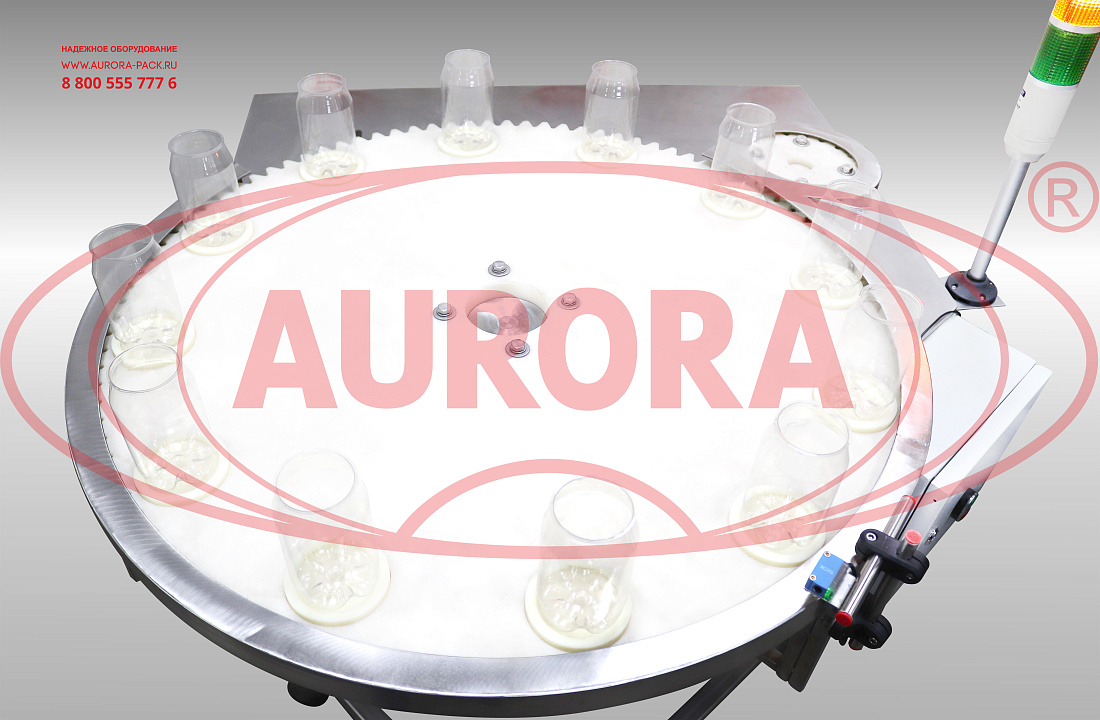

Электропривод приводит в движение угловой диск. Угловой диск методом зацепления ребер приводит в движение делительный диск. Посредством вращения диска осуществляется перемещение изделий, установленных в специальные пазы (подстаканники).

Основные элементы

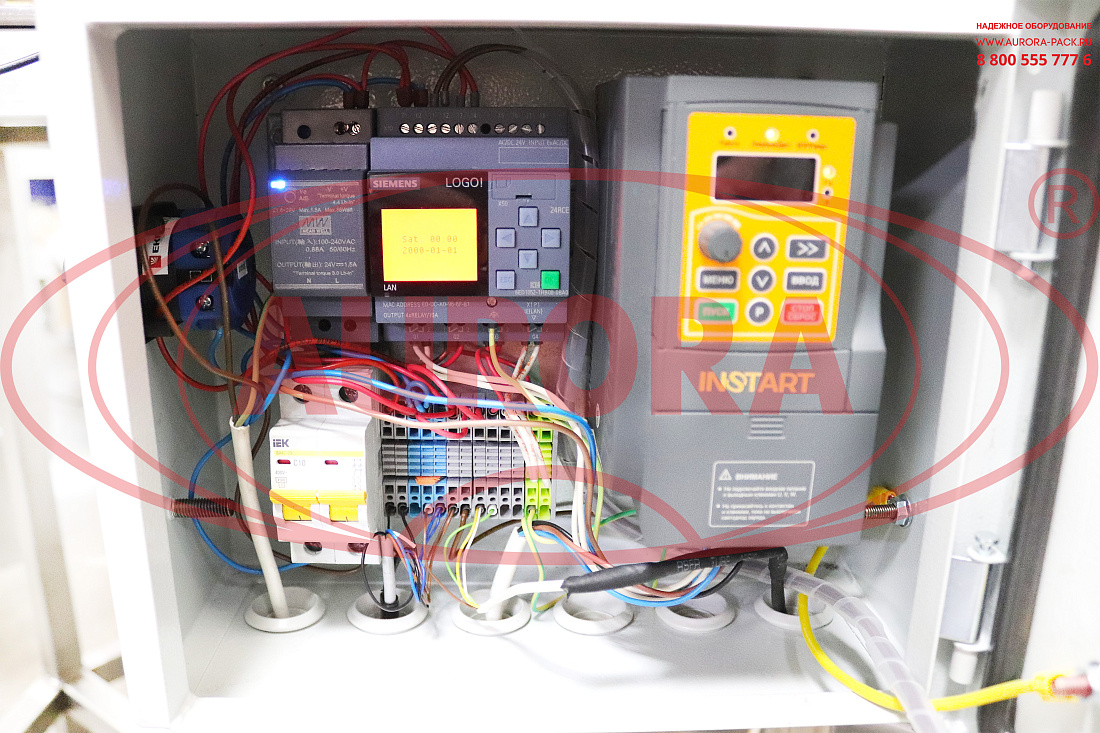

• Шкаф управления;
• Светосигнальная колонна;
• Угловой диск;
• Делительный диск;
• Датчик наличия изделий.

Преимущества

• Точное перемещение изделий к модулю запайки;
• Система встроенных датчиков контроля наличия изделий;
• Автоматическая остановка при отсутствии изделия на позиции;
• Система визуального оповещения о возникновении сбоев или неисправностей.

Универсальность

Конструкцией установки предусмотрена возможность замены подстаканников при необходимости использования изделий другого формата.

Удобство работы

Установка отличается простотой эксплуатации и не требует специальной подготовки персонала. Эргономичная конструкция обеспечивает удобство проведения обслуживания и визуального контроля за ходом работ.

Варианты исполнения

Данный стол имеет широкий спектр вариантов исполнения, адаптированных к работе с изделиями различной формы и размера. В зависимости от особенностей эксплуатации возможна установка элементов управления как непосредственно на самом столе, так и вывод на общий блок управления всей линии.

Безопасность

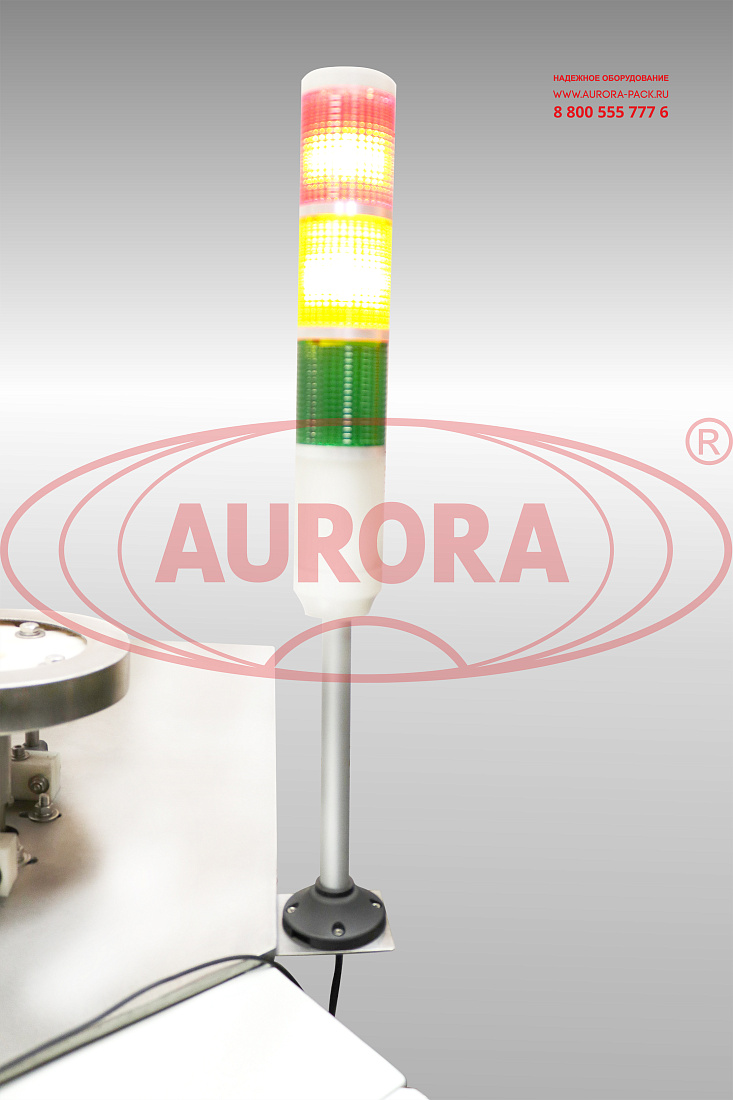

Для контроля технологического процесса и обеспечения безопасности персонала данный стол оборудован светосигнальной колонной которая реализует оповещение о сбоях путем подачи визуальных и звуковых сигналов.
