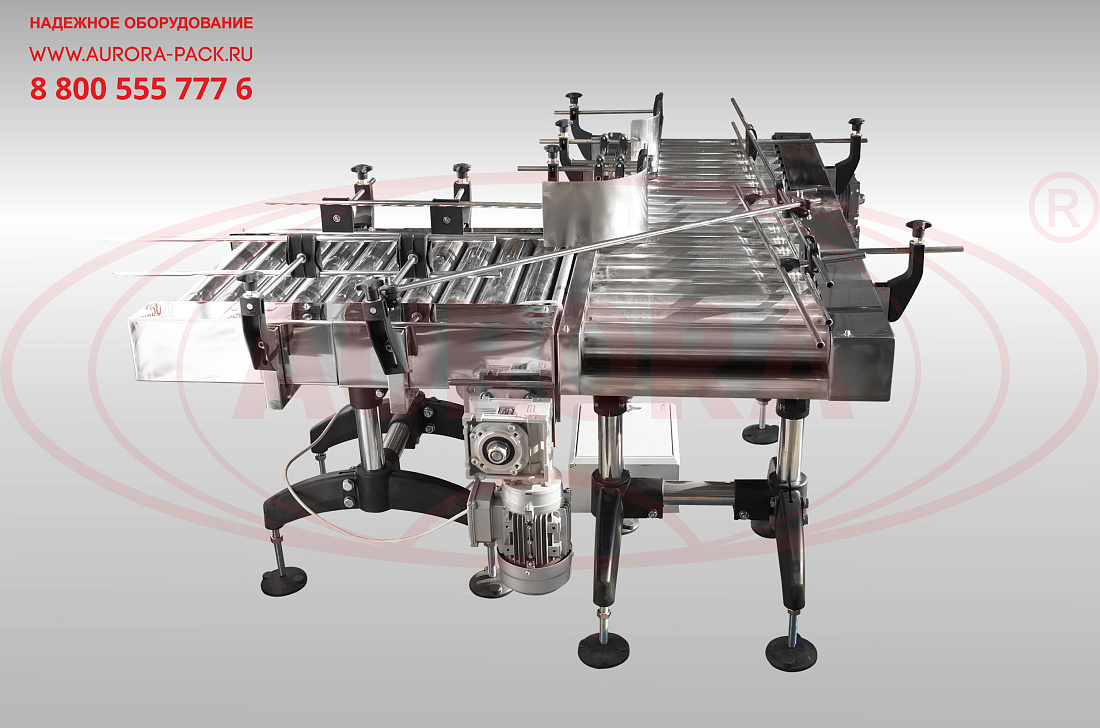

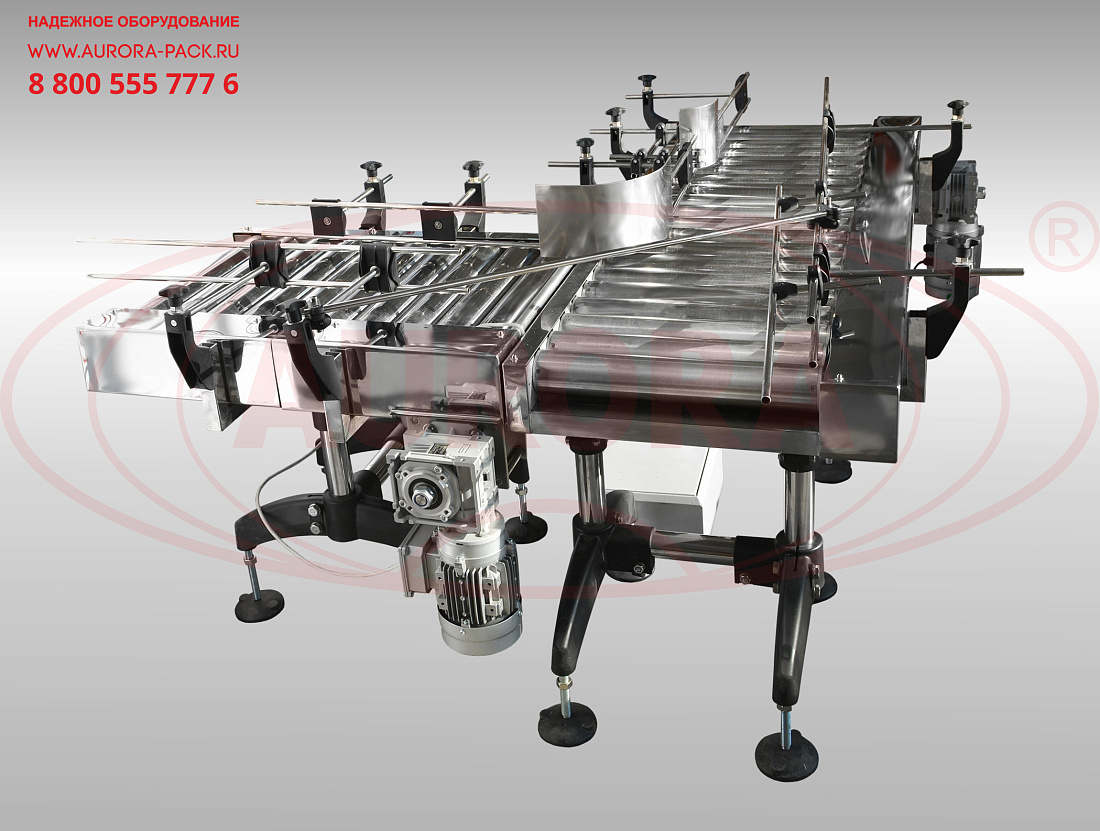

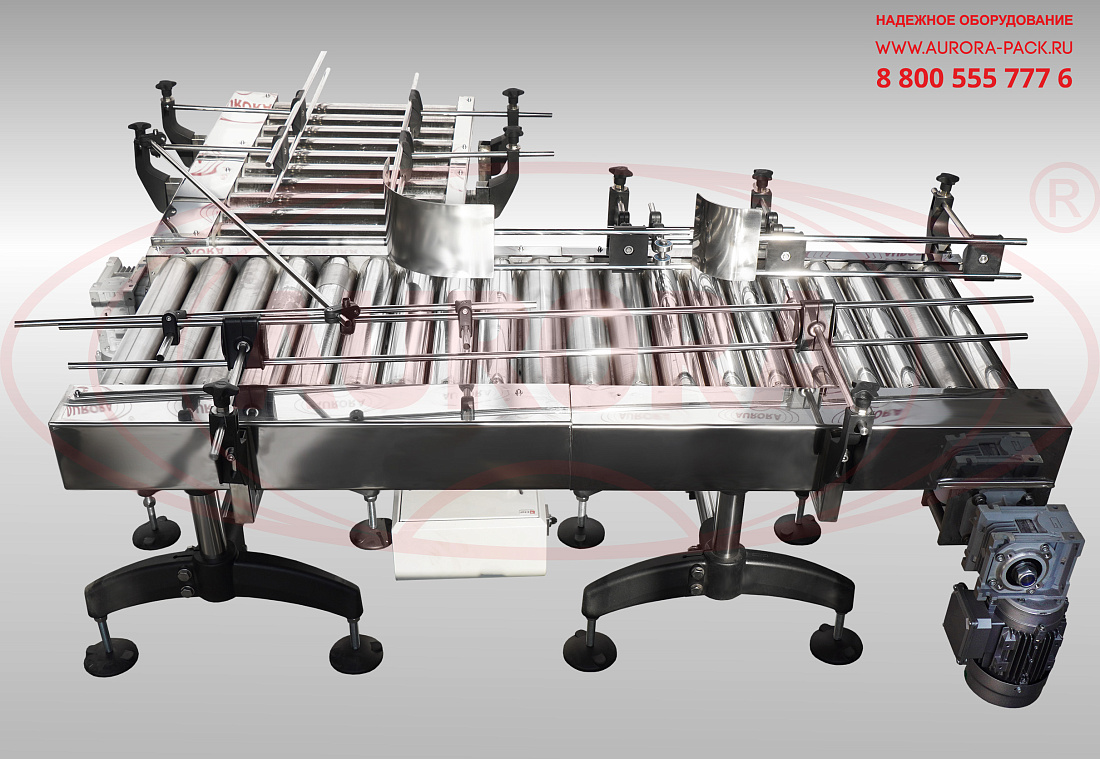

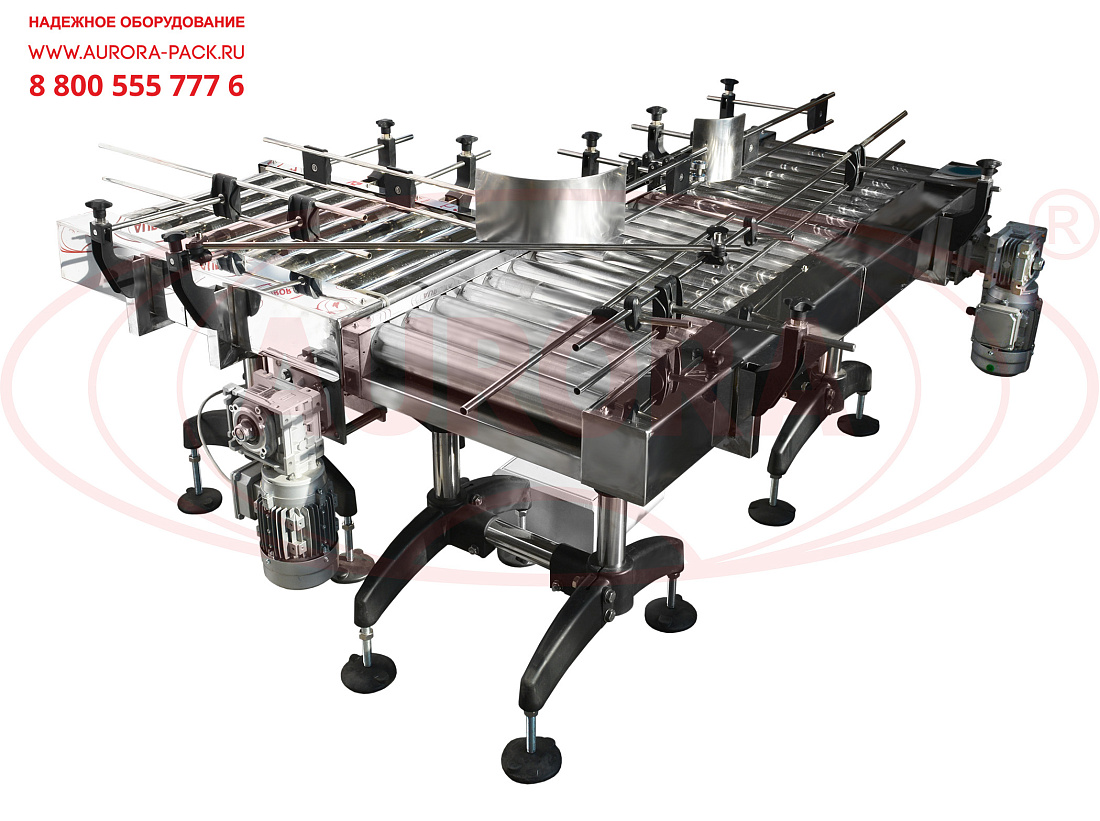

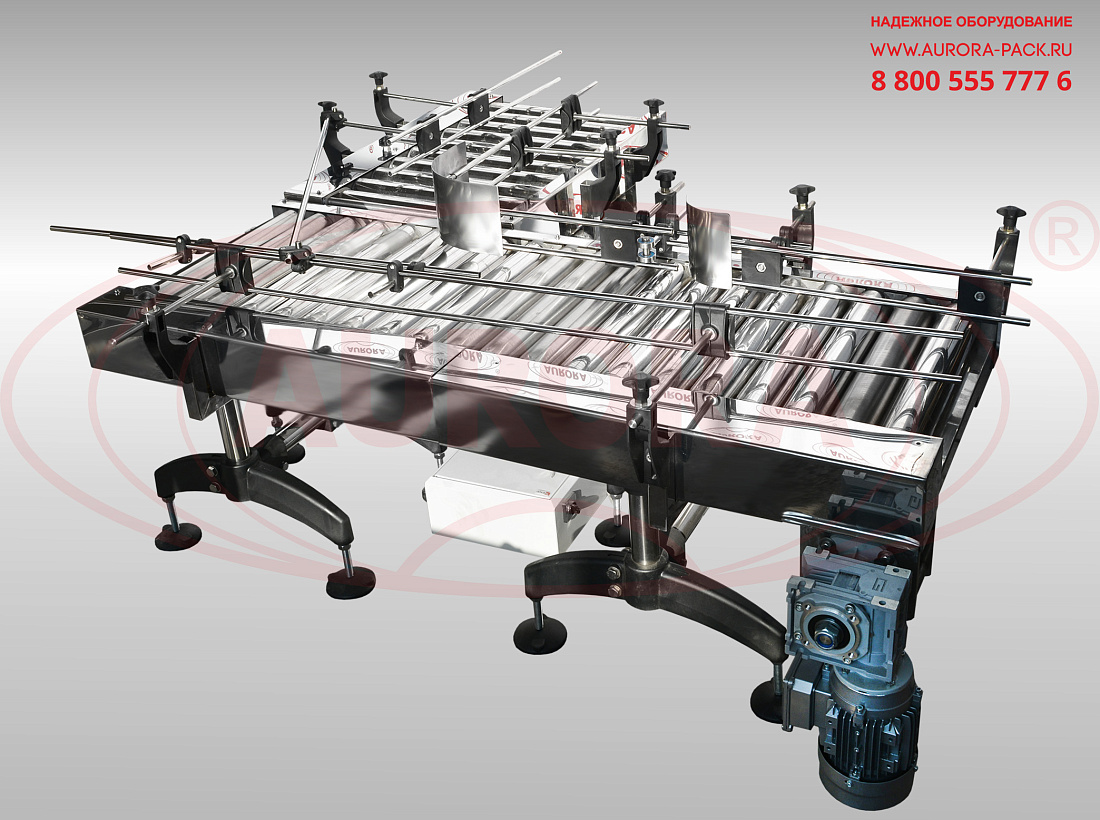

Роликовый транспортер (рольганг) угловой серии ТЛ

Описание
Характеристики
Видео
Документация
Вопросы по оборудованию

Вопросы по оборудованию

Остались вопросы? напишите нам

Нажимая на кнопку, Вы даете согласие на обработку персональных данных и соглашаетесь с политикой конфиденциальности.
Универсальный приводной роликовый конвейер применяется в качестве дополнительного оснащения линейных машин розлива, укупорки и этикетирования. Установка представляет собой сдвоенный рольганг, в котором секции расположены перпендикулярно друг другу. Данная конструкция позволяет автоматически изменять направление движения груза. В месте стыка секций установлена специальная гладкая пластина, благодаря которой изделие выполняет плавный поворот. Скорость вращения группы роликов синхронизируется со скоростью движения груза по роли, обеспечивая оптимальный режим функционирования.
Применение поворотного рольганга позволяет выстраивать компактные конвейерные трассы в соответствии с конфигурацией помещения. Установка укомплектована двумя моторами-редукторами мощностью по 0,25 кВт. Транспортер имеет устойчивую конструкцию и простую систему управления. Для изготовления используются нержавеющая сталь AISI304, пластмасса и другие высококачественные материалы.

Назначение и область применения

Роликовый транспортер линейный ТЛ (рольганг) предназначен для горизонтального перемещения несыпучих грузов (контейнеров, коробок, поддонов). Оборудование широко применяется в сфере производства напитков, продуктов питания, фармацевтических препаратов, растворов для гематологических анализаторов, бытовой химии и другой продукции.

Принцип работы

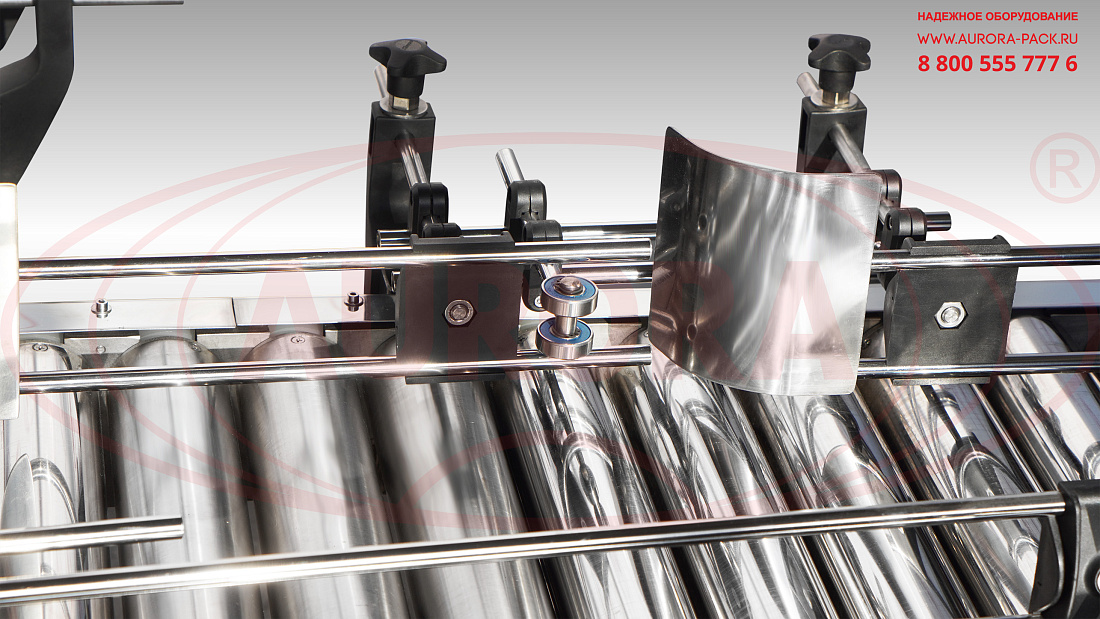

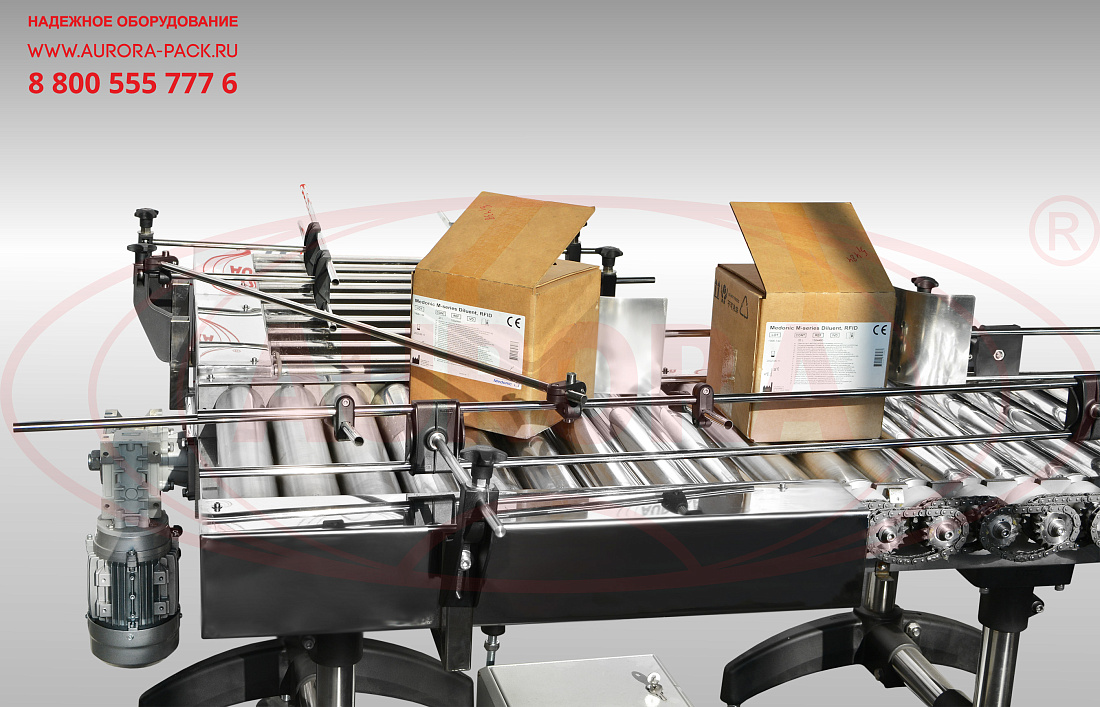

Мотор-редуктор запускает в движение ролики, которые начинают непрерывно вращаться. В результате вращения осуществляется перемещение груза. Тара/коробка перемещается по первой секции транспортера, после чего переходит на вторую секцию, где продолжает движение в новом направлении. При помощи поворотной пластины формируется угол заворота груза. Изделие перемещается по рольгангу далее, в зону выгрузки.

Основные элементы

  • привод подачи;
  • корпус;
  • ролики из нержавеющей стали;
  • направляющие;
  • регулировочный узел.

Преимущества

  • Компактная и мобильная конструкция;
  • Экономия производственного пространства, возможность обхода неустранимого препятствия за счет поворотной траектории движения;
  • Возможность интеграции с линиями розлива и упаковки;
  • Приводная система обеспечивает эффективность работы с крупными и тяжелыми грузами.

Универсальность

Оборудование может использоваться не только в качестве узла для перемещения груза, но также как участок для проведения операций сканирования, сборки и маркировки изделий. Рольганг может встраиваться в линии или использоваться автономно.

Удобство работы

Упрощенный интерфейс управления позволяет с легкость осуществлять наладку работы установки, регулировать высоту, скорость движения и другие параметры в соответствии с индивидуальными производственными особенностями.

Варианты исполнения

Конвейерный рольганг имеет широкий диапазон вариантов исполнения — различной протяженности и оптимальной частотой роликов, в соответствии с типом груза.

Безопасность

Наличие защитных бортов (направляющих) исключает смещение и падение груза при перемещении.


Отрасль:
  • Комплексное оснащение фармацевтического производства
  • Пищевое производство
  • Химия
Высота транспортера, мм:600±50
Ширина, мм:430
Длина, м, не менее:11
Масса, кг, не менее:1500

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
