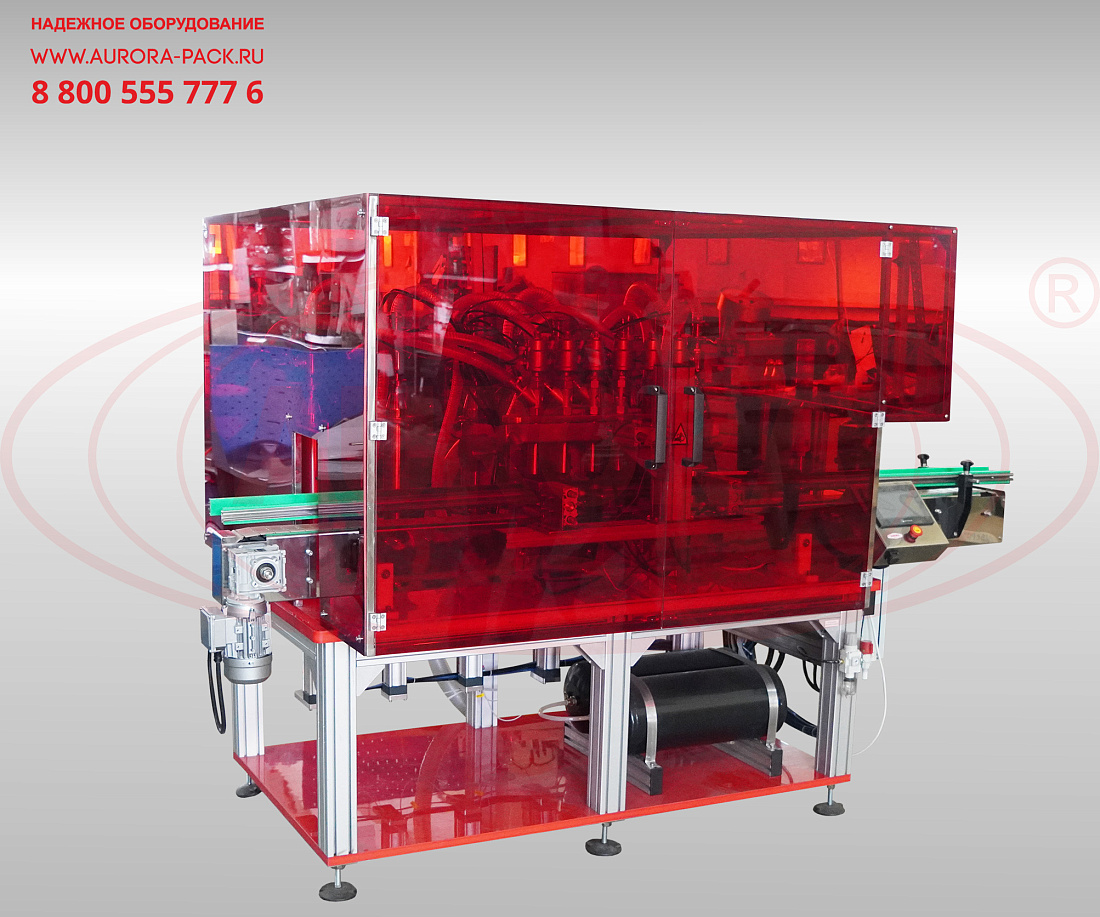

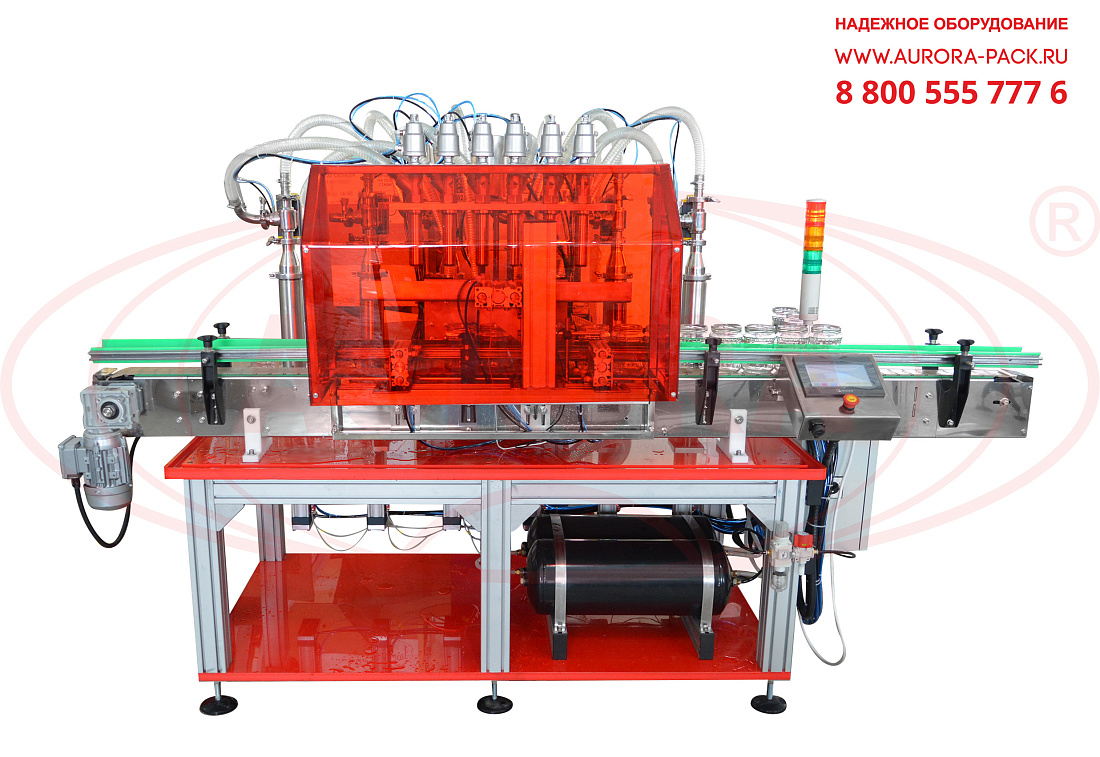

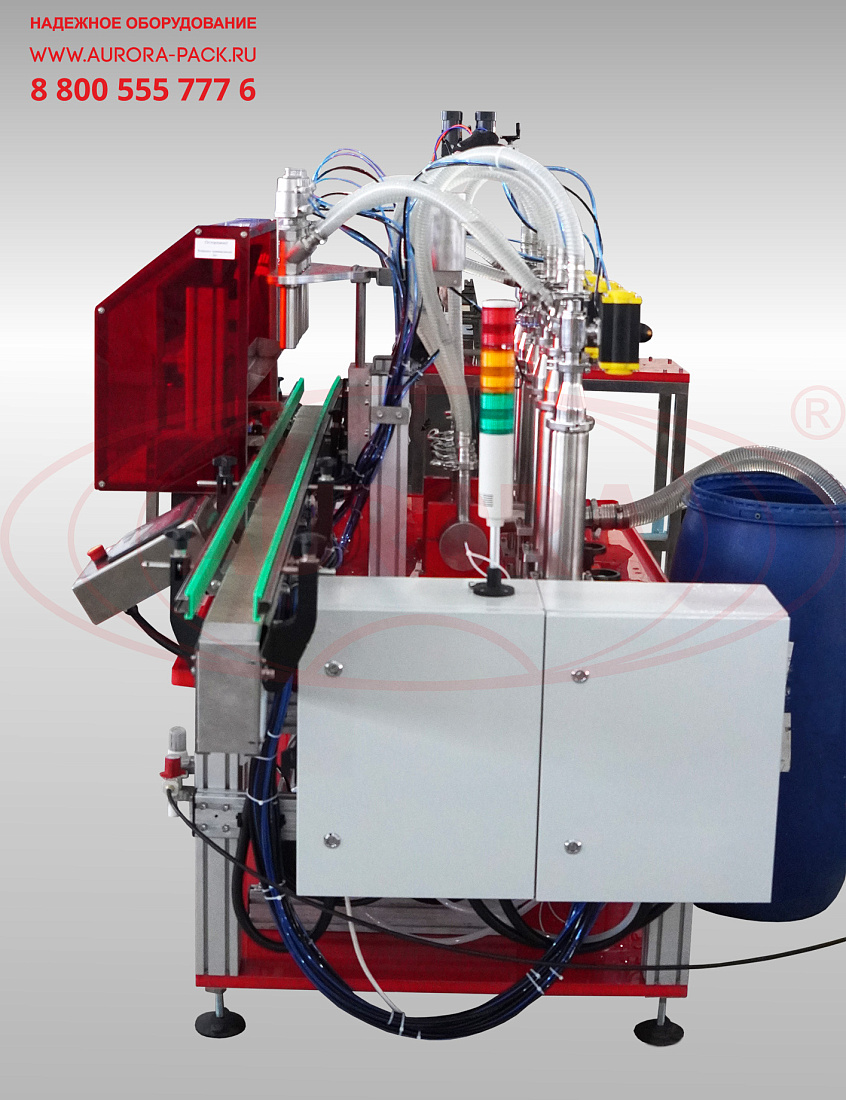

Шестисопельный поршневой дозатор Niagara-P

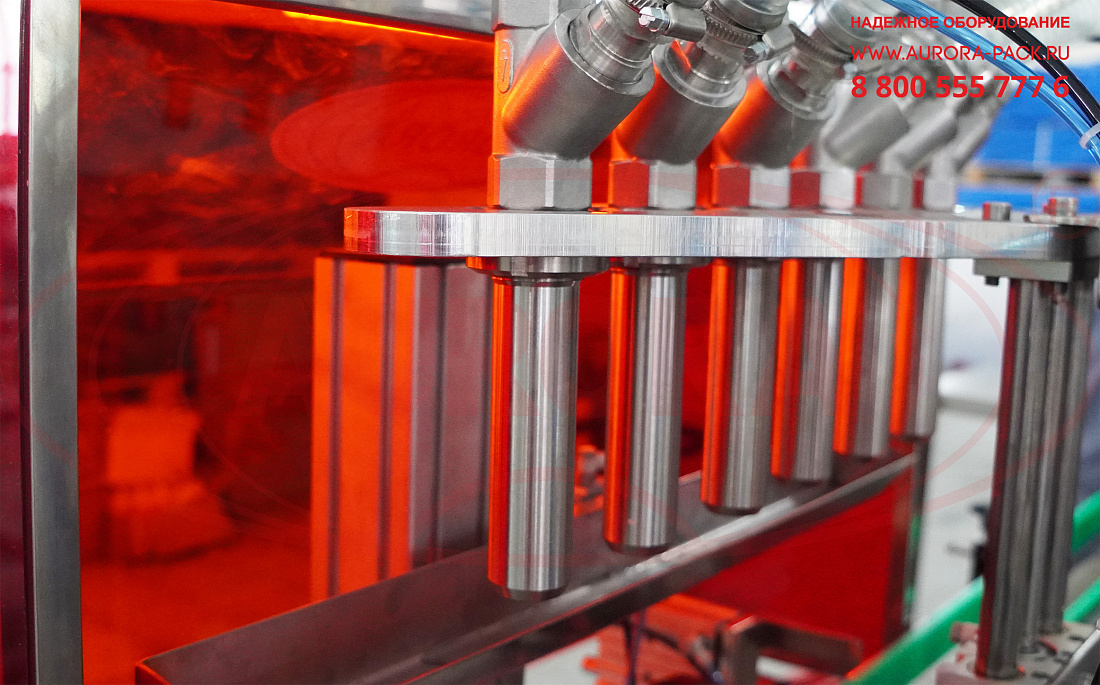

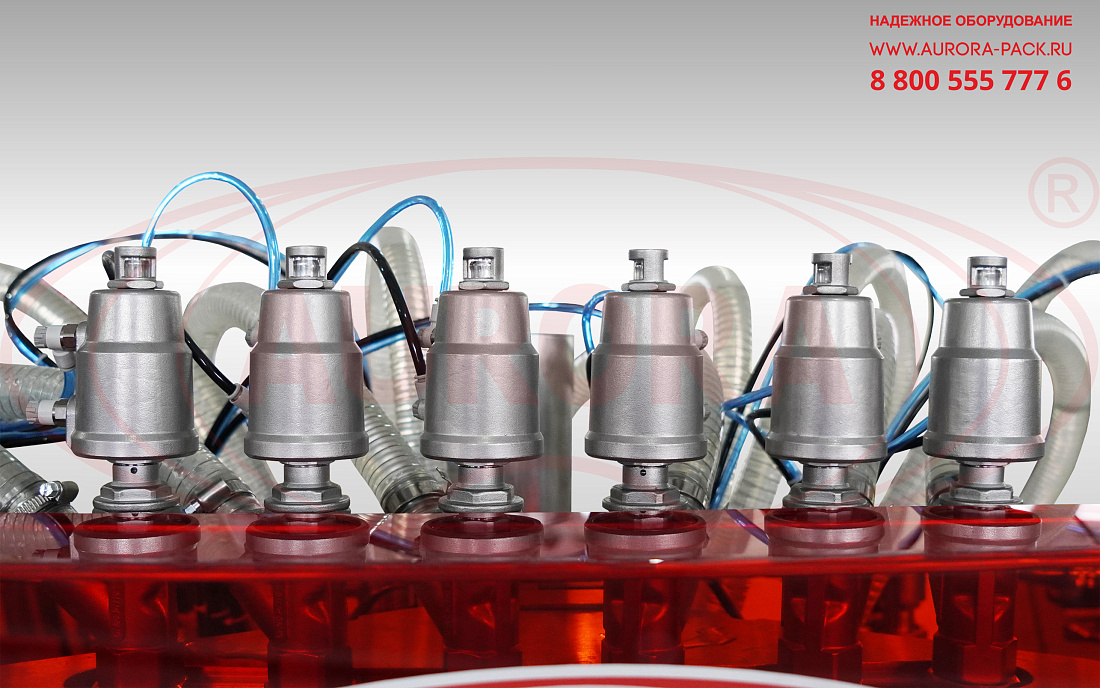

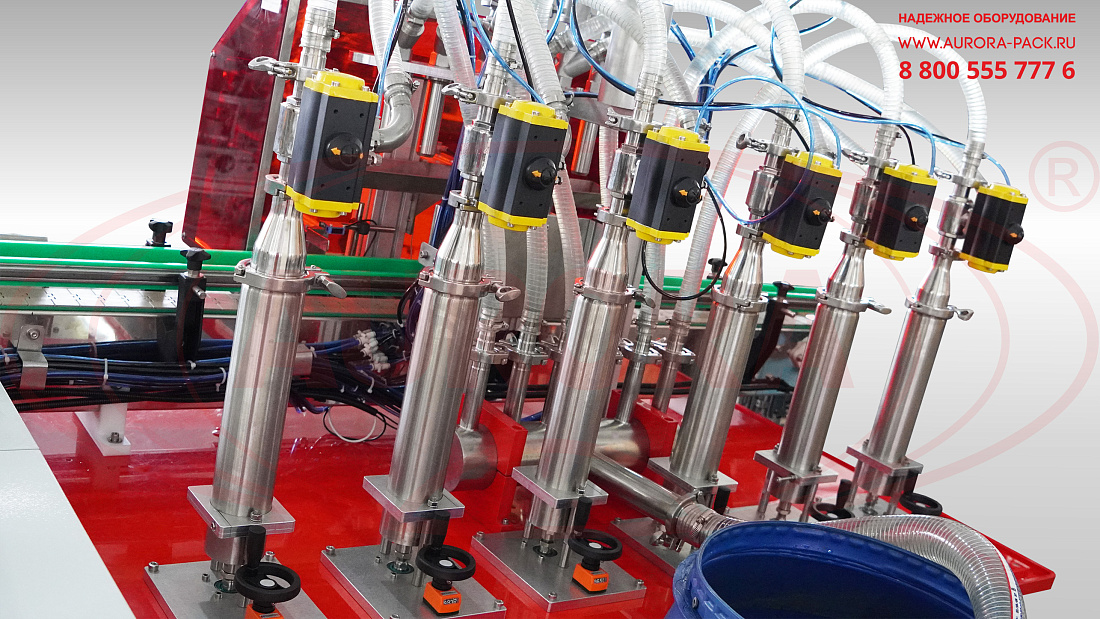

Высокопроизводительный автомат розлива серии МД-500ДЛ представлен в усовершенствованном исполнении с 6-ю разливочными соплами. Сопла кре-пятся с помощью подвижных кронштейнов и могут перемещаться вдоль транспортера, что позволяет легко адаптировать установку к работе с раз-личной по формату тарой. Дозатор оборудован системой забора продукта, отсекателями, каплесборником и датчиком наличия тары.

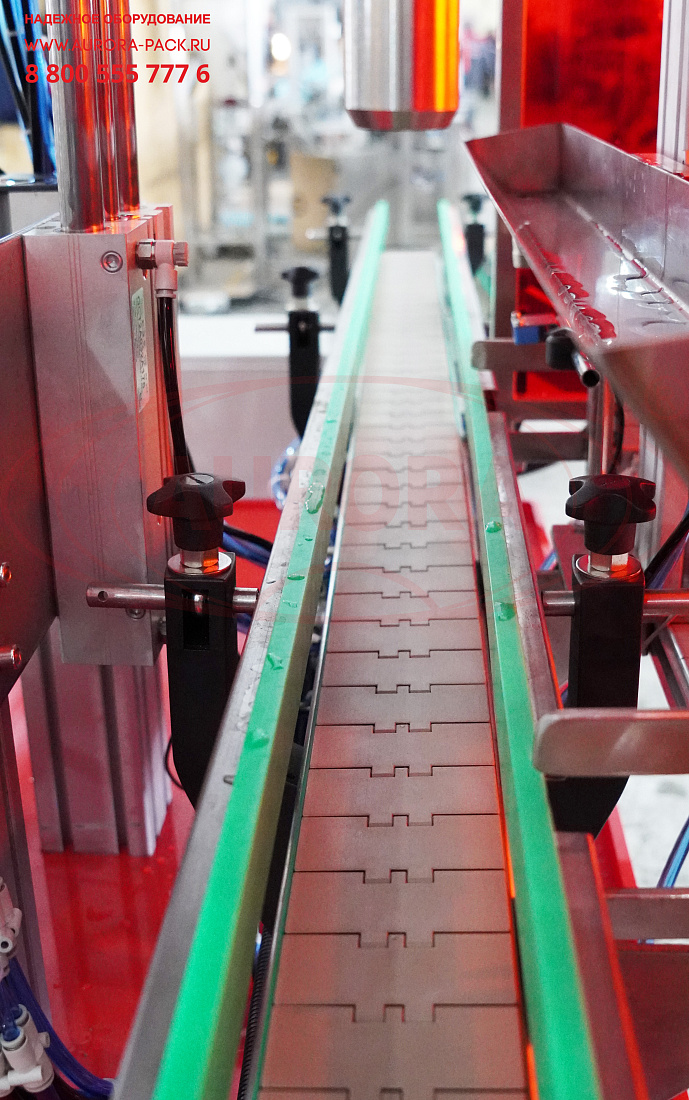

Машина имеет линейную конструкцию и оснащена конвейерной системой, что позволяет интегрировать ее в комплексные линии розлива и упаковки. Транспортерная лента движется по направляющим и имеет боковые ограни-чители, которые препятствуют выпаданию тары при перемещении. Для изго-товления дозатора используются качественные материалы: нержавеющая сталь AISI304, рукава ПВХ, оргстекло. Производительность автомата может развиваться до 2000 шт/час.

Назначение и область применения

Автомат розлива МД-500ДЛ предназначен для дозированной подачи жидкого, вязкого продукта или геля в несколько емкостей одновременно в автоматическом режиме. Оборудование может применяться для розлива пищевых, косметических, химических продуктов широкого спектра.

Принцип работы

Тара по транспортеру поступает в зону розлива, где фиксируется отсекателями. Датчик входного отсекателя предварительно отсчитывает заданное количество тары. Далее каплесборник задвигается, сопла с пневмоклапанами опускаются, и выполняется подача продукта в тару. После окончания розлива сопла возвращаются в исходное положение, выдвигается каплесборник, срабатывает выходной отсекатель, и тара перемещается далее по транспортёру на следующий технологический участок.

Основные элементы

• Технологическая зона дозирования;
• Транспортер линейный;
• Кнопка «Аварийный стоп»;
• Панель управления;
• Светосигнальная колонна:
• Защитное ограждение;
• Электродвигатель транспортера;

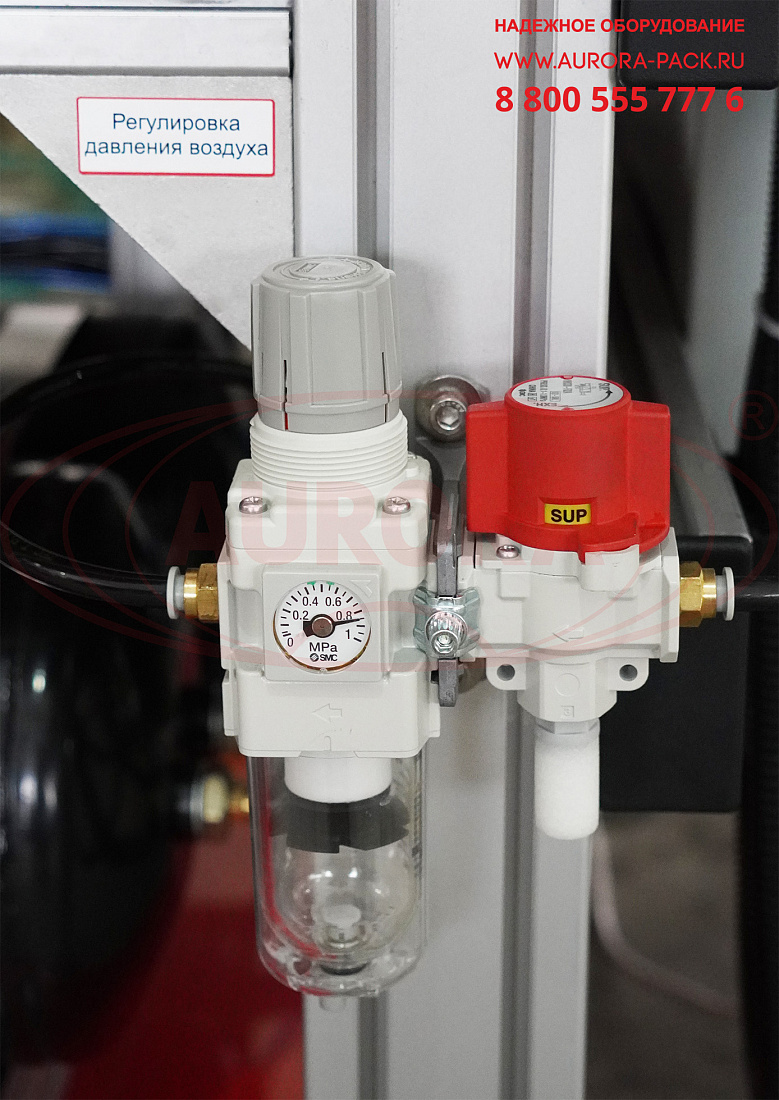

• Регулятор давления;

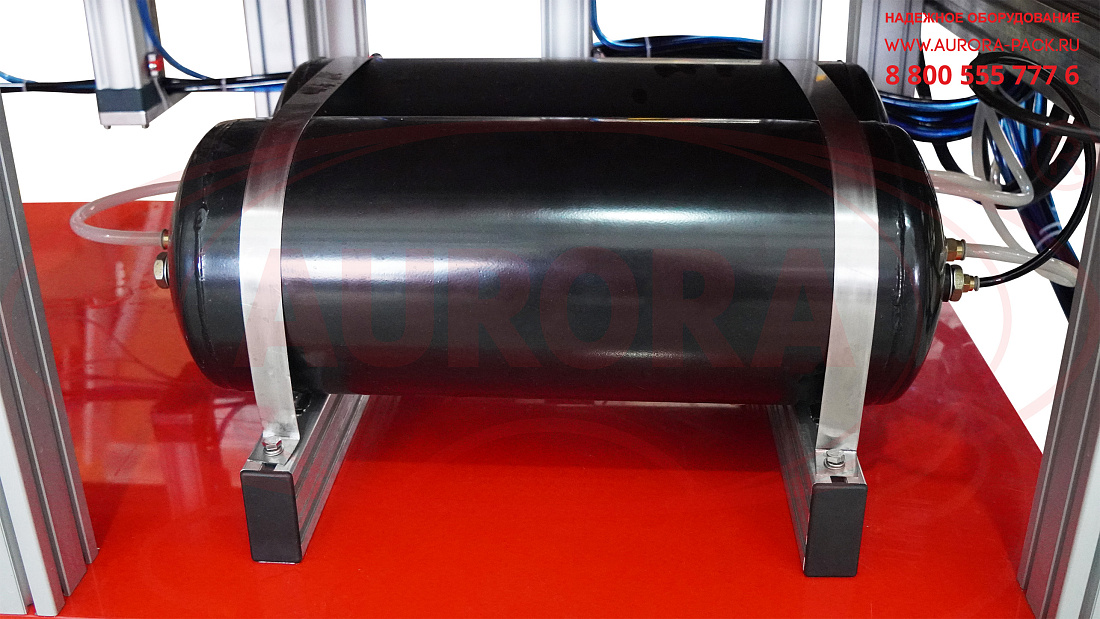

• Ресиверы воздушные.

Преимущества

• Высокоскоростной розлив;
• Наполнение сразу 6 единиц тары;
• Функция забора продукта;
• Автоматическое перемещение тары;
• Удобство настройки и управления;
• Простота очистки.

Универсальность

Дозатор подходит для розлива продуктов различной консистенции — жидкой, вязкой, густой. Диапазон дозирования — до 1000 мл.

Удобство работы

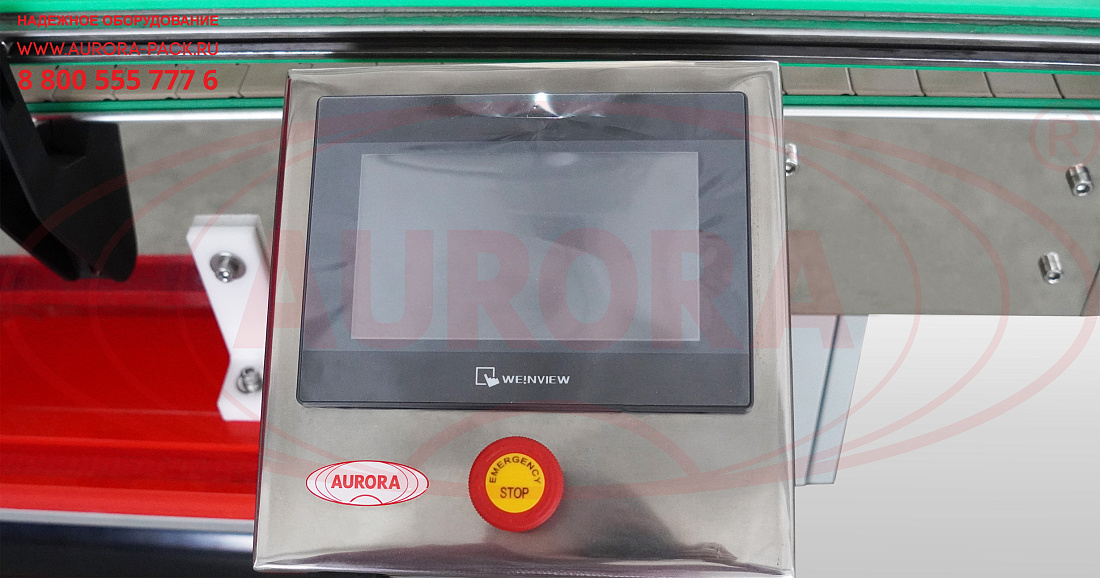

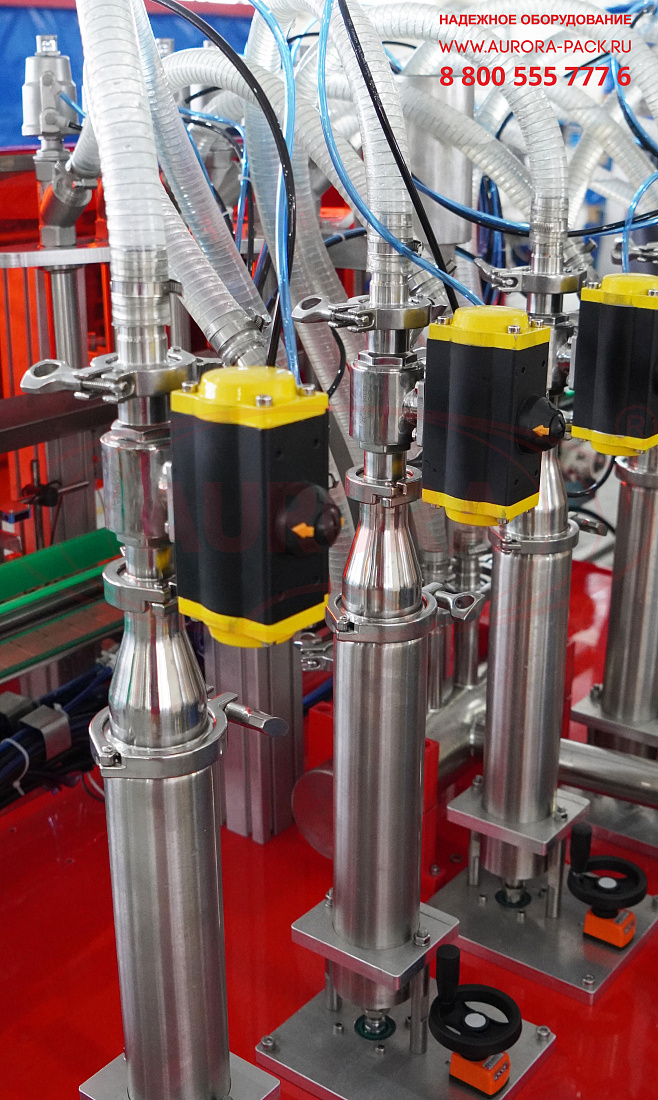

Ключевые параметры работы машины задаются при помощи сенсорной панели управления. Механические настройки выполняются при помощи удобных регуляторов. Для крепления узлов в дозаторе применены профильные трубы с закладными гайками и пластины с пазами, которые позволяют регулировать положение пневмоцилиндров механизмов и узлов. Также на пневмоцилиндах установлены дроссели, которыми настраивается скорость работы пневмоцилиндров. Оптические датчики и пневмоцилиндры установлены на регулируемые кронштейны.

Варианты исполнения

Данный дозатор выпускается в исполнении с 2, 4, 8, 10, 16 дозирующими соплами. По запросу выполняется комплектация емкостью оптимального объема, накопительными столами и другим вспомогательным оборудованием.

Безопасность

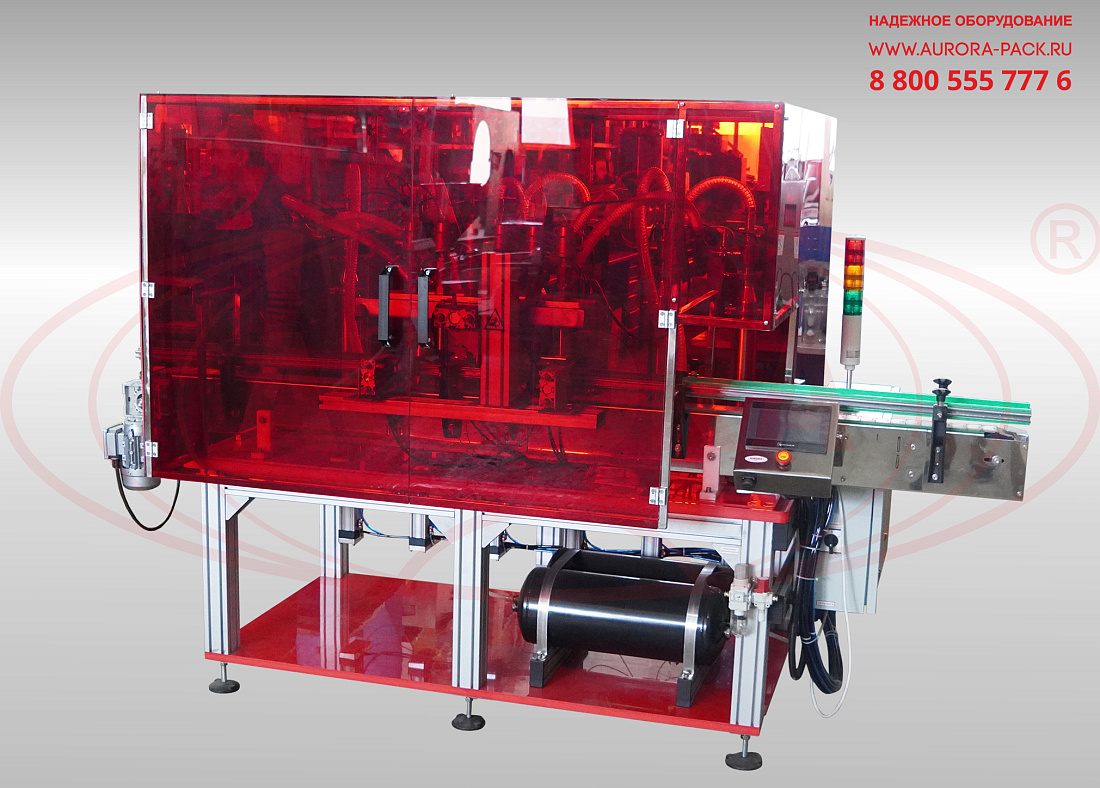

Технологическая зона дозирования оснащена защитным кожухом. Для удобства контроля за состоянием машины установлена светосигнальная колонна. Конструкция оборудования со-ответствует требованиям GMP.
