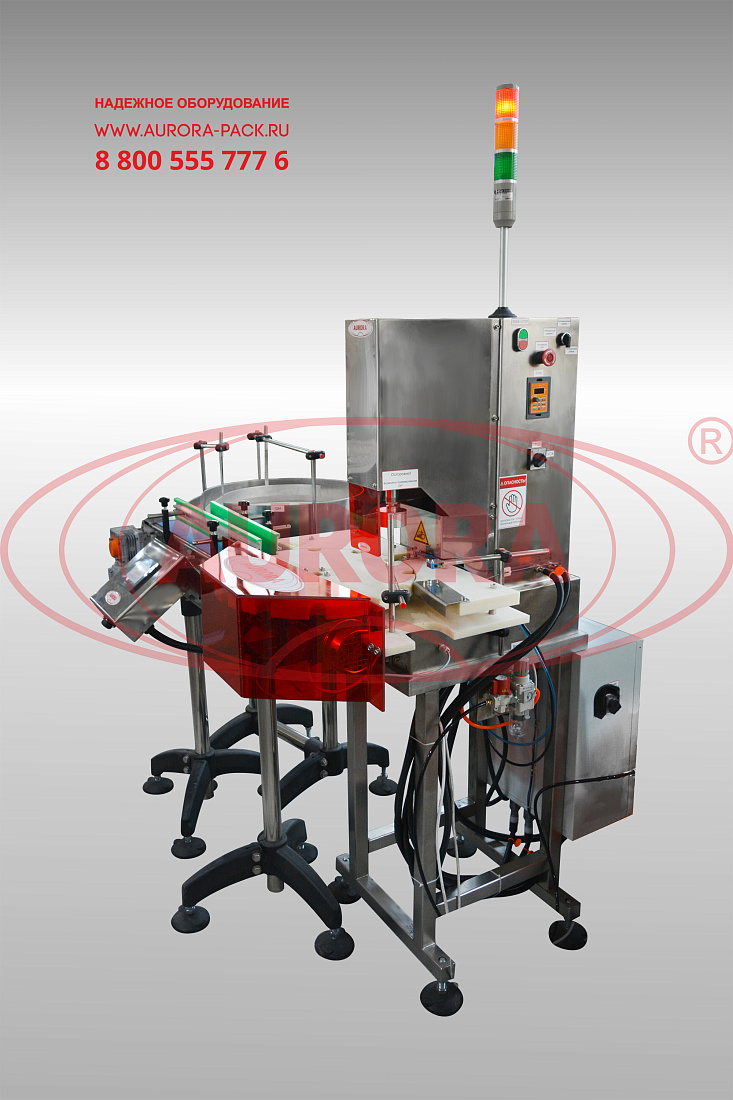

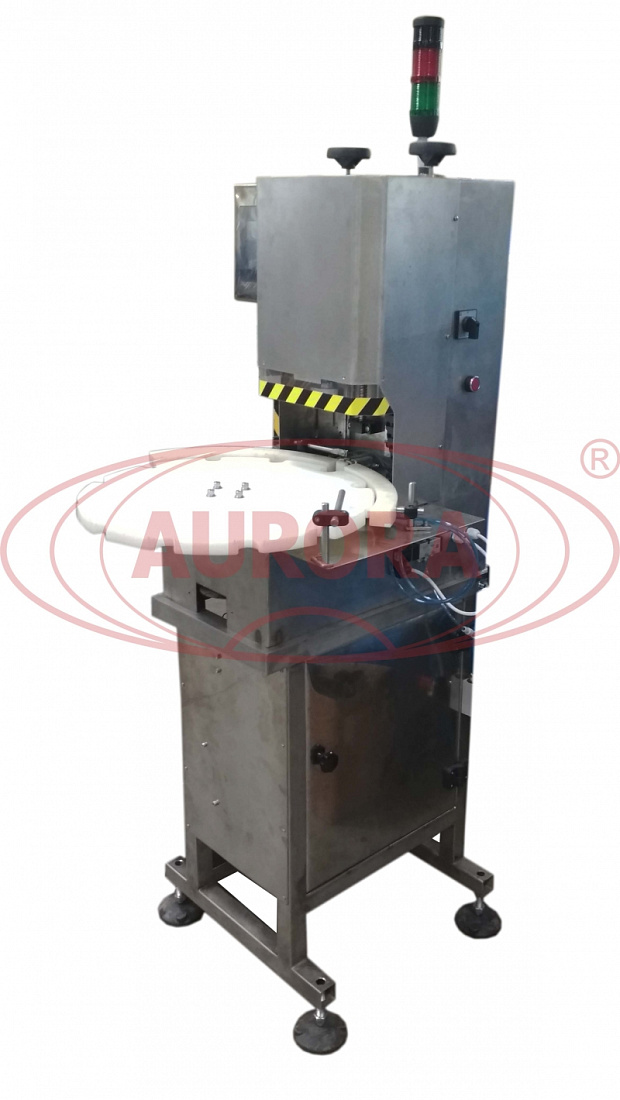

Станок для сборки мебельных ножек МЗ-400СИ

Станок для сборки МЗ-400СИ — это линейный укупорочный автомат модульного типа, выполняющий соединение составных компонентов мебельных ножек. Оборудование обеспечивает полную автоматизацию сборочного процесса — перемещение изделий, позиционирование их под укупорочным механизмом и завинчивание на требуемую глубину.

Установка имеет простую систему управления с возможностью настройки различных режимов работы под несколько типов изделий. Благодаря прецизионной конструкции укупорочного механизма закрутка реализуется максимально точно и деликатно. Модель имеет широкую вариативность исполнения и может быть адаптирована для сборки различных по формату ножек и других изделий мебельной фурнитуры.

Назначение и область применения

Станок для сборки мебельных ножек МЗ-400СИ предназначен для соединения составных частей мебельных опор методом закрутки. Оборудование применяется на мебельных производствах различного уровня — от небольших сборочных площадок до крупных комплексов.

Принцип работы

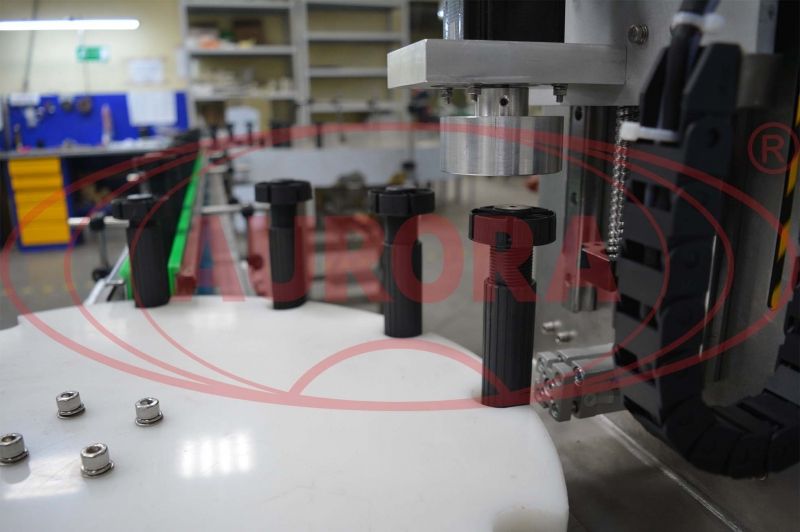

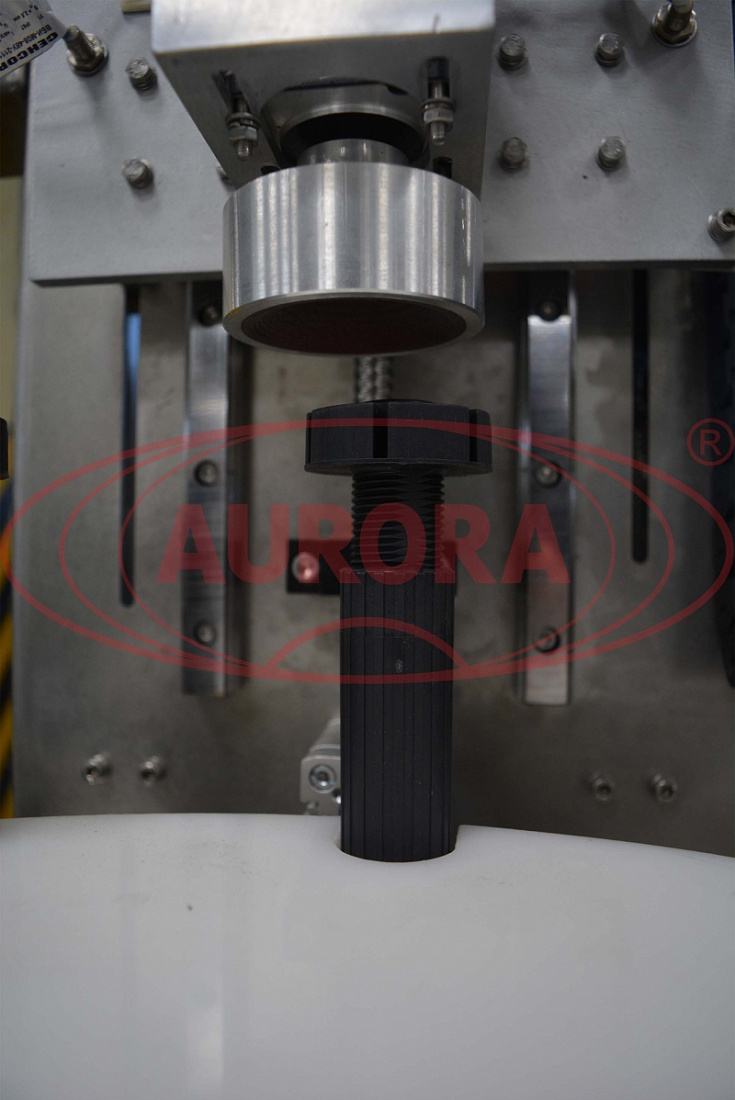

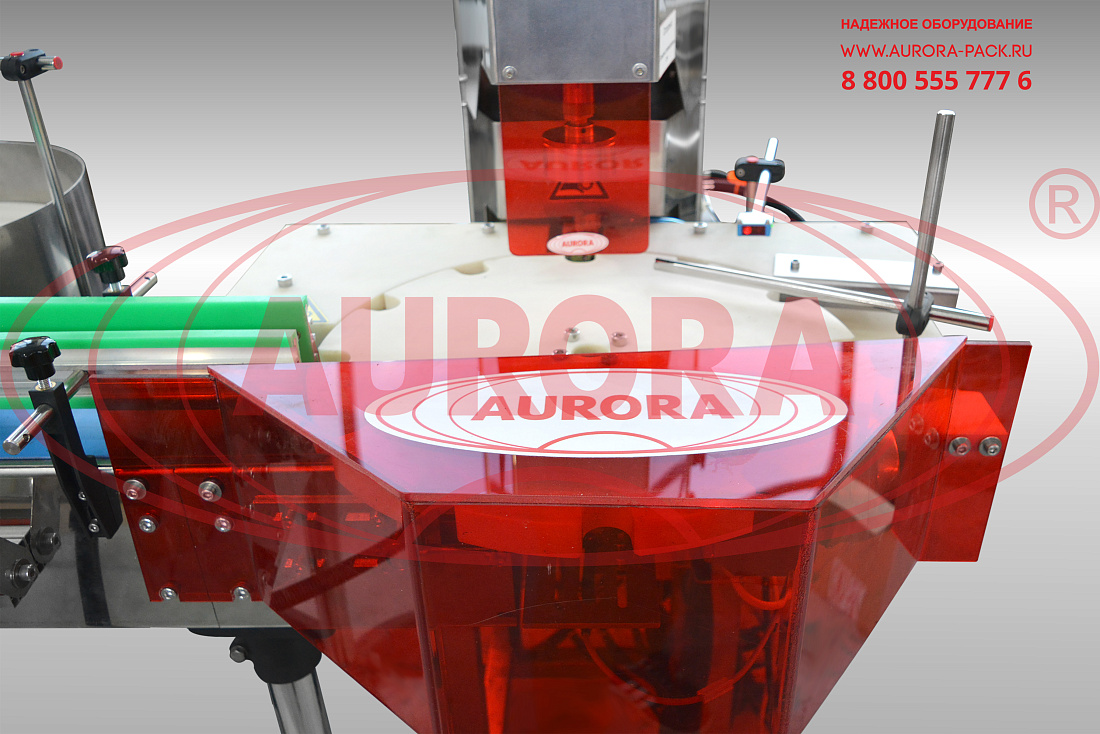

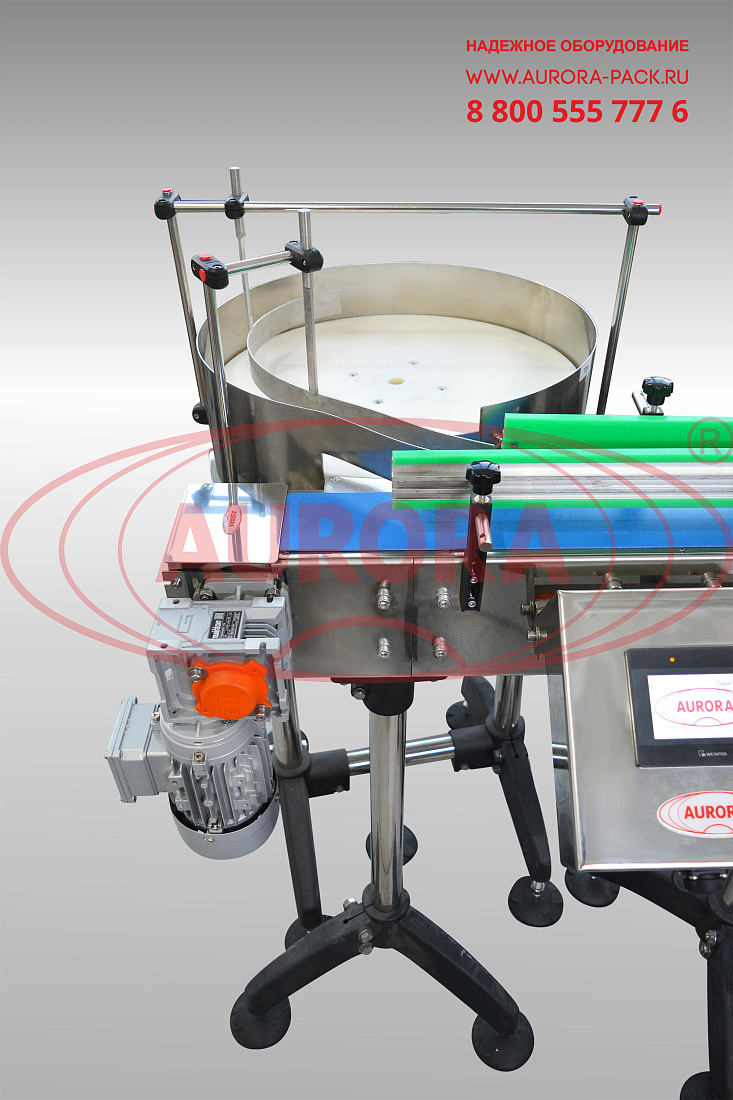

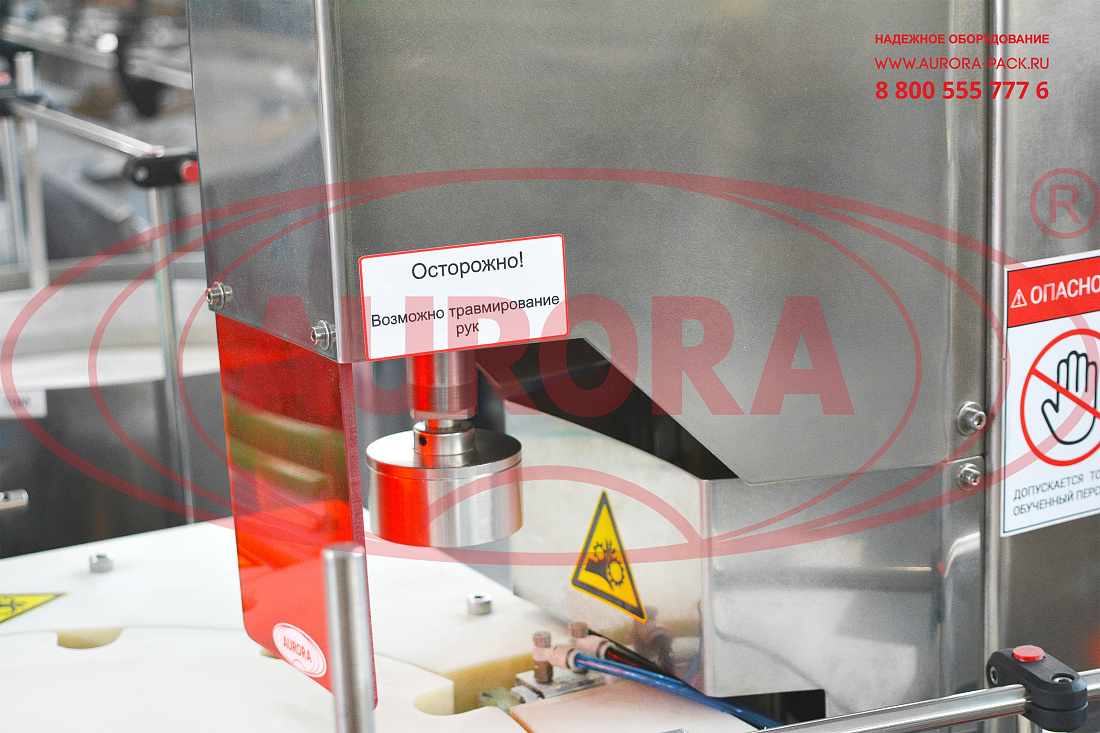

Оператор запускает установку, после чего мотор-редуктор приводит во вращение ведущий вал с роликом, установленный в корпусе конвейера. Лента начинает двигаться, перемещая опоры с накопительного стола в укупорочный модуль. С транспортера изделие захватывается поворотной звездочкой, после чего перемещается в укупорочный пост. Укупорочная головка опускается, и производится закрутка. Далее при помощи поворотного диска собранная опора возвращается на транспортер или передается на следующий технологический узел.

Основные элементы

• светосигнальная колонна;
• ручка регулировки нижнего положения закручивающей головки;
• ручка регулировки верхнего положения закручивающей головки;
• панель управления;
• место входа изделия;
• место выхода изделия;
• диск делительный;
• диск угловой;
• корпус;
• выключатель питания укупора;
• кнопка управления работой укупора в ручном режиме;
• датчик давления воздуха.

Преимущества

• Высокая точность соблюдения величины заданного момента закрутки;
• Оснащенность датчиком наличия тары;
• Широкие возможности переналадки под изделия различного формата;
• Гибкая модульная конструкция.

Универсальность

Автомат подходит для работы с металлическими и пластиковыми мебельными изделиями различной конфигурации.

Удобство работы

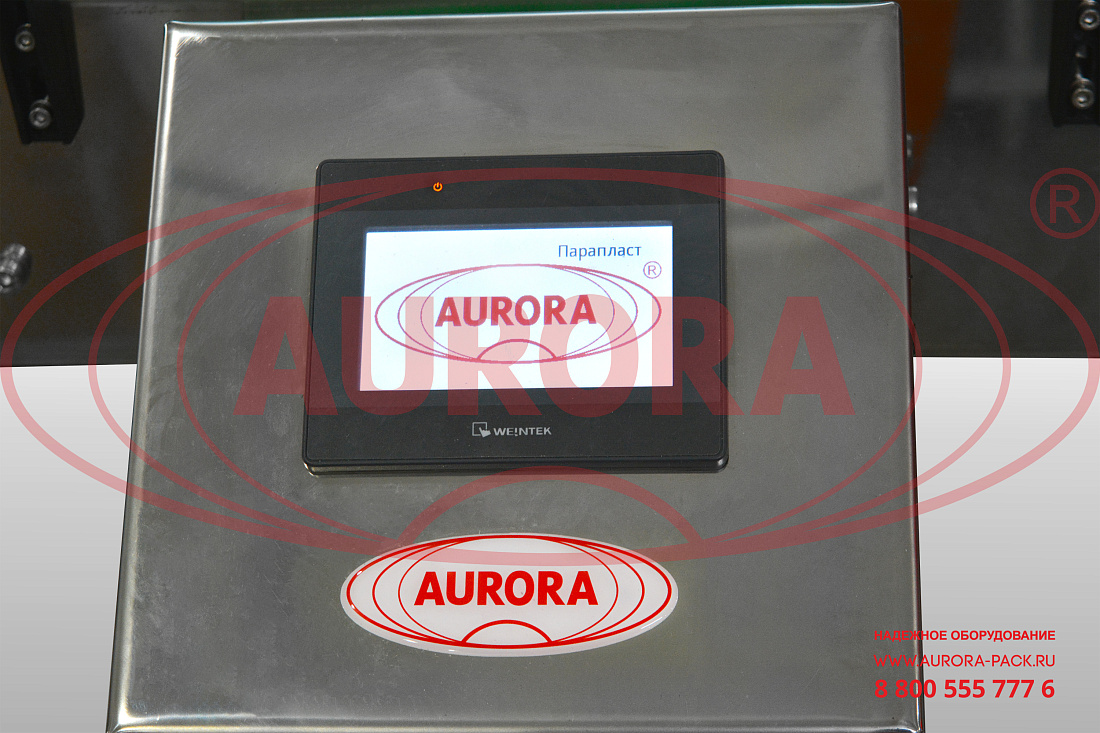

Управленческий интерфейс представлен в виде компактной панели с экраном touch screen. Все ключевые параметры работы задаются простыми нажатиями, без необходимости механической регулировки.

Варианты исполнения

В соответствии с особенностями мебельных ножек подбирается оптимальный тип укупорочной головки (для забивки или закрутки компонентов). Также оборудование может быть дополнено вспомогательными узлами (ориентации и подачи различных компонентов изделия, выходным столом и другими).

Безопасность

Правильная настройка всех узлов автомата обеспечивает высокоточную работу механизма укупорки, без риска зажатия изделий в укупорочной головке или деформации элементов устройства. Станок оснащен опцией контроля работы исполнительных механизмов, за счет которой запуск установки производится только при исправном функционировании ключевых индикаторов.
