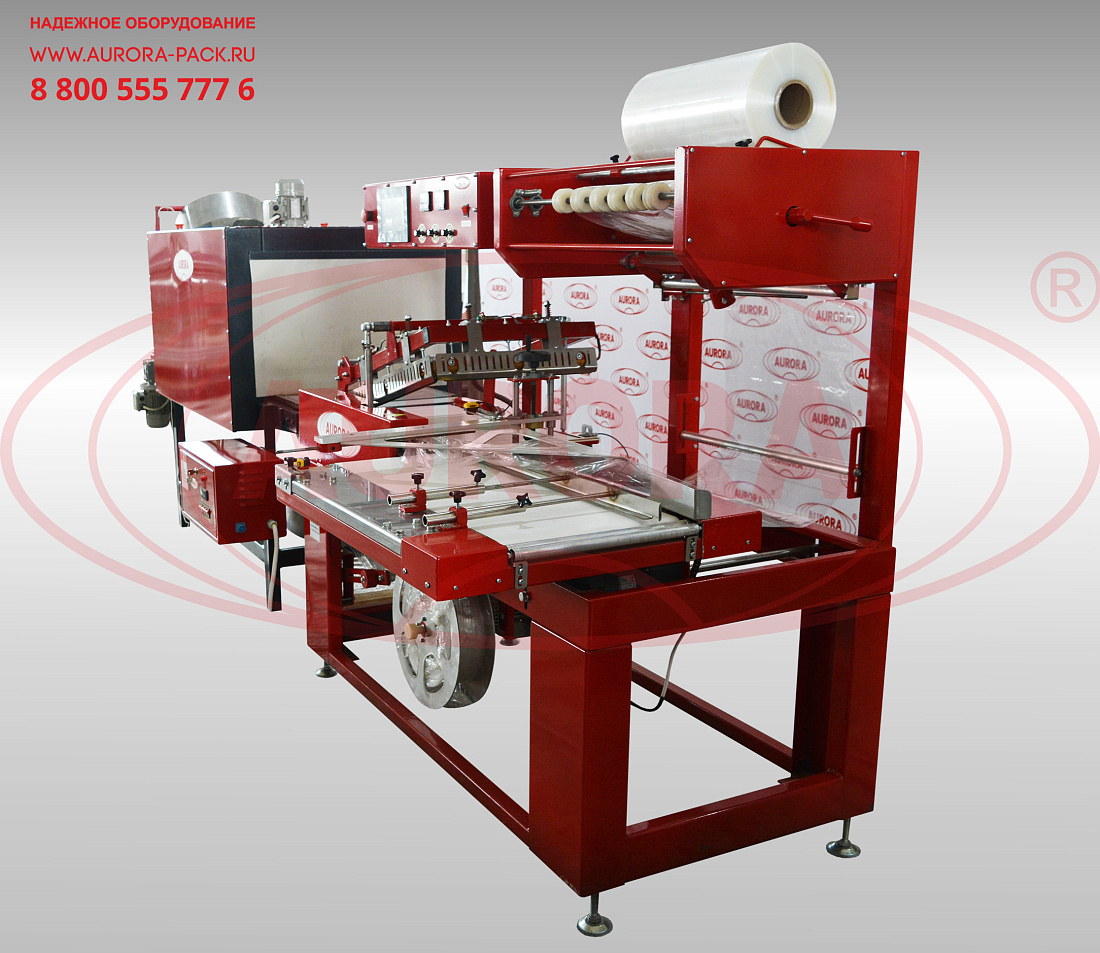

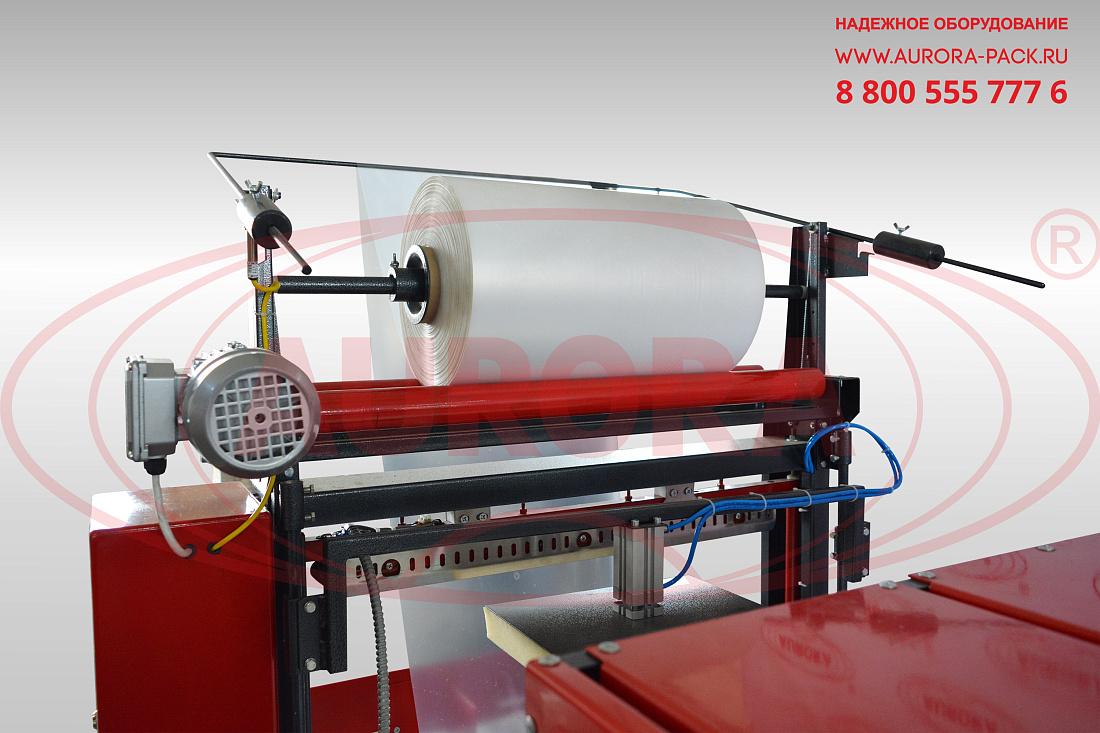

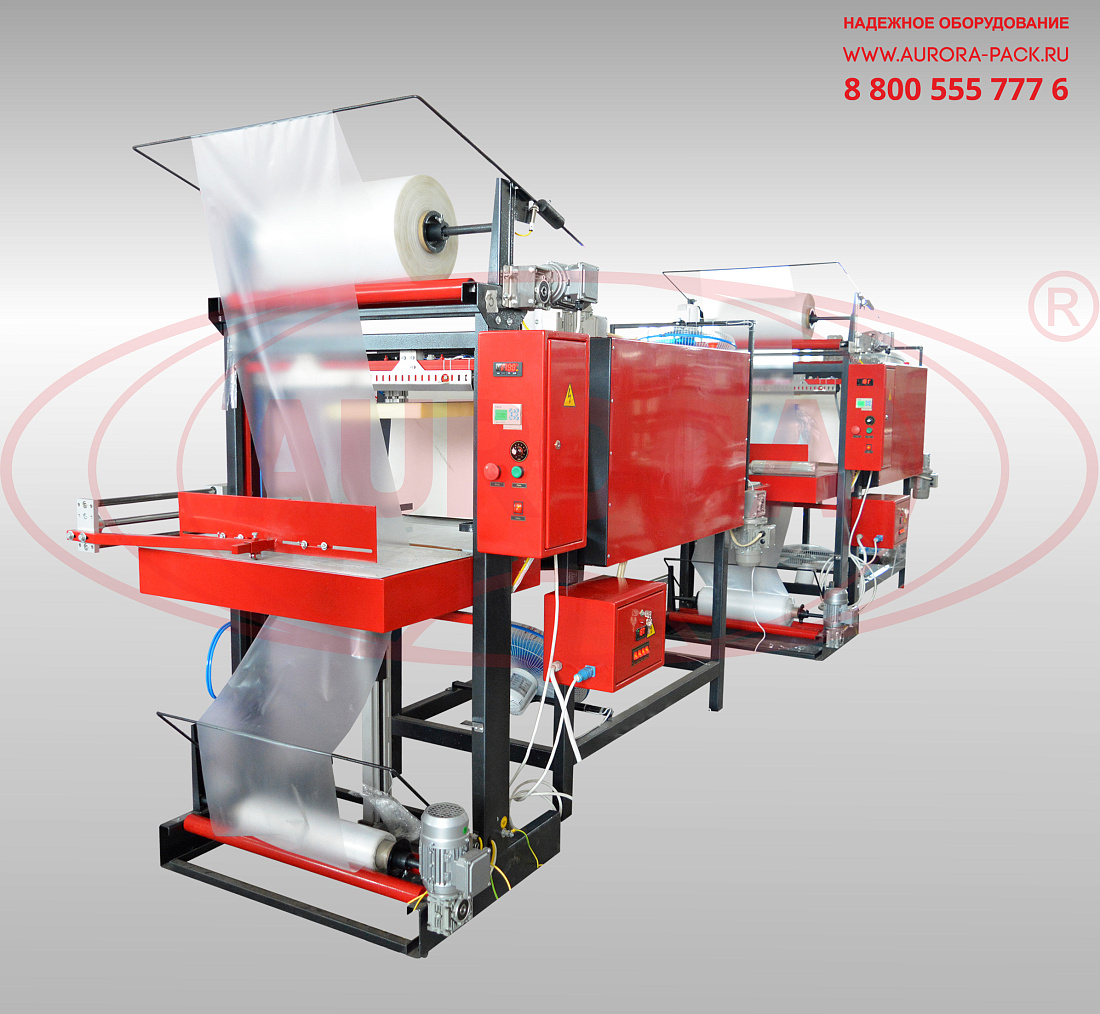

Полуавтоматическое оборудование для упаковки продукции в термоусалочную пленку МТУ-1 подходит как для создания групповых транспортировочных упаковок, так и для оборачивания штучной продукции. Основными рабочими узлами машины являются модули «Упаковочный узел» и «Термотоннель». Под защитным кожухом термотоннеля расположены нагревательные элементы (ТЭНы), обеспечивающие нагрев пространства камеры до температуры усадки упаковочного материала. Машина применяется для упаковки продукции в бутылках, канистрах, лотках, флаконах и других видах тары.

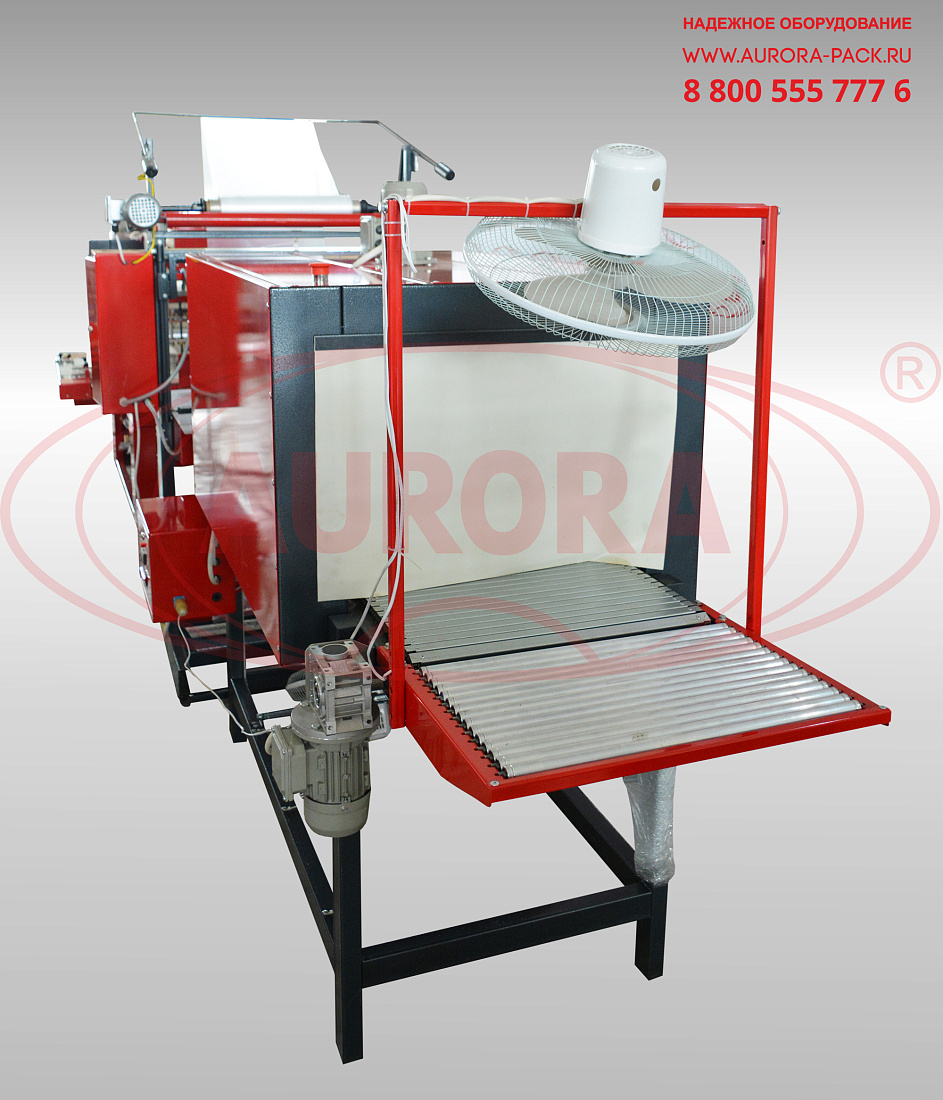

Оборудование применяется для упаковки продукции в различные виды термопленок - PE,OPP, POF. Температура в тоннеле регулируется в соответствии с характеристиками и толщиной термоусадочной пленки. Время запайки может изменяться в пределах 0,8-1,5с. Ножи вертикальной и горизонтальной запайки работают в температурном диапазоне 150°С- 180°С. Для перемещения продукции в термотоннель и вывода из него готовой упаковки установлен транспортёр. На выходе готовая продукция быстро остужается благодаря встроенному вентилятору обдува. Цифровой терморегулятор позволяет легко и удобно устанавливать и контролировать температуру нагрева термотоннеля.

Назначение и область применения

Термоупаковочная машина МТУ-1 предназначена для упаковки продукции в стеклянной, металлической, бумажной или пластиковой таре в термоусадочный материал (пленку). Оборудование может применяться в самых разных сегментах промышленности — в производстве продуктов питания, напитков, косметики, парфюмерии, БАДов, спортпита, лекарственных препаратов, бытовой химии, автокосметики, антисептиков и другой продукции.

Принцип работы

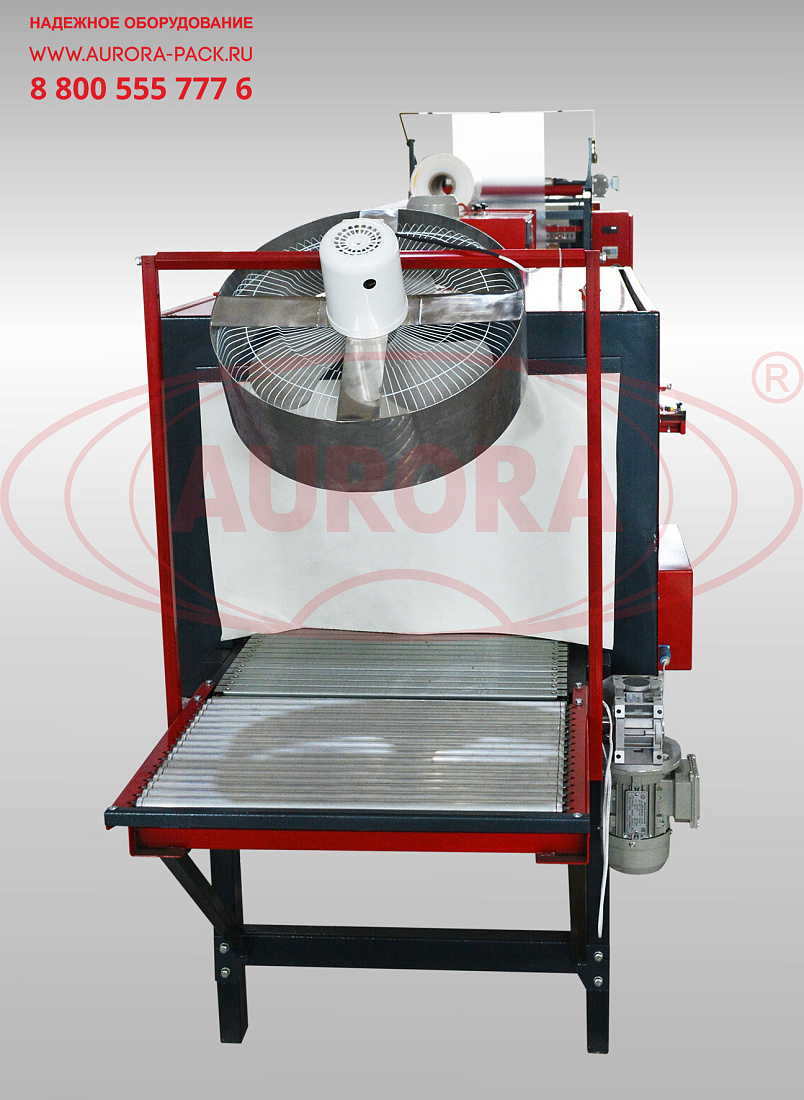

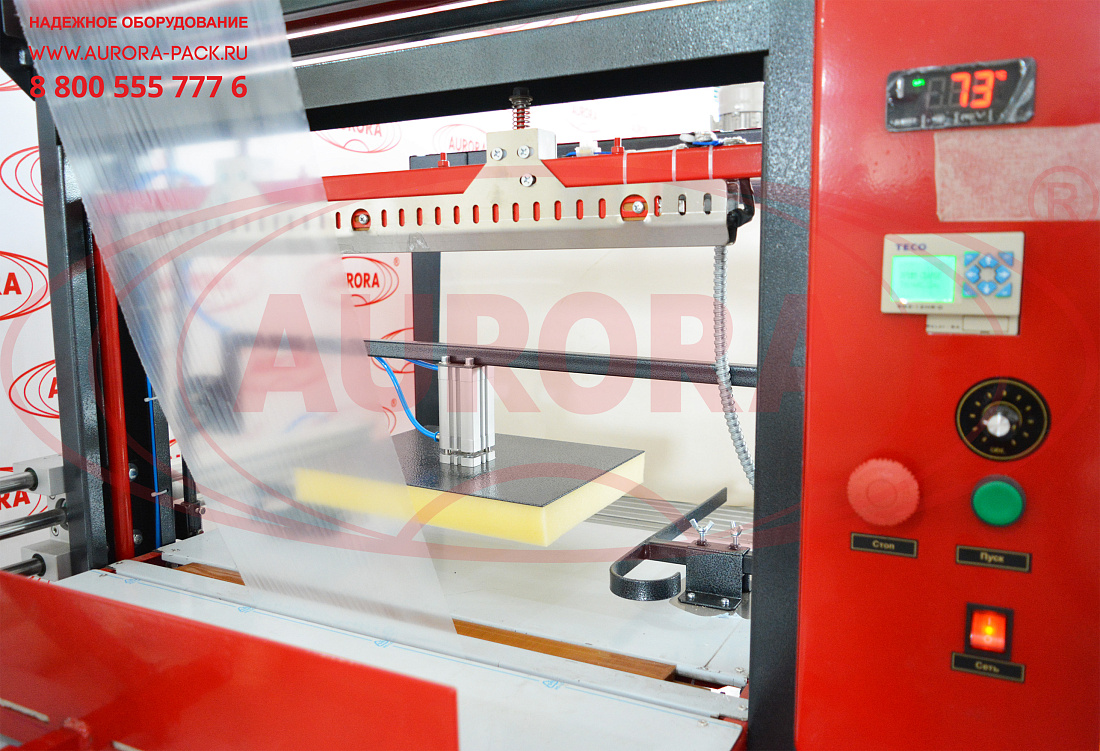

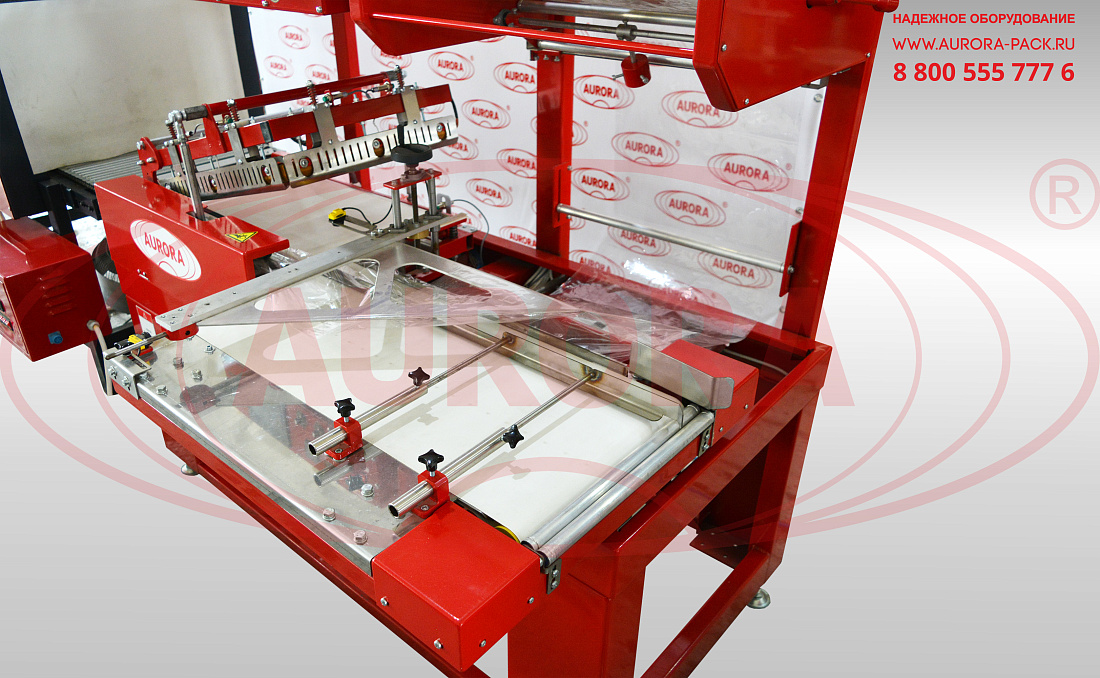

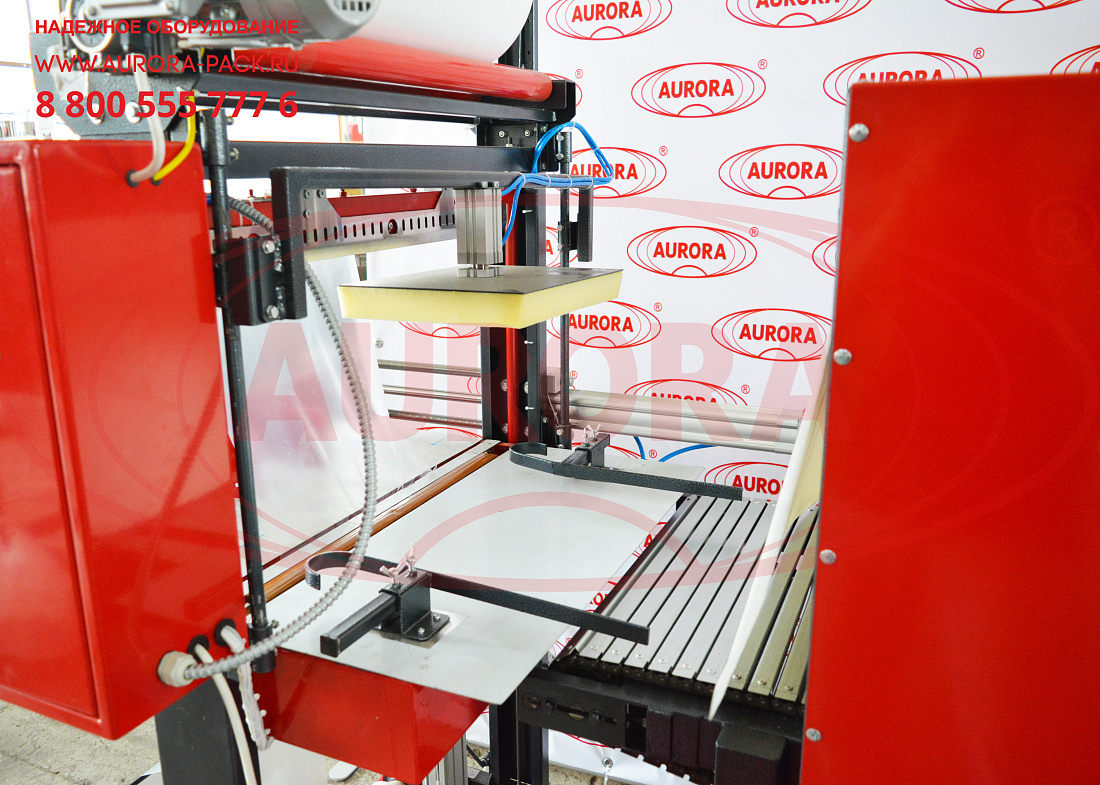

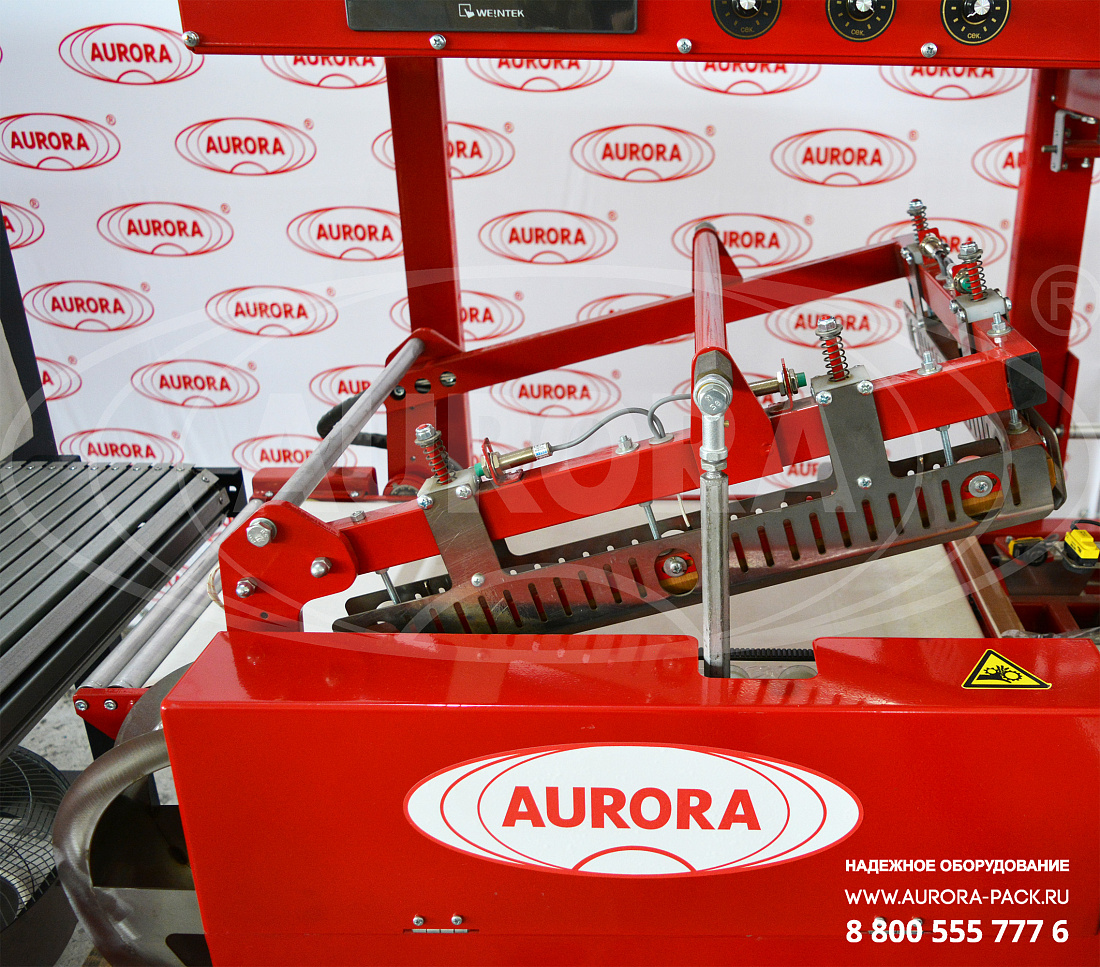

При помощи переключателя на сенсорной панели устанавливается автоматический режим работы. Продукция, предварительно установленная на подводящий транспортер, перемещается вперед. Как только датчик обнаружит продукт, запускаются ремни захвата пленки, и включается таймер протяжки задней части пленки. После завершения установленного времени ремни останавливаются, опускается нож, и начинается отсчет таймером запайки. Далее, после достижения заданного времени, нож поднимается, запускается захват пленки и таймер протяжки переднего края пленки. По окончанию заданного времени захват останавливается. Заготовка отправляется в термотоннель, где, под действием высоких температур, происходит усадка пленки. Готовая упаковка выходит на приемный рольганг, предварительно пройдя зону обдува вентилятором.

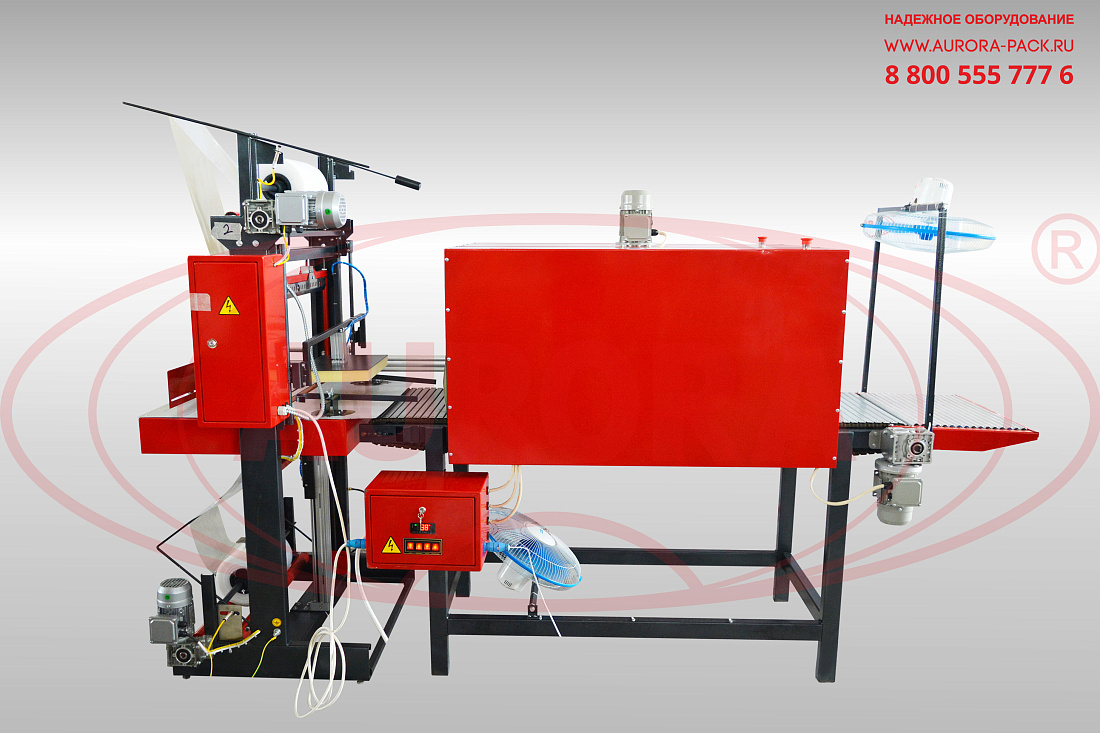

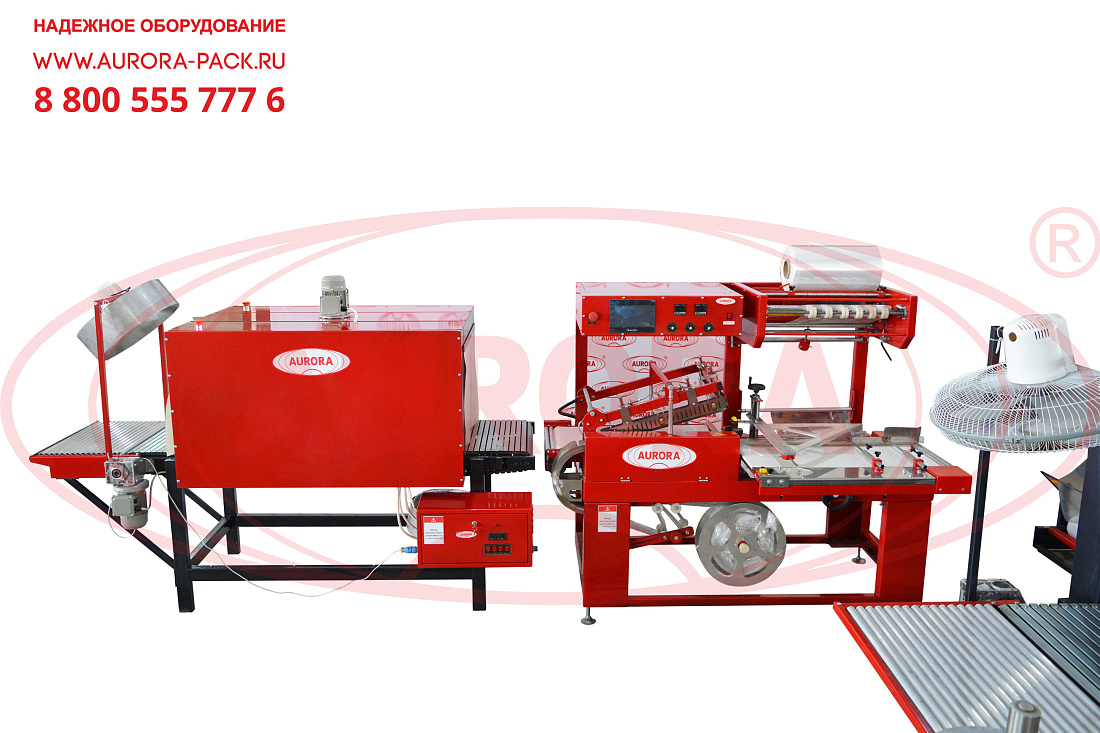

Основные элементы

  • Упаковочный узел;
  • Термотоннель;
  • Рольганг;
  • Шкаф управления.

Преимущества

  • Удобство и минимум трудозатрат за счет полуавтоматической работы упаковочного узла;
  • Равномерный нагрев термокамеры, благодаря чему пленка усаживается ровно;
  • Эффективность при использовании пленок различной толщины;
  • Широта применениия, обусловленная простотой переналадки под разногабаритные флаконы и штучные изделия;
  • Простой интерфейс управления.

Универсальность

Возможности термоупаковочного оборудования позволяют использовать различные виды пленок и формировать групповые упаковки из двух и более единиц продукции. Машина также может использоваться для создания индивидуальной упаковки из термопленки (например, для ячеистых лотков для яиц).

Удобство работы

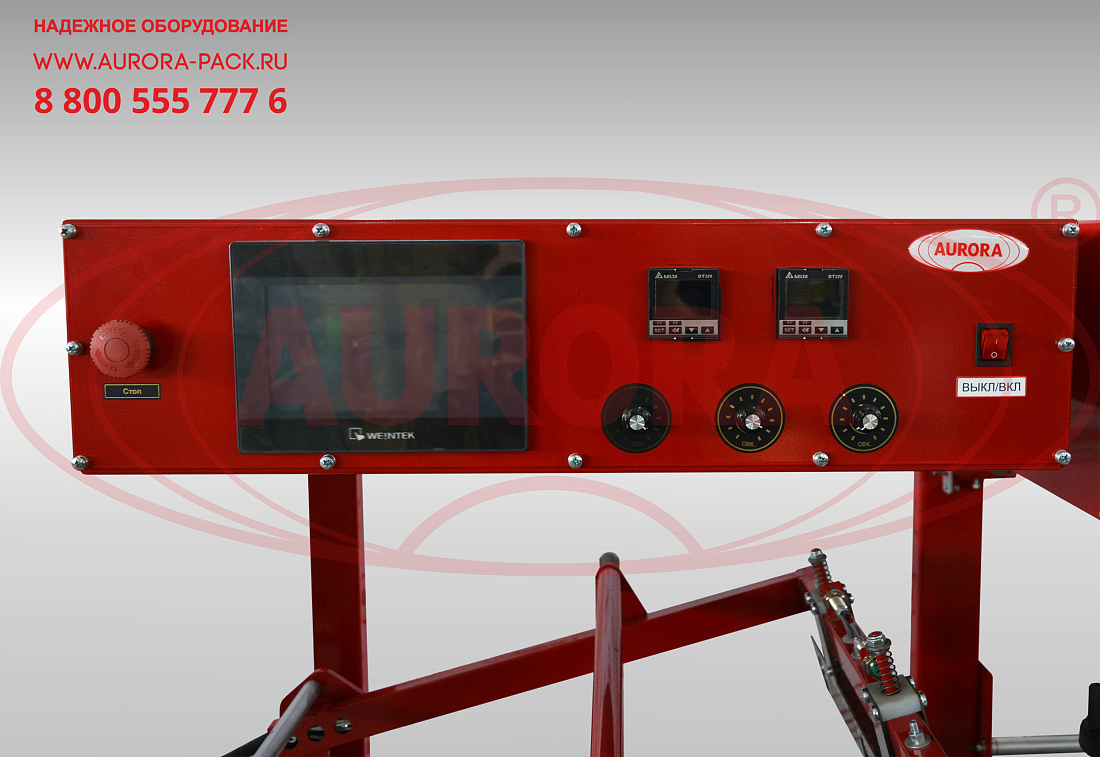

Интерфейс управления располагает возможностью работы в ручном и автоматическом режиме. Блок управления модулем «Термотоннель» закреплен на несущей раме термотоннеля и содержит следующие клавиши настройки конвейера, нагрева и вентилятора, а также индикационную панель, на которой отображаются введенные данные. Блок управления модулем «Упаковочный узел» оснащен терморегуляторами запайки, времени и протяжки пленки.

Варианты исполнения

Упаковочная машина МТУ-1 изготавливается в полностью автоматическом варианте исполнения и может быть конструктивно адаптирована к интеграции в линию розлива и упаковки.

Безопасность

Установка отвечает всем требованиям промышленной безопасности — как для персонала, так и для упаковываемого продукта. Эргономичная конструкция и минимальное участие оператора в работе машины позволяют, при соблюдении правил техники безопасности, избежать возникновения несчастных случаев при эксплуатации. В процессе нагрева температурное воздействие распространяется только на пленку, при этом никакого влияния на структуру и свойства продукта не оказывается.


Отрасль:
  • Косметика
  • Комплексное оснащение фармацевтического производства
  • Пищевое производство
  • Ветеринария
  • Химия
Упаковочный узел:
Габаритные размеры (без пленки), мм::1750×1000×1600
Максимальная ширина пленки, мм:520
Минимальная ширина пленки, мм:300
Максимальный диаметр рулона пленки, мм:300
Напряжение питания, В/Гц:380/50
Максимальная потребляемая мощность, кВт:2,5
Рабочее давление пневмосети, МПа:4-6
Пленка:PE, OPP, POF
Вес устройства, кг:300
Термотоннель:
Габаритные размеры в рабочем положении, мм:2200х1050х1600
Максимальная потребляемая мощность, кВт:12,5
Напряжение питания, В/Гц:380/50
Диапазон регулировки температуры в камере, С:20 - 220
Длина тоннеля, мм:1200
Габариты проходного отверстия термотоннеля, мм: ширина х высота:600х400
Вес устройства, кг:200

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
